Номер по Госреестру СИ: 52991-13
52991-13 Тестеры оптические портативные с источниками оптического излучения и измерителями мощности
(DLS-350/355, TP-240 (источники) и RP-450-02, RP-460-03 (измерители))
Назначение средства измерений:
Тестеры оптические портативные с источниками оптического излучения DLS-350/355, TP-240 и измерителями мощности RP-450-02, RP-460-03 (далее по тексту - тестеры) предназначены для измерения средней мощности оптического излучения и определения затухания в одно- и многомодовых волоконных оптических кабелях, компонентах и линиях передачи.

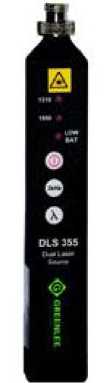

Внешний вид.
Тестеры оптические портативные с источниками оптического излучения и измерителями мощности
Рисунок № 1
Внешний вид.
Тестеры оптические портативные с источниками оптического излучения и измерителями мощности
Рисунок № 2

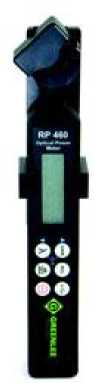

Внешний вид.
Тестеры оптические портативные с источниками оптического излучения и измерителями мощности
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) встроенное, управляющее переключением режимов работы приборов тестера, что не влияет на метрологические характеристики.
Идентификационные данные ПО изготовителем не декларируются.
Запись ПО осуществляется в процессе производства. Доступ к внутренним частям приборов тестера, включая процессор, исключен конструкцией аппаратной части. Тестер по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю сторону приборов тестера в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений"DLS-350/355, TP-240. Источники оптического излучения. Руководство по эксплуатации" на русском языке. "RP 455/460. Измеритель мощности оптического излучения. Руководство по эксплуатации" на русском языке.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к тестерамТехническая документация фирмы-изготовителя Greenlee Textron Inc., США.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийизмерения при выполнении работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.720-2010 «Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
тестер оптический ОТ-3-1: источник: 650, 850, 1310, 1490, 1550, 1625 нм, (0 - 10) дБм, нестабильность за 15 мин. (0,005 - 0,1) дБ, встроенный аттенюатор до 70 дБ; измеритель: длины волн калибровки 853, 1310, 1490, 1547, 1625 нм; от +10 до -80 дБм, ±3 %
Изготовитель
Greenlee Textron Inc., СШААдрес: 4455 Boeing Drive, Rockford, IL 61109-2988 USA
Тел.: +1-815-397-7070
Испытательный центр
ГЦИ СИ "СвязьТест" ФГУП ЦНИИСАдрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67; E-mail: metrolog@zniis.ru
Тестеры состоят из следующих приборов: измерителей оптической мощности RP-450-02, RP-460-03 и источников оптического излучения DLS-350/355, TP-240.
Измерители мощности обеспечивают измерение средней мощности оптического излучения, определение затухания оптических сигналов на четырех длинах волн (850, 1300, 1310 и 1550 нм) путем преобразования оптического сигнала в электрический с помощью фотодиода InGaAs с последующим усилением и преобразованием в цифровую форму. Измеритель может обнаружить модуляцию оптического сигнала, генерируемого источником оптического излучения.
Источники оптического излучения обеспечивают излучение стабилизированной мощности непрерывного и импульсно-модулированного оптического излучения и основаны на светодиодных (DSL-350) и лазерных (DLS-355, TP-240) элементах. Источники выполняются на одну или две длины волны: 850 и/или 1300 нм (DLS-350) и 1310 и/или 1550 нм (DLS-355) и/или 1490 нм (TP-240).
Каждый из приборов тестера выполнен в малогабаритном пластмассовом корпусе в прорезиненном чехле. Тестеры снабжаются оптическими адаптерами (FC, SC, ST и др.) для подключения к различным измеряемым объектам.
Общий вид приборов тестера и схема защиты от несанкционированного доступа представлены на рисунках 1 и 2 соответственно.
Рисунок 1

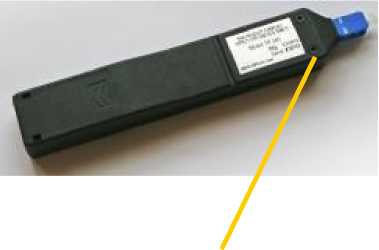

Место для установки этикетки с фирменным знаком для пломбирования
Рисунок 2
Характеристика |
Значение | ||
Измеритель оптической мощности |
RP-450-02 | RP-460-03 | ||
Длины волн калибровки, нм |
850, 1300, 1490, 1550 | ||
Диапазон измеряемых мощностей, дБм |
+3 - минус 60 | +3 - минус 70 | ||
Разрешающая способность, дБ |
0,1 | ||
Пределы допускаемого значения основной относительной погрешности измерений уровней средней мощности оптического излучения на длинах волн калибровки, дБ |
±0,5 | ||
Источник оптического излучения |
DSL-350 |
DSL-355 |
TP-240 |
Длина волны оптического излучения, нм |
850/1300 |
1310/1550 |
1490 |
Ширина спектра, нм |
40/120 |
5 | |
Уровень мощности оптического излучения на выходе источников, при непрерывном излучении, дБм, не менее |
-22 |
-10 | |
Нестабильность уровня мощности оптического излучения на выходе источников за 1 час в нормальных условиях, дБ |
±0,05 |
±0,1 | |
Общие характеристики | |||
Условия эксплуатации: - температура окружающей среды |
-10 - плюс 50 | ||
Габаритные размеры, мм, не более |
155x23,8x19,0 | ||
Масса, г, не более |
85 |
Питание приборов тестера: от литиевой батареи CR2 напряжением 3 В.
