Номер по Госреестру СИ: 35077-13
35077-13 Тестеры электрические
(GT-220, GT-540)
Назначение средства измерений:
Тестеры электрические GT-220, GT-540 (далее по тексту - тестеры) предназначены для измерения напряжения постоянного и переменного тока, электрического сопротивления, электрической емкости (только GT-540).

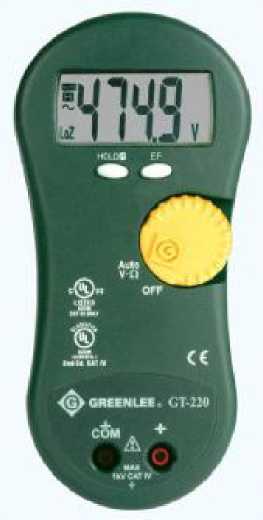

Внешний вид.
Тестеры электрические
Рисунок № 1

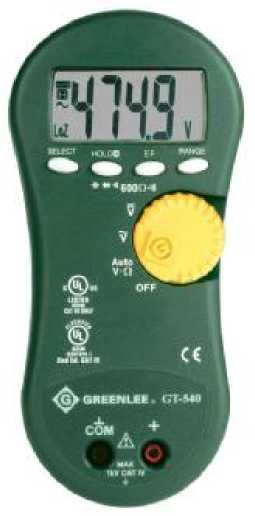

Внешний вид.
Тестеры электрические
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на лицевую панель тестеров методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью тестеров электрических GT-220, GT-540 указаны в документе «Тестеры электрические GT-220, GT-540. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам электрическим GT-220, GT-540
-
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-375/447-2012 «Тестеры электрические GT-220, GT-540. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 19 ноября 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В; пределы допускаемой абсолютной погрешности (DU): ± (0,000011 - 0,000018)^U; диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц); пределы допускаемой абсолютной погрешности (DU): ± (0,00015 - 0,002)^U; диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 1100 МОм; пределы допускаемой абсолютной погрешности (DR): ± (0,000028 - 0,003)^R; диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мФ; пределы допускаемой абсолютной погрешности (DC): ± (0,0025 - 0,011УС.
Изготовитель
Фирма «Greenlee Textron Inc.», США
4455 Boeing Drive, Rockford, IL 61109-2988 USA
http://www.greenlee.com
Заявитель
ООО «Клауке РУС»
Адрес: 125009, г. Москва, ул. Тверская, д.16, стр.1, оф.901Б
Тел.: +7 (495) 935-89-71; факс: +7 (495) 935-89-62
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Тестеры электрические GT-220, GT-540 представляют собой портативные многофункциональные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы тестеров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
На лицевой панели тестеров расположены функциональные клавиши, поворотный переключатель, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой цепи и жидкокристаллический цифровой дисплей. Включение и выключение тестеров и выбор режимов измерения осуществляется при помощи поворотного переключателя. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях. На нижней поверхности тестеров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Для проведения измерений тестеры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Отличие модификаций тестеров электрических GT-220, GT-540 заключается в различных функциональных возможностях и технических характеристиках.
Фотографии общего вида тестеров представлены на рисунке 1.
Рисунок 1 - Фотографии общего вида тестеров электрических GT-220, GT-540
Основные метрологические и технические характеристики тестеров электрических
GT-220, GT-540 представлены в таблицах 1 - 5.
Таблица 1 - Основные метрологические характеристики тестеров в режиме измерения напряжения постоянного тока
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений | |
GT-220 |
GT-540 | ||
6 В |
0,001 В |
± (0,013 • U + 0,002 В) |
± (0,008 • U + 0,002 В) |
60 В |
0,01 В |
± (0,013 • U + 0,01 В) |
± (0,008 • U + 0,01 В) |
600 В |
0,1 В |
± (0,012 • U + 0,4 В) |
± (0,012 • U + 0,4 В) |
1000 В |
1 В |
± (0,015 • U + 8 В) |
± (0,015 • U + 8 В) |
Примечание - U - измеренное значение напряжения постоянного тока.
Таблица 2 - Основные метрологические характеристики тестеров в режиме измерения напряжения переменного тока (диапазон частот от 50 до 60 Гц)
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений | |
GT-220 |
GT-540 | ||
6 В |
0,001 В |
± (0,025 • U + 0,003 В) |
± (0,015 • U + 0,003 В) |
60 В |
0,01 В |
± (0,025 • U + 0,03 В) |
± (0,015 • U + 0,03 В) |
600 В |
0,1 В |
± (0,025 • U + 0,6 В) |
± (0,02 • U + 0,6 В) |
1000 В |
1 В |
± (0,028 • U + 8 В) |
± (0,028 • U + 8 В) |
Примечание - U - измеренное значение напряжения постоянного тока.
Таблица 3 - Основные метрологические характеристики тестеров в режиме измерения электрического сопротивления
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений | |
GT-220 |
GT-540 | ||
600 Ом |
0,1 Ом |
- |
± (0,02 • R + 0,6 Ом)1 |
6 кОм |
0,001 кОм |
± (0,009 • R + 0,004 кОм)2 |
± (0,009 • R + 0,004 кОм)2 |
60 кОм |
0,01 кОм |
± (0,009 • R + 0,04 кОм) |
± (0,009 • R + 0,04 кОм) |
600 кОм |
0,1 кОм |
± (0,009 • R + 0,1 кОм) |
± (0,009 • R + 0,1 кОм) |
6 МОм |
0,001 МОм |
± (0,012 • R + 0,004 МОм) |
± (0,012 • R + 0,004 МОм) |
Примечания:
-
1 - в диапазоне измерений до 120 Ом предел допускаемой абсолютной погрешности измерений
составляет ± (0,02 • R + 3,6 Ом);
-
2 - в диапазоне измерений до 1,2 кОм предел допускаемой абсолютной погрешности измерений
составляет ± (0,009 • R + 0,024 кОм);
R - измеренное значение электрического сопротивления.
Таблица 4 - Основные метрологические характеристики тестеров в режиме измерения электрической емкости (только для тестеров GT-540)
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
100 нФ |
0,1 нФ |
± (0,035 • С + 0,5 нФ)1 |
1000 нФ |
1 нФ |
± (0,025 • С + 2 нФ) |
10 мкФ |
0,01 мкФ |
± (0,025 • С + 0,02 мкФ) |
100 мкФ |
0,1 мкФ |
± (0,025 • С + 0,2 мкФ) |
2000 мкФ |
1 мкФ |
± (0,025 • С + 5 мкФ) |
Примечания:
1 - в диапазоне измерений до 50 нФ погрешность не нормируется; С - измеренное значение электрической емкости.
Таблица 5 - Основные технические характеристики тестеров
Наименование параметра |
Значение |
Питание |
1 элемент питания 9 В типа «Крона» (NEDA 1604, JIS 006P, IEC 6F22) |
Условия эксплуатации:
|
от минус 10 до плюс 50 80 |
Г абаритные размеры (длина х ширина х высота), мм |
170 х 80 х 50 |
Масса, кг, не более |
0,32 |
