Номер по Госреестру СИ: 52206-12
52206-12 Приборы кабельные
(Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Sidekick Prem)
Назначение средства измерений:
Приборы кабельные Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Sidekick Prem (далее - приборы) предназначены для измерения электрических параметров кабелей связи с металлическими жилами.

Внешний вид.
Приборы кабельные
Рисунок № 1

Внешний вид.
Приборы кабельные
Рисунок № 2

Внешний вид.
Приборы кабельные
Рисунок № 3

Внешний вид.
Приборы кабельные
Рисунок № 4

Внешний вид.
Приборы кабельные
Рисунок № 5
Программное обеспечение
Программное обеспечение (ПО) встроенное, версия 2.16.3, с управляющими функциями.
Идентификационные данные |
ПО, общего для всех моделей, следующие: | |||
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный но мер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
boot img.bin |
S1155-0600 |
2.16.3 |
968360BA |
CRC-32 |
Приборы по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С". Запись ПО осуществляется в процессе производства. Доступ к внутренним частям приборов, включая процессор, защищен конструкцией приборов и путем наклеивания фирменной этикетки. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю сторону приборов в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Приборы кабельные Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Sidekick Prem. Руководство по эксплуатации»" на русском языке.Нормативные и технические документы
Нормативные документы, устанавливающие требования к приборамТехническая документация фирмы-изготовителя Greenlee Textron Inc., США.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийизмерения при выполнении работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
Поверка
Поверкаосуществляется в соответствии с документом МП 52206-12 «Приборы кабельные Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Sidekick Prem. Методика поверки», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в сентябре 2012 г.
Основные средства поверки:
- калибратор - вольтметр универсальный В 1-28: U= 0,1 мкВ - 1000 В ; ± (0,004 % от U +0,001 % от Um); U~ 1 мкВ - 700 В; 0,1 Гц - 100 кГц ±(0,1 % от U +0,015 % от Um); I= 1 нА -2 А; ПГ ±(0,15 % от I+ 0,025 % от Im);
-
- магазины сопротивлений: МСР-63: 0,01 Ом - 110 кОм, класс 0,1; Р4007: 0,1 МОм - 1 ГОм, класс 0,1;
-
- магазин емкостей Р5025: 100 пФ - 100 мкФ, класс 0,1;
-
- генератор измерительный GF-62: 200 Гц-2,1 МГц, (±2-10-6f ±1) Гц, (минус 61 - +10) дБм; ±0,1 дБ, импеданс: 135, 150, 600 Ом;
Испытательный центр
ГЦИ СИ "СвязьТест" ФГУП ЦНИИСАдрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail: metrolog@zniis.ru
Приборы представляют собой портативные приборы. Модели приборов отличаются, в основном, конструкцией и некоторыми техническими характеристиками.
Принцип действия приборов основан на измерении электрических сигналов с последующим преобразованием в цифровую форму. Все модели приборов включают в себя резистивные и емкостные мостовые схемы для измерения сопротивления и емкости, измеритель напряжения постоянного и переменного тока и постоянного тока, все, кроме Sidekick Prem измеряют напряжение электрических сигналов и шума. В приборах осуществляется индикация вычисленной длины расстояния до места обрыва пары металлического кабеля по результатам измерения емкости для заданного типа кабеля. Имеется ряд дополнительных функций: проведение стрессовых испытаний (измерение уровня шума между парами жилы при подаче стрессового тонального сигнала с уровнем 0 дБм между одной из жил и землей), модель Sidekick Plus имеет еще возможности наблюдения рефлектограмм для индикации места неоднородности в кабеле и анализа спектра шума.

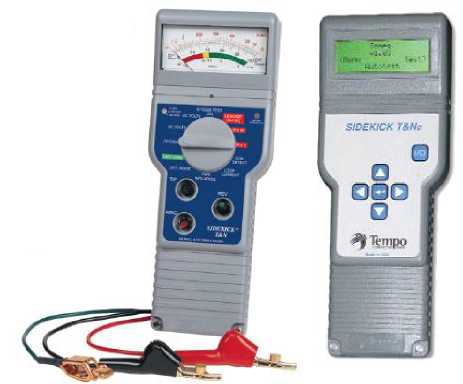

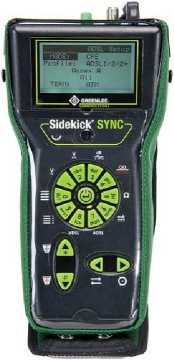

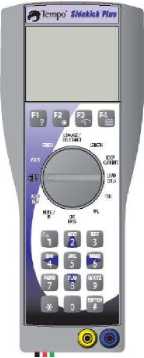

Общий вид моделей прибора и схема защиты от несанкционированного доступа изо-
бражены на рисунках 1 и 2 соответственно.


Рисунок 1

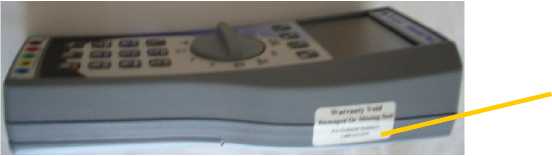

фирменная этикетка для пломбирования
Рисунок 2
В комплект поставки входят: прибор Sidekick выбранной модели ; адаптер для питания от сети переменного тока; соединительные кабели; руководство по эксплуатации; методика поверки.
Лист № 4 всего листов 4
Характеристика |
Значение для моделей Sidekick | |||
T&N |
T&ND Plus |
SYNC |
PREM | |
Диапазон измерения постоянного напряжения, В Диапазон измерения переменного напряжения, В, частотой, Гц Предел допускаемой абсолютной погрешности измерения напряжения, % |
0 - 300 0 - 300 60 - 5000 ±3 |
0 - 300 0 - 300 до 60 ±3 |
0 - 250 0 - 250 ±3 |
0 - 300 0 - 300 ±3 |
Диапазон измерения постоянного тока пары жил кабеля (по шлейфу), мА Предел допускаемой абсолютной погрешности измерения тока, мА |
0 - 100 ±2 |
0 - 120 ±3 | ||
Диапазон измерения сопротивления пары R жил кабеля (по шлейфу), кОм |
0 - 2 |
0 - 1000 |
0 - 30000 | |
Предел допускаемой абсолютной погрешности измерения сопротивления R, кОм: от 0 до 0,099 от 0,1 до 0,999 от 1 до 1000 от 0 до 2 от 2 до 1000 от 0 до 30000 |
±(0,05R+0,003) |
±(0,03R или 0,01) ±(0,03R или 0,1): ±(0,03R или 1) |
±0,03R или 0,01 |
±0,03 R |
Диапазон измерения сопротивления изоляции, МОм |
0-20 |
0 - 100 |
0 - 1000 |
0,01 - 1500 |
Предел допускаемой абсолютной погрешности измерения сопротивления изоляции RH..„ МОм |
±(0,05 R„: или 0,05) |
±0,10 Киз | ||
Диапазоны измерения емкости С между жилами пары кабеля, нФ |
0 - 1000 |
Характеристика |
Значение для моделей Sidekick | ||||
T&N |
T&ND |
Plus |
SYNC |
PREM | |
Предел допускаемой абсолютной погрешности измерения, нФ: |
- | ||||
от 0 до 1,5 |
±(0,05С или 0,04) | ||||
от 1,5 до 330 |
±0,04С | ||||
от 330 до 1000 |
±0,1 С | ||||
Пределы измерения затухания линии при подаче на вход сиг- |
- | ||||
нала частотой 1004 Гц |
-1 - +15 |
-3 - +45 |
-1 - +15 | ||
Предел допускаемой абсолют- |
±0,5 |
- | |||
ной погрешности измерений затухания, дБ | |||||
Пределы измерения уровня |
от минус 90 до минус 15 |
- | |||
шума в линии (между жилами пары), дБм | |||||
Пределы измерения уровня |
от минус 50 до +10 |
- | |||
шума от источников питания (между одной жилой пары и землей), дБм | |||||
Предел допускаемой абсолют- |
±2 |
- | |||
ной погрешности измерений уровня шума, дБ | |||||
Общие характеристики | |||||
Габаритные размеры (ширина |
273x108x64 |
280x120 |
224,9x121,9 |
228,6х | |
хвысотахдлина), мм, не более |
х76 |
х48,8 |
114,3x61 | ||
Масса, кг, не более |
0,95 |
0,9 |
1,36 |
0,9 |
1,0 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
-20 - +60 |
-0 - |
+60 |
-10 - +50 |
-20 - +55 |
- относительная влажность |
10 - 80 | ||||
воздуха, % | |||||
Условия транспортирования и хранения: | |||||
- температура окружающей |
минус 20 - +60 | ||||
среды, °C | |||||
- относительная влажность |
5 - 90 | ||||
воздуха, % | |||||
Питание: | |||||
- от встроенных щелочных | |||||
элементов или аккумуляторной батареи (NimH или литиевой) | |||||
- от сети переменного тока, | |||||
напряжением, В, |
(100 - 240) ±10 % | ||||
частотой, Гц |
50 - 60 |
