Номер по Госреестру СИ: 35240-13
35240-13 Клещи электроизмерительные
(CM, CMI, CMT)
Назначение средства измерений:
Клещи электроизмерительные CM, CMI, CMT (далее - клещи) предназначены (в зависимости от модификации) для измерения силы переменного и постоянного тока, напряжения переменного и постоянного тока, электрического сопротивления, частоты переменного тока.
Внешний вид.
Клещи электроизмерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на лицевую панель клещей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью клещей электроизмерительных CM, CMI, CMT указаны в документе «Клещи электроизмерительные CM, CMI, CMT. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным CM, CMI, CMT1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 Техническая документация фирмы -изготовителя .
Поверка
ПоверкаПоверка клещей электроизмерительных CM, CMI, CMT осуществляется по документу МП-361/447-2012 «Клещи электроизмерительные CM, CMI, CMT. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 19 ноября 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
-
- калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В; предел допускаемой абсолютной погрешности (DU): ± (0,000011 - 0,000018)/U; диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц); предел допускаемой абсолютной погрешности (DU): ± (0,00015 - 0,002)^U; диапазон воспроизведения силы постоянного тока: 0 - 20,5 А;
предел допускаемой абсолютной погрешности (DI): ± (0,0001 - 0,0005)J; диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц - 30 кГц); предел допускаемой абсолютной погрешности (DI): ± (0,0004 - 0,003)Л; диапазон воспроизведения частоты переменного тока: 0,01 Гц - 2 МГц;
предел допускаемой абсолютной погрешности (Df): ± (2,5Ч0-6)Т диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 1100 МОм; предел допускаемой абсолютной погрешности (DR): ± (0,000028 - 0,003)^R
-
- катушка токоизмерительная COIL 5500 (из комплекта ЗИП к калибратору FLUKE 5520A)
Изготовитель
Фирма «Greenlee Textron Inc.», США
4455 Boeing Drive, Rockford, IL 61109-2988 USA
http://www.greenlee.com
Заявитель
ООО «Клауке РУС»
Адрес: 125009, г. Москва, ул. Тверская, д.16, стр.1, оф.901Б
Тел.: +7 (495) 935-89-71; факс: +7 (495) 935-89-62
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Клещи электроизмерительные СМ (модификации CM-330, CM-400, CM-600, CM-800, CM-850, CM-900, CM-950, CM-1300, CM-1350, CM-1500, CM-1550), CMI (модификации CMI-100, CMI-200), CMT (модификации CMT-80, CMT-90) представляют собой портативные многофункциональные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Клещи состоят из трансформатора тока с магнитопроводом в виде клещей, замыкаемых вокруг проводника с измеряемым током, играющего роль первичной обмотки, аналого-цифрового преобразователя, цифрового жидкокристаллического дисплея.
В клещах применяется бесконтактный метод измерения силы переменного и постоянного тока, основанный на преобразовании входных сигналов в цифровую форму быстродействующим АЦП и последующем отображении результатов измерений на жидкокристаллическом дисплее.
Измерение напряжения переменного и постоянного тока, частоты переменного тока и электрического сопротивления осуществляется при помощи отдельного измерительного входа.
Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Отличие модификаций клещей заключается в различных функциональных возможностях и технических характеристиках. Функциональные возможности клещей представлены в таблице 1. Фотографии общего вида клещей представлены на рисунке 1.

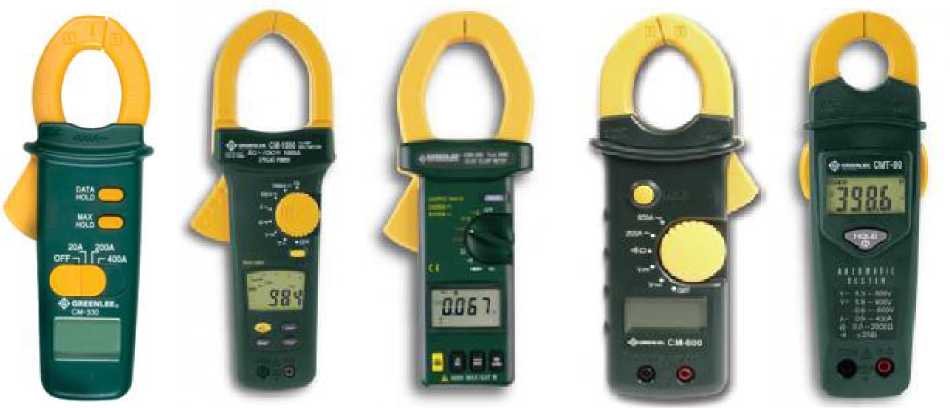

Рисунок 1 - Фотографии общего вида клещей электроизмерительных CM, CMI, CMT
Таблица 1 - Функциональные возможности клещей
Наименование параметра |
CM-330 |
О о ’■t 1 S о |
CM-600 |
О о 00 1 S о |
О 00 1 S о |
О о 1 S о |
О 1 S о |
CM-1300 |
О сс 1 S о |
CM-1500 |
О 1 S о |
CMI-100 |
CMI-200 |
CMT-80 |
CMT-90 |
Измерение силы переменного тока |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Измерение силы постоянного тока |
- |
- |
- |
- |
- |
+ |
+ |
- |
- |
+ |
+ |
+ |
+ |
- |
- |
Измерение напряжения переменного тока |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Измерение напряжения постоянного тока |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Измерение сопротивления |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Измерение частоты |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
Проверка диодов |
- |
+ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
+ |
+ |
- |
- |
Проверка целостности цепи со звуковой индикацией |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Автоматический выбор диапазона измерений |
- |
- |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Автоматический режим измерений |
+ |
+ | |||||||||||||
Отображение результатов измерений в виде гистограммы |
- |
+ |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
Индикация низкого заряда батареи |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Автоматическое отключение питания |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Фиксация пиковых значений |
+ |
+ |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
- |
- |
+ |
+ |
Основные метрологические и технические характеристики клещей электроизмерительных CM, CMI, CMT представлены в таблицах 2 - 8.
Таблица 2 - Основные метрологические характеристики клещей в режиме измерения силы переменного тока
Модификация |
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
СМ-330 |
50 - 60 Гц |
19,99 А |
0,01 А |
± (0,03 • I + 0,05 А) |
199,9 А |
0,1 А |
± (0,02 • I + 0,5 А) | ||
400 А |
1 А |
± (0,02 • I + 5 А) | ||
СМ-400 |
50 - 60 Гц |
300 А |
0,1 А |
± (0,019 • I + 0,5 А) |
СМ-600 |
50 60 Гц |
200 А |
0,1 А |
± (0,019 • I + 0,5 А) |
600 А |
1 А |
± (0,015 • I + 5 А)1) | ||
СМ-800 СМ-850 |
50 60 Гц |
400 А |
0,1 А |
± (0,019 • I + 0,5 А)2) |
600 А |
1 А |
± (0,019 • I + 5 А) | ||
60 400 Гц |
400 А |
0,1 А |
± (0,025 • I + 0,7 А)3) | |
600 А |
1 А |
± (0,025 • I + 7 А) | ||
СМ-900 СМ-950 |
50 - 60 Гц |
400 А |
0,1 А |
± (0,015 • I + 0,5 А)4) |
600 А |
1 А |
± (0,02 • I + 7 А) | ||
60 - 400 Гц |
400 А |
0,1 А |
± (0,02 • I + 0,5 А)5) | |
600 А |
1 А |
± (0,025 • I + 7 А) | ||
СМ-1300 СМ-1350 |
50 60 Гц |
400 А |
0,1 А |
± (0,019 • I + 0,5 А)6) |
1000 А |
1 А |
± (0,019 • I + 5 А) | ||
60 - 400 Гц |
400 А |
0,1 А |
± (0,025 • I + 0,7 А)7) | |
1000 А |
1 А |
± (0,025 • I + 7 А) |
Модификация |
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
СМ-1500 СМ-1550 |
50 60 Гц |
400 А |
0,1 А |
± (0,015 • I + 0,5 А)8) |
1000 А |
1 А |
± (0,019 • I + 7 А) | ||
60 400 Гц |
400 А |
0,1 А |
± (0,019 • I + 0,5 А)9) | |
1000 А |
1 А |
± (0,025 • I + 7 А) | ||
СМ1-100 |
40 450 Гц |
400 А |
0,1 А |
± (0,02 • I + 1 А) |
1000 А |
1 А |
± (0,02 • I + 5 А) | ||
СМЬ200 |
50 60 Гц |
400 А |
0,1 А |
± (0,015 • I + 0,5 А) |
2100 А |
1 А |
± (0,025 • I + 5 А)10) | ||
60 - 1000 Гц |
400 А |
0,1 А |
± (0,02 • I + 0,5 А) | |
2100 А |
1 А |
± (0,03 • I + 5 А)11) | ||
СМТ-80 |
50 - 60 Гц |
400 А |
0,1 А |
± (0,018 • I + 0,3 А)12) |
СМТ-90 |
50 - 60 Гц |
600 А |
0,1 А |
± (0,019 • I + 2 А)13) |
измерений составляет ± (0,025 • I + 5 А)
измерений составляет ± (0,031 • I + 0,5 А)
измерений составляет ± (0,036 • I + 0,5 А)
измерений составляет ± (0,02 • I + 5 А)
измерений составляет ± (0,025 • I + 5 А)
составляет ± (0,018 • I + 0,6 А)
составляет ± (0,019 • I + 1 А) |
Примечание - I - измеренное значение силы переменного тока
Таблица 3 - Основные метрологические характеристики клещей в режиме измерения силы
постоянного тока
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
СМ-900 |
400 А |
0,1 А |
± (0,012 • I + 0,5 А) |
СМ-950 |
600 А |
1 А |
± (0,019 • I + 7 А) |
СМ-1500 |
400 А |
0,1 А |
± (0,01 • I + 0,3 А) |
СМ-1550 |
1000 А |
1 А |
± (0,019 • I + 7 А) |
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
СМ1-100 |
400 А |
0,1 А |
± (0,02 • I + 0,5 А) |
1000 А |
1 А |
± (0,02 • I + 5 А) | |
СМ1-200 |
400 А |
0,1 А |
± (0,015 • I + 0,3 А) |
2500 А |
1 А |
± (0,015 • I + 3 А)1) |
1) - в диапазоне измерений от 2000 до 2500 А предел допускаемой абсолютной погрешности измерений составляет ± (0,02 • I + 3 А)
Примечание - I - измеренное значение силы постоянного тока
Таблица 4 - Основные метрологические характеристики клещей в режиме измерения напряжения
переменного тока
Модификация |
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
СМ-400 |
40 - 300 Гц |
3,2 В |
0,001 В |
± (0,017 • U + 0,005 В) |
40 - 500 Гц |
32 В |
0,01 В |
± (0,017 • U + 0,05 В) | |
320 В |
0,1 В |
± (0,017 • U + 0,5 В) | ||
600 В |
1 В |
± (0,017 • U + 5 В) | ||
СМ-600 |
40 - 500 Гц |
600 В |
1 В |
± (0,008 • U + 1 в) |
СМ-800 СМ-850 |
50 500 Гц |
400 В |
0,1 В |
± (0,01 • U + 0,5 В)1) |
600 В |
1 В |
± (0,01 • U + 5 В) | ||
СМ-900 СМ-950 |
50 500 Гц |
400 В |
0,1 В |
± (0,01 • U + 0,5 В) |
600 В |
1 В |
± (0,01 • U + 5 В) | ||
СМ-1300 СМ-1350 |
50 500 Гц |
400 В |
0,1 В |
± (0,01 • U + 0,5 В)2) |
750 В |
1 В |
± (0,01 • U + 5 В) | ||
СМ-1500 СМ-1550 |
50 500 Гц |
400 В |
0,1 В |
± (0,01 • U + 0,5 В)3) |
750 В |
1 В |
± (0,01 • U + 5 В) | ||
СМЬ100 |
40 - 450 Гц |
399,9 мВ |
0,1 мВ |
Не нормирована |
3,999 В |
0,001 В |
± (0,012 • U + 0,005 В) | ||
39,99 В |
0,01 В |
± (0,012 • U + 0,05 В) | ||
399,9 В |
0,1 В |
± (0,012 • U + 0,5 В) | ||
600 В |
1 В |
± (0,015 • U + 5 В) | ||
СМЬ100 |
50 - 60 Гц |
399,9 мВ |
0,1 мВ |
Не нормирована |
3,999 В |
0,001 В |
± (0,015 • U + 0,005 В) | ||
39,99 В |
0,01 В |
± (0,015 • U + 0,05 В) | ||
399,9 В |
0,1 В |
± (0,015 • U + 0,5 В) | ||
600 В |
1 В |
± (0,015 • U + 5 В) | ||
40 50 Гц 60 - 1000 Гц |
399,9 мВ |
0,1 мВ |
Не нормирована | |
3,999 В |
0,001 В |
± (0,02 • U + 0,005 В) | ||
39,99 В |
0,01 В |
± (0,02 • U + 0,05 В) | ||
399,9 В |
0,1 В |
± (0,02 • U + 0,5 В) | ||
600 В |
1 В |
± (0,02 • U + 5 В) | ||
СМТ-80 |
50 - 500 Гц |
600 В |
0,1 В |
± (0,015 • U + 0,3 В) |
СМТ-90 |
50 - 500 Гц |
999,9 В |
0,1 В |
± (0,015 • U + 0,3 В) |
-
1) - в диапазоне измерений до 60 В предел допускаемой абсолютной погрешности измерений
для клещей СМ-850 составляет ± (0,01 • U + 0,9 В)
-
2) - в диапазоне измерений до 60 В предел допускаемой абсолютной погрешности измерений
-
3) для клещей СМ-1350 составляет ± (0,01 • U + 0,9 В)
3) - в диапазоне измерений до 60 В предел допускаемой абсолютной погрешности измерений для клещей СМ-1550 составляет ± (0,01 • U + 0,7 В)______________________________________
Примечание - U - измеренное значение напряжения переменного тока
Таблица 5 - Основные метрологические характеристики клещей в режиме измерения напряжения
постоянного тока
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
СМ-400 |
320 мВ |
0,1 мВ |
± (0,007 • U + 0,2 мВ) |
3,2 В |
0,001 В |
± (0,007 • U + 0,002 В) | |
32 В |
0,01 В |
± (0,007 • U + 0,02 В) | |
320 В |
0,1 В |
± (0,007 • U + 0,2 В) | |
600 В |
1 В |
± (0,007 • U + 2 В) | |
СМ-600 |
600 В |
1 В |
± (0,008 • U + 1 в) |
СМ-800 СМ-850 |
400 В |
0,1 В |
± (0,007 • U + 0,2 В) |
600 В |
1 В |
± (0,007 • U + 2 В) | |
СМ-900 СМ-950 |
400 В |
0,1 В |
± (0,007 • U + 0,2 В) |
600 В |
1 В |
± (0,007 • U + 2 В) | |
СМ-1300 СМ-1350 |
400 В |
0,1 В |
± (0,007 • U + 0,2 В) |
1000 В |
1 В |
± (0,007 • U + 2 В) | |
СМ-1500 СМ-1550 |
400 В |
0,1 В |
± (0,007 • U + 0,2 В) |
1000 В |
1 В |
± (0,007 • U + 2 В) | |
СМ1-100 |
399,9 мВ |
0,1 мВ |
± (0,0075 • U + 0,2 мВ) |
3,999 В |
0,001 В |
± (0,0075 • U + 0,002 В) | |
39,99 В |
0,01 В |
± (0,0075 • U + 0,02 В) | |
399,9 В |
0,1 В |
± (0,0075 • U + 0,2 В) | |
600 В |
1 В |
± (0,0075 • U + 2 В) | |
СМ1-200 |
399,9 мВ |
0,1 мВ |
± (0,015 • U + 0,3 мВ) |
3,999 В |
0,001 В |
± (0,015 • U + 0,003 В) | |
39,99 В |
0,01 В |
± (0,015 • U + 0,03 В) | |
399,9 В |
0,1 В |
± (0,015 • U + 0,3 В) | |
600 В |
1 В |
± (0,015 • U + 3 В) | |
СМТ-80 |
600 В |
0,1 В |
± (0,01 • U + 0,2 В) |
СМТ-90 |
999,9 В |
0,1 В |
± (0,01 • U + 0,2 в) |
Примечание - U - измеренное значение напряжения постоянного тока
Таблица 6 - Основные метрологические характеристики клещей в режиме измерения электри-
ческого сопротивления
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
СМ-400 |
320 Ом |
0,1 Ом |
± (0,012 • R + 0,4 Ом) |
3,2 кОм |
0,001 кОм |
± (0,01 • R + 0,002 кОм) | |
32 кОм |
0,01 кОм |
± (0,01 • R + 0,02 кОм) | |
320 кОм |
0,1 кОм |
± (0,01 • R + 0,2 кОм) | |
3,2 МОм |
0,001 МОм |
± (0,015 • R + 0,003 МОм) | |
32 МОм |
0,01 МОм |
± (0,03 • R + 0,05 МОм) | |
СМ-600 |
2000 Ом |
1 Ом |
± (0,015 • R + 2 Ом) |
СМ-800 СМ-850 |
400 Ом |
0,1 Ом |
± (0,01 • R + 0,3 Ом) |
СМ-900 СМ-950 |
400 Ом |
0,1 Ом |
± (0,01 • R + 0,3 Ом) |
СМ-1300 СМ-1350 |
400 Ом |
0,1 Ом |
± (0,01 • R + 0,3 Ом) |
СМ-1500 СМ-1550 |
400 Ом |
0,1 Ом |
± (0,01 • R + 0,3 Ом) |
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
СМ1-100 |
399,9 Ом |
0,1 Ом |
± (0,01 • R + 0,5 Ом) |
3,999 кОм |
0,001 кОм |
± (0,01 • R + 0,003 кОм) | |
39,99 кОм |
0,01 кОм |
± (0,01 • R + 0,03 кОм) | |
399,9 кОм |
0,1 кОм |
± (0,01 • R + 0,3 кОм) | |
3,999 МОм |
0,001 МОм |
± (0,01 • R + 0,003 МОм) | |
39,99 МОм |
0,01 МОм |
± (0,015 • R + 0,03 МОм) | |
СМ1-200 |
399,9 Ом |
0,1 Ом |
± (0,015 • R + 0,3 Ом) |
3,999 кОм |
0,001 кОм |
± (0,015 • R + 0,003 кОм) | |
39,99 кОм |
0,01 кОм |
± (0,015 • R + 0,03 кОм) | |
399,9 кОм |
0,1 кОм |
± (0,015 • R + 0,3 кОм) | |
3,999 МОм |
0,001 МОм |
± (0,015 • R + 0,003 МОм) | |
39,99 МОм |
0,01 МОм |
± (0,015 • R + 0,03 МОм) | |
СМТ-80 СМТ-90 |
999 Ом |
0,1 Ом |
± (0,02 • R + 1 Ом) |
2000 Ом |
1 Ом |
± (0,02 • R + 2 Ом) |
Примечание - R - измеренное значение электрического сопротивления
Таблица 7 - Основные метрологические характеристики клещей в режиме измерения частоты переменного тока
Модификация |
Пределы (диапазоны) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
СМ-800 СМ-850 |
0,002 - 0,4 кГц |
0,001 кГц |
± (0,001 • f + 0,002 кГц) |
СМ-900 СМ-950 |
0,002 - 0,4 кГц |
0,001 кГц |
± (0,001 • f + 0,002 кГц) |
СМ-1300 СМ-1350 |
0,002 - 0,4 кГц |
0,001 кГц |
± (0,001 • f + 0,002 кГц) |
СМ-1500 СМ-1550 |
0,002 - 0,4 кГц |
0,001 кГц |
± (0,001 • f + 0,002 кГц) |
СМ1-100 |
99,99 Гц |
0,01 Гц |
± (0,001 • f + 0,02 Гц) |
999,9 Гц |
0,1 Гц |
± (0,001 • f + 0,2 Гц) | |
9,999 кГц |
0,001 кГц |
± (0,001 • f + 0,002 кГц) | |
99,99 кГц |
0,01 кГц |
± (0,001 • f + 0,02 кГц) | |
800 кГц |
0,1 кГц |
± (0,001 • f + 0,2 кГц) | |
СМ1-200 |
99,99 Гц |
0,01 Гц |
± (0,005 • f + 0,02 Гц) |
999,9 Гц |
0,1 Гц |
± (0,005 • f + 0,2 Гц) | |
9,999 кГц |
0,001 кГц |
± (0,005 • f + 0,002 кГц) | |
99,99 кГц |
0,01 кГц |
± (0,005 • f + 0,02 кГц) | |
999,9 кГц |
0,1 кГц |
± (0,005 • f + 0,2 кГц) |
Примечание - f - измеренное значение частоты переменного тока
Таблица 8 - Основные технические характеристики клещей
Наименование параметра |
Значение |
Питание:
|
1 элемент питания 9 В («Крона», NEDA 1604, IEC 6F22) 2 элемента питания 1,5 В (ААА, NEDA 24А, IEC LR03) |
Наименование параметра |
Значение |
Условия эксплуатации:
|
от 0 до плюс 50 80 |
Г абаритные размеры (длина х ширина х высота), мм, не более |
270 х 100 х 40 |
Масса, кг, не более |
0,65 |
