Номер по Госреестру СИ: 35025-15
35025-15 Расходомеры-счетчики ультразвуковые
(SITRANS F US)
Назначение средства измерений:
Расходомеры-счетчики ультразвуковые SITRANS F US (далее - расходомеры), предназначены для измерений расхода и объема различных жидкостей и используются при учетнорасчетных и технологических операциях.
Общие сведения
Дата публикации -
Срок свидетельства - 27.12.2024
Номер записи -
ID в реестре СИ - 344044
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Эмис Вихрь 200, УРСВ-311, СГВ-15, Нет модификации, мод. SONO 3100/FUS060, мод. FUS 080, Без модификации, US800-50, SITRANS FUS380, Sitrans FUS SONO3300, SITRANS FUS, SITRANS F US SONO 3100, SITRANS F US 380 Ду 150, SITRANS F US 380 Ду 125, SITRANS F US, SITRANS 380 Ду 125, Siemens FUS380, FUS380 и FUS 080,
Производитель
Изготовитель - Фирма "Siemens SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 77
Выдано извещений - 0
Кол-во периодических поверок - 60
Кол-во средств измерений - 36
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1412 дн.
Приказы РСТ, где упоминается данный тип СИ
№236 от 2015.02.27 Об утверждении типов средств измерений
№3439 от 2019.12.27 о продлении срока действия свидетельств об утверждении типа средств измерений
№1901 от 2019.08.15 О внесении изменений в описание типа СИ Теплосчетчики-регистраторы ВЗЛЕТ ТСР-М
№2136 от 2019.09.13 О переоформлении свидетельства об утверждении типа средства измерений № 63431 "Теплосчетчики ЛОГИКА 6962" и внесении изменений в описание типа
№2477 от 2021.11.08 О внесении изменений в сведения об утвержденных типах средств измерений (65010-16, 80961-21, 64755-16, 62230-15, 53140-13, 62156-15, 39899-15, 41130-09, 40114-08)
№2438 от 2023.11.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Расходомеры-счетчики ультразвуковые (SITRANS F US)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
35025-15 Расходомеры-счетчики ультразвуковые (SITRANS F US) Фирма "Siemens SAS" (ФРАНЦИЯ ) |
24870-09 Счетчики жидкости ультразвуковые (ПРАМЕР-510) Акционерное общество «Промсервис» (АО «Промсервис») (РОССИЯ Ульяновская обл., г. Димитровград) |
|
35025-15 Расходомеры-счетчики ультразвуковые (SITRANS F US) Фирма "Siemens SAS" (ФРАНЦИЯ ) |
70265-18 Расходомеры ультразвуковые (КТМ Ультраволна 63 С, КТМ Ультраволна 63 П, КТМ Ультраволна 63 Ex) ООО "НПП КуйбышевТелеком-Метрология" (РОССИЯ п.г.т. Волжский, Самарская обл.) |
Все средства измерений ООО "НПП КуйбышевТелеком-Метрология"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22660-12 25.11.2026 |
Устройства, SITRANS FM Magflo Verificator Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
24799-14 03.07.2024 |
Газоанализаторы, Ultramat 23 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
35024-12 25.11.2026 |
Расходомеры-счётчики электромагнитные, SITRANS FM Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
35025-15 27.12.2024 |
Расходомеры-счетчики ультразвуковые, SITRANS F US Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
41714-09 14.10.2024 |
Газоанализаторы (анализаторы кислорода газовые), Oxymat 64 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45743-10 30.07.2025 |
Преобразователи давления измерительные, Sitrans P типа 7MF (DSIII, DSIII РА, DSIII FF. Р300, Р300 PA, P300 FF, Z, ZD, Compact, MPS, P250, P280) Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев |
|
49373-12 26.03.2017 |
Газоанализаторы, CALOMAT 62 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
54035-13 28.05.2023 |
Расходомеры-счётчики электромагнитные, SITRANS FM Transmag 2 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
59265-14 28.10.2024 |
Газоанализаторы лазерные, LDS 6 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
71043-18 11.05.2024 |
Газоанализаторы, Calomat 62 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Кто поверяет Расходомеры ультразвуковые (КТМ Ультраволна 63 С, КТМ Ультраволна 63 П, КТМ Ультраволна 63 Ex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "НМОП" (RA.RU.311359) | 19 | 6 | 13 | 0 | 19 | 6 | 13 | |||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ТАТМЕТРОЛОГИЯ" (RA.RU.311659) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "РИМЕЙК" (RA.RU.311565) | 28 | 0 | 28 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры ультразвуковые (КТМ Ультраволна 63 С, КТМ Ультраволна 63 П, КТМ Ультраволна 63 Ex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
114 | 6882 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 6882 |
|
ФБУ Красноярский ЦСМ Красноярский край |
12591 | 6882 |
|
ФБУ Мурманский ЦСМ Мурманская область |
3391 | 6882 |
Программное обеспечение
Встроенное программное обеспечение (ПО) расходомера используется для измерения объема протекающей через расходомер среды, передачи результатов измерений и настройки, а также отображения данных на дисплее и конфигурировании выходов. Передача результатов измерений для расходомеров производится в виде токового сигнала в диапазоне 0-20 мА (4-20 мА), частотного сигнала в диапазоне 0 ...10 кГц, релейным выходом, а также по цифровым интерфейсам HART, RS-485 протокол ModBus RTU, PROFIBUS PA Profile 3.
Программирование микропроцессорных устройств расходомера производится на заводе-изготовителе. В дальнейшем исключается возможность считывания и изменения ПО за пределами завода-изготовителя как в полевых, так и в лабораторных условиях. После проверки метрологических характеристик блоки электроники расходомеров маркируются соответствующими наклейками.
Класс защиты ПО по МИ 3286-2010 - «А».
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
FUS060 |
A5E00764646A |
2.01.07 |
5467DFCBC17E01E2241 7AA8281C5861 |
MD5 |
|
FUS080 |
A5E00711518 |
2.03 |
0B4203BE56F3FC8F04C C14F7C69E6E1 |
MD5 |

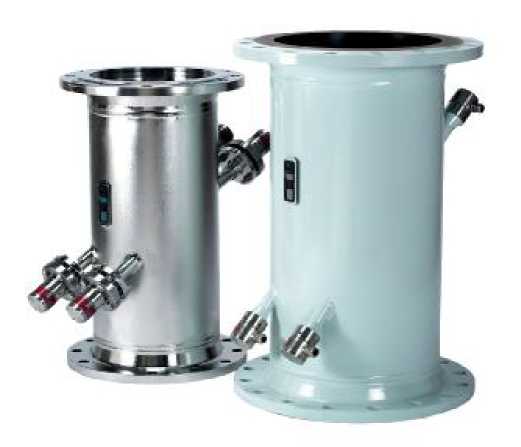

Фотографии общего вида
Преобразователь сигналов Первичные преобразователи
SITRANS FUS060 SITRANS FUS380/FUE380
Первичные преобразователи
SONO 3100/ SONO 3300

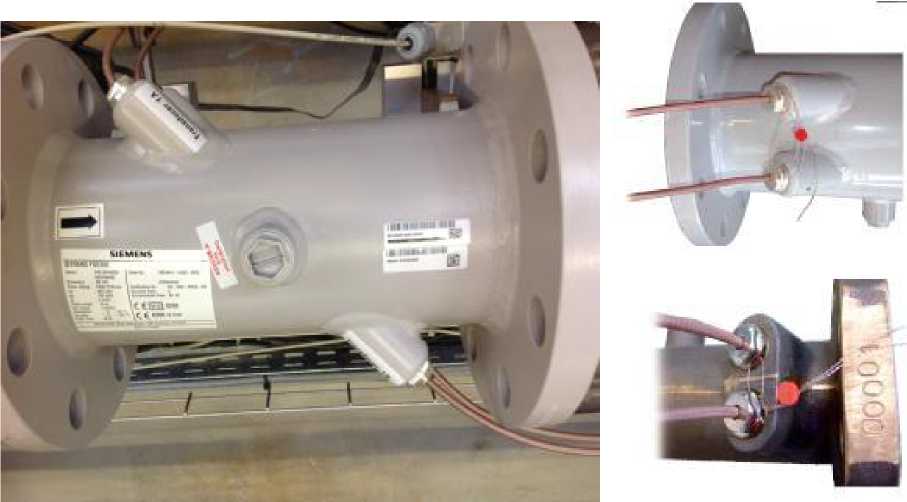

Фотографии мест пломбировки
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Расходомер-счетчик ультразвуковой SITRANS F US.Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым SITRANS F US-
3.ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
-
4.Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 35025-15 «ГСИ. Расходомеры-счетчики ультразвуковые SI-TRANS F US. Методика поверки» утвержденной ГЦИ СИ «ВНИИМС» в декабре 2014 г.
Основное поверочное оборудование: 3
-установки для поверки расходомеров и счетчиков жидкости, диапазон расхода от 0,1 до 1000 м1 2 3/ч, погрешность ±0,15; ±0,25 %;
-счетчик программный реверсивный типа Ф5264, погрешность ±1имп; -вольтметр цифровой В7-28;
-нутромер НМ-2000, ГОСТ 10-88.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Расходомеры состоят из первичных преобразователей расхода и преобразователей сигна-
Расходомер измеряет скорость потока посредством измерений разности времени прохождения ультразвуковых импульсов по направлению и против потока. По измеренной скорости потока и заданной площади поперечного сечения трубопровода вычисляется объемный расход и накопленный объем жидкости. Обработка измерительного сигнала проводится в преобразователе сигналов.
Расходомеры имеют пять модификаций, которые состоят из:
-
- первичного преобразователя расхода SONO 3300 и преобразователя сигналов SITRANS FUS 060;
-
- первичного преобразователя расхода SONO 3100 и преобразователя сигналов SITRANS FUS 060;
-
- первичного преобразователя расхода FUS380 и преобразователя сигналов FUS 080.
-
- первичного преобразователя расхода FUB380 и преобразователя сигналов FUS 080.
-
- SONOKIT состоит из одной или двух пар первичного преобразователя SONO 3200 и преобразователя сигналов SITRANS FUS 060 или FUS 080.
Первичные преобразователи расхода отличаются между собой исполнением: -SONO 3300 - корпус выполнен из углеродистой стали;
-SONO 3100 - корпус выполнен из углеродистой или нержавеющей стали и может быть
оснащен шестью различными типами электроакустических преобразователей, в зависимости от условий эксплуатации (давление, температура, вид рабочей среды и т.д.).
В модификации SONOKIT в качестве первичного преобразователя расхода используется
участок действующего трубопровода, на котором монтируется электроакустический первичный преобразователь расхода SONO 3200. Для крепления SONO 3200 на чугунные и бетонные трубопроводы может поставляться специальный бандаж (tapping band).
Преобразователи сигналов SITRANS FUS 060 и FUS 080 представляют собой микропро-
цессорные устройства, которые управляют измерительным процессом расходомера. SITRANS FUS 060 и FUS 080 имеют дисплей, клавиатуру и развернутое меню для настройки и просмотра параметров расходомера, в том числе объемного расхода, объема, скорости звука, массового расхода и массы, используя предварительно внесенную в память зависимость плотности от скорости звука в конкретной жидкости, так же осуществляют периодическую самодиагностику и выдают информацию об аварийных ситуациях.
Модификации с использованием первичных преобразователей расхода FUS380 и FUE380 имеют батарейное питание с возможностью перехода на сетевое питание.
|
Диапазон температур окружающей среды, °С | |
|
-первичный преобразователь -преобразователь сигналов |
|
|
Выходные сигналы | |
|
аналоговый (3 шт.) | |
|
-выходной ток, мА |
0...20, 4...20 |
|
-нагрузка, не более, Ом |
800 |
|
-постоянная времени, с |
0,8...30 |
|
частотно-импульсный (2 шт.) | |
|
-частота выходного сигнала, кГц |
0...10 |
|
-длительность импульсов |
50 мкс . . . 5 с |
|
релейный (2 шт) | |
|
-напряжение, В |
42 |
|
-ток, А |
0,5 |
|
Напряжение питания, В | |
|
-переменного тока |
220(+10/-15%) |
|
-постоянного тока |
18.30 |
|
-частота, Гц |
50 ±1 |
|
-батарейное питание для FUS380 |
3,6 |
|
-потребляемая мощность, А |
20 |
|
Наименование |
Первичные преобразователи | |||
|
SONO3300 |
SONO 3100 |
SONOKIT (SONO 3200) |
SITRANS FUS380/FUE380 | |
|
Диаметр условного прохода, мм |
50...300 |
10...80- однолучевой 100...1200-двухлучевой |
80.4000 |
50. 1200 |
|
Максимальное рабочее давление, МПа |
10,0 |
10,0 |
4,0 |
10,0 |
|
Диапазон скоростей потока, м/с |
0 - 10 |
0-8 | ||
|
Диапазон температуры измеряемой среды, °С |
-40...160 |
-20...200 -200...+250 - для ультразвуковых преобразователей фланцевого типа |
-20...200 |
2. 200 |
|
Диапазон температуры окружающей среды, °С |
-40...160 |
-40...200 |
0. 60 | |
|
Вид защиты |
IP 67 |
IP 68 |
IP 68/ IP 67 |
IP 67 |
|
SONO 3300, SO SIT |
NO 3100, SITRANS FUS380, RANS FUE380 | ||||||
|
Диаметр условного прохода, мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Максимальный расход жидкости при 10 м/с, Qmax, м3/ч |
71 |
120 |
181 |
282 |
421 |
636 |
1130 |
|
Длина расходомера, не более, мм |
300 |
300 |
300 |
250 |
275 |
300 |
350 |
|
Масса, не более, кг |
21 |
25 |
30 |
20 |
25 |
30 |
50 |
|
SONO 3300, SONO 3100, SITRANS FUS380, SITRANS FUE380 | ||||||
|
Диаметр условного прохода, мм |
250 |
300 |
350 |
400 |
450 |
500 |
|
Максимальный расход жидкости при 10 м/с, Qmax, м3/ч |
1766 |
2543 |
3462 |
4500 |
5700 |
7100 |
|
Длина расходомера, не более, мм |
450 |
500 |
500 |
500 |
560 |
625 |
|
Масса, не более, кг |
70 |
80 |
110 |
125 |
175 |
200 |
|
SONO 3300, SONO 3100, SITRANS FUS380, SITRANS FUE380 | ||||||
|
Диаметр условного прохода, мм |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
Максимальный расход жидкости при 10 м/с, Qmax, м3/ч |
10150 |
13800 |
18100 |
22900 |
28250 |
40700 |
|
Длина расходомера, не более, мм |
750 |
875 |
1000 |
1125 |
1250 |
1500 |
|
Масса, не более, кг |
300 |
350 |
475 |
560 |
700 |
1250 |
|
Пределы допускаемой относительной погрешности расходомеров (за исключением SONOKIT) | |
|
при измерении объема и расхода, %: | |
|
0,05 Qmax <Q£ Qmax |
±0,5 |
|
0,025 Qmax <Q£ 0,05Qmax |
±1,0 |
|
0,008 Qmax £Q£ 0,025Qmax |
±2,0 |
SONOKIT (SONO 3200)
|
Диаметр условного про хода, мм |
80 |
100 |
125 |
150 |
200 |
250 |
|
Максимальный расход жидкости при 10 м/с, Qmax , М3/ч |
181 |
282 |
421 |
636 |
1130 |
1766 |
|
Условная строительная длина, мм |
80 |
100 |
125 |
150 |
200 |
250 |
SONOKIT (SONO 3200)
|
Диаметр условного про хода, мм |
300 |
350 |
400 |
450 |
500 |
|
Максимальный расход жидкости при 10 м/с, Qmax , м3/ч |
2543 |
3462 |
4500 |
5700 |
7100 |
|
Условная строительная длина, мм |
300 |
350 |
400 |
450 |
500 |
SONOKIT (SONO 3200)
|
Диаметр условного про хода, мм |
600 |
700 |
800 |
900 |
1000 |
|
Максимальный расход жидкости при 10 м/с, Qmax , м3/ч |
10150 |
13800 |
18100 |
22900 |
28250 |
|
Условная строительная длина, мм |
600 |
700 |
800 |
900 |
1000 |
SONOKIT (SONO 3200)
|
Диаметр условного про хода, мм |
1200 |
1400 |
1600 |
1800 |
2000 |
4000 |
|
Максимальный расход жидкости при 10 м/с, Qmax , м3/ч |
40700 |
55390 |
72340 |
91550 |
113040 |
45200 |
|
Условная строительная длина, мм |
1200 |
1400 |
1600 |
1800 |
2000 |
4000 |
|
Условный диаметр |
Ду 80...150 |
Ду 200...400 |
Ду 400...4000 | ||
|
Количество пар ультразвуковых преобразователей |
1 |
1 |
2 |
1 |
2 |
|
Пределы допускаемой относительной погрешности расходомеров модификации SONOKIT при измерении объема и расхода, %: 0,05 Qmax <Q£ Qmax 0,025 Qmax <Q£ 0,05Qmax 0,008 Qmax £Q£ 0,025Qmax |
±1,5 ±1,5 ±2,0 |
±1,0 ±1,5 ±2,0 |
±0,75 ±1,0 ±2,0 |
±1,0 ±1,5 ±2,0 |
±0,5 ±1,0 ±2,0 |
