Назначение средства измерений:
Газоанализаторы Calomat 62 предназначены для измерения объемной доли водорода, диоксида углерода, хлора, хлороводорода, диоксида серы, аммиака в бинарных или квазибинарных газовых смесях, в том числе и коррозионноактивных.
Внешний вид.
Газоанализаторы
Рисунок № 1
Программное обеспечение
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
-
1) встроенное;
-
2) автономное.
Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- переключение (ручное и автоматическое) диапазонов измерений;
- отображение результатов измерений на дисплее;
- формирование выходных аналогового и цифрового сигналов;
- формирование релейного выходного сигнала;
- самодиагностику аппаратной части газоанализатора;
- корректировку (ручную и автоматическую) нулевых показаний и чувствительности.
ПО газоанализатора реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;
2) вычисление значений выходного аналогового сигнала;
-
3) сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;
-
4) непрерывную самодиагностику аппаратной части газоанализатора.
Номер версии ПО отображается на дисплее газоанализатора в меню Analyzer status -> Factory data.
Автономное ПО «SIPROM GA» для персонального компьютера под управлением ОС Microsoft Windows 98/NT/2000/XP/Vista/7 разработано производителем и предназначено для:
- отображение результатов измерений на дисплее персонального компьютера в виде диаграмм и кривых;
- чтение значений диагностических параметров (журнал регистрации событий и др.);
- чтение, изменение и запись параметров газоанализатора (настройка, конфигурирование и пр.)
- запись и чтение пользовательских данных в EEPROM газоанализатора;
- мониторинг систем газового анализа;
- загрузка обновленного встроенного ПО газоанализатора (firmware).
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
C6K230WD.hex |
Номер версии (идентификационный номер ПО) |
V1.0.0 |
Цифровой идентификатор программного обеспечения |
0x0E27, алгоритм CRC-16 |
Примечание - Номер версии программного обеспечения должен быть не ниже указанного в таблицах. |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам Calomat 62
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация фирмы «Siemens S.A.S.», Франция.
Поверка
Поверкаосуществляется по документу МП-023/01-2018 «Газоанализаторы Calomat 62. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 18 января 2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-03 (рег. № 62151-15) в комплекте со стандартными образцами газовых смесей;
- стандартные образцы состава газовых смесей ГСО 10538-2014, ГСО 10720-2015, ГСО 10774-2016, ГСО 10700-2015;
- азот газообразный особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллоне под давлением. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Фирма «Siemens S.A.S.», Франция
Адрес: 1 Chemin de la Sandlach, 67500 Haguenau, France
Тел.: +01 49 22 31 00, факс: +01 49 22 34 13
W eb-сайт: https://www.automation.siemens.com
Заявитель
Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)
ИНН 7725025502
Адрес: 115184, г. Москва, Большая Татарская, д. 9
Тел.: +7 (495) 737 10 00, факс: +7 (495) 737-10-01
Web сайт: https://www.siemens.com/ru; E-mail: info.ru@siemens.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. №14-17
Тел.: +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Газоанализаторы Calomat 62 (далее - газоанализаторы) представляют собой стационарные автоматические одноканальные приборы непрерывного действия.
Принцип действия газоанализаторов термокондуктометрический, основанный на изменении теплопроводности анализируемой среды при изменении содержания определяемого компонента.
Выпускаются следующие исполнения газоанализаторов:
-
- Calomat 62E - для установки в стойку 19”;
-
- Calomat 62F - для полевой установки, настенный монтаж.
Отбор пробы - принудительный, за счет внешнего побудителя расхода или перепада давления в точке отбора пробы.
На лицевой панели газоанализаторов всех исполнений расположены жидкокристаллический дисплей и органы управления. На задней панели корпуса газоанализатора исполнения Calomat 62E расположены штуцеры для подачи и сброса анализируемой пробы, газа сравнения, продувочного газа и др., а также разъемы для электрических подключений (питание, выходные сигналы и др.) Газоанализатор исполнения Calomat 62F имеет кабельные вводы и газовые штуцеры, расположенные на нижней стороне корпуса.
Газоанализаторы обеспечивают выходные сигналы:
-
- показания встроенного жидкокристаллического дисплея;
-
- аналоговый выходной сигнал 0/2/4...20 мА (изолированный, максимальное сопротивление нагрузки 750 Ом);
-
- цифровой выходной сигнал RS485;
-
- по дополнительному заказу доступны преобразователи RS485/RS232, RS485/USB, RS485/Ethernet, модуль PROFIBUS;
-
- релейный выходной сигнал (неисправность, сервисные функции, срабатывание сигнализации, идентификация диапазонов измерений, подключение внешних электромагнитных клапанов и пр.).
Газоанализаторы обеспечивают выполнение следующих функций:
-
- непрерывное измерение содержания определяемого компонента в анализируемой среде;
-
- отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее;
-
- формирование унифицированного выходного аналогового токового сигнала постоянного тока от 0 до 20/от 2до 20/от 4 до 20 мА;
-
- формирование выходного цифрового сигнала RS485;
-
- переключение контактов реле.
Газоанализаторы исполнения Calomat 62 выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок. Для модификации Calomat 62F возможно взрывозащищенное исполнение.
Общий вид газоанализаторов приведен на рисунках 1-2.

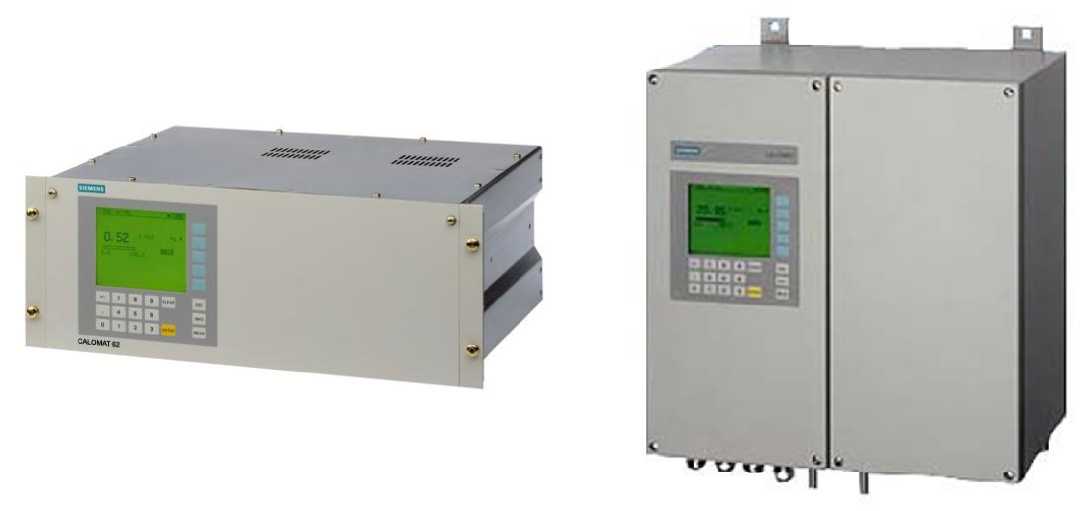

Рисунок 1 - Газоанализаторы Calomat 62Е Рисунок 2 - Газоанализаторы Calomat 62F
Таблица 2 - Основные метрологические характеристики (диапазоны измерений и пределы
допускаемой основной погрешности) газоанализаторов исполнения Calomat 62E
Определяемый компонент |
Газ сравнения |
Диапазон измерений 1) объемной доли определяемого компонента, % |
Пределы допускаемой основной приведенной погрешности 2), % |
H2 в N2 |
N2 N2 или H2 H2 |
от 0 до 1 от 0 до 100 от 99 до 100 |
±5 |
CO2 в H2 |
H2 CO2 или H2 CO2 |
от 0 до 1 от 0 до 100 от 99 до 100 |
±5 |
CO2 в N2 |
N2 CO2 или N2 CO2 |
от 0 до 5 от 0 до 100 от 95 до 100 |
±5 |
SO2 в воздухе |
N2 N2 N2 |
от 0 до 5 от 95 до 100 от 0 до 100 |
±5 |
NH3 в N2 |
N2 N2 |
от 0 до 20 от 0 до 50 |
±5 |
|
Таблица 3 - Основные метрологические характеристики (диапазоны измерений и пределы
допускаемой основной погрешности) газоанализаторов исполнения Calomat 62F
Определяемый компонент |
Газ сравнения |
Диапазон измерений 1) объемной доли определяемого компонента, % |
Пределы допускаемой основной приведенной погрешности 2), % |
H2 в N2 |
N2 N2 или H2 H2 |
от 0 до 1 от 0 до 100 от 99 до 100 |
±5 |
Н2 в C12 |
Kr Н2 или Kr Н2 |
от 0 до 1 от 0 до 100 от 99 до 100 |
±5 |
Н2 в HC1 |
Kr Н2 или Kr Н2 |
от 0 до 1 от 0 до 100 от 99 до 100 |
±5 |
Cl2 в воздухе |
воздух воздух Kr |
от 0 до 5 от 0 до 100 от 95 до 100 |
±5 |
HC1 в воздухе |
воздух воздух Kr |
от 0 до 5 от 0 до 100 от 95 до 100 |
±5 |
SO2 в воздухе |
N2 N2 N2 |
от 0 до 5 от 0 до 100 от 95 до 100 |
±5 |
CO2 в H2 |
H2 CO2 или H2 CO2 |
от 0 до 1 от 0 до 100 от 99 до 100 |
±5 |
CO2 в N2 |
N2 CO2 или N2 CO2 |
от 0 до 5 от 0 до 100 от 95 до 100 |
±5 |
|
Таблица 4 - Метрологические характеристики газоанализаторов
Наименование характеристики |
Значение |
Предел допускаемой вариации выходного сигнала газоанализатора, в долях от пределов допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от изменения температуры анализируемой среды на каждые ±10 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
Предел допускаемого времени установления показаний по уровню 0,9 (Т0,9), с (по шкале Н2 в N2)1) |
35 |
Время прогрева, мин, не более |
30 |
Время выхода на режим, час, не более |
2 |
1) Без учета программируемой в диапазоне от 0 до 100 с задержки. |
Таблица 5 - Основные технические характеристики газоанализаторов
Наименование характеристики |
Значение |
Расход газовой пробы, дм3/мин |
от 0,5 до 1,5 |
Номинальное значение напряжения питания переменным |
от 100 до 120 |
током частотой от 48 до 63 Гц |
от 200 до 240 |
Пределы допускаемого отклонения от номинального значения напряжения питания, % |
±10 |
Потребляемая мощность, В •А, не более: - Calomat 62E |
30 |
- Calomat 62F |
23/330 |
Средний срок службы, лет |
15 |
Средняя наработка на отказ, ч |
24 000 |
Степень защиты газоанализаторов от проникновения внешних твердых предметов и воды соответствует степени защиты по ГОСТ 14254-2015, не ниже: - Calomat 62E |
IP20 |
- Calomat 62F |
IP65 |
Газоанализаторы исполнения Calomat 62F выполнены во взрывозащищенном исполнении, соответствуют требованиям ТР ТС 012/2011 «О безопасности |
1 Ex px [ia] ia IIC T4 X Gb |
оборудования для работы во взрывоопасных средах», |
Ex tc IIIC T65oC Dc |
маркировка взрывозащиты |
2 Ex nR or pr II T6,T4 n4Gc X |
Таблица 6 - Габаритные размеры и масса газоанализаторов
Исполнение |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
высота |
ширина |
длина | ||
Calomat 62E |
177 |
483 |
384,5 |
13 |
Calomat 62F |
503 |
311 |
438 |
25 |
Таблица 7 - Рабочие условия эксплуатации газоанализаторов
Обозначение модификации газоанализатора |
Диапазон температуры окружающей и анализируемой o сред, C |
Диапазон относительной влажности окружающей среды при температуре +35 oC, % |
Диапазон атмосферного давления, кПа |
Calomat 62E |
от +5 до +45 от 0 до +50 |
от 20 до 90 (без конденсации) |
от 80 до 110 |
Calomat 62F |
от +5 до +45 от 0 до +50 |
от 20 до 90 (без конденсации) |
от 80 до 110 |
