Номер по Госреестру СИ: 54035-13
54035-13 Расходомеры-счётчики электромагнитные
(SITRANS FM Transmag 2)
Назначение средства измерений:
Расходомеры-счётчики электромагнитные SITRANS FM Transmag 2 (далее -
расходомеры) предназначены для измерения объемного расхода и объема электропроводящих жидкостей в напорных трубопроводах.
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 3
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 28.05.2024
Номер записи -
ID в реестре СИ - 366446
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
СВК-15Г, СВК-15, Нет модификации, Нет данных, Transmag 2/911E, SitransTransmag F V 911/E, SITRANS FМ Transmag 2, SITRANS FM Transmag 2, Sitrans FM Magflo, Sitrans F M Transmag 2/ Mag 911/E DN100, Sitrans F M Transmag 2 DN80, Sitrans F M Transmag 2 DN65, Sitrans F M Transmag 2 DN150, Sitrans F M Transmag 2 DN100, Sintrans FM Transmag 2 (54035-13), Sintrans FM Transmag 2, -,
Производитель
Изготовитель - Фирма "Siemens SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 233
Выдано извещений - 28
Кол-во периодических поверок - 99
Кол-во средств измерений - 87
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1471 дн.
Приказы РСТ, где упоминается данный тип СИ
№1027 от 2018.05.28 О продлении срока действия свидетельств об утверждении типа средств измерений
№2064 от 2024.08.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Расходомеры-счётчики электромагнитные (SITRANS FM Transmag 2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Siemens SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22660-12 25.11.2026 |
Устройства, SITRANS FM Magflo Verificator Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
24799-14 03.07.2024 |
Газоанализаторы, Ultramat 23 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
35024-12 25.11.2026 |
Расходомеры-счётчики электромагнитные, SITRANS FM Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
35025-15 27.12.2024 |
Расходомеры-счетчики ультразвуковые, SITRANS F US Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
41714-09 14.10.2024 |
Газоанализаторы (анализаторы кислорода газовые), Oxymat 64 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45743-10 30.07.2025 |
Преобразователи давления измерительные, Sitrans P типа 7MF (DSIII, DSIII РА, DSIII FF. Р300, Р300 PA, P300 FF, Z, ZD, Compact, MPS, P250, P280) Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев |
|
49373-12 26.03.2017 |
Газоанализаторы, CALOMAT 62 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
54035-13 28.05.2024 |
Расходомеры-счётчики электромагнитные, SITRANS FM Transmag 2 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
59265-14 28.10.2024 |
Газоанализаторы лазерные, LDS 6 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
71043-18 11.05.2024 |
Газоанализаторы, Calomat 62 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Расходомеры-счётчики электромагнитные (SITRANS FM Transmag 2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 9 | 7 | 9 | 0 | 0 | 9 | 9 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 47 | 5 | 0 | 47 | 13 | 47 | 0 | 47 | |
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 15 | 3 | 9 | 4 | 9 | 0 | 9 | |||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АКВАТЕХНИК" (RA.RU.312268) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 57 | 2 | 26 | 31 | 8 | 13 | 5 | 8 | ||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АБСОЛЮТНЫЕ ИЗМЕРЕНИЯ ПРО" (RA.RU.313716) | 7 | 0 | 7 | 3 | 7 | 0 | 7 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЭСТН" (RA.RU.311610) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 25 | 25 | 25 | 0 | 0 | 25 | 25 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 40 | 40 | 0 | 0 | 40 | 40 | 0 | |||
| ООО "УЛЬТРА-СТАНДАРТ" (RA.RU.314531) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры-счётчики электромагнитные (SITRANS FM Transmag 2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
5381 | 11028 |
|
ФБУ Белгородский ЦСМ Белгородская область |
2992 | 11028 |
|
ФБУ НИЦ ПМ-Ростест Москва |
35150 | 11028 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11028 |
|
ФБУ Красноярский ЦСМ Красноярский край |
12591 | 11028 |
Программное обеспечение

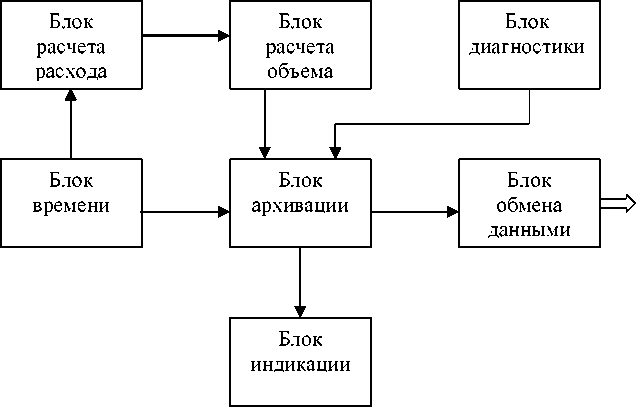

Расходомеры имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показана на рисунке 4.
Рисунок 4
Основные функции частей программного обеспечения:
-
1) Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах расходомера;
-
2) Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;
-
3) Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;
-
4) Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
-
5) Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;
-
6) Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;
-
7) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.
Идентификационные данные ПО приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - С.
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации и на фирменную табличку прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Расходомерам-счётчикам электромагнитным SITRANS FM Transmag 2 техническая документация фирмы «SIEMENS»
Поверка
Поверкаосуществляется по документу МП 2550-0200-2012 «Расходомеры -счётчики электромагнитные SITRANS FM Transmag 2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева » 20.12. 2012 г.
Основное поверочное оборудование:
Установка расходомерная с характеристиками не хуже: наибольший расход жидкости
0,5Q max, относительная погрешность ± 0,3 %.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-0114
e-mail: info@vniim.ru
Принцип действия электромагнитного расходомера основан на использовании закона электромагнитной индукции Фарадея. В проводнике, движущемся в электромагнитном поле, индуцируется напряжение, величина которого пропорциональна скорости его движения. В качестве проводника выступает электропроводящая жидкость - вода. Электромагнитные катушки внутри первичного преобразователя создают магнитное поле, а электроды на его внутренней поверхности воспринимают разность потенциалов, возникающую при движении проводника в электромагнитном поле. Расход жидкости определяется с учетом внутреннего диаметра измерительного участка трубопровода.
Электромагнитные расходомеры состоят из первичного преобразователя 911Е и электронного блока Transmag 2, соединенных между собой кабелем.
Для преобразования измерительной информации и управления процессом измерений в состав расходомера входит электронный блок, к которому подключаются первичный преобразователь и дополнительное оборудование.
Электронный блок имеет встроенный жидкокристаллический дисплей. На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения измеряемых величин в графическом и цифровом виде:
-
- средняя скорость;
-
- общий расход;
-
- текущий расход;
-
- дата, время.
Электронный блок обеспечивает питание цепи возбуждения магнитного поля расходомера, а также преобразуют сигналы от электродов в выходные сигналы 4-20мА, частотно/импульсный, релейный сигнал и обеспечивают кодовый выход - HART - протокол, Profibus-PA.
В память электронного блока заносятся установочные параметры. Расходомер формирует сигнал сбоя в случае, если электроды не покрыты жидкостью.

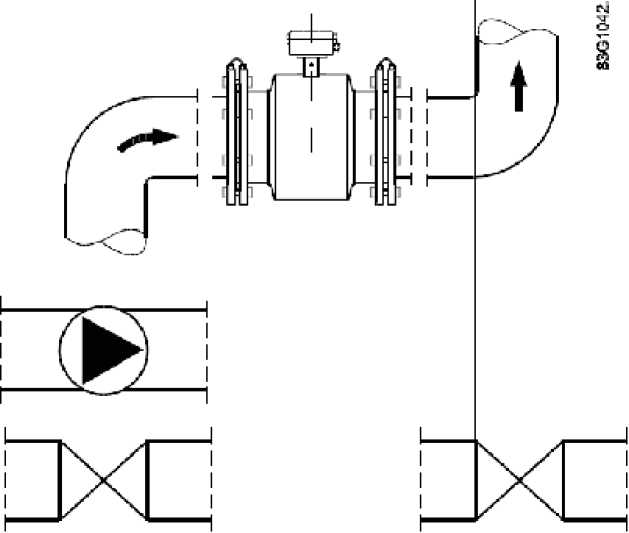

Длины прямых участков приведены на рисунке 1
рисунок 1

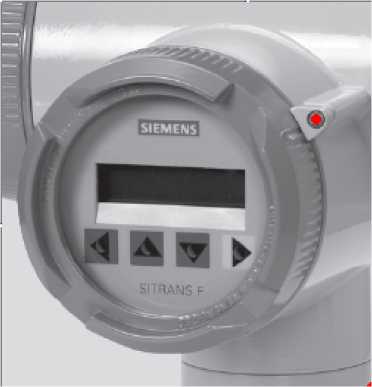

Внешний вид расходомеров приведен на рисунке 2.
Рисунок 2
В целях предотвращения доступа к узлам регулировки и настройки , а также к элементам конструкции, предусмотрены цифровые пароли доступа и места пломбирования, указанные на рисунке 3.
Рисунок 3.
Диапазон скорости потока, м/с
Пределы допускаемой относительной погрешности при
от 0,1 до12;
измерении расхода и объема, %
при скорости потока (0,25 < v < 12) м/с
при скорости потока (0,1 < v < 0,25) м/с где v - скорость потока, м/с
Диаметры условного прохода, мм
Температура измеряемой среды, °С
Температура окружающего среды, °С Максимальное давление среды, МПа Минимальная электропроводность среды, мкСм/см
± (0,5 + 0,12/v)
± 0,25/v;
от 15 до 1000; от 0 до 130;
от минус 20 до плюс 50;
4,0;
1;
Таблица 1.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
|
Transmag Firmware |
Transmag Firmware |
3.0.14 |
071E0F56 |
MD5 |
Выходные сигналы:
-
- аналоговый, мА
с протоколом HART
-
- частотный, кГц
-
- Profibus-PA
Напряжение питания, В
-
- переменного тока
-
- постоянного тока
Потребляемая мощность, В^А
(в зависимости от исполнения и Ду)
Строительная длина первичного преобразователя, мм (в зависимости от исполнения и Ду)
от 0 до 20 от 4 до 2;
10,0;
от 85 до 264 от 10 до 28; от 120 до 630;
от 200 до 1300;
Масса, в кг:
от 5 до 620
3,4;
12; 58000
первичного преобразователя
( в зависимости от исполнения и Ду) электронного блока
Средний срок службы, лет
Средняя наработка на отказ, ч
