Номер по Госреестру СИ: 41714-09
41714-09 Газоанализаторы (анализаторы кислорода газовые)
(Oxymat 64)
Назначение средства измерений:
Газоанализаторы Oxymat 64 (далее - газоанализаторы) предназначены для измерения низких содержаний кислорода в газах.
Внешний вид.
Газоанализаторы (анализаторы кислорода газовые)

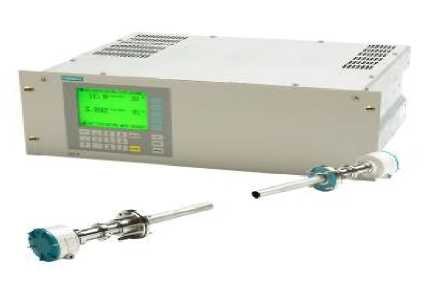

Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 14.10.2024
Номер записи -
ID в реестре СИ - 352088
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Нет данных, мод. Oxymat 64, Газоанализатор Oxymat 64, Без модификации, Анализатор кислорода газовый Oxymat 64, Oxymat 64E, Oxymat 64, Oxymat 61E, Oximat 64, "Oxymat 64",
Производитель
Изготовитель - Фирма "Siemens SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
