Номер по Госреестру СИ: 59265-14
59265-14 Газоанализаторы лазерные
(LDS 6)
Назначение средства измерений:
Газоанализаторы лазерные LDS 6 (далее - газоанализаторы) предназначены для непрерывного измерения объемной доли газов в промышленных выбросах и технологических средах.
Внешний вид.
Газоанализаторы лазерные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 28.10.2024
Номер записи -
ID в реестре СИ - 372403
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, LDS 6,
Производитель
Изготовитель - Фирма "Siemens SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Бесплатный
Статистика
Кол-во поверок - 23
Выдано извещений - 2
Кол-во периодических поверок - 10
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1938 от 2014.12.05 Об утверждении типов средств измерений (ГР 53590-14 - 59295-14)
№2600 от 2019.10.28 О продлении срока действия свидетельств об утверждении типа средств измерений
№3423 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяная и газовая промышленность" (ТК 023)
Наличие аналогов СИ: Газоанализаторы лазерные (LDS 6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59265-14 Газоанализаторы лазерные (LDS 6) Фирма "Siemens SAS" (ФРАНЦИЯ ) |
88018-23 Газоанализаторы поточные (ЭкоЛазер) Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР") (РОССИЯ Московская обл., г. Дубна) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22660-12 25.11.2026 |
Устройства, SITRANS FM Magflo Verificator Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
24799-14 03.07.2024 |
Газоанализаторы, Ultramat 23 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
35024-12 25.11.2026 |
Расходомеры-счётчики электромагнитные, SITRANS FM Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
35025-15 27.12.2024 |
Расходомеры-счетчики ультразвуковые, SITRANS F US Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
41714-09 14.10.2024 |
Газоанализаторы (анализаторы кислорода газовые), Oxymat 64 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45743-10 30.07.2025 |
Преобразователи давления измерительные, Sitrans P типа 7MF (DSIII, DSIII РА, DSIII FF. Р300, Р300 PA, P300 FF, Z, ZD, Compact, MPS, P250, P280) Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев |
|
49373-12 26.03.2017 |
Газоанализаторы, CALOMAT 62 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
54035-13 28.05.2023 |
Расходомеры-счётчики электромагнитные, SITRANS FM Transmag 2 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
59265-14 28.10.2024 |
Газоанализаторы лазерные, LDS 6 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
71043-18 11.05.2024 |
Газоанализаторы, Calomat 62 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Газоанализаторы поточные (ЭкоЛазер)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 8 | 0 | 5 | 0 | 8 | 0 | 5 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 2 | 2 | 4 | 2 | 6 | 2 | 4 |
Стоимость поверки Газоанализаторы поточные (ЭкоЛазер)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
2217 | 2217 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
LDS6 software |
Не ниже 1.0.314 |
0xCFB6 |
16 битный CRC/CCITT. Полиномиальный 0x1021 (x16 + x12 + х5 + 1) |
Защита ПО СИ обеспечивается кодом доступа.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "А" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286 -2010.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится в виде таблички на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
нет.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к газоанализаторам лазерным LDS 6
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при осуществлении деятельности в области охраны окружающей среды.
Поверка
Поверкаосуществляется по документу МП 59265-14 "Инструкция. Газоанализаторы лазерные LDS 6.Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" 18 сентября 2014 г.
Основные средства поверки:
- ГСО-ПГС: №№ 10253-2013, 10326-2013, 10371-2013, 10375-2013, 10240-13, 10241-2013;
- генератор влажного газа "Родник-4М" по 5К2.844.067 ТУ.
Изготовитель
Фирма "Siemens S.A.S.", Франция
Адрес: IChemin de la Sandlach F-67506, France
Заявитель
:Общество с ограниченной ответственностью "Сименс" (ООО "Сименс")
Адрес: 115084, г. Москва, ул. Большая Татарская, д. 9
Тел./Факс: 495 371108/495 7372399
E- mail: info.ru@siemens.com
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E- mail: office@vniims.ru, www.vniims.ru
Принцип действия газоанализаторов основан на сканировании диодным лазером отдельной спектральной линии поглощения измеряемого компонента газового потока, что обеспечивает высокую селективность прибора и независимость результатов измерения от уровня прозрачности анализируемого потока.
Конструктивно газоанализатор состоит из центрального блока и датчика (сенсорной пары), включающего излучатель и фотоприемник, соединенных гибридным кабелем, содержащим оптоволоконные линии и электрические проводники. Излучение лазера разделяется на пять лучей, три из которых используются для проведения анализа (на трех независимых фотоприемниках), а два - для непрерывного контроля интенсивности излучения лазера и параметров спектральной линии по образцу измеряемого газа, находящемуся в кювете сравнения. Типичное расстояние между излучателем и фотоприемником от 1 до 6 м. На лицевой панели центрального блока находится жидкокристаллический дисплей, на котором отображаются параметры состояния газоанализатора, диапазоны и результаты измерений, а также клавиши управления.
Газоанализатор градуируют при выпуске из производства, градуировочную характеристику рекомендуется контролировать через 6 месяцев.
Датчик поставляется в обычном или взрывозащищенном исполнении 0Ехia IICT4.
Центральный модуль устанавливается в 19 дюймовую стойку, а сенсорная пара прибора устанавливается непосредственно на газоходах с помощью фланцев.

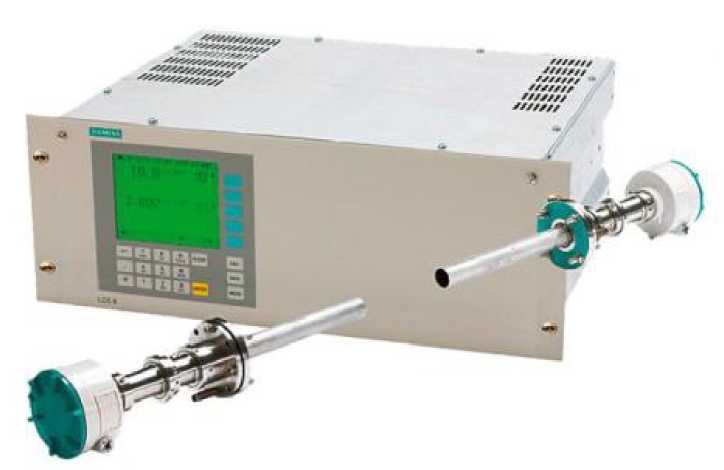

Рис.1 Фотография внешнего вида с газоанализатора лазерного LDS 6.
