Номер по Госреестру СИ: 24799-14
24799-14 Газоанализаторы
(Ultramat 23)
Назначение средства измерений:
Газоанализаторы Ultramat 23 предназначены для измерений содержания оксида углерода, диоксида углерода, метана, этилена, гексана, диоксида серы, оксида азота, закиси азота, диоксида азота, гексафторида серы, кислорода и сероводорода в отходящих газах топливосжигающих установок, а также в невзрывоопасных смесях с воздухом, азотом и другими газами.

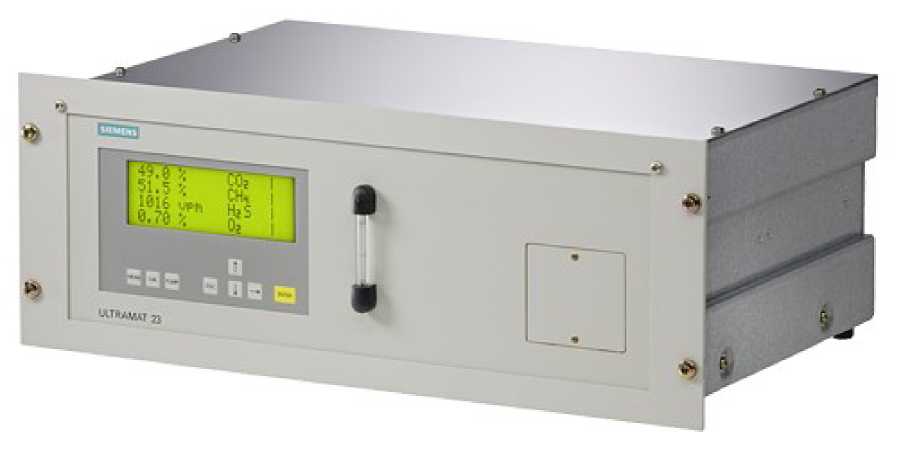

Внешний вид.
Газоанализаторы
Рисунок № 1

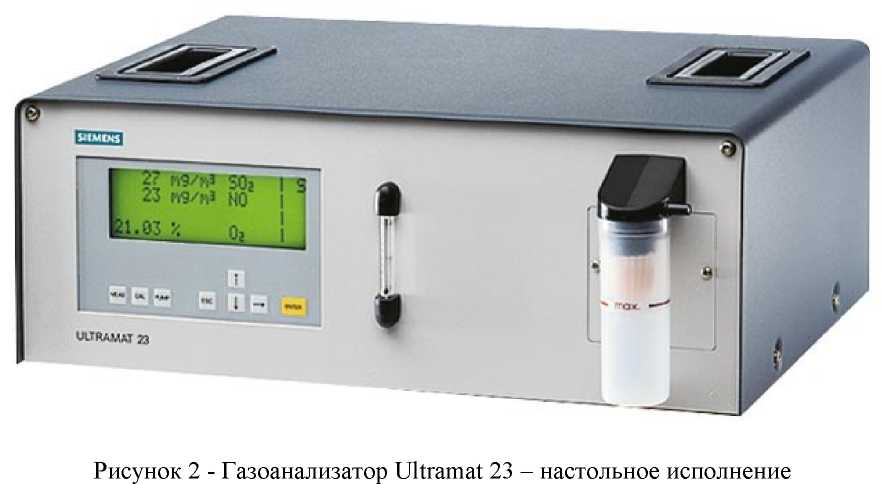

Внешний вид.
Газоанализаторы
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 03.07.2024
Номер записи -
ID в реестре СИ - 330099
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных, исполнение 7МВ23х7, исполнение 7MB23350PE063AA1, газоанализатор Ultramat 23, Ultromat 23, Ultramat 23., Ultramat 23 СО (0…5)%, Ultramat 23, Ultramat 23, Ultramat, CO, -,
Производитель
Изготовитель - Фирма "Siemens SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Статистика
Кол-во поверок - 210
Выдано извещений - 3
Кол-во периодических поверок - 131
Кол-во средств измерений - 73
Кол-во владельцев - 36
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 361 дн.
Приказы РСТ, где упоминается данный тип СИ
№358 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1281 от 2016.09.09 О внесении изменений в описание типа на системы автоматизированные контроля выхлопных газов АСКВГ
№1509 от 2019.07.03 О продлении срока действия свидетельств об утверждении типа средств измерений
№1452 от 2021.07.23 О внесении изменений в сведения об утвержденном типе средств измерений
Наличие аналогов СИ: Газоанализаторы (Ultramat 23)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
24799-14 Газоанализаторы (Ultramat 23) Фирма "Siemens SAS" (ФРАНЦИЯ ) |
88019-23 Газоанализаторы поточные (ЭкоСпектр) Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР") (РОССИЯ Московская обл., г. Дубна) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22660-12 25.11.2026 |
Устройства, SITRANS FM Magflo Verificator Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
24799-14 03.07.2024 |
Газоанализаторы, Ultramat 23 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
35024-12 25.11.2026 |
Расходомеры-счётчики электромагнитные, SITRANS FM Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
35025-15 27.12.2024 |
Расходомеры-счетчики ультразвуковые, SITRANS F US Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
41714-09 14.10.2024 |
Газоанализаторы (анализаторы кислорода газовые), Oxymat 64 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45743-10 30.07.2025 |
Преобразователи давления измерительные, Sitrans P типа 7MF (DSIII, DSIII РА, DSIII FF. Р300, Р300 PA, P300 FF, Z, ZD, Compact, MPS, P250, P280) Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев |
|
49373-12 26.03.2017 |
Газоанализаторы, CALOMAT 62 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
54035-13 28.05.2023 |
Расходомеры-счётчики электромагнитные, SITRANS FM Transmag 2 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
59265-14 28.10.2024 |
Газоанализаторы лазерные, LDS 6 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
71043-18 11.05.2024 |
Газоанализаторы, Calomat 62 Фирма "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Газоанализаторы поточные (ЭкоСпектр)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ООО ИЭЦ "ДИАГНОСТИКА" (1801) | 20 | 0 | 17 | 1 | 12 | 0 | 9 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "КНПЗ" (RA.RU.310599) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ПАО АК АЛРОСА (RA.RU.311580) | 3 | 0 | 3 | 0 | 1 | 0 | 1 | |||
| ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
| ПАО (RA.RU.311580) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 11 | 5 | 6 | 0 | 7 | 5 | 2 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 0 | 0 | 3 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 16 | 4 | 0 | 16 | 0 | 16 | 0 | 16 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 5 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 16 | 0 | 10 | 0 | 16 | 0 | 10 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Мурманский ЦСМ» (RA.RU.311466) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПО «ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО (RA.RU.311580) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 7 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 14 | 4 | 0 | 14 | 0 | 14 | 0 | 14 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НМОП" (RA.RU.311359) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЦМ" (RA.RU.310581) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Газоанализаторы поточные (ЭкоСпектр)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2366 | 2390 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 2390 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
1119 | 2390 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 2390 |
|
ФБУ Липецкий ЦСМ Липецкая область |
4892 | 2390 |
Программное обеспечение
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
-
1) встроенное;
-
2) автономное.
Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- переключение (ручное и автоматическое) диапазонов измерений;
- отображение результатов измерений на дисплее;
- формирование выходных аналогового и цифрового сигналов;
- формирование релейного выходного сигнала;
- самодиагностику аппаратной части газоанализатора;
- корректировку (ручную и автоматическую) нулевых показаний и чувствительности.
ПО газоанализатора реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;
2) вычисление значений выходного аналогового сигнала;
-
3) сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;
-
4) непрерывную самодиагностику аппаратной части газоанализатора.
Номер версии ПО отображается на дисплее газоанализатора в меню Analyzer status -> Factory settings soft.
Автономное ПО «SIPROM GA» для персонального компьютера под управлением ОС Microsoft Windows не ниже 98/NT/2000/XP/Vista/7 разработано производителем и предназначено для:
- отображение результатов измерений на дисплее персонального компьютера в виде диаграмм и кривых;
- чтение значений диагностических параметров (журнал регистрации событий и др.);
- чтение, изменение и запись параметров газоанализатора (настройка, конфигурирование и пр.)
- запись и чтение пользовательских данных в EEPROM газоанализатора;
- мониторинг систем газового анализа;
- загрузка обновленного встроенного ПО газоанализатора (firmware).
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
«Ultramat 23 firmware» |
«Ultramat 23 firmware» (UV-module) |
«SipromGA.exe» |
|
Номер версии (идентификационный номер) ПО |
2.15.04 |
4.02.05 |
1.11.06 |
|
Цифровой идентификатор ПО |
0x7D71 |
- |
d3494b7a8eda2ea09844 1d289a3dab1a |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
- |
MD5 |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам ПО соответствующих версий. | |||
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Газоанализатор Ultramat 23. Руководство по эксплуатации» (ред. 07/2018), раздел 7.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам Ultramat 23Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Принцип действия газоанализаторов Ultramat 23 (далее - газоанализаторы):
-
- оптический инфракрасный, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от содержания;
-
- электрохимический для измерения кислорода и сероводорода;
-
- парамагнитный для измерения кислорода;
-
- ультрафиолетовая (УФ) фотометрия для измерения диоксида серы и диоксида азота.
Газоанализаторы представляют собой стационарные автоматические многоканальные приборы непрерывного действия.
Выпускаются следующие исполнения газоанализаторов:
-
- 7MB23x5-... - 1 инфракрасный измерительный канал, опция - измерительный канал O2;
-
- 7MB23x7-. - 2 инфракрасных измерительных канала, опция - измерительный канал O2;
-
- 7MB23x8-. - 3 инфракрасных измерительных канала, опция - измерительный канал O2;
-
- исполнение для применения на производстве биогаза, измерение CO2 и CH4 инфракрасным датчиком, O2 и H2S - электрохимическими датчиками.
При установке в газоанализатор парамагнитного или электрохимического датчика O2 возможно измерение до 3 компонентов с помощью инфракрасных датчиков.
Исполнения 7MB23x5, 7MB23x7, 7MB23x8 могут быть дополнительно укомплектованы УФ-модулем (UV-module).
Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе (19”, 4 монтажные единицы установки) и для установки на стол или в стойку. Настольное исполнение корпуса газоанализатора отличается отсутствием монтажной рамки, наличием 2 заглубленных ручек на верхней панели и 4-х резиновых опор.
На лицевой панели газоанализатора расположены жидкокристаллический дисплей, индика-тор(ы) расхода и фильтр(ы) (не для всех исполнений) и органы управления; на задней панели -штуцеры для подачи и сброса анализируемой пробы, нулевого газа и газа для настройки, продувочного газа и др., а также клеммы для электрических подключений (питание, выходные сигналы и др.).
Отбор пробы - принудительный, за счет внешнего побудителя расхода; имеется возможность установки встроенного побудителя расхода.
Газоанализаторы обеспечивают выходные сигналы:
- показания встроенного жидкокристаллического дисплея;
- аналоговый выходной сигнал 0/2/4-20 мА по каждому измерительному каналу (изолированный, максимальное сопротивление нагрузки 750 Ом);
- цифровой выходной сигнал RS485 (сеть ELAN);
- по дополнительному заказу доступны преобразователи RS485/RS232, RS485/USB, RS485/Ethernet, модуль PROFIBUS;
- релейный выходной сигнал (неисправность, сервисные функции, срабатывание сигнализации, идентификация диапазонов измерений, подключение внешних электромагнитных клапанов и пр.).
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов в анализируемой среде;
- отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее;
- формирование унифицированного выходного аналогового токового сигнала постоянного тока 0/2/4 - 20 мА;
-
- формирование выходного цифрового сигнала RS485;
-
- переключение контактов реле.
Газоанализаторы выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.
По защищенности от проникновения внешних твердых предметов и воды газоанализаторы соответствует степени защиты не ниже IP20 по ГОСТ 14254-96.
Заводской (серийный) номер газоанализатора указывается на табличке, расположенной на задней панели газоанализатора, в виде буквенно-цифрового обозначения. Знак поверки наносится на лицевую панель газоанализатора или на свидетельство о поверке.
Внешний вид газоанализаторов приведен на рисунках 1 и 2.
Рисунок 1 - Газоанализатор Ultramat 23 - исполнение для монтажа в стойку
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов
|
Определяемый компонент |
Диапазон показаний объемной доли / массовой концен трации определяемого компонента |
Диапазон измерений объемной доли / массовой концентрации определяемого компонента |
Пределы допускаемой основной погрешности 1) | |
|
приведенной 2), % |
относительной, % | |||
|
CO |
от 0 до 50 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 50 млн-1 |
±10 |
±10 |
|
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
±5 | ||
|
от 0 до 150 млн-1 |
от 0 до 150 млн-1 |
±5 | ||
|
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
±5 | ||
|
от 0 до 250 млн-1 |
от 0 до 250 млн-1 |
±5 | ||
|
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±5 | ||
|
от 0 до 750 млн-1 |
от 0 до 750 млн-1 |
±5 | ||
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±5 | ||
|
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±5 | ||
|
от 0 до 2500 млн-1 |
от 0 до 2500 млн-1 |
±5 | ||
|
от 0 до 5000 млн-1 (от 0 до 0,5 %) |
от 0 до 5000 млн-1 (от 0 до 0,5 %) |
±2,5 | ||
|
от 0 до 10000 млн-1 (от 0 до 1 %) |
от 0 до 10000 млн-1 (от 0 до 1 %) |
±2,5 | ||
|
от 0 до 2,0 % |
от 0 до 2,0 % |
±2,5 | ||
|
от 0 до 2,5 % |
от 0 до 2,5 % |
±2,5 | ||
|
Определяемый компо нент |
Диапазон показаний объемной доли / массовой концен трации определяемого компонента |
Диапазон измерений объемной доли / массовой концентрации определяемого компонента |
Пределы допускаемой основной погрешности 1) | |
|
приведенной 2), % |
относительной, % | |||
|
от 0 до 5,0 % |
от 0 до 5,0 % |
±2,5 | ||
|
от 0 до 10 % |
от 0 до 10 % |
±2,5 | ||
|
от 0 до 20 % |
от 0 до 20 % |
±1,0 | ||
|
от 0 до 25 % |
от 0 до 25 % |
±1,0 | ||
|
от 0 до 50 % |
от 0 до 50 % |
±0,5 | ||
|
от 0 до 100 % |
от 0 до 100 % |
±0,5 | ||
|
CO (TUV version) |
от 0 до 75 мг/м3 |
от 0 до 20 мг/м3 св. 20 до 75 мг/м3 |
±10 |
±10 |
|
от 0 до 100 мг/м3 |
от 0 до 100 мг/м3 |
±6 | ||
|
от 0 до 150 мг/м3 |
от 0 до 150 мг/м3 |
±6 | ||
|
от 0 до 200 мг/м3 |
от 0 до 200 мг/м3 |
±5 | ||
|
от 0 до 250 мг/м3 |
от 0 до 250 мг/м3 |
±5 | ||
|
от 0 до 400 мг/м3 |
от 0 до 400 мг/м3 |
±5 | ||
|
от 0 до 500 мг/м3 |
от 0 до 500 мг/м3 |
±5 | ||
|
от 0 до 750 мг/м3 |
от 0 до 750 мг/м3 |
±5 | ||
|
от 0 до 1000 мг/м3 |
от 0 до 1000 мг/м3 |
±5 | ||
|
от 0 до 1250 мг/м3 |
от 0 до 1250 мг/м3 |
±5 | ||
|
от 0 до 1500 мг/м3 |
от 0 до 1500 мг/м3 |
±5 | ||
|
от 0 до 2000 мг/м3 |
от 0 до 2000 мг/м3 |
±5 | ||
|
CO2 |
от 0 до 50 млн-1 |
от 0 до 50 млн-1 |
±10 | |
|
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
±10 | ||
|
от 0 до 150 млн-1 |
от 0 до 150 млн-1 |
±10 | ||
|
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
±10 | ||
|
от 0 до 250 млн-1 |
от 0 до 250 млн-1 |
±10 | ||
|
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±8 | ||
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±8 | ||
|
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±6 | ||
|
от 0 до 2500 млн-1 |
от 0 до 2500 млн-1 |
±6 | ||
|
от 0 до 5000 млн-1 (от 0 до 0,5 %) |
от 0 до 5000 млн-1 (от 0 до 0,5 %) |
±4 | ||
|
от 0 до 10000 млн-1 (от 0 до 1,0 %) |
от 0 до 10000 млн-1 (от 0 до 1,0 %) |
±4 | ||
|
от 0 до 2,0 % |
от 0 до 2,0 % |
±3 | ||
|
от 0 до 2,5 % |
от 0 до 2,5 % |
±3 | ||
|
от 0 до 5,0 % |
от 0 до 5,0 % |
±3 | ||
|
от 0 до 10 % |
от 0 до 10 % |
±2 | ||
|
от 0 до 20 % |
от 0 до 20 % |
±2 | ||
|
от 0 до 25 % |
от 0 до 25 % |
±2 | ||
|
от 0 до 50 % |
от 0 до 50 % |
±2 | ||
|
от 0 до 100 % |
от 0 до 100 % |
±1 | ||
|
CH4 |
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
±6 | ||
|
от 0 до 250 млн-1 |
от 0 до 250 млн-1 |
±6 | ||
|
Определяемый компо нент |
Диапазон показаний объемной доли / массовой концен трации определяемого компонента |
Диапазон измерений объемной доли / массовой концентрации определяемого компонента |
Пределы допускаемой основной погрешности 1) | |
|
приведенной 2), % |
относительной, % | |||
|
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±6 | ||
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±5 | ||
|
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±5 | ||
|
от 0 до 2500 млн-1 |
от 0 до 2500 млн-1 |
±5 | ||
|
от 0 до 0,5 % |
от 0 до 0,5 % |
±2,5 | ||
|
от 0 до 1,0 % |
от 0 до 1,0 % |
±2,5 | ||
|
от 0 до 2,0 % |
от 0 до 2,0 % |
±2,5 | ||
|
от 0 до 2,5 % |
от 0 до 2,5 % |
±2,5 | ||
|
от 0 до 5,0 % |
от 0 до 5,0 % |
±2,5 | ||
|
от 0 до 10 % |
от 0 до 10 % |
±2,5 | ||
|
от 0 до 20 % |
от 0 до 20 % |
±2 | ||
|
от 0 до 50 % |
от 0 до 50 % |
±2 | ||
|
от 0 до 100 % |
от 0 до 100 % |
±2 | ||
|
C2H4 |
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±15 | |
|
от 0 до 5000 млн-1 |
от 0 до 5000 млн-1 |
±15 | ||
|
от 0 до 10000 млн-1 |
от 0 до 10000 млн-1 |
±10 | ||
|
СбН14 |
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±8 | |
|
от 0 до 5000 млн-1 |
от 0 до 5000 млн-1 |
±6 | ||
|
от 0 до 10000 млн-1 |
от 0 до 10000 млн-1 |
±6 | ||
|
SO2 |
от 0 до 150 млн-1 |
от 0 до 150 млн-1 |
±6 | |
|
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
±6 | ||
|
от 0 до 250 млн-1 |
от 0 до 250 млн-1 |
±6 | ||
|
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±6 | ||
|
от 0 до 750 млн-1 |
от 0 до 750 млн-1 |
±6 | ||
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±6 | ||
|
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±6 | ||
|
от 0 до 2500 млн-1 |
от 0 до 2500 млн-1 |
±6 | ||
|
от 0 до 5000 млн-1 (от 0 до 0,5 %) |
от 0 до 5000 млн-1 (от 0 до 0,5 %) |
±6 | ||
|
от 0 до 10000 млн-1 (от 0 до 1 %) |
от 0 до 10000 млн-1 (от 0 до 1 %) |
±6 | ||
|
от 0 до 2 % |
от 0 до 2 % |
±6 | ||
|
от 0 до 2,5 % |
от 0 до 2,5 % |
±6 | ||
|
SO2 (TUV version) |
от 0 до 400 мг/м3 |
от 0 до 400 мг/м3 |
±6 | |
|
от 0 до 1000 мг/м3 |
от 0 до 1000 мг/м3 |
±6 | ||
|
от 0 до 2000 мг/м3 |
от 0 до 2000 мг/м3 |
±6 | ||
|
NO |
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
±15 | |
|
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
±10 | ||
|
от 0 до 250 млн-1 |
от 0 до 250 млн-1 |
±10 | ||
|
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±10 | ||
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±8 | ||
|
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±8 | ||
|
от 0 до 2500 млн-1 |
от 0 до 2500 млн-1 |
±8 | ||
|
Определяемый компо нент |
Диапазон показаний объемной доли / массовой концен трации определяемого компонента |
Диапазон измерений объемной доли / массовой концентрации определяемого компонента |
Пределы допускаемой основной погрешности 1) | |
|
приведенной 2), % |
относительной, % | |||
|
от 0 до 5000 млн-1 |
от 0 до 5000 млн-1 |
±8 | ||
|
NO (TUV version) |
от 0 до 100 мг/м3 |
от 0 до 100 мг/м3 |
±15 | |
|
от 0 до 150 мг/м3 |
от 0 до 150 мг/м3 |
±15 | ||
|
от 0 до 200 мг/м3 |
от 0 до 200 мг/м3 |
±10 | ||
|
от 0 до 250 мг/м3 |
от 0 до 250 мг/м3 |
±10 | ||
|
от 0 до 400 мг/м3 |
от 0 до 400 мг/м3 |
±10 | ||
|
от 0 до 500 мг/м3 |
от 0 до 500 мг/м3 |
±10 | ||
|
от 0 до 750 мг/м3 |
от 0 до 750 мг/м3 |
±10 | ||
|
от 0 до 1000 мг/м3 |
от 0 до 1000 мг/м3 |
±8 | ||
|
от 0 до 1250 мг/м3 |
от 0 до 1250 мг/м3 |
±8 | ||
|
от 0 до 2000 мг/м3 |
от 0 до 2000 мг/м3 |
±8 | ||
|
N2O |
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
±20 | |
|
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
±20 | ||
|
от 0 до 250 млн-1 |
от 0 до 250 млн-1 |
±20 | ||
|
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±20 | ||
|
SF6 |
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±10 | ||
|
от 0 до 2500 млн-1 |
от 0 до 2500 млн-1 |
±10 | ||
|
H2S (сенсор от 5 до 50 млн-1) |
от 0 до 5 млн-1 |
от 0 до 5 млн-1 |
±20 | |
|
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±20 | ||
|
от 0 до 25 млн-1 |
от 0 до 10 млн-1 св. 10 до 25 млн-1 |
±12 |
± 12 | |
|
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 50 млн-1 |
±12 |
±12 | |
|
H2S (сенсор от 500 до 5000 млн-1) |
от 0 до 500 млн-1 |
от 0 до 500 млн-1 |
±12 | |
|
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±12 | ||
|
от 0 до 2000 млн-1 |
от 0 до 2000 млн-1 |
±12 | ||
|
от 0 до 5000 млн-1 |
от 0 до 5000 млн-1 |
±12 | ||
|
O2 (электрохимическая ячейка) |
от 0 до 5 % |
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
от 0 до 10 % |
±4 | ||
|
от 0 до 21 % |
от 0 до 21 % |
±2 | ||
|
от 0 до 25 % |
от 0 до 25 % |
±2 | ||
|
O2 (парамагнитный) |
от 0 до 2 % |
от 0 до 2 % |
±5 | |
|
от 0 до 5 % |
от 0 до 5 % |
±4 | ||
|
от 0 до 10 % |
от 0 до 10 % |
±4 | ||
|
от 0 до 25 % |
от 0 до 25 % |
±2 | ||
|
Определяемый компонент |
Диапазон показаний объемной доли / массовой концен трации определяемого компонента |
Диапазон измерений объемной доли / массовой концентрации определяемого компонента |
Пределы допускаемой основной погрешности 1) | |
|
приведенной 2), % |
относительной, % | |||
|
от 0 до 50 % |
от 0 до 50 % |
±1 | ||
|
от 0 до 100 % |
от 0 до 100 % |
±1 | ||
|
SO2 (УФ) |
от 0 до 50 мг/м3 |
от 0 до 50 мг/м3 |
±10 | |
|
от 0 до 100 мг/м3 |
от 0 до 100 мг/м3 |
±6 | ||
|
от 0 до 500 мг/м3 |
от 0 до 500 мг/м3 |
±6 | ||
|
от 0 до 1000 мг/м3 |
от 0 до 1000 мг/м3 |
±6 | ||
|
от 0 до 1250 мг/м3 |
от 0 до 1250 мг/м3 |
±6 | ||
|
N02 (УФ) |
от 0 до 50 мг/м3 |
от 0 до 50 мг/м3 |
±20 | |
|
от 0 до 100 мг/м3 |
от 0 до 100 мг/м3 |
±20 | ||
|
от 0 до 500 мг/м3 |
от 0 до 500 мг/м3 |
±15 | ||
|
от 0 до 1000 мг/м3 |
от 0 до 1000 мг/м3 |
±6 | ||
|
от 0 до 1250 мг/м3 |
от 0 до 1250 мг/м3 |
±6 | ||
1) В нормальных условиях измерений.
2) Нормирующее значение - разность между верхним и нижним пределами диапазона измерений
Таблица 3 - Метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Пределы допускаемой вариации выходного сигнала газоанализатора, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры анализируемой среды на каждые 10 0С, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Предел допускаемого времени установления показаний по уровню 0,9 (Т0,9), с
|
40 30 / 40 / 80 60 60 |
|
Время прогрева газоанализатора, мин, не более |
120 |
|
Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Нормальные условия измерений:
для SO2 (УФ), NO2 (УФ) от 0 до 50 мг/м3, от 0 до 100 мг/м3 для остальных определяемых компонентов
|
от +23 до +27 от +15 до +25 от 30 до 80 от 84,4 до 106,7 |
Таблица 4 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Номинальное значение напряжения питания переменным током частотой 50/60 Гц |
от 100 до 230 |
|
Пределы допускаемого отклонения от номинального значения |
+ 10 / - 15 % |
|
Потребляемая электрическая мощность, ВА, не более |
60 |
|
Габаритные размеры и масса газоанализаторов |
указаны в таблице 5 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
24 000 |
|
Условия эксплуатации - диапазон температуры окружающей среды, oC: для канала H2S |
от +5 до +40 |
|
для остальных каналов |
от +5 до +45 |
|
- диапазон температуры анализируемой среды, oC |
от 0 до +50 |
|
- диапазон относительной влажности окружающей среды |
до 90 (без конден- |
|
при температуре 25 oC, % |
сации) |
|
- диапазон атмосферного давления, кПа: для канала H2S |
от 75 до 120 |
|
для остальных каналов |
от 60 до 120 |
Таблица 5 - Габаритные размеры и масса газоанализаторов
|
Исполнение |
Габаритные размеры, мм |
Масса, кг | ||
|
высота |
ширина |
глубина | ||
|
Ultramat 23, исполнение для монтажа в стойку |
177 |
483 |
362 |
10 |
|
Ultramat 23, настольное исполнение |
159 |
440 |
392 |
10 |
