Номер по Госреестру СИ: 26778-09
26778-09 Преобразователи измерительные
(Взлет АС)
Назначение средства измерений:
Преобразователи измерительные «ВЗЛЕТ АС» предназначены для одно- и многоканальных измерительных преобразований сигналов постоянного тока, напряжения, электрического сопротивления, частотно-импульсных сигналов, сигналов интерфейсов и сигналов с дискретным изменением параметров..
Программное обеспечение
Преобразователи измерительные «ВЗЛЕТ АС» имеют встроенное программное обеспечение.
Программное обеспечение выполняет измерительное преобразование сигналов, поступающих от первичных (промежуточных) устройств, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерительных преобразований и их вывод на устройство индикации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
ДРУгие идентификационные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ВЗЛЕТ АС |
VZLJOT 90.00.02.00 |
0x7C6E |
— |
CRC16 |
Влияние на метрологически значимое ПО преобразователей измерительных «ВЗЛЕТ АС» через интерфейсы связи отсутствует. Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Защита ПО преобразователей измерительных «ВЗЛЕТ АС» от преднамеренных и непреднамеренных изменений соответствует уровню «С». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

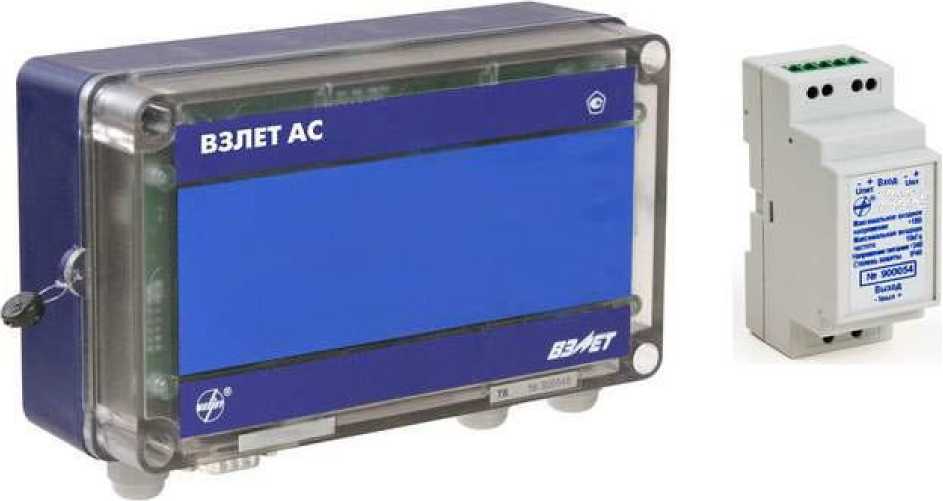

Рисунок 1 - Общий вид преобразователей измерительных «ВЗЛЕТ АС»

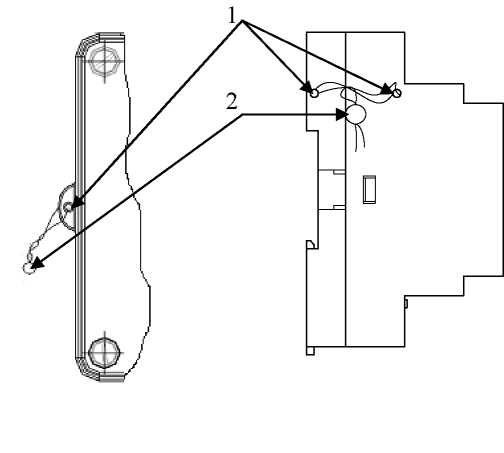

Для защиты от несанкционированного доступа корпус преобразователя должен быть опломбирован в соответствии с рисунком 2.
1 - пломбировочное отверстие;
2 - пломба .

Рисунок 2 - Схема пломбировки преобразователей измерительных «ВЗЛЕТ АС»
Знак утверждения типа
Знак утверждения типананосится на преобразователи методами шелкографии, термопечати и металлографики, а также на титульный лист паспорта типографским способом.
Лист № 4 Всего листов 5Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным «ВЗЛЕТ АС»1 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 -30 А.
2 Преобразователи измерительные «ВЗЛЕТ АС». Технические условия. ТУ 4217-056-44327050-2003 (В56.00-00.00 ТУ)
Поверка
Поверкаосуществляется по документу В56.00-00.00 РЭ «Преобразователи измерительные «ВЗЛЕТ АС». Руководство по эксплуатации», раздел 4 «Методика поверки», согласованному ГЦИ СИ ВНИИР 03 декабря 2003 г.
Основные средства поверки:
- магазин сопротивлений Р4831, 2.704.0001ТУ, пределы допускаемого отклонения сопротивления ±0,022%;
- вольтметр В7-54, УШЯИ.411182.001 ТУ, диапазон 10 мкВ - 1000 В, основная погрешность измерения постоянного напряжения ±0,002%, основная погрешность измерения силы постоянного тока ±0,015%;
- частотомер Ч3-64, ДЛИ 2.721.066 ТУ, диапазон 0 - 150 МГц, относительная погрешность ±0,01%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Акционерное общество «ВЗЛЕТ» (АО «ВЗЛЕТ») ИНН 7826013976198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит.БМ
Телефон (812) 714-75-32, факс (812) 714-71-38
E-mail: mail@vzljot.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»Юридический адрес: 420088 г. Казань, ул.2-я Азинская, д. 7А
Телефон (843) 272-70-62, факс (843) 272-00-32
E-mail: vniirpr@bk.ru
Преобразователи представляют собой микропроцессорные многоканальные измерительные устройства блочно-модульного типа. Измерительные блоки (модули) приборов выполняют преобразования сигналов, поступающих от первичных (промежуточных) устройств. Микропроцессорный модуль преобразователей управляет измерительным процессом, выполняет расчеты; обеспечивает взаимодействие с периферийными устройствами. Модули могут размещаться в одном или в нескольких корпусах.
Преобразователи обеспечивают вывод информации в виде сигналов постоянного тока, напряжения, электрического сопротивления, частотно-импульсных сигналов и сигналов с дискретным изменением параметров, а также сигналов интерфейсов типа RS-232, RS-485, HART, USB. В преобразователях предусмотрена возможность изменения количества и типов каналов измерений и преобразования сигналов. Сервисные функции приборов могут изменяться в соответствии с требованиями заказчика.
Основные технические и метрологические характеристики преобразователей приведены в таблице 2.
Таблица 2
Наименование параметра |
Значение параметра |
Количество каналов измерительных преобразований сигналов постоянного тока |
от 0 до 50 |
Количество каналов измерительных преобразований сигналов напряжения постоянного тока |
от 0 до 50 |
Количество каналов измерительных преобразований сигналов термоэлектродвижущей силы |
от 0 до 50 |
Количество каналов измерительных преобразований частотноимпульсных сигналов |
от 0 до 50 |
Количество каналов измерительных преобразований сигналов электрического сопротивления |
от 0 до 50 |
Количество каналов измерительных преобразований сигналов интерфейсов типа RS232, RS485, HART, USB |
от 0 до 50 |
Диапазон измерения сигналов постоянного тока, мА1) |
от 0 до 20 |
Диапазон измерения сигналов напряжения постоянного тока, В1) |
от - 10 до + 10 |
Диапазон измерения сигналов термоэлектродвижущей силы, мВ1) |
от - 200 до + 200 |
Диапазон частот при измерении частотно-импульсных сигналов, Гц1) |
от 0 до 3 000 |
Диапазон измерения сигналов электрического сопротивления, Ом1) |
от 0 до 2 000 |
Пределы допускаемых относительных погрешностей преобразователей при измерениях и преобразованиях составляют: - по каналам сигналов постоянного тока, электрического сопротивления (сопротивления преобразователей температуры), напряжения постоянного тока, термоэлектродвижущей силы, % |
±0,15 |
- по каналам частотно-импульсных сигналов (измерения частоты), %. |
±0,1 |
Пределы дополнительной абсолютной погрешности преобразователей при измерениях и преобразованиях по каналам частотно-импульсных сигналов (счета количества импульсов) составляют, имп.2) |
±1 |
Пределы допускаемой относительной погрешности измерения времени работы в различных режимах, %, не превышают |
±0,01 |
Питание преобразователей: напряжение переменного тока, В |
220+22/-33 / 36+4/-5 |
частота, Гц |
50±1 |
напряжение постоянного тока (в том числе от автономного источника), В, из ряда |
6, 9, 12, 24, 36 |
Потребляемая мощность, В • А, не более3) |
15 |
Среднее время наработки на отказ, ч |
75 000 |
Средний срок службы, лет |
12 |
1) Значение параметра должно оговариваться при заказе. Набор блоков (модулей), входящих | |
в состав преобразователей, оговаривается при заказе. Номинальные статические характери- | |
стики по входам программируются в зависимости от вида входного |
сигнала, необходимой |
функции преобразования по каналам измерения и требуемого алгоритма работы преобразова- | |
теля. Внутри основных диапазонов начало и конец диапазона измерений могут программиро- | |
ваться любыми. 2) При измерительных преобразованиях сигналов интерфейсов типа RS-232, RS-485, HART, | |
USB, а также сигналов с дискретным изменением параметров, погрешности не вносятся. | |
3) Потребляемая мощность указана для питания от сети переменного тока |
