Номер по Госреестру СИ: 22590-12
22590-12 Уровнемеры ультразвуковые
(ВЗЛЕТ УР)
Назначение средства измерений:
Уровнемеры ультразвуковые «ВЗЛЕТ УР» предназначены для измерения уровня жидких и сыпучих сред.
Внешний вид.
Уровнемеры ультразвуковые

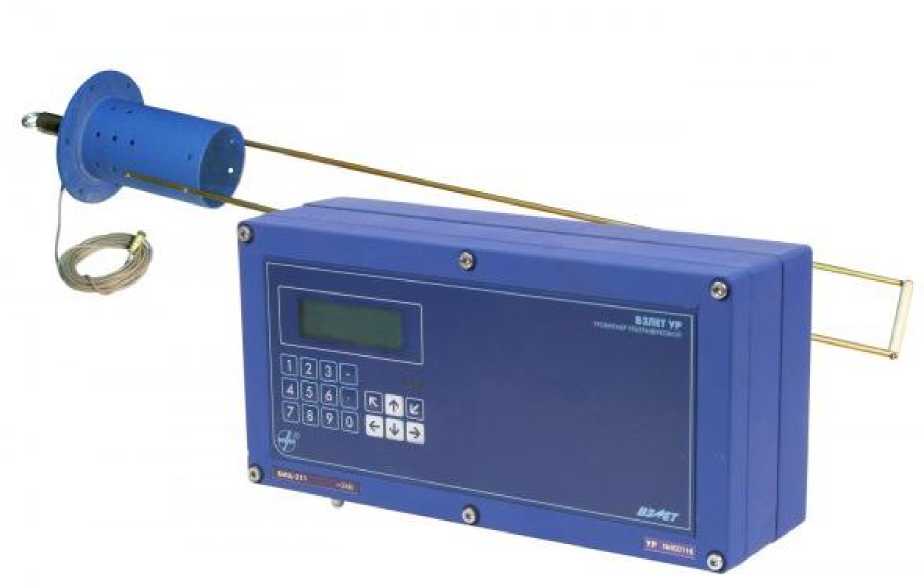

Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.06.2027
Номер записи - 104143
ID в реестре СИ - 326543
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УР-221 Ех, УР-221 Ex, УР-221, УР-211Ex, УР-211 Ех, УР-211 Ex, УР-211, Нет модификации, исполнение УР-211, исполнение БИЦ-211, Взлет УР-221, Взлет УР-211, ВЗЛЕТ УР, БИЦ-211, "Взлет УР",
Производитель
Изготовитель - Акционерное общество "Взлет" (АО "Взлет")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Статистика
Кол-во поверок - 115
Выдано извещений - 3
Кол-во периодических поверок - 33
Кол-во средств измерений - 96
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1369 от 2017.06.19 О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46884 "Уровнемеры ультразвуковые "ВЗЛЕТ УР" и внесении изменений в описание типа
№1471 от 2022.06.17 ПРИКАЗ_Об утверждении типов средств измерений (20)
№755 от 2005.06.01 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ООО "Взлет-Челябинск"
№1087 от 2022.04.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (26)
Наличие аналогов СИ: Уровнемеры ультразвуковые (ВЗЛЕТ УР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
72114-18 Уровнемеры ультразвуковые (SITRANS LU) Фирма "Siemens AG" (ГЕРМАНИЯ ) |
22590-12 Уровнемеры ультразвуковые (Взлет УР) ЗАО "Взлет" (РОССИЯ г.С.-Петербург) |
|
79810-20 Уровнемеры ультразвуковые (SITRANS Probe LU240) Фирма "Siemens AG" (ГЕРМАНИЯ ) |
22590-12 Уровнемеры ультразвуковые (Взлет УР) ЗАО "Взлет" (РОССИЯ г.С.-Петербург) |
Все средства измерений ЗАО "Взлет"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14510-12 19.06.2027 |
Комплексы поверочные, ВЗЛЕТ КПИ Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
22589-12 19.06.2027 |
Расходомеры-счетчики вихревые, ВЗЛЕТ ВРС Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
22590-12 19.06.2027 |
Уровнемеры ультразвуковые, ВЗЛЕТ УР Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
26778-09 01.04.2029 |
Преобразователи измерительные, Взлет АС Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ |
4 года |
|
52856-13 20.06.2027 |
Расходомеры-счётчики электромагнитные, ВЗЛЕТ ЭР модификация Лайт М Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
72202-18 24.08.2029 |
Расходомеры-счётчики электромагнитные, ВЗЛЕТ СК Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
72477-18 13.09.2029 |
Теплосчетчики-регистраторы, ВЗЛЕТ ТСР СМАРТ Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
74739-19 17.04.2029 |
Тепловычислители, ВЗЛЕТ ТСРВ Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
79589-20 20.11.2025 |
Преобразователи измерительные, ВЗЛЕТ АС мод. 2.0 Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
80169-20 18.12.2025 |
Расходомеры-счетчики ультразвуковые, ВЗЛЕТ РГ Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
84382-22 14.01.2027 |
Расходомеры-счетчики ультразвуковые, УРСВ ВЗЛЕТ МР Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
85267-22 12.04.2027 |
Расходомеры-счётчики электромагнитные, ВЗЛЕТ ЭР Лайт М Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
6 лет |
|
87702-22 19.12.2027 |
Теплосчетчики-регистраторы, ВЗЛЕТ ТСР Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Кто поверяет Уровнемеры ультразвуковые (Взлет УР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 4 | 0 | 1 | 0 | 4 | 0 | 1 | ||
| АО "ВЗЛЕТ" (RA.RU.312585) | 71 | 14 | 60 | 1 | 1 | 61 | 60 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 11 | 9 | 2 | 0 | 11 | 9 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 16 | 3 | 0 | 16 | 2 | 16 | 0 | 16 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ВЗЛЕТ-АЛТАЙ СЕРВИС" (RA.RU.311655) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО ИЦ МИТ (RA.RU.312147) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Уровнемеры ультразвуковые (Взлет УР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
6484 | 6065 |
|
ФБУ Липецкий ЦСМ Липецкая область |
4272 | 6065 |
|
ФБУ Липецкий ЦСМ Липецкая область |
5408 | 6065 |
|
ФБУ Липецкий ЦСМ Липецкая область |
8111 | 6065 |
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
9600 | 6065 |
Программное обеспечение
Программное обеспечение (ПО) уровнемеров является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение уровнемеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Программное обеспечение не влияет на метрологические характеристики средства измерений.
Программное обеспечение уровнемеров не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВЗЛЕТ УР |
|
Номер версии (идентификационный номер) ПО |
76.17.02.68 |
|
Цифровой идентификатор ПО |
0Х0682А |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC16 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель уровнемера ультразвукового «ВЗЛЕТ УР» методом шелкографии или металлографики и в центр титульного листа паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым «ВЗЛЕТ УР»
ГОСТ 8.477-82 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений уровня жидкости
ТУ 4214-017-44327050-2001 (В17.00-00.00 ТУ) Уровнемеры ультразвуковые
«ВЗЛЕТ УР». Технические условия
Поверка
Поверкаосуществляется по документу В17.00-00.00РЭ «Уровнемеры ультразвуковые «ВЗЛЕТ УР». Руководство по эксплуатации», раздел «Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 13 апреля 2012 г.
Основные средства поверки:
-
- установка поверочная уровнемерная, ГОСТ 8.477-82;
-
- комплекс поверочный «ВЗЛЕТ КПИ», В64.00-00.00 ТУ, время задержки ультразвукового сигнала от 10-3 до 106 мкс, пределы относительной погрешности ± 0,15%;
-
- рулетка, 3ПК2-10АНТ-1, цена деления 1 мм, ГОСТ7502-80;
-
- частотомер Ч3-64 ДЛИ 2.721.066 ТУ, относительная погрешность измерения частоты не более ± 0,10 %, абсолютная погрешность измерения количества импульсов не более ± 1 имп;
-
- магазин сопротивлений Р 4831, ГОСТ 23737-79, пределы допускаемого отклонения сопротивления не более ±0,022 %;
-
- вольтметр В7-21 И22.710.004 ТУ, основная погрешность измерения силы тока ±1 0,1 + 0,03 In/Ix |, %, где In, Ix - предел измерения и измеряемое значение силы тока.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке уровнемеров ультразвуковых «ВЗЛЕТ УР», а также на мастику в пломбировочной чашке БИЦ в соответствии с рисунком 2.
Изготовитель
Акционерное общество «Взлет» (АО «Взлет»)
ИНН 7826013976
Адрес: 198097, г. Санкт-Петербург, ул.Трефолева, д.2, лит.БМ
Телефон (факс): 8 (800) 333-888-7, 8 (812) 499-07-38
Web-сайт: www.vzljot.ru
Е-mail: mail@vzljot.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А
Телефон (факс): 8 (843) 272-70-62, 8 (843) 272-00-32
Web-cайт: www.vniir.org
Е-mail: office@vniir.org
Принцип действия уровнемеров ультразвуковых «ВЗЛЕТ УР» основан на измерении времени распространения акустических колебаний от источника излучения до границы раздела сред газ - измеряемая среда и обратно до приемника и определении дистанции от излучающей поверхности до поверхности раздела сред.
Конструктивно уровнемеры ультразвуковые «ВЗЛЕТ УР» состоят из одной или нескольких акустических систем (АС) и блока измерительного цифрового (БИЦ). АС включает в себя пьезоэлектрический преобразователь (ПЭП), предназначенный для излучения и приема ультразвуковых колебаний и звуковод. АС комплектуется реперным отражателем или термопреобразователем сопротивления.
БИЦ формирует зондирующие импульсы для ПЭП, принимает и усиливает сигналы от ПЭП, измеряет времена прохождения ультразвукового сигнала в прямом и обратном направлении, осуществляет расчет вычисляемых параметров, информационный обмен с внешними устройствами и архивирование информации.
Общий вид уровнемеров ультразвуковых «ВЗЛЕТ УР» представлен на рисунке 1.
Рисунок 1 - Общий вид уровнемеров ультразвуковых «ВЗЛЕТ УР»
Пломбировка от несанкционированного доступа блока измерительного цифрового, входящего в состав уровнемера ультразвукового «ВЗЛЕТ УР» осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пломбировочной
чашке винта крепления металлической скобы, которая предотвращает доступ к контактной паре
J3. Место пломбировки уровнемеров ультразвуковых «ВЗЛЕТ УР» представлено на рисунке 2.
|
J3 | ||
|
|S | ||
|
г ,4?ЯВ | ||
|
F | ||
|
/ /'fl |
№■ а |
1 Ж |
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки уровнемеров ультразвуковых «ВЗЛЕТ УР»
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 0 до 15000 |
|
Пределы допускаемой основной абсолютной погрешности при измерении уровня, мм |
± 4 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более |
20 |
|
Параметры электрического питания |
напряжение переменного тока (220'22_33) В частотой (50±1) Гц, либо напряжение постоянного тока 24В |
|
Группа исполнения по ГОСТ Р 52931-2008 (БИЦ):
|
В4 N2 Р1 |
|
Габаритные размеры (БИЦ), мм, не более
|
250 135 90 |
|
Масса (БИЦ), кг, не более |
2,5 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
75 000 |
