Принцип действия теплосчетчиков-регистраторов ВЗЛЕТ ТСР основан на измерении количества и параметров теплоносителя в закрытых и открытых системах теплоснабжения и последующем определении на их основе количества тепловой энергии в соответствии с установленными алгоритмами.

В зависимости от комплекта поставки теплосчетчики-регистраторы ВЗЛЕТ ТСР состоят из следующих составных частей: преобразователей расхода, температуры, давления, тепловычислителя и кабелей связи.

В качестве преобразователей расхода применяются средства измерений, основанные на электромагнитном, ультразвуковом, вихревом и тахометрическом принципе действия с частотно-импульсными, цифровыми стандарта RS-485 и токовыми выходами.

В качестве преобразователей температуры применяются платиновые термопреобразователи сопротивления c классом допуска А и В в соответствии с ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний», в том числе с цифровыми выходами стандарта RS-485.

В качестве преобразователей давления применяются средства измерений с выходным токовым или цифровым сигналом стандарта RS-485 и соответствующих требованиям ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

Количество подключаемых преобразователей расхода, температуры, давления определяется в соответствии с характеристиками тепловычислителя, указанных в его описании типа.

Допускается применение преобразователей измерительных ВЗЛЕТ АС (26778-09), ВЗЛЕТ АС мод. 2.0 (79589-20), Rosemount 644, Rosemount 3144P (56381-14) для преобразования аналоговых выходных сигналов преобразователей расхода, давления, температуры в цифровые.

В качестве тепловычислителей применяются средства измерений, измеряющие электрические сигналы силы постоянного тока, сопротивления, частоты, а также обрабатывающие сигналы цифровых интерфейсов. Тепловычислители производят измерение, вычисление, учет, индикацию, регистрацию, хранение и передачу значений параметров и количества теплоносителя, горячего и холодного водоснабжения, подпитки, тепловой энергии (мощности) в системах теплоснабжения.

Теплосчетчики-регистраторы ВЗЛЕТ ТСР обеспечивают отображение, архивирование в энергонезависимой памяти результатов измерений (тепловой энергии, объемного (массового) расхода, объема (массы), температуры, разности температур, давления) в часовом, суточном и месячном архивах с объемом не менее 1488, 365 и 36 записей для каждого параметра соответственно и параметров функционирования (тип теплосистемы, внештатные ситуации, время работы) с объемом не менее 1200 записей для каждого параметра.

Преобразователи расхода, температуры, давления, тепловычислители, входящие в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР являются средствами измерений утвержденного типа. Количество подключаемых первичных преобразователей зависит от применяемого тепловычис-лителя. Средства измерений, входящие в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР, представлены в таблице 1.

Таблица 1 - Типы и регистрационные номера средств измерений¹, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР______________________________________________

_________________________________Т епловычислители_________________________________ Тепловычислители ВЗЛЕТ ТСРВ (74739-19)___________________________________________

_______________________________Преобразователи расхода²_______________________________ Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» (28363-14); расходомеры-счетчики ультразвуковые УРСВ ВЗЛЕТ МР (84382-22); расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» (20293-10); расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М» (52856-13); расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР Лайт М (85267-22); расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ» (30333-10); расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР» (39735-14); расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР» (86321-22); расходомеры-счетчики жидкости ультразвуковые КАРАТ (44424-10); расходомеры-счетчики жидкости ультразвуковые КАРАТ-520 (44424-12); преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550 (27104-08); преобразователи расхода вихревые электромагнитные ВЭПС-Р (61872-15); счетчики холодной и горячей воды ВМХ и ВМГ (18312-03); счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН (61401-15); счетчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН (61402-15); счетчики крыльчатые холодной и горячей воды СКБ (26343-08); преобразователи расхода электромагнитные ПРЭМ (76327-19); преобразователи расхода ЛГК410 (69536-17); преобразователи расхода электромагнитные МастерФлоу (3100112); расходомеры-счетчики электромагнитные Питерфлоу (66324-16); расходомеры-счетчики жидкости ультразвуковые US800 (21142-11); расходомеры-счетчики жидкости ультразвуковые OPTISONIC (80128-20)_______________________________________________________________

____________________________Преобразователи температуры____________________________ Термопреобразователи сопротивления «ВЗЛЕТ ТПС» (21278-11); комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 (46156-10); комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 (39145-08); термопреобразователи сопротивления Метран-2000 (38550-13); комплекты термопреобразователей сопротивления КТСП-Н (3887817); термопреобразователи сопротивления платиновые ТСП и ТСП-К (65539-16), термопреобразователи сопротивления платиновые ТСП-Н (38959-17); термопреобразователи сопротивления Rosemount 0065 (76007-19); датчики температуры Rosemount 644 (63889-16); термопреобразователи универсальные ТПУ 0304 (50519-17)

_______________________________Преобразователи давления_______________________________ Датчики давления Метран-75 (48186-11); датчики давления Метран-150 (32854-13); датчики давления малогабаритные Корунд (47336-16); преобразователи давления измерительные СДВ (28313-11); датчики давления 415М (59550-14); преобразователи давления измерительные АИР-20/М2 (63044-16); преобразователи давления ПДТВХ-1 (43646-10); датчики давления серий DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU (75925-19); преобразователи давления измерительные MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510 (61533-15); преобразователи давления измерительные MBS 3300, MBS 3350, MBS 4003 (56237-14); датчики давления тензорезистивные ApZ, ALZ, AMZ, ASZ (62292-15)_____________

• ¹ - Интервал между поверками средств измерений, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР, составляет не менее четырех лет.

• ² - Для водяных систем теплоснабжения для измерения объема и объемного расхода теплоносителя применяются преобразователи расхода, удовлетворяющие условию Gmax/Gmin > 50, где Gmax - максимальное нормированное значение расхода, измеряемое теплосчетчиком, м³/ч; Gmin - минимальное нормированное значение расхода, измеряемое теплосчетчиком, м³/ч.

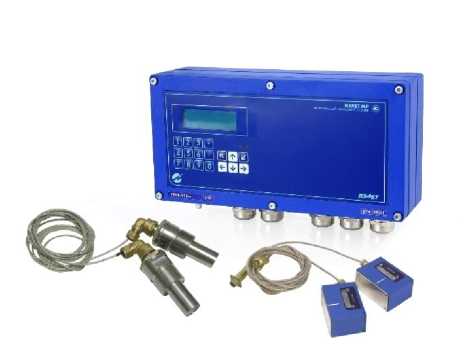

Общий вид теплосчетчиков-регистраторов ВЗЛЕТ ТСР зависит от комплекта поставки. Общий вид средств измерений входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР определятся в соответствии с их описанием типа.

Общие виды и обозначение типа средств измерений, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР представлены на рисунках 1 - 4.

Нанесение знака поверки на теплосчетчики-регистраторы ВЗЛЕТ ТСР не предусмотрено.

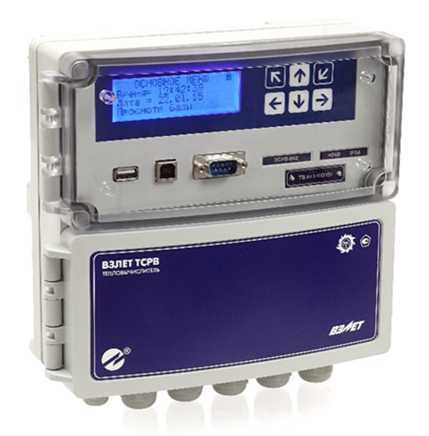

ВЗЛЕТ ТСРВ

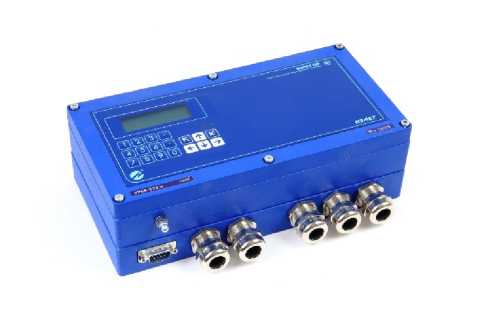

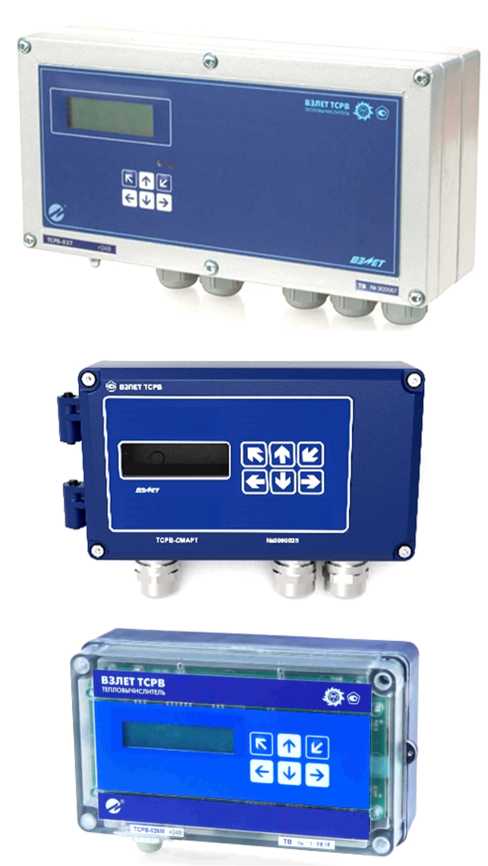

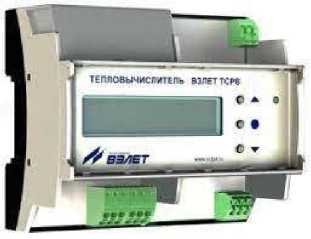

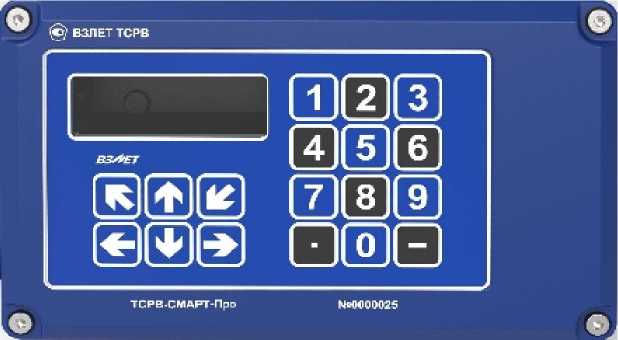

Рисунок 1 - Общий вид и обозначение исполнений тепловычислителя ВЗЛЕТ ТСРВ, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

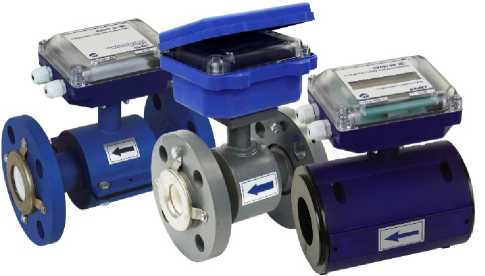

«ВЗЛЕТ ЭМ»

«ВЗЛЕТ ТЭР»

«ВЗЛЕТ ЭР» модификация «Лайт М»

«ВЗЛЕТ ЭР»

ВЗЛЕТ ЭР Лайт М

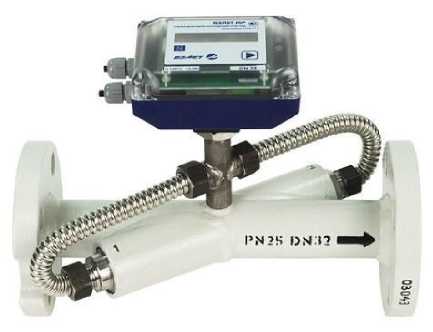

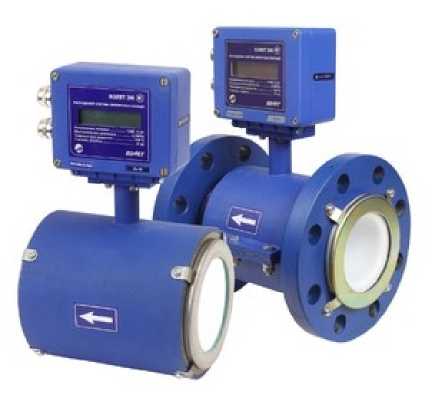

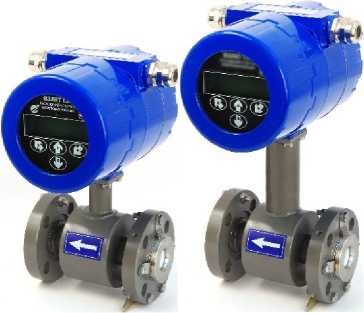

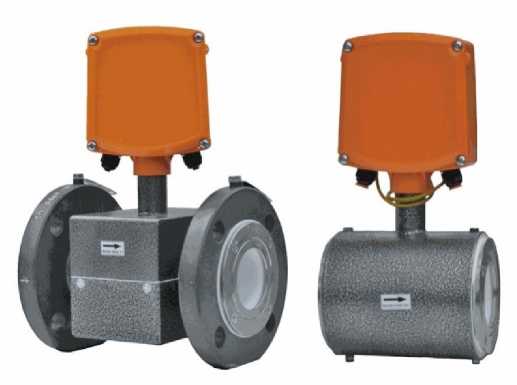

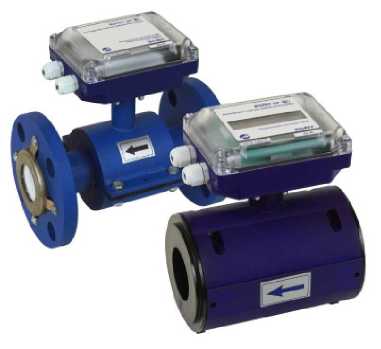

Рисунок 2а - Общий вид и обозначение типа преобразователей расхода, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

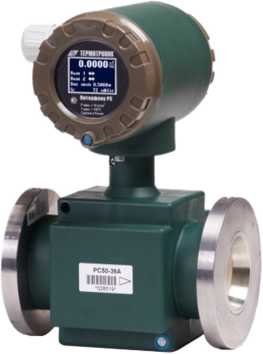

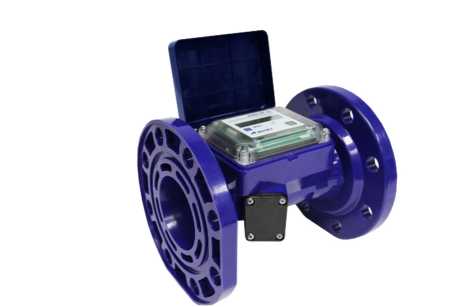

Питерфлоу РС

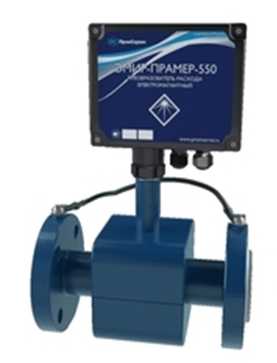

ЭМИР-ПРАМЕР-550

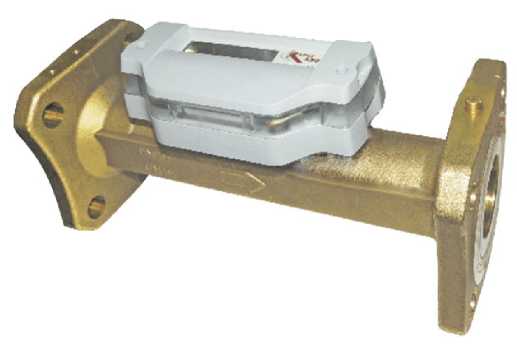

КАРАТ, КАРАТ-520

Рисунок 2б - Общий вид и обозначение типа преобразователей расхода, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

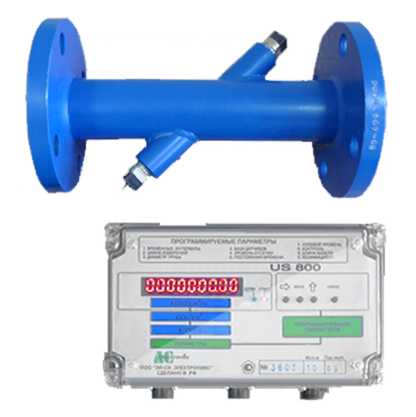

US800

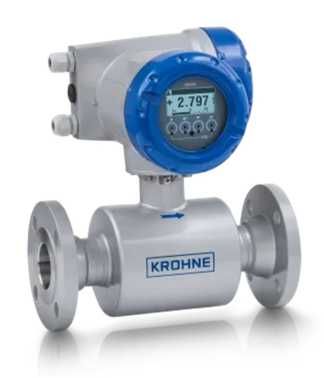

OPTISONIC

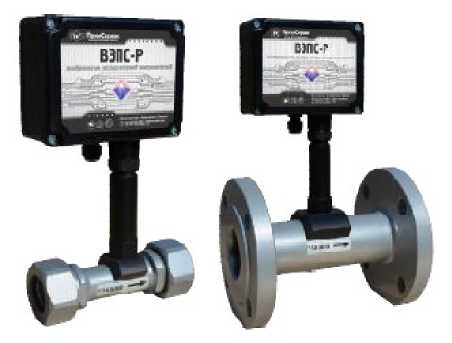

ВЭПС-Р

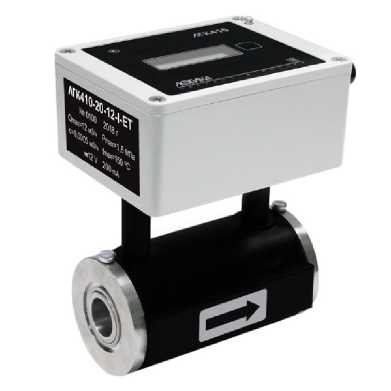

ЛГК410

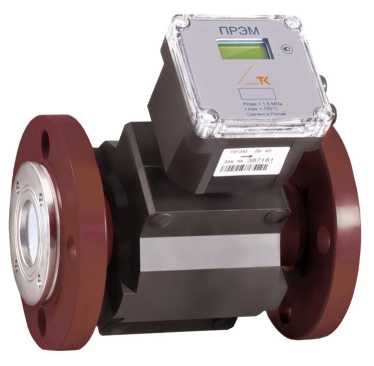

ПРЭМ

МастерФлоу

Рисунок 2в - Общий вид и обозначение типа преобразователей расхода, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

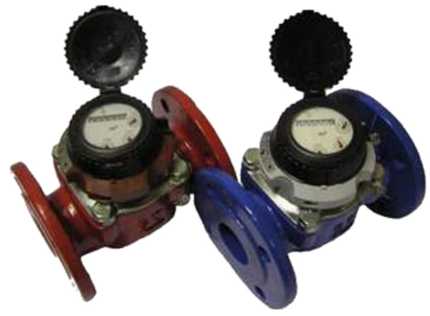

ВМХ и ВМГ

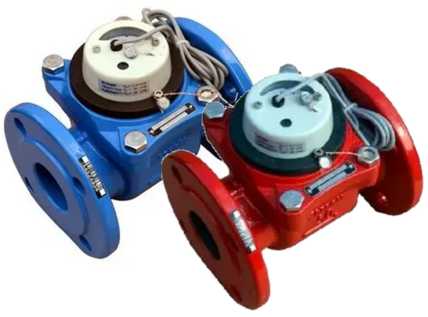

ВСХН, ВСХНд, ВСГН, ВСТН

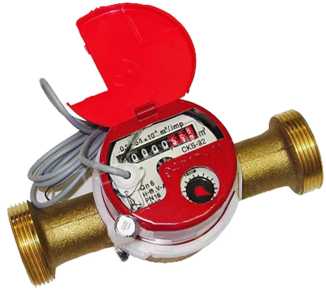

СКБ

Рисунок 2г - Общий вид и обозначение типа преобразователей расхода, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

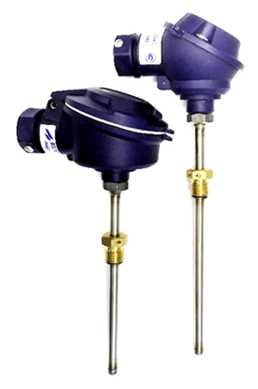

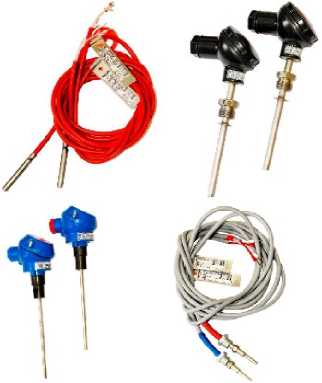

«ВЗЛЕТ ТПС»

ТСП-Н

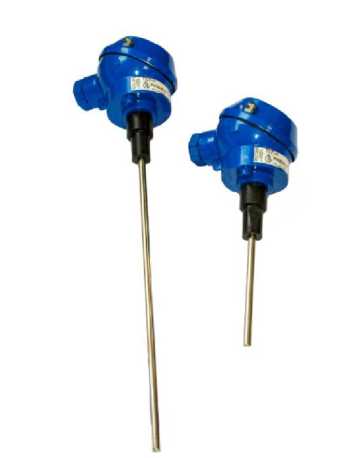

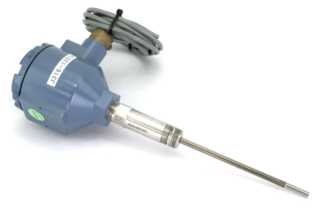

Рисунок 3а - Общий вид и обозначение типа преобразователей температуры, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

КТСП-Н

ТСП и ТСП-К

Метран-2000

КТПТР-01, КТПТР-03, КТПТР-06,

КТПТР-07, КТПТР-08 КТПТР-04, КТПТР-05, КТПТР-05/1

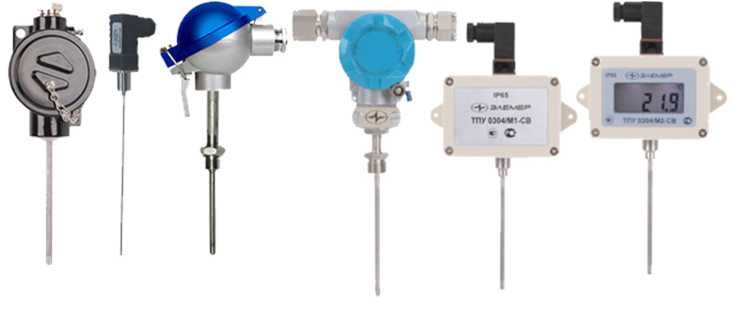

ТПУ 0304

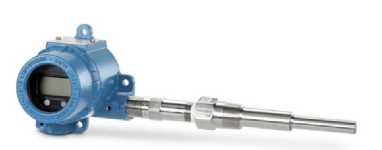

Rosemount 0065

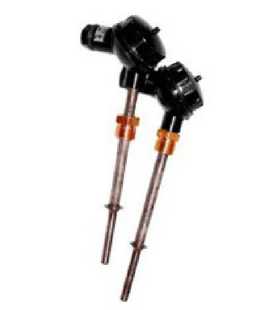

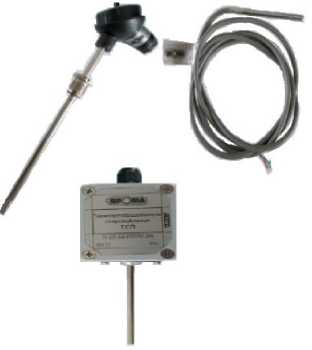

Рисунок 3б - Общий вид и обозначение типа преобразователей температуры, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

Rosemount 644

СДВ

ПДТВХ-1

КОРУНД

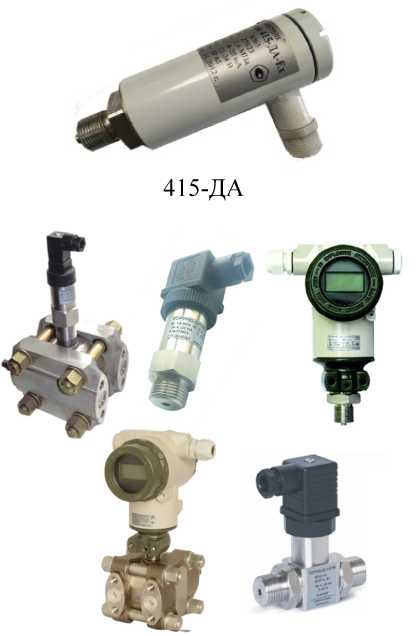

415M

Рисунок 4а - Общий вид и обозначение типа преобразователей давления, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

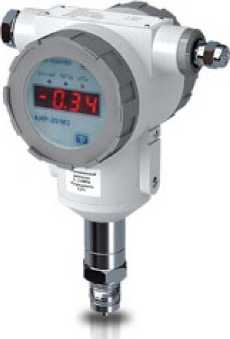

АИР-20/М2

DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU

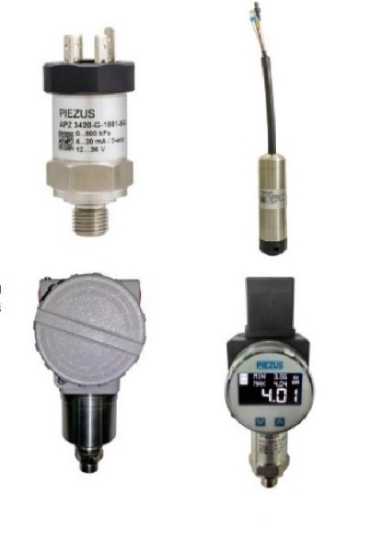

APZ

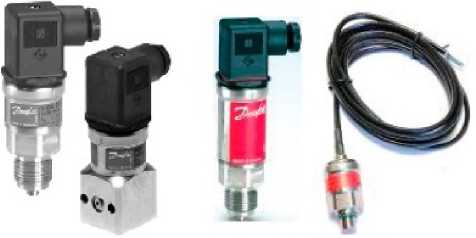

MBS 1700, MBS 1750, MBS 3000, MBS 3050,

MBS 33, MBS 3200, MBS 3250, MBS 4510,

MBS 3300, MBS 3350, MBS 4003

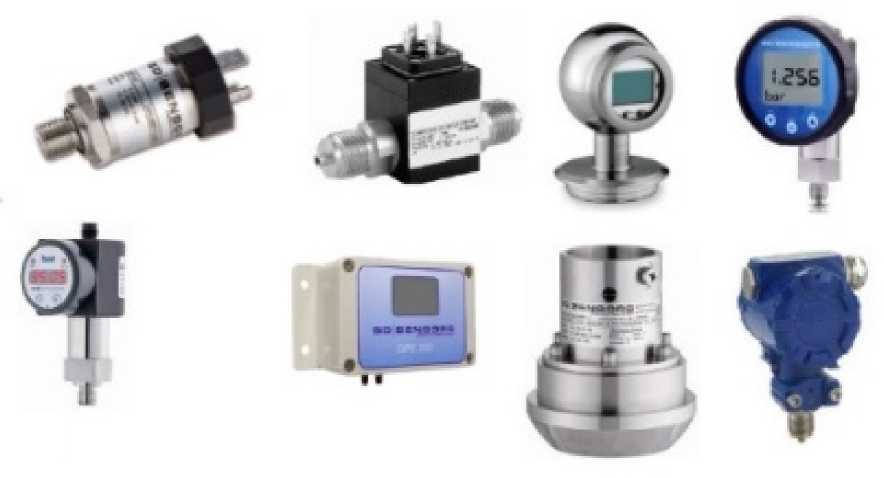

Рисунок 4б - Общий вид и обозначение типа преобразователей давления, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

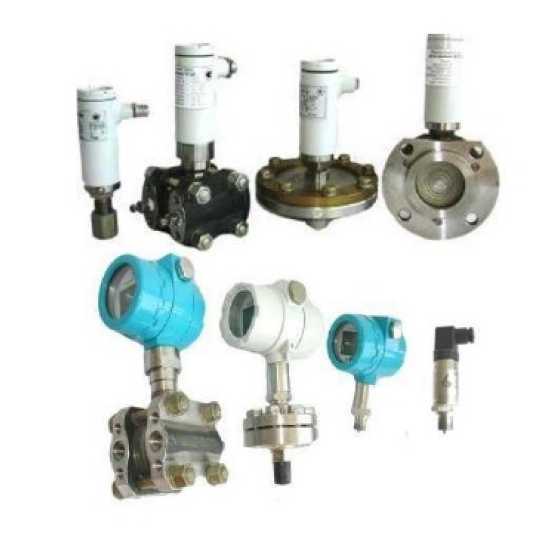

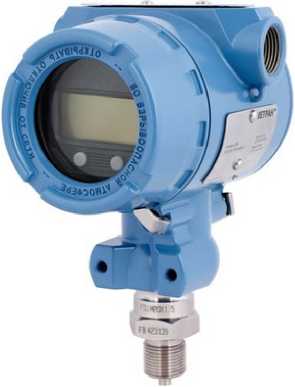

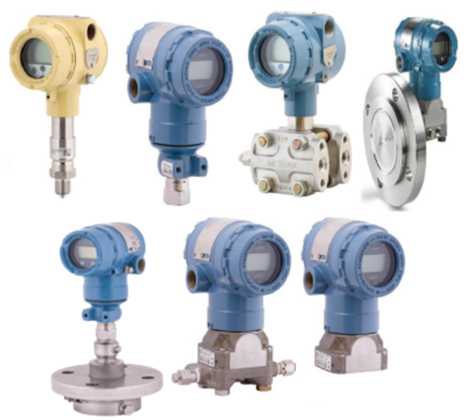

Метран-75

Метран-150

Рисунок 4в - Общий вид и обозначение типа преобразователей давления, входящих в состав теплосчетчиков-регистраторов ВЗЛЕТ ТСР

Заводской номер теплосчетчика-регистратора ВЗЛЕТ ТСР наносится методом шелко-графии, термопечати, лазерной гравировки и/или металлографики на маркировочную табличку, которая крепится на лицевой панели тепловычислителя. Обозначения мест нанесения заводского номера представлены на рисунке 5.

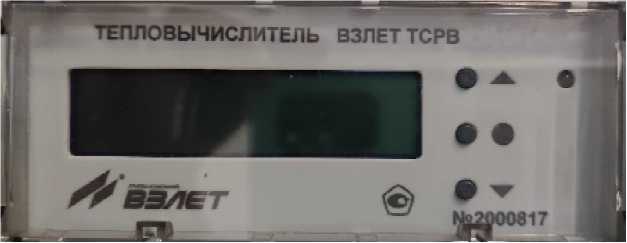

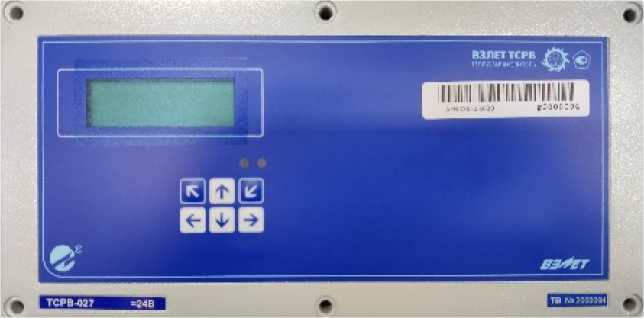

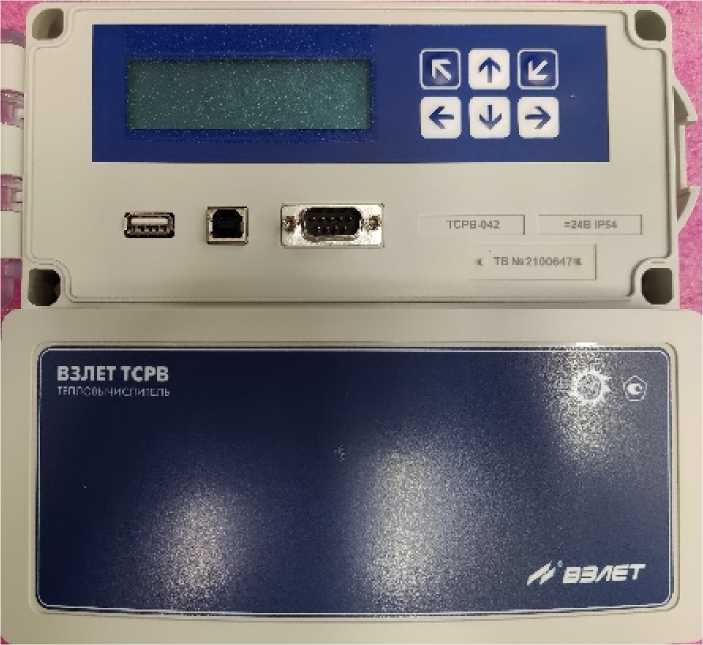

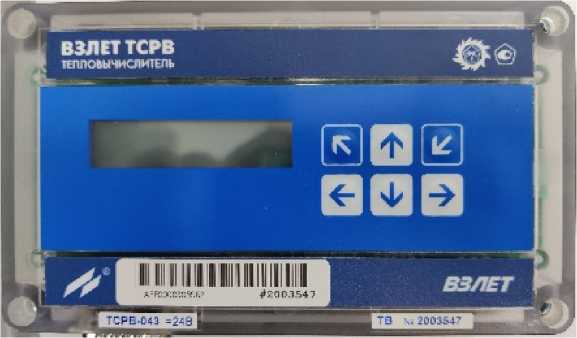

Рисунок 5а - Обозначение места нанесения заводского номера и знака утверждения типа

Рисунок 5б - Обозначение места нанесения заводского номера и знака утверждения типа

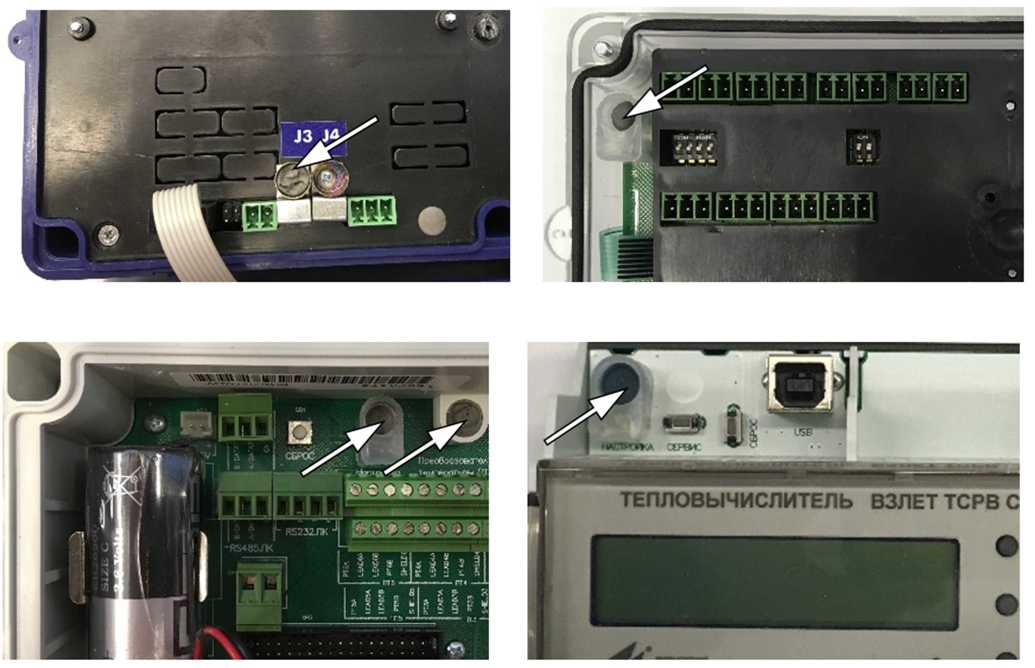

Пломбировка от несанкционированного доступа теплосчетчиков-регистраторов ВЗЛЕТ ТСР осуществляется в соответствии с рисунком 6:

Рисунок 6 - Места пломбировки от несанкционированного доступа

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики
