Номер по Госреестру СИ: 22589-12
22589-12 Расходомеры-счетчики вихревые
(ВЗЛЕТ ВРС)
Назначение средства измерений:
Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС» предназначены для измерения среднего объемного (массового) расхода, объема (массы) газов, водяного пара и жидкостей.
Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики вихревые

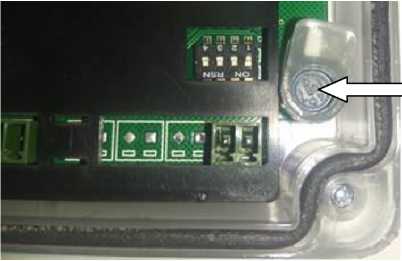

Рисунок № 2
Внешний вид.

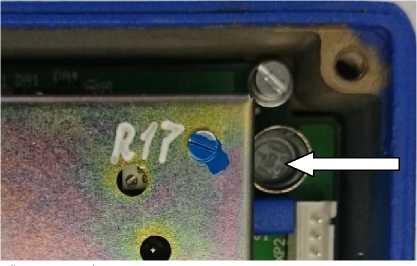

Расходомеры-счетчики вихревые
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.06.2027
Номер записи - 104138
ID в реестре СИ - 326538
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация ВРСГ-522, модификация Взлет ВРС-Г, мод.КГ-402П, исп. ВРС-Г 522 Ex, исп. ВРС-Г 521 Ex, ВРСГ-501, ВРСГ, ВРС-Г 522, ВРС-Г 521 Ex, ВРС-Г 502, ВРС-Г 501, ВРС-Г, ВРС Г, ВПР-г 010, ВЗЛЕТ КГ, ВЗЛЕТ ВРС-Г 522К (кислород), ВЗЛЕТ ВРС-Г 522, Взлет ВРС-Г, ВЗЛЕТ ВРС, WRC-20,
Производитель
Изготовитель - Акционерное общество "Взлет" (АО "Взлет")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 86
Выдано извещений - 9
Кол-во периодических поверок - 83
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№2314 от 2019.09.27 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 57221 "Системы информационно-измерительные "ВЗЛЕТ ИИС-Учет"
№1087 от 2022.04.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (26)
Наличие аналогов СИ: Расходомеры-счетчики вихревые (ВЗЛЕТ ВРС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
15202-14 Расходомеры вихревые (Prowirl) Фирма "Endress+Hauser Flowtec AG" (ШВЕЙЦАРИЯ ) |
22589-12 Расходомеры-счетчики вихревые (Взлет ВРС) ЗАО "Взлет" (РОССИЯ г.С.-Петербург) |
|
52514-13 Расходомеры-счетчики вихревые (OPTISWIRL 4070) Фирма "KROHNE Messtechnik GmbH & Co. KG" (ГЕРМАНИЯ ) |
22589-12 Расходомеры-счетчики вихревые (Взлет ВРС) ЗАО "Взлет" (РОССИЯ г.С.-Петербург) |
Все средства измерений ЗАО "Взлет"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14510-12 19.06.2027 |
Комплексы поверочные, ВЗЛЕТ КПИ Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
22589-12 19.06.2027 |
Расходомеры-счетчики вихревые, ВЗЛЕТ ВРС Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
22590-12 19.06.2027 |
Уровнемеры ультразвуковые, ВЗЛЕТ УР Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
52856-13 20.06.2027 |
Расходомеры-счётчики электромагнитные, ВЗЛЕТ ЭР модификация Лайт М Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
79589-20 20.11.2025 |
Преобразователи измерительные, ВЗЛЕТ АС мод. 2.0 Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
80169-20 18.12.2025 |
Расходомеры-счетчики ультразвуковые, ВЗЛЕТ РГ Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
85267-22 12.04.2027 |
Расходомеры-счётчики электромагнитные, ВЗЛЕТ ЭР Лайт М Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
6 лет |
|
87702-22 19.12.2027 |
Теплосчетчики-регистраторы, ВЗЛЕТ ТСР Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Кто поверяет Расходомеры-счетчики вихревые (Взлет ВРС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 4 | 0 | 4 | 0 | 2 | 0 | 2 | |||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "ЦСМ" (RA.RU.312904) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 29 | 0 | 29 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 13 | 2 | 11 | 2 | 11 | 2 | 9 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "Газпром добыча Ямбург" (RA.RU.310615) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 3 | 1 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО НПО "ТУРБУЛЕНТНОСТЬ-ДОН" (RA.RU.311736) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ" (RA.RU.311487) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 0 | 6 | 4 | 6 | 0 | 6 |
Стоимость поверки Расходомеры-счетчики вихревые (Взлет ВРС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
2394 | 3957 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1301 | 3957 |
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
489 | 3957 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 3957 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
9395 | 3957 |
Программное обеспечение
Программное обеспечение расходомеров является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров обрабатывает сигналы с первичных преобразователей, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройства индикации.
Программное обеспечение не влияет на метрологические характеристики средства измерений.
Программное обеспечение расходомеров не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ВЗЛЕТ ВРС-Г |
ВЗЛЕТ ВРС-Ж |
|
Номер версии (идентификационный номер) ПО |
82.01.17.00 |
72.01.01.00 |
|
Цифровой идентификатор ПО |
0Х04В6 |
0X03C9 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC16 |
CRC16 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС» методом шелкографии или металлографики и в центре титульного листа паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС»
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ 8.374-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ТУ4213-066-44327050-2001 (В66.00-00.00 ТУ) Расходомеры-счетчики вихревые
«ВЗЛЕТ ВРС». Технические условия
Поверка
Поверкаосуществляется по документу В66.00-00.00РЭ «Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС». Руководство по эксплуатации», раздел «Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 20 февраля 2012 г.
Основные средства поверки:
-
- установка поверочная для поверки методом измерения среднего объемного расхода (объема) с пределами допускаемой относительной погрешности не более 1/3 пределов допускаемой относительной погрешности поверяемых расходомеров;
-
- комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, относительная погрешность при измерении силы тока не более ±0,05 %, абсолютная погрешность при измерении (формировании) количества импульсов не более ±1 имп., относительная погрешность при измерении (формировании) частоты не более ±0,1 %; относительная погрешность при формировании сигнала омического сопротивления не более ±0,025%;
-
- частотомер Ч3-64 ДЛИ 2.721.066 ТУ, относительная погрешность измерения частоты тока не более ±0,10 %, абсолютная погрешность измерения количества импульсов не более ±1 имп;
-
- вольтметр В7-54/3, основная погрешность измерения силы постоянного тока не более ±0,0015 %;
-
- магазин сопротивлений Р 4831, ГОСТ 23737-79, пределы допускаемого отклонения сопротивления не более ±0,022 %;
-
- микрометр трубный с нониусом МТ МТ50-1, ГОСТ 6507-90, предел измерений до 50 мм, цена деления 0,001 мм, погрешность не более 2 мкм;
-
- секундомер, ГОСТ 5072-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС», а также на пломбировочную мастику, расположенную в пластиковом колпачке и в пломбировочной чашечке винта крепления металлической скобы в соответствии с рисунком 2.
Изготовитель
Акционерное общество «Взлет» (АО «Взлет»)ИНН 7826013976
Адрес: 198097, г.Санкт-Петербург, ул.Трефолева, д.2, лит.БМ
Телефон (факс): 8 (800) 333-888-7, 8 (812) 499-07-38
Web-сайт: www.vzljot.ru
Е-mail: mail@vzljot.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А
Телефон (факс): 8 (843) 272-70-62, 8 (843) 272-00-32
Web-cайт: www.vniir.org
Е-mail: office@vniir.org
Принцип действия расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС» основан на измерении частоты пульсаций давления, возникающих в потоке газа, пара или жидкости при обтекании неподвижного тела, расположенного в трубопроводе, и преобразовании их в значение среднего объемного расхода и объема.
Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС» выпускаются двух модификаций:
ВРС-Г — для измерения среднего объемного (массового) расхода, объема (массы) газов;
ВРС-Ж — для измерения среднего объемного (массового) расхода, объема (массы) жидкостей и водяного пара.
Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС» состоят из вихревого преобразователя расхода (ВПР) и корректора (для расходомеров модификации ВРС-Г - корректора газового (КГ), для расходомеров модификации ВРС-Ж - корректор жидкостной (КЖ).
ВПР содержит неподвижное тело, при обтекании которого образуются пульсации давления в потоке, и чувствительные элементы, которые воспринимают и преобразуют их в электрические сигналы.
Для приведения расхода и объема газа к стандартным условиям, измерения массы (массового расхода) расходомеры в зависимости от исполнения комплектуются преобразователями температуры и давления.
Корректор обрабатывает сигналы с ВПР и преобразователей температуры и давления, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройства индикации. Корректор может выполняться в виде отдельного блока или конструктивно объединяться с ВПР.
Для работы во взрывоопасных зонах выпускаются взрывозащищенные исполнения расходомеров.
Исполнения расходомеров приведены в таблице 1.
Таблица 1 - Исполнения расходомеров
|
Исполнение |
Основная функция |
|
ВРС-Г 500 (Ех, К) |
Измерение среднего объемного расхода (объема) газа в рабочих условиях |
|
ВРС-Г 501 (Ех, к) ВРС-Г 502 (Ех, к) |
Измерение среднего объемного расхода (объема) газа в рабочих условиях |
|
ВРС-Г 511 (Ех, к) ВРС-Г 512 (Ех, к) |
Измерение среднего объемного расхода (объема) газа в рабочих условиях, приведение значений к стандартным условиям с коррекцией по температуре |
|
ВРС-Г 521 (Ех, К) ВРС-Г 522 (Ех, к) |
Измерение среднего объемного расхода (объема) газа в рабочих условиях, приведение значений к стандартным условиям с коррекцией по температуре и давлению, измерение среднего массового расхода (массы), вычисление энергосодержания |
|
ВРС-Ж 400 |
Измерение среднего объемного расхода (объема) пара |
|
Исполнение |
Основная функция |
|
ВРС-Ж 500 |
Измерение среднего объемного расхода (объема) жидкости |
Примечание: (Ех - для работы во взрывоопасных зонах, К - кислородное исполнение).

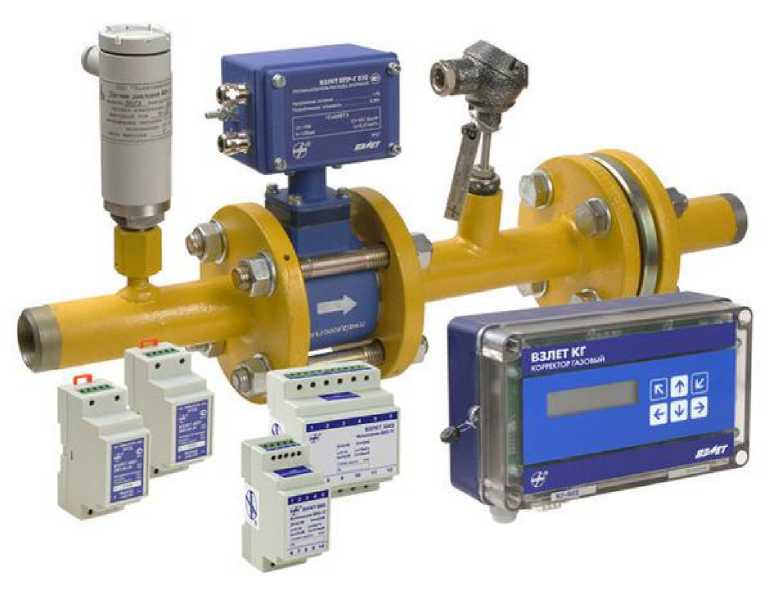

Общий вид расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС» представлен на рисунке 1.
Рисунок 1 - Общий вид расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС»
Пломбировка от несанкционированного доступа корректоров газовых или корректоров жидкостных, входящих в состав расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС» осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке, которая предотвращает доступ к контактной паре J1 платы. Пломбировка от несанкционированного доступа вихревых преобразователей расхода, входящих в состав расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС» осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пломбировочной чашечке винта крепления металлической скобы, которая предотвращает доступ к контактной паре J1 платы. Место пломбировки расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС» представлено на рисунке 2 со-
ответственно.
а) пломбирование КГ (КЖ)
]
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС»
б) пломбирование ВПР
Таблица 5 - Комплектность расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС»
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик вихревой «ВЗЛЕТ ВРС» |
В66.00-00.00 |
1 шт. |
|
Руководство по эксплуатации с методикой поверки |
В66.00-00.00 РЭ |
1 экз. |
|
Паспорт |
В66.00-00.00 ПС |
1 экз. |
|
Комплект монтажных частей |
1 комплект |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода, DN, мм - минимальный |
15 |
|
- максимальный |
2500 |
|
Диапазоны измеряемых расходов, м3/ч - ВРС-Г |
от 0,06 до 900000 |
|
- ВРС-Ж |
от 0,1 до 400000 |
|
Пределы допускаемой относительной погрешности расходомеров модификации ВРС-Г при измерении среднего объемного расхода, объема газа в рабочих условиях (отношение наибольшего расхода к наименьшему 1/15), % |
±1,5 |
|
Пределы допускаемой относительной погрешности расходомеров модификации ВРС-Г при измерении среднего объемного расхода, объема при стандартных условиях, а также массы газа (отношение наибольшего расхода к наименьшему 1/15), % |
±2,0 |
|
Пределы допускаемой относительной погрешности расходомеров модификации ВРС-Ж при измерении среднего объемного расхода, объема (массы) жидкости (пара): - отношение наибольшего расхода к наименьшему 1/20, % |
±0,75 |
|
- отношение наибольшего расхода к наименьшему 1/50, % |
±1,50 |
|
Пределы допускаемой относительной погрешности измерения времени работы в различных режимах, % |
±0,01 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура измеряемой среды, °С |
от -60 до +400 |
|
Давление измеряемой среды (абс.), МПа |
от 0,05 до 25 |
|
Габаритные размеры (корректор), мм, не более
|
190 138 80 |
|
Масса (корректор), кг, не более |
3 |
|
Питание |
напряжение переменного тока +10% +10% 220 -15%В/36 -15%В, 50±1 Гц, либо напряжение постоянного тока из ряда 9В / 12В / 24 В / 36 В |
|
Потребляемая мощность, Вт, не более |
5 |
|
Группа исполнения по ГОСТ Р 52931-2008: климатические условия:
механические воздействия:
воздействие давления:
|
С2 С4 Д3 В4 N1 N3 N2 Р1 Р2 |
|
Вид взрывозащиты взрывозащищенного исполнения |
искробезопасная электрическая цепь |
|
Уровень взрывозащиты |
взрывобезопасное электрооборудование |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
75000 |
