Номер по Госреестру СИ: 79589-20
79589-20 Преобразователи измерительные
(ВЗЛЕТ АС мод. 2.0)
Назначение средства измерений:
Преобразователи измерительные ВЗЛЕТ АС мод. 2.0 (далее - преобразователи) предназначены для преобразований сигналов постоянного тока, напряжения, электрического сопротивления, частотно-импульсных сигналов, сигналов интерфейсов и сигналов с дискретным изменением параметров в значение вторичных сигналов в соответствии с функцией преобразования.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Внешний вид.
Преобразователи измерительные
Рисунок № 3
Внешний вид.
Преобразователи измерительные
Рисунок № 4
Внешний вид.
Преобразователи измерительные
Рисунок № 5
Внешний вид.
Преобразователи измерительные
Рисунок № 6
Внешний вид.
Преобразователи измерительные
Рисунок № 7
Внешний вид.
Преобразователи измерительные
Рисунок № 8
Внешний вид.
Преобразователи измерительные
Рисунок № 9
Внешний вид.
Преобразователи измерительные
Рисунок № 10
Программное обеспечение
Программное обеспечение преобразователей является встроенным.
Программное обеспечение выполняет измерительное преобразование сигналов, поступающих от первичных (промежуточных) устройств, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерительных преобразований и их вывод на устройство индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Идентификационные данные программного обеспечения преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения преобразователей
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ВЗЛЕТ АС |
Номер версии (идентификационный номер) ПО |
Не ниже VZLJOT 90.00.02.00 |
Цифровой идентификатор ПО |
0x7C6E |
Уровень защита программного обеспечения и измерительной информации преобразователей измерительных от несанкционированных настроек и вмешательства «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на преобразователи методами шелкографии, термопечати и металлографики, а также на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ВЗЛЕТ АС мод. 2.0Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 31.07.2018 № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 15.02.2016 № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»;
Приказ Росстандарта от 30.12.2019 № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ШКСД.460000.001 ТУ Преобразователи измерительные ВЗЛЕТ АС мод. 2.0. Технические условия
Изготовитель
Акционерное общество «Взлет» (АО «Взлет»)ИНН 7826013976
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: 8 (800) 333-888-7, факс: +7(812) 499-07-38
Web-сайт: www.vzljot.ru
E-mail: mail@vzljot.ru
Общество с ограниченной ответственностью «Завод Взлет» (ООО «Завод Взлет») ИНН 7805685092
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ, помещение 2-Н каб. 515
Телефон: 8 812) 499-07-38
Web-cайт: www.vzljot.ru
E-mail: mail@vzljot.ru
Заявитель
Акционерное общество «Взлет» (АО «Взлет»)ИНН 7826013976
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38
Web-сайт: www.vzljot.ru
E-mail: mail@vzljot.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: 8 (843) 272-70-62, факс: 8 (843) 272-00-32
E-mail: office@vniir.org
Преобразователи представляют собой микропроцессорные измерительные устройства блочно-модульного типа. Измерительные блоки (модули) приборов выполняют преобразования сигналов, поступающих от первичных (промежуточных) устройств. Микропроцессорный модуль преобразователей управляет измерительным процессом, выполняет расчеты; обеспечивает взаимодействие с периферийными устройствами. Модули могут размещаться в одном или в нескольких корпусах.
Преобразователи трансформируют сигналы постоянного тока, напряжения, электрического сопротивления, частотно-импульсные сигналы и сигналы с дискретным изменением параметров, а также сигналы интерфейсов типа RS-232, RS-485, HART, USB в значение вторичных сигналов в соответствии с функцией преобразования. В преобразователях предусмотрена возможность изменения количества и типов каналов измерений и преобразования сигналов. Сервисные функции приборов могут изменяться в соответствии с требованиями заказчика.
Преобразователи в соответствии с областью применения выпускаются в следующих исполнениях:
-
- АССВ-030/030 2.0/031 ПР; АСПД-LoRa/LTE 5.0/Wmbus предназначен для построения беспроводных систем учета и диспетчеризации;
-
- АСДТ предназначен для передачи по средствам сотовой связи и интернета информации от датчиков давления в диспетчерскую систему;
-
- АСЕВ-040 предназначен для построения систем учета и диспетчеризации;
-
- АСДВ-020 предназначен для сбора архивной измерительной информации с приборов контроля и учета, и последующей передачи в систему анализа и подготовки отчетов;
-
- USB-RS232/RS485 предназначен для взаимного электрического преобразования сигналов интерфейсов USB 2.0 и RS-232 (RS-485);
-
- АСИР предназначен для взаимного электрического преобразования сигналов интерфейсов RS-232 (RS-485);
-
- USB-ЭР предназначен для взаимного электрического преобразования сигналов интерфейсов USB и UART;
-
- АСБТ-060/061/062 предназначен для взаимного электрического преобразования сигналов интерфейсов Bluetooth и RS-232 (RS-485);
-
- АСВФ-070/071 предназначен для взаимного электрического преобразования сигналов интерфейсов Wi-Fi и RS-232 (RS-485);
- АСКБ-010/011 предназначен для коммутации напряжения переменного и постоянного тока;
- АТВ-3 предназначен для преобразования входного частотного сигнала в сигнал постоянного тока.
Общий вид преобразователей представлен на рисунке 1.
АССВ-031 ПР
АСЕВ-040
АССВ-030 2.0
USB-RS232/RS485
АСДВ-020
4
USB-ЭР
АТВ-3
Рисунок 1 - Общий вид преобразователей
АСБТ-062
АСБТ-060/061
Пломбировка от несанкционированного доступа преобразователей исполнений АТВ-3, АСВФ-070/071, АСКБ-010/011 и АСБТ-060/061 осуществляется нанесением знака поверки давлением на пластиковую (свинцовую) пломбу, установленную на контровочной проволоке, пропущенной через специальные отверстия и предотвращающую доступ к электронной плате преобразователя. Пломбирование преобразователей ВЗЛЕТ АС мод. 2.0 исполнений АССВ-030/030 2.0/031 ПР; АСПД-LoRa/LTE 5.0/Wmbus; АСДТ; АСЕВ-040; АСДВ-020; АСИР; АСБТ-062; USB-RS232/RS485; USB-ЭР не предусмотрено.

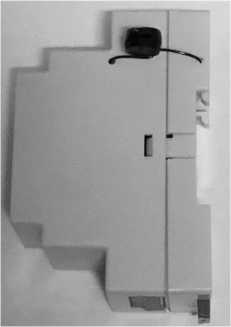

Общий вид схемы пломбировки от несанкционированного доступа преобразователей исполнений АТВ-3, АСВФ-070/071, АСКБ-010/011 и АСБТ -060/061 представлен на рисунке 2.
Рисунок 2 - Общий вид схемы пломбировки от несанкционированного доступа преобразователей исполнений АТВ-3, АСВФ-070/071, АСКБ-010/011 и АСБТ-060/061
Таблица 2 - Метрологические характеристики преобразователей измерительных
ВЗЛЕТ АС мод. 2.0
Наименование характеристики |
Значение |
1 |
2 |
Количество каналов измерительных преобразований сигналов постоянного тока |
от 0 до 50 |
Количество каналов измерительных преобразований сигналов напряжения постоянного тока |
от 0 до 50 |
Количество каналов измерительных преобразований сигналов термоэлектродвижущей силы |
от 0 до 50 |
Количество каналов измерительных преобразований частотноимпульсных сигналов |
от 0 до 50 |
Количество каналов измерительных преобразований сигналов электрического сопротивления |
от 0 до 50 |
Количество каналов измерительных преобразований сигналов интерфейсов типа RS232, RS485, HART, USB |
от 0 до 50 |
Диапазон измерений сигналов постоянного тока, мАХ) |
от 0 до 20 |
Диапазон измерений сигналов напряжения постоянного тока, ВХ) |
от 0 до +10 |
Диапазон измерений сигналов термоэлектродвижущей силы, мВХ) |
от 0 до +200 |
Диапазон измерений частотно-импульсных сигналов, ГцХ) |
от 0 до 10000 |
Диапазон измерений сигналов электрического сопротивления, ОмХ) |
от 0 до 2000 |
1 |
2 |
Пределы допускаемых относительных погрешностей преобразователей при измерениях и преобразованиях составляют:
|
±0,15 ±0,1 |
Пределы допускаемой абсолютной погрешности преобразователей при измерениях и преобразованиях по каналам частотно-импульсных сигналов (счета количества импульсов), имп.2) |
±1 |
|
Таблица 3 - Технические характеристики преобразователей измерительных
ВЗЛЕТ АС мод. 2.0
Наименование параметра |
Значение |
Питание преобразователей: напряжение переменного тока, В |
220+22/-33; 36+4/-5 |
частота, Гц |
50 ± 1 |
напряжение постоянного тока (в том числе от автономного источника), В, из ряда |
6, 9, 12, 24, 36 |
Потребляемая мощность, В^А, не более1) |
15 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +50 |
- атмосферное давление, кПа |
от 66 до 106,7 |
- относительная влажность воздуха, % |
до 80 |
Среднее время наработки на отказ, ч |
100000 |
Средний срок службы, лет |
12 |
1) Потребляемая мощность указана для питания от сети переменного тока |
