Принцип действия расходомеров основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при прямом и (или) обратном (реверсивном) движении потока электропроводящей жидкости через наведенное системой электромагнитных катушек расходомера электромагнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объемного расхода жидкости и объема жидкости в потоке.

Расходомеры состоят из первичного измерительного преобразователя расхода и вторичного измерительного преобразователя расхода.

Первичный измерительный преобразователь расхода представляет собой отрезок трубы (патрубок), внутренняя поверхность которого, выполнена из немагнитного диэлектрического материала. В изолированной от измеряемой среды части патрубка расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности первичного измерительного преобразователя расхода расположены основные электроды для контакта с протекающей электропроводящей жидкостью и получения измерительной информации и могут находиться дополнительные электроды для контроля состояния первичного измерительного преобразователя расхода и измеряемой среды.

Вторичный измерительный преобразователь расхода, обрабатывает сигналы первичного измерительного преобразователя расхода, выполняет математическую обработку результатов измерений, автоматический контроль наличия нештатных ситуаций и отказов, самодиагностику, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы параметров и результатов измерений, вывод их на устройства индикации.

Расходомеры выпускаются в раздельном или моноблочном конструктивных вариантах.

В случае раздельного конструктива для сопряжения первичного измерительного преобразователя расхода и вторичного измерительного преобразователя расхода допускается применение блоков коммутации. Блок коммутации представляет собой металлический корпус, внутри которого располагаются модули коммутации, обеспечивающие подключение сигнальных кабелей от первичного измерительного преобразователя расхода и вторичного измерительного преобразователя расхода.

В качестве выносного блока индикации допускается использование:

- комплексов измерительно-вычислительных ВЗЛЕТ (рег. №21471-12);

• - преобразователей измерительных ВЗЛЕТ АС (рег. №26778-09);

• - преобразователей измерительных ВЗЛЕТ АС мод.2.0 (рег. №79589-20). Расходомеры выпускаются в различных исполнениях.

Исполнение расходомеров обозначается и маркируется следующим образом:

а) Код исполнения по области применения:

Лайт ХХХ Х - измерение объема жидкости в потоке и объемного расхода жидкости горячей и холодной воды в жилищно-коммунальном хозяйстве;

Профи ХХХ Х - измерение объема жидкости в потоке и объемного расхода жидкости на объектах тепло- и водоснабжения, на промышленных объектах;

Тэр ХХХ Х - измерение объема жидкости в потоке и объемного расхода жидкости на промышленных объектах, использование в составе установок поверочных;

Эксперт ХХХ Х - измерение объема жидкости в потоке и объемного расхода жидкости в условиях специальных технологических процессов, повышенные требования к точности;

Ппд ХХХ Х - измерение объема жидкости в потоке и объемного расхода жидкости в условиях высокого давления измеряемой среды, в том числе в системах поддержания пластового давления;

Сток ХХХ Х - измерение объема жидкости в потоке и объемного расхода жидкости в системах учета сточных вод.

Дозатор ХХХ Х - измерение объема жидкости в потоке и объемного расхода жидкости в специализированных системах дозирования.

б) Код исполнения по нормируемой погрешности (в соответствии с таблицей 3)

в) Код исполнения по динамическому диапазону измерений (в соответствии с таблицей 2)

г) Вид потока:

Х ХХО Х - однонаправленный;

Х ХХР Х - реверсивный;

д) Код исполнения в соответствии с особенностями применения:

Х ХХХ АС - агрессивостойкое исполнение;

Х ХХХ ИС - износоустойчивое исполнение;

Х ХХХ ПР - пищевое исполнение;

Х ХХХ ТС - термостабильное исполнение;

Х ХХХ Ех - взрывозащищенное исполнение

• ¹⁾ отсутствие символа на данной позиции соответствует типовой конструкции;

• ²⁾ на данной позиции допускается комбинация из нескольких кодов исполнений по типу защиты согласно пункту д).

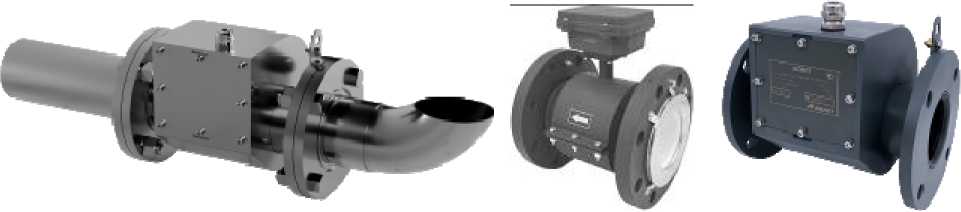

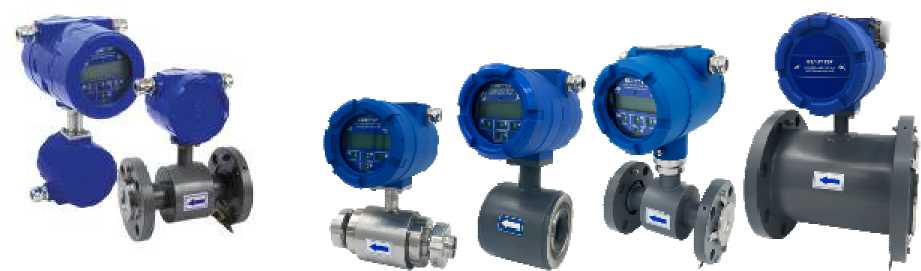

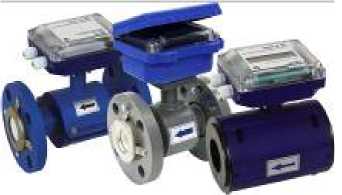

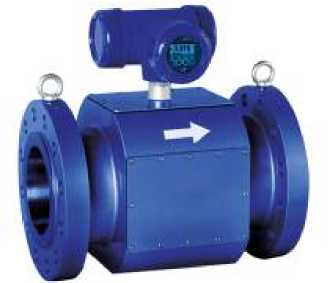

Общий вид расходомеров представлен на рисунке 1. Цвет, диаметр и взаимное расположение элементов конструкции могут отличаться согласно эксплуатационной документации.

Лайт ХХХ Х

Профи ХХХ Х

Эксперт ХХХ Х

Тэр ХХХ Х

Сток ХХХ Х

Ппд ХХХ Х

Дозатор ХХХ Х

Рисунок 1 - Общий вид расходомеров

Защита от несанкционированного доступа расходомеров может осуществляться двумя способами: применением криптографических методов защиты и/или пломбировкой. При криптографическом методе защиты производится ведение нестираемого фискального архива с фиксацией даты, времени и полученного уровня доступа.

Использование криптографических методов защиты заключается в применении принципов несимметричного шифрования. Аутентификация пользователя, выполняющего санкционированные изменения, осуществляется по уникальному аппаратному токену и/или за счет двухфакторной аутентификации криптосистемы с открытым ключом АО «Взлет».

Пломбировка от несанкционированного доступа расходомеров осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке на коммутационной плате вторичного измерительного преобразователя, предотвращающий доступ к контактной паре (кнопке) разрешения модификации калибровочных параметров расходомеров или нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке (леске), пропущенную через пломбировочные отверстия винтов крепления разъема и/или корпуса расходомера.

Защита от несанкционированного доступа расходомеров в водонепроницаемом корпусе осуществляется за счет заливки электронного блока компаундом. В данном случае пломбировка не требуется.

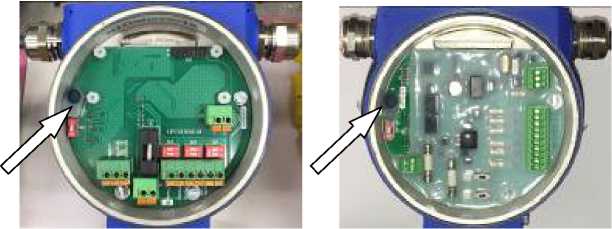

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

а) исполнения Тэр

ХХ Х, Ппд ХХХ Х

в) исполнения Лайт ХХХ Х, Профи ХХХ Х, Ппд ХХХ Х

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров

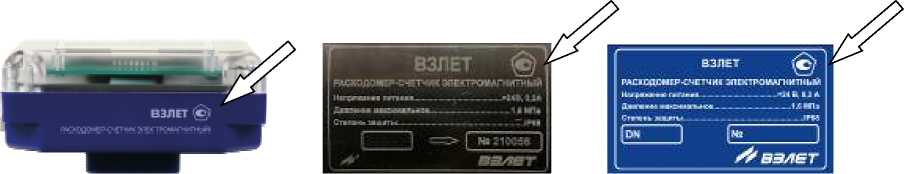

Заводской номер наносится в цифровом формате на маркировочную табличку, закрепленную на верхней (боковой) панели корпуса или непосредственно на корпус блока электроники расходомера, методом шелкографии, термопечати, лазерной гравировки и/или металлографики. Обозначение места нанесения заводского номера представлено на рисунке 3.

Рисунок 3 - Обозначение места нанесения заводского номера

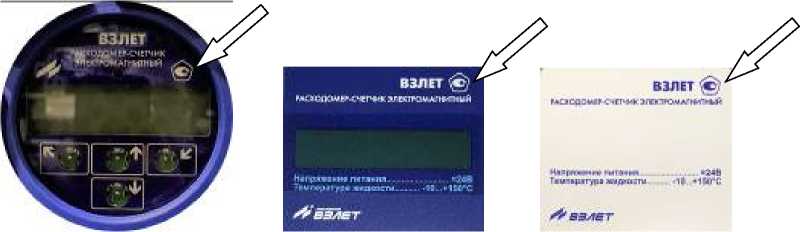

Знак утверждения типа наносится на лицевую или боковую панель расходомера методом шелкографии, лазерной гравировки или металлографики. Обозначение места нанесения знака утверждения типа представлено на рисунке 4.

Рисунок 4 - Обозначение места нанесения знака утверждения типа

На изделие может наносится дополнительная маркировка: исполнения, взрывозащиты, соответствия требованиям технических регламентов таможенного союза (ЕАС), систем добровольной сертификации (IGC) в соответствии с требованиями соответствующей НД, также возможно нанесение наименования и логотипа владельца СИ или системного интегратора.

Таблица 6 -

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3  - Пределы допускаемой относительной погрешности расходомеров

при измерении объема жидкости в потоке и объемного расхода жидкости

v - безразмерная величина, численно равная значению скорости потока жидкости в проточной части расходомера;

аблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности
