Номер по Госреестру СИ: 80169-20
80169-20 Расходомеры-счетчики ультразвуковые
(ВЗЛЕТ РГ)
Назначение средства измерений:
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ предназначены для измерений скорости потока и вычислений объёмного расхода и объёма газов в рабочих условиях, а также приведенных к стандартным и/или нормальным условиям, в системах экологического контроля выбросов, в газоходах систем вентиляции, подачи воздуха, эвакуации дымовых газов, а также в газоходах технологического назначения при различных условиях эксплуатации, включая работу во взрывоопасных зонах.
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 2
Программное обеспечение
Программное обеспечение расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Программное обеспечение расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ выполняет измерительное преобразование сигналов, поступающих от электроакустических преобразователей, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройство индикации.
Защита программного обеспечения расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ от несанкционированного доступа, осуществляется механическим опломбированием.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомера.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения | |
Блок вторичного преобразователя |
Преобразователь электроакустический газовый | |
Идентификационное наименование ПО |
ВЗЛЕТ РГ |
ВЗЛЕТ ПЭА Г |
Номер версии (идентификационный номер) ПО |
не ниже 84.00.00.02 |
не ниже 85.00.00.03 |
Цифровой идентификатор ПО |
0х3173 |
0х8219 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC16 |
Знак утверждения типа
Знак утверждения типананосится на расходомеры методами шелкографии, термопечати или металлографики, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым ВЗЛЕТ РГ
Приказ Росстандарта № 2815 от 25.11.2019г. Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока
ШКСД.407359.003 ТУ Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ. Технические условия.
Изготовитель
Акционерное общество «Взлет» (АО «Взлет»)ИНН 7826013976
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38
Web-сайт: http://www.vzljot.ru
Е-mail: mail@vzljot.ru
Общество с ограниченной ответственностью «Завод Взлет» (ООО «Завод Взлет»)
ИНН 7805685092
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
помещение 2-Н каб. 515
Телефон: 8 (800) 333-888-7, факс: 8 (812) 499-07-38
Web-cайт: http://www.vzljot.ru
Е-mail: mail@vzljot.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева».Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия расходомеров основан на акустическом методе измерения скорости газа, при котором ультразвуковые колебания, возбуждаемые электроакустическими преобразователями, распространяются в измеряемой среде по и против направления потока. При движении газа время распространения ультразвуковых колебаний по потоку меньше, чем время распространения против потока, а разница этих времен пропорциональна скорости потока и, следовательно, расходу газа.
Расходомер представляет собой комплект из блока вторичного преобразователя (БВП) в корпусе исполнения «взрывонепроницаемая оболочка», укомплектованный встроенными барьерами ис-крозащиты, обеспечивающими искробезопасность внешних цепей интерфейсов расходомера, и двух или четырех врезных преобразователей электроакустических газовых (ПЭА Г) с блоками электроники в корпусе исполнения «взрывонепроницаемая оболочка».
ПЭА Г служит для передачи и приема ультразвуковых сигналов, их обработки и определения скорости потока газа. БВП производит вычисления объемного расхода и объема газа в рабочих условиях, а также приведенных к стандартным и/или нормальным условиям, управления системными функциями, хранения данных, приема и выдачи внешних сигналов, индикации результатов измерения и необходимых параметров.
Обмен данными между составными частями расходомера-счетчика и внешними устройствами осуществляется по интерфейсу RS-485 (протокол ModBus RTU).
В состав расходомера могут включаться от одного до трех блоков коммутации (БК) в корпусе исполнения «взрывонепроницаемая оболочка», обеспечивающие коммутацию кабелей питания и связи между БВП, ПЭА Г и внешними устройствами.
Расходомеры обеспечивают связь через интерфейсы в стандартах RS-485 (протокол ModBus RTU), а также вывод информации в виде токовых, импульсных, частотных и релейных (логических) выходных сигналов.
В расходомерах предусмотрена возможность измерения скорости потока газа как в прямом, так и в обратном направлениях (в реверсивном режиме), а также автоматическая самодиагностика.
В зависимости от схемы зондирования потока и максимальной температуры измеряемых газов расходомеры имеют различные исполнения. Варианты исполнения расходомеров приведены в таблице 1.
Т аблица 1 -Исполнения . расходомеров
Исполнение |
Схема зондирования |
Максимальная температура газа, °С |
УРГ-810-100 |
1 луч |
+ 100 |
УРГ-820-100 |
2 луча | |
УРГ-810-250 |
1 луч |
+250 |
УРГ-820-250 |
2 луча | |
УРГ-810-450 |
1 луч |
+450 |
УРГ-820-450 |
2 луча |

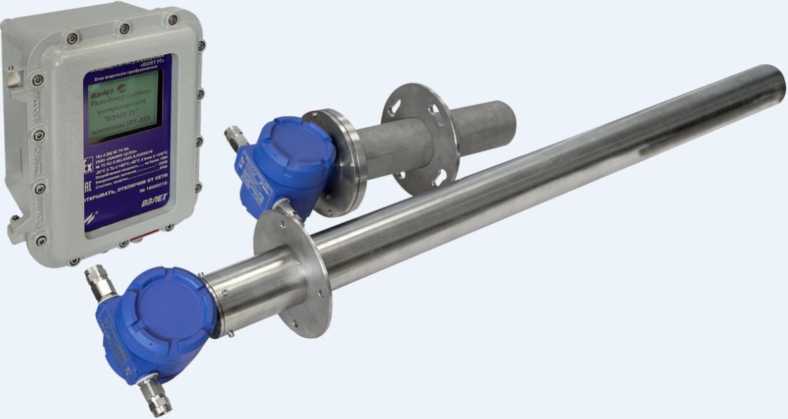

Рисунок 1 - Общий вид расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ
Пломбировка от несанкционированного доступа расходомеров -счетчиков ультразвуковых ВЗЛЕТ РГ осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке (или пломбировочной чашке с металлической скобой), которые предотвращают доступ к контактной паре переключения режимов работы. Места пломбировки расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ приведены на рисунке 2.

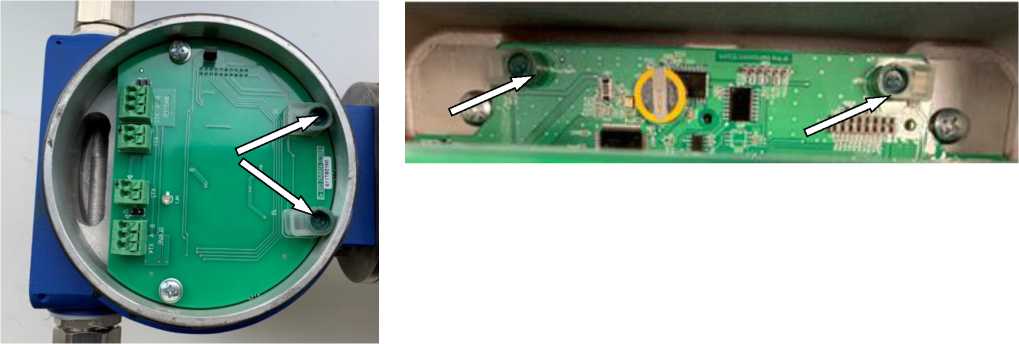

Рисунок 2 - Места пломбировки расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ
Таблица 5 -
Наименование |
Обозначение |
Количество, шт. |
Примечание |
Расходомер-счетчик ультразвуковой ВЗЛЕТ РГ |
ШКСД.407359.003 |
1 шт. |
Исполнение согласно заказу |
Паспорт |
ШКСД.407359.003 ПС |
1 экз. | |
Руководство по эксплуатации |
ШКСД.407359.003 РЭ |
1 экз. |
По заказу |
Методика поверки |
МП 2550-0372-2020 |
1 экз. | |
Комплект монтажный |
1 шт. |
Метрологические и основные технические характеристики приведены в Таблице 3 и Таб-
лице 4 соответственно.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений скорости газового потока, м/с |
от 0,05 до 40 |
Пределы допускаемой абсолютной погрешности при измерении скорости газового потока в рабочих условиях, м/с |
±(0,03+0,03-v) 1)1 |
Диапазон измерений объемного расхода в рабочих условиях, м3/с |
от Smin Vmin до Smax^vmax2) |
Пределы допускаемой приведенной к ВПИ погрешности при измерении объемного расхода газового потока в рабочих условиях, % |
±3 |
Диапазон токового выходного сигнала, мА |
от 0 до 20 |
Пределы допускаемой приведенной к ВПИ погрешности при преобразовании измеренного значения скорости газового потока в сигнал постоянного электрического тока, % |
±0,1 |
Пределы допускаемой относительной погрешности при вычислении объемного расхода, объема, приведенных к стандартным4) и/или нормальным условиям, % |
±0,005 3) |
|
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Внутренний диаметр газохода, мм |
от 500 до 13000 |
Рабочее избыточное давление среды, кПа |
±20 |
Температура измеряемой среды, °С |
от - 40 до +450 |
Напряжение питания переменного тока с частотой 50±2 Гц, В |
от 187 до 242 |
Потребляемая мощность, ВА, не более |
30 |
Условия эксплуатации: - температура окружающей среды, (ПЭА Г, блок коммутации), °С |
от -60 до +70 |
- температура окружающей среды (БВП), °С |
от -20 до +50 |
- относительная влажность, % |
от 0 до 100 |
- атмосферное давление, кПа |
от 66 до 106,7 |
Ех-маркировка составных частей расходомера 1): - преобразователь электроакустический газовый; |
1ExdПС Т6...Т3 Gb X |
- блок коммутации; |
1Ex d IIC T4 Gb |
- блок вторичного преобразователя |
1Ex d [ib] IIC T4 Gb Х |
Габаритные размеры БВП, мм, не более | |
- длина |
435 |
- высота |
220 |
- ширина Габаритные размеры ПЭА Г, мм, не более |
325 |
- длина |
1600 |
- высота |
250 |
- ширина |
250 |
Масса, кг, не более |
120 |
Средний срок службы, лет, не менее |
12 |
Средняя наработка на отказ, ч |
100 000 |
1) - только для расходомеров, изготовленных АО «Взлет» |
