МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

19 июня 2017 г.                                           _№   1368

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46942 «Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «ВЗЛЕТ» от 16 января 2017 г. № Вз/Исх-24/17 и № Вз/Исх-24/17 приказываю:

• 1. Внести изменения в описание типа на расходомеры-счетчики вихревые «ВЗЛЕТ ВРС», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 22589-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свидетельство об утверждении типа №  46942

«Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 22589-12, в связи со сменой организационно-правовой формы предприятия-изготовителя с ЗАО «ВЗЛЕТ», г. Санкт-Петербург на АО «ВЗЛЕТ», г. Санкт-Петербург.

• 3. Продлить срок действия свидетельства об утверждении типа средств

измерений №  46942 «Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС»

на последующие 5 лет.

• 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» июня 2017 г. № 1368

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС»

Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС» предназначены для измерения среднего объемного (массового) расхода, объема (массы) газов, водяного пара и жидкостей.

Принцип действия расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС» основан на измерении частоты пульсаций давления, возникающих в потоке газа, пара или жидкости при обтекании неподвижного тела, расположенного в трубопроводе, и преобразовании их в значение среднего объемного расхода и объема.

Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС» выпускаются двух модификаций: ВРС-Г - для измерения среднего объемного (массового) расхода, объема (массы) газов; ВРС-Ж - для измерения среднего объемного (массового) расхода, объема (массы) жидкостей и водяного пара.

Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС» состоят из вихревого преобразователя расхода (ВПР) и корректора (для расходомеров модификации ВРС-Г - корректора газового (КГ), для расходомеров модификации ВРС-Ж - корректор жидкостной (КЖ).

ВПР содержит неподвижное тело, при обтекании которого образуются пульсации давления в потоке, и чувствительные элементы, которые воспринимают и преобразуют их в электрические сигналы.

Для приведения расхода и объема газа к стандартным условиям, измерения массы (массового расхода) расходомеры в зависимости от исполнения комплектуются преобразователями температуры и давления.

Корректор обрабатывает сигналы с ВПР и преобразователей температуры и давления, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройства индикации. Корректор может выполняться в виде отдельного блока или конструктивно объединяться с ВПР.

Для работы во взрывоопасных зонах выпускаются взрывозащищенные исполнения расходомеров.

Исполнения расходомеров приведены в таблице 1.

Таблица 1 - Исполнения расходомеров

Примечание: (Ex - для работы во взрывоопасных зонах, К - кислородное исполнение).

Общий вид расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС» представлен на рисунке 1.

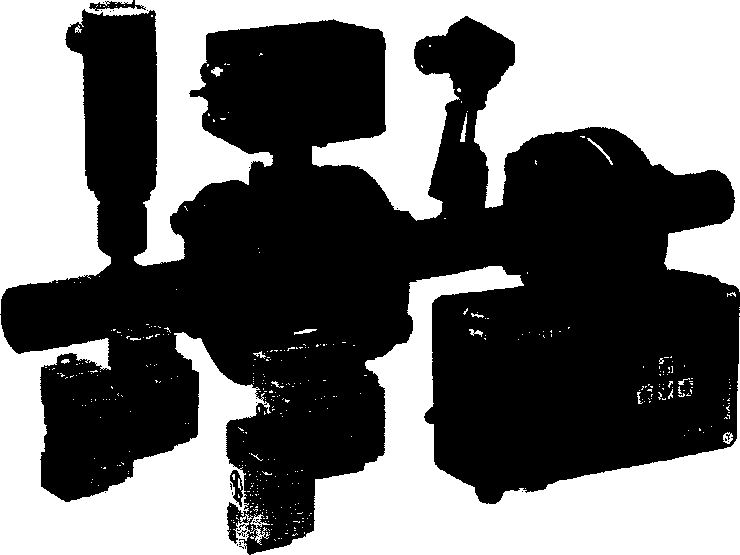

Рисунок 1 - Общий вид расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС»

Пломбировка от несанкционированного доступа корректоров газовых или корректоров жидкостных, входящих в состав расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС» осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке, которая предотвращает доступ к контактной паре Л платы. Пломбировка от несанкционированного доступа вихревых преобразователей расхода, входящих в состав расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС» осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пломбировочной чашечке винта крепления металлической скобы, которая предотвращает доступ к контактной паре Л платы. Место пломбировки расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС» представлено на рисунке 2 соответственно.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС»

Программное обеспечение расходомеров является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров обрабатывает сигналы с первичных преобразователей, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройства индикации.

Программное обеспечение не влияет на метрологические характеристики средства измерений.

Программное обеспечение расходомеров не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на лицевую панель расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС» методом шелкографии или металлографиям и в центре титульного листа паспорта типографским способом.

Таблица 5 - Комплектность расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС»

осуществляется по документу Вбб.ОО-ОО.ООРЭ «Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС». Руководство по эксплуатации», раздел «Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 20 февраля 2012 года.

Основные средства поверки:

• - установка поверочная для поверки методом измерения среднего объемного расхода (объема) с пределами допускаемой относительной погрешности не более 1/3 пределов допускаемой относительной погрешности поверяемых расходомеров;

• - комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, относительная погрешность при измерении силы тока не более ±0,05 %, абсолютная погрешность при измерении (формировании) количества импульсов не более ±1 имп., относительная погрешность при измерении (формировании) частоты не более ±0,1 %; относительная погрешность при формировании сигнала омического сопротивления не более ±0,025%;

• - частотомер 43-64 ДЛИ 2.721.066 ТУ, относительная погрешность измерения частоты тока не более ±0,10 %, абсолютная погрешность измерения количества импульсов не более ±1 имп;

• - вольтметр В7-54/3, основная погрешность измерения силы постоянного тока не более ±0,0015 %;

• - магазин сопротивлений Р 4831, ГОСТ 23737-79, пределы допускаемого отклонения сопротивления не более ±0,022 %;

• - микрометр трубный с нониусом МТ МТ50-1, ГОСТ 6507-90, предел измерений до 50 мм, цена деления 0,001 мм, погрешность не более 2 мкм;

• - секундомер, ГОСТ 5072-72.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС», а также на пломбировочную мастику, расположенную в пластиковом колпачке и в пломбировочной чашечке винта крепления металлической скобы в соответствии с рисунком 2.

приведены в эксплуатационном документе.

ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

ГОСТ 8.374-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды

ТУ4213-066-44327050-2001 (В66.00-00.00 ТУ) Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС». Технические условия.

Акционерное общество «Взлет» (АО «Взлет»)

ИНН 7826013976

Адрес: 198097, г.Санкт-Петербург, ул.Трефолева, д.2, лит.БМ

Телефон (факс): 8 (800) 333-888-7, 8 (812) 499-07-38

Web-сайт: www.vzljot.ru

E-mail: mail@vzljot.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А

Телефон (факс): 8 (843) 272-70-62, 8 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
