Номер по Госреестру СИ: 26364-09
26364-09 Трубки индикаторные в комплекте с насосом-пробоотборником
(Gastec (трубки) GV мод. GV100 и GV110 (насос-пробоотборник))
Назначение средства измерений:
Трубки индикаторные Gastec в комплекте с насосом-пробоотборником GV модификаций GV100 и GV110 предназначены для периодического экспрессного измерения массовой концентрации паров воды, объемной доли кислорода, диоксида углерода и вредных газов и паров в воздушных средах.
Внешний вид.
Трубки индикаторные в комплекте с насосом-пробоотборником
Рисунок № 1
Внешний вид.
Трубки индикаторные в комплекте с насосом-пробоотборником
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на специальную табличку на лицевой поверхность коробки с индикаторными трубками и на боковую поверхность насоса-пробоотборника GV мо-
Лист № 12 всего листов 14 дификаций GV100 и GV110 методом наклейки и на титульный лист Руководства по эксплуатации ТИ и насоса-пробоотборника.
Сведения о методиках измерений
Сведения о методиках (методах) измерений методика измерений приведена в технической документации фирмы-изготовителя на трубки индикаторные Gastec в комплекте с насосом-пробоотборником GV модификаций GV 100 и GV 110.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трубкам индикаторным Gastec в комплекте с насосом-пробоотборником GV модификаций GV 100 и GV 110:
-
1 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержа -ния компонентов в газовых средах».
-
2 ГОСТ Р 51712-2001 «Трубки индикаторные. Общие технические условия».
-
3 ГОСТ Р 51945-2002 «Аспираторы . Общие технические условия».
-
4 ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны».
-
5 Техническая документация фирмы-изготовителя на индикаторные трубки Gastec в комплекте с насосом - пробоотборником GV модификаций GV 100 и GV 110.
Поверка
Поверкаосуществляется по документу МП-242-0910-2009 (с изменением №1 от 19.11.2014 г.) «Трубки индикаторные Gastec в комплекте с насосом-пробоотборником GV модификаций GV100 и GV110. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2009 г.
Основные средства поверки:
- комплекс газодинамический ГДК-045 - рабочий эталон 2- го разряда (№ 57490-14 в Госреестре СИ РФ), пределы допускаемой относительной погрешности ± (10 - 7) %;
- генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К - рабочий эталон 1-го разряда по ШДЕК.418319.009 ТУ ( № 45189-10 в Госреестре СИ РФ) в комплекте с источниками микропотоков ИМ газов и паров по ИБЯЛ.418319.013 ТУ (№ 15075-09 в Госреестре СИ РФ), пределы допускаемой относительной погрешности ± (8 - 5) %;
-
- генератор газовых смесей ГГС-03-03 - рабочий эталон 1-го разряда по ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре РФ) в комплекте со стандартными образцами состава газовыми смесями в баллонах под давлением по ТУ 6-16-2956-92, пределы допускаемой относительной погрешности ± (7 - 5) %;
-
- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;
-
- парофазные источники газовых смесей ПИГС по ТУ 4215-001-208106464-99 (№ 44308-10 в Госреестре СИ РФ), пределы допускаемой относительной погрешности ± (10 - 7) %;
Лист № 13 всего листов 14 - калибратор газовых смесей модели 146i - рабочий эталон 1-го разряда (№ 46818-11 в Гос -реестре СИ РФ), пределы допускаемой относительной погрешности ± 5 %.;
- генератор влажного газа эталонный "Полюс-1" по П9Л.000.000 ТУ (№ 6333-77 в Гос -реестре РФ);
- измеритель объема ИО-1 по ТУ 12.43.113-84 (№ 8277-81 в Госреестре РФ), пределы допускаемой относительной погрешности ± 1,5 %.
Изготовитель
Фирма «GASTEC CORPORATION», Япония. 6431 Fukaya, Ayase-shi, Kanagawa 252-1103, Japan, tel: +81(0) 467-79-3910, fax + +81(0)467-79-3979.Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,Адрес: 190005,Санкт-Петербург, Московский пр., д. 19, тел. (812) 251-76-01,
факс: (812) 713-01-14, электронная почта: info@vniim.ru.
Трубки индикаторные Gastec по принципу действия подразделяются на:
-
- колористические, предназначенные для измерения концентрации вещества в анализируемой газовой среде, прокачиваемой при помощи насоса-пробоотборника через индикаторную трубку, по длине изменившего первоначальную окраску слоя индикаторного порошка;
-
- экспозиционные, обеспечивающие измерение средневзвешенной за время экспозиции концентрации вещества в анализируемой газовой среде по длине изменившего первоначальную окраску слоя индикаторного порошка без принудительного прокачивания анализируемой пробы вследствие естественных процессов переноса.
Трубки индикаторные (ТИ) являются первичными измерительными преобразователями и представляют собой стеклянные трубки, заполненные индикаторным порошком, изменяющим цвет под действием проникающих внутрь веществ. Трубки герметизируются путем запаивания их концов, на боковой поверхности трубки нанесена шкала.
Длина слоя индикаторного порошка, изменившего первоначальную окраску, зависит от содержания определяемого компонента в анализируемой газовой среде.
Принцип действия насоса-пробоотборника заключается в просасывании анализируемой пробы за счет разрежения, создаваемого в герметичном корпусе при перемещении штока на расстояние с меткой 50 либо до упора, что соответствует объему пробы 50 см3 и 100 см3. В момент просасывания пробы красный «INDICATOR» утапливается, по окончании отбора пробы «INDICATOR» возвращается в исходное положение, можно делать следующий рабочий ход насоса. В нижней части корпуса насоса-пробоотборника имеется устройство для обламывания запаянных концов ТИ и сбора обломков концов трубок.
Насос-пробоотборник GV модификаций GV100 и GV110 за один рабочий ход позволяет отбирать 50 или 100 см3 анализируемой газовой пробы. За счет изменения объема пробы с учетом коэффициентов пересчета, приведенных в таблице 1, удается значительно расширить диапазон измерений, указанный на шкале ТИ.
Модификация GV110 отличается от модификации GV-100 наличием счетчика прокачек.
По отдельному заказу фирма поставляет различные зонды для отбора проб в труднодоступных местах.
Внешний вид трубок индикаторных Gastec приведен на рисунке 1, насоса-пробоотборника GV на рисунке 2.

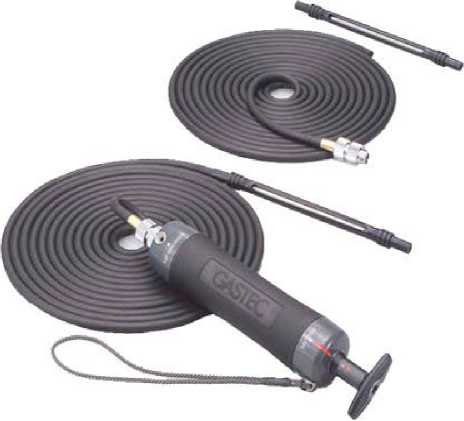

Рисунок 2. Насос-пробоотборник GV.

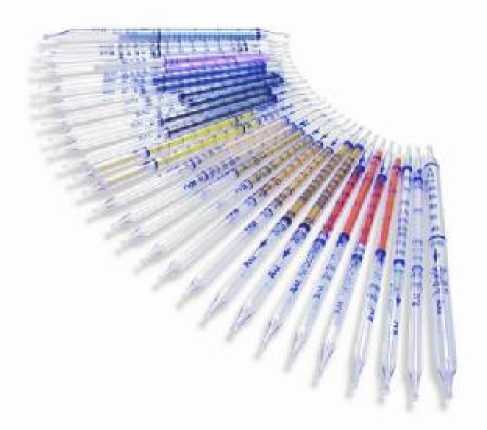

Рисунок 1. Трубки индикаторные Gastec.
Комплектность поставки приведена в таблице 3. Таблица 3.
Наименование |
Обозначение |
Количество |
Комплект трубок индикаторных Gastec |
В соответствии с таблицами 1,2 |
10 шт. в 1 коробке |
Паспорт на ТИ |
- |
1 экз. *) |
Насос-пробоотборник GV |
GV 100 или GV 110 |
1 шт. |
Чехол для насоса-пробоотборника |
No 350BP |
1 шт. |
Телескопический пробоотборный зонд |
No 340 и No 345A |
**) 1 шт. |
Зонд для отбора горячих газовых проб (до 600 0С) |
No 350A (5 м) |
1 **) 1 шт. |
Зонд-трубка |
No 350A-10 (10 м) |
**) 1 шт. ’ |
Запасной держатель для индикаторной трубки |
No 357 |
**) 1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 242- 0910-2009 |
1 экз. |
Примечания:
|
1 Диапазоны измерений и пределы допускаемой основной относительной погрешности колористических трубок приведены в таблице 1.
Таблица 1
№ |
Мо- |
Определяемый |
Диапазон |
Диапазон |
Объем |
Пределы |
Назна |
п/ п |
дель труб- |
компонент (ПДК, млн-1 *)) |
показаний, -1 млн |
измерений, -1 млн |
пробы, см3, (Кп) **) |
допускаемой основной |
чение ****) |
ки |
относительной | ||||||
погрешности, % ***) | |||||||
Ацетальде- |
5-10 |
- |
400 (0,5) |
- |
- | ||
92 |
гид |
св. 10-300 |
50-300 |
200 (1) |
± 25 |
А | |
1 |
(2) |
св. 300-750 |
св. 300-750 |
100 (2,5) |
± 20 |
А | |
92М |
-«- |
2,5-5 св. 5-100 |
св. 20-100 |
200 (0,5) 100 (1) |
± 25 |
А | |
92L |
-«- |
1-20 |
2-20 |
100 (1) |
± 25 |
К | |
Уксусная |
1-2 |
- |
200 (0,5) |
- |
- | ||
81 |
кислота |
св. 2-50 |
10-50 |
100 (1) |
± 25 |
А | |
2 |
(2) |
св. 50-100 |
св. 50-100 |
50 (2) |
± 20 |
А | |
0,125-0,25 |
- |
200 (0,5) |
- |
- | |||
81L |
-«- |
св. 0,25-10 |
2-10 |
100 (1) |
± 25 |
К | |
св. 10-25 |
св. 10-25 |
50 (2) |
± 20 |
А | |||
3 |
151L |
Ацетон |
50-4000 |
200-4000 |
200 (1) |
± 25 |
А |
(83) |
св. 4000-12000 |
- |
100 (3) |
- |
- | ||
4 |
191L |
Акрилонитрил (0,2) |
0,1-0,2 св. 0,2-6 |
2-6 |
400 (0,5) 200 (1) |
± 25 |
А |
св. 6-18 |
св. 6-18 |
100 (3) |
± 25 |
А |
3НМ |
Аммиак (28) |
(0,05-1,6) %(об.) св.(1,6-3,52) %(об.) |
(0,4-1,6) % (об.) св.(1,6-3,52) %(об.) |
100 (1) 50 (2,2) |
± 25 ± 25 |
А | |
10-50 |
20-50 |
500 (0,2) |
± 25 |
К | |||
3М |
-«- |
200 (0,5) |
± 25 | ||||
50-500 |
50-500 |
100 (1) |
± 25 |
А | |||
5 |
св. 500-1000 |
св. 500-1000 |
50 (2) |
± 20 |
А | ||
2,5-5 |
2,5-5 |
200 (0,5) |
± 25 |
В | |||
3La |
-«- |
5-100 |
40-100 |
100 (1) |
± 25 |
К | |
св.100-200 |
св.100-200 |
50 (2) |
± 20 |
А | |||
0,5-1 |
- |
200 (0,5) |
- |
- | |||
3L |
-«- |
1-30 |
10-30 |
100 (1) |
± 25 |
К | |
св. 30-78 |
св. 30-78 |
50 (2,6) |
± 20 |
А | |||
0,04-0,1 |
1000 | ||||||
- |
- |
- | |||||
6 |
19LA |
Арсин |
св. 0,1-1,5 |
0,2-1,5 |
(0,4) 500 (1) 300 (1,6) |
± 25 |
А |
(0,03) |
св. 1,5-2,4 св. 2,4-10 |
св. 1,5-2,4 св. 2,4-10 |
± 25 ± 25 |
А А | |||
100 (6,7) | |||||||
Бензол |
2-5 |
- |
400 (0,4) |
- |
- | ||
121S |
(5/1,5) |
св. 5-120 |
20-120 |
200 (1) |
± 25 |
А | |
св. 120-312 |
св. 120-312 |
100 (2,6) |
± 20 |
А | |||
2,5-5 |
- |
400 (0,5) |
- |
- | |||
121 |
-«- |
св. 5-60 |
10-60 |
200 (1) |
± 25 |
А | |
7 |
св. 60-120 |
св. 60-120 |
100 (2) |
± 20 |
А | ||
121SL |
-«- |
1-20 |
5-20 |
500 (1) |
± 25 |
К | |
св. 20-100 |
св. 20-100 |
100 (5) |
± 20 |
А | |||
121L |
-«- |
0,1-10 |
0,5-10 |
500 (1) |
± 25 |
К | |
св. 10-65 |
св. 10-65 |
100 (6,5) |
± 25 |
А | |||
121SP |
-«- |
0,2-20 |
5-20 |
300 (1) |
± 25 |
К | |
св. 20-66 |
св. 20-66 |
100 (3,3) |
± 25 |
А | |||
174 |
1,3-бутадиен (44,5) |
50-800 |
200-800 |
100 (1) |
± 25 |
А | |
8 |
174L |
-«- |
2,5-5 |
- |
800 (0,5) |
- |
- |
св. 5-100 |
20-100 |
400 (1) |
± 25 |
К | |||
174LL |
-«- |
0,5-5 |
1 - 5 |
100 (1) |
± 25 |
В | |
9 |
104 |
Бутан (124) |
25-1400 |
200-1400 |
100 (1) |
± 25 |
А |
10 |
114 |
1-бутанол (3,4) |
10-150 |
30-150 |
300 (1) |
± 25 |
А |
11 |
115 |
2-бутанол (3,4) |
10-150 |
50-150 |
300 (1) |
± 25 |
А |
12 |
142L |
Бутилацетат (41,5) |
10-300 |
50-300 |
200 (1) |
± 35 |
А |
13 |
2НН |
Диоксид |
(2,5-5) % (об.) |
- |
100 (0,5) |
- |
- |
углерода |
св. (5-40) % (об.) |
(10-40) % (об.) |
50 (1) |
± 25 |
А | ||
(0,5-1) % (об.) |
- |
200 (0,5) |
- |
- | |||
2Н |
-«- |
св. (1-10) % (об.) |
(2-10) % (об.) |
100 (1) |
± 25 |
В | |
св. (10-20) % (об.) |
св.(10-20) %(об.) |
50 (2) |
± 25 |
В |
2L |
-«- |
(0,13-0,25) % (об.) св. (0,25-3) % (об.) св. (3-6) % (об.) |
(1-3) % (об.) св. (3-6) % (об.) |
200 (0,5) 100 (1) 50 (2) |
± 25 ± 25 |
В В | |
2LL |
-«- |
300-5000 |
1000-5000 |
100 (1) |
± 25 |
В | |
2LC |
-«- |
100-2000 |
500-2000 |
100 (1) |
± 25 |
В | |
св. 2000-4000 |
св. 2000-4000 |
50 (2) |
± 20 |
В | |||
0,63-1,25 |
400 | ||||||
- |
- |
- | |||||
13 |
Сероуглерод (0,3) |
св. 1,25-2,5 св. 2,5-50 |
10-50 |
(0,25) 200 (0,5) 100 (1) 50 (2) |
± 25 |
А | |
14 |
св.50-100 |
св. 50-100 |
± 25 |
А | |||
20-50 |
- |
200 (0,4) |
- |
- | |||
13 М |
-«- |
50-1600 |
200-1600 |
100 (1) |
± 25 |
А | |
1600-4000 |
1600-4000 |
50 (2,5) |
± 20 |
А | |||
1 НН |
Оксид |
(1-2)% (об.) |
- |
100 (0,5) |
- |
- | |
углерода (17,2) |
св. (2-50) % (об.) |
(10-50) % (об.) |
50 (1) |
± 25 |
А | ||
(0,1-0,2) % (об.) |
- |
200 (0,5) |
- |
- | |||
1Н |
-«- |
св. (0,2-5) % (об.) |
(1-5) % (об.) |
100 (1) |
± 25 |
А | |
св. (5-10) % (об.) |
св. (5-10) % (об.) |
50 (2) |
± 25 |
А | |||
(0,05-0,1) % (об.) |
- |
200 (0,5) |
- |
- | |||
1М |
-«- |
св. (0,1-2) % (об.) |
(0,5-2) % (об.) |
100 (1) |
± 25 |
А | |
св. (2-4) % (об.) |
св. (2-4) % (об.) |
50 (2) |
± 25 |
А | |||
25-50 |
- |
200 (0,5) |
- |
- | |||
1LM |
-«- |
св. 50-1000 |
200-1000 |
100 (1) |
± 25 |
А | |
св. 1000-2000 |
1000-2000 |
50 (2) |
± 20 |
А | |||
15 |
2,5-25 |
1000 | |||||
- |
- |
- | |||||
1L |
-«- |
св. 25-1000 |
400-1000 |
(0,1) 100 (1) 50 (2) |
± 25 |
А | |
св. 1000-2000 |
1000-2000 |
± 20 |
А | ||||
8-12,5 |
- |
300 (0,3) |
- |
- | |||
1La |
-«- |
св. 12,5-25 |
- |
200 (0,5) |
- |
- | |
св.25-500 |
200-500 |
100 (1) |
± 25 |
А | |||
св. 500-1000 |
св. 500-1000 |
50 (2) |
± 20 |
А | |||
5-100 |
20-100 |
300 (1) |
± 25 |
А | |||
1LK |
-«- |
св. 100-300 |
св. 100-300 |
100 (1) |
± 25 |
А | |
св. 300-600 |
св. 300-600 |
50 (6) |
± 20 |
А | |||
ILL |
-«- |
5-50 |
10-50 |
200 (1) |
± 25 |
К | |
1LC |
-«- |
1-30 |
5-30 |
100 (1) |
± 25 |
К | |
Четыреххло- | |||||||
134 |
ристый |
0,5-2,5 |
- |
500 (0,2) |
- |
- | |
16 |
углерод |
св. 2,5-60 |
10-60 |
100 (1) |
± 25 |
А | |
(3,1) | |||||||
134L |
-«- |
0,25-5 |
1-5 |
200 (1) |
± 25 |
К | |
св. 5-12 |
св. 5-12 |
100 (2,4) |
± 25 |
А | |||
Сероокись |
2,5-5 |
- |
200 (0,4) |
- |
- | ||
17 |
21LA |
углерода |
св. 5-50 |
10-50 |
100 (1) |
± 25 |
К |
(10 |
св. 50-125 |
св. 50-125 |
50 (2,5) |
± 20 |
А |
21 |
-«- |
5-10 св. 10-100 св. 100-200 |
20-100 100-200 |
200 (0,5) 100 (1) 50 (2) |
± 25 ± 20 |
А А | |
Хлор (0,35) |
0,1-0,5 |
- |
500 (0,2) |
- |
- | ||
8La |
св. 0,5-8 |
2-8 |
100 (1) |
± 25 |
А | ||
18 |
св. 8-16 |
8-16 |
50 (2) |
± 25 |
А | ||
0,025-0,05 |
- |
200 (0,5) |
- |
- | |||
8LL |
-«- |
св. 0,05-1 |
0,2-1 |
100 (1) |
± 25 |
К | |
св. 1-2 |
1-2 |
50 (2) |
± 25 |
А | |||
19 |
126L |
Хлорбензол |
0,5-10 |
2-10 |
300 (1) |
± 25 |
В |
(15/7,5) |
св. 10-43 |
св. 10-43 |
100 (4,3) |
± 25 |
К | ||
20 |
137L |
Хлороформ |
0,5-10 |
2-10 |
500 (1) |
± 25 |
А |
(1) |
св. 10-27 |
св. 10-27 |
300 (2,7) |
± 25 |
А | ||
21 |
118 |
Циклогекса- |
5-100 |
20-100 |
200 (1) |
± 25 |
В |
нол | |||||||
22 |
154 |
Циклогекса- |
2-30 |
10-30 |
400 (1) |
± 25 |
А |
нон (2,45) |
св. 30-75 |
- |
200 (2,5) |
- |
- | ||
23 |
112L |
Этанол |
50-100 |
- |
200 (0,5) |
- |
- |
(521) |
св. 100-2000 |
200-2000 |
100 (1) |
± 25 |
К | ||
172 |
Этилен |
25-800 |
200-800 |
100 (1) |
± 25 |
А | |
24 |
(86,2) |
св. 800-1680 |
св. 800-1680 |
50 (2,1) |
± 20 |
А | |
172L |
-«- |
0,2-50 |
10-50 |
400 (1) |
± 50 |
В | |
50-100 |
60-100 |
200 (2) |
± 25 |
К | |||
25 |
163LL |
Оксид |
0,1-5 |
1-5 |
400 (1) |
± 25 |
А |
этилена | |||||||
(0,5) |
св. 5-10 |
св. 5-10 |
200 (2) |
± 25 |
А | ||
Этилмеркап- |
0,5-5 |
1000 | |||||
72 |
тан |
св. 5-120 |
20-120 |
(0,1) |
± 25 |
А | |
26 |
(0,39) |
100 (1) | |||||
0,2-0,5 |
- |
200 (0,4) |
- |
- | |||
72L |
-«- |
св. 0,5-30 |
10-30 |
100 (1) |
± 25 |
А | |
св. 30-75 |
св. 30-75 |
50 (2,5) |
± 25 |
А | |||
Формальде- |
2-20 |
4-20 |
200 (1) |
± 25 |
А | ||
91 |
гид |
св. 20-50 |
св. 20-50 |
100 (2,5) |
± 25 |
А | |
27 |
(0,4) |
св. 50-100 |
- |
50 (5) |
- |
- | |
91L |
-«- |
0,1-5 |
1-5 |
500 (1) |
± 25 |
А | |
св. 5-40 |
8-40 |
100 (8) |
± 25 |
А | |||
91LL |
-«- |
0,05-1 |
0,2-1 |
500 (1) |
± 25 |
К | |
28 |
102L |
Г ексан |
4-50 |
- |
500 (0,2) |
- |
- |
(84) |
св. 50-1200 |
200-1200 |
100 (1) |
± 25 |
А | ||
29 |
185 |
Гидразин (0,08) |
0,05-0,1 св. 0,1-2 |
0,5-2 |
1000 (0,5) 500 (1) |
± 25 |
А |
30 |
Хлористый |
50-200 |
400 | ||||
14R |
водород |
св. 200-5000 |
500-5000 |
(0,25) |
± 25 |
А | |
(3,3) |
100 (1) | ||||||
10-20 |
10-20 |
200 (0,5) |
± 25 | ||||
14М |
-«- |
св. 20-500 |
св. 20-500 |
100 (1) |
± 25 |
А | |
св. 500-1000 |
св. 500-1000 |
50 (2) |
± 20 |
14L |
-«- |
0,2-1 св. 1-20 св.20-76 |
0,2-1 св. 1-20 св.20-76 |
500 (0,2) 200 (0,5) 100 (1) 50 (3,8) |
± 25 ± 25 ± 25 ± 25 |
В К А | |
Синильная | |||||||
31 |
12LL |
кислота |
0,2-7 |
1-7 |
200 (1) |
± 25 |
А |
(0,27) | |||||||
Фтористый |
0,25-0,5 |
700 (0,5) | |||||
32 |
17 |
водород (0,5/0,1 в пересчета на F) |
св. 0,5-20 св. 20-100 |
5-20 25-100 |
400 (1) 100 (5) |
± 25 ± 25 |
А А |
0,09-0,2 |
500 | ||||||
17L |
-«- |
св. 0,2-10 |
1-10 |
(0,45) 300 (1) |
± 25 |
А | |
св. 10-72 |
св. 10-72 |
± 25 |
А | ||||
100 (7,2) | |||||||
4НН |
Сероводород |
(0,1-2) % (об.) |
(0,1-2) % (об.) |
100 (1) |
± 15 |
А | |
(7) |
св. (2-4) % (об.) |
св. (2-4) % (об.) |
50 (2) |
± 15 | |||
10-100 |
10-100 |
1000 |
± 20 | ||||
(0,1) |
± 20 | ||||||
4Н |
-«- |
в. 100-2000 |
св. 100-2000 |
200 (0,5) |
± 15 |
А | |
св. 2000-4000 |
св. 2000-4000 |
100 (1) |
± 15 | ||||
50 (2) | |||||||
25-50 |
25-50 |
200 (0,5) |
± 20 | ||||
4НМ |
-«- |
св. 50-800 |
св. 50-800 |
100 (1) |
± 15 |
А | |
св. 800-1600 |
св. 800-1600 |
50 (2) |
± 15 | ||||
12,5-25 |
12,5-25 |
200 (0,5) |
± 20 | ||||
4M |
-«- |
св. 25-250 |
св. 25-250 |
100 (1) |
± 20 |
А | |
св. 250-500 |
св. 250-500 |
50 (2) |
± 15 | ||||
1-10 |
1-10 |
1000 |
± 25 |
К | |||
(0,1) |
± 25 | ||||||
33 |
4L |
-«- |
св. 10-120 |
св. 10-120 |
200 (0,5) |
± 20 |
А |
св. 120-240 |
св. 120-240 |
100 (1) |
± 15 |
А | |||
50 (2) | |||||||
0,25-2,5 |
0,25-2,5 |
1000 |
± 25 |
В | |||
(0,1) |
± 25 | ||||||
4LL |
-«- |
св. 2,5-60 |
св. 2,5-60 |
200 (0,5) |
± 25 |
К | |
св. 60-120 |
св. 60-120 |
100 (1) |
± 20 |
А | |||
50 (2) | |||||||
1-2 |
1-2 |
200 (0,5) |
± 25 |
В | |||
4LK |
-«- |
св. 2-20 |
св. 2-20 |
100 (1) |
± 25 |
К | |
св.20-40 |
св.20-40 |
50 (2) |
± 20 |
А | |||
0,5-1 |
0,5-1 |
200 (0,5) |
± 25 |
В | |||
4LB |
-«- |
св. 1-6 |
св. 1-6 |
100 (1) |
± 25 |
В | |
св.6-12 |
св.6-12 |
50 (2) |
± 20 |
К | |||
0,1-0,2 |
0,1-0,2 |
200 (0,5) |
± 25 | ||||
4LT |
-«- |
св. 0,2-2 |
св. 0,2-2 |
100 (1) |
± 25 |
В | |
св. 2-4 |
св. 2-4 |
50 (2) |
± 25 |
Сероводород |
1,25-2,5 |
- |
200 (0,5) |
- |
- | ||
(7) |
св. 2,5-60 |
10-60 |
100 (1) |
± 25 |
А | ||
св. 60-120 |
св. 60-120 |
50 (2) |
± 25 |
А | |||
34 |
45S |
Диоксид се- |
0,25-0,5 |
200 (0,5) | |||
ры (3,8) |
св. 0,5-10 |
2-10 |
100 (1) |
± 25 |
К | ||
св. 10-20 |
св. 10-20 |
50 (2) |
± 25 |
А | |||
111L |
Метанол |
20-40 |
- |
200 (0,5) |
- |
А | |
35 |
(3,8) |
св. 40-1000 |
400-1000 |
100 (1) |
± 25 | ||
111LL |
-«- |
2-20 св. 20-56 |
5-20 20-56 |
400 (1) 200 (2,8) |
± 35 ± 25 |
А А | |
Метиленхло- |
4-10 |
- |
400 (0,4) |
- |
- | ||
36 |
138L |
рид |
св. 10-60 |
20-60 |
200 (1) |
± 25 |
А |
(14,3) |
св. 60-150 |
- |
100 (2,5) |
- |
А | ||
Метилмер- |
0,25-2,5 |
- |
1000 (0,1) 100 (1) 50 (2) |
- |
- | ||
71 |
каптан |
св. 2,5-70 |
20-70 |
± 25 |
А | ||
37 |
(0,41) |
св. 70-140 |
70-140 |
± 25 |
А | ||
20-50 |
- |
200 (0,4) |
- |
- | |||
71Н |
-«- |
св. 50-1000 |
200-1000 |
100 (1) |
± 25 |
А | |
св. 1000-2700 |
св. 1000-2700 |
50 (0,5) |
± 20 |
А | |||
38 |
9L |
Диоксид |
0,5-30 |
2-30 |
200 (1) |
± 25 |
А |
азота (1) |
30-125 |
30-125 |
100 (-) |
± 25 |
А | ||
Сумма | |||||||
оксидов | |||||||
11 НА |
азота |
50-2500 |
400-2500 |
100 (1) |
± 25 |
А | |
(2,6 в пере счете на NO2) | |||||||
39 |
5-10 |
- |
200 (0,5) |
- |
- | ||
11S |
-«- |
св. 10-250 |
40-250 |
100 (1) |
± 25 |
А | |
св. 250-625 |
св. 250-625 |
50 (2) |
± 20 |
А | |||
0,04-0,08 |
- |
800 (0,2) |
- | ||||
11L |
-«- |
св. 0,08-0,2 св. 0,2-5 |
1-5 |
400 (0,4) 200 (1) |
± 25 |
К | |
св. 5-16,5 |
св. 5-16,5 |
100 (3,3) |
± 25 |
А | |||
Диоксид |
2,5-200 |
10-200 |
100 (1) |
± 25 |
А | ||
азота | |||||||
40 |
10 |
(1) | |||||
Оксид азота |
2,5-5 |
- |
200 (0,5) |
- |
- | ||
(2,4) |
св. 5-200 |
20-200 |
100 (1) |
± 25 |
А | ||
41 |
31В |
Кислород |
(3-6) % (об.) св. (6-24) % (об.) |
(3-6) % (об.) св. (6-24) % (об.) |
100 (0,5) 50 (1) |
± 25 ± 25 |
В |
0,025-0,05 |
- |
1000 (0,1) 500 (1) 100 (5) |
- |
- | |||
42 |
18L |
Озон (0,05) |
св. 0,05-0,6 св. 0,6-3 |
0,2-0,6 1-3 |
± 25 ± 25 |
А А |
43 |
60 |
Фенол (0,08) |
0,4-1 св. 1-25 св. 25-62,5 св. 62,5-187 |
5-25 св. 25-62,5 св. 62,5-187 |
400 (0,4) 200 (1) 100 (2,5) 50 (7,5) |
± 25 ± 25 ± 25 |
А А А |
44 |
16 |
Фосген (0,1) |
0,05-0,1 св. 0,1-5 св. 5-20 |
1-5 8-20 |
1000 (0,5) 500 (1) 100 (4) |
± 50 ± 25 |
А А |
45 |
7L |
Фосфин (0,07) |
0,15-0,3 св. 0,3-5 |
1-5 |
1000 (0,5) 500 (1) |
± 25 |
А |
7LA |
-«- |
0,05-0,1 св. 0,1-1,5 св. 1,5-2,5 св. 2,5-9,8 |
0,4-1,5 св. 1,5-2,5 св. 2,5-4 |
1000 (0,5) 500 (1) 300 (1,7) 100 (6,5) |
± 25 ± 25 ± 25 |
А А А | |
46 |
124 |
Стирол (6,9/2,3) |
10-20 св. 20-500 св.500-1500 |
100-500 500-1500 |
200 (0,5) 100 (1) 50 (3) |
± 25 ± 20 |
А А |
124L |
-«- |
2-25 св. 25-100 |
5-25 25-100 |
400 (1) 100 (4) |
± 25 ± 25 |
К А | |
47 |
5Н |
Диоксид серы (3,8) |
(0,05 - 0,5) % (об.) св.(0,5 - 4) % (об.) св. (4 - 8) % (об.) |
(0,05 - 0,5)%(об.) св.(0,5 - 4)% (об.) св. (4 - 8) % (об.) |
1000 (0,1) 100 (1,0) 50 (2,0) |
± 15 ± 10 ± 10 |
А |
5М |
-«- |
20 - 100 св.100 - 1800 св.1800 - 3600 |
20 - 100 св.100 - 1800 св.1800 - 3600 |
400 (0,2) 100 (1,0) 50 (2,0) |
± 20 ± 15 ± 15 |
А | |
5L |
-«- |
1,25 - 2,5 св. 2,5 - 5 св. 5 - 100 св. 100 - 200 |
1,25 - 2,5 св. 2,5 - 5 св. 5 - 100 св. 100 - 200 |
400 (0,25) 200 (0,5) 100 (1,0) 50 (2,0) |
± 25 ± 25 ± 20 ± 15 |
В К А А | |
5La |
-«- |
0,5 - 1 св. 1 - 2 св. 2 - 30 св. 30 - 60 |
0,5 - 1 св. 1 - 2 св. 2 - 30 св. 30 - 60 |
800 (0,25) 400 (0,5) 200 (1,0) 100 (2,0) |
± 25 ± 25 ± 25 ± 20 |
В В К А | |
5LC |
-«- |
0,1 - 0,25 св. 0,25 - 10 св. 10 - 25 |
0,1 - 0,25 св. 0,25 - 10 св. 10 - 25 |
400 (0,4) 200 (1,0) 100 (2,5) |
± 25 ± 25 ± 20 |
В К А | |
5Lb |
-«- |
0,05 - 0,1 св. 0,1 - 0,2 св. 0,2 - 5 св. 5 - 10 |
0,05 - 0,1 св. 0,1 - 0,2 св. 0,2 - 5 св. 5 - 10 |
800 (0,25) 400 (0,5) 200 (1,0) 100 (2,0) |
± 25 ± 25 ± 25 ± 20 |
В В К А |
133 М |
Тетрахлорэ тилен (1,5) |
2-5 св. 5-100 св. 100-250 |
40-100 св. 100-250 |
200 (0,33) 100 (1) 50 (2,5) |
± 25 ± 25 |
А А | |
48 |
1-2 |
- |
200 (0,5) |
- |
- | ||
133L |
-«- |
св. 2-25 |
10-25 |
100 (1) |
± 25 |
А | |
св. 25-75 |
св. 25-75 |
50 (3) |
± 25 |
А | |||
0,1-0,2 |
- |
200 (0,5) |
- |
- | |||
133LL |
-«- |
св. 0,2-3 |
1-3 |
100 (1) |
± 25 |
К | |
св. 3-9 |
св. 3-9 |
50 (3) |
± 25 |
А | |||
122 |
Толуол (13) |
5-10 св. 10-300 |
50-300 |
200 (0,5) 100 (1) |
± 25 |
А | |
49 |
св. 300-690 |
св. 300-690 |
50 (2,3) |
± 20 |
А | ||
1-2 |
- |
400 (0,5) |
- |
- | |||
122L |
-«- |
св. 2-50 |
10-50 |
200 (1) |
± 25 |
К | |
св. 50-100 |
св. 50-100 |
100 (2) |
± 25 |
А | |||
Трихлорэти- |
1-2 |
- |
200 (0,5) |
- |
- | ||
132L |
лен |
св. 2-25 |
10-25 |
100 (1) |
± 25 |
А | |
50 |
(2) |
св. 25-70 |
св. 25-70 |
50 (2,8) |
± 25 |
А | |
0,125-0,25 |
- |
200 (0,5) |
- |
- | |||
132LL |
-«- |
св. 0,25-4 |
2-4 |
100 (1) |
± 25 |
К | |
св. 4-8,8 |
св. 4-8,8 |
50 (2,2) |
± 25 |
А | |||
131La |
Винилхлорид (2/0,4) |
0,25-0,5 св. 0,5-1 св. 1-20 |
4-20 |
400 (0,25) 200 (0,5) 100 (1) 50 (2,7) |
± 25 |
А | |
св. 20-54 |
св. 20-54 |
± 25 |
А | ||||
0,1-0,2 |
- |
400 (0,5) |
- |
- | |||
131L |
-«- |
св. 0,2-3 |
1-3 |
200 (1) |
± 25 |
К | |
51 |
св. 3-6,6 |
св. 3-6,6 |
100 (2,2) |
± 25 |
А | ||
0,25-1 св. 1-20 |
400 | ||||||
131LB |
-«- |
10-20 |
(0,25) 200 (1) 100 (3,5) |
± 25 |
А | ||
св. 20-70 |
35-70 |
± 25 |
А | ||||
(0,025-0,05)% (об.) |
- |
400 (0,5) |
- |
- | |||
131 |
-«- |
св. (0,05-1) % (об.) |
(0,4-1) % (об.) |
200 (1) |
± 25 |
А | |
св. (1-2) % (об.) |
св. (1-2) % (об.) |
100 (2,5) |
± 25 |
А | |||
(0,5 - 1) мг/л |
(0,5 - 1) мг/л |
200 (0,5) |
± 25 | ||||
6 |
Пары воды |
св. (1 - 18) мг/л |
св. (1 - 18) мг/л |
100 (1) |
± 25 |
В | |
52 |
св. (18 - 32) мг/л |
св. (18 - 32) мг/л |
50 (1,8) |
± 25 | |||
6L |
-«- |
(0,05 - 1) мг/л св.(1-2) мг/л |
(0,05 - 1) мг/л св.(1-2) мг/л |
100 (1) 50 (2,0) |
± 25 ± 20 |
В | |
53 |
123 |
Ксилол (10) |
5-10 св. 10-250 |
50-250 |
200 (0,5) 100 (1) |
± 25 |
А |
св. 250-625 |
св. 250-625 |
50 (2,5) |
± 25 |
А |
123L |
-«- |
2-100 св. 100-200 |
20-100 св. 100-200 |
200 (1) 100 (2) |
± 25 ± 25 |
А А | |
Примечания: * ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88. **)Измеренное значение содержания (или массовой концентрации) должно быть умножено на коэффициент пересчета Кп, указанный в скобках. Объем пробы насоса-пробоотборника GV приведён к нормальным условиям (Т = 293,2 К и Р = 101,3 кПа). ***) В таблице 1 указаны пределы допускаемой основной относительной погрешности индикаторных трубок в комплекте с насосом-пробоотборником GV модификаций GV100 и GV110. ****) В графе «Назначение» указаны: К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны (при отсутствии ПДК). ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88 |
-
2 Пределы допускаемой относительной погрешности насоса-пробоотборника GV модификаций GV100 и GV110 составляют ± 5 %.
-
3 Время отбора 100 см3 анализируемой пробы через трубки индикаторные в зависимости от измеряемого компонента и диапазона измерений находится в пределах: от 30 до 240 с.
-
4 Диапазоны измерений и пределы допускаемой основной относительной погрешности экспозиционных трубок приведены в таблице 2.
Таблица 2.
№ п/п |
Модель трубки |
Определяемый компонент (ПДК, млн-1 *)) |
Диапазон показаний, -1 млн •ч |
Диапазон измерений, -1 млн • ч |
Время накопле ния, ч |
Пределы допускаемой основной относительной погрешности, % |
Назна- че****) ние |
1. |
81D |
Уксусная кислота (2) |
0,5 - 100 |
40 - 100 |
1 - 10 |
± 25 |
А |
2. |
151D |
Ацетон (83) |
5 - 1500 |
200 - 1500 |
1 - 10 |
± 25 |
А |
3. |
3D |
Аммиак (28) |
2,5 - 1000 |
50 - 500 |
0,5 - 10 |
± 25 |
А |
3DL |
- « - |
0,1 - 10 |
4 - 10 |
1 - 10 |
± 25 |
В | |
4. |
174D |
1,3-бутадиен (44,5) |
1,3 - 200 |
40 - 200 |
1 - 8 |
± 25 |
К |
5. |
2D |
Диоксид углерода |
(0,02 - 12) % (об.) |
(1 - 6) % (об.) |
0,5 - 10 |
± 25 |
В |
6. |
1D |
Оксид углерода (17,2) |
1,04 - 2000 |
200 - 1000 |
0,5 - 48 |
± 25 |
А |
1DL |
- « - |
0,4 - 400 |
50 - 200 |
0,5 - 24 |
± 25 |
А | |
7. |
8D |
Хлор (0,35) |
0,08 - 100 |
10 - 50 |
0,5 - 24 |
± 25 |
А |
8. |
91D |
Формальдегид (0,4) |
0,1 - 20 |
4 - 20 |
1 - 10 |
± 25 |
А |
9. |
14D |
Хлористый водород (3,3) |
1 - 100 |
40 - 100 |
1 - 10 |
± 25 |
А |
10. |
17D |
Фтористый водород (0,5/0,1 в пересчета на F) |
1-100 |
40-100 |
1 - 10 |
± 25 |
А |
11. |
4D |
Сероводород (7) |
0,2 - 200 |
50 - 200 |
1 - 48 |
± 25 |
А |
12. |
152D |
Метилэтилки-тон (67) |
2 - 600 |
200 - 600 |
1 - 10 |
± 25 |
А |
13. |
9D |
Диоксид азота (1,0) |
0,1 - 30 |
5 - 30 |
1 - 10 |
± 25 |
А |
9DL |
- « - |
0,01 - 3,0 |
1 - 3 |
1 - 24 |
± 25 |
К | |
14. |
5DH |
Диоксид серы (3,8) |
10 - 600 |
200 - 600 |
1 - 5 |
± 25 |
А |
5D |
- « - |
0,2 - 100 |
20 - 100 |
1 - 10 |
± 25 |
А | |
15. |
122DL |
Толуол (13) |
2 - 500 |
200 - 500 |
1 - 10 |
± 25 |
А |
16. |
133D |
Тетрахлорэтилен (1,5) |
3-150 |
50 - 150 |
1 - 8 |
± 25 |
А |
17. |
132D |
Трихлорэтилен (2) |
3-300 |
100 - 300 |
1 - 8 |
± 25 |
А |
Примечание: см. примечания к таблице 1
-
5 Пределы допускаемой дополнительной погрешности от влияния изменения темпера -туры и относительной влажности анализируемой газовой среды в условиях эксплуатации в долях от пределов допускаемой основной относительной погрешности 0,2 6 (после приведения измеренного значения объемной доли компонента к нормальным условиям с учетом коэффициентов пересчета, приведенных в паспорте на индикаторные трубки).
-
6 Пределы допускаемой дополнительной суммарной погрешности от влияния неизме-ряемых компонентов в долях от пределов допускаемой основной относительной погрешности 1,5 6
-
7 Габаритные размеры ТИ не более: длина 140 мм, диаметр 6 мм.
Габаритные размеры насоса-пробоотборника GV модификаций GV100 и GV110 не более: длина 240 мм, диаметр 45 мм.
-
8 Масса 10 шт. индикаторных трубок не более 50 г.
Масса насоса-пробоотборника GV модификаций GV100 и GV110 не более 300 г.
-
9 Срок годности ТИ: от 1 до 3 лет (в зависимости от измеряемого компонента и диапазона измерений).
-
10 Срок службы насоса-пробоотборника не менее 8 лет.
-
11 Условия эксплуатации:
-
- диапазон температуры окружающего воздуха: от 0 оС до 40 оС;
-
- диапазон относительной влажности анализируемой пробы (в зависимости от измеряемого компонента и диапазона измерений): от 0 до 90 % (без конденсации влаги).
