УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» июля 2022 г. № 1745

Регистрационный № 57904-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ферритометры МФ-51НЦ AKASCAN

Ферритометры МФ-51НЦ AKASCAN (далее - ферритометр) предназначены для измерения объёмной доли (содержания) ферритной фазы в металле сварных швов, наплавленных антикоррозионных покрытиях и в основном металле заготовок, деталей и готовых изделий из коррозионно-стойких, нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов.

Принцип действия ферритометров основан на зависимости магнитных свойств стали аустенитного класса от содержания в ней ферритной составляющей (ферритной фазы).

Ферритометр состоит из электронного блока, выполненного в корпусе из ударопрочного пластика, и магнитоиндукционного преобразователя, представляющего собой дифференциальный скомпенсированный трансформатор. Магнитоиндукционный преобразователь подключается к электронному блоку с помощью кабеля.

При установке магнитоиндукционного преобразователя на поверхность контролируемого объекта в измерительной обмотке магнитоиндукционного преобразователя возникает ЭДС, пропорциональная намагниченности исследуемого материала. Намагниченность, в свою очередь, пропорциональна объёмной доле (содержанию) ферромагнитной ферритной фазы, распределённой в парамагнитной аустенитной фазе.

Зависимость между содержанием ферритной фазой в контролируемом металле и измеряемой ЭДС устанавливается с помощью комплекта стандартных образцов содержания ферритной фазы (СФФ).

Электронный блок обеспечивает измерение ЭДС магнитоиндукционного преобразователя, линеаризацию передаточной функции измерительного тракта, статистическую обработку и вывод результата измерения на двухстрочный жидкокристаллический индикатор.

Электрическое питание ферритометра осуществляется от четырех батарей типа А316 или типа АА.

По ГОСТ 26364-90 ферритометр относится к локальным, с накладным преобразователем.

Пломбирование ферритометров не предусмотрено.

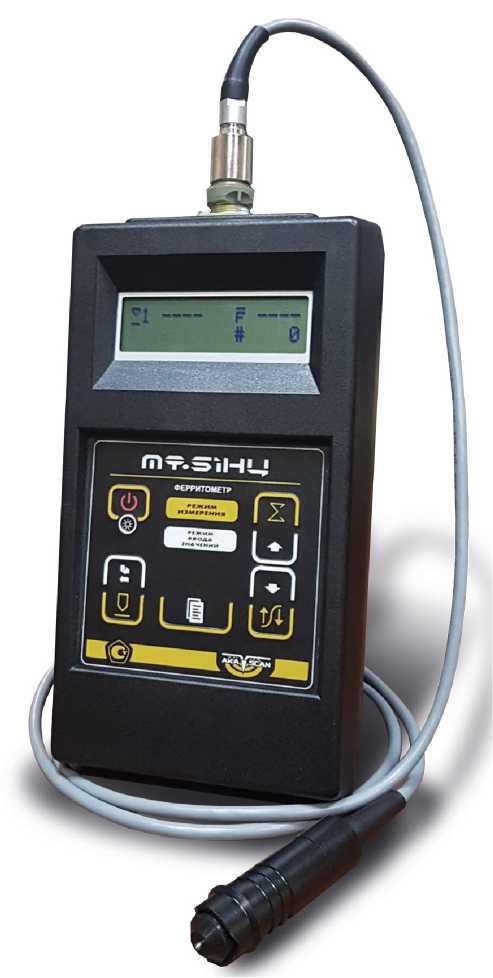

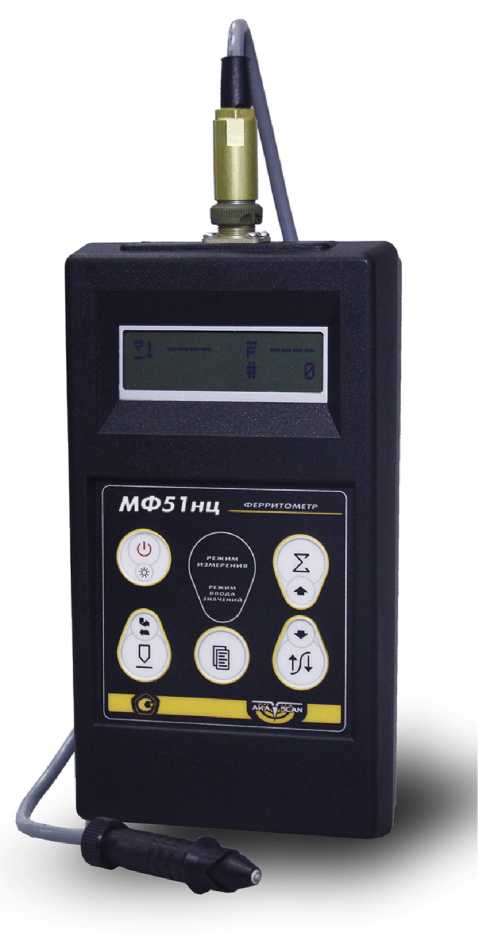

Общий вид ферритометров с различным дизайном лицевой панели представлен на рисунке 1.

Рисунок 1 - Общий вид средства измерений

Программное обеспечение АКА-СКАН МФ-51НЦ выполняет следующие функции:

- выбор режимов работы ферритометра,

- калибровка ферритометра,

- обеспечение процедуры измерений и запись результатов измерений в память ферритометра,

- контроль напряжения питания ферритометра;

- градуировка ферритометра.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -низкий по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в Таблице 1. Идентификация программного обеспечения осуществляется при каждом включении ферритометра путем вывода текущей версии ПО на жидкокристаллический индикатор.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса ферритометра в виде наклейки.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 4276-006-92466551-2014 "Ферритометры МФ-51 AKASCAN. Технические условия"

ГОСТ 26364-90 "Ферритометры для сталей аустенитного класса. Общие технические условия"

ГОСТ 8.518-2010 "ГСИ. Ферритометры для сталей аустенитного класса. Методика поверки"

Общество с ограниченной ответственностью "АКА-Скан" (ООО "АКА-Скан")

ИНН 7729683855

Адрес: 107023, г. Москва, ул. Электрозаводская, д.52 стр. 16, этаж 02, пом. 17А Телефон: (495) 514-56-43, (495) 964-04-84

E-mail: info@aka-scan.ru

Web-сайт: www.aka-scan.ru

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области" (ФБУ "УРАЛТЕСТ")

Адрес: 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а Телефон: (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Аттестат аккредитации ФБУ "УРАЛТЕСТ" по проведению испытаний средств измерений в целях утверждения типа № 30058-13 от 21.10.2013
