МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

17 июня 2019 г.

Москва

О продлении срока действия свидетельства об утверждении типа средства измерений № 56157 «Ферритометры МФ-51НЦ AKASCAN» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «АКА-Скан» от 14 мая 2019 г. № 88-19 приказываю:

• 1. Внести изменения в описание типа на ферритометры МФ-51НЦ AKASCAN, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57904-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 56157 «Ферритометры МФ-51НЦ AKASCAN» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу

СОЕДИНЯЯ О СИ-^; ■[ ИФИКА1 Е А1

Сертификат: 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2019 г. № 1398

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ферритометры МФ-51НЦ AKASCAN

Ферритометры МФ-51НЦ AKASCAN (далее - ферритометр) предназначены для измерения объёмной доли (содержания) ферритной фазы в металле сварных швов, наплавленных антикоррозионных покрытиях и в основном металле заготовок, деталей и готовых изделий из коррозионно-стойких, нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов.

Принцип действия ферритометров основан на зависимости магнитных свойств стали аустенитного класса от содержания в ней ферритной составляющей (ферритной фазы).

Ферритометр состоит из электронного блока, выполненного в корпусе из ударопрочного пластика, и магнитоиндукционного преобразователя, представляющего собой дифференциальный скомпенсированный трансформатор. Магнитоиндукционный преобразователь подключается к электронному блоку с помощью кабеля.

При установке магнитоиндукционного преобразователя на поверхность контролируемого объекта в измерительной обмотке магнитоиндукционного преобразователя возникает ЭДС, пропорциональная намагниченности исследуемого материала. Намагниченность, в свою очередь, пропорциональна объёмной доле (содержанию) ферромагнитной ферритной фазы, распределённой в парамагнитной аустенитной фазе.

Зависимость между содержанием ферритной фазой в контролируемом металле и измеряемой ЭДС устанавливается с помощью комплекта стандартных образцов содержания ферритной фазы (СФФ).

Электронный блок обеспечивает измерение ЭДС магнитоиндукционного преобразователя, линеаризацию передаточной функции измерительного тракта, статистическую обработку и вывод результата измерения на двухстрочный жидкокристаллический индикатор.

Электрическое питание ферритометра осуществляется от четырех батарей типа А316 или типа АА.

По ГОСТ 26364-90 ферритометр относится к локальным, с накладным преобразователем. Пломбирование ферритометров не предусмотрено.

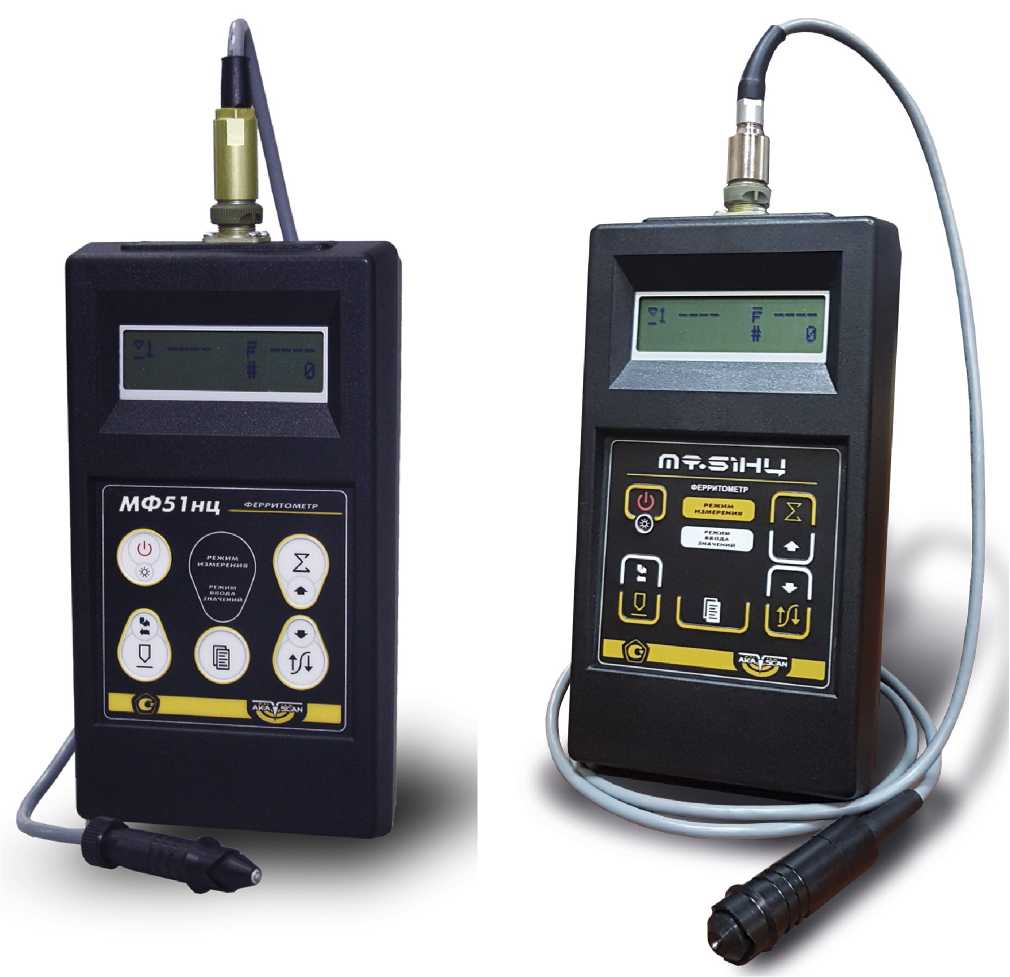

Общий вид ферритометров с различным дизайном лицевой панели представлен на рисунке 1.

Рисунок 1 - Общий вид средства измерений

Программное обеспечение АКА-СКАН МФ-51НЦ выполняет следующие функции:

- выбор режимов работы ферритометра,

- калибровка ферритометра,

- обеспечение процедуры измерений и запись результатов измерений в память ферритометра,

- контроль напряжения питания ферритометра;

- градуировка ферритометра.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -низкий по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в Таблице 1. Идентификация программного обеспечения осуществляется при каждом включении ферритометра путем вывода текущей версии ПО на жидкокристаллический индикатор.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса ферритометра в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.518-2010 "ГСИ. Ферритометры для сталей аустенитного класса. Методика поверки".

Основные средства поверки:

- стандартные образцы содержания ферритной фазы (сталь аустенитного класса), комплект СО СФФ, ГСО 2427-82, диапазон аттестованных значений содержания ферритной фазы от 0 до 20 %СФФ, относительная погрешность определения аттестованных значений не более ±3 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 4276-006-92466551-2014 "Ферритометры МФ-51 AKASCAN. Технические условия"

ГОСТ 26364-90 "Ферритометры для сталей аустенитного класса. Общие технические условия"

ГОСТ 8.518-2010 "ГСИ. Ферритометры для сталей аустенитного класса. Методика поверки"

Общество с ограниченной ответственностью "АКА-Скан" (ООО "АКА-Скан")

ИНН 7729683855

Адрес: 107023, г. Москва, ул. Буженинова, дом 2

Юридический адрес: 107023, г. Москва, ул. Буженинова, дом 2, пом. 2, 5, 6

Телефон (495) 514-56-43, (495) 964-04-84

E-mail: info@aka-scan.ru

Web-сайт: www.aka-scan.ru

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области" (ФБУ "УРАЛТЕСТ")

Адрес: 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а

телефон (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Аттестат аккредитации ФБУ "УРАЛТЕСТ" по проведению испытаний средств измерений в целях утверждения типа № 30058-13 от 21.09.2015 г.
