Номер по Госреестру СИ: 22814-18
22814-18 Измерители скорости воздушного потока
(СДСВ 01)
Назначение средства измерений:
Измерители скорости воздушного потока СДСВ 01 (далее - измерители) предназначены для измерений скорости воздушного потока в трубопроводах, горных выработках, вентиляционных системах угольных и промышленных предприятий.
Внешний вид.
Измерители скорости воздушного потока
Рисунок № 1
Внешний вид.
Измерители скорости воздушного потока
Рисунок № 2
Внешний вид.
Измерители скорости воздушного потока
Рисунок № 3
Программное обеспечение
Измеритель имеет встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показаны на рисунке 3.Основные функции частей программного обеспечения:
- блок измерения скорости потока предназначен для измерения временных задержек сигнала по потоку и против потока и вычисления скорости потока;
- блок усреднения предназначен для фильтрации результатов измерений скорости потока;
- блок индикации предназначен для визуального отображения на дисплее измерительной и настроечной информации;
- блок вывода данных предназначен для вывода через аналоговый или цифровой выход измерительной информации на внешние устройства приема;
- блок управления предназначен для опроса кнопок и настройки параметров измерителя.

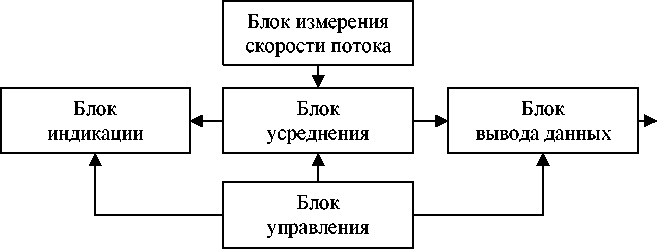

Рисунок 3 - Структурная схема программного обеспечения
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО: | |
- модификация СДСВ 01.01.01 |
sdsv-v541.bin |
- модификация СДСВ 01.02.01 |
sdsv-v542.bin |
- модификация СДСВ 01.03.01 |
sdsv-v543.bin |
- модификация СДСВ 01.ХХ.01-М |
sdsvm-v411.bin |
Номер версии ПО: | |
- модификация СДСВ 01.01.01 |
5.41 |
- модификация СДСВ 01.02.01 |
5.42 |
- модификация СДСВ 01.03.01 |
5.43 |
- модификация СДСВ 01.ХХ.01-М |
4.11 |
Цифровой идентификатор ПО (контрольная сумма): | |
- модификация СДСВ 01.01.01 |
0х47СС |
- модификация СДСВ 01.02.01 |
0xB4FC |
- модификация СДСВ 01.03.01 |
0xF1F1 |
- модификация СДСВ 01.ХХ.01-М |
0x26A7 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус измерителя в виде таблички.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Лист № 6 Всего листов 6
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям скорости воздушного потока СДСВ 01
ГОСТ 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока.
ТУ 4213-002-44645436-04 Измерители скорости воздушного потока СДСВ 01. Технические условия.
Поверка
Поверкаосуществляется по документу МП 2550-0071-2017 «Измерители скорости воздушного потока СДСВ 01. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 06.12.2017 г.
Основные средства поверки:
Установка аэродинамическая АТ-ДСВ, регистрационный номер в Федеральном информационном фонде 35530-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
Изготовитель
Общество с ограниченной ответственностью «Информационные горные технологии» (ООО «Ингортех»)
ИНН 6659026925
Юридический адрес: 620144, г. Екатеринбург, ул. Хохрякова, д. 100, оф. 1 Почтовый адрес: 620144, г. Екатеринбург, а/я 64
Телефон (факс): +7 (343) 318-01-71
Web-сайт: \\л\л\;ингорте\.р((); www.ingortech.ru Е-mail: info@ingortech.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»
Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а
Теле(он: +7 (343) 350-25-83
Факс: +7 (343) 350-40-81
Web-сайт: www.uraltest.ru
Е-mail: uraltest@uraltest.ru
Принцип действия измерителя основан на измерении времени распространения ультразвука по направлению потока воздуха и против него.
Прохождение воздушного потока через зондируемое ультразвуковыми преобразователями пространство вызывает уменьшение времени распространения ультразвука по потоку и увеличение времени распространения ультразвука против потока, причем эти изменения находятся в функциональной зависимости от величины скорости воздушного потока. Измеритель определяет величину времени распространения ультразвука по направлению потока воздуха и величину времени распространения ультразвука против направления потока воздуха, рассчитывает величину скорости воздушного потока, отображает результат измерения и формирует выходной электрический сигнал, пропорциональный текущей скорости воздушного потока.
Измеритель состоит из электронного блока и присоединенной к нему измерительной головки. Измерительная головка является чувствительным элементом измерителя и представляет собой измерительный канал со встроенными в него пьезоэлектрическими преобразователями. Корпус электронного блока измерителя представляет собой пластиковую защитную оболочку, разделенную на 2 отделения: коммутационное, в котором расположены клеммы для соединения измерителя с внешними устройствами, и аппаратное, в котором располагаются печатные платы, служащие для обработки и отображения информации и формирования выходных сигналов.
Измерители выпускается в следующих модификациях СДСВ 01.YY.XX-t.dd, СДСВ 01.YY.XX-MZ, где
YY - тип и величина выходного сигнала:
[01] - 0,4...2,0В; [02] - 0(1)...5 мА; [03] - интерфейс RS-485;
XX - тип и величина питающего напряжения:
[01] - 12 В постоянного тока; [02] - 52 В переменного тока;
T - длина кабеля между измерительной головкой и корпусом:
[0] - измеритель поставляется со встроенной измерительной головкой;
[4] - длина кабеля 4 метра; [8] - длина кабеля 8 метров;
dd - длина трубы крепления измерительной головки:
[25] - длина трубы 250 мм; [45] - длина трубы 450 мм; [60] - длина трубы 600 мм.
М - модульное исполнение измерителя, в котором измерительная головка конструктивно объединена с электронной частью в неразборный модуль, представляющий собой автономную измерительную головку;
Z - комплектование измерителя выносным модулем индикации (ИДСВ):
[0] - ИДСВ не поставляется (может не указываться); [1] - ИДСВ поставляется.
Общий вид измерителя и место пломбировки от несанкционированного доступа представлены на рисунках 1 - 2.

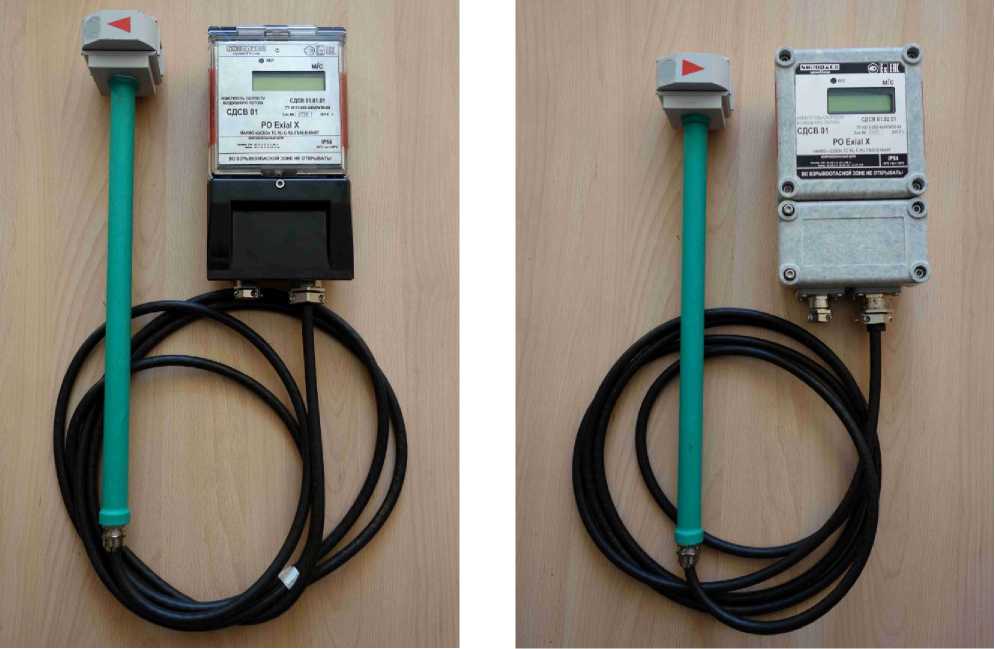

Рисунок 1 - Общий вид измерителя модификаций СДСВ 01.YY.XX-t.dd в разных вариантах исполнения корпуса
Место пломбирования

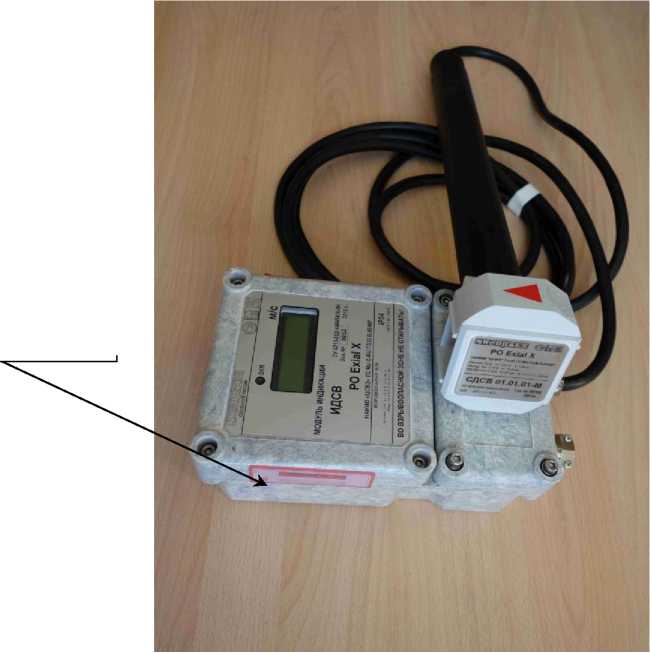

Рисунок 2 - Общий вид измерителя модификации СДСВ 01.YY.XX-MZ
Программное обеспечение Измеритель имеет встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показаны на рисунке 3.
Основные функции частей программного обеспечения:
- блок измерения скорости потока предназначен для измерения временных задержек сигнала по потоку и против потока и вычисления скорости потока;
- блок усреднения предназначен для фильтрации результатов измерений скорости потока;
- блок индикации предназначен для визуального отображения на дисплее измерительной и настроечной информации;
- блок вывода данных предназначен для вывода через аналоговый или цифровой выход измерительной информации на внешние устройства приема;
- блок управления предназначен для опроса кнопок и настройки параметров измерителя.
Рисунок 3 - Структурная схема программного обеспечения
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО: | |
- модификация СДСВ 01.01.01 |
sdsv-v541.bin |
- модификация СДСВ 01.02.01 |
sdsv-v542.bin |
- модификация СДСВ 01.03.01 |
sdsv-v543.bin |
- модификация СДСВ 01.ХХ.01-М |
sdsvm-v411.bin |
Номер версии ПО: | |
- модификация СДСВ 01.01.01 |
5.41 |
- модификация СДСВ 01.02.01 |
5.42 |
- модификация СДСВ 01.03.01 |
5.43 |
- модификация СДСВ 01.ХХ.01-М |
4.11 |
Цифровой идентификатор ПО (контрольная сумма): | |
- модификация СДСВ 01.01.01 |
0х47СС |
- модификация СДСВ 01.02.01 |
0xB4FC |
- модификация СДСВ 01.03.01 |
0xF1F1 |
- модификация СДСВ 01.ХХ.01-М |
0x26A7 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Таблица 4 -
Наименование |
Обозначение |
Количество | |||
СДСВ 01 XX.YY-0.dd |
СДСВ 01 XX.YY-t.dd |
СДСВ 01 XX.YY-M0 |
СДСВ 01 XX.YY-M1 | ||
Защитная оболочка с электронными платами |
СДСВ 01 |
1 шт. |
1 шт. |
- |
1 шт. |
Измерительная головка с трубой длиной dd мм |
1 шт. |
1 шт. |
1 шт. |
1 шт. | |
Соединительный кабель |
- |
- |
1 шт. |
- |
- |
Комплект элементов крепления |
- |
1 шт. |
1 шт. |
- |
1 шт. |
Специальный ключ |
- |
1 шт. |
1 шт. |
- |
1 шт. |
Руководство по эксплуатации |
РЭ 4213-002-44645436-04 |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
Паспорт |
ПС 4213-002-44645436-04 |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
Методика поверки |
МП 2550-0071-2017 |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений скорости воздушного потока, м/с |
от 0,2 до 30,0 |
Диапазон преобразования скорости воздушного потока в электрический сигнал, м/с |
от -60 до +60 |
Пределы допускаемой основной абсолютной погрешности измерения скорости воздушного потока, м/с |
±(0,10+0,03-V) ** |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и контролируемой сред в рабочих условиях эксплуатации, в долях от пределов допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от изменения относительной влажности контролируемой среды в диапазоне рабочих значений относительной влажности, в долях от пределов допускаемой основной погрешности |
0,5 |
Нормальные условия измерений:
|
от +18 до +28 от 20 до 80 от 84 до 106,7 |
* СДСВ 01.01.ХХ и СДСВ 01.02.ХХ обеспечивают возможность изменения верхней границы диапазона преобразования из следующего ряда: 1, 2, 3, 5, 10, 20, 30, 60 м/с. ** где V - значение скорости воздушного потока, м/с |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Выходной сигнал: | |
- напряжение постоянного тока (для СДСВ 01.01.XX), В |
от 0,4 до 2,0 |
- постоянный ток (для СДСВ 01.02.XX), мА |
от 0 до 5; от 1 до 5 |
- цифровой (для СДСВ 01.03.XX) |
RS-485 / ModbusRTU |
Напряжение питания, В: - постоянного тока (для СДСВ 01.YY.01-t.dd, | |
СДСВ 01^.ХХ-М) |
12 ±3 |
- переменного тока (для СДСВ 01.YY.02-t.dd ) |
52±13 |
Потребляемый ток при номинальном напряжении питания, мА, не более: - постоянного тока 12В (для СДСВ 01.YY.01-t.dd, | |
СДСВ 01.УУ.01-МZ) |
35 |
- переменного тока 52В (для СДСВ 01.YY.02-t.dd) |
10 |
Габаритные размеры, мм, не более: | |
- СДСВ 01.YY.XX-t.dd, ИДСВ (без измерительной головки) |
320x170x90 |
- СДСВ 01.УУ.ХХ-М |
470x100x90 |
Масса, кг, не более: | |
- СДСВ 01.YY.XX-t.dd (без измерительной головки) |
3 |
- СДСВ 01.УУ.ХХ-М (без модуля индикации) |
3 |
- ИДСВ |
3 |
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -10 до +35 от 20 до 100 от 84 до 119,7 |
Средняя наработка на отказ, ч, не менее |
10000 |
Средний срок службы, лет, не менее |
5 |
Уровень и вид взрывозащиты (по ГОСТ Р 52350.0-2005) |
РО ExiaI Х |
Степень защиты от внешних воздействий (по ГОСТ 14254-96) |
IP54 |
