Номер по Госреестру СИ: 86693-22
86693-22 Датчики токсичных газов стационарные
(СДТГ)
Назначение средства измерений:
Датчики токсичных газов стационарные СДТГ (далее -датчики) предназначены для непрерывного измерения объемной доли оксида углерода в воздухе рабочей зоны.
Внешний вид.
Датчики токсичных газов стационарные
Рисунок № 1
Внешний вид.
Датчики токсичных газов стационарные
Рисунок № 2
Общие сведения
Дата публикации - 27.04.2023
Срок свидетельства - 05.09.2027
Номер записи - 188675
ID в реестре СИ - 1401837
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
тип СДТГ-01.02.01-00, СДТГ-11.02.01, СДТГ-07.02.01, СДТГ-03.02.01, СДТГ-01.02.01-00, СДТГ-01.02.01, СДТГ-01, СДТГ 01.02.01-00, СДТГ 01.02, СДТГ 01.01.01, модель СДТГ-03.02.01-00, модель СДТГ-03.02-00, модель СДТГ 03.02.01, исп. СДТГ-01.02.01-00, Датчики токсичных газов стационарные СДТГ03.02.01-00, Датчики токсичных газов стационарные СДТГ01.02.01-00, Датчики токсичных газов стационарные СДТГ01.02.01,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок - 339
Выдано извещений - 3
Кол-во периодических поверок - 73
Кол-во средств измерений - 35
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2203 от 2022.09.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
№894 от 2023.04.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№574 от 2023.03.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№1069 от 2025.06.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Датчики токсичных газов стационарные (СДТГ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22814-18 23.03.2028 |
Измерители скорости воздушного потока, СДСВ 01 Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех") (РОССИЯ г. Екатеринбург) |
ОТ МП |
2 года |
|
83336-21 05.10.2026 |
Комплексы автоматической газовой защиты горных машин, "Метан-радио" Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
86693-22 05.09.2027 |
Датчики токсичных газов стационарные, СДТГ Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
88621-23 30.03.2028 |
Измерители скорости воздушного потока переносные, ПДСВ Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
90969-24 11.01.2029 |
Метанометры-сигнализаторы, Блок ДА Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
93780-24 15.11.2029 |
Системы газоаналитические шахтные многофункциональные, Микон III Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
94975-25 24.03.2030 |
Комплексы, Метан-радио Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Датчики токсичных газов стационарные (СДТГ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИЦ" (RA.RU.312901) | 278 | 8 | 263 | 15 | 0 | 278 | 263 | 15 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 21 | 3 | 18 | 0 | 21 | 3 | 18 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 20 | 4 | 0 | 20 | 0 | 20 | 0 | 20 | |
| ПАО АК АЛРОСА (RA.RU.311580) | 20 | 4 | 0 | 20 | 3 | 20 | 0 | 20 |
Стоимость поверки Датчики токсичных газов стационарные (СДТГ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное ПО разделено на метрологически значимое (далее - МЗ) ПО и метрологически незначимое (далее - МНЗ) ПО. Вычисление значения контрольной суммы МЗ ПО производится на основании: номера модификации, нижнего и верхнего значения измеряемой концентрации и множителя концентрации. Это значение является уникальным для каждого исполнения датчика.
Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
301009.000.00.000 SDTG 1.0.3 |
|
Номер версии (идентификационный номер) ПО, не |
МЗ: 301.009 |
|
ниже |
МНЗ: 1.0.3 |
|
Цифровой идентификатор ПО |
301.009 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную таблицу методом лазерной гравировки и на титульный лист руководства по эксплуатации и паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Устройство и работа» документа ИГТ.301009.000.00.000РЭ «Датчики токсичных газов стационарные СДТГ. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 4215-017-44645436-2006 Датчики токсичных газов стационарные СДТГ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Информационные Горные Технологии» (ООО «Ингортех»)
ИНН 6659026925
Юридический адрес: 620144, Россия, г. Екатеринбург, ул. Хохрякова, 100, офис 1
Адрес: 620072, Россия, г. Екатеринбург, ул. Бетонщиков, д.5 стр.7
Телефон (факс): (343)318-01-71
Web-сайт: www.ingortech.ru
E-mail: info@ingortech.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, этаж 4, помещение I, комната 28
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Информационные Горные Технологии» (ООО «Ингортех»)ИНН 6659026925
Юридический адрес: 620144, Россия, г. Екатеринбург, ул. Хохрякова, 100, офис 1
Адрес: 620072, Россия, г. Екатеринбург, ул. Бетонщиков, д.5 стр.7
Телефон (факс): (343)318-01-71
Web-сайт: www.ingortech.ru
E-mail: info@ingortech.ru
Изготовители Общество с ограниченной ответственностью «Информационные Горные Технологии» (ООО «Ингортех»)
ИНН 6659026925
Юридический адрес: 620144, Россия, г. Екатеринбург, ул. Хохрякова, 100, офис 1
Адрес: 620072, Россия, г. Екатеринбург, ул. Бетонщиков, д.5 стр.7
Телефон (факс): (343)318-01-71
Web-сайт: www.ingortech.ru
E-mail: info@ingortech.ru
Принцип действия датчиков - электрохимический. На электродах химически активных измерительных элементов - электрохимических сенсоров - протекают окислительно-восстановительные реакции определяемых веществ, приводящие к возникновению электрических потенциалов, пропорциональных их концентрациям в анализируемом воздухе.
Конструктивно датчики представляют собой прямоугольную защитную оболочку, состоящую из аппаратного и вводного отделений со съемными крышками. Корпус датчика представляет из себя пластиковую защитную оболочку, в которую встроен или к которой присоединен с помощью кабеля электрохимический чувствительный элемент.
Способ забора пробы - диффузионный, а также с применением устройств принудительного отбора.
Структура условного обозначения датчиков:
СДТГ-ХХ.ХХ.ХХ-00
Тип датчика------------------------------------------—I
Обозначение определяемого газа и диапазона
измерения:
01 - оксид углерода
Обозначение типа корпуса:
0 - пластиковая защитная оболочка (тип 1);
1 - пластиковая защитная оболочка (тип 2);
Обозначение способа расположения чувствительного элемента:
-
1 - встроен в крышку аппаратного отделения;
-
2 - встроен в нижнюю часть защитной оболочки. Обозначение типа напряжения питания постоянного
тока:
01 - 12 В
Обозначение программно-аппаратного варианта (может
не указываться)

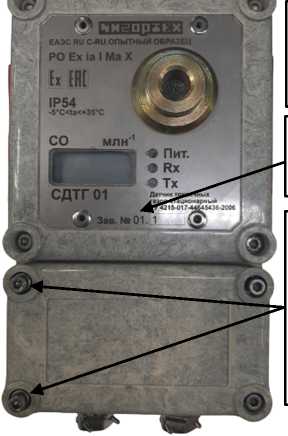

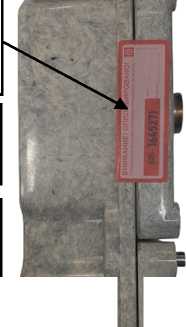

Общий вид датчиков с указанием мест пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографическим способом на маркировочную табличку в месте, указанном на рисунке 1.
Место нанесения пломбы в виде стикера-наклейки
Место нанесения заводского номера
Место нанесения пломбы в виде проволока пломбировочная и пломба свинцовая (или аналог).
а) чувствительный элемент встроен в крышку аппаратного отделения
Место нанесения пломбы в виде стикера-наклейки
Место нанесения заводского номера
Место нанесения пломбы в виде проволока пломбировочная и пломба свинцовая (или аналог).
б) чувствительный элемент встроен в нижнюю часть защитной оболочки
Рисунок 1 - Общий вид датчиков с указанием мест пломбировки, места нанесения заводского номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Датчик токсичного газа стационарный СДТГ |
- |
1 шт. |
|
Паспорт |
ИГТ.301009.000.00.000ПС СДТГ |
1 экз. |
|
Руководство по эксплуатации |
ИГТ.301009.000.00.000РЭ СДТГ |
1 экз. |
|
Специальный ключ |
- |
1 шт.1) |
|
Калибровочная насадка |
- |
1 шт.1) |
|
1) - не менее 1 на партию из пяти СДТГ. | ||
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (показаний): - оксид углерода (CO, ПДК=17 млн-1), млн-1 |
от 0 до 50 (от 0 до 999) |
|
Пределы допускаемой основной абсолютной погрешности (Д0) датчика: - оксид углерода, млн-1 |
± (2+0,1-Свх) |
|
Свх - объемная доля контролируемого газа на входе датчика, млн-1. | |
Таблица 3 - Прочие метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±1,5 |
|
Пределы допускаемой дополнительной погрешности датчиков от влияния изменения относительной влажности анализируемой среды в диапазоне условий эксплуатации, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Номинальное время установления выходного сигнала датчиков по уровню 0,9 (T0.9), с, не более |
120 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
12 |
|
Потребляемая мощность, В-А, не более |
0,18 |
|
Габаритные размеры^ (ширинахдлинахвысота), мм, не более |
140х320х100 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
4,5 |
|
Условия эксплуатации: - температура окружающей среды, °C: |
от -5 до +40 |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 80 до 120 |
|
- содержания пыли, г/м3, не более |
1,0 |
|
Время прогрева, секунд, не более |
300 |
|
Средний срок службы, лет2) |
5 |
|
Средняя наработка на отказ, ч |
15000 |
|
Маркировка взрывозащиты |
РО Ex ia I Ma X |
|
Степень защиты IP по ГОСТ 14254-2015 |
IP 54 |
|
