Номер по Госреестру СИ: 88621-23
88621-23 Измерители скорости воздушного потока переносные
(ПДСВ)
Назначение средства измерений:
Измерители скорости воздушного потока переносные ПДСВ (далее по тексту - измерители) предназначены для измерений скорости потока воздуха и газовых смесей.

Внешний вид.
Измерители скорости воздушного потока переносные
Рисунок № 1

Внешний вид.
Измерители скорости воздушного потока переносные
Рисунок № 2

Внешний вид.
Измерители скорости воздушного потока переносные
Рисунок № 3
Программное обеспечение
Измерители имеют встроенное программное обеспечение (далее по тексту - ПО), разработанное изготовителем специально для решения задачи измерения скорости воздушного потока.
Нормирование метрологических характеристик измерителя проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью измерителя.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PDSV36.bin |
Номер версии (идентификационный номер) ПО |
не ниже 3.6 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
0x3AF9 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на информационную табличку электронного блока методом сеткографии, а также на титульные листы эксплуатационной документации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.5.5 «Режим работы ПДСВ» документа ИГТ.121110.003.00 РЭ «Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
ТУ 4213-003-44645436-2009 Измерители скорости воздушного потока переносные ПДСВ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Информационные Горные Технологии» (ООО «Ингортех»)
ИНН 6659026925
Адрес: 620144, г. Екатеринбург, ул. Хохрякова, д. 100, оф. 1
Телефон: +7 (343) 318-01-71
E-mail: lngortech@ursmu.ru
Изготовитель
Общество с ограниченной ответственностью «Информационные Горные Технологии» (ООО «Ингортех»)ИНН 6659026925
Юридический адрес: 620144, г. Екатеринбург, ул. Хохрякова, д. 100, оф. 1
Адрес места осуществления деятельности: 620072, г. Екатеринбург, ул. Бетонщиков, д. 5, стр. 7
Телефон: +7 (343) 318-01-71
E-mail: lngortech@ursmu.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, пом. 1
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Информационные Горные Технологии» (ООО «Ингортех»)ИНН 6659026925
Адрес: 620144, г. Екатеринбург, ул. Хохрякова, д. 100, оф. 1
Телефон: +7 (343) 318-01-71
E-mail: lngortech@ursmu.ru
Принцип действия измерителей основан на измерении времени распространения ультразвука по направлению потока воздуха и против него. Прохождение воздушного потока через зондируемое ультразвуковыми преобразователями пространство вызывает уменьшение времени распространения ультразвука по потоку и увеличение времени распространения ультразвука против потока, причем эти изменения находятся в функциональной зависимости от величины скорости воздушного потока. Измеритель определяет величину времени распространения ультразвука по направлению потока воздуха и величину времени распространения ультразвука против направления потока воздуха, рассчитывает величину скорости воздушного потока и отображает результат измерения.
Конструктивно измерители состоят из электронного блока, измерительной головки и соединительного кабеля. Чувствительным элементом измерителя является измерительный канал с размещенными в нем пьезоэлектрическими преобразователями, которые собраны в измерительную головку.
Измерители выпускаются в одной модификации ПДСВ, исполнения которой имеют следующие обозначения, используемые при заказе
ПДСВ.__.__.__
---Исполнение:
-
1 - с встроенной измерительной головкой корпус тип 1,
-
2 - с выносной измерительной головкой корпус тип 1,
-
3 - с встроенной измерительной головкой корпус тип 2,
-
4 - с выносной измерительной головкой корпус тип 2.
--Функция измерения давления и температуры:
1 - наличие,
0 - отсутствие.
----- Инфракрасный порт для связи с внешним устройством:
1 - наличие,
0 - отсутствие.
Условное обозначение исполнения указывается в паспорте измерителя.
Заводские номера наносятся на информационную табличку электронного блока методом сеткографии.
Место нанесения знака поверки на измерители не предусмотрено, пломбирование также не предусмотрено.
Общий вид измерителей, а также места нанесения серийных номеров и знака поверки представлены на рисунках 1-3.

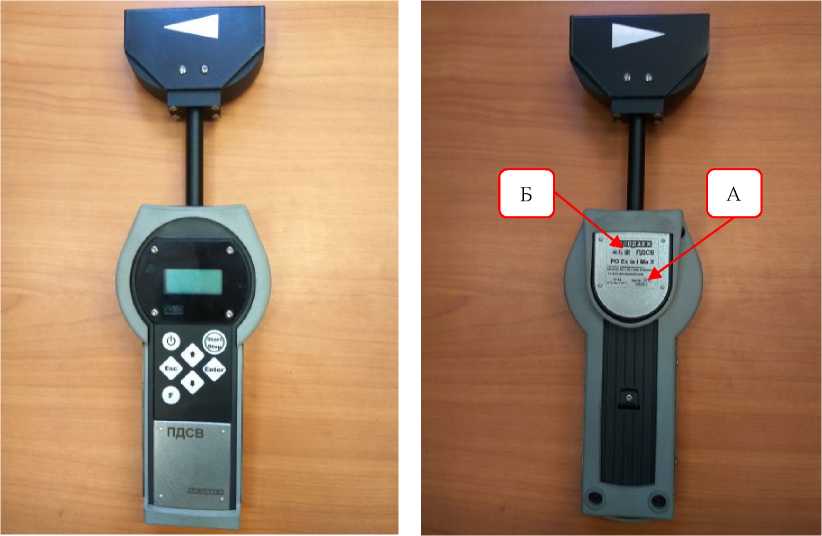

Рисунок 1 - Общий вид измерителя с встроенной головкой в корпусе тип 1; А - место нанесения заводского номера; Б - нанесения знака утверждения типа

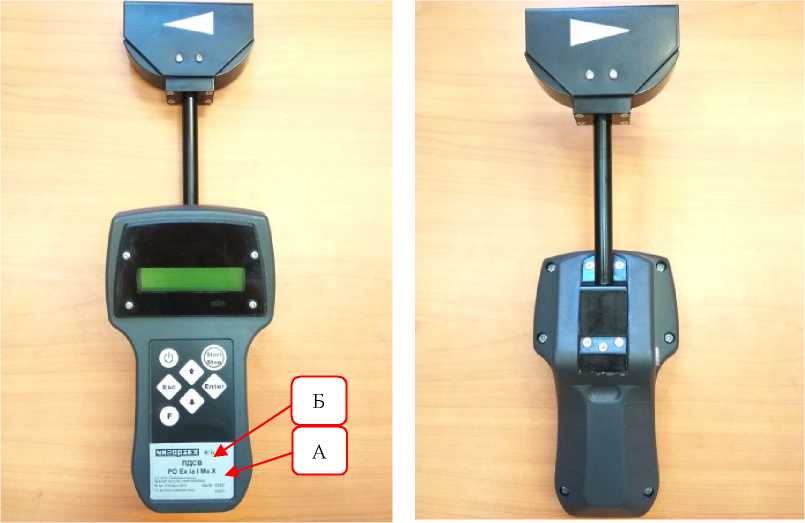

Рисунок 2 - Общий вид измерителя с встроенной головкой в корпусе тип 2; А - место нанесения заводского номера; Б - нанесения знака утверждения типа

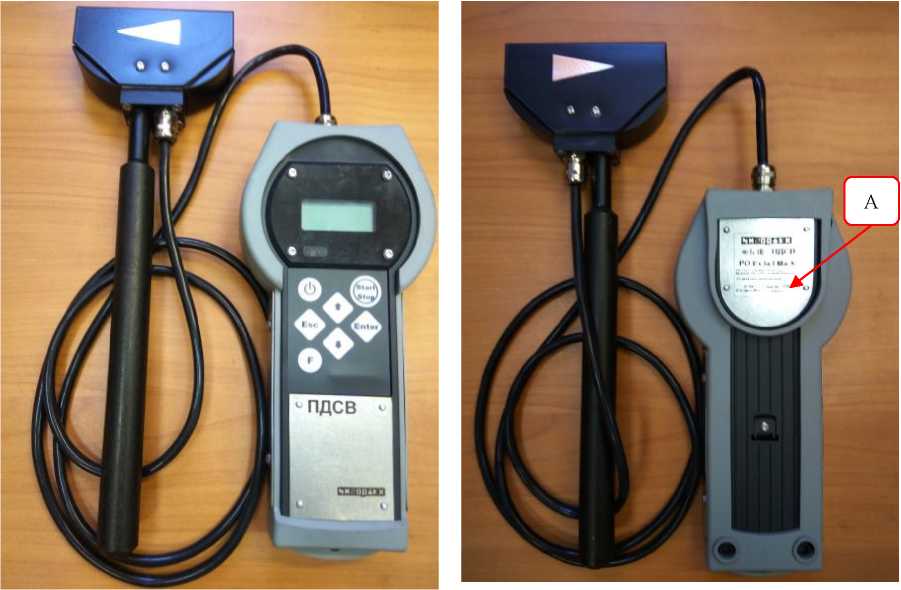

Рисунок 3 - Общий вид измерителя с выносной головкой в корпусе тип 1; А - место нанесения заводского номера
Таблица 4 -
Наименование |
Обозначение |
Количество |
Измеритель скорости воздушного потока переносной |
ПДСВ |
1 шт. |
Электронный блок |
ИГТ.121110.003.00.000 |
1 шт. |
Измерительная головка |
ИГТ.121110.003.01.000 |
1 шт. |
Зарядное устройство |
ИГТ.121110.003.02.000 |
1 шт. |
Руководство по эксплуатации |
ИГТ.121110.003.00 РЭ |
1 экз. |
Паспорт |
ИГТ.121110.003.00 ПС |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений скорости воздушного потока, м/с |
от 0,1 до 30,0 |
Пределы допускаемой основной абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,1+0,03-V), где V - измеренное значение скорости воздушного потока, м/с |
Окончание таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной абсолютной погрешности измерений скорости воздушного потока, вызванной изменением температуры окружающего воздуха от нормальных условий, м^с-1/10 °С |
±(0,5-Д0), где До - значение д основной абсолютной погрешности измерений скорости воздушного потока, м/с |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Время установления показаний, с, не более |
32 |
Источник питания |
внутренняя аккумуляторная батарея LP603048LC-PCM-LD или 01N1.1-001 |
Напряжение питания, В |
3,7 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +10 до +25 |
- относительная влажность атмосферного воздуха, % |
от 20 до 100 |
- атмосферное давление, кПа |
от 84 до 106 |
Рабочие условия измерений: - температура окружающей среды, °С |
от 0 до +35 |
- относительная влажность атмосферного воздуха, % |
от 20 до 100 |
- атмосферное давление, кПа |
от 84 до 120 |
Габаритные размеры (высотахширинахглубина), мм, не более: | |
- корпуса электронного блока тип 1 |
200х95х50 |
- корпуса электронного блока тип 2 |
200x105x85 |
- корпуса измерительной головки |
100x70x40 |
Масса, кг, не более |
1,5 |
Средний срок службы, лет, не менее |
5 |
Степень защиты по ГОСТ14254-2015 |
IP54 |
Маркировка взрывозащиты |
РО Ex ia I Ма X |
