№1069 от 02.06.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 684997
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1069 от 02.06.2025

1ШН11СТЕРСТВО ПРОаШШЛЕННОСГИ и ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
ПРИКАЗ
02 июня 2025 г.
Ус
1069
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Л \
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому
Е.Р. Лазаренко
регулированию и метрологии
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
ч
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
от « як »
и метрологии
_^к^и^я 2025 г. № ____
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
№ п/п
1
1.
Наименование типа
Обозначение типа
Заводской номер
Регистрационный номер в ФИФ
Правообладатель
Отменяемая методика поверки
Действие методики поверки сохраняется
Устанавливаемая методика поверки
Добавляемый изготовитель
Дата утвер ж-дения акта испыт а-ний
Заявитель
Юридическое лицо, проводившее испытания
2
3
4
Системы |
АСКУ |
СТ/01.11.24 |
диспетчерского |
модели |
(дальнейше |
контроля и |
АСКУ 5.0 |
е |
управления |
применени | |
горным |
е | |
предприятием |
невозможн | |
автоматизирова |
о) | |
нные |


8
МП-107-
RA.RU.310556
-2017

10

11
10.01
.2025
12 |
13 |
Общество с |
Западно- |
ограниченной |
Сибирский |
ответственност |
филиал |
ью «Девис |
ФГУП |
Дерби Сибирь» |
«ВНИИФТРИ |
(ООО «Девис |
», г. |
Дерби |
Новосибирск |
Сибирь»), | |
Кемеровская | |
область - | |
Кузбасс, | |
г. Новокузнецк |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июня 2025 г. № 1069
Лист № 1
Всего листов 25
предприятием
Регистрационный № 71103-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы диспетчерского контроля и управления горным автоматизированные АСКУ модели АСКУ 5.0
Назначение средства измеренийСистемы диспетчерского контроля и управления горным предприятием автоматизированные АСКУ модели АСКУ 5.0 (далее - системы АСКУ) предназначены для автоматического непрерывного измерения объемных долей в воздухе метана, диоксида углерода, оксида углерода, сероводорода, диоксида азота, оксида азота, водорода, кислорода, массовой концентрации пыли, массы осевшей пыли, скорости воздушного потока, температуры воздуха, давления и передачи измерительной информации на диспетчерский пункт, обработки информации, ее отображения и хранения.
Описание средства измеренийПринцип действия систем АСКУ основан на преобразовании параметров рудничной атмосферы посредством первичных измерительных преобразователей (далее - ПИП) в электрические и цифровые сигналы, передачи этих сигналов по каналам связи и дальнейшей их обработке.
Кроме функций, указанных в назначении, системы АСКУ обеспечивают:
-
- защитное отключение электропитания шахтного оборудования и выдачу сигналов при достижении предельно допускаемых значений измеряемых параметров, в том числе объемной доли метана (автоматическая газовая защита - АГЗ);
-
- выдачу предупредительных сигналов;
-
- сбор и обработку информации о состоянии технологического оборудования объекта диспетчерский пункт диспетчерское ручное, и вспомогательным в том числе АПТВ
контроля (шахты) и передачу измерительной информации на для ее обработки, отображения и хранения.
Системы АСКУ осуществляют местное и централизованное автоматизированное и автоматическое управления основным технологическим оборудованием и аппаратами энергоснабжения,
(автоматическое проветривание тупиковых выработок), АУК (автоматизированное управление конвейерами) и др.
Системы АСКУ являются многоканальными стационарными автоматическими измерительными системами непрерывного действия и состоят из следующих элементов:
-
1) Серверы приема, хранения и передачи информации (СПХПИ) - наземная часть системы.
-
2) Внешние устройства, подсоединяемые к СПХПИ вне взрывоопасной зоны (рабочая станция с печатающим устройством, устройство бесперебойного питания (УПС), администраторы связи, барьеры безопасности, медиаконверторы).
-
3) Подземные контроллеры (далее - ПК) Minewatch PC 21, предназначенные для приема измерительной информации от ПИП, ее обработки и передачи на диспетчерский пункт.
ПК Minewatch PC 21 могут включать в себя модули ввода/вывода PC 21-1, PC21-1.2, дисплейные модули PC 21-D (монохромный дисплей) или PC 21-CD (цветной дисплей), модули телеметрии PC 21-2T (передача данных по витой паре, протокол SAP), модули преобразования Modbus в CAN bus MW-MC или PC21-1.2-RS485, преобразования CAN bus в Modbus MW-MS, преобразования CAN bus в Ethernet IP MW-EIP или ДД.МТ, преобразования Modbus в Ethernet IP ИПИ.М и медиаконвертора MW-МК или ИПИ.МК.ХХХХ (для передачи данных по оптическому кабелю), искробезопасные преобразователи интерфейсов ИПИ, ИПИ.МВ.1, ИПИ.МВ.3, модули контроля и управления МКУ, модуль аналогового и дискретного ввода PC21-1.2-AI/DI, модуль дискретного вывода PC21-1.2-DO, модуль усилителя Canbus PC21-1.2-CAN.
Совместно с ПК, в зависимости от типа входных/выходных сигналов, используются интерфейсы RS485/422 и оптический типа CSL 9065, а также дифференциальный модуль.
Модули PC 21 объединяются в кластеры, в каждом из которых может быть максимум до 8-ми модулей, связанных посредством CAN bus с максимальной длиной кабеля 500 м, использующей три жилы шахтного кабеля (скорость обмена данными между модулями в кластере до 125 кбод).
Каждый модуль ввода-вывода PC 21-1 обеспечивает подключение до 14-ти сигналов с дискретных датчиков или аналоговых ПИП.
К одному кластеру могут быть подключены до 7-ми удаленных кластеров. Между собой эти 8 кластеров могут обмениваться данными со скоростью 10 кбод посредством моста CAN bus и располагаться на расстоянии до 5 км.
Модуль телеметрии Minewatch РС21-2Т обеспечивает передачу данных на поверхность на расстояние до 15 км по протоколу SAP в соответствии с британским стандартом BS6556.
В случае использования оптического канала передачи данных на поверхность, вместо модуля телеметрии Minewatch РС21-2Т используется модуль преобразования CAN bus в Ethernet IP MW-EIP или ДД.МТ и модуль медиаконвертора MW-МК или ИПИ.МК.XXXX. В этом случае передача информации по одномодовому оптическому кабелю возможна на расстояние до 10 км.
В шахте модули располагаются в оболочках, разработанных для отдельных применений, образуя ряд стандартных блоков. В системе могут использоваться следующие блоки ПК MW PC21:
-
- блок ввода/вывода Minewatch - БВВ (может содержать до двух модулей MW PC21-1, модуль PC21-1.2, PC21-1.2-AI/DI, PC21-1.2-DO, PC21-1.2-RS485, модуль MW-МС и модуль MW-EIP);
-
- блок телеметрии Minewatch - БТ (содержит модуль РС21-2Т);
-
- блок оптотелеметрии MW - БОТ (может содержать модуль MW-EIP или модули ДД.МТ и до 2-х модулей MW-МК или модули ИПИ.МК.ХХХХ);
-
- блок управления Minewatch - БУ (может содержать до двух модулей MW PC21-1,
модуль PC21-1.2, PC21-1.2-AI/DI, PC21-1.2-DO, PC21-1.2-RS485, модуль
MW PC21-CD/PC21-2D, PC21-1.2-D, модуль MW-MC, модуль MW-EIP, модули ДД.МТ и модуль MW-MS);
-
- блок преобразования Canbus в Ethernet IP MW-EIP (содержит модуль MW-EIP или модули ДД.МТ);
-
- блок интерфейса MW-БИ (может содержать до 2х модулей MW-MS или модули PC21-1.2-RS485);
-
- блок медиаконвертора MW-МК (может содержать до 2-х модулей MW-МК или модули ИПИ.МК.ХХХХ);
-
- блок управления, сигнализации и связи Minewatch - БУСС (может содержать до двух модулей MW PC21-1, PC21-1.2, PC21-1.2-AI/DI, PC21-1.2-DO, модуль PC21-CD/PC21-2D, PC21-1.2-D, модули ДД.МТ и до 2-х сигнальных плат или шлюзы). Наличие сигнальных плат или шлюза позволяет обеспечить аварийную остановку конвейера с контролем индикации номера сработавшего блока аварийного отключения, а также контроля, сигнализации и предстартовых блокировок;
-
- блок кластера Minewatch - БК (содержит до 8-ми модулей различного типа);
-
- блок считывателя Minewatch PC21-R служит для автоматического бесконтактного определения идентификационного номера жетона - тага (закрепленного за подземным персоналом или транспортным средством), находящегося в поле действия антенн, и направления его перемещения.
Наличие в блоке считывателя линии передачи CAN bus позволяет ему выступать как в роли модуля в кластере, так и отдельного кластера. При расположении блока считывателя на расстоянии менее 5 км от диспетчера, при использовании линии связи мост-CAN, информацию с него напрямую передают на наземную часть. В этом случае для гальванической развязки искроопасных цепей на поверхности и искробезопасных цепей подземной части используют стандартные для этого протокола сертифицированные барьеры безопасности MTL 7755-АС или S914-AC.
-
4) Первичные измерительные преобразователи (ПИП).
В состав измерительных каналов (далее - ИК) системы АСКУ входят ПИП. Типы применяемых в составе системы АСКУ ПИП приведены в таблице 1.
Системы АСКУ представляют собой многофункциональные трехуровневые системы с централизованным управлением и распределенной функцией измерений: первый уровень -ПИП; второй уровень - ПК; третий уровень - СПХПИ с внешними устройствами.
Таблица 1 - Типы ПИ^1,
в составе систем АСКУ
Тип |
Номер в Федеральном информационном фонде по обеспечению единства измерений |
ИК объемной доли метана | |
ИДИ-10 |
28259-14 |
ДМС 01 |
21073-06 |
ДМС 03 и ДМС 03Э |
45747-10 |
МИК-01 |
62680-15 |
СКПА |
63910-16 |
ИМРШ |
65469-16 |
СКПД |
56528-14 |
СГА |
74682-19 |
ТХ6363, ТХ6383, ТХ6386, ТХ6387 |
58758-14, 73703-18 |
ИТС2 исполнений ИТС2-СН4-01, ИТС2-СН4-03, ИТС2-СН4-25 |
51279-12 |
ИК объемной доли оксида углерода | |
ДОУИ |
33551-12 |
СКПА |
63910-16 |
СКПД |
56528-14 |
ТХ6373 |
58758-14, 73703-18 |
ИТС2 исполнений ИТС2-СО-11 |
51279-12 |
СГА |
74682-19 |
СДТГ, мод СДТГ-01 |
37260-10, 86693-22 |
ИК объемной доли диоксида углерода | |
ИДИ-20 |
28259-14 |
СКПА |
63910-16 |
ТХ6363 |
58758-14, 73703-18 |
Тип |
Номер в Федеральном информационном фонде по обеспечению единства измерений |
ИТС2 исполнения ИТС2-СО2-19 |
51279-12 |
СГА |
74682-19 |
ИК объемной доли кислорода | |
ДКИ |
48953-12 |
СКПА |
63910-16 |
СКПД |
56528-14 |
ТХ6373 |
58758-14, 73703-18 |
ИТС2 исполнения ИТС2-О2-15 |
51279-12 |
СГА |
74682-19 |
СДТГ, мод СДТГ-11 |
37260-10 |
ИК скорости воздушного потока | |
СДСВ 01 |
22814-08, 22814-18 |
СД-1.В |
68845-17 |
ИК массовой концентрации пыли и массы осевшей пыли | |
ИЗСТ-01 |
36151-12 |
PL-3 |
63199-16, 93938-24 |
МИК-01 |
62680-15 |
ДИП-1 |
66801-17 |
СДП 01 |
90225-23 |
ИК объемной доли водорода | |
СКПА |
63910-16 |
ТХ6373 |
58758-14, 73703-18 |
ИТС2 исполнения ИТС2-Н2-27, ИТС2-Н2-28 |
51279-12 |
И |
К температуры |
ИДТ |
64114-16 |
СКПД |
56528-14 |
СКПА |
63910-16 |
СГА |
74682-19 |
ИК давления | |
МИДА-13П |
17636-17 |
МИДА-15 |
50730-17 |
TX 6143 |
40060-14 |
СКПД |
56528-14 |
СКПА |
63910-16 |
СГА |
74682-19 |
ИК объемной доли диоксида азота | |
ТХ6373 |
58758-14, 73703-18 |
ИТС2 исполнения ИТС2-NO2-23, ИТС2-NO2-24 |
51279-12 |
ИК объемной доли оксида азота | |
ТХ6373 |
58758-14, 73703-18 |
ИТС2 исполнения ИТС2-NO-21, ИТС2-NO-22 |
51279-12 |
ИК объемной доли сероводорода | |
ИТС2 исполнения ИТС2-H2S-17, ИТС2-H2S-18 |
51279-12 |
ТХ6373 |
58758-14, 73703-18 |
Связь между ПИП и модулями унифицированных аналоговых сигналов по от 0,4 до 2,0 В, или в цифровой форме.
Количество устройств, входящих
ввода/вывода осуществляется току от 4 до 20 мА или по
в состав системы АСКУ на
посредством напряжению
конкретном горно-технологическом объекте, определяется совокупностью контролируемых и управляемых параметров, количеством и расположением средств приема информации, устройств сигнализации, исполнительных устройств.
Системы АСКУ соответствуют требованиям технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011). Взрывозащищенные устройства в составе систем АСКУ относятся к электрооборудованию группы I и предназначены для применения во взрывоопасных средах - опасное состояние 1 и 2 (ГОСТ 31438.2-2011) в соответствии с присвоенной маркировкой взрывозащиты по ГОСТ 31610.0-2014, требованиями ГОСТ 31439-2011 и в соответствии с другими нормативными документами, регламентирующими применение электрооборудования для подземных выработок шахт, опасных по газу и пыли.
Заводской номер системы АСКУ в виде цифро-буквенного обозначения наносится на шильд методом термопечати в соответствии с рисунком 1 и указывается в паспорте системы. Шильд размещается на корпусе одного из серверов.
Место нанесения знака утверждения типа
ООО «ДевисДерби Сибирь»
ОС «ПрофиТест»
№ЕАЭС RU C-GB.HB07.B.00079/20
Серия RU №0166348
Система диспетчерского контроля и управления горным предприятием автоматизированная АСКУ модели АСКУ 5.0
ТУ 3148-001-85241828-2016
Место нанесения заводского номера
Зав. №
Дата изготовления:
Рисунок 1 - Место нанесения заводского номера и знака утверждения типа
Пломбирование системы АСКУ осуществляется давлением на свинцовые пломбы, установленные на проволоках, пропущенных через отверстия планки контроллера. ПИП, входящие в состав системы АСКУ, пломбируются при их поверке в соответствии с требованиями, изложенными в их описаниях типа.
Схема пломбирования ПК Minewatch PC 21 от несанкционированного доступа приведена на рисунке 2.
Знак поверки наносится давлением на свинцовые пломбы, установленные в соответствии с рисунком 2.

Место
пломбирования

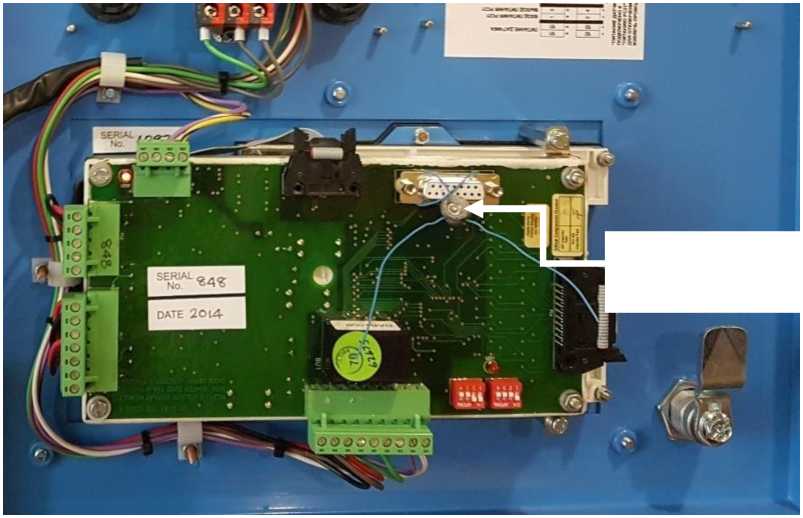

Рисунок 2 - Схема пломбирования подземного контроллера Minewatch PC 21
Программное обеспечениеПрограммное обеспечение систем АСКУ представлено встроенным (интегрированным) ПО микропроцессорных ПИП, встроенным (интегрированным) ПО ПК Minewatch РС21 и автономным ПО, выполняющимся на выделенном сервере (серверах) и автоматизированных рабочих местах (АРМ) диспетчера.
Встроенное ПО микропроцессорных ПИП описано в соответствующих описаниях типа СИ и обеспечивает передачу данных в виде аналогового сигнала или цифровой форме в контроллеры системы АСКУ.
Встроенное ПО ПК Minewatch РС21 недоступно для считывания и модификации в процессе эксплуатации, информационный обмен ПК с внешними устройствами осуществляется по защищённым интерфейсам (протоколы обмена не предусматривают команд, способных оказать воздействие на встроенное ПО).
Встроенное ПО контроллеров (модулей ввода-вывода MW PC21-1 и модулей преобразования Canbus в Modbus MW PC21-MC и преобразования CAN bus в Modbus MW-MS) создает 8-битное значение (0 - 255) для каждого ПИП. Модуль ввода-вывода MW PC21-1 используется для аналоговых сигналов с ПИП, а модули преобразования Canbus в Modbus MW PC21-MC и преобразования CAN bus в Modbus MW-MS - для цифровых данных Modbus с ПИП. 8-битные значения используются другими контроллерами, а также передаются модулями передачи данных.
Возможна перезапись встроенного ПО ПК в процессе эксплуатации, при этом целостность и подлинность встроенного ПО контролируется с использованием результатов его самоидентификации. Встроенное ПО ПК Minewatch РС21 не подвергается разделению и является метрологически значимым.
Автономное ПО MineSCADA представлено четырьмя основными компонентами -приложением Comms Server, приложением OPC Server, комбинированным клиент-серверным приложением MineSCADA, файлы которых размещаются в отдельном каталоге файловой системы сервера и/или АРМ. Для реализации механизма идентификации и облегчения проверки целостности и подлинности автономного ПО СИ оно сопровождается специализированной контролирующей утилитой Echeck и перечнем метрологически значимых файлов в текстовом файле (файл списка).
Компонент «Comms Server» обеспечивает:
-
- обмен данными с контроллерами по BS6556/SAP;
-
- обмен данными с контроллерами по Ethernet IP;
-
- передачу данных с компонента «MineSCADA»;
-
- передачу данных с компонента «OPC контролируемых параметров без преобразований.
Компонент «Comms Server» с контроллеров согласно конфигурации.
Server»,
обеспечивая получение
обеспечивает доступ к
неизмененным данным
Компонент «MineSCADA» обеспечивает:
-
- обмен данными с компонентом «Comms Server» и получение значений измерений без преобразований с отображением в виде неисправленных значений на системной странице рабочей станции диспетчера;
-
- редактирование и хранение файлов конфигурации «MineSCADA» (каналы данных используются для получения информации с контроллеров; типы ПИП для преобразования данных о результатах измерений; мнемосхемы отображаемой информации). Файлы конфигурации «MineSCADA» защищены контрольной суммой, «MineSCADA» при работе периодически проверяет конфигурационные файлы и выдаст сообщение об ошибке, если редактирование конфигурационного файла было проведено сторонним ПО;
-
- преобразование результатов измерений, полученных от контроллеров, в значения с размерностью контролируемых параметров в соответствии с конфигурацией и определение характеристик, определяющих качество информации;
-
- отображение результатов измерения и контроля на дисплее диспетчера;
-
- отображение на дисплее текущих и архивных результатов измерения и контроля;
-
- отображение и хранение всех результатов измерений в виде графиков (трендов);
-
- отображение и хранение в файлах журнала всех тревог и событий;
-
- защита паролем системы «MineSCADA».
Защита ПО «MineSCADA» реализована разграничением уровня доступа пользователей (по вводу пары логин/пароль).
Компонент «OPC Server» обеспечивает доступ к неизмененным данным и их передачу без преобразований со SCADA-систем сторонних разработчиков.
Идентификационные данные метрологически значимой части ПО приведены в таблицах 2 - 4.
Таблица 2 -
обеспечения ПК Minewatch РС21
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Minewatch РС21 Firmware |
Номер версии (идентификационный номер ПО) |
Указывается в паспорте каждого экземпляра контроллера Minewatch РС21 |
Цифровой идентификатор ПО |
отсутствует |
Алгоритм вычисления цифрового идентификатора |
- |
Таблица 3 - Идентификационные данные программного обеспечения MineSCADA
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MineSCADA |
Номер версии (идентификационный номер ПО) |
Не ниже 6.2.10 |
Цифровой идентификатор ПО |
Указывается в паспорте, формируется и отображается по запросу контролирующей утилитой Echeck11.exe |
Алгоритм вычисления цифрового идентификатора |
MD5 |
Таблица 4 - Идентификационные данные программного обеспечения контролирующей утилиты
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Echeck11.exe |
Номер версии (идентификационный номер ПО) |
1.1 |
Цифровой идентификатор ПО |
7B33B0E2351ACF3831AF2C052193F60E |
Алгоритм вычисления цифрового идентификатора |
MD5 |
обеспечения
«средний» в соответствии
Уровень защиты программного
с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиТаблица 5 - Метрологические характеристики ИК объемной доли метана
Первичный измерительный преобразователь |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Время установления показаний Т09, с, не более | |
абсолютной, об. доля, % |
относительной, % | |||
ДМС 01 |
от 0 до 2,5 % |
±0,2 |
- |
15 |
ДМС 03 |
от 0 до 2,5 % от 5 до 100 % |
±0,1 ±3 |
- |
10 |
ДМС 03Э |
от 0 до 57 % НКПР |
±5 |
- |
30 |
ИДИ-10 исполнение ИДИ-10 «2,5 %»1) |
от 0 до 2,5 % |
±0,2 |
- | |
ИДИ-10 исполнение ИДИ-10 «100 %»1) |
от 0 до 5 % св. 5 до 100 % |
±0,5 |
±10 | |
ИДИ-10 исполнение ИДИ-10 «5 %»1) |
от 0 до 2,5 % св. 2,5 до 5 % |
±0,2 |
±8 |
30 |
ИДИ-10 исполнение ИДИ-10с «2,5 %»1) |
от 0 до 2 % св. 2 до 2,5 % |
±0,1 |
±5 | |
ИДИ-10 исполнение ИДИ-10с «100 %»1) |
от 0 до 2,0 % св. 2,0 до 100 % |
±0,1 |
±5 | |
ИДИ-10 исполнение ИДИ-10с «5 %»1) |
от 0 до 2 % св. 2 до 5 % |
±0,1 |
±5 | |
ИМРШ |
от 0 до 2 % включ. св. 2 до 2,5 % от 0 до 2 % включ. св. 2 до 5 % включ. св. 5 до 100 % |
±0,1 ±0,1 |
±5 ±5 ±10 |
30 |
МИК-01 |
от 0 до 2 % включ. св. 2 до 5 % включ. св. 5 до 100 % |
±0,1 |
±5 ±10 |
30 |
Первичный измерительный преобразователь |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Время установления показаний Т0.9, с, не более | |
абсолютной, об. доля, % |
относительной, % | |||
СКПД |
от 0 до 2,5 % включ. св. 2,5 до 10 % включ. св. 10 до 100 % включ. |
±0,2 ±3 ±5 |
- | |
СКПА |
от 0 до 2 % включ. св. 2 до 5 % включ. св. 5 до 100 % |
±0,1 |
±5 ±10 |
30 |
СГА мод. CH4-1O |
от 0 до 2,5 % включ. св. 2,5 до 5 % |
±0,1 |
±5 |
15 |
СГА мод. CH4-2TK |
от 0 до 2,5 % |
±0,1 |
- |
10 |
СГА мод. CH4-3O |
от 0 до 2,5 % включ. св. 2,5 до 100 % |
±0,1 |
±5 |
15 |
TX6363 |
от 0 до 2 % включ. |
±0,1 |
- |
- |
св. 2 до 5 % |
- |
±5 | ||
от 0 до 60 % включ. |
±3,0 |
- |
- | |
св. 60 до 100 % |
- |
±5 | ||
TX6383 |
от 0 до 2,5 % |
±0,1 |
- |
- |
от 0 до 50 % НКПР |
±4 % НКПР |
- |
- | |
TX6386 TX6387 |
от 0 до 2,5 % |
±0,1 |
- |
20 |
ИТС2-СН4-01 ИТС2-СН4-03 |
от 0 до 2,5 % от 5 до 100 % |
±0,1 ±3,0 |
- |
20 |
ИТС2-СН4-25 |
от 0 до 2 % включ. св. 2 до 100 % |
±0,1 |
±5 |
30 |
Обозначение аналогового выхода по напряжению от 0,4 до 2 В
Таблица 6 - Метрологические
ИК объемной доли оксида
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля оксида углерода, млн-1 |
Пределы допускаемой основной погрешности |
Время установления показаний Т0.9, с, не более | ||
абсолютной, млн-1 |
относи тельной, % |
приведен-ной1), % | |||
СДТГ 01 |
от 0 до 50 |
±(2+0,1-Свх) |
- |
- |
120 |
ДОУИ |
от 0 до 50 от 0 до 200 |
±(2+0,1-Свх) |
- |
- |
90 |
СКПА |
от 0 до 50 включ. |
±5 |
±10 |
- |
60 |
св. 50 до 5000 |
- |
- | |||
СКПД |
от 0 до 100 включ. |
±6 |
— |
— |
— |
св. 100 до 200 |
±10 |
- |
- | ||
от 0 до 20 включ. |
- |
- |
±15 | ||
ТХ6373 |
св. 20 до 50 включ. |
- |
±15 |
- | |
св. 20 до 250 включ. |
- |
±15 |
- | ||
св. 20 до 500 |
- |
±15 |
- | ||
ИТС2-СО-11 |
от 0 до 50 включ. |
±5 |
- |
- |
45 |
св. 50 до 500 |
- |
±10 |
- |
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля оксида углерода, млн-1 |
Пределы допускаемой основной погрешности |
Время установления показаний Т0.9, с, не более | ||
абсолютной, млн-1 |
относительной, % |
приведен-ной1), % | |||
СГА мод. СО-1 |
от 0 до 100 |
±(2+0,1-Свх) |
— |
— |
30 |
СГА мод. СО-2 |
от 0 до 1000 |
±(2+0,1-Свх) |
- |
— |
30 |
СГА мод. СО-3 |
от 0 до 5000 |
±(2+0,1-Свх) |
— |
— |
30 |
1) Приведенная к максимальному значению диапазона измерений Свх - объемная доля определяемого компонента на входе ПИ^1, млн-1
Таблица 7 - Метрологические
ИК объемной доли диоксида
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля диоксида углерода, % |
Пределы допускаемой основной погрешности |
Время установления показаний Т0.9, с, не более | ||
абсолютной, об.доля, % |
относительной, % |
приведен ной1), % | |||
ИДИ-20 |
от 0 до 2 |
±0,2 |
— |
— |
30 |
СКПА |
от 0 до 1 включ. св. 1 до 20 |
±0,2 |
±10 |
— |
60 |
ТХ6363 |
от 0 до 2 |
— |
— |
±10 | |
от 0 до 5 |
— |
— |
±10 | ||
ИТС2-СО2-19 |
от 0 до 2 |
±0,1 |
— |
— |
30 |
СГА мод. СО2-1 |
от 0 до 1 включ. св. 1 до 5 |
±0,1 |
±10 |
— |
60 |
СГА мод. СО2-2 |
от 0 до 1 включ. св. 1 до 20 |
±0,1 |
±10 |
— |
60 |
1) Приведенная к максимальному значению диапазона измерений
Таблица 8 -
ИК объемной доли
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля, % |
Пределы допускаемой основной погрешности |
Время установления показаний Т0.9, с, не более | ||
абсолютной, об. доля, % |
относительной, % |
приведен ной1), % | |||
ДКИ |
от 0 до 25 |
±(0,5+0,1-Свх) |
— |
— |
60 |
СКПД |
от 0 до 25 |
±1 |
— |
— |
— |
СКПА |
от 0 до 25 |
±0,5 |
— |
— |
60 |
ТХ6373 |
от 0 до 5 включ. |
- |
— |
±4 | |
св. 5 до 25 |
- |
±4 |
— | ||
ИТС2-О2-15 |
от 0 до 25 |
±0,6 |
— |
— |
30 |
СГА мод. О2 |
от 0 до 25 |
±0,5 |
— |
— |
60 |
СДТГ-11 |
от 0 до 25 |
±(0,5+0,1-Свх) |
— |
— |
120 |
1) Приведенная к максимальному значению диапазона измерений Свх - объемная доля определяемого компонента на входе ПИ^1, %
Таблица 9 -
ИК
Первичный измерительный преобразователь |
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности, °С |
Время установления показаний Т09, с, не более |
ИДТ |
от -50 до 0 включ. св. 0 до +50 включ. св. +50 до +100 включ. св. +100 до +150 |
±2 ±1 ±2 ±3 |
300 |
СГА |
от -25 до +50 |
±0,5 |
- |
СКПД |
от -5 до +40 |
±3 |
— |
СКПА |
от -10 до +50 |
±0,3 |
- |
Таблица 10 -
ИК
потока
Первичный измерительный преобразователь |
Диапазон измерений скорости воздушного потока, м/с |
Пределы допускаемой основной абсолютной погрешности, м/с |
Время установления показаний Т09, с, не более |
СДСВ 01 |
от 0,1 до 0,6 включ. св. 0,6 до 30 |
±0,1 ±(0,09+0,02>V) |
20 |
СД-1.В |
от 0,1 до 40 |
±(0,12+0,03 •V) |
— |
Примечание - V - скорость воздушного потока на входе ПИИ, м/с. |
Таблица 11 - Метрологические характеристики ИК давления
Первичный измерительный преобразователь |
Диапазон измерений давления |
Пределы допускаемой основной погрешности |
Время установления показаний Т0 9, с, не более | |
приведенной1), % |
абсолютной, кПа | |||
МИДА-ДА-13П |
от 0 до 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1,0 / 1,6 / 2,5 / 4,0 / 6,0 / 10,0 МПа |
±0,15; ±0,2; ±0,25; ±0,5 | ||
МИДА-ДИ-13П |
от 0 до 0,01 / 0,016 / 0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1,0 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 МПа |
±0,15; ±0,2; ±0,25; ±0,5 |
0,05 | |
МИДА-ДИВ-13П |
от -0,02 до 0,02 МПа; от -0,03 до 0,03 МПа; от -0,05 до 0,05 МПа; от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 МПа |
±0,5; ±1,0 | ||
TX 6143 |
от 0 до 0,01 / 0,02 / 0,05 / 0,1 / 0,2 / 0,5 / 1 / 2 МПа |
±0,25 |
0,1 | |
МИДА-15 |
от -0,1 до 60 2) МПа |
±0,05; ±0,1; ±0,15; ±0,25; ±0,5; ±1,0 |
— |
— |
СКИД |
от 53,28 до 114,6552 кПа |
— |
±0,015986 |
— |
Первичный измерительный преобразователь |
Диапазон измерений давления |
Пределы допускаемой основной погрешности |
Время установления показаний Т0 9, с, не более | |
приведенной1), % |
абсолютной, кПа | |||
СГА |
от 80 до 120 кПа |
— |
±1 |
— |
СКПА |
от 50 до 106,7 кПа |
- |
±1 |
— |
Примечания:
-
1) Приведенная к максимальному значению диапазона измерений
-
2) Диапазон измерений зависит от комплекта поставки, определяется метрологическими и техническими характеристиками ПИП, но не выходит за пределы указанного диапазона измерений.
Таблица 12 - Метрологические характеристики ИК массовой концентрации пыли и массы осевшей пыли
Первичный измерительный преобразователь |
Диапазон измерений |
Поддиапазон измерений, в котором нормирована погрешность |
Пределы допускаемой основной погрешности | |
относи тельной, % |
приведенной1), % | |||
ИЗСТ-01 |
от 0 до 1500 мг/м3 |
0 до 100 мг/м3 включ. св. 100 до 1500 мг/м3 |
±20 |
±20 |
МИК-01 |
от 0 до 2000 мг/м3 |
0 до 100 мг/м3 включ. св. 100 до 1500 мг/м3 включ. св. 1500 до 2000 мг/м3 |
±15 ±20 |
±15 |
ДИП-1 |
от 0,05 до 0,5 г |
от 0,05 до 0,5 г |
±20 |
— |
PL-3 (рег. № 63199-16) |
от 15 до 200 мг/м3 |
от 15 до 200 мг/м3 |
±20 |
— |
PL-3 (рег. № 93938-24) |
от 0 до 250 мг/м3 |
от 0 до 5 мг/м3 включ. св. 5 до 250 мг/м3 |
±202) |
±202) |
СДП 01 |
от 0 до 1500 мг/м3 |
0 до 200 мг/м^ включ. св. 200 до 1500 мг/м^ |
±20 |
±20 |
Примечания:
1) - приведенная к максимальному значению поддиапазона измерений
2) - при условии градуировки по анализируемой среде
Таблица 13 -
ИК объемной доли
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля определяемого компонента, млн-1 |
Пределы допускаемой основной погрешности |
Время установления показаний Т0.9, с, не более | ||
абсолютной, объемная доля определяемого компонента, млн-1 |
относитель ной, % |
приведен ной1), % | |||
СКПА |
от 0 до 50 включ. |
±5 |
— |
— |
60 |
св. 50 до 5000 |
— |
±10 |
— | ||
ТХ6373 |
от 0 до 1000 |
— |
— |
±10 |
— |
ИТС2-Н2-27 ИТС2-Н2-28 |
от 0 до 1500 |
±(2+0,12^Свх) |
100 |
1) Приведенная к максимальному значению поддиапазона измерений
Свх - объемная доля определяемого компонента на входе ПИП млн-1
Таблица 14 - Метрологические характеристики ИК объемной доли оксида азота
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля определяемого компонента, млн-1 |
Пределы допускаемой основной погрешности |
Время установления показаний Т0.9, с, не более | ||||
абсолютной, объемная доля определяемого компонента, млн-1 |
относитель ной, % |
приведе нной1), % | |||||
ТХ6373 |
от 0 до 10 включ. св. 10 до 100 |
— |
±20 |
±20 |
— | ||
ИТС2-NO-21 ИТС2- NO-22 |
от 0 до 20 |
±(1+0,1^Свх) |
— |
— |
45 | ||
1) Приведенная к максимальному значению поддиапазона измерений Свх - объемная доля определяемого компонента на входе ПИП, млн-1 | |||||||
Таблица 15 - Метрологические характеристики ИК объемной доли диоксида азота | |||||||
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля определяемого компонента, млн-1 |
Пределы допускаемой основной погрешности |
Время установлени я показаний Т0.9, с, не более | ||||
абсолютной, объемная доля определяемого компонента, млн-1 |
относительн ой, % |
приведе нной1), % | |||||
ТХ6373 |
от 0 до 1 включ. св. 1 до 20 |
— |
±20 |
±20 |
— | ||
ИТС2-NO2-23 ИТС2- NO2-24 |
от 0 до 20 |
±(0,5+0,1-Свх) |
— |
— |
45 | ||
1) Приведенная к максимальному значению поддиапазона измерений Свх - объемная доля определяемого компонента на входе ПИП, млн-1 | |||||||
Таблица 16 - Мет |
рологические характеристики ИК объемной доли сероводорода | ||||||
Первичный измерительный преобразователь |
Диапазон измерений, объемная доля определяемого компонента, млн-1 |
Пределы допускаемой основной погрешности |
Время установления показаний, с, не более | ||||
абсолютной, объемная доля определяемого компонента, млн-1 |
относите льной, % |
приведен ной1), % | |||||
ИТС2-H2S-17 ИТС2- H2S-18 |
от 0 до 10 включ. от 10 до 100 |
±1,5 |
±15 |
— |
45 (То, 9) | ||
ТХ6373 |
от 0 до 10 включ. от 10 до 50 |
— |
±20 |
±20 |
20 (То,бз) |
1) Приведенная к максимальному значению поддиапазона измерений
Таблица 17 -
показаний по ИК объемной доли газов
Определяемый компонент |
Первичный измерительный преобразователь |
Пределы допускаемой вариации выходного сигнала, в долях от пределов основной погрешности |
Объемная доля метана |
ИДИ 10 |
0,5 |
ДМС 01 | ||
ДМС 03, ДМС 03Э | ||
ИМРШ | ||
МИК-01 | ||
ИТС2-СН4-01, ИТС2-СН4-03, ИТС2-СН4-25 | ||
ТХ6383, ТХ6386, ТХ6387 | ||
ТХ6363 |
0,3 | |
СКПД |
- | |
СКПА | ||
СГА | ||
Объемная доля диоксида углерода |
ИДИ 20 |
0,5 |
ИТС2-СО2-19 | ||
ТХ6363 |
0,3 | |
СКПА |
- | |
СГА | ||
ДОУИ | ||
ТХ6373 | ||
ИТС2-СО-11 | ||
СКПД |
- | |
СКПА | ||
СГА | ||
Объемная доля кислорода |
ДКИ |
0,5 |
ТХ6373 | ||
ИТС2-О2-15 | ||
СКПД |
- | |
СКПА | ||
СГА | ||
Объемная доля водорода |
ТХ6373 |
0,5 |
ИТС2-Н2-27, ИТС2-Н2-28 | ||
СКПА |
- | |
Объемная доля оксида азота |
ТХ6373 |
0,5 |
ИТС2-NO-21, ИТС2-NO-22 | ||
Объемная доля диоксида азота |
ТХ6373 |
0,5 |
ИТС2-NO2-23, ИТС2-NO2-24 | ||
Объемная доля сероводорода |
ТХ6373 |
0,5 |
ИТС2-H2S-17, ИТС2- H2S-18 |
Таблица 18 - Пределы допускаемой дополнительной погрешности измерений при отклонении температуры окружающей среды от нормальной области значений в рабочих условиях эксплуатации для ИК объемной доли газов и скорости воздушного потока
ИК |
Первичный измерительный преобразователь |
Пределы допускаемой дополнительной погрешности | ||
в долях от пределов допускаемой основной погрешности |
абсолютная, объемная доля |
относительная, % | ||
Объемная доля метана |
ИДИ-10 |
0,5 1) |
- |
- |
ИДИ-10с |
1,0 1) |
- |
- | |
ДМС 01 |
1,0 1) |
- |
- | |
ДМС 03, ДМС 03Э |
±0,2 % (от 0 до 2,5 %) 2) ±6 % (от 5 до 100 %) 2) | |||
МИК-01 |
- |
±0,2 % (от 0 до 2 % включ.) 2) |
±10 % (св. 2 до 100 %) 2) | |
СКПА |
- |
- |
- | |
СКПД |
1,0 1) |
- |
- | |
ИМРШ |
- |
±0,2 % (от 0 до 2 % включ.) 2) |
±10 % (св. 2 до 2,5 %) 2) | |
ИТС2-СН4-01, ИТС2-СН4-03, |
1,01) |
- |
- | |
ИТС2-СН4-25 |
0,51) | |||
ТХ6383, ТХ6386, ТХ6387 |
1,0 1) |
- |
- | |
ТХ6363 |
0,51) |
- |
- | |
СГА |
0,51) |
- |
- | |
Объемная доля оксида углерода |
ДОУИ |
0,8 1) |
- |
- |
СКПА |
- |
- |
- | |
СКПД |
1,0 1) |
- |
- | |
ТХ6373 |
1,0 1) |
- |
- | |
ИТС2-СО-11 |
0,41) |
- |
- | |
СГА |
0,51) |
- |
- | |
СДТГ |
0,5 1) |
- |
- | |
Объемная доля диоксида углерода |
ИДИ-20 |
0,5 1) |
- |
- |
СКПА |
- |
- |
- | |
ИТС2-СО2-19 |
0,51) | |||
ТХ6363 |
0,51) |
- |
- | |
СГА |
0,5 1) |
- |
- | |
Объемная доля кислорода |
ДКИ |
0,5 1) |
- |
- |
СКПА |
- |
- |
- | |
СКПД |
1,0 1) |
- |
- | |
ТХ6373 |
1,0 1) |
- |
- | |
ИТС2-О2-15 |
0,4 1) |
- |
- | |
СГА |
0,5 1) |
- |
- | |
СДТГ |
0,5 1) |
- |
- |
ИК |
Первичный измерительный преобразователь |
Пределы допускаемой дополнительной погрешности | ||
в долях от пределов допускаемой основной погрешности |
абсолютная, объемная доля |
относительная, % | ||
Скорость воздушного потока |
СД-1.В |
— |
— |
— |
СДСВ 01 |
0,5 |
— |
— | |
Объемная доля диоксида азота |
ТХ6373 |
1,0 1) |
— |
— |
ИТС2-NO2-23, ИТС2-NO2-24 |
0,4 1) |
— |
— | |
Объемная доля оксида азота |
ТХ6373 |
1,0 1) |
— |
— |
ИТС2-NO-21, ИТС2-NO-22 |
0,4 1) |
— |
— | |
Объемная доля водорода |
СКПА |
— |
— |
— |
ТХ6373 |
1,0 1) |
— |
— | |
ИТС2-Н2-27, ИТС2-Н2-28 |
0,4 1) |
— |
— | |
Объемная доля сероводорода |
ИТС2-H2S-17, ИТС2-H2S-18 |
0,4 1) |
— |
— |
ТХ6373 |
1,0 1) |
Примечания:
-
1) - на каждые 10 °С;
-
2) - в указанном поддиапазоне измерений объемной доли определяемого компонента
Таблица 19 - Пределы допускаемой дополнительной погрешности измерений при отклонении температуры окружающей среды от нормальной области значений в рабочих условиях эксплуатации для ИК давления
Первичный измерительный преобразователь |
Пределы допускаемой дополнительной погрешности | |
в долях от пределов допускаемой основной погрешности |
приведенная3), % | |
МИДА-13П |
— |
от ±0,01 до ±0,25 (в зависимости от модели и настройки) 1) |
ТХ6143 |
— |
±0,062) |
СКПД |
1,0 1) |
— |
МИДА-15 |
— |
от ±0,01 до ±0,1 (в зависимости от основной погрешности) 1) |
СКПА |
— |
— |
Примечания:
|
Таблица 20 - Пределы допускаемой дополнительной погрешности измерений от изменения влажности окружающей среды в рабочих условиях эксплуатации для ИК объемной доли газов и скорости воздушного потока
ИК |
Первичный измерительный преобразователь |
Пределы допускаемой дополнительной погрешности | ||
в долях от пределов допускаемой основной погрешности |
абсолютная, объемная доля, % |
относительная, % | ||
Объемная доля метана |
ИДИ-10 |
0,2 1) |
- |
- |
ИДИ-10с |
0,4 1) |
- |
- | |
ДМС 01 |
1,0 |
- |
- | |
ДМС 03, ДМС 03Э |
- |
±0,2 % (от 0 до 2,5 %) 2) ±6 % (от 5 до 100 %) 2) |
- | |
МИК-01 |
- |
±0,2 % (от 0 до 2 % включ.) 2) |
±15 % (св. 2 до 100 %) 2) | |
СКПА |
- |
- |
- | |
ИМРШ |
- |
- |
- | |
СКПД |
1,0 |
- |
- | |
ИТС2-СН4-01, ИТС2-СН4-03 |
1,0 2) |
- |
- | |
ИТС2-СН4-25 |
0,4 4) |
- |
- | |
ТХ6363,ТХ6383, ТХ6386, ТХ6387 |
0,5 |
- |
- | |
СГА |
0,5 3) |
- |
- | |
Объемная доля оксида углерода |
ДОУИ |
0,5 1) |
- |
- |
СКПА |
- |
- |
- | |
СКПД |
1,0 |
- |
- | |
ТХ6373 |
0,4 4) |
- |
- | |
ИТС2-СО-11 |
0,4 4) |
- |
- | |
СГА |
0,5 3) |
- |
- | |
СДТГ |
0,5 2) |
- |
- | |
Объемная доля диоксида углерода |
ИДИ-20 |
0,2 |
- |
- |
СКПА |
- |
- |
- | |
ИТС2-СО2-19 |
0,4 4) |
- |
- | |
ТХ6363 |
0,5 |
- |
- | |
СГА |
0,5 3) |
- |
- | |
Объемная доля кислорода |
ДКИ |
0,5 |
- |
- |
СКПА |
- |
- |
- | |
СКПД |
1,0 |
- |
- | |
ТХ6373 |
0,5 |
- |
- | |
ИТС2-О2-15 |
0,4 4) |
- |
- | |
СГА |
0,5 3) |
- |
- | |
СДТГ |
0,5 2) |
- |
- | |
Скорость воздушного потока |
СД-1.В |
- |
- |
- |
СДСВ 01 |
0,5 |
- |
- |
ИК |
Первичный измерительный преобразователь |
Пределы допускаемой дополнительной погрешности | ||
в долях от пределов допускаемой основной погрешности |
абсолютная, объемная доля, % |
относительная, % | ||
Объемная доля диоксида азота |
ТХ6373 |
0,5 |
— |
— |
ИТС2-NO2-23, ИТС2-NO2-24 |
0,4 4) |
— |
— | |
Объемная доля оксида азота |
ТХ6373 |
0,5 |
— |
— |
ИТС2-NO-21, ИТС2-NO-22 |
0,4 4) |
— |
— | |
Объемная доля водорода |
СКПА |
— |
— |
— |
ТХ6373 |
0,5 |
— |
— | |
ИТС2-Н2-27, ИТС2-Н2-28 |
0,4 4) |
— |
— | |
Объемная доля сероводорода |
ТХ6373 |
0,5 |
— |
— |
ИТС2-H2S-17, ИТС2-H2S-18 |
0,4 4) |
— |
— |
Примечания:
-
1) - на каждые 10 %
-
2) - в указанном поддиапазоне измерений объемной доли определяемого компонента
-
3) - на каждые 5 %
-
4) - на каждые 15 %
Таблица 21 - Пределы допускаемой дополнительной погрешности измерений от изменения атмосферного давления в рабочих условиях эксплуатации для ИК объемной доли газов
ИК |
Первичный измерительный преобразователь |
Пределы допускаемой дополнительной погрешности | ||
в долях от пределов допускаемой основной погрешности |
абсолютная, объемная доля, % |
относительная, % | ||
Объемная доля метана |
ИДИ-10 |
0,4 1) |
— |
— |
ИДИ-10с |
0J^) |
— |
— | |
ДМС 01 |
1,0 |
— |
— | |
ДМС 03 |
— |
±0,2 % (от 0 до 2,5 %) 2) ±6 % (от 5 до 100 %) 2) |
- | |
МИК-01 |
— |
±0,2 % (от 0 до 2 % включ.) 2) |
±30 % (св. 2 до 100 %) 2) | |
СКПА |
— |
— |
— | |
СКПД |
0,5 1) |
— |
— | |
ИМРШ |
— |
±0,2 % (от 0 до 2 % включ.) 2) |
±30 % (св. 2 до 2,5 %) 2) | |
ИТС2-СН4-01, ИТС2-СН4-03, |
1,0 |
— |
— | |
ИТС2-СН4-25 |
0,2^ |
— |
— | |
ТХ6363, ТХ6383, ТХ6386, ТХ6387 |
— |
— |
— | |
СГА |
0Д^^ |
ИК |
Первичный измерительный преобразователь |
Пределы допускаемой дополнительной погрешности | ||
в долях от пределов допускаемой основной погрешности |
абсолютная, объемная доля, % |
относительная, % | ||
Объемная доля оксида углерода |
ДОУИ |
- |
- | |
СКПД |
0,5 1 |
- |
- | |
СКПА |
- |
- |
- | |
ТХ6373 |
- |
- |
- | |
ИТС2-СО-11 |
0,2 3 |
- |
- | |
СГА |
0,5 4 |
- |
- | |
СДТГ |
- |
- |
- | |
Объемная доля диоксида углерода |
ИДИ-20 |
0,4 1 |
- |
- |
СКПА |
- |
- |
- | |
ИТС2-СО2-19 |
2,0 |
- |
- | |
ТХ6363 |
- |
- |
- | |
СГА |
0,5 4 |
- |
- | |
Объемная доля кислорода |
ДКИ |
0,2 1 |
- |
- |
СКПД |
0,5 1 |
- |
- | |
СКПА |
- |
- |
- | |
ТХ6373 |
- |
- |
- | |
ИТС2-О2-15 |
0,2 3 |
- |
- | |
СГА |
0,5 4 |
- |
- | |
СДТГ |
- |
- |
- | |
Объемная доля диоксида азота |
ТХ6373 |
- |
- |
- |
ИТС2-NO2-23, ИТС2-NO2-24 |
0,2 3 |
- |
- | |
Объемная доля оксида азота |
ТХ6373 |
- |
- |
- |
ИТС2-NO-21, ИТС2-NO-22 |
0,2 3 |
- |
- | |
Объемная доля водорода |
СКПА |
- |
- |
- |
ТХ6373 |
- |
- |
- | |
ИТС2-Н2-27, ИТС2-Н2-28 |
0,2 3 |
- |
- | |
Объемная доля сероводорода |
ТХ6373 |
- |
- |
- |
ИТС2-H2S-17, ИТС2-H2S-18 |
0,2 3 |
- |
- |
Примечания:
Таблица 22 - Остальные
Наименование характеристики |
Значение |
Время срабатывания автоматической газовой защиты по метану, с, не более |
15 |
Пределы допускаемой абсолютной погрешности срабатывания сигнализации автоматической газовой защиты по метану, объемная доля, % |
±0,1 |
Таблица 23 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон настройки порогов срабатывания сигнализации, объемная доля метана, % |
от 0,5 до 2,0 |
Время прогрева ПИП, входящих в состав ИК системы АСКУ, мин, не более |
в соответствии с эксплуатационной документацией ПИП |
Напряжение питания / ток потребления, В / мА, не более
|
в соответствии с эксплуатационной документацией ПИП 7,5 / 125 18 / 80 36 / 300 127 / 100 |
Номинальное напряжение питания элементов наземной части системы АСКУ, В |
220 |
Длительность питания от аккумуляторных батарей элементов подземной части системы, ч, не менее |
8 |
Расстояние между источниками питания и датчиками, км, не более |
5 |
Сечение линий питания, мм2, не менее |
0,5 |
Максимальное отношение индуктивности к емкости для линии питания, мГн/Ом |
47 |
Максимальная емкость линии питания, мкФ |
19,5 |
Скорость передачи данных между подземными и наземными вычислительными устройствами:
|
600 100 |
Скорость передачи данных между распределенными модулями подземного вычислительного кластера / максимальное расстояние между модулями подземного вычислительного кластера, Кбод / км |
125 - 10 / 0,5 - 4,5 |
Расстояние от датчиков до подземных вычислительных устройств, км, не более |
3 |
Длина линий связи между подземными и наземными вычислительными устройствами, км, не более
|
15 10 |
Расстояние между подземными вычислительными устройствами и исполнительными устройствами, км, не более |
1 |
Наименование характеристики |
Значение |
Расстояние между подземными вычислительными | |
устройствами и блоками промежуточного реле, км, не более |
1 |
Расстояние между блоками промежуточного реле и | |
управляемой аппаратурой электроснабжения, м, не более |
10 |
Сечение подземных медных линий передачи данных, мм2, | |
не менее |
0,5 |
Габаритные размеры, (ДхШ^В), мм, не более | |
- ПИП |
в соответствии с эксплуатационной документацией ПИП |
- Модуль ввода / вывода РС21-1 |
300x150x100 |
- Дисплейный модуль РС21 -2D |
200x150x75 |
- Модуль телеметрии РС21-2Т |
400x250x200 |
- Модуль преобразования Modbus в Canbus MW-MC |
205x125x70 |
- Модуль преобразования Canbus в Modbus MW-MS |
205x125x70 |
- Модуль преобразования Canbus в Ethernet IP MW-EIP |
205x125x70 |
- Модуль медиаконвертора MW-МК |
160x175x50 |
- Источник питания с батарейной поддержкой |
660x350x200 |
- Источник питания без батарейной поддержки |
254x285x137 |
- Барьер искробезопасности БИБ |
100x100x100 |
- Преобразователь интерфейсов ИПИ |
300x300x150 |
- Преобразователь интерфейсов ИПИ.МВ.1 |
100x100x20 |
- Преобразователь интерфейсов ИПИ.МВ.3 |
100x100x20 |
- Модуль контроля и управления МКУ |
100x100x20 |
- Модуль преобразования Modbus в Canbus PC21-1.2- |
125x100x20 |
RS485 | |
- Модуль усилителя Canbus PC21-1.2-CAN |
100x100x20 |
- Модуль аналогового и дискретного ввода PC21-1.2- |
200x100x20 |
AI/DI | |
- Модуль дискретного вывода PC21 -1.2-DO |
160x100x20 |
Масса, кг, не более | |
- ПИП |
в соответствии с эксплуатационной документацией ПИП |
- Модуль ввода / вывода РС21-1 |
3,0 |
- Дисплейный модуль РС21 -2D |
3,0 |
- Модуль телеметрии РС21-2Т |
3,0 |
- Модуль преобразования Modbus в Canbus MW-MC |
0,75 |
- Модуль преобразования Canbus в Modbus MW-MS |
0,75 |
- Модуль преобразования Canbus в Ethernet IP MW-EIP |
0,75 |
- Модуль медиаконвертора MW-МК |
1,3 |
- Источник питания с батарейной поддержкой |
550 |
- Источник питания без батарейной поддержки |
10,0 |
- Барьер искробезопасности БИБ |
1,0 |
- Преобразователь интерфейсов ИПИ |
8 |
- Преобразователь интерфейсов ИПИ.МВ.1 |
0,2 |
- Преобразователь интерфейсов ИПИ.МВ.3 |
0,2 |
- Модуль контроля и управления МКУ |
0,2 |
- Модуль преобразования Modbus в Canbus PC21-1.2- |
0,75 |
RS485 | |
- Модуль усилителя Canbus PC21-1.2-CAN |
0,75 |
- Модуль аналогового и дискретного ввода PC21-1.2- |
0,75 |
_______Наименование характеристики
AI/DI
Модуль дискретного вывода PC21-1.2-DO
Значение
0,75
Потребляемая мощность
- ПИП
Модуль ввода / вывода РС21-1, мВт, не более
Дисплейный модуль РС21 -2D, мВт, не более
Модуль телеметрии РС21-2Т, мВт, не более
Модуль преобразования Modbus в Canbus MW-MC, мВт, не более
Модуль преобразования Canbus в Modbus MW-MS мВт, не более
Модуль преобразования Canbus в Ethernet IP MW-EIP мВт, не более
Модуль медиаконвертора MW-МК мВт, не более Линия связи CAN bus, мВт, не более
Барьер искробезопасности БИБ, Вт, не более Преобразователь интерфейсов ИПИ, мВт, не более Преобразователь интерфейсов ИПИ.МВ.1, мВт, не более
Преобразователь интерфейсов ИПИ.МВ.3, мВт, не более
Модуль контроля и управления МКУ, мВт, не более Модуль преобразования Modbus в Canbus PC21-1.2-RS485, мВт, не более
Модуль усилителя Canbus PC21-1.2-CAN, мВт, не более
Модуль аналогового и дискретного ввода PC21-1.2-AI/DI, мВт, не более
Модуль дискретного вывода PC21-1.2-DO, мВт, не более
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254-15
-
- аппаратура подземной части
-
- аппаратура наземной части________________________
Условия эксплуатации:
-
- ПИП
Прочая аппаратура подземной части:
-
- температура окружающей среды, °С
-
- атмосферное давление, кПа
-
- относительная влажность воздуха, %, не более Аппаратура наземной части:
-
- температура окружающей среды, °С
-
- атмосферное давление, кПа
-
- относительная влажность воздуха, %
в соответствии с эксплуатационной документацией ПИП 1000 1000 1000
1000
1000
1000
3000
1000
40
2969
800
800
800
1000
1000
1000
1000
IP54 - IP65
IP20 - IP44
в соответствии с эксплуатационной документацией ПИП
от 0 до +35 от 87,8 до 119,7
98 (без конденсации влаги)
от +10 до +40
от 90 до 110
от 30 до 70
Таблица 24 - Показатели надежности системы АСКУ
Наименование характеристики |
Значение |
Наработка на отказ, часов, не менее
|
в соответствии с эксплуатационной документацией ПИП 45000 45000 45000 |
Средний срок службы, лет, не менее
|
в соответствии с эксплуатационной документацией ПИП 5 5 (3 - для аккумуляторов) 5 |
Таблица 25 - Характеристики структуры системы АСКУ
Наименование устройства |
Связь с поверхностью | |
SAP (витая пара) / Ethernet IP |
Оптика | |
Подземный кластер Minewatch РС21, шт., не более |
240 |
2040 |
Модуль ввода/вывода РС21-1, шт., не более |
1680 |
12240 |
Дисплейный модуль РС21-CD, шт., не более |
240 |
2040 |
Модуль телеметрии РС21-2Т шт., не более |
240 |
- |
Телеметрия Модуль MW-EIP шт., не более |
- |
255 |
Модуль ДД.МТ, шт., не более |
- |
255 |
Модуль преобразования Canbus в Modbus MW-MS, шт., не более |
2040 | |
Модуль преобразования Modbus в Canbus MW-MC шт., не более |
2040 | |
Модуль медиаконвертора MW-MK |
не ограничено | |
Модуль преобразования Modbus в Ethernet IP ИПИ.М, шт., не более |
240 |
- |
Модуль медиаконвертора ИПИ.МК.XXXX, шт., не более |
- |
не ограничено |
Преобразователь интерфейсов ИПИ, шт., не более |
не ограничено |
- |
Преобразователь интерфейсов ИПИ.МВ.1, шт., не более |
не ограничено |
- |
Преобразователь интерфейсов ИПИ.МВ.3, шт., не более |
не ограничено |
- |
Модуль преобразования Modbus в Canbus PC21-1.2-RS485, шт., не более |
- |
2040 |
Модуль усилителя Canbus PC21-1.2-CAN, шт., не более |
- |
2040 |
Модуль аналогового и дискретного ввода PC21-1.2-AI/DI, шт., не более |
- |
2040 |
Модуль дискретного вывода PC21-1.2-DO, шт., не более |
- |
2040 |
Аналоговые датчики, шт., не более |
23520 |
171360 |
Дискретные датчики типа "сухой контакт", шт., не более |
23520 |
171360 |
Релейные выходы, шт., не более |
10080 |
73440 |
Аналоговые выходы, шт., не более |
3360 |
24480 |
Барьер искробезопасности БИБ, шт. |
4 |
- |
Сервер приема, хранения и передачи информации СПХПИ |
2 |
2 |
наносится типографским способом на титульный лист руководства по эксплуатации и методом термопечати на шильд с заводским номером.
КомплектностьТаблица 26 - Комплект поставки системы АСКУ
Наименование |
Обозначение |
Количество |
Система диспетчерского контроля и управления горным предприятием автоматизированная АСКУ модели АСКУ 5.0 |
- |
1 шт. 1) |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации |
АСКУ. 85241828.314870.9032 89 000РЭ |
1 экз. |
1) Состав определяется Техническим проектом для конкретного Заказчика |
приведены в руководстве по эксплуатации АСКУ. 85241828.314870. 9032 89 000РЭ (Редакция 3) раздел 8 «Принцип работы. Краткое описание элементов».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ТУ 3148-001-85241828-2016 Системы диспетчерского контроля и управления горным предприятием автоматизированные АСКУ модели АСКУ 5.0. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Девис Дерби Сибирь» (ООО «Девис Дерби Сибирь»)
ИНН 4221024800
Юридический адрес: 654006, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Сибиряков-Гвардейцев (Куйбышевский р-н), д. 2, оф. 211
Адрес места осуществления деятельности: 654006, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Сибиряков-Гвардейцев (Куйбышевский р-н), д. 2
Телефон: +7(3843) 991214, факс: +73843991214
Е-mail: dds@dds-nk.ru
Испытательный центрФедеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60
Е-mail: director@sniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.
в части вносимых изменений
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Адрес места осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60
Е-mail: director@sniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.
- на каждые 3.3 кПа
- в указанном поддиапазоне измерений объемной доли определяемого компонента
- на каждые 4 кПа
- на каждые 8 кПа
