МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

24 октября 2018 г.                                             2233

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 67621 «Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращениями ООО «Информационные Горные Технологии» от 31 августа 2018 г. № 3108/18 и № 3108-1/18 приказываю:

  • 1. Внести изменения в описание типа на аппаратуру контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 47094-17, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить методику поверки по документу МП-242-2078-2016

с изменением №  1 «ГСИ. Аппаратура контроля эффективности

работы газоотсасывающих установок и дегазационных систем «КРУГ». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 16 августа 2018 г.

  • 3.  Переоформить свидетельство об утверждении типа № 67621 «Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ»», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 47094-17, в связи с внесением изменений в методику поверки.

  • 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru



Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» октября 2018 г. №2233

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ»

Назначение средства измерений

Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ» предназначена для измерений объемной доли метана, оксида углерода, водорода, оксида азота, диоксида азота, кислорода в газовой смеси, а также давления и скорости газового потока, давления воды, температуры газовой смеси, жидкости и агрегатов, средних квадратических значений виброскорости механических колебаний агрегатов, зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта.

Описание средства измерений

Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ» (далее - аппаратура) является многоканальной стационарной автоматической измерительной системой непрерывного действия.

Аппаратура имеет следующую структуру технических средств:

  • 1) полевой уровень:

- дискретные датчики ("сухие" контакты аппаратов электроснабжения (далее АЭ), конечных выключателей и дискретные выходы датчиков технологических параметров),

- датчики (первичные измерительные преобразователи) измерительных каналов (ИК),

- сигнализирующие устройства (СУ);

  • 2) контроллерный уровень - вычислительные блоки ВБ-ХХ;

  • 3) уровень передачи информации - преобразователи интерфейсов, повторители сигналов (ПС), модули грозозащиты, радиомодемы, GSM-модемы, преобразователи - барьеры искробез-опасности (ПБИ);

  • 4) уровень питания - источники питания ИП ZVB и ШИП (далее - ИП), блоки автоматического ввода резерва, трансформаторные и промежуточные реле (далее соответственно -БАВР, БТ и БПР), устройства бесперебойного питания;

  • 5) диспетчерский уровень - цифровые электронно-вычислительные машины (далее -ЦЭВМ), объединенные в локальную вычислительную сеть.

Технические средства полевого уровня обеспечивают преобразование контролируемого параметра в информационный сигнал, поступающий на технические средства контроллерного уровня или уровня передачи информации. Технические средства контроллерного уровня обеспечивают преобразование сигналов, получаемых от аналоговых и дискретных датчиков в цифровой код, формирование и реализацию управляющих сигналов для сигнализирующих и исполнительных устройств, обмен данными по цифровому интерфейсу уровня передачи информации с устройствами диспетчерского уровня. В аппаратуре используются цифровые интерфейсы, соответствующие следующим электрическим/логическим спецификациям: MicroLAN (1-Wire), RS-485/ModbusRTU, Ethernet. Технические средства уровня передачи информации обеспечивают обмен данными между техническими средствами диспетчерского уровня и контроллерного и/или полевого уровней по радиоканалу и/или проводной линии связи. Технические средства уровня питания обеспечивают электрическое питание технических средств уровня передачи информации, контроллерного и полевого уровней. Технические средства диспетчерского уровня обеспечивают сбор, хранение и предоставление данных, собираемых аппаратурой с объектов контроля, формирование команд телеуправления.

В состав ИК аппаратуры входят первичные измерительные преобразователи, приведенные в таблице 1.

Таблица 1

Измерительный канал (определяемый компонент)

Первичный измерительный преобразователь

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Принцип измерений

Объемной доли метана

(CH4)

ДМС 03

45747-10

термохимический, термокондуктометрический

ИТС2

51279-12

термохимический, термокондуктометрический, оптический

Довзрывоопасной концентрации метано-водородной смеси (CH4+H2)

ДМС 03Э

45747-10

термохимический

ИТС2

51279-12

термохимический

Довзрывоопасной концентрации горючих газов (CH4 - C10H12)

ИТС2

51279-12

термохимический

Объемной доли кислорода (О2), водорода (H2), диоксида углерода (CO2) и токсичных газов (оксид углерода (CO), водород (H2), оксид азота (NO), диоксид азота (NO2), сероводород (H2S)

СДТГ

37260-10

электрохимический

ИТС2

51279-12

электрохимический

Скорости воздушного потока

СДСВ 01

22814-08, 22814-18

ультразвуковой

Массовой концентрации пыли

ИЗСТ-01

36151-12

оптический

Давления газа и жидкости

СДД 01

40834-14

тензометрический

Зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта

ИВД-2

65581-16

электромагнитный

Средних квадратических значений (СКЗ) виброскорости

ИВД-3

65580-16

емкостной

Температуры

ДТМ

40782-16

полупроводниковый

В аппаратуре используются ИК со следующими структурами:

  • 1) датчик с аналоговым выходом (0,4-2) В (ДМС 03, ДМС 03Э, СДТГ, ИЗСТ-01, СДСВ 01, СДД 01, ДТМ-1, ИТС2) - вторичный прибор с интерфейсом RS-485 (ВБ-XX) - преобразователь интерфейса RS-485/USB- узел связи СПИН-ЦЭВМ;

  • 2) датчик с аналоговым выходом (0,4-2) В (ДМС 03, ДМС 03Э, СДТГ, ИЗСТ-01, СДСВ 01, СДД 01, ДТМ-1, ИТС2) - вторичный прибор с интерфейсом RS-485 (ВБ-XX) - преобразователь интерфейса RS-485/Ethernet - узел связи СПИН- локальная компьютерная сеть - ЦЭВМ;

  • 3) датчик с интерфейсом RS-485 (СДСВ 01, ДМС 03-03, ИВД-2, ИВД-3, ИТС2, ИЗСТ-01, СДД 01, ДТМ-2) - узел связи СПИН - преобразователь интерфейса RS-485/USB- ЦЭВМ;

  • 4) датчик с интерфейсом RS-485 (СДСВ 01, ДМС 03-03, ИВД-2, ИВД-3, ИТС2, ИЗСТ-01, СДД 01, ДТМ-2) - преобразователь интерфейса RS-485/Ethernet - узел связи СПИН -локальная компьютерная сеть - ЦЭВМ;

  • 5) датчик с интерфейсом RS-485 (СДСВ 01, ДМС 03-03, ИВД-2, ИВД-3, ИТС2, ИЗСТ-01, СДД 01, ДТМ-2) - вторичный прибор с интерфейсом RS-485 (ВБ-XX) - преобразователь интерфейса RS-485/USB- узел связи СПИН- ЦЭВМ;

  • 6) датчик с интерфейсом RS-485 (СДСВ 01, ДМС 03-03, ИВД-2, ИВД-3, ИТС2, ИЗСТ-01, СДД 01, ДТМ-2)- вторичный прибор с интерфейсом RS-485 (ВБ-XX) - преобразователь интерфейса RS-485/Ethernet - узел связи СПИН -локальная компьютерная сеть - ЦЭВМ;

  • 7) датчик с интерфейсом Microlan (ДТМ) - вторичный прибор с интерфейсом RS-485 (ДТМ-4) - преобразователь интерфейса RS-485/USB- узел связи СПИН -ЦЭВМ;

  • 8) датчик с интерфейсом Microlan (ДТМ) - вторичный прибор с интерфейсом RS-485 (ДТМ-4) - преобразователь интерфейса RS-485/Ethernet - узел связи СПИН -локальная компьютерная сеть - ЦЭВМ;

  • 9) датчик с интерфейсом Microlan (ДТМ) - вторичный прибор (ДТМ-3) - вторичный прибор с интерфейсом RS-485 (ВБ-XX) - преобразователь интерфейса RS-485/USB- узел связи СПИН- ЦЭВМ;

  • 10) датчик с интерфейсом Microlan (ДТМ) - вторичный прибор (ДТМ-3) - вторичный прибор с интерфейсом RS-485 (ВБ-XX) - преобразователь интерфейса RS-485/Ethernet - узел связи СПИН -локальная компьютерная сеть - ЦЭВМ;

  • 11) датчик с интерфейсом Microlan (ДТМ) - вторичный прибор с интерфейсом Microlan/RS-485 (ВБ-XX) - преобразователь интерфейса RS-485/USB- узел связи СПИН -ЦЭВМ;

  • 12) датчик с интерфейсом Microlan (ДТМ) - вторичный прибор с интерфейсом Microlan/RS-485 (ВБ-XX) - преобразователь интерфейса RS-485/Ethernet - узел связи СПИН-локальная компьютерная сеть - ЦЭВМ.

Цифровые кодированные сигналы могут передаваться через различные системы передачи информации, в том числе беспроводные и осуществляющие преобразование интерфейсов и протоколов. Количество, состав и типы измерительных каналов аппаратуры на конкретном горно-технологическом объекте или промышленном предприятии определяется Техническим проектом.

Основные функции аппаратуры при использовании на угольных шахтах:

  • - телесигнализация (далее ТС) и телеизмерение (далее ТИ) различных контролируемых параметров шахтной атмосферы, микроклимата и метановоздушной смеси в системах отвода метана: дегазационных системах (далее ДС) и газоотсасывающих установках (далее ГУ);

  • - телеуправление (далее ТЛУ) основным и вспомогательным технологическим оборудованием.

Степень защиты технических средств аппаратуры от внешних воздействий по ГОСТ 14254-96:

  • - технические средства полевого, контроллерного, уровня питания

и передачи информации аппаратуры                                            IP54 ... IP65

  • - технические средства диспетчерской части аппаратуры                   IP20 ... IP44

Общий вид основных технических средств аппаратуры приведен на рисунке 1.

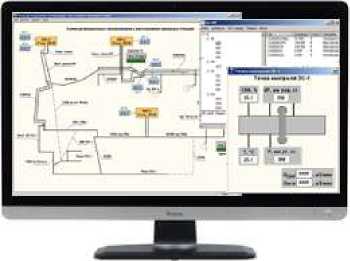

АРМ Оператора

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

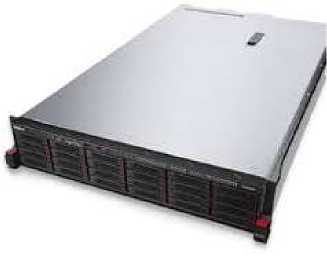

Сервер

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

Вычислительный блок ВБ-04

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

ИП ZVB

СУ-27

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

Узел связи СПИН

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru
Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

Блок трансформаторный

БТ-Х

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

Источник питания ШИП-

С+ШИП-А

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

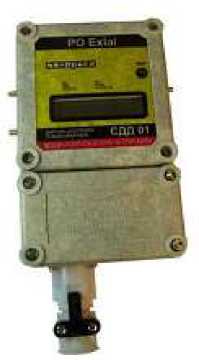

СДД 01

БАВР

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

Т-

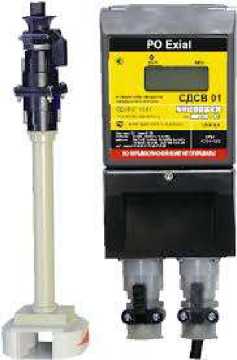

СДСВ 01

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru
Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

ДТМ-03, ДМС-03 Э

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

ИТС2                       Датчик температуры ДТМ ИСЗТ-01

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

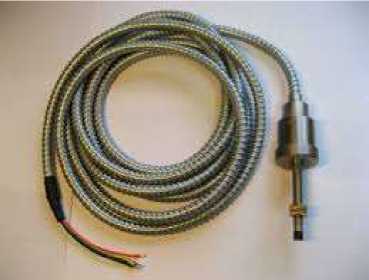

Датчик температуры ДТМ-Х (ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-

4)

СДТГ

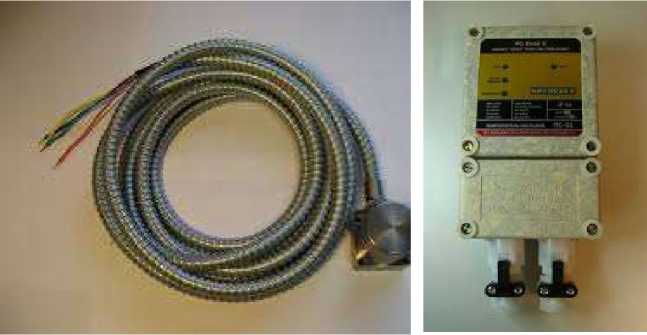

ИВД-2

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru
Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

ПС-01, ПС-02

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

ИВД-3

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

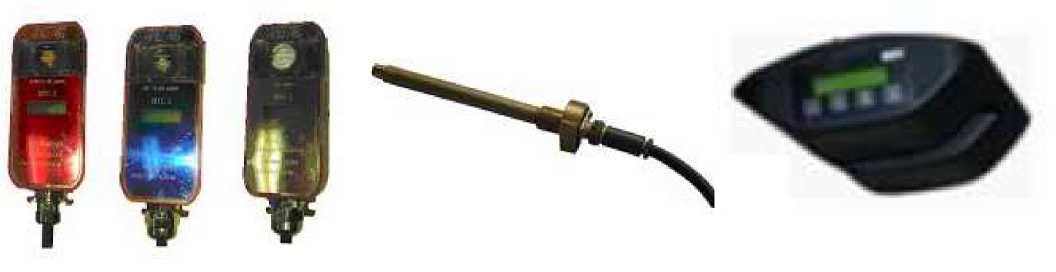

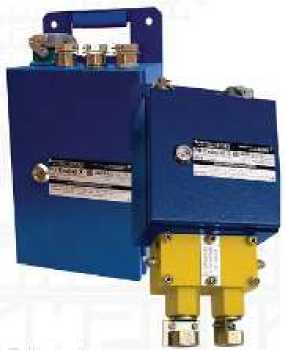

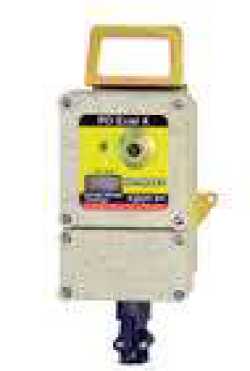

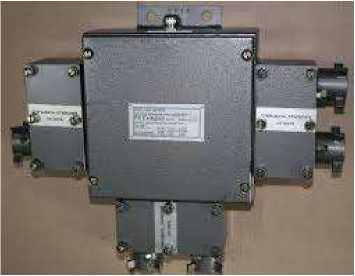

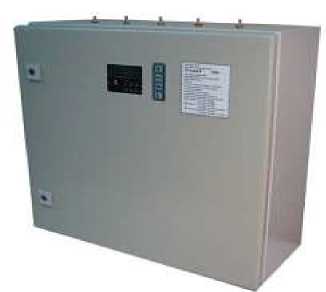

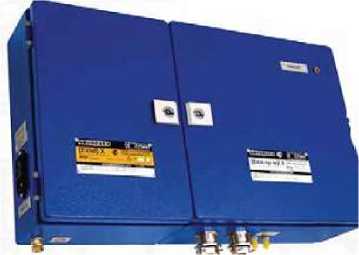

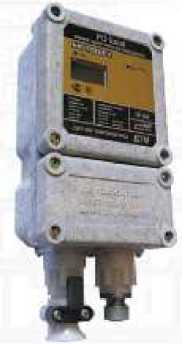

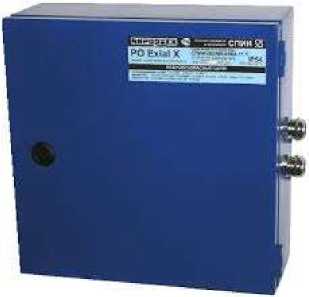

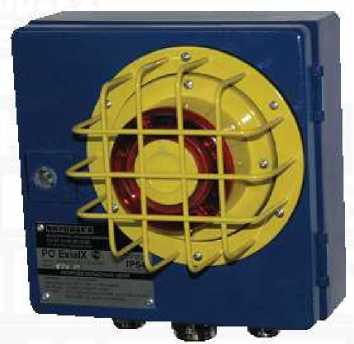

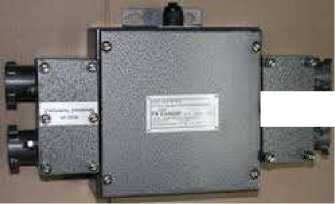

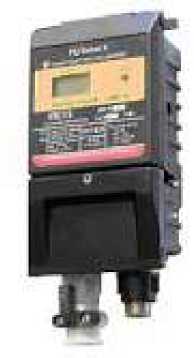

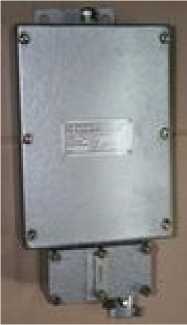

Рисунок 1 - Общий вид основных технических средств Аппаратуры контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ»

Повторитель-барьер искро-

безопасности lIBH-485.C)|.zz,

ПБИ-485.02^

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru
Программное обеспечение

Программное обеспечение (далее - ПО) аппаратуры имеет следующую структуру (рисунок 3):

|) полевой уровень - встроенное ПО микропроцессорных первичных измерительных преобразователей (ПИП);

  • 2) контроллерный уровень - встроенное ПО вычислительных блоков ВБ-XX;

  • 3) уровень передачи информации - ПО персонального компьютера - OPC-сервер «КРУГ»;

  • 4) диспетчерский уровень - прикладное ПО диспетчерского уровня (SCADA-система).

Встроенное ПО технических средств полевого, контроллерного уровня и уровня передачи информации специально разработано изготовителем соответствующих технических средств.

Встроенное ПО технических средств полевого уровня выполняет следующие функции:

- прием, обработка и передача измерительной информации от первичных измерительных преобразователей;

- индикацию результатов измерений и настроечных параметров;

- интерфейс с контроллерным уровнем (аналоговый выходной сигнал по напряжению от 0,4 до 2 В, цифровой выход по интерфейсу RS-485 или Microlan).

Встроенное ПО технических средств контроллерного уровня выполняет следующие функции:

- получение данных с технических средств полевого уровня;

- преобразование данных;

- индикацию результатов измерений и настроечных параметров;

- интерфейс с уровнем передачи информации.

Встроенного ПО технических средств уровня передачи информации выполняет следующие функции:

- интерфейс с контроллерным уровнем;

  • - интерфейс с ПО персонального компьютера уровня передачи данных (OPC-сервер «КРУГ»).

ПО персонального компьютера уровня передачи информации выполняет следующие функции:

  • - интерфейс с техническими средствами уровня передачи данных;

  • - интерфейс с диспетчерским уровнем.

На диспетчерском уровне используются общепромышленные SCADA-системы типа «GENESIS32», «Advantech Studio», «Genie DAQ», «Rockwell», «WinCC», ПО связи «ValSrv», ПО связи «rtOPCClient», а также могут применяться другие SCADA-системы.

ПО связи «ValSrv» использует метрологически значимую часть, которая содержит функции преобразования значений переменных для получения результатов измерения и оформлена в виде файла «RTSertificate.dat». Защита метрологически значимых данных и защита прикладного ПО связи «ValSrv» от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. ПО связи «rtOPCClient» использует метрологически значимую часть, которая содержит функции преобразования значений переменных для получения результатов измерения и оформлена в виде файла «RTSertificate.dat.

Приказ Росстандарта №2233 от 24.10.2018, https://oei-analitika.ru

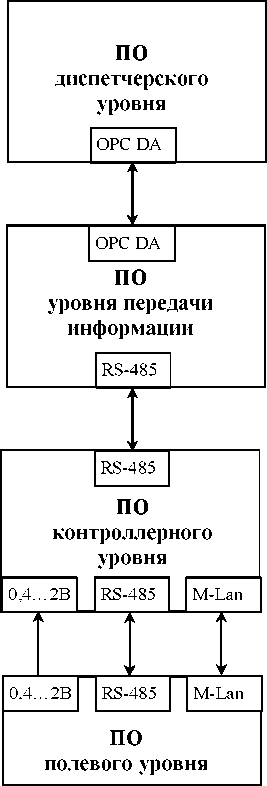

Рисунок 2 - Структурная схема программных средств Аппаратуры

Аппаратные отделения корпусов технических средств уровня передачи информации, крышка и технологическое окно для программирования корпуса ВБ-04 пломбируются с помощью пломб, имеющих свой уникальный идентификационный номер. Цифровой идентификатор ПО записывается в соответствующие ячейки энергонезависимой памяти при формировании технологической программы ВБ-04. Данная область памяти, после записи не может быть изменена в процессе эксплуатации. Расположение этой области скрыто от обслуживающего персонала. Перенастройку каналов может производить специалист сервисного центра, используя пароль для доступа к соответствующим настройкам, либо путем перепрошивки ВБ-04 новой технологической программой, подготовленной инженером программистом.

Идентификационные данные OPC-сервера «КРУГ» и встроенного ПО ВБ-04 приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

OPC-сервер аппаратуры «КРУГ»

Встроенное ПО ВБ-04

Идентификационное наименование ПО

IGT MDB

mcu32 VB04 firmware

Номер версии (идентификационный номер) ПО

M3:01D8B58B/84B8DEFE-

МНЗ:1.0.0.5

МЗ: 5A7C МНЗ: 1.0.12

Идентификационные данные (признаки)

Значение

OPC-сервер аппаратуры «КРУГ»

Встроенное ПО ВБ-04

Цифровой идентификатор ПО

01D8B58B

(файл

PIC18_Modbus_Lib.dll)

84B8DEFE

(файл LightOPC.dll)

5A7C

Алгоритм расчета цифрового идентификатора ПО

CRC32

Идентификатор является цифровой подписью

Примечания:

  • 1. В обозначении номера версии ПО после символов «МЗ» указана часть идентификационных данных, отвечающих за метрологически значимую часть ПО, после МНЗ - метрологически незначимую часть ПО.

  • 2. Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольной суммы, указанные в таблице, относятся только к файлам встроенного ПО указанной версии.

Уровень защиты встроенного ПО полевого уровня - «средний» по Р 50.2.077-2014.

Уровень защиты встроенного ПО уровня передачи информации - «высокий» по Р 50.2.077-2014.

Уровень защиты встроенного ПО контроллерного уровня - «средний» по Р 50.2.077-2014.

Уровень защиты автономного ПО уровня передачи информации (ПО OPC-сервера аппаратуры «КРУГ») - «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики

1 Измерительный канал объемной доли метана, довзрывоопасной концентрации метановодородной смеси или горючих газов.

Таблица 3 - Основные метрологические характеристики измерительных каналов объемной доли метана, довзрывоопасной концентрации метано-водородной смеси или горючих газов

Датчик (первичный измерительный преобразователь)

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

T0.9, с, не более 1)

1

2

3

4

5

6

ДМС 03

метан

от 0 до 100

% (об.д.)

от 0 до 2,5 % (об.д.) включ.

±0,1 % (об.д.)

10

от 5 до 100 % (об.д.)

±3 % (об.д.)

ДМС 03Э

метан и метано-водородная смесь 2)

от 0 до 100 % НКПР

от 0 до 57 % НКПР

±5 % НКПР

30

ИТС2-СН4-01,

ИТС2-СН4-03

метан

от 0 до 100 %

(об.д.)

от 0 до 2,5 % (об.д.) включ.

±0,1 % (об.д.)

20

от 5 до 100 %

(об.д.)

±3,0 % (об.д.)

ИТС2-СН4-02, ИТС2-СН4-04

метан

от 0 до 100 %

(об.д.)

от 0 до 2,5 %

(об.д.)

±0,2 % (об.д.)

20

1

2

3

4

5

6

ИТС2-СН4-05, ИТС2-СН4-06

метан

от 0 до 100 %

(об.д.)

от 0 до 100 %

(об.д.)

±3,0 % (об.д.)

20

ИТС2-СН4-25, ИТС2-СН4-26

метан

от 0 до 100 %

(об.д.)

от 0 до 2 %

(об.д.) включ.

±0,1 % (об.д.)

30

св. 2 до 100 %

(об.д.)

±5 % отн.

ИТС2-ГГ-07,

ИТС2-ГГ-08

метановодородная смесь

от 0 до 100 %

НКПР

от 0 до 57 %

НКПР

±5 % НКПР

20

ИТС2-СХНУ-09, ИТС2-СХНУ-10

CH4 - C10H12

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 % НКПР (по поверочному компоненту)

±7 % НКПР (по неповерочному компоненту)

40

1) Указано T0,9 первичного измерительного преобразователя без учета времени задержки канала передачи и отображения информации;

2) Поверочным компонентом является метан.

Таблица 4 - Прочие метрологические характеристики измерительных каналов объемной доли метана, довзрывоопасной концентрации метана, метано-водородной смеси или горючих газов

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой погрешности срабатывания сигнализации:

  • - при использовании в составе ИК датчиков ДМС03Э, ИТС2-ГГ-07, ИТС2-CXHY-09, % НКПР

  • - при использовании в составе ИК датчиков ДМС 03, ИТС2-СН4-01, ИТС2-CH4-02, ИТС2-СН4-25, объемная доля определяемого компонента, %

±0,3

±0,1

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 oC в диапазоне рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности:

  • - при   использовании   в   составе   ИК   датчиков   ИТС2-СН4-01,

ИТС2-СН4-02, ИТС2-СН4-03, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06

  • - при   использовании   в   составе   ИК   датчиков   ИТС2-СН4-25,

ИТС2-СН4-26, ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СХНУ-09, ИТС2-СХНУ-10

±1,0

±0,5

Пределы допускаемой дополнительной погрешности от изменения температуры   окружающей   среды   в   пределах   рабочих   условий

эксплуатации, в долях от предела допускаемой основной погрешности, при использовании в составе ИК датчиков ДМС 03, ДМС 03Э,

±2,0

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности анализируемой среды на каждые 15 % в диапазоне рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности, при использовании в составе ИК датчиков ИТС2-СН4-25, ИТС2-СН4-26

±0,4

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности анализируемой среды в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности:

  • - при использовании в составе ИК датчиков ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-03, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06, ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СХНУ-09, ИТС2-СХНУ-10

  • - при использовании в составе ИК датчика ДМС 03, ДМС 03Э

±1,0

±2,0

Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности:

  • - при использовании в составе ИК датчиков   ИТС2-СН4-01,

ИТС2-СН4-02, ИТС2-СН4-03, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06

  • - при использовании в составе ИК датчиков ДМС 03, ДМС 03Э, ИТС2-СН4-25, ИТС2-СН4-26

±1,0

±2,0

Пределы допускаемого изменения показаний газоанализатора за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности

±0,5

Таблица 5 - Технические характеристики измерительных каналов объемной доли метана, до-взрывоопасной концентрации метана, метано-водородной смеси или горючих газов

Наименование характеристики

Значение

Время прогрева, мин, не более, при использовании в составе ИК датчиков: - ДМС 03, ДМС 03Э

10

- ИТС2-СН4-25, ИТС2-СН4-26

1,5

- остальные датчики ИТС2

1

Диапазон настройки порогов срабатывания сигнализации: - для датчиков ДМС 03, ДМС 03Э, объемная доля метана, %

от 0,5 до 2,0

- для датчиков ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-25, объемная доля метана, %

от 0,5 до 2,5

- для датчиков ИТС2-ГГ-07, довзрывоопасная концентрация, % НКПР

от 10 до 57

- для датчиков ИТС2-СХНУ-09, довзрывоопасная концентрация, % НКПР

от 10 до 100

Интервал   времени   непрерывной работы без   корректировки

показаний, сут, не более, при использовании в составе ИК датчиков:

- ДМС 03, ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-03, ИТС2-СН4-04, ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СН4-25, ИТС2-СН4-26

30

- ДМС 03Э

5

- ИТС2-СН4-05, ИТС2-СН4-06

180

- ИТС2-СХНУ-09, ИТС2-СХНУ-10,

90

Время срабатывания сигнализации, с, не более

15

Электропитание датчиков осуществляется постоянным током напряжением, В:

- ДМС 03, ДМС 03Э

12

- ИТС2

от 6 до 12 1)

Потребляемая датчиками ДМС 03, ДМС 03Э электрическая мощность, Вт, не более

0,54

Потребляемый датчиками ИТС2 электрический ток, мА, не более

27

Наименование характеристики

Значение

Маркировка взрывозащиты:

- ДМС 03

- ДМС 03Э

  • - ИТС2-СН4-01, ИТС2-СН4-03, ИТС2-СН4-05, ИТС2-СН4-06

  • - ИТС2-СН4-02, ИТС2-СН4-04, HTC2-CXHY-09, HTC2-CXHY-10, ИТС2-CH4-25, ИТС2-СН4-26

PO ExiasI X PO ExiasI X / 1ExiadsIIB+H2 T4 X

PO ExiasI Ma X PO ExiasI Ma X / 1ExiadIIB T4 Gb X /

1ExiadПС T4 Gb X /

Габаритные размеры датчиков, мм не более:

  • - ДМС 03, ДМС 03Э:

  • - высота

  • - ширина

  • - глубина

  • - ИТС2:

  • - высота

  • - ширина

  • - длина

310

140

88

145

55

40

Масса датчиков, кг, не более:

  • - ДМС 03, ДМС 03Э

  • - ИТС2

3,0

0,25

Средняя наработка на отказ, ч:

  • - ДМС 03, ДМС 03Э

  • - ИТС2

10000

15000

Средний срок службы, лет

6

Условия эксплуатации:

  • - ДМС 03, ДМС 03Э:

  • - диапазон температуры окружающей среды, °С

  • - относительная влажность при температуре +35°С, %

  • - диапазон атмосферного давления, кПа

  • - ИТС2-СН4-01, ИТС2-СН4-03:

  • - диапазон температуры окружающей среды, °С

  • - относительная влажность при температуре +35°С, %

  • - диапазон атмосферного давления, кПа

  • - ИТС2-СН4-02, ИТС2-СН4-04, ИТС2-ГГ-07, ИТС2-ГГ-08, HTC2-CXHY-

09, nTC2-CXHY-10,

  • - диапазон температуры окружающей среды, °С

  • - относительная влажность при температуре +35°С, %

  • - диапазон атмосферного давления, кПа

  • - ИТС2-СН4-25, ИТС2-СН4-26

  • - диапазон температуры окружающей среды, °С

  • - относительная влажность при температуре +35°С, %

  • - диапазон атмосферного давления, кПа

  • - ИТС2-СН4-05, ИТС2-СН4-06

  • - диапазон температуры окружающей среды, °С

  • - относительная влажность при температуре +35°С, %

  • - диапазон атмосферного давления, кПа

от -5 до +35 до 100 от 60,0 до 119,7

от -20 до +40 до 100 от 60,0 до 119,7

от-40 до+55 до 100 от 87,8 до 119,7

от -40 до +45 до 100 от 87,8 до 119,7

от-40 до+55 до 100 от 60,0 до 119,7

Х) По заказу потребителя выпускаются датчики с напряжением питания 24 В.

2 Измерительный канал объемной доли токсичных газов, водорода, диоксида углерода и кислорода

Таблица 6 - Основные метрологические характеристики измерительных каналов объемной доли токсичных газов, водорода, диоксида углерода и кислорода

Первичный измерительный преобразователь

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

T0.9,

с, не более

1)

СДТГ 01

Оксид углерода (CO)

от 0 до 200 -1 млн

от 0 до 50 -1 млн

±(2+0,1 хСвх) млн-1

120

СДТГ 02

Водород (H2)

от 0 до 999 -1 млн

от 0 до 50 -1 млн

±(2+0,15 хСвх) млн-1

120

СДТГ 03

Водород (H2)

от 0 до 1,0 %

(об.д.)

от 0 до 0,5

(об.д.)

±0,1 % (об.д.)

120

СДТГ 05

Оксид азота (NO)

от 0 до 100 -1 млн

от 0 до 10 -1 млн

±(0,5+0,1хСвх) млн-1

120

СДТГ 06

Диоксид азота (NO2)

от 0 до 100 -1 млн

от 0 до 10 -1 млн

±(0,2+0,05 хСвх) млн-1

120

СДТГ 11

Кислород (O2)

от 0 до 25%

(об.д.)

от 0 до 25 %

(об.д.)

±(0,5+0,1хСвх) % (об.д.)

120

ИТС2-СО-11, ИТС2-СО-12

Оксид углерода (CO)

от 0 до 500 -1 млн

от 0 до 50 млн-1 включ.

±5 млн-1

45

св. 50 до 500

-1 млн

±10 % отн.

ИТС2-СО-13, ИТС2-СО-14

Оксид углерода (CO)

от 0 до 5000 -1 млн

от 0 до 500 млн-1 включ.

±50 млн-1

45

св. 500 до

5000 млн-1

±10 % отн.

ИТС2-О2-15, ИТС2-О2-16

Кислород (O2)

от 0 до 25%

(об.д.)

от 0 до 25%

(об.д.)

±0,6 % (об.д.)

30

ИТС2-Н28-17,

ИТС2- H2S-18

Сероводород

(H2S)

от 0 до 100 -1 млн

от 0 до 10 -1 млн

±1,5 млн-1

45

св. 10 до 100

-1 млн

±15 % отн.

ИТС2-СО2-19, ИТС2-СО2-20

Диоксид углерода (CO2)

от 0 до 10 %

(об.д.)

от 0 до 2 %

(об.д.)

±0,1 % (об.д.)

30

ИТС2-№0-21, ИТС2-№0-22

Оксид азота (NO)

от 0 до 100 -1 млн

от 0 до 20 -1 млн

±(1+0,1 хСвх) млн-1

45

ИТС2-№02-23, ИТС2-№02-24

Диоксида азота (NO2)

от 0 до 100 -1 млн

от 0 до 20 -1 млн

±(0,5+0,1хСвх)

млн-1

45

ИТС2-Н2-27, ИТС2-Н2-28

Водород (H2)

от 0 до 2000 -1 млн

от 0 до 1500 -1 млн

±(2+0,12хСвх) млн-

100

1) Указан предел допускаемого времени установления показаний по уровню 0,9 (T0,9) ПИП /датчика без учета времени задержки канала передачи и отображения информации.

Свх - объемная доля определяемого компонента на входе ПИП, млн-1 или %.

Прочие метрологические характеристики измерительных каналов объемной доли токсичных газов, водорода, диоксида углерода и кислорода приведены в таблице 7.

Таблица 7 - Прочие метрологические характеристики измерительных каналов объемной доли токсичных газов, водорода, диоксида углерода и кислорода

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 oC, в диапазоне рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности, при использовании в составе ИК датчиков СДТГ

±1,5

Пределы допускаемой дополнительной погрешности от изменения температуры   окружающей   среды   в   пределах   рабочих   условий

эксплуатации, в долях от предела допускаемой основной погрешности:

- при использовании в составе ИК датчиков ИТС2-СО2-19, ИТС2-СО2-20

±0,5

- при использовании в составе ИК датчиков ИТС2-СО-11, ИТС2-СО-12, ИТС2-СО-13, ИТС2-СО-14, ИТС2-О2-15, ИТС2-О2-16, ИТС2-Н28-17, ИТС2-И28-18, ИТС2-№0-21, ИТС2-\О-22, HTC2-NO2-23, KTC2-NO2-24, ИТС2-Н2-27, ИТС2-Н2-28

±0,4

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности анализируемой среды на каждые 15 % в диапазоне рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности при использовании в составе ИК датчиков ИТС2

±0,4

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности анализируемой среды в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности, при использовании в составе ИК датчиков СДТГ

±0,5

Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления на каждые 4,0 кПа, в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности, при использовании в составе ИК датчиков ИТС2

±0,2

Таблица 8 - Технические характеристики измерительных каналов объемной доли токсичных газов, водорода, диоксида углерода и кислорода

Наименование характеристики

Значение

Время прогрева, мин, не более, при использовании в составе ИК датчиков: - СДТГ 01, СДТГ 02, СДТГ 03

10

- СДТГ 05, СДТГ 06, СДТГ 11

200

- ИТС2

1

Интервал   времени   непрерывной   работы   без   корректировки

показаний, сут, не более, при использовании в составе ИК датчиков: - СДТГ 01

60

- СДТГ 02, СДТГ 03, СДТГ 05, СДТГ 06, СДТГ 11, ИТС2-Н2-27, ИТС2-Н2-28

30

- остальные датчики ИТС2

90

Электропитание датчиков осуществляется:

- СДТГ

от 9 до 15 В (по-

- ИТС2

стоянный ток) от 41 до 63 В (переменный ток) от 6 до 12 1)

Потребляемая датчиками СДТГ электрическая мощность, ВА, не более

0,25

Потребляемый датчиками ИТС2 электрический ток, мА, не более

27

Наименование характеристики

Значение

Маркировка взрывозащиты:

- СДТГ

PO Exial X

- ИТС2

PO Exial Ma X /

1ExiaIIB T4 Gb X /

Ш^ПС T4 Gb X /

Габаритные размеры датчиков, мм не более:

- СДТГ:

- высота

400

- ширина

200

- глубина

150

- ИТС2:

- высота

145

- ширина

55

- длина

40

Масса датчиков, кг, не более:

- СДТГ

2,6

- ИТС2

0,25

Средняя наработка на отказ, ч:

- СДТГ

5000

- ИТС2

15000

Средний срок службы, лет:

- СДТГ

5

- ИТС2

6

Условия эксплуатации:

- СДТГ:

- диапазон температуры окружающей среды, °С

от -5 до +35

- относительная влажность при температуре +35°С, %

от 0 до 95

- диапазон атмосферного давления, кПа

от 87,8 до 119,7

- ИТС2-СО-11, ИТС2-СО-12, ИТС2-СО-13, ИТС2-СО-14, ИТС2-О2-15,

ИТС2-О2-16, HTC2-H2S-17, HTC2-H2S-18, HTC2-NO-21, ИТС2-\О-22,

ИТС2-ЫФ2-23, ИТС2-№О2-24:

- диапазон температуры окружающей среды, °С

от -30 до +45

- относительная влажность при температуре +35°С, %

до 100

- диапазон атмосферного давления, кПа

от 87,8 до 119,7

- ИТС2-СО2-19, ИТС2-СО2-20, ИТС2-Н2-27, ИТС2-Н2-28:

- диапазон температуры окружающей среды, °С

от -20 до +45

- относительная влажность при температуре +35°С, %

до 100

- диапазон атмосферного давления, кПа

от 87,8 до 119,7

1) По заказу потребителя выпускаются датчики с напряжением питания 24 В.

3 Измерительный канал скорости воздушного потока

Таблица 9 - Основные метрологические характеристики измерительного канала скорости воздушного потока

Наименование характеристики

Значение

Диапазон измерений скорости воздушного потока, м/с:

  • - датчик СДСВ 01 (ФИФ 22814-08)

  • - датчик СДСВ 01 (ФИФ 22814-18)

от 0,1 до 30

от 0,2 до 30

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности при измерении скорости воздушного потока, м/с:

  • - датчик СДСВ 01 (ФИФ 22814-08):

  • - в диапазоне от 0,1 до 0,6 м/с включ.

  • - в диапазоне св. 0,6 до 30 м/с

  • - датчик СДСВ 01 (ФИФ 22814-18)

±0,1

±(0,09+0,02-V)^

±(0,1+0,03^V)1)

Время установления (время достижения показаний скорости 90 % от установившегося значения) для датчика СДСВ 01 (ФИФ 22814-08), с, не более

2; 8; 322)

  • 1) V - значение скорости воздушного потока, м/с.

  • 2) Указан предел допускаемого времени установления показаний ПИП / датчика без учета времени задержки канала передачи и отображения информации

Таблица 10 - Прочие метрологические характеристики измерительного канала скорости воздушного потока

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и контролируемой сред в рабочих условиях эксплуатации, в долях от предела допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности от изменения относительной влажности контролируемой среды в рабочих условиях эксплуатации, в долях от предела допускаемой основной погрешности

±0,5

Таблица 11 - Технические характеристики измерительного канала скорости воздушного потока

Наименование характеристики

Значение

Напряжение питания, В:

- постоянного тока (для СДСВ 01.YY.01-t.dd, и СДСВ 01.YY.XX-MZ)

12±3

- переменного тока (для СДСВ 01.YY.02-t.dd)

52±13

Потребляемый электрический ток, мА, не более:

  • - при напряжении питания постоянного тока 12 В (для СДСВ 01.YY.01-t.dd (ФИФ 22814-08))

  • - при напряжении питания постоянного тока 12 В (для СДСВ 01.YY.01-t.dd (ФИФ 22814-18) и СДСВ 01.YY.XX-MZ)

40

- при напряжении питания переменного тока 52 В (для СДСВ 01.YY.02-

35

t.dd)

10

Маркировка взрывозащиты: - СДСВ 01 (ФИФ 22814-08)

PO Exia1

- СДСВ 01 (ФИФ 22814-18)

PO Exial X

Габаритные размеры (без измерительной головки), мм не более: - датчик СДСВ 01 (ФИФ 22814-08):

- высота

90

- ширина

150

- длина

320

- датчик СДСВ 01.YY.01-t.dd, ИДСВ (без измерительной головки) (ФИФ 22814-18):

- высота

90

- ширина

170

- длина

320

- датчик СДСВ 01.YY.XX-M (ФИФ 22814-18):

- высота

90

- ширина

100

- длина

470

Наименование характеристики

Значение

Масса (без измерительной головки), кг, не более

3,0

Средняя наработка на отказ, ч:

- СДСВ 01 (ФИФ 22814-08)

5000

- СДСВ 01 (ФИФ 22814-18*

10000

Средний срок службы, лет

5

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

от -10 до +35

- относительная влажность при температуре +25°С, %

от 20 до 100

- диапазон атмосферного давления, кПа

от 84 до 119,7

4 Измерительный канал массовой концентрации пыли

Таблица 12 - Основные метрологические характеристики измерительного канала массовой концентрации пыли

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли, мг/м3

от 0 до 1500

Пределы допускаемой погрешности:

  • - приведенной, в диапазоне от 0 до 100 мг/м3 включ., %

  • - относительной, в диапазоне св. 100 до 1500 мг/м3, %

±20

±20

Время установления (время достижения показаний скорости 90 % от установившегося значения), с, не более

2; 8; 322)

Примечание - Метрологические характеристики установлены для тестового аэрозоля.

Таблица 13 - Технические характеристики измерительного канала массовой концентрации пыли приведены

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

12

Потребляемая мощность, ВА

3

Маркировка взрывозащиты

PO Exia1

Габаритные размеры, мм не более:

- высота

95

- ширина

210

- длина

293

Масса, кг, не более

1,55

Средняя наработка на отказ, ч:

4000

Средний срок службы, лет

5

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

от +2 до +35

- относительная влажность, %

от 20 до 98

- диапазон атмосферного давления, кПа

от 84,0 до 106,7

5 Измерительный канал давления газа и жидкости

Таблица 14 - Основные метрологические характеристики измерительного канала давления газа и жидкости

Наименование характеристики

Значение

Диапазоны измерений1-*

  • - дифференциального давления, кПа

  • - абсолютного давления, кПа

  • - избыточного давления, МПа

от 0 до 5,89/40/100/500/1000 от 53,2 до 114,4; от 26,6 до 199,5;

от 60 до 200/500/1000/2500 от 0 до 0,6/1/2,5/6/10/25

Наименование характеристики

Значение

Пределы допускаемой основной приведенной погрешности, %

±2,0

Время установления (время достижения показаний скорости 90 % от установившегося значения), с, не более

2; 8; 322)

1) По дополнительному заказу возможны изменения диапазонов измерений давления.

Таблица 15 - Прочие метрологические характеристики измерительного канала давления газа и жидкости

Наименование характеристики

Значение

Предел допускаемой вариации показаний, % от диапазона измерений

1,0

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С, в рабочих условиях эксплуатации, %

±1,0

Таблица 16 - Технические характеристики измерительного канала давления газа и жидкости

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

- номинальное

12

- допустимое рабочее

от 8 до 15

Потребляемый мощность, мВА

180

Маркировка взрывозащиты

PO Exial

Габаритные размеры1), мм не более:

- высота

374

- ширина

90

- длина

175

Масса, г, не более

2700

Средняя наработка на отказ, ч:

10000

Средний срок службы, лет

5

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

от +5 до +35

- относительная влажность, %

до 100

- диапазон атмосферного давления, кПа

от 87,8 до 119,7

1) Без учета выносного тензомодуля.

6 Измерительный канал зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта

Таблица 17 - Основные метрологические характеристики измерительного канала зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта

Наименование характеристики

Значение

Диапазон измерений, мм

от 0,1 до 6,0

Пределы допускаемой погрешности

- аналоговый канал, приведенной к диапазону измерений, %

±0,5

- цифровой канал, абсолютной, мм

±0,1

Таблица 18 - Прочие метрологические характеристики измерительного канала зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности срабатывания предупредительного и аварийного сигнала во всем диапазоне измерений воздушного зазора, мм

±0,2

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды:

  • - аналоговый канал, приведенная погрешность, % / °С

  • - цифровой канал, абсолютная погрешность, мм / °С

±0,05

±0,006

Таблица 19 - Технические характеристики измерительного канала зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 12 до 24

Маркировка взрывозащиты

PO Exial Х

Габаритные размеры, мм не более:

- высота

66

- диаметр

47

- длина

160

Масса с кабелем 3,5 м, кг, не более

1,5

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

от -60 до +80

7 Измерительный канал средних квадратических значений (СКЗ) виброскорости

Таблица 20 - Основные метрологические характеристики измерительного канала (СКЗ) виброскорости

Наименование характеристики

Значение

Диапазон измерений СКЗ виброскорости по каждой из трех осей чувствительности, мм/с

от 0,5 до 30,0

Диапазон рабочих частот измерений СКЗ виброскорости по каждой из трех осей чувствительности, Г ц

от 10 до 1000

Пределы допускаемой основной погрешности измерений СКЗ виброскорости во всем диапазоне частот и диапазоне амплитуд, %

±10

Таблица 21 - Прочие метрологические характеристики измерительного канала (СКЗ) виброскорости

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности срабатывания предупредительного и аварийного сигнала датчика при превышении заданных уставок во всем диапазоне измерений СКЗ виброскорости, мм/с

±0,2

Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброскорости, вызванной изменением температуры окружающего воздуха, %/°С

±0,1

Таблица 22 - Технические характеристики измерительного канала (СКЗ) виброскорости

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 12 до 24

Маркировка взрывозащиты

PO Exial Х

Наименование характеристики

Значение

Габаритные размеры, мм не более:

- высота

65

- диаметр

50

- длина

66

Масса с кабелем 3,5 м, кг, не более

1,2

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

от -60 до +80

8 Измерительный канал температуры

Таблица 23 - Основные метрологические характеристики измерительного канала температуры

Наименование характеристики

Значение

Диапазон показаний, °С: - ДТМ, ДТМ-3, ДТМ-4

от -55 до +125

- ДТМ-1, ДТМ-2

от -40 до +100

Диапазон измерений, °С: - ДТМ, ДТМ-3, ДТМ-4

от -10 до +85

- ДТМ-1, ДТМ-2

от -10 до +35

Пределы допускаемой абсолютной погрешности, °С

±0,5

Пределы допускаемой погрешности преобразования (для ДТМ-1,

ДТМ-3), °С

±0,75

Таблица 24 - Технические характеристики измерительного канала температу

ры

Наименование характеристики

Значение

Номинальное напряжение питания постоянного тока, В

12

Диапазон напряжение питания постоянного тока, В

от 8 до 14

Потребляемая мощность, мВ • А, не более

360

Маркировка взрывозащиты:

- ДТМ

PO Exial X

- ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4

PO Exial

Габаритные размеры, мм не более:

- ДТМ

- диаметр

20

- длина

300

- ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4

- длина

320

- ширина

165

- высота

98

Масса г, не более

- ДТМ

400

- ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4

2700

Условия эксплуатации:

- ДТМ, ДТМ-3, ДТМ-4

- диапазон температуры окружающей среды, °С

от -10 до +85

- диапазон относительной влажности воздуха, %

от 0 до 100

- диапазон атмосферного давления, кПа

от 87,6 до 119,7

- ДТМ-1, ДТМ-2

- диапазон температуры окружающей среды, °С

от -10 до +35

- диапазон относительной влажности воздуха, %

от 0 до 100

Наименование характеристики

Значение

- диапазон атмосферного давления, кПа

от 87,6 до 119,7

Средняя наработка на отказ, ч

20000

Средний срок службы, лет

6

9 Технические средства контроллерного уровня

Таблица 25 - Технические характеристики средств контроллерного уровня

Наименование характеристики

Значение

Напряжение питания постоянного тока ВБ, В

12+1,5

Потребляемый ВБ электрический ток, не более, А

1

Габаритные размеры, мм, не более

- глубина

210

- ширина

300

- высота

400

Масса, кг, не более

15

Условия эксплуатации

- диапазон температуры окружающей среды, °С

от +5 до +35

- диапазон относительной влажности воздуха, %

от 0 до 100

- диапазон атмосферного давления, кПа

от 87,9 до 119,7

Маркировка взрывозащиты

РО Exial X

Средняя наработка на отказ, ч

20000

Средний срок службы, лет

5

10 Технические средства уровня передачи информации

Таблица 26 - Технические характеристики средств уровня передачи информации

Наименование характеристики

Значение

Номинальное напряжение питания постоянного тока, В

- ПС-XX

12

- ПБИ-485.01^, ПБИ-485.02^

12

Диапазон допустимых напряжения питания постоянного тока, В

- 11С-_\Х

от 7 до 16,5

- ПБИ-485.01^, ПБИ-485.02^

от 9 до 15

Потребляемая мощность при номинальном напряжении питания, мВт, не более

- ПС-\Х

500

- ПБИ-485.01^, ПБИ-485.02^

600

Габаритные размеры, мм, не более

- ПС-XX

- глубина

88

- ширина

110

- высота

310

- ПБИ-485.01^, ПБИ-485.02^

- глубина

200

- ширина

400

- высота

400

Масса, кг, не более

- ПС-XX

3,0

- ПБИ-485.01^, ПБИ-485.02^

8,0

Наименование характеристики

Значение

Условия эксплуатации:

  • - ПС-XX

  • - диапазон температуры окружающей среды, °С

  • - диапазон относительной влажности воздуха, %

  • - диапазон атмосферного давления, кПа

  • - ПБИ-485.01^, ПБИ-485.02^

  • - диапазон температуры окружающей среды, °С

  • - диапазон относительной влажности воздуха, %

  • - диапазон атмосферного давления, кПа

от +5 до +35

от 0 до 100 от 87,9 до 119,7

от -5 до +40 от 20 до 100 от 87,8 до 119,7

Маркировка взрывозащиты:

  • - ПС-01

  • - ПС-02

  • - ПБИ-485.01^

  • - ПБИ-485.02^

РО ExiaI X [Exia] I

РО ExiaI Х

[Exia]I X

Средняя наработка на отказ, ч

5000

Средний срок службы, лет

5

11 Технические средства уровня питания

Таблица 27 - Технические характеристики средств уровня питания

Наименование характеристики

Значение

Номинальное напряжение питания постоянного тока, В

36

Потребляемый электрический ток, мА, не более

800

Габаритные размеры, мм, не более

- источник питания ZVB

- глубина

100

- ширина

210

- высота

515

- шахтный источник питания ШИП-C.K.S.YY/VV(+yy/vv)

- глубина

250

450

- ширина

450

250

- высота

- шахтный источник питания ШИП - А.1<л. yy/vvf-М)

- глубина

250

- ширина

350

- высота

- шахтный источник питания ШИП-У.K.S.YY/VV+k.s.yy/vv

250

- глубина

250

- ширина

450

- высота

- блоки трансформаторные БТ-1, БТ-3, БТ-6

350

- глубина

100

- ширина

590

- высота

- блок автоматического ввода резерва БАВР

450

- глубина

100

- ширина

590

- высота

280

Наименование характеристики

Значение

Масса, кг, не более

- источник питания ZVB

15

- шахтный источник питания ШИП-C.K.S.YY/VV(+yy/vv)

12

- шахтный источник питания ШИП - A.k.s. yy/vv(-M)

12

- шахтный источник питания ШИП-y.K.S.YY/VV+k.s.yy/vv

20

- блоки трансформаторные БТ-1, БТ-3, БТ-6

25

- блок автоматического ввода резерва БАВР

20

Условия эксплуатации - ZVB, БАВР, БТ

- диапазон температуры окружающей среды, °С

от -5 до +40

- диапазон относительной влажности воздуха, %

от 20 до 100

- ШИП

- диапазон температуры окружающей среды, °С

от -5 до +40

- диапазон относительной влажности воздуха, %

от 20 до 100

- диапазон атмосферного давления, кПа

от 87,8 до 119,7

Маркировка взрывозащиты

- ШИП-С.К.Б.УУ/УУС+уу/уу)    - YY = 01.

03

РВ Exds[ia]I Х / 1Exds[ia]IIBT4 Х

- YY = 03.

12

РВ Exds[ia]I Х

- ШИП-A.k.s.yy/vv              - YY = 01.

03

РО Exs[ia]I Х / 0Exs[ia]IIBT4 Х

- YY = 03.

12

РО Exs[ia]I Х

ШИП-A.k.s.yy/vv-M            - YY = 01.

03

Exsia]IU / [Exsia]IIBT4 U

- YY = 03.

12

[Exsia]IU

- ШИП-y.K.S.YY/VV+k.s.yy/vv

РВ Exds[ia]I Х /

РО Exds[ia]I Х

Средняя наработка на отказ, ч

20000

Средний срок службы, лет:

- ZVB

5 (3 года для ак-

кумуляторных

батарей)

- ШИП

5 (1,5 года для аккумуляторных

батарей)

- БАВР, БТ

5

12 Технические средства диспетчерского уровня

Таблица 28 - Технические характеристики средств диспетчерского уровня

Наименование характеристики

Значение

Диапазон напряжения питания переменного тока, В

от 198 до 253 В

Длительность питания от аккумуляторных батарей, мин, не менее

10

Наименование характеристики

Значение

Условия эксплуатации

  • - диапазон температуры окружающей среды, °С

  • - диапазон относительной влажности воздуха, %

  • - диапазон атмосферного давления, кПа

от +10 до +40

от 30 до 70 от 87,8 до 119,7

Маркировка взрывозащиты

без взрывозащиты

Знак утверждения типа

наносится на табличку на составные части аппаратуры и на титульный листы Руководства по эксплуатации и Паспорта типографским методом.

Комплектность средства измерений

Таблица 29 - Комплектность аппаратуры

Наименование

Обозначение

Количество

Полевой уровень

Датчик метана ДМС 03

-

по заявке заказчика

Датчик горючих газов ДМС 03Э

-

Измеритель скорости воздушного потока СДСВ 01

-

Датчики горючих и токсичных газов интеллектуальные стационарные ИТС

-

Датчик давления стационарный СДД 01

-

Датчик токсичных газов СДТГ XX

-

Датчик температуры ДТМ, ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4

-

Датчик вибрации ИВД-X

-

Устройство звуковой и световой сигнализации СУ-XX

-

Блок промежуточного реле БПР

-

Уровень питания

Источник питания ZVB

-

по заявке заказчика

Шахтный источник питания ШИП

-

Блоки трансформаторные БТ-1, БТ-3 и БТ-6

-

Блок автоматического ввода резерва БАВР

-

Контроллерный уровень

Вычислительный блок ВБ-04                                 -

не менее 1

Уровень переДачи информации

Повторитель сигналов ПС-02 (барьер искробезопасности)

-

по заявке заказчика

Повторитель сигналов ПС-01

-

Повторитель-барьер искробезопасности

ПБИ-485.01^

-

Повторитель-барьер искробезопасности

ПБИ-485.02^

-

Программное обеспечение аппаратуры

OPC-сервер «КРУГ»

-

1 шт.

SCADA система (IngortechSCADA, Trace MODE, Genesis, Advantech Studio и другие)

-

по заявке заказчика

Вспомогательное оборудование

Устройство считывания данных с модуля хранения информации

-

1 шт.

Кабель RS232

-

1 шт.

Запасной модуль хранения информации

-

1 шт.

Наименование

Обозначение

Количество

Источник питания ~220В/=12В

-

1 шт.

Торцевой ключ

-

1 шт.

Предохранители

-

2 шт.

Документация

Руководство по эксплуатации

ИГТ.041410.002-00.000 РЭ

1 шт

Паспорт

ИГТ.041410.002-00.000 РЭ

1 шт

Методика поверки

МП-242-2078-2016

с изменением № 1

1 шт

Примечания:

  • 1) Точная спецификация технических и программных средств Аппаратуры для конкретного горно-технологического объекта, определяется заказной спецификацией на Аппаратуру.

  • 2) В комплект поставки Аппаратуры не входят кабельные изделия и средства, применяемые при градуировке датчиков.

  • 3) В комплект каждого устройства входят Руководство по эксплуатации, Паспорт, комплект запасных частей, в комплект ДМС 03, ДМС 03Э, СДСВ 01, СДТГ XX, ДТМ, ИВД-X входят Методики поверки.

Поверка осуществляется по документу МП-242-2078-2016 с изменением № 1 «ГСИ. Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 августа 2018 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси метан - воздух (ГСО 10532-2014, 105312014), метан - азот (ГСО 10532-2014), водород - воздух (ГСО 10531-2014, 10532-2014), пропан - воздух (ГСО 10540-2014, 10541-2014), бутан - воздух (ГСО 10540-2014, 10541-2014), гексан -воздух (ГСО 10540-2014, 10541-2014), оксид углерода - воздух (ГСО 10531-2014, 10532-2014), оксид азота - азот (ГСО 10546-2014, 10547-2014), диоксид азота - азот (ГСО 10545-2014, 105462014), кислород - азот (ГСО 10532-2014), сероводород - воздух (ГСО 10546-2014, 10547-2014), диоксид углерода - воздух (ГСО 10531-2014, 10532-2014).

Калибратор напряжения и тока искробезопасный КНТИ-40.00.00, (рег. № 49740-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к аппаратуре контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ»

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н)

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 8.886-2015 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока

ГОСТ 8.606-2004 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов

ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 •IO6 Па

ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема измерений разности давлений до 4*104 Па

ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот от 1-10"1 до 2404 Гц

ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ТУ 3148-004-44645436-2008 Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ». Технические условия

Изготовитель

Общество с ограниченной ответственностью «Информационные Горные Технологии» (ООО «Ингортех»)

ИНН 665902692

Адрес: 620144, г. Екатеринбург, ул. Куйбышева, 30, оф.1339

Юридический адрес: 620144, г. Екатеринбург, ул. Хохрякова, 100 оф.1

Телефон: (343) 257-72-76, факс: (343) 257-62-81

Web-сайт: http://www.ingortech.ru

E-mail: ingortech@ursmu.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
