Сведения о средстве измерений: 22100-01 Приборы контроля натяга колец подшипников

Номер по Госреестру СИ: 22100-01
22100-01 Приборы контроля натяга колец подшипников
(ПС-219.1 мод. ПС-219.11 и ПС-219.21)

Назначение средства измерений:
Приборы контроля натяга колец подшипников ПС-219.1 (модификации ПС-219.11 и ПС-219.21) (далее - приборы) предназначены для неразрушающего контроля натяга внутренних колец роликовых подшипников качения после их горячей посадки на шейки осей колёсных пар железнодорожных вагонов и локомотивов в условиях эксплуатации.

сертификация программного обеспечения

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 04.07.2027
Номер записи - 103320
ID в реестре СИ - 325720
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ПС-219.11, ПС-219.1, мод. ПС-219.11, ПС-219.21, ПС-219.1 мод. ПС-219.11 и ПС-219.21, ПС-219.1, нет данных ,

Производитель

Изготовитель - Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА")
Страна - РОССИЯ
Населенный пункт - г Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 31
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 3
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№346 от 2024.02.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (18)

№1063 от 2024.04.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (22)

№200 от 2010.01.28 О реализации постановления Правительства Российской Федерации от 22 декабря 2009 г.№1057 "О порядке оплаты работ и (или) услуг по обеспечению единства измерений по регулируемым ценам" в отношении находящихся в ведении Федерального агентства по техническому регулированию и метрологии государственных региональных центров метрологии

№550 от 2012.08.02 О продлении срока действия свидетельств об утверждении типа средств измерений (Регистрационныфй номер в Гос.реестре СИ 36021-07,35704-07,35702-07,32943-06,35400-07,35265-07,16279-97,35186-07,16174-07,34993-07,34993-07,32652-06,35413-07,22100-01)

№1463 от 2017.07.04 О продлении срока действия свидетельств об утверждении типа средств измерений

№1275 от 2022.05.26 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (22)

№827 от 2024.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Приборы контроля натяга колец подшипников (ПС-219.1 мод. ПС-219.11 и ПС-219.21)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
22100-01
04.07.2027
Приборы контроля натяга колец подшипников, ПС-219.1 мод. ПС-219.11 и ПС-219.21
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург)
ОТ
МП
1 год
22618-02
20.07.2027
Дефектоскопы вихретоковые, ВД-213
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург)
ОТ
МП
1 год
35897-07
21.11.2027
Магазины электрического сопротивления, Р 054
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург)
ОТ
МП
1 год
68798-17
05.10.2027
Мультиметры цифровые, В7-358.250
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург)
ОТ
МП
1 год
70969-18
23.04.2028
Источники напряжения и тока стабилизированные, Б3-700, Б3-800
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург)
ОТ
МП
1 год

После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Кто поверяет Приборы контроля натяга колец подшипников (ПС-219.1 мод. ПС-219.11 и ПС-219.21)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ХАБАРОВСКИЙ ЦСМ"
(RA.RU.311510)
РСТ
  • ПС-219.1
  • 3 0 0 0 3 0 0
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • ПС-219.1 мод. ПС-219.11 и ПС-219.21
  • ПС-219.1
  • ПС-219.11
  • 4 0 4 0 4 0 4
    ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
    (RA.RU.311380)
    РСТ
  • ПС-219.1
  • 2 0 1 0 1 0 1
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • ПС-219.1
  • 1 0 1 0 1 0 1
    ФБУ «Красноярский ЦСМ»
    (RA.RU.311479)
    РСТ
  • нет данных
  • 4 0 0 0 0 0 0
    ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск
    (01.00291-2013)
  • ПС-219.1, мод. ПС-219.11, ПС-219.21
  • 5 0 0 0 0 0 0
    ФБУ «Ростовский ЦСМ»
    (RA.RU.311306)
    РСТ
  • ПС-219.1
  • 2 0 0 0 0 0 0
    ФБУ «Хабаровский ЦСМ»
    (RA.RU.311273)
    РСТ
  • нет данных
  • ПС-219.1
  • 2 0 0 0 0 0 0
    ФБУ «Новосибирский ЦСМ»
    (RA.RU.311258)
    РСТ
  • нет данных
  • ПС-219.1
  • 7 0 0 0 0 0 0
    ФБУ "ДАГЕСТАНСКИЙ ЦСМ"
    (RA.RU.311505)
    РСТ
  • ПС-219.1
  • 1 0 1 0 1 0 1

    Стоимость поверки Приборы контроля натяга колец подшипников (ПС-219.1 мод. ПС-219.11 и ПС-219.21)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Белгородский ЦСМ
    Белгородская область
    14882 7367
    ФБУ Ростовский ЦСМ
    Ростовская область
    5944 7367
    ФБУ Хабаровский ЦСМ
    Хабаровский край
    4128 7367
    ФБУ Хабаровский ЦСМ
    Хабаровский край
    4515 7367

    Программное обеспечение

    Работа приборов осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от приборов не функционирует. Встроенное ПО вычисляет непосредственный результат измерения.

    Встроенное ПО каждого экземпляра прибора содержит массивы (таблицы), учитывающие конструктивные особенности и параметры измерительного тракта конкретного прибора. С помощью этих таблиц осуществляется преобразование (в цифровой форме) сигнала, поступающего с датчика, регистрирующего параметры затухающих колебаний маятникового механизма, значения которых определяются натягом в месте посадки кольца на ось. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого прибора будет своим, поэтому на дисплее он не отображается и в таблице отсутствует.

    После изготовления приборов доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.

    Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея прибора согласно таблице, где х - любые символы, идентифицирующие метрологически незначимую часть ПО.

    Измеритель

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения

    Алгоритм вычисления цифрового идентификатора

    ПС-219.11

    PS219.11

    PS219_11_хх_хххххх

    ПС-219.21

    PS219.21

    PS219 21 хх хххххх

    Идентификационное наименование ПО, номер версии ПО появляются при установке прибора в состояние «справка».

    В комплект поставки прибора входит ПО РМД-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с прибора. Передача информации осуществляется только в одном направлении - от прибора к ЭВМ

    с подтверждением.

    Технологическая информация содержит заводские номера деталей, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования приборов по их назначению.

    ПО РМД-1 не влияет на работу прибора, не изменяет встроенное ПО прибора. ПО РМД-1 является метрологически незначимым.

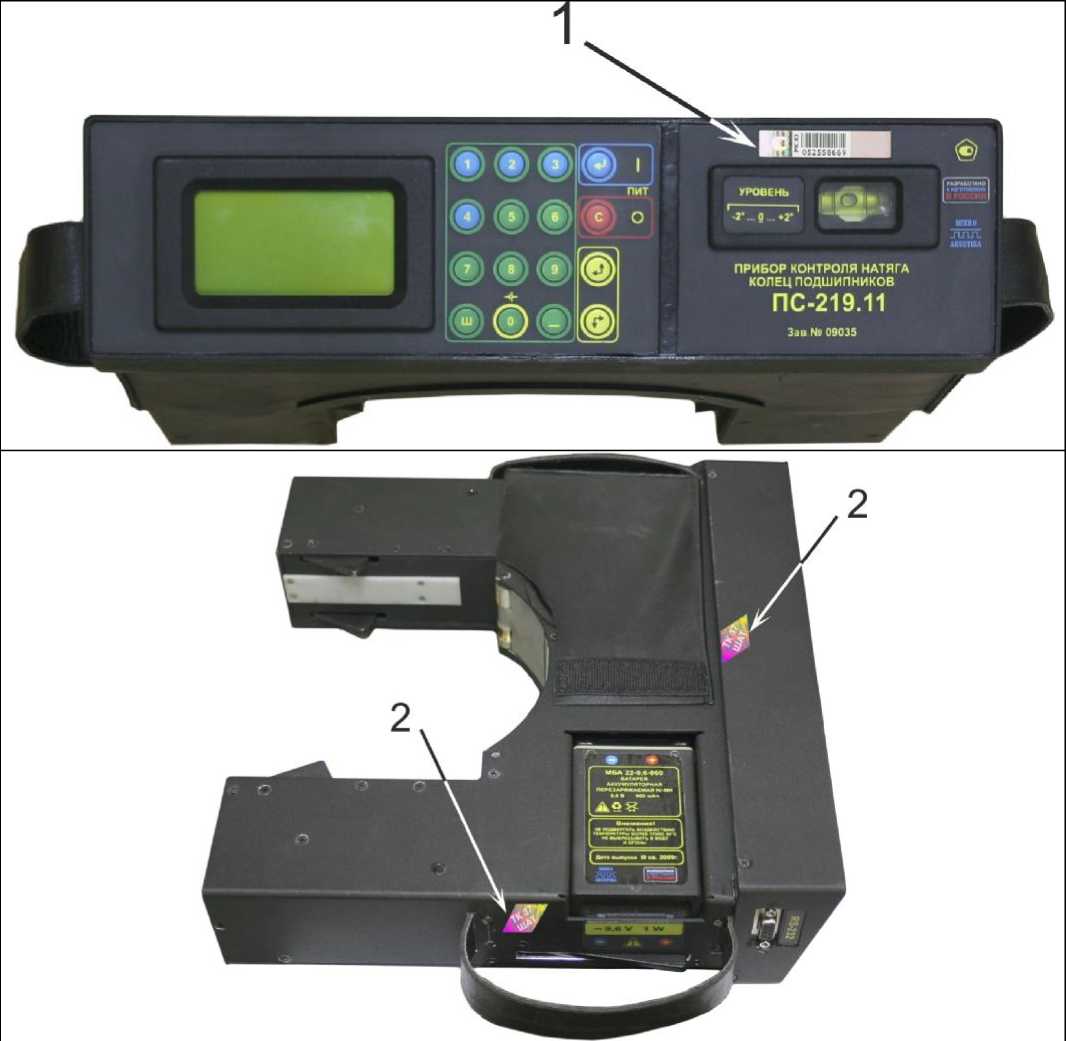

    Прибор контроля натяга колец подшипников ПС-219.11

    Рис. 1 Общий вид приборов.

    Примечание:

    • - стрелками (1) обозначено место для размещения поверительного клейма в виде наклейки;

    • - стрелками (2) указаны места пломбировки меры в виде наклеек от несанкционированного доступа.


    Знак утверждения типа

    Знак утверждения типа

    наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность измерителя.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения о методиках (методах) измерений приведены в документах МКИЯ.427614.011 РЭ «Прибор контроля натяга колец подшипников ПС-219.11. Руководство по эксплуатации» и МКИЯ.427614.021 РЭ «Прибор контроля натяга колец подшипников ПС-219.21. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к приборам контроля натяга колец подшипников ПС-219.1 (модификации ПС-219.11 и ПС-219.21)
    • 1 ТУ 4276-026-20883295-2001 «Приборы контроля натяга колец подшипников. Технические условия».

    • 2 МП-34-221-01 «Прибор контроля натяга колец подшипников ПС-219.1 (и его модификации ПС-219.11, ПС-219.21). Методика поверки» (утверждена ГЦИ СИ УНИИМ в июле 2001 г.).

    Поверка

    Поверка осуществляется по документу МП-34-221-01 «Прибор контроля натяга колец подшипников ПС-219.1 (модификации ПС-219.11, ПС-219.21). Методика поверки», утвержденному ГЦИ СИ УНИ-ИМ в июле 2001 г.

    Перечень основных средств поверки (эталонов), применяемых для поверки:

    • - меры поверочные:

    ММП 219.1-01 (ММП 219.11-01), ММП 219.21-01, допускаемый диапазон воспроизведения натяга от 5 до 15 мкм, погрешность ± 2 мкм;

    ММП 219.1-02 (ММП 219.11-02), ММП 219.21-02, допускаемый диапазон воспроизведения натяга от 15 до 35 мкм, погрешность ± 2 мкм;

    ММП 219.1-03 (ММП 219.11-03), ММП 219.21-03, допускаемый диапазон воспроизведения натяга от 40 до 60 мкм, погрешность ± 2 мкм;

    • - горизонтального оптиметра ИКГ, цена деления шкалы 0,001 мм;

    • - набор концевых мр длины плоскопараллельных, набор №1, разряд 2, КТ 0, диапазон 0,5... 100 мм.


    Изготовитель

    Общество с ограниченной ответственностью "МИКРОАКУСТИКА"
    (ООО "МИКРОАКУСТИКА")
    Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, 15
    Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, 27
    телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10
    e-mail: akustika@etel.ru
    www.mikroakustika.ru

    Испытательный центр

    Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области" (ФБУ "УРАЛТЕСТ") 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а
    телефон (343) 350-25-83, факс (343) 350-40-81, E-mail: uraltest@uraltest.ru

    Конструктивно прибор выполнен в металлическом корпусе, внутри которого размещён датчик состоящий из маятникового механизма и оптопар и программируемый микроконтроллер, который содержит микропроцессор, оперативное запоминающее устройство (ОЗУ) и постоянное запоминающее устройство (ПЗУ). В нижней части прибора имеется полукруглое посадочное место, ширина которого равна ширине дорожки качения подшипника. На верхней части прибора расположены: жидкокристаллический дисплей, панель управления и уровень.

    Прибор питается от встроенной малогабаритной аккумуляторной батареи и относится к приборам переносного типа.

    Принцип действия прибора основан на возбуждении с помощью маятникового механизма упругих колебаний в материале кольца и последующей регистрации параметров затухающих колебаний маятника, которые зависят от величины натяга в месте посадки.

    При установке прибора на контролируемое кольцо подшипника и подачи команды «Пуск» происходит падение шарика на кольцо. Подсчитывается время 10 соударений шарика и кольца (фиксируется прохождение шариком оптопар) и после обработки информации в микроконтроллере на экран дисплея выводится информация о степени натяга контролируемого кольца на ось колёсной пары.

    Прибор позволяет производить контроль натяга кольца, посаженного на шейку оси колёсной пары, выводить на экран дисплея информацию о натяге, накапливать информацию о проверяемых колёсных парах и передавать её на ПЭВМ для формирования базы данных и автоматизированного оформления документов.

    Прибор выпускается в двух модификациях: ПС-219.11 для контроля подшипников грузовых вагонов, ПС-219.21 для контроля подшипников локомотивов.

    Общий вид приборов приведен на рисунке 1.


    Наименование изделия

    Обозначение

    Количество

    Прибор контроля натяга колец подшипников ПС-219.11

    1. Прибор контроля натяга колец подшипников ПС-219.11

    МКИЯ.427614.011

    1

    2. Кабель-удлинитель последовательного порта DB-9

    1

    3. Адаптер для зарядки аккумуляторных батарей

    МАБ 115

    1

    4. Стандартный образец предприятия СОП-НО-219.11 в упаковке

    ПС-219.11 - Я2/2

    1

    5. Батарея аккумуляторная 9,6 В (в составе прибора + ЗИП)

    МБА 22-9,6-1200 или

    МБА 22-9,6-960

    2

    6. Компакт-диск «Пакет программ РМД-1».

    МКИЯ.НД-03 ПО

    1

    7. Пакет программ РМД-1. Руководство по эксплуатации

    МКИЯ.НД-03 РЭ

    1

    Наименование изделия

    Обозначение

    Количество

    8. Батареи аккумуляторные перезаряжаемые никель-металлогидридные. Руководство по эксплуатации

    МБА РЭ

    1

    9. Станция зарядная*

    СЗ 130.11.1

    1

    10. Транспортная тара

    ПС 219.11 - Я 1/2

    1

    11. Прибор контроля натяга колец подшипников ПС-219.11. Руководство по эксплуатации

    МКИЯ.427614.011 РЭ

    1

    12. Прибор контроля натяга колец подшипников ПС-219.11. Формуляр

    МКИЯ.427614.011 ФО

    1

    13. Прибор контроля натяга колец подшипников ПС-219.1 (и его модификации ПС-219.11, ПС-219.21). Методика поверки

    МП-34-221-01

    1

    14. Стандартный образец предприятия СОП-НО-

    219.11. Формуляр

    МСО 219.11 ФО

    1

    Прибор контроля натяга колец подшипников ПС-219.21

    1. Прибор контроля натяга колец подшипников ПС-219.21

    МКИЯ.427614.021

    1

    2. Кабель-удлинитель последовательного порта DB-9

    1

    3. Адаптер для зарядки аккумуляторных батарей

    МАБ 115

    1

    4. Стандартный образец предприятия СОП-НО-219.21 в упаковке

    ПС-219.21 - Я2/2

    1

    5. Батарея аккумуляторная 9,6 В (в составе прибора + ЗИП)

    МБА 22-9,6-1200 или

    МБА 22-9,6-960

    2

    6. Компакт-диск «Пакет программ РМД-1».

    МКИЯ.НД-03 ПО

    1

    7. Пакет программ РМД-1. Руководство по эксплуатации

    МКИЯ.НД-03 РЭ

    1

    8. Батареи аккумуляторные перезаряжаемые никель-металлогидридные. Руководство по эксплуатации

    МБА РЭ

    1

    9. Станция зарядная*

    СЗ 130.11.1

    1

    10. Транспортная тара

    ПС 219.21 - Я 1/2

    1

    11. Прибор контроля натяга колец подшипников ПС-219.21. Руководство по эксплуатации

    МКИЯ.427614.021 РЭ

    1

    12. Прибор контроля натяга колец подшипников ПС-219.21. Формуляр

    МКИЯ.427614.021 ФО

    1

    13. Прибор контроля натяга колец подшипников

    ПС-219.1 (и его модификации ПС-219.11, ПС-219.21). Методика поверки

    МП-34-221-01

    1

    14. Стандартный образец предприятия СОП-НО-

    219.21. Формуляр

    МСО 219.21 ФО

    1

    *Поставляется по отдельному заказу.


    Наименование характеристики

    Значение характеристики

    Диапазон измерений натяга, мкм

    от 0 до 60

    Предел допускаемой абсолютной погрешности измерения натяга прибором, мкм

    ± 5

    Время контроля одного кольца, мин, не более

    2

    Количество проверяемых колёсных пар, информация о которых может храниться в памяти прибора, шт

    400

    Максимальный ток, потребляемый прибором от встроенной аккумуляторной батареи, А, не более

    0,15

    Продолжительность непрерывной работы прибора без подзарядки, ч, не менее

    12

    Средняя наработка на отказ, ч, не менее

    4000

    Установленный срок службы, лет

    6

    Габаритные размеры прибора ПС-219.11 (длинахширинахвысота), мм, не более

    320x300x80

    Габаритные размеры прибора ПС-219.21 (длинахширинахвысота), мм, не более

    420x350x100

    Масса ПС-219.11, кг, не более

    3,5

    Масса ПС-219.21, кг, не более

    5


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
