Номер по Госреестру СИ: 92371-24
92371-24 Дефектоскопы вихретоковые автоматизированные
(ВД-311.5)
Назначение средства измерений:
Дефектоскопы вихретоковые автоматизированные ВД-311.5 (далее по тексту -дефектоскопы) предназначены для измерения глубины искусственных поверхностных дефектов на мерах моделей дефектов и выявления поверхностных дефектов цилиндрических роликов 032x52мм, входящих в состав подшипников качения, установленных в буксовых узлах грузовых и пассажирских вагонов.
Внешний вид.
Дефектоскопы вихретоковые автоматизированные
Рисунок № 1
Общие сведения
Дата публикации - 19.06.2024
Срок свидетельства - 17.06.2029
Номер записи - 194232
ID в реестре СИ - 1417062
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА")
Страна - РОССИЯ
Населенный пункт - г Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1443 от 2024.06.17 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Дефектоскопы вихретоковые автоматизированные (ВД-311.5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22100-01 04.07.2027 |
Приборы контроля натяга колец подшипников, ПС-219.1 (модификации ПС-219.11 и ПС-219.21) Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
22618-02 20.07.2027 |
Дефектоскопы вихретоковые, ВД-213 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
35897-07 21.11.2027 |
Магазины электрического сопротивления, Р 054 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
36194-07 21.02.2028 |
Измерители напряженности магнитного поля, МФ-117 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
37189-08 27.04.2028 |
Коэрцитиметры, КМ-445 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
37752-08 27.04.2028 |
Приборы цифровые измерительные щитовые, РМ мод. В2-Р101, В2-Р102, В2-Р103, В2-Р104, В2-Р105, В3-Р151, В3-Р152, В3-Р153, В3-Р154, В3-Р155, А2-Р201, А2-Р202, А2-Р203, А2-Р204, А2-Р212, А2-Р213, А2-Р214, А3-Р221, А3-Р222, А3-Р223 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
68798-17 05.10.2027 |
Мультиметры цифровые, В7-358.250 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
70969-18 23.04.2028 |
Источники напряжения и тока стабилизированные, Б3-700, Б3-800 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
92371-24 17.06.2029 |
Дефектоскопы вихретоковые автоматизированные, ВД-311.5 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
95555-25 21.05.2030 |
Меры напряженности постоянного и переменного магнитного поля, М-303.1 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Дефектоскопы вихретоковые автоматизированные (ВД-311.5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Дефектоскопы вихретоковые автоматизированные (ВД-311.5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Дефектоскопы имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
ВД-311.5 |
|
Номер версии (идентификационный номер) ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации дефектоскопов типографским способом и на маркировочную этикетку, размещаемую на корпусе дефектоскопов методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок работы с дефектоскопами» документа МКИЯ.427672.101 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.66-001-20883295-2022 «Дефектоскопы вихретоковые автоматизированные ВД-311.5. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Микроакустика» (ООО «Микроакустика») ИНН 6659000081
Юридический адрес: 620041, Свердловская обл., г. Екатеринбург, ул. Уральская, д. 27
Изготовитель
Общество с ограниченной ответственностью «Микроакустика» (ООО «Микроакустика») ИНН 6659000081Адрес: 620041, Свердловская обл., г. Екатеринбург, ул. Уральская, д. 27
Почтовый адрес: 620041, Свердловская обл., г. Екатеринбург, ул. Уральская, д. 27
Телефон: (343) 389-03-10, 389-03-21, 389-03-34, факс (343) 341-63-11
Web-сайт: www.mikroakustika.ru
E-mail: order@mikroakustika.ru, info@mikroakustika.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
Е-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Принцип действия дефектоскопов основан на возбуждении с помощью вихретоковых преобразователей (ВП) в контролируемом ролике вихревых токов и регистрации изменений параметров вихревых токов при прохождении ВП над дефектом. Если ВП находится над дефектом, изменение параметров вихревых токов формируют в ВП выходной сигнал дефекта, который усиливается и обрабатывается в электронном блоке. Результаты отображаются на дисплее в условных единицах, характеризующих величину выходного сигнала дефекта. Для определения глубины поверхностного дефекта в миллиметрах используется градуировочное уравнение, приведённое в руководстве по эксплуатации дефектоскопа. Коэффициенты данного уравнения приведены в формуляре для каждого экземпляра дефектоскопа.
Конструктивно дефектоскопы состоят из электромеханического блока, управление которым осуществляется с пульта управления.
Заводской номер в цифровом формате наносится типографским способом в формуляр и на маркировочной этикетке, размещаемой методом наклеивания на корпусе дефектоскопа.
Нанесение знака поверки на дефектоскоп не предусмотрено.
Предусмотрена пломбировка мастикой с оттиском клейма предприятия-изготовителя одного из крепежных винтов защитного кожуха панели плат обработки сигналов.
Общий вид средства измерений с указанием мест пломбировки, нанесения заводского номера, знака утверждения типа представлен на рисунке 1.
Место
нанесения знака утверждения типа
Место пломбировки
Место
нанесения заводского номера

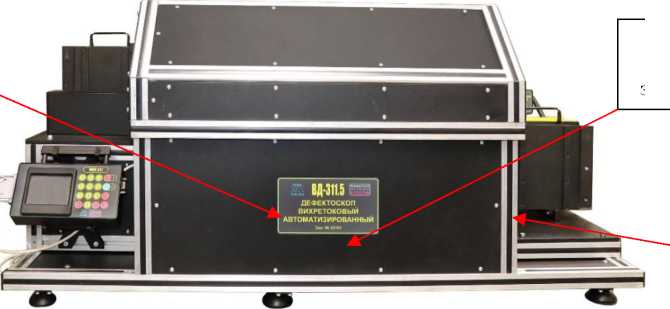

Рисунок 1 - Общий вид дефектоскопа
