Номер по Госреестру СИ: 35897-07
35897-07 Магазины электрического сопротивления
(Р 054)
Назначение средства измерений:
Магазины электрического сопротивления Р 054 ( далее по тексту - магазины) предназначены для воспроизведения значений электрического сопротивления в цепях постоянного тока.
Программное обеспечение
Работа магазина осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от магазина не функционирует. Встроенное ПО вычисляет непосредственный результат измерений. При этом аппаратная и программная части магазина, работая совместно, обеспечивают заявленные точности результатов измерений.
Встроенное ПО каждого экземпляра магазина содержит массивы (таблицы), учитывающие конструктивные особенности магазина и измерительного тракта конкретного магазина. С помощью этих таблиц осуществляется преобразование (в цифровую форму) мгновенных значений измеряемого сопротивления. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждой модификации магазина будет своим.
После изготовления магазина доступ к встроенному ПО со стороны оператора и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 32862010.
Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея магазина согласно таблице.
Магазин |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
Р 054.1 |
Р 054.1 |
54.1 |
2.04 | ||
Р 054.2 |
Р 054.2 |
54.2 |
2.04 |
Идентификационное наименование ПО появляется при включении магазина.
В комплект поставки магазин Р 054.2 входит ПО УПМ-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с магазина. Передача информации осуществляется только в одном направлении - от магазина к ЭВМ.
Технологическая информация содержит заводские номера деталей, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования магазина по его назначению.
ПО УПМ-1 не влияет на работу магазина, не изменяет встроенное ПО магазина. ПО УПМ-1 является метрологически незначимым.

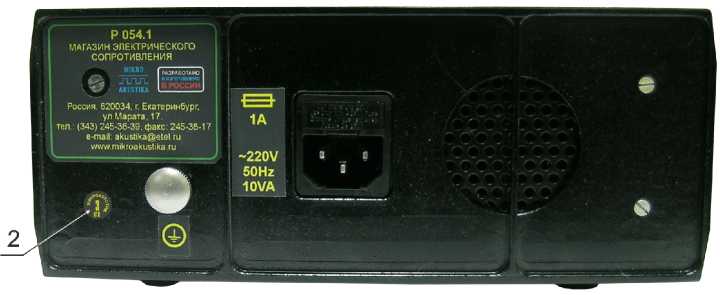

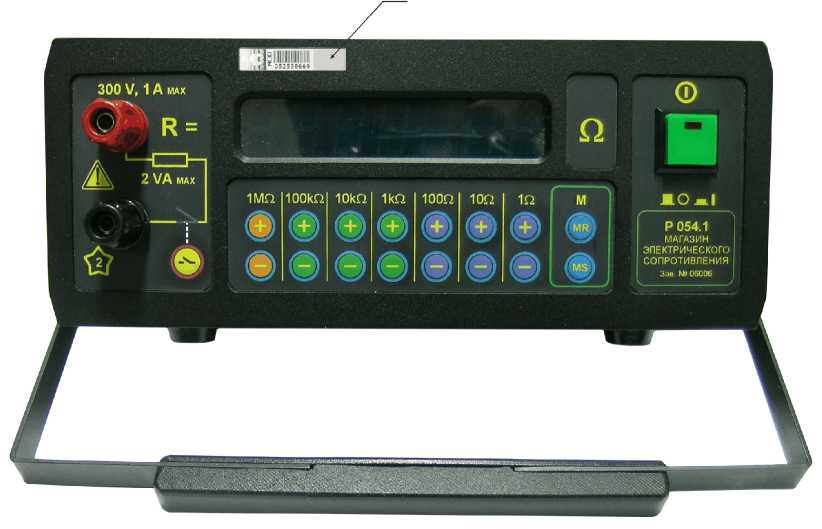

1Рисунок 1. Внешний вид магазина.
Стрелками указаны: 1 - место нанесения поверительного клейма в виде наклейки;
2 - место заводского пломбирования.
Лист № 3 всего листов 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность магазина.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
МКИЯ.422513.001-01 РЭ «Магазины электрического сопротивления Р 054.1. Руководство по эксплуатации».
МКИЯ.422513.001-02 РЭ «Магазины электрического сопротивления Р 054.2. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к магазинам электрического сопротивления Р 054-
1. ТУ 4221-051-20883295-2006 «Магазины электрического сопротивления Р 054. Технические условия».
-
2. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
-
3. Методические указания МИ 1695-87. ГСИ. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки.
Поверка
Поверкаосуществляется по документу «Методические указания МИ 1695-87. ГСИ. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки: - мера электрического сопротивления Р 40115, номинальное значение сопротив -ления меры в измерительных цепях постоянного тока:
при параллельном соединении: 108 Ом;
при последовательном соединении: 1010 Ом, погрешность передачи значений сопротивления 0,001 %; класс точности меры 0,05.
Изготовитель
Общество с ограниченной ответственностью "МИКРОАКУСТИКА"(ООО "МИКРОАКУСТИКА")
Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, 15
Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, 27
телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10
e-mail: akustika@etel.ru www.mikroakustika.ru
Испытательный центр
ГЦИ СИ ФБУ «УРАЛТЕСТ»620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д.2а
тел./факс (343) 350-25-83, 350-40-81 e-mail: uraltest@uraltest.ru
Принцип действия магазинов основан на соединении в требуемой комбинации встроенных в магазин эталонных резисторов и воспроизведении выставленного значения сопротивления, отображаемого на дисплее, на выходных клеммах магазина. Встроенные в магазин эталонные резисторы разделены на семь групп. Требуемое значение сопротивления на выходе магазина набирается из этих резисторов с помощью релейной схемы, управляемой через микроконтроллер семью парами кнопок.
Конструктивно магазин состоит из передней панели, выполненной из алюминиевого сплава, к которой крепится блок электронных плат и рама. На передней панели расположены органы управления, индикации и присоединения. Электронные платы и расположенный на раме сетевой блок питания закрыты унифицированным корпусом из ударопрочного полистирола. На верхней и нижней панелях корпуса имеются вентиляционные отверстия, а на боковых стенках корпуса закреплена легкосъёмная ручка для переноски магазина. Задняя панель из полистирола крепится к раме двумя винтами и фиксирует корпус. На заднюю панель выведены зажим защитного заземления и вилка с держателем вставки плавкой для подсоединения шнура питания.
Магазины имеют 2 варианта исполнения, которые отличаются друг от друга тем, что у Р 054.2 предусмотрена возможность программирования с компьютера дополнительных функций через встроенный интерфейс RS - 232C, у модификации Р 054.1 такой возможности нет. Для обоих вариантов исполнения метрологические и основные технические характеристики остаются неизменными.
Наименование изделия |
Обозначение |
Количество |
Магазин электрического сопротивления Р 054.1 | ||
1. Магазин электрического сопротивления Р 054.1 |
МКИЯ.422513.001-01 |
1 |
2. Шнур питания «Евростандарт» (КС-0,9) 10 А, 1,8 м |
1 | |
3. Вставка плавкая ВП2Б-1-1АF |
1 | |
4. Магазин электрического сопротивления Р 054.1. Руководство по эксплуатации |
МКИЯ.422513.001-01 РЭ |
1 |
5. Магазин электрического сопротивления Р 054.1. Формуляр |
МКИЯ.422513.001-01 ФО |
1 |
6. Транспортная тара |
Р 054.1-Я1 |
1 |
Магазин электрического сопротивления Р 054.2 | ||
1. Магазин электрического сопротивления Р 054.2 |
МКИЯ.422513.001-02 |
1 |
2. Шнур питания «Евростандарт» (КС-0,9) 10 А, 1,8 м |
1 | |
3. Вставка плавкая ВП2Б-1-1АF |
1 | |
4. Магазин электрического сопротивления Р 054.2. Руководство по эксплуатации |
МКИЯ.422513.001-02 РЭ |
1 |
5. Магазин электрического сопротивления Р 054.2. Формуляр |
МКИЯ.422513.001-02 ФО |
1 |
6. Транспортная тара |
Р 054.2-Я1 |
1 |
7. Компакт-диск «Пакет программ УПМ» |
1 | |
8. Полный нуль-модемный кабель RS-232 |
1 |
Наименование характеристики |
Значение характеристики |
Диапазон воспроизводимых значений сопротивления. Ом |
от 1 до 9999999 |
Дискретность установки значений сопротивления, Ом |
1 |
Пределы допускаемого значения основной абсолютной по- | |
грешности воспроизведения значений сопротивления в диапазоне измерения сопротивления, Ом: | |
от 1 до 9 Ом |
±(0,1 R вых.м + 0,5 Ом) |
от 10 до 99 Ом |
±(0,05 R вых.м + 0,5 Ом) |
Пределы допускаемого значения основной относительной погрешности воспроизведения значений сопротивления в диапазоне измерения сопротивления, %: | |
от 100 до 999 Ом |
± 0,5 |
от 1000 до 9999 Ом |
± 0,1 |
от 10000 до 99999 Ом |
± 0,1 |
от 100000 до 999999 Ом |
± 0,2 |
от 1000000 до 9999999 Ом |
± 0,5 |
Начальное сопротивление (при установленном значении RBbIx. м = 0 Ом), Ом, не более |
0,6 |
Пределы допускаемой дополнительной погрешности, обусловленной отклонением температуры окружающего воздуха |
±0,05 основной погрешности |
от нормальной до любого значения в пределах температур, соответствующих рабочим условиям применения, %. |
на каждый 10 °С. |
Значение электрического напряжения прикладываемого к Rbex. м, В, не более |
300 |
Мощность, рассеиваемая на Rbex. М, ВА, не более |
2 |
Мощность, потребляемая от сети питания, ВА, не более |
10 |
Продолжительность непрерывной работы, ч, не менее |
8 |
Средняя наработка на отказ, ч, не менее |
6000 |
Установленный срок службы, лет |
6 |
Габаритные размеры Р 054.1 (длина* ширина* высота) , мм, не более |
215x82x120 |
Габаритные размеры Р 054.2 (длина* ширина* высота) , мм, не более |
245x115x230 |
Масса Р 054.1, кг, не более |
1,8 |
Масса Р 054.2, кг, не более |
3,5 |
Нормальные условия применения: - температура окружающего воздуха, °С |
от плюс 15 до плюс 25 |
- относительная влажность воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106 (от 630 до 795) |
Рабочие условия применения (светодиодный дисплей) |
группа 4 по ГОСТ 22261-94 |
- температура окружающего воздуха, °С |
от минус 10 до плюс 40 |
- относительная влажность воздуха, % |
90 при температуре плюс 30 °С |
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106,7 (от 630 до 800) |
