Номер по Госреестру СИ: 22618-02
22618-02 Дефектоскопы вихретоковые
(ВД-213)
Назначение средства измерений:
Дефектоскопы вихретоковые ВД-213 (далее - дефектоскопы) предназначены для выявления и оценки глубины:
- поверхностных дефектов в деталях, заготовках и готовых изделиях из ферромагнитных металлов и сплавов с шероховатостью поверхности Rz по ГОСТ 2789-73 не более 320 мкм;
- поверхностных дефектов в деталях из неферромагнитных металлов и сплавов (медь, латунь, алюминий и т.д.) с высоким значением удельной электрической проводимости;
- поверхностных дефектов в деталях из неферромагнитных металлов и сплавов (титан, легированные стали и т.д.) с невысоким значением удельной электрической проводимости;
- поверхностных дефектов в деталях из ферромагнитных металлов и сплавов цилиндрической формы с радиусом кривизны более 14 мм.
Общие сведения
Дата публикации - 24.04.2024
Срок свидетельства - 20.07.2027
Номер записи - 104199
ID в реестре СИ - 326599
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Дефектоскоп вихретоковый ВД-213.3, Дефектоскоп вихретоковый ВД-213.1, Дефектоскоп вихретоковый ВД-213., Дефектоскоп вихретоковый ВД-213 мод. ВД-213.1, Дефектоскоп вихретоковый ВД-213 (мод.ВД-213.1), Дефектоскоп вихретоковый ВД-213, ВД-231.1, ВД-213.3, ВД-213.1, ВД-213, модификация ВД-213.3, ВД-213, модификация ВД-213.1, ВД-213, вариант исполнения ВД-213.3, ВД-213, вариант исполнения ВД-213.1, ВД-213 (модификация 213.1), ВД-213 (вариант исполнения ВД- 213.1), ВД-213, ВД-113,5, ВД-213, вариант исполнения ВД-213.1, 8K-W,
Производитель
Изготовитель - Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА")
Страна - РОССИЯ
Населенный пункт - г Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 1909
Выдано извещений - 63
Кол-во периодических поверок - 1346
Кол-во средств измерений - 642
Кол-во владельцев - 182
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 561 дн.
Приказы РСТ, где упоминается данный тип СИ
№2749 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (15)
№346 от 2024.02.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (18)
№1063 от 2024.04.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (22)
№1597 от 2017.07.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№1373 от 2022.06.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (24)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Дефектоскопы вихретоковые (ВД-213)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22100-01 04.07.2027 |
Приборы контроля натяга колец подшипников, ПС-219.1 (модификации ПС-219.11 и ПС-219.21) Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
22618-02 20.07.2027 |
Дефектоскопы вихретоковые, ВД-213 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
35897-07 21.11.2027 |
Магазины электрического сопротивления, Р 054 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
36194-07 21.02.2028 |
Измерители напряженности магнитного поля, МФ-117 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
37189-08 27.04.2028 |
Коэрцитиметры, КМ-445 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
37752-08 27.04.2028 |
Приборы цифровые измерительные щитовые, РМ мод. В2-Р101, В2-Р102, В2-Р103, В2-Р104, В2-Р105, В3-Р151, В3-Р152, В3-Р153, В3-Р154, В3-Р155, А2-Р201, А2-Р202, А2-Р203, А2-Р204, А2-Р212, А2-Р213, А2-Р214, А3-Р221, А3-Р222, А3-Р223 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
68798-17 05.10.2027 |
Мультиметры цифровые, В7-358.250 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
70969-18 23.04.2028 |
Источники напряжения и тока стабилизированные, Б3-700, Б3-800 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
92371-24 17.06.2029 |
Дефектоскопы вихретоковые автоматизированные, ВД-311.5 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
1 год |
|
95555-25 21.05.2030 |
Меры напряженности постоянного и переменного магнитного поля, М-303.1 Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) |
ОТ МП |
2 года |
Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.
KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.
Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.
Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.
Бесплатный
Кто поверяет Дефектоскопы вихретоковые (ВД-213)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 113 | 2 | 0 | 111 | 3 | 110 | 0 | 110 | |
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 9 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| Калининградская железная дорога - филиал ОАО "РЖД" (RA.RU.310555) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 11 | 0 | 10 | 1 | 11 | 0 | 10 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 280 | 2 | 108 | 159 | 15 | 271 | 108 | 157 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ДЦМ ЗАБ (RA.RU.312774) | 2 | 1 | 1 | 0 | 0 | 0 | 0 | |||
| МЦМ (RA.RU.312746) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| ООО "НПК "ТЕХНОВОТУМ" (RA.RU.311193) | 21 | 0 | 0 | 5 | 0 | 0 | 0 | |||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АНК" (RA.RU.310566) | 295 | 4 | 1 | 246 | 0 | 210 | 1 | 170 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
| ФБУ «Удмуртский ЦСМ» (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Московская железная дорога - филиал ОАО "РЖД" (RA.RU.312746) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 13 | 0 | 12 | 0 | 9 | 0 | 9 | |||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 34 | 1 | 0 | 32 | 2 | 2 | 0 | 2 | |
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Забайкальский центр метрологии Забайкальская железная дорога - филиала ОАО "РЖД" (RA.RU.312774) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Красноярский центр метрологии Красноярской железной дороги - филиала ОАО "РЖД" (RA.RU.312813) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Забайкальская железная дорога - филиал ОАО "РЖД" (RA.RU.312774) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 42 | 1 | 0 | 38 | 4 | 38 | 0 | 35 | |
| ФБУ «Алтайский ЦСМ» (RA.RU.311486) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 0 | 8 | 1 | 6 | 0 | 6 | ||
| ФБУ «Красноярский ЦСМ» (RA.RU.311479) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 67 | 0 | 58 | 1 | 61 | 0 | 58 | |||
| ООО "АЗ Инжиниринг" (RA.RU.312199) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 74 | 9 | 0 | 74 | 0 | 71 | 0 | 71 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 77 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 21 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Забайкальская железная дорога - филиал ОАО "РЖД" (RA.RU.310555) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Феррата" (1329) | 32 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "РЖД" (RA.RU.310555) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АНК" (RA.RU.310566) | 62 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Брянский ЦСМ" (38) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 32 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "Выксунский металлургический завод" (RA.RU.311691) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «Микроакустика-М» (RA.RU.313621) | 553 | 6 | 547 | 29 | 503 | 6 | 497 | |||
| ДЦМ МОСК ЖД ОАО «РЖД» (RA.RU.310555) | 7 | 0 | 7 | 1 | 7 | 0 | 7 | |||
| ДЦМ ЗАБ ЖД ОАО «РЖД» (RA.RU.310555) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 0 | 4 | 0 | 3 | 0 | 3 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "МАС" (РОСС RU.0001.310434) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Дефектоскопы вихретоковые (ВД-213)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7500 | 9507 |
|
ФБУ Красноярский ЦСМ Красноярский край |
5038 | 9507 |
|
ФБУ Пермский ЦСМ Пермский край |
2608 | 9507 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
7236 | 9507 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6450 | 9507 |
Программное обеспечение
Работа дефектоскопа осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от дефектоскопа не функционирует. Встроенное ПО вычисляет непосредственный результат измерения.
Встроенное ПО каждого экземпляра дефектоскопа содержит массивы (таблицы), учитывающие конструктивные особенности и параметры измерительного тракта конкретного дефектоскопа. С помощью этих таблиц осуществляется преобразование (в цифровой форме) сигнала дефекта, поступающего с ВП, регистрирующего изменение параметров вихревых токов. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого дефектоскопа будет своим, поэтому на дисплее он не отображается и в таблице отсутствует.
После изготовления дефектоскопа доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.
Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея дефектоскопа согласно таблице, где х - любые символы, идентифицирующие метрологически незначимую часть ПО.
|
Дефектоскоп |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программ-много обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
ВД-213.1 |
ВД-213.1 |
ВД-213.1 |
V15 | ||
|
ВД-213.3 |
ВД-213.3 |
ВД-213.3 |
001.ххх |
Для ВД-213.1 идентификационное наименование ПО появляется при включении дефектоскопа, а номер версии ПО появляются при последующем нажатии кнопки «режим-».
Для ВД-213.3 идентификационное наименование ПО появляется при включении дефектоскопа, а номер версии ПО появляются при последующем нажатии кнопки «<».
В комплект поставки дефектоскопа входит ПО РМД-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с дефектоскопа. Передача информации осуществляется только в одном направлении - от дефектоскопа к ЭВМ с подтверждением.
Технологическая информация содержит заводские номера деталей, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования дефектоскопа по его назначению.
ПО РМД-1 не влияет на работу дефектоскопа, не изменяет встроенное ПО дефектоскопа. ПО РМД-1 является метрологически незначимым.
Общий вид средства измерений

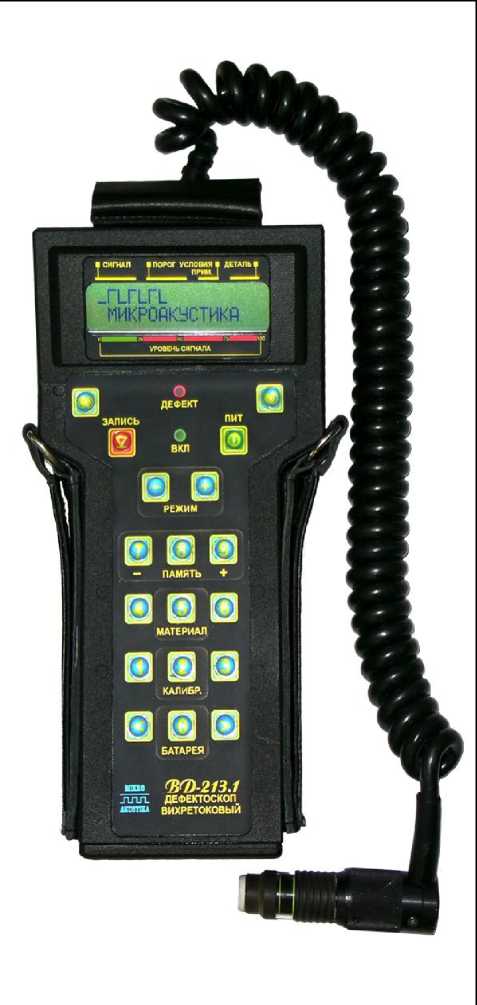

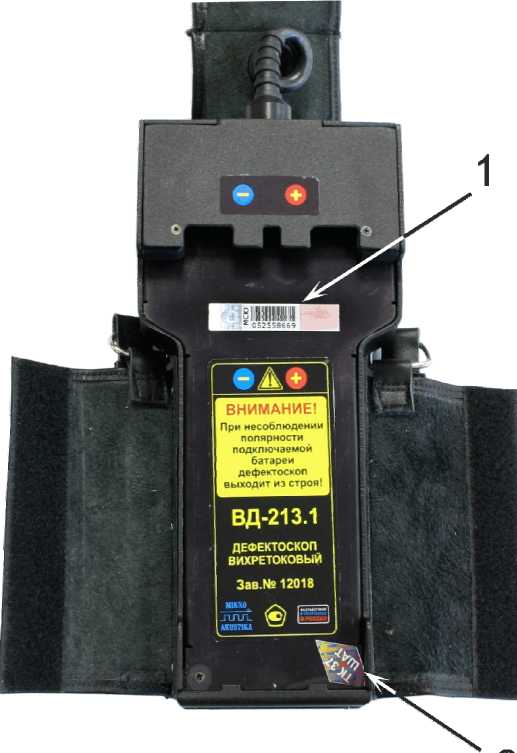

ВД-213.1
Зав.№12018
ДЕФЕКТОСКОП ВИХРЕТОКОВЫЙ
ВНИМАНИЕ!
При несоблюдении полярности подключаемой батареи дефектоскоп выходит из строя!

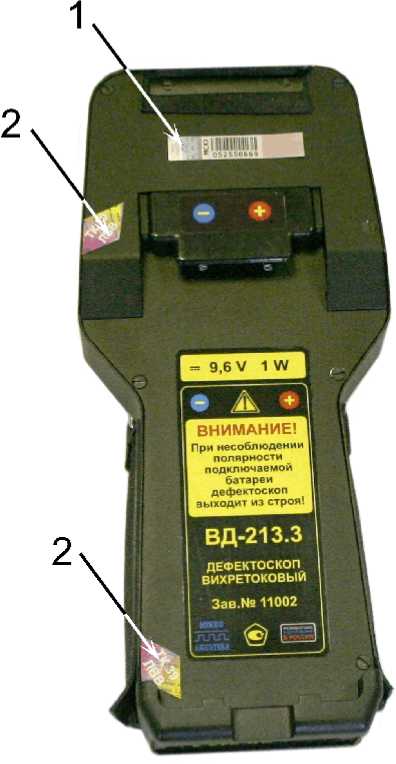

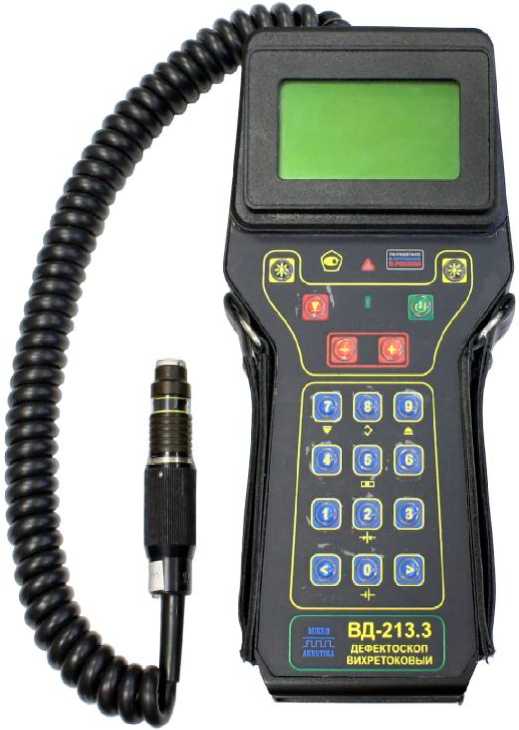

ВД-213.3
ДЕФЕКТОСКОП ВИХРЕТОКОВЫЙ
Зав.№ 11002
,* О52&5вьво
я 9,6 V 1 W
ВНИМАНИЕ!
При несоблюдении полярности подключаемой батареи дефектоскоп выходит из строя!
Примечание: стрелками (1) обозначено место для размещения поверительного клейма в виде наклейки; стрелками (2) обозначено место пломбировки для защиты от несанкционированного доступа.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность дефектоскопа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
-
1 МКИЯ.427672.013 РЭ «Дефектоскоп вихретоковый ВД-213.1. Руководство по эксплуатации».
-
2 МКИЯ.427672.014 РЭ «Дефектоскоп вихретоковый ВД-213.3. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам вихретоковым ВД-2131 ТУ 4276-032-20883295-2001 "Дефектоскопы вихретоковые ВД-213. Технические условия".
Поверка
Поверка осуществляется по документу МП-213-2001 "ГСИ. Дефектоскопы вихретоковые ВД-213 (варианты исполнения ВД-213.1 и ВД-213.3). Методика поверки", утвержденному ГЦИ СИ "ВНИИОФИ" 08.02.2002 г.Перечень основных средств поверки (эталонов), применяемых для поверки:
-
- мера моделей дефектов ОСО-Г-043, диапазон глубин искусственных дефектов от 0,2 до 2,6 мм, доверительные границы погрешности измерения глубины искусственных дефектов ±0,002 мм (глубина дефекта до 1 мм), ±0,02 мм (глубина дефекта более 1 мм);
-
- мера моделей дефектов ОСО-Г-109, минимальная ширина раскрытия 0,002 мм, доверительные границы погрешности измерения ширина раскрытия ±0,003 мм;
-
- мера моделей дефектов ОСО-Г-047, диапазон глубин искусственных дефектов от 1,0 до 3,0 мм, доверительные границы погрешности измерения глубины искусственных дефектов ±0,02 мм; длина искусственного дефекта 5 мм, доверительные границы погрешности измерения длины искусственного дефекта ±0,5 мм.
Изготовитель
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА")Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, 15 Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, 27 телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10 e-mail: akustika@etel.ru
www.mikroakustika.ru
Испытательный центр
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области" (ФБУ "УРАЛТЕСТ")620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а
телефон (343) 350-25-83, факс (343) 350-40-81, E-mail: uraltest@uraltest.ru
Конструктивно дефектоскоп представляет из себя электронный блок, размещённый в металлическом корпусе, к которому с помощью гибкого провода подсоединён вихретоковой преобразователь (ВП). С задней стороны корпуса электронного блока подсоединена сменная аккумуляторная батарея, которая подключается к дефектоскопу с помощью пружинных контактов.
Дефектоскоп питается от встроенной малогабаритной аккумуляторной батареи и относится к приборам переносного типа.
Принцип действия дефектоскопа основан на возбуждении с помощью ВП в контролируемой детали вихревых токов и регистрации изменений параметров вихревых токов при прохождении ВП над дефектом. Если ВП находится над дефектом, изменение параметров вихревых токов формируют в ВП выходной сигнал дефекта, который усиливается и обрабатывается в электронном блоке. Результаты контроля высвечиваются на дисплее в виде условных единиц характеризующих величину выходного сигнала дефекта. При превышении сигналом предварительно установленного порогового значения, включаются световой и звуковой индикаторы дефекта.
Дефектоскоп выпускается в двух модификациях: ВД-213.1 и ВД-213.3.
В дефектоскопах модификации ВД-213.1 для визуального отображения результатов измерений использован двухстрочный жидкокристаллический дисплей.
В дефектоскопах модификации ВД-213.3 для визуального отображения значения глубины найденного дефекта использован графический жидкокристаллический дисплей.
|
Наименование изделия |
Обозначение |
Количес тво |
|
Дефектоскоп вихретоковый ВД |
-213.1 | |
|
1. Дефектоскоп вихретоковый ВД-213.1 |
МКИЯ.427672.013 |
1 |
|
2. Кабель-удлинитель последовательного порта DB-9 |
МВД 101.250 |
1 |
|
3. Адаптер для зарядки аккумуляторных батарей |
МАБ 113 |
1 |
|
4. Батарея аккумуляторная 9,6 В (в составе дефектоскопа) |
МБА 8-9,6-700 |
1 |
|
5. Батареи аккумуляторные перезаряжаемые никель-металлогидридные. Руководство по эксплуатации |
МБА РЭ |
1 |
|
6. Компакт-диск «Пакет программ РМД-1» |
МКИЯ.НД-03 ПО |
1 |
|
7. Пакет программ РМД-1. Руководство по эксплуатации |
МКИЯ.НД-03 РЭ |
1 |
|
8. Станция зарядная* |
МСЗ 130.21.1 |
1 |
|
9. Транспортная тара |
ВД 213.1 - Я1 |
1 |
|
10. Дефектоскоп вихретоковый ВД-213.1. Руководство по эксплуатации |
МКИЯ.427672.013 РЭ |
1 |
|
11. Дефектоскоп вихретоковый ВД-213.1. Формуляр |
МКИЯ.427672.013 ФО |
1 |
|
12. Дефектоскопы вихретоковые ВД-213 (варианты исполнения ВД-213.1 и ВД-213.3). Методика поверки |
МП-213-2001 |
1 |
|
13. Комплект насадок |
МП 928, МП 928-01, МП 928-02, МП 931 |
1 |
|
14. Насадка для контроля галтели колеса |
МНК 316 |
1 |
|
15. Насадка для контроля плоских поверхностей |
МНК 318 |
1 |
|
16. Стандартный образец предприятия СОП-НО-037 |
МСО 037 (сталь 45) |
1 |
|
17. Стандартный образец предприятия СОП-НО-037. Паспорт |
МСО 037 ПС |
1 |
|
18. Стандартный образец предприятиСОП-НО-038 |
МСО 038 (сталь 20) |
1 |
|
19. Стандартный образец предприятия СОП-НО-038. Паспорт. |
МСО 038 ПС |
1 |
|
Дефектоскоп вихретоковый ВД |
-213.3 | |
|
1. Дефектоскоп вихретоковый ВД-213.3 |
МКИЯ.427672.014 |
1 |
|
2. Кабель-удлинитель последовательного порта DB-9 |
МВД 101.250 |
1 |
|
3. Адаптер для зарядки аккумуляторных батарей |
МАБ 113 |
1 |
|
4. Батарея аккумуляторная 9,6 В (в составе дефектоскопа) |
МБА 13-9,6-1200 |
1 |
|
5. Батареи аккумуляторные перезаряжаемые никель-металлогидридные. Руководство по эксплуатации |
МБА РЭ |
1 |
|
6. Компакт-диск «Пакет программ РМД-1» |
МКИЯ.НД-03 ПО |
1 |
|
7. Пакет программ РМД-1. Руководство по эксплуатации |
МКИЯ.НД-03 РЭ |
1 |
|
8. Станция зарядная* |
МСЗ 130.21.1 |
1 |
|
9. Транспортная тара |
ВД 213.3 - Я1 |
1 |
|
Наименование изделия |
Обозначение |
Количес тво |
|
10. Дефектоскоп вихретоковый ВД-213.3. Руководство по эксплуатации |
МКИЯ.427672.014 РЭ |
1 |
|
11. Дефектоскоп вихретоковый ВД-213.3. Формуляр |
МКИЯ.427672.014 ФО |
1 |
|
12. Дефектоскопы вихретоковые ВД-213 (варианты исполнения ВД-213.1 и ВД-213.3). Методика поверки |
МП-213-2001 |
1 |
|
13. Комплект насадок |
МП 928, МП 928-01, МП 928-02, МП 931 |
1 |
|
14. Насадка для контроля галтели колеса |
МНК 316 |
1 |
|
15. Насадка для контроля плоских поверхностей |
МНК 318 |
1 |
|
16. Стандартный образец предприятия СОП-НО-037 |
МСО 037 (сталь 45) |
1 |
|
17. Стандартный образец предприятия СОП-НО-037. Паспорт |
МСО 037 ПС |
1 |
|
18. Стандартный образец предприятия СОП-НО-038 |
МСО 038 (сталь 20) |
1 |
|
19. Стандартный образец предприятия СОП-НО-038. Паспорт |
МСО 038 ПС |
1 |
|
* Поставляется по отдельному заказу. | ||
|
Наименование характеристики |
Значение характеристики |
|
Минимальные размеры поверхностного искусственного дефекта выявляемого на образце с шероховатостью поверхности Ra не более 1,25 мкм, мм |
ширина - 0,002 глубина - 0,2 |
|
Минимальные размеры поверхностного искусственного дефекта выявляемого на образце с шероховатостью поверхности Rz не более 320 мкм, мм |
ширина - 0,1 глубина - 1,0 |
|
Минимальная длина выявляемого искусственного дефекта, мм, не более |
5,0 |
|
Пределы допускаемой относительной погрешности измерения глубины поверхностного искусственного дефекта, % |
±20 |
|
Максимальный ток потребляемый дефектоскопом ВД-213.1 от встроенной аккумуляторной батареи, мА, не более |
50 |
|
Максимальный ток потребляемый дефектоскопом ВД-213.3 от встроенной аккумуляторной батареи, мА, не более |
80 |
|
Продолжительность непрерывной работы дефектоскопа без подзарядки, ч, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
2000 |
|
Установленный срок службы, лет |
6 |
|
Габаритные размеры дефектоскопа ВД-213.1 в чехле (длинахширинахвысота), мм, не более |
220X110X50 |
|
Габаритные размеры дефектоскопа ВД-213.3 в чехле (длинахширинахвысота), мм, не более |
270X110X80 |
|
Масса дефектоскопа ВД-213.1 с аккумуляторной батареей, кг, не более |
1,1 |
|
Масса дефектоскопа ВД-213.3 с аккумуляторной батареей, кг, не более |
1,2 |
|
Рабочие условия применения:
|
группа 4 по ГОСТ 22261-94 от минус 10 до плюс 50 90 при температуре плюс 30°С от 84 до 106,7 (от 630 до 800) |
