Сведения о средстве измерений: 95555-25 Меры напряженности постоянного и переменного магнитного поля

Номер по Госреестру СИ: 95555-25
95555-25 Меры напряженности постоянного и переменного магнитного поля
(М-303.1)

Назначение средства измерений:
Меры напряженности постоянного и переменного магнитного поля М-303.1 (далее по тексту - меры) предназначены для воспроизведения магнитной индукции (напряженности) постоянного и переменного магнитных полей в своем рабочем пространстве. Меры могут применяться в качестве рабочего эталона 2 разряда отношения магнитной индукции (напряженности) к силе тока и в качестве рабочего эталона 2 разряда магнитной индукции (напряженности) при условии комплектования меры источником тока и средствами измерения силы тока в соответствии с ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции».

сертификация программного обеспечения
Внешний вид. Меры напряженности постоянного и переменного магнитного поля, http://oei-analitika.ru рисунок № 1
Внешний вид.
Меры напряженности постоянного и переменного магнитного поля
Рисунок № 1
Внешний вид. Меры напряженности постоянного и переменного магнитного поля, http://oei-analitika.ru рисунок № 2
Внешний вид.
Меры напряженности постоянного и переменного магнитного поля
Рисунок № 2

Общие сведения

Дата публикации - 23.05.2025
Срок свидетельства - 21.05.2030
Номер записи - 197296
ID в реестре СИ - 1425748
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

М-303.1,

Производитель

Изготовитель - Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА")
Страна - РОССИЯ
Населенный пункт - г Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - P_5 Наполнение реестра СИ АРШИН по областям измерений (производитель, год, страна, кол-во)
Отчет в графической и табличной форме показывает по годам наполнение ФГИС ФРШИН новыми типами СИ в разрезе областей измерений, стран и производителей СИ.

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№995 от 2025.05.21 ПРИКАЗ Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Меры напряженности постоянного и переменного магнитного поля (М-303.1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
22100-01
04.07.2027
 Приборы контроля натяга колец подшипников, ПС-219.1 (модификации ПС-219.11 и ПС-219.21)
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) 		ОТ
МП 		1 год
22618-02
20.07.2027
 Дефектоскопы вихретоковые, ВД-213
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) 		ОТ
МП 		1 год
35897-07
21.11.2027
 Магазины электрического сопротивления, Р 054
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) 		ОТ
МП 		1 год
36194-07
21.02.2028
 Измерители напряженности магнитного поля, МФ-117
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) 		ОТ
МП 		1 год
37189-08
27.04.2028
 Коэрцитиметры, КМ-445
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) 		ОТ
МП 		1 год
37752-08
27.04.2028
 Приборы цифровые измерительные щитовые, РМ мод. В2-Р101, В2-Р102, В2-Р103, В2-Р104, В2-Р105, В3-Р151, В3-Р152, В3-Р153, В3-Р154, В3-Р155, А2-Р201, А2-Р202, А2-Р203, А2-Р204, А2-Р212, А2-Р213, А2-Р214, А3-Р221, А3-Р222, А3-Р223
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) 		ОТ
МП 		1 год
68798-17
05.10.2027
 Мультиметры цифровые, В7-358.250
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) 		ОТ
МП 		1 год
70969-18
23.04.2028
 Источники напряжения и тока стабилизированные, Б3-700, Б3-800
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) 		ОТ
МП 		1 год
92371-24
17.06.2029
 Дефектоскопы вихретоковые автоматизированные, ВД-311.5
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) 		ОТ
МП 		1 год
95555-25
21.05.2030
 Меры напряженности постоянного и переменного магнитного поля, М-303.1
Общество с ограниченной ответственностью "МИКРОАКУСТИКА" (ООО "МИКРОАКУСТИКА") (РОССИЯ г Екатеринбург) 		ОТ
МП 		2 года
Отчет - MI_20 Модификации типов средств измерений и их количество

Отчет позволяет получить информацию по модификациям СИ утвержденных типов:

  • наименования модификаций в зависимости от типа СИ;
  • количество СИ каждой из модификаций;
  • долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.

Стоимость 200 руб. или по подписке

Кто поверяет Меры напряженности постоянного и переменного магнитного поля (М-303.1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "УРАЛТЕСТ"
(RA.RU.311249)		 РСТ
  • М-303.1
    		•  1 1 0 0 1 1 0

    Стоимость поверки Меры напряженности постоянного и переменного магнитного поля (М-303.1)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную этикетку, размещаемую на корпусе меры методом наклеивания и на титульные листы формуляра и руководства по эксплуатации печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Порядок работы» документа МКИЯ.422541.303.1 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;

    Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360;

    ТУ 26.51.43.150-001-20883295-2024 «Меры напряженности постоянного и переменного магнитного поля М-303.1. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Микроакустика» (ООО «Микроакустика») ИНН 6659000081

    Юридический адрес: 620041, Свердловская обл., г. Екатеринбург, ул. Уральская, д. 27

    Изготовитель

    Общество с ограниченной ответственностью «Микроакустика» (ООО «Микроакустика») ИНН 6659000081
    Адрес: 620041, Свердловская обл., г. Екатеринбург, ул. Уральская, д. 27
    Телефон: (343) 389-03-10, 389-03-21, 389-03-34, факс (343) 341-63-11
    E-mail: order@mikroakustika.ru, info@mikroakustika.ru
    Web-сайт: www.mikroakustika.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
    Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
    Е-mail: uraltest@uraltest.ru
    Web-сайт: www.uraltest.ru

    Правообладатель

    Общество с ограниченной ответственностью «Микроакустика» (ООО «Микроакустика») ИНН 6659000081
    Юридический адрес: 620041, Свердловская обл., г. Екатеринбург, ул. Уральская, д. 27

    Принцип действия меры основан на преобразовании электрического тока, протекающего по обмотке меры, в магнитное поле. При пропускании по обмотке меры постоянного тока, в рабочем объеме меры создается постоянное магнитное поле, при пропускании по обмотке меры переменного тока - переменное магнитное поле. Значение напряженности (магнитной индукции) магнитного поля в рабочем объеме меры пропорционально значению силы тока в её обмотке. Коэффициент пропорциональности называется коэффициентом преобразования (постоянной) меры.

    Конструктивно мера представляет из себя цилиндрический каркас из диэлектрического материала с нанесенной на него двухсекционной обмоткой, помещенный в прямоугольный корпус из текстолита. В корпусе также размещены конденсаторы, которые образуют последовательные колебательные контуры для согласования меры с источником переменного тока. На передней панели корпуса меры расположены входные клеммы, к которым подсоединены выводы обмотки и конденсаторов. В целях безопасности клеммы закрыты откидной крышкой. На верхней и передней панелях корпуса меры расположены отверстия для доступа к осевому и радиальному гнездам соответственно, предназначенные для размещения в рабочем объеме меры преобразователей измерителей напряженности магнитного поля.

    Рабочий объем меры представляет собой шар диаметром не менее 10 мм, центр которого совпадает с геометрическим центром обмотки меры.

    Для фиксации преобразователей измерителей напряженности магнитного поля в рабочем объеме меры используются вкладыши, изготовленные из диэлектрического материала.

    Заводской номер в цифровом формате, знак утверждения типа наносится на маркировочную этикетку, размещаемую на корпусе меры методом наклеивания.

    Нанесение знака поверки на меру не предусмотрено.

    Предусмотрена пломбировка в виде наклейки нижней панели меры для предотвращения несанкционированного доступа.

    Общий вид средства измерений с указанием мест пломбировки, нанесения заводского номера, знака утверждения типа представлен на рисунках 1-2.

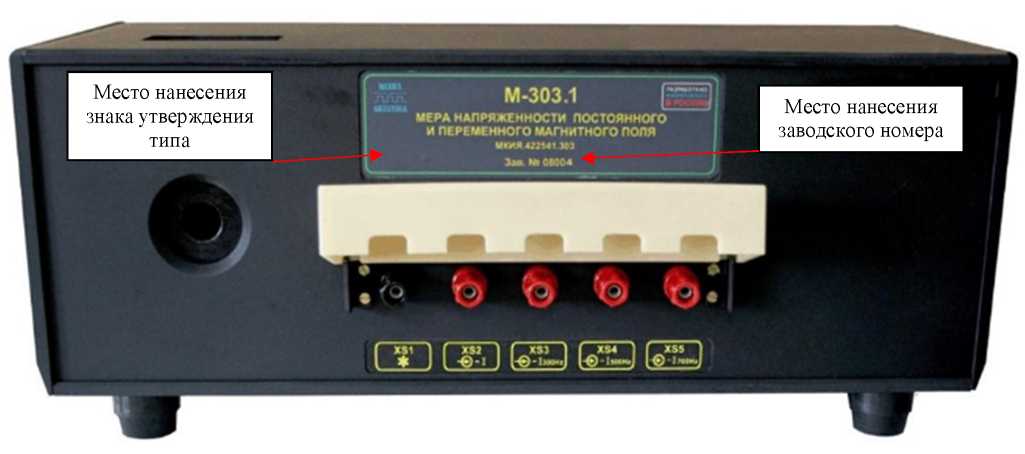

    Внешний вид. Меры напряженности постоянного и переменного магнитного поля (М-303.1), http://oei-analitika.ru

    Место нанесения заводского номера

    Место нанесения знака утверждения типа

    МЕРА НАПРЯЖЕННОСТИ ПОСТОЯННОГО И ПЕРЕМЕННОГО МАГНИТНОГО ПОЛЯ 1ММЯ 472541 ХЗ

    Рисунок 1 - Общий вид меры

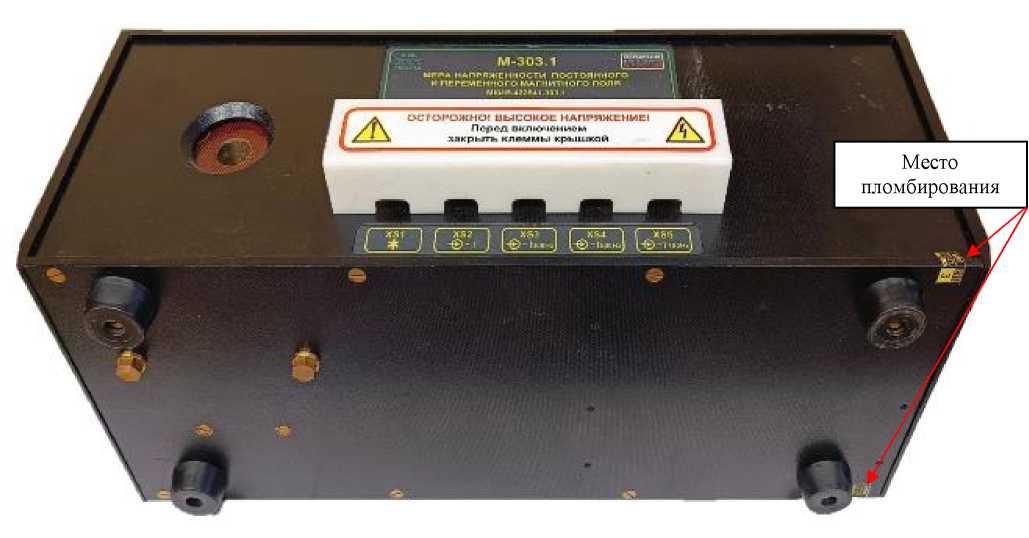

    Внешний вид. Меры напряженности постоянного и переменного магнитного поля (М-303.1), http://oei-analitika.ru

    Рисунок 2 - Общий вид нижней панели меры


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Мера напряженности постоянного и переменного магнитного поля М-303.1

    МКИЯ.422541.303.1

    1 шт.

    Вкладыш МП 93

    -

    1 шт.

    Вкладыш МП 435

    -

    2 шт.

    Вкладыш МП 716

    -

    1 шт.

    Вкладыш МП 08101)

    -

    1 шт.

    Провод

    ММП 602.30

    3 шт.

    Транспортная тара

    М-303.1/Я1

    1 шт.

    Меры    напряженности    постоянного    и

    переменного   магнитного   поля М-303.1.

    Руководство по эксплуатации

    МКИЯ.422541.303.1 РЭ

    1 экз.

    Мера напряженности постоянного и переменного магнитного поля М-303.1. Формуляр

    МКИЯ.422541.303.1 ФО

    1 экз.

    Примечание - 1)1 Поставляется по отдельному договору.


    Метрологические и основные технические характеристики меры представлены в таблицах 1 - 3.

    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    характеристики

    Коэффициент преобразования (постоянная) меры, м-1 (мТл/А)1)

    от 6000 до 8000 (от 7,55 до 10,05)

    Доверительная граница допускаемой относительной погрешности воспроизведения коэффициента преобразования (постоянной) меры (при Р=0,95), 8К, %

    0,2

    Неоднородность напряжённости (магнитной индукции) магнитного поля в рабочем объёме меры (шар диаметром 10 мм), 8н, %, не более

    0,05

    Максимальное значение2) силы постоянного электрического тока, протекающего по обмотке меры, А

    4,5

    Рабочий диапазон частот, Г ц

    от 0 до 2000

    Типовые3) значения резонансных частот воспроизведения среднеквадратических значений напряжённости (магнитной индукции) переменного магнитного поля, Г ц

    ООО

    ООО о >г>

    Отклонение действительных значений резонансных частот меры от их номинальных значений, %, не более

    ±10

    Примечания

    • 1) Действительное значение коэффициента преобразования (постоянной) меры определяется при её первичной (периодической) поверке и указывается в её формуляре (записи поверки);

    • 2) Среднеквадратическое значение для переменного электрического тока;

    • 3) По согласованию с потребителем допускается изготовление мер с другими резонансными частотами в диапазоне от 60 до 2000 Гц;

    • 4) Действительные значения резонансных частот меры определяются при её первичной (периодической) поверке и указывается в её формуляре (записи поверки);

    • 5) Доверительная   граница   относительной   погрешности   воспроизведения

    напряжённости (магнитной индукции) магнитного поля (при Р=0,95) вычисляется по формуле

    8в = 1,1^82к + 81 + 81 + 82 ,

    где 8j - погрешность задания или измерения силы тока в обмотках меры, %;

    80 - относительная величина внешнего магнитного поля в рабочем объёме меры, % (определяется отношением величины компоненты внешнего магнитного поля (поле Земли, фон сетевой частоты и т.п.), совпадающей по направлению с осью обмоток меры, к величине магнитного поля, воспроизводимого мерой);

    • 6) Для обеспечения воспроизведения мерой напряженности (магнитной индукции) постоянного магнитного поля во всём диапазоне необходимо для питания меры применять источник постоянного тока с пределами регулирования выходного напряжения до 40 В, силы тока - до 4,5 А;

    • 7) Для обеспечения воспроизведения мерой напряженности (магнитной индукции) переменного магнитного поля во всём диапазоне необходимо для питания меры применять источник переменного тока с пределами регулирования выходного напряжения до 100 В, силы тока - до 4,5 А (среднеквадратическое значение).

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры, мм, не более:

    - длина

    420

    - ширина

    200

    - высота

    180

    Масса, кг, не более

    10

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +15 до +25

    - относительная влажность воздуха, %, не более

    80

    - атмосферное давление, кПа

    от 84 до 106

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    10

    Среднее время наработки на отказ, ч, не менее

    10000
