МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

№ _____346_____

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить  измененные  описания типов средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f                                 >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « 09 »   фаараая__2024 Г. № _46

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

№ п/п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель	Место осуществления деятельности Изготовителя		Заявитель
					Прежний адрес	Новый адрес
1	2	3	4	5	6	7	8
1.	Дефектоскопы-градиентометры феррозондовые	ДФ-201.1А	15914-12	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург
2.	Приборы контроля натяга колец подшипников	ПС-219.1 (модификации ПС-219.11 и ПС-219.21)	22100-01	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург

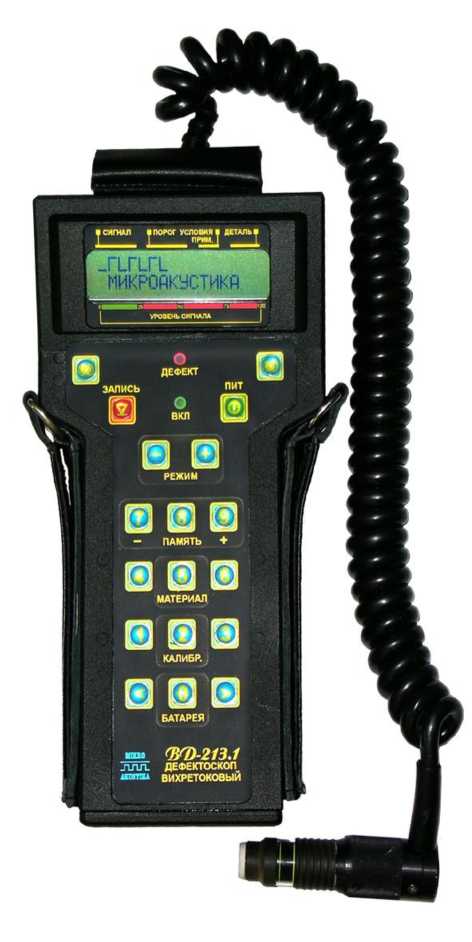

3.	Дефектоскопы вихретоковые	ВД-213	22618-02	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург
4.	Меры напряжённости магнитного поля	М-503	27589-11	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург

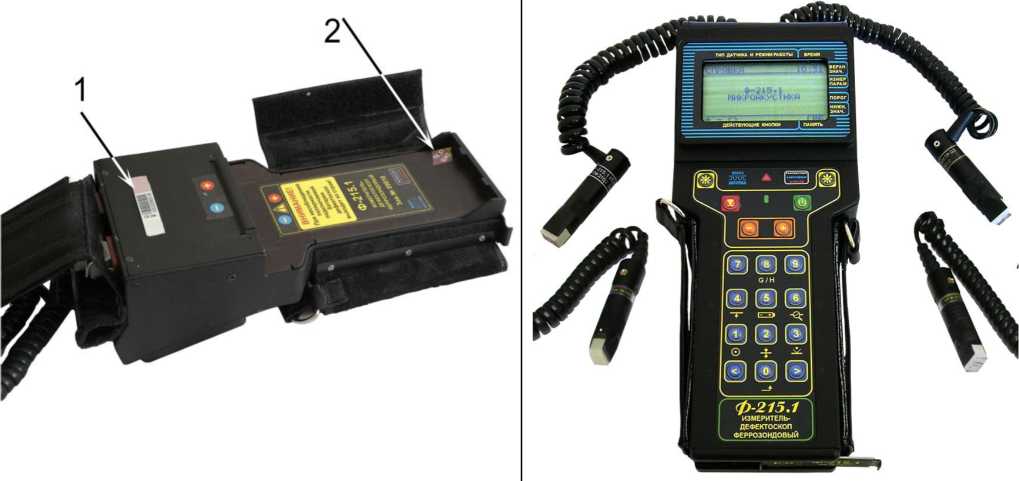

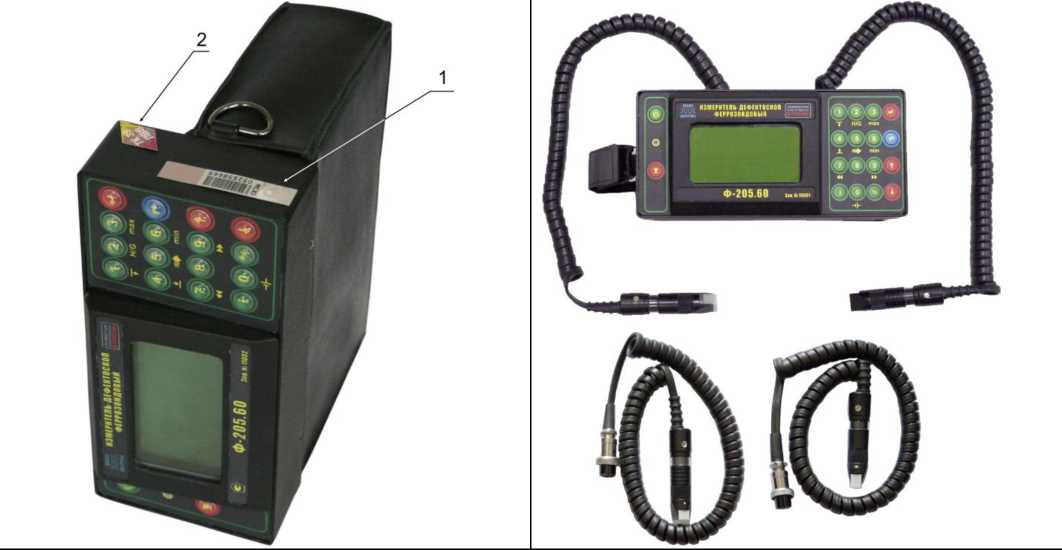

5.	Измерители-дефектоскопы	Ф-215.1, Ф-205.60	29938-11	Общество с ограниченной ответственностью	-	620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью

	феррозондовые			«МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург			«МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург

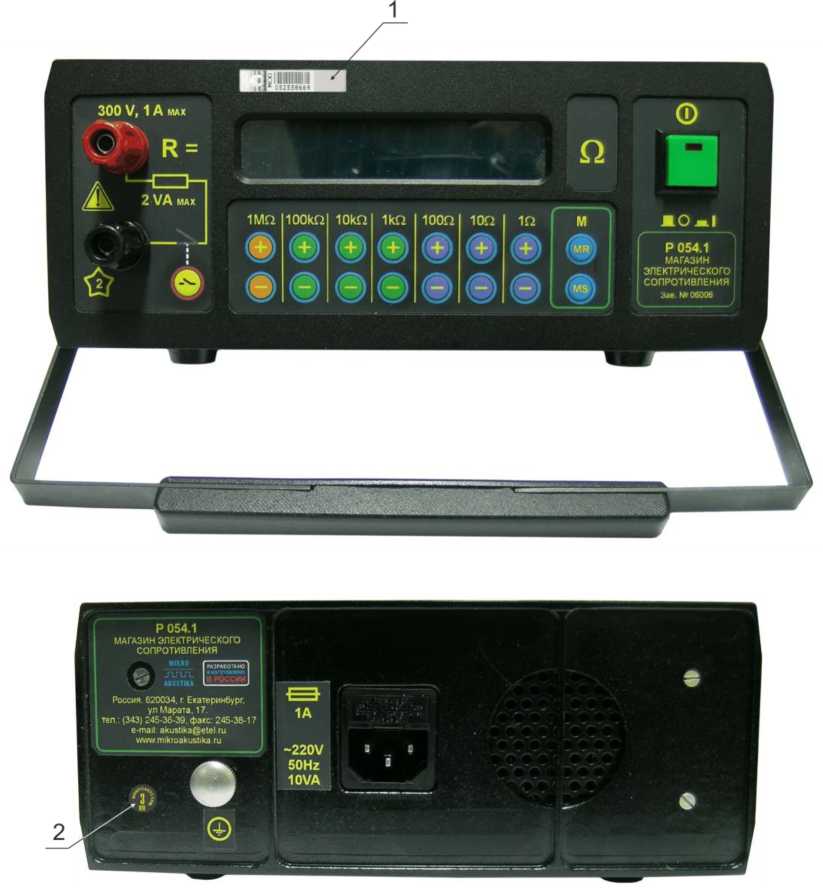

6.	Магазины электрического сопротивления	Р 054	35897-07	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург

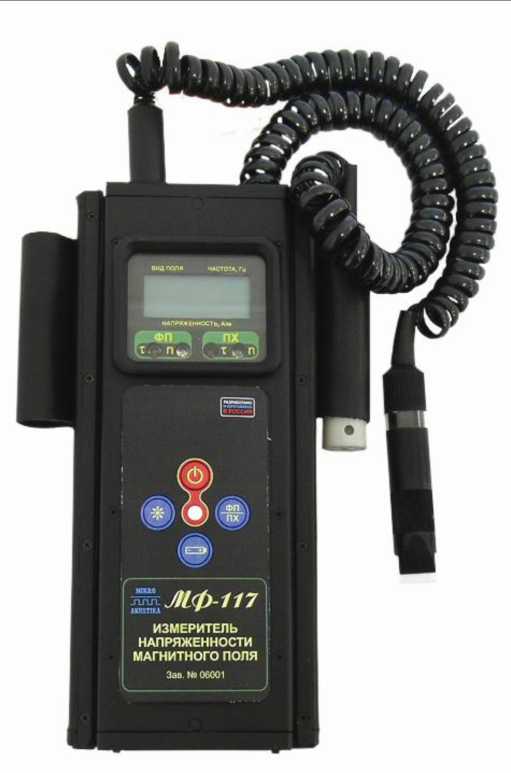

7.	Измерители напряжённости магнитного поля	МФ-117	36194-07	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург
8.	Коэрцитиметры	КМ-445	37189-08	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург

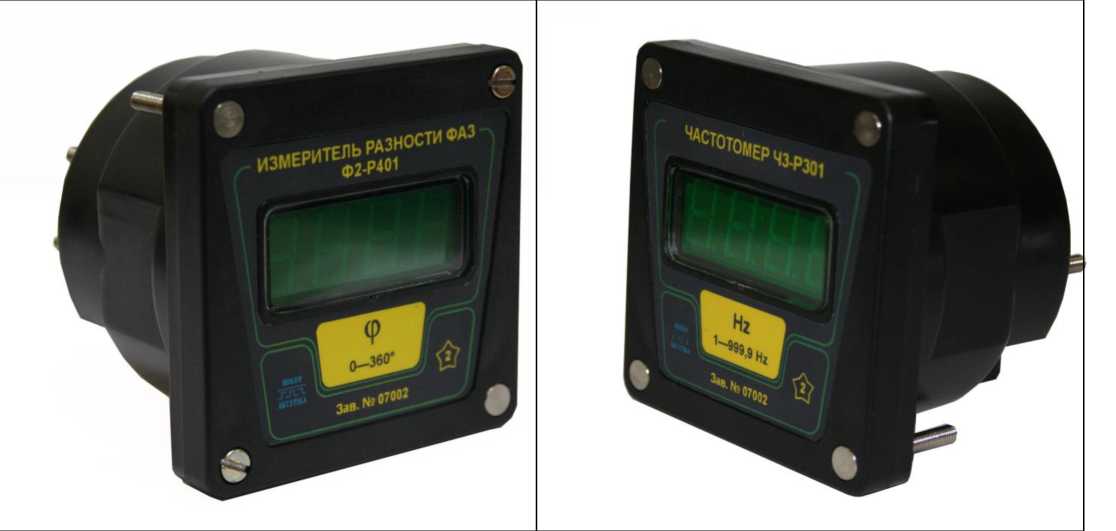

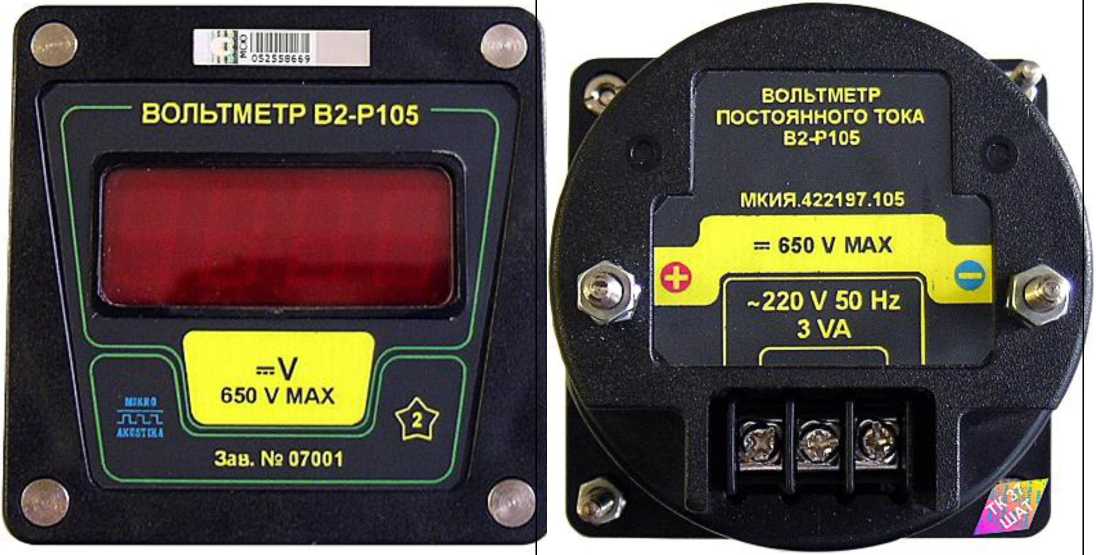

9.	Приборы цифровые измерительные щитовые	РМ мод. В2- Р101, В2-Р102, В2-Р103, В2-Р104, В2-Р105, В3-Р151, В3-Р152, В3-Р153, В3-Р154, В3-Р155, А2-Р201, А2-Р202, А2-Р203, А2-Р204, А2-Р212, А2-Р213, А2-Р214, А3-Р221, А3-Р222, А3-Р223, А3-Р224, А3-Р232, А3-Р233, А3-Р234, Ч3- Р301, Ф2-Р401	37752-08	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург

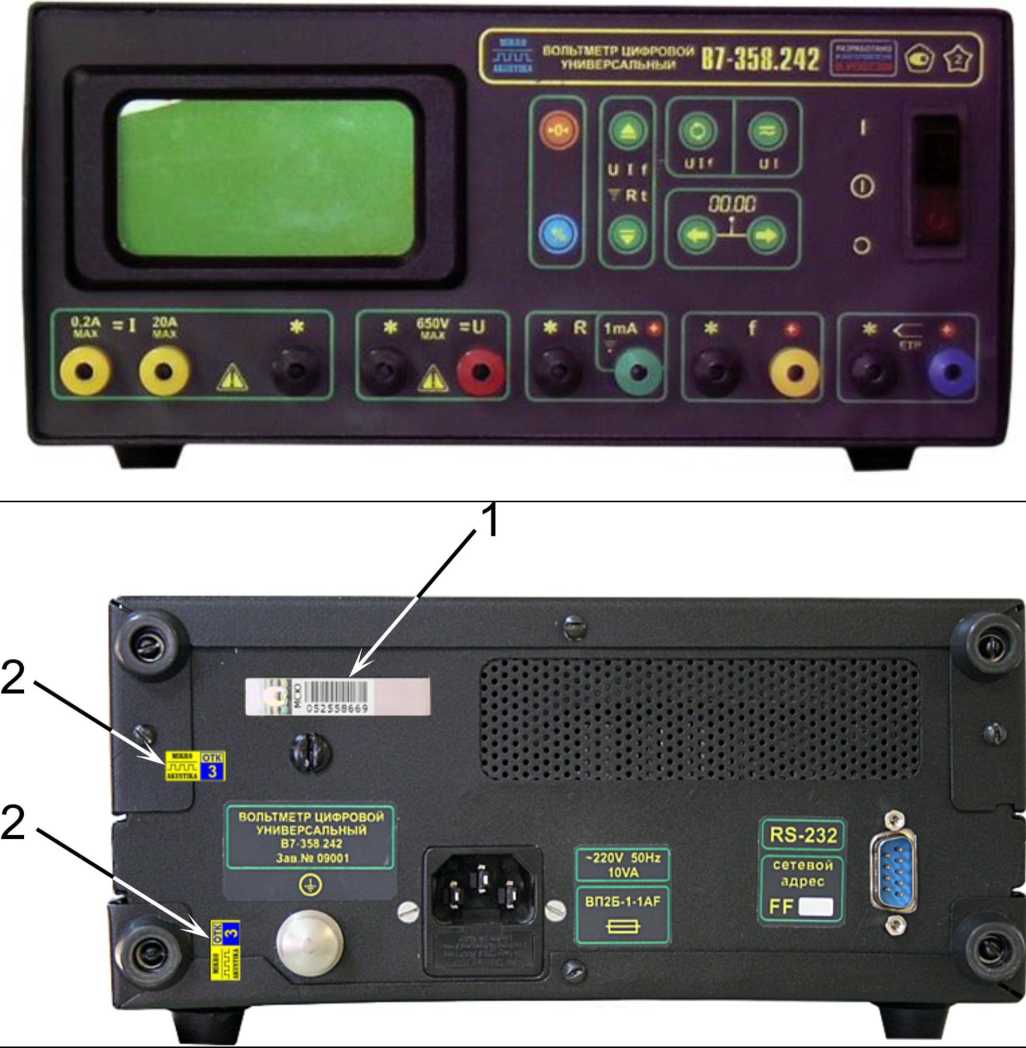

10.	Вольтметры цифровые универсальные	В7-358	41170-09	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург

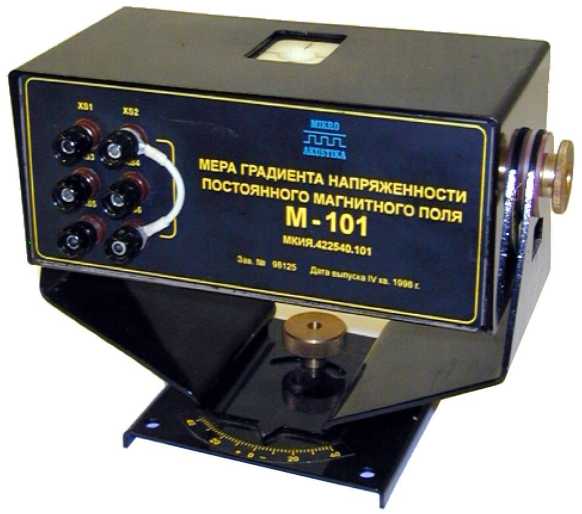

11.	Меры градиента напряжённости постоянного магнитного поля	М-101	44867-10	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург

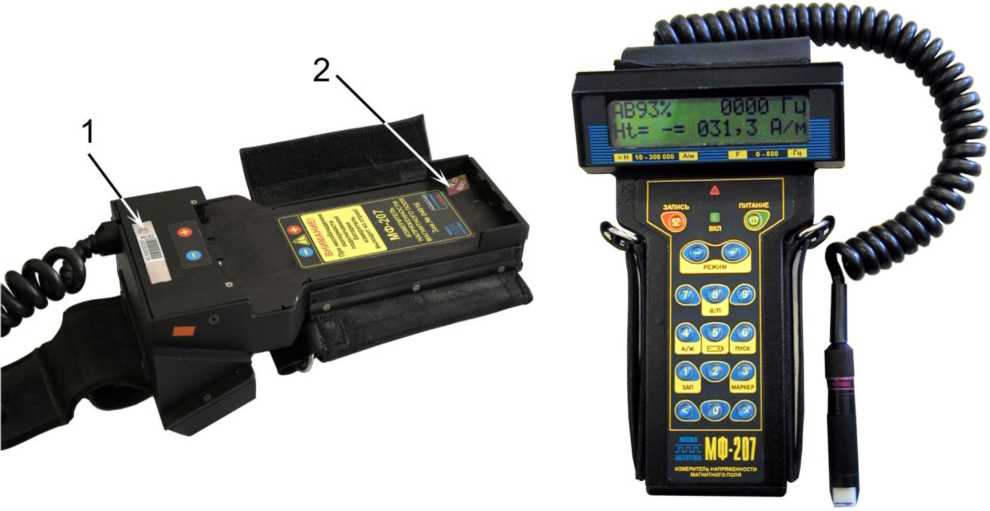

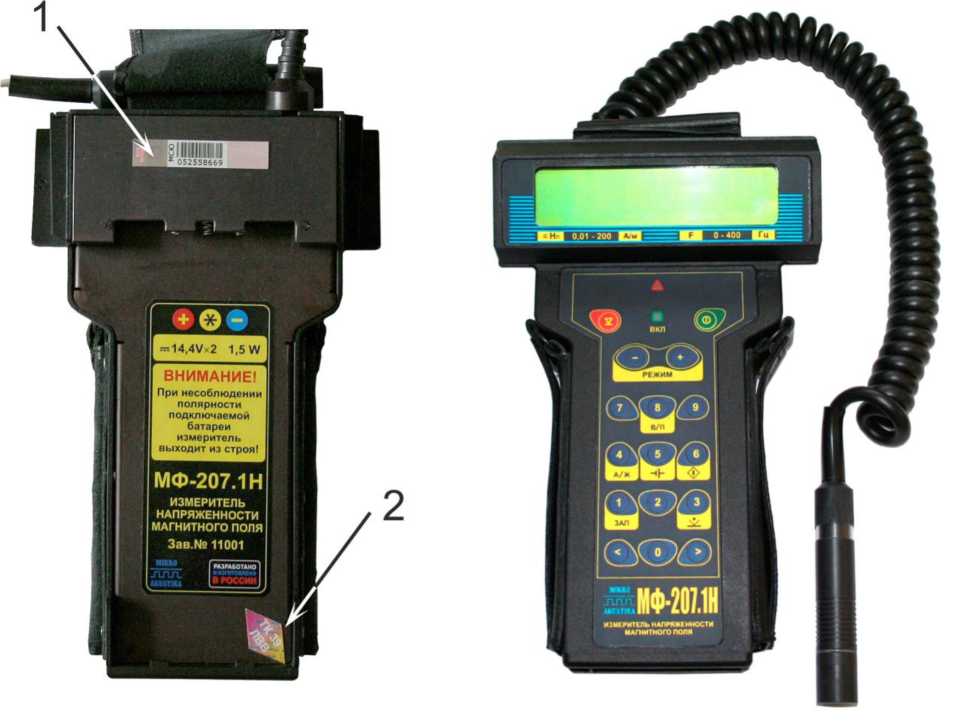

12.	Измерители напряжённости магнитного поля	МФ-207	48407-11	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург
13.	Дефектоскопы вихретоковые автоматизированные для роликов	ВД-211.5М, ВД-211.51М, ВД-211.15М	48986-12	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург

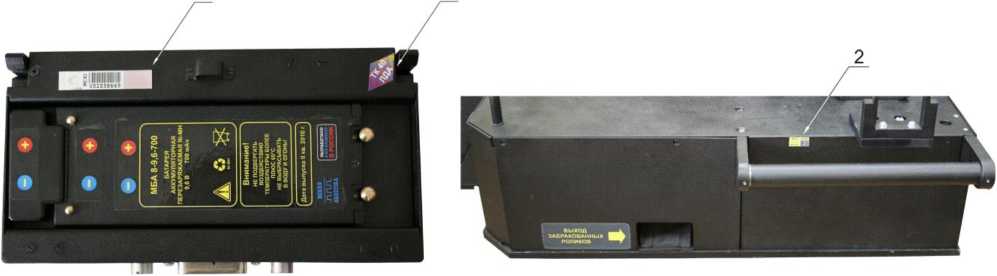

14.	Комплексы дефектоскопные автоматизированные	ВД-233.1М	58799-14	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург

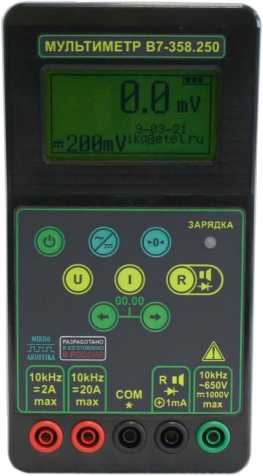

15.	Мультиметры цифровые	В7-358.250	68798-17	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург

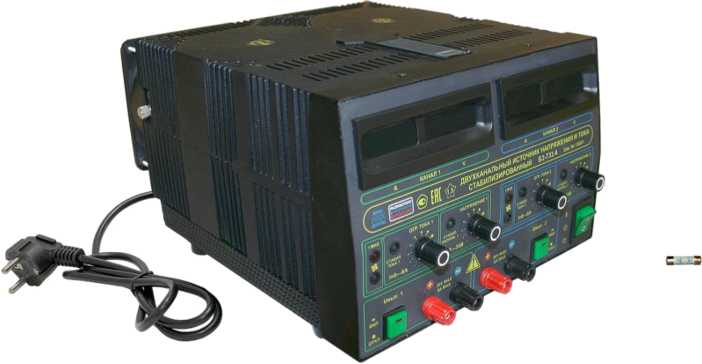

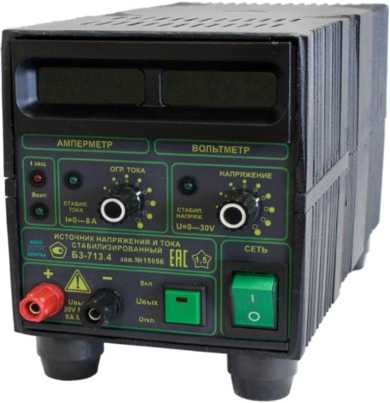

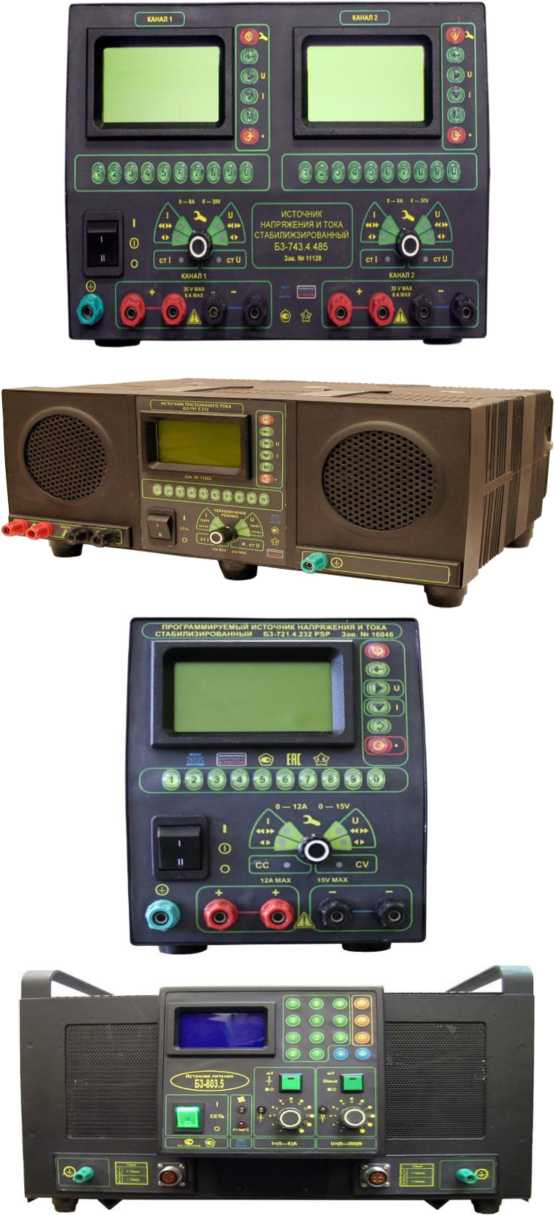

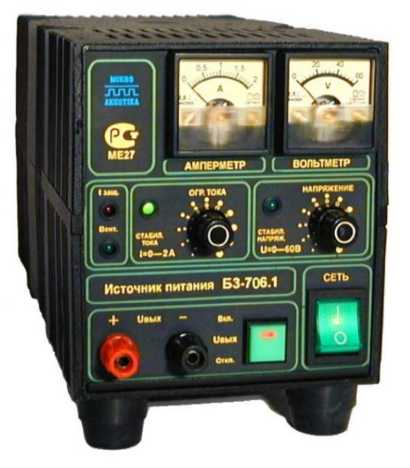

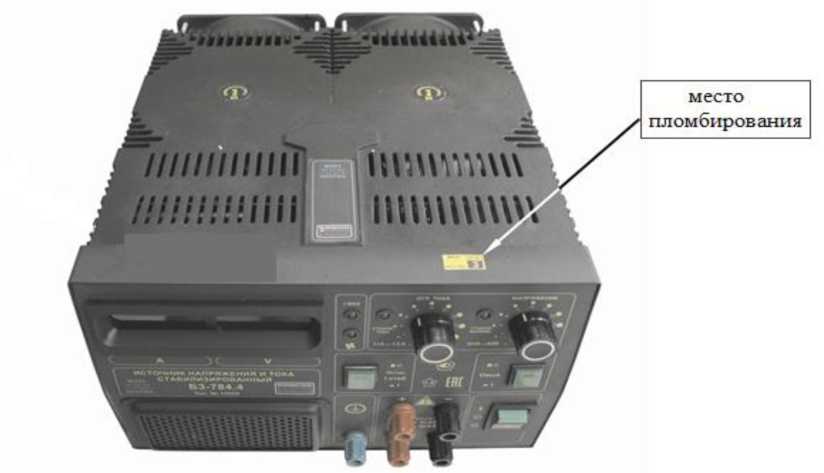

16.	Источники напряжения и тока стабилизированные	Б3-700, Б3-800	70969-18	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург

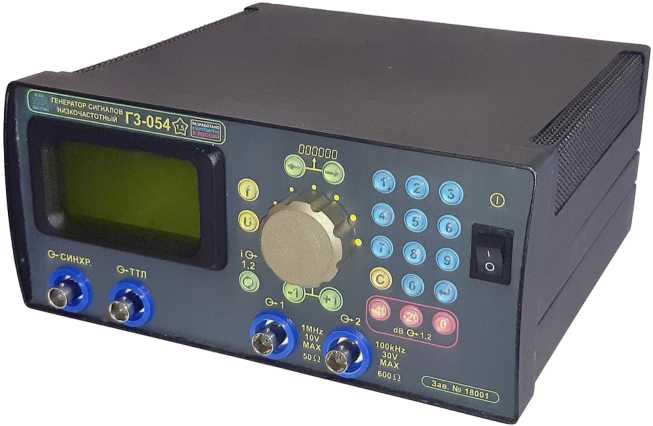

17.	Генераторы сигналов низкочастотные	Г3-054	77273-20	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург

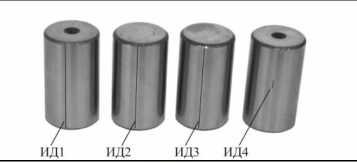

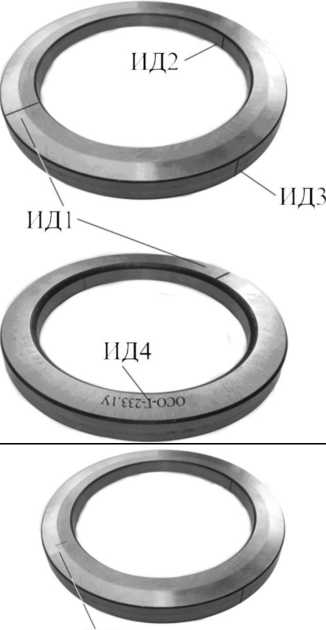

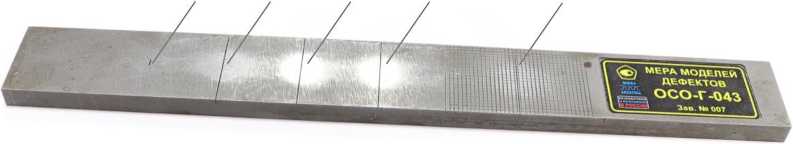

18.	Меры моделей дефектов	ОСО-Г	78208-20	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург		620041, г. Екатеринбург, ул. Уральская, д. 27	Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Регистрационный № 37189-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Коэрцитиметры КМ-445

Назначение средства измерений

Коэрцитиметры КМ-445 (далее по тексту — коэрцитиметры), предназначены для измерений коэрцитивной силы по намагниченности изделий из ферромагнитных материалов при испытаниях и контроле качества механических свойств и структуры изделий из конструкционных сталей и сплавов.

Описание средства измерений

Конструктивно коэрцитиметр представляет собой переносный прибор настольного исполнения, состоящий из блока электронного и преобразователя, соединенных гибким жгутом. Блок электронный и преобразователь выполнены в металлических корпусах. Органы управления и индикации коэрцитиметра расположены на передней панели, к которой крепится блок электронных плат. На левой боковой панели установлены вилка для присоединения преобразователя и вилка порта интерфейса RS-232.

Принцип действия коэрцитиметра основан на перемагничивании по предельной петле гистерезиса участка объекта контроля, замыкающего полюса преобразователя коэрцитиметра и измерении значения силы тока в размагничивающей катушке преобразователя коэрцитиметра (размагничивающего тока) в момент равенства нулю магнитного потока в магнитопроводе. В качестве нуль-индикатора магнитного потока в магнитопроводе используются датчики Холла. Измеренное значение размагничивающего тока пересчитывается в электронном блоке в значение коэрцитивной силы, которое индицируется на экране дисплея.

Предусмотрен выпуск коэрцитиметров двух модификаций: КМ-445.1 и КМ-445.2.

Модификации различаются только типом организации электропитания: КМ-445.1 питается от сети переменного тока напряжением 220 В, частотой 50 Гц; КМ-445.2 питается от встроенной никель-металлгидридной аккумуляторной батареи напряжением 12 Ви ёмкостью 7000 мА^час. Метрологические характеристики у модификаций одинаковые.

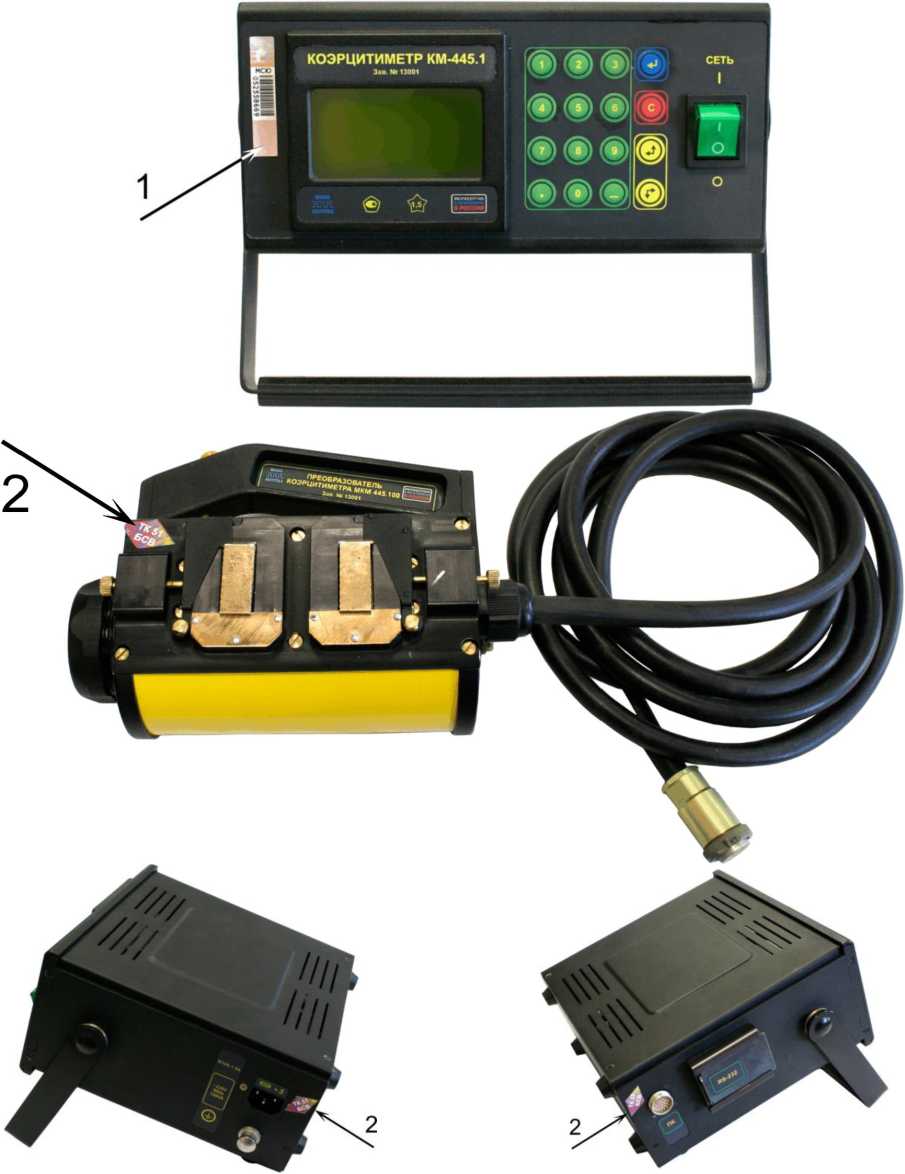

Общий вид средства измерений

СЕТЬ

I

КОЭРЦИТИМЕТР КМ-445.1

Зав. № 13001

Примечание: стрелками (1) обозначено место для размещения поверительного клейма в виде наклейки; стрелками (2) обозначено место пломбировки для защиты от несанкционированного доступа.

Метрологические и технические характеристики

Наименование характеристики	Значение характеристики
Диапазон измерения коэрцитивной силы, А/м	от 150 до 6000
Пределы допускаемой относительной погрешности измерения коэрцитивной силы, %	±5
Питание коэрцитиметра:
КМ-445.1	от сети 220 В, 50 Гц
КМ-445.2	от встроенной аккумуляторной батареи
Мощность, потребляемая коэрцитиметром КМ-445.1 от сети переменного тока, ВА, не более	100
Средняя мощность, потребляемая коэрцитиметром КМ-445.2 от аккумуляторной батареи, Вт, не более	10
Средний срок службы, лет	8
Средняя наработка на отказ, ч, не менее	8000
Габаритные размеры (длинахширинахвысота), мм, не более: -  преобразователя -  блока электронного	200x140x100 235x230x130
Масса, кг, не более: -  преобразователя -  блока электронного КМ-445.1 -  блока электронного КМ-445.2.	2,6 2,9 4,7
Рабочие условия применения:	группа 3 по ГОСТ 22261-94
- температура окружающего воздуха, °С	от плюс 5 до плюс 40
- относительная влажность воздуха, %	90 при температуре плюс 25 °С
- атмосферное давление, кПа (мм рт. ст.)	от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность коэрцитиметра.

Комплектность средства измерений

Наименование изделия	Обозначение	Количество
Коэрцитиметр КМ-445.1
1. Коэрцитиметр КМ-445.1	МКИЯ.422283.005-01	1
2. Преобразователь коэрцитиметра	МКМ 445.100	1
3. Насадка		2
4. Стандартный образец СОП-НО-401/1		1
5. Стандартный образец СОП-НО-401/2		1
6. Шнур питания «Евростандарт» 10А 1,8 м		1
7. Вставка плавкая ВП2Б-1-5А F	МКИЯ.НД-03 РЭ	2
8. Транспортная тара	КМ-445.1.Я1	1
9. Коэрцитиметр КМ-445.1. Руководство по эксплуатации	МКИЯ.422283.005-01 РЭ	1
10. Коэрцитиметр КМ-445.1. Формуляр	МКИЯ.422283.005-01 ФО	1
11. Коэрцитиметры КМ-445. Методика поверки	МКИЯ.422283.005 МП	1
Коэрцитиметр КМ-445.2
1. Коэрцитиметр КМ-445.2	МКИЯ.422283.005-02	1
2. Преобразователь коэрцитиметра	МКМ 445.100	1
3. Насадка		2
4. Стандартный образец СОП-НО-401/1		1
5. Стандартный образец СОП-НО-401/2		1
6. Зарядное устройство батареи коэрцитиметра КМ-445.2		1
7. Транспортная тара	КМ-445.2.Я1	1
8. Коэрцитиметр КМ-445.2. Руководство по эксплуатации	МКИЯ.422283.005-02 РЭ	1
9. Коэрцитиметр КМ-445.2. Формуляр	МКИЯ.422283.005-02 ФО	1
10. Коэрцитиметры КМ-445. Методика поверки	МКИЯ.422283.005 МП	1

Сведения о методиках (методах) измерений

МКИЯ.422283.005-01 РЭ «Коэрцитиметр КМ-445.1. Руководство по эксплуатации»;

МКИЯ.422283.005-02 РЭ «Коэрцитиметр КМ-445.2. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к коэрцитиметрам КМ-445

ТУ 4222-091-20883295-2007 «Коэрцитиметры КМ-445. Технические условия»;

МКИЯ.422283.005 МП «Коэрцитиметры КМ-445. Методика поверки»;

ГОСТ 8.030-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне F10^-12  5Я0^-2

Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0  20000 Гц»;

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27

Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27 телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

E-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской   области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Лист № 1 Регистрационный № 15914-12 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы-градиентометры феррозондовые ДФ-201.1А

Назначение средства измерений

Дефектоскопы-градиентометры феррозондовые ДФ-201.1А (далее - дефектоскопы) предназначены для:

• - измерения напряжённости постоянного магнитного поля;

• - измерения градиента напряжённости постоянного магнитного поля;

• - выявления полей рассеяния, вызванных поверхностными и подповерхностными дефектами (нарушения сплошности материала) в деталях, заготовках и готовых ферромагнитных изделиях, в том числе в сварных конструкциях, при операциях неразрушающего контроля феррозондовым методом по ГОСТ 21104-75 "Контроль неразрушающий. Феррозондовый метод".

Описание средства измерений

Принцип действия дефектоскопов основан на преобразовании напряжённости или градиента напряжённости постоянного магнитного поля в точке измерения с помощью феррозондового преобразователя (полемера или градиентометра) в электрический сигнал, пропорциональный значению напряжённости или градиента напряжённости магнитного поля. Снимаемый с выхода преобразователя электрический сигнал усиливается и обрабатывается, результат наблюдается на дисплее. На дисплее отображаются значения измеряемых величин и информация о текущем состоянии дефектоскопа. При необходимости результаты измерений могут быть переданы на компьютер или сохранены в памяти дефектоскопа, позволяющей хранить до 400 результатов измерений. Питание дефектоскопа осуществляется от сменной малогабаритной аккумуляторной батареи. Источником питания памяти, таймера и регистра состояний на время замены аккумуляторной батареи является несъёмная литиевая батарея, установленная в электронном блоке, что позволяет сохранять накопленную в памяти информацию, таймеру отслеживать текущую дату и время.

Конструктивно дефектоскоп состоит из электронного блока в металлическом корпусе, на лицевой панели которого расположены органы управления. К электронному блоку, со встроенным ЖКИ дисплеем, с помощью гибкого кабеля подсоединяются два феррозондовых преобразователи. Электронный блок с подсоёдинённой аккумуляторной батареей помещён в чехол.

Дефектоскоп комплектуется двумя феррозондовыми преобразователями (полемером тангенциальным, градиентометром с базой 3 мм или градиентометром с базой 4 мм) и вспомогательным устройством для определения месторасположения дефектов при операциях неразрушающего контроля - манипулятором.

Программное обеспечение

Работа дефектоскопа осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от дефектоскопа не функционирует. Встроенное ПО вычисляет непосредственный результат измерения. При этом аппаратная и программная части дефектоскопа, работая совместно, обеспечивают заявленные точности результатов измерений.

Метрологически значимая часть встроенного ПО каждого экземпляра дефектоскопа содержит массивы (таблицы), учитывающие конструктивные особенности феррозондовых преобразователей и измерительного тракта конкретного дефектоскопа. С помощью этих таблиц осуществляется преобразование (в цифровой форме) электрического сигнала, поступающего с феррозондового преобразователя в значение напряжённости (градиента напряжённости) постоянного магнитного поля. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого дефектоскопа будет своим.

После изготовления дефектоскопа доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея дефектоскопа согласно таблице.

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения	Алгоритм вычисления цифрового идентификатора
ДФ-201.1А	201.1А	V06

Идентификационное наименование ПО появляется при включении дефектоскопа, а номер версии при последующем нажатии кнопки «<».

В комплект поставки дефектоскопа входит ПО РМД-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с дефектоскопа. Передача информации осуществляется только в одном направлении - от дефектоскопа к ЭВМ с подтверждением.

Технологическая информация содержит заводские номера деталей, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования дефектоскопа по их назначению.

ПО РМД-1 не влияет на работу дефектоскопа, не изменяет встроенное ПО дефектоскопа. ПО РМД-1 является метрологически незначимым.

Общий вид средства измерений

Дефектоскоп-градиентометр феррозондовый ДФ-201.1А

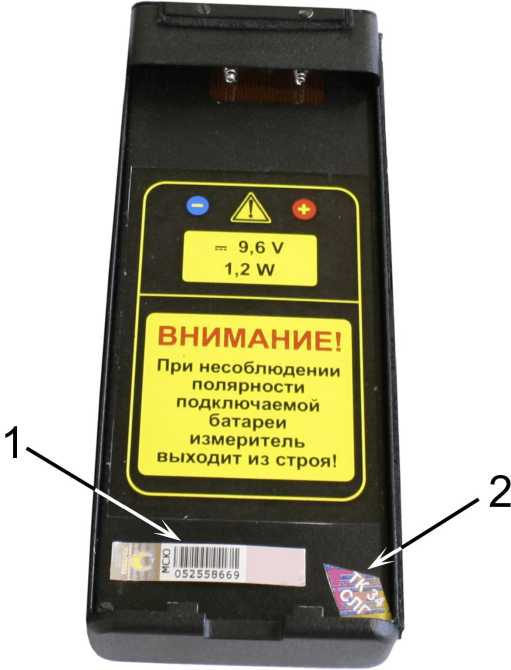

Примечание: стрелкой (1) обозначено место для размещения поверительного клейма в виде наклейки; стрелкой (2) обозначено место пломбировки для защиты от несанкционированного доступа.

Метрологические и технические характеристики

Наименование характеристики	Значение характеристики
Диапазон показаний значений напряжённости постоянного магнитного поля, А/м	от 0 до ±4000
Диапазон измерений значений напряжённости постоянного магнитного поля, А/м	от ±30 до ±3000
Пределы допускаемой основной относительной погрешности    измерения    напряжённости	+1 и	10 + 0,05 -1	Н Н	у -1 Z	,
постоянного магнитного поля, %	где:
	Нк   -   верхний   предел				измерения
	напряжённости	постоянного магнитного
	поля, А/м;
	Н - измеренное значение			напряжённости
	постоянного магнитного поля, А/м
Диапазон показаний значений градиента
напряжённости постоянного магнитного поля,	от 0 до ±250000
А/м2
Диапазон измерений значений градиента
напряжённости постоянного магнитного поля,	от ±1000 до ±200000
А/м2
Пределы допускаемой основной относительной погрешности       измерения       градиента	+1 и	10 + 0,01-1	GK G	- 1J	,
напряжённости постоянного магнитного поля, %	где:
	GK - верхний	предел измерения			градиента
	напряжённости	постоянного магнитного
	поля, А/м2;
	G - измеренное значение				градиента
	напряжённости	постоянного магнитного
	поля, А/м2
Параметры выявляемых дефектов	- поверхностные дефекты			соответствуют
	условным уровням чувствительности А и Б
	по ГОСТ 21104-75;
	- подповерхностные дефекты			соответствуют
	условному уровню чувствительности Д по
	ГОСТ 21104-75
Зона чувствительности преобразователя, мм, не менее	0,5
Пределы    допускаемой    дополнительной погрешности,   обусловленной   отклонением
температуры   окружающего   воздуха   от	0,5 •   на каждые 10 °С
нормальной до любого значения в пределах температур, соответствующих рабочим условиям применения, %		/4
Продолжительность непрерывной работы от аккумуляторной батареи емкостью не менее 1,2 А-ч, ч, не менее	12
Ток, потребляемый от аккумуляторной батареи при напряжении 9,6 В, мА, не более	40

Наименование характеристики	Значение характеристики
Средняя наработка на отказ, ч, не менее	15000
Установленный срок службы, лет	6
Масса дефектоскопа с феррозондовыми преобразователями и аккумуляторной батареей, кг, не более	1,2
Габаритные размеры (длинахширинахвысота) дефектоскопа в чехле, мм, не более	220x110x60
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от плюс 15 до плюс 25 от 30 до 80 от 84 до 106 (от 630 до 795)
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	группа 3 по ГОСТ 22261-94 от плюс 5 до плюс 40 90 при температуре плюс 25 °С от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность измерителя.

Комплектность средства измерений

Наименование изделия	Обозначение	Количество
1. Дефектоскоп-градиентометр феррозондовый ДФ- 201.1 А с преобразователем феррозондовым -	МКИЯ.427631.041
полемером тангенциальным и: преобразователь феррозондовый - градиентометр (база 3 мм)*	МДФ 244.310	1
преобразователь феррозондовый - градиентометр (база 4 мм)*	МДФ 244.510
2. Жгут для IBM	МВД 101.250	1
3. Батарея аккумуляторная перезаряжаемая никель-металлогидридная 9,6 В 1200 мА-ч (в составе дефектоскопа)	МБА 13-9,6-1200	1
4. Адаптер для заряда аккумуляторных батарей	МАБ 113	1
5. Батареи аккумуляторные. Руководство по эксплуатации	МБА РЭ	1
6. Компакт-диск «Пакет программ РМД-1»	МКИЯ.НД-03 ПО	1
7. Пакет программ РМД-1. Руководство по эксплуатации	МКИЯ.НД-03 РЭ	1
8. Станция зарядная**	СЗ 130-21	1
9. Упаковка	ДФ-201.1А/Я1	1
10. Дефектоскоп-градиентометр феррозондовый ДФ- 201.1 А. Руководство по эксплуатации	МКИЯ.427633.006-01 РЭ	1
11. Дефектоскоп-градиентометр феррозондовый ДФ- 201.1 А. Формуляр	МКИЯ. 427633.006-01 ФО	1
12. Дефектоскоп-градиентометр феррозондовый ДФ-201.1А. Методика поверки	МКИЯ.427631.001 МП	1
* Комплектация по выбору заказчика.

Наименование изделия	Обозначение	Количество
** Поставляется по отдельному заказу.

Сведения о методиках (методах) измерений

МКИЯ.427631.041-01 РЭ «Дефектоскопы-градиентометры феррозондовые ДФ-201.1А. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к дефектоскопам-градиентометрам феррозондовым ДФ-201.1А

ТУ 4276-008-20883295-96 «Дефектоскопы-градиентометры феррозондовые ДФ-201. Технические условия»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 8.030-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне k10^-12  540^-2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента

в интервале частот 0  20000 Гц».

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА»

(ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27

Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27

телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

Е-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Регистрационный № 77273-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов низкочастотные Г3-054

Назначение средства измерений

Генераторы сигналов низкочастотные Г3-054 (далее - генераторы) предназначены для генерирования электромагнитного низкочастотного сигнала синусоидальной формы.

Описание средства измерений

Принцип действия генераторов основан на способе прямого цифрового синтеза сигнала требуемой частоты, при этом опорная частота задается кварцевым генератором.

Конструктивно генератор выполнен в металлическом корпусе, состоящем из рамы с лицевой и задней панелями и кожуха.

Электронная часть генератора выполнена на печатных платах. На лицевой панели генератора размещены органы индикации, управления и присоединения. Информация о режиме работы генератора отображается на ЖК-дисплее. На задней панели генератора размещены клемма заземления, сетевой предохранитель, разъём для подсоединения шнура питания, порт RS-232.

Общий вид средства измерений представлен на рисунке 1.

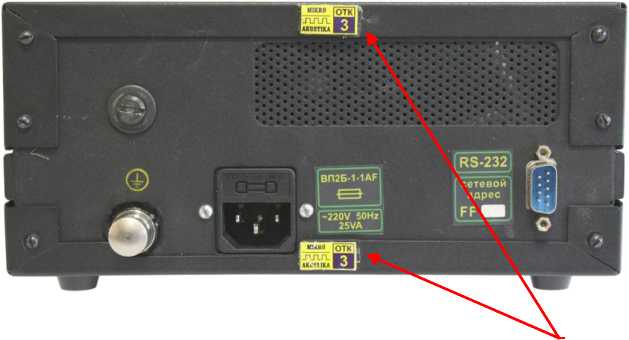

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Места пломбировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Работа генератора осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от аппаратной части генератора не функционирует. При этом аппаратная и программная части генераторов, работая совместно, обеспечивают заявленные технические характеристики.

Встроенное ПО каждого экземпляра генератора содержит массивы (таблицы), учитывающие конструктивные особенности конкретного генератора. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого генератора индивидуален, поэтому на дисплее он не отображается.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Г3-054
Номер версии (идентификационный номер) ПО	1.0.0

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон частот, Гц
- выход 1	от 10 до 999999
- выход 2	от 10 до 99999
Дискретность установки частоты, Гц	1
Пределы допускаемой абсолютной погрешности установки частоты, Гц	±(0,2+5 •IO-5-/)*

Продолжение таблицы 2

Наименование характеристики	Значение
Диапазон установки амплитуды выходного синусоидального напряжения без нагрузки, В - выход 1	от 1 до 10
- выход 2	от 3 до 30
Дискретность     установки     амплитуды     выходного синусоидального напряжения без нагузки, В - выход 1	0,1
- выход 2	0,3
Пределы допускаемой относительной погрешности установки выходного напряжения, %	+10
Фиксированные ступени ослабления встроенного аттенюатора, дБ	20, 40
Пределы допускаемой абсолютной погрешности установки ослабления встроенного аттенюатора, дБ	+0,5
Пределы допускаемой относительной неравномерности уровня выходного напряжения относительно уровня на частоте 10 кГц, % - выход 1 от 22 до 199999 Гц	+1,5
- выход 1 от 200000 до 999999 Гц	+10
- выход 2 от 22 до 99999 Гц	+1,5
Коэффициент гармоник сигнала выхода 1 на нагрузке (50,0+0,5) Ом и максимальном уровне напряжения, %, не более - от 10 до 99 Гц	0,2
- от 100 до 19999 Гц	0,1
- от 20000 до 199999 Гц	0,2
- от 200000 до 999999 Гц	0,5
Коэффициент гармоник сигнала выхода 2 на нагрузке (600+6) Ом и максимальном уровне напряжения, %, не более	2
Характеристики прямоугольного сигнала, совместимого с ТТЛ уровнями на выходе ТТЛ на нагрузке (600+6) Ом: - амплитуда высокого уровня, В, не менее	4,5
- амплитуда низкого уровня, В, не более	0,2
- скважность	2,0+0,1
- длительность фронта и среза, нс, не более	30
Характеристики прямоугольного сигнала синхронизации, передний фронт которого совпадает с началом положительной полуволны синусоидального сигнала, совместимого с ТТЛ уровнями на выходе СИНХР на нагрузке (600+6) Ом: - амплитуда высокого уровня, В, не менее	4,5
- амплитуда низкого уровня, В, не более	0,2
- длительность сигнала, нс, не более	200
- длительность фронта и среза, нс, не более	30
* где f - установленная частота, Гц

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Выходное сопротивление, Ом
- выход 1	50+5
- выход 2	600+60
Время установления рабочего режима, мин, не более	15
Время непрерывной работы, ч, не менее	8
Параметры электрического питания:
- напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50±1
Потребляемая мощность, В •А, не более	30
Габаритные размеры генератора, мм, не более:
- высота	120
- ширина	230
- длина	240
Габаритные размеры генератора в транспортной таре, мм, не более:
- высота	160
- ширина	360
- длина	470
Масса, кг, не более
- генератора	3,0
- генератора в транспортной таре	5,7
Рабочие условия эксплуатации:
- температура окружающей среды, °С	от -10 до +40
- атмосферное давление, кПа	от 84 до 106,7
- относительная влажность воздуха, %	от 30 до 90
Условия транспортировки в транспортной таре:
- температура окружающей среды, °С	от -25 до +55
- атмосферное давление, кПа	от 84 до 106,7
- относительная влажность воздуха, %	от 30 до 90
Средний срок службы, лет	6
Средняя наработка на отказ, ч	6000

Знак утверждения типа

наносится на лицевую панель генератора в виде наклейки и печатается типографским способом в левом верхнем углу титульного листа руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Генератор сигналов низкочастотый Г3 -054	МКИЯ.468782.001	1 шт.
Нагрузка универсальная 50 Ом/600 Ом	Г3 053КП8	1 шт.
Кабель соединительный	Г3 053КП5	1 шт.
Кабель соединительный высокочастотный	Г3 053КП6	1 шт.
Полный нуль-модемный кабель RS-232	-	по заказу
Компакт-диск «Пакет программ УПМ»	-	по заказу
Вставка плавкая FUSE-1-5x20	ВП2Б-1-1А	2 шт.
Фильтр режекторный	МФР 447	по заказу
Шнур питания	-	1 шт.
Тройник	СР-50-95Ф	1 шт.
Формуляр	МКИЯ.468782.001 ФО	1 экз.
Руководство по эксплуатации	МКИЯ.468782.001 РЭ	1 экз.
Методика поверки	МП 4202/1-2019	1 экз.
Транспортировочный кейс	Г3-054/Я1	1 шт.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к генераторам сигналов низкочастотным Г3-054

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Государственная поверочная схема для средств измерений времени и частоты»;

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 2Я0⁹ Гц»;

ТУ 26.51.44-144-20883295-2017  МКИЯ.468782.001 ТУ «Генератор сигналов

низкочастотный Г3-054. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27

Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27

телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

E-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Лист № 1 Регистрационный № 58799-14 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы дефектоскопные автоматизированные ВД-233.1М

Назначение средства измерений

Комплексы дефектоскопные автоматизированные ВД-233.1М (далее - комплекс) предназначены для выявления и измерения глубины поверхностных дефектов наружных, внутренних и упорных колец роликовых подшипников качения.

Описание средства измерений

Конструктивно комплекс выполнен в виде отдельных модулей (далее - модуль), предназначенных для контроля наружных колец, внутренних колец и упорных колец роликовых подшипников качения.

Модуль состоит из пневмоэлектромеханического блока и электронного блока. Управление модулем осуществляется с пульта управления, расположенного на передней панели модуля. Пульт управления подсоединяется к модулю жгутом. На левой боковой панели модуля расположен входной лоток, через который производится загрузка контролируемых колец, а на правой — выходные лотки годных и забракованных колец.

Принцип действия модуля основан на возбуждении с помощью вихретоковых преобразователей (ВП) в контролируемой детали вихревых токов и регистрации изменений параметров вихревых токов при прохождении ВП над дефектом. Если ВП находится над дефектом, изменение параметров вихревых токов формируют в ВП выходной сигнал дефекта, который обрабатывается в электронном блоке. Результаты контроля высвечиваются на дисплее в виде условных единиц, характеризующих величину выходного сигнала дефекта. Используя коэффициент, указанный в формуляре на модуль, по величине сигнала дефекта (условные единицы) можно определить глубину дефекта (миллиметры).

Контроль каждого кольца производится в нескольких зонах.

Контролируемое кольцо предварительно размагничивается с помощь отдельного устройства или размагничивается непосредственно в модуле.

Каждый модуль может работать независимо от других модулей.

Предусмотрен выпуск следующих модификаций модулей:

Назначение модуля	Условное обозначение модуля по областям применения
	Для предприятий-изготовителей роликовых подшипников качения	Для организаций, занимающихся ремонтом колесных пар подвижного состава РЖД, метрополитена и рельсовых автобусов
для контроля наружных колец	ВД-233.100М, ВД-233.100ВМ1, ВД-233.100АМ1, ВД-233.100АМ2	ВД-233.100, ВД-233.100ВМ, ВД-233.100А1, ВД-233.100А2
для контроля внутренних колец	ВД-233.200М, ВД-233.200ВМ1, ВД-233.200АМ1, ВД-233.200АМ2	ВД-233.200, ВД-233.200ВМ, ВД-233.200А1, ВД-233.200А2
для контроля упорных колец	ВД-233.300М, ВД-233.300ВМ1	ВД-233.300, ВД-233.300ВМ

Модуль комплекса дефектоскопного автоматизированного ВД-233.100М

Пульт управления модуля

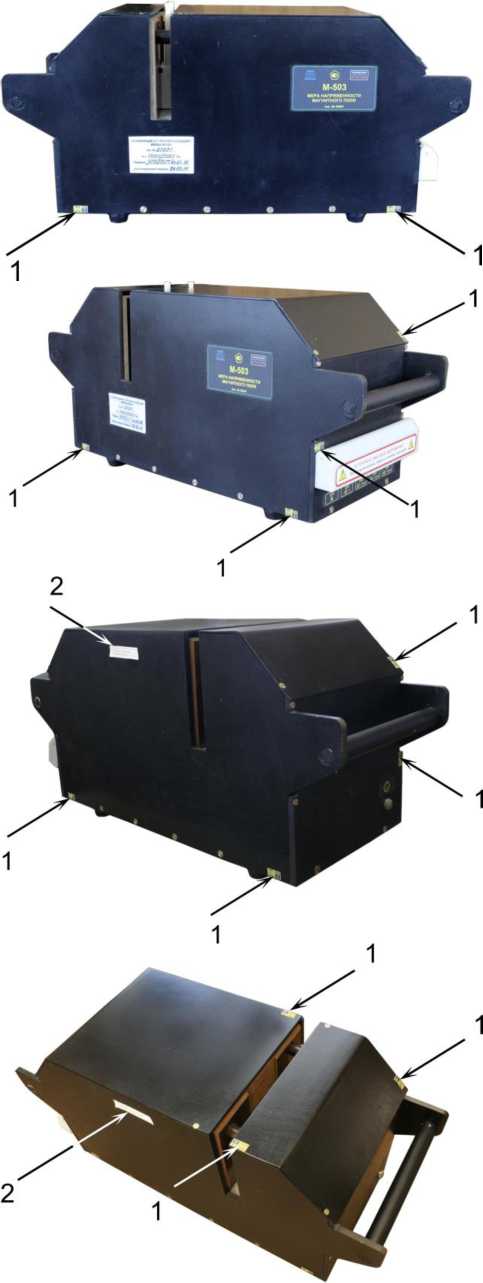

Примечание: место пломбировки модуля для защиты от несанкционированного доступа и место размещения поверительного клейма в виде наклейки находятся на поверхности пульта управления модуля, противоположной лицевой.

Программное обеспечение

Работа модуля осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от модуля не функционирует.

Встроенное ПО каждого экземпляра модуля содержит массивы (таблицы), учитывающие конструктивные особенности и параметры измерительного тракта конкретного модуля. С помощью этих таблиц осуществляется преобразование (в цифровой форме) сигнала дефекта, поступающего с ВП, регистрирующего изменение параметров вихревых токов. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого модуля будет своим, поэтому на дисплее он не отображается и в таблице идентификации программного обеспечения отсутствует.

После изготовления модуля доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров). Уровень защиты встроенного ПО - высокий.

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея модуля согласно таблице, где х - любые символы, идентифицирующие метрологически незначимую часть ПО. Идентификационные данные модуля можно просмотреть в состоянии "справка".

Идентификация программного обеспечения:

Модуль	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО	Другие идентификационные данные
ВД-233.100М	ВД-233.100 хх хххххх		-	-
ВД-233.100ВМ	ВД-233.100 хх хххххх		-	-
ВД-233.100А1	ВД-233.100 хх хххххх		-	-
ВД-233.100А2	ВД-233.100 хх хххххх		-	-
ВД-233.100	ВД-233.100 хх хххххх		-	-
ВД-233.100ВМ1	ВД-233.100 хх хххххх		-	-
ВД-233.100АМ1	ВД-233.100 хх хххххх		-	-
ВД-233.100АМ2	ВД-233.100 хх хххххх		-	-
ВД-233.200М	ВД-233.200 хх хххххх		-	-
ВД-233.200ВМ	ВД-233.200 хх хххххх		-	-
ВД-233.200А1	ВД-233.200 хх хххххх		-	-
ВД-233.200А2	ВД-233.200 хх хххххх		-	-
ВД-233.200	ВД-233.200 хх хххххх		-	-
ВД-233.200ВМ1	ВД-233.200 хх хххххх		-	-
ВД-233.200АМ1	ВД-233.200 хх хххххх		-	-
ВД-233.200АМ2	ВД-233.200 хх хххххх		-	-
ВД-233.300М	ВД-233.300 хх хххххх		-	-
ВД-233.300ВМ	ВД-233.300 хх хххххх		-	-
ВД-233.300	ВД-233.300 хх хххххх		-	-
ВД-233.300ВМ1	ВД-233.300 хх хххххх		-	-

В комплект поставки комплекса входит ПО РМД-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с модуля. Передача информации осуществляется только в одном направлении -от модуля к ЭВМ с подтверждением. Технологическая информация содержит заводские номера деталей, год их изготовления, заключение о результатах контроля, о размерах обнаруженного дефекта, о месте его расположения и другие параметры, характеризующие процесс использования модуля по его назначению. ПО РМД-1 не влияет на работу модуля, не изменяет встроенное ПО модуля. ПО РМД-1 является метрологически незначимым.

Метрологические и технические характеристики

Наименование характеристики	Значение характеристики
Минимальные размеры выявляемого поверхностного искусственного дефекта (для модулей ВД-233.100,	глубина - 0,25+0,02
ВД-233.100ВМ, ВД-233.100А1, ВД-233.100А2, ВД-233.200,	ширина - не более 0,3
ВД-233.200ВМ, ВД-233.200А1, ВД-233.200А2, ВД-233.300, ВД-233.300ВМ), мм	длина - не более 3,5
Минимальные размеры выявляемого поверхностного искусственного дефекта в соответствии с требованиями EN 12080+A1:2010 (для модулей ВД-233.100М, ВД-233.100ВМ1, ВД-233.100АМ1, ВД-233.100АМ2,	глубина - 0,05+0,01 ширина - 0,05+0,01
ВД-233.200М, ВД-233.200ВМ1, ВД-233.200АМ1, ВД-233.200АМ2, ВД-233.300М, ВД-233.300ВМ1), мм	длина - 3,0+0,1
Диапазон измерения глубины поверхностного искусственного дефекта на мерах моделей дефектов (для модулей ВД-233.100, ВД-233.100ВМ, ВД-233.100А1, ВД-233.100А2, ВД-233.200, ВД-233.200ВМ, ВД-233.200А1, ВД-233.200А2, ВД-233.300, ВД-233.300ВМ), мм	от 0,10 до 0,25
Диапазон измерения глубины поверхностного искусственного дефекта на мерах моделей дефектов (для модулей ВД-233.100М, ВД-233.100ВМ1, ВД-233.100АМ1, ВД-233.100АМ2, ВД-233.200М, ВД-233.200ВМ1, ВД-233.200АМ1, ВД-233.200АМ2, ВД-233.300М, ВД-233.300ВМ1), мм	от 0,05 до 0,15
Пределы допускаемой абсолютной погрешности измерения глубины h поверхностного искусственного дефекта, мм эт	- +0,02)
Мощность, потребляемая модулями от сети переменного тока, ВА, не более ВД-233.100, ВД-233.100М, ВД-233.200, ВД-233.200М	50
ВД-233.300, ВД-233.300М	200
ВД-233.100ВМ, ВД-233.200ВМ, ВД-233.300ВМ, ВД-233.100ВМ1, ВД-233.200ВМ1, ВД-233.300ВМ1, ВД-233.100А1, ВД-233.200А1, ВД-233.100АМ1, ВД-233.200АМ1, ВД-233.100А2, ВД-233.200А2, ВД-233.100АМ2, ВД-233.200АМ2	300
Давление сжатого воздуха в питающей магистрали, МПа (кгс/см2)	от 0,6 до 0,9 (от 6 до 9)
Электропитание от сети переменного тока: - напряжением, В	220+22
- частотой, Гц	50+0,4
Продолжительность непрерывной работы модуля, ч, не менее	12
Средняя наработка на отказ, ч, не менее	7000
Установленный срок службы, лет, не менее	6

Наименование характеристики	Значение характеристики
Габаритные размеры модулей (длинахширинахвысота), мм, не более
ВД-233.100, ВД-233.100М	580x1080x840
ВД-233.200, ВД-233.200М	580x1040x730
ВД-233.300, ВД-233.300М, ВД-233.300ВМ, ВД-233.300ВМ1	520x1000x620
ВД-233.100ВМ, ВД-233.100ВМ1	590x800x800
ВД-233.200ВМ, ВД-233.200ВМ1 ВД-233.100А1, ВД-233.100АМ1, ВД-233.100А2, ВД-233.100АМ2	590x800x720 580x1040x770
ВД-233.200А1, ВД-233.200АМ1	580x1040x680
ВД-233.200А2, ВД-233.200АМ2	580x1040x700
Масса модулей, кг, не более ВД-233.100, ВД-233.100М, ВД-233.200ВМ, ВД-233.200ВМ1 ВД-233.200, ВД-233.200М ВД-233.300, ВД-233.300М, ВД-233.300ВМ, ВД-233.300ВМ1 ВД-233.100ВМ, ВД-233.100ВМ1 ВД-233.100А1, ВД-233.100АМ1, ВД-233.100А2, ВД-233.100АМ2	87 80 67 100 84
ВД-233.200А1, ВД-233.200АМ1, ВД-233.200А2, ВД-233.200АМ2	78
Рабочие условия применения:	группа 3 по ГОСТ 22261-94
- температура окружающего воздуха, °С	от плюс 5 до плюс 40
- относительная влажность воздуха, %, не более	90 при температуре плюс 25°С
- атмосферное давление, кПа (мм рт. ст.)	от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность модуля.

Комплектность средства измерений

В состав комплекса входят от одного до трёх модулей, обеспечивающих контроль наружных, внутренних и упорных колец роликовых подшипников качения. Состав комплекса определяется заказчиком.

В комплект поставки одного модуля входят:

- модуль,

- пульт управления,

- батарея аккумуляторная перезаряжаемая никель-металлогидридная МБА 13-9,6-1200 (в составе пульта управления),

- адаптер для зарядки аккумуляторных батарей МАБ 113,

- кабель DB9,

- стандартный образец предприятия СОП-НО-233,

- станция зарядная СЗ 130.21.1 (поставляется по отдельному заказу),

- компакт-диск "Пакет программ РМД-1",

- руководство по эксплуатации,

- формуляр,

- методика поверки,

- транспортная тара.

Сведения о методиках (методах) измерений

МКИЯ.427672.311 РЭ «Модуль технологический дефектоскопный ВД-233.100 вихретокового контроля наружных колец подшипника №2726. Руководство по эксплуатации»;

МКИЯ.427672.312 РЭ «Модуль технологический дефектоскопный ВД-233.200 вихретокового контроля наружных колец подшипника №2726. Руководство по эксплуатации»;

МКИЯ.427672.314 РЭ «Модуль технологический дефектоскопный ВД-233.300 вихретокового контроля наружных колец подшипника №2726. Руководство по эксплуатации»;

МКИЯ.427672.311-01 РЭ «Модуль технологический дефектоскопный ВД-233.100М вихретокового контроля наружных колец подшипника №2726. Руководство по эксплуатации»;

МКИЯ.427672.312-01 РЭ «Модуль технологический дефектоскопный ВД-233.200М вихретокового контроля наружных колец подшипника №2726. Руководство по эксплуатации»;

МКИЯ.427672.314-01 РЭ «Модуль технологический дефектоскопный ВД-233.300М вихретокового контроля наружных колец подшипника №2726. Руководство по эксплуатации»;

МКИЯ.427672.317 РЭ «Модуль технологический дефектоскопный ВД-233.100ВМ вихретокового контроля наружных колец подшипника №2822. Руководство по эксплуатации»;

МКИЯ.427672.318 РЭ «Модуль технологический дефектоскопный ВД-233.200ВМ вихретокового контроля наружных колец подшипника №2822. Руководство по эксплуатации»;

МКИЯ.427672.319 РЭ «Модуль технологический дефектоскопный ВД-233.300ВМ вихретокового контроля наружных колец подшипника №2822. Руководство по эксплуатации»;

МКИЯ.427672.317-01 РЭ     «Модуль технологический дефектоскопный

ВД-233.100ВМ1 вихретокового контроля наружных колец подшипника №2822. Руководство по эксплуатации»;

МКИЯ.427672.318-01 РЭ     «Модуль

ВД-233.200ВМ1 вихретокового контроля наружных по эксплуатации»;

МКИЯ.427672.319-01 РЭ     «Модуль

ВД-233.300ВМ1 вихретокового контроля наружных по эксплуатации»;

МКИЯ.427672.320 РЭ «Модуль технологический дефектоскопный ВД-233.100А1 вихретокового контроля наружных колец подшипника №2317. Руководство по эксплуатации»;

МКИЯ.427672.321 РЭ «Модуль технологический дефектоскопный ВД-233.200А1 вихретокового контроля наружных колец подшипника №2317. Руководство по эксплуатации»;

МКИЯ.427672.320-01 РЭ     «Модуль технологический дефектоскопный

ВД-233.100АМ1 вихретокового контроля наружных колец подшипника №2317. Руководство по эксплуатации»;

МКИЯ.427672.321-01 РЭ     «Модуль технологический дефектоскопный

ВД-233.200АМ1 вихретокового контроля наружных колец подшипника №2317. Руководство по эксплуатации»;

МКИЯ.427672.322 РЭ «Модуль технологический дефектоскопный ВД-233.100А2 вихретокового контроля наружных колец подшипника №2520. Руководство по эксплуатации»;

МКИЯ.427672.323 РЭ «Модуль технологический дефектоскопный ВД-233.200А2 вихретокового контроля наружных колец подшипника №2520. Руководство по эксплуатации»;

МКИЯ.427672.322-01 РЭ     «Модуль технологический дефектоскопный

ВД-233.100АМ2 вихретокового контроля наружных колец подшипника №2520. Руководство по эксплуатации»;

МКИЯ.427672.323-01 РЭ     «Модуль технологический дефектоскопный

ВД-233.200АМ2 вихретокового контроля наружных колец подшипника №2520. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к комплексам дефектоскопным автоматизированным ВД-233.1М

ТУ 4276-127-20883295-2014 «Комплекс дефектоскопный автоматизированный ВД-233.1М. Технические условия»;

EN 12080+A1:2010 «Железнодорожный транспорт. Буксы. Подшипники качения».

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15 Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27 Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27 телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

E-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской   области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Регистрационный № 48986-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы вихретоковые автоматизированные для роликов ВД-211.5М, ВД-211.51М, ВД-211.15М

Назначение средства измерений

Дефектоскопы вихретоковые автоматизированные для роликов ВД-211.5М, ВД-211.51М, ВД-211.15М (далее - дефектоскопы) предназначены для выявления и определения поверхностных дефектов цилиндрических роликов, входящих в состав подшипников качения, используемых в буксовых узлах грузовых и пассажирских вагонов, тепловозов и электровозов на предприятиях железнодорожного транспорта.

Описание средства измерений

Принцип действия дефектоскопов основан на возбуждении с помощью вихретоковых преобразователей ( далее по тексту - ВП) в контролируемом ролике вихревых токов и регистрации изменений параметров вихревых токов при прохождении ВП над дефектом. Если ВП находится над дефектом, изменение параметров вихревых токов формируют в ВП выходной сигнал дефекта, который усиливается и обрабатывается в электронном блоке. Результаты контроля высвечиваются на дисплее в виде условных единиц характеризующих величину выходного сигнала дефекта. При превышении сигналом предварительно установленного порогового значения, включаются световой и звуковой индикаторы дефекта.

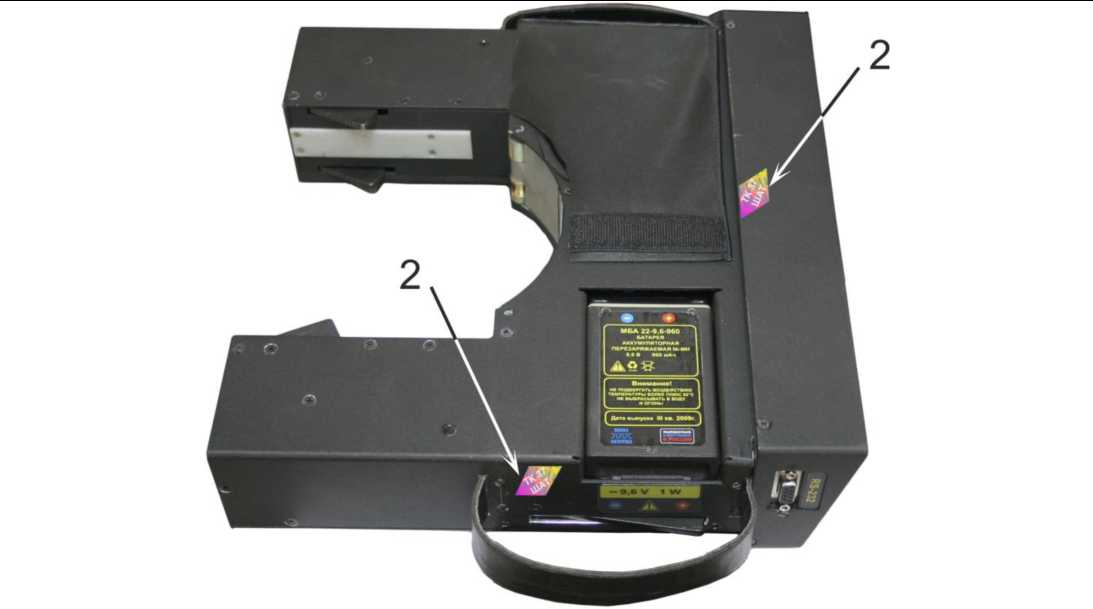

Фотография общего вида дефектоскопов приведена на рисунке 1.

Рисунок 1 - Общий вид дефектсокопов.

Конструктивно дефектоскопы состоят из электромеханического и электронного блоков. Блоки соединяются между собой с помощью двух жгутов и кабеля демагнитезатора. Контролируемый ролик загружается в дефектоскоп через подающую кассету, затем проходит через демагнитезатор, где размагничивается и поступает в зону контроля. В зоне контроля производится сканирование цилиндрической поверхности ролика вихретоковым преобразователем. Сигнал с выхода ВП подаётся в эдектронный блок. Результаты контроля высвечиваются на жидкокристалическом дисплее в % от установленного порогового значения, включаются световой и звуковой индикаторы дефекта. В дефектоскопе предусмотрена автоматическая разбраковка роликов на годные и брак в соответствии с установленным порогом.

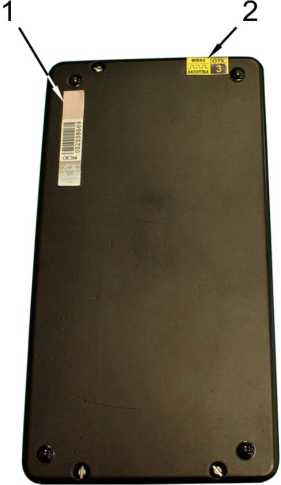

На рисунке 2 цифрами «1» и «2» обозначены места пломбировки для защиты от

несанкционированного доступа.

1 2

Рисунок 2 - Места пломбировки

Дефектоскопы выпускаются в следующих модификациях:

Таблица 1.

	Модификация
	ВД-211.5М	ВД-211.15М	ВД-211.51М
Область применения	Для неразрушающего контроля цилиндрических роликов из состава подшипников качения № 2726	Для неразрушающего контроля цилиндрических роликов из состава подшипников качения № 2536	Для   неразрушающего контроля цилиндрических роликов из состава подшипников качения № 2532
Размер роликов, мм	диаметр 32 длина 52	диаметр 34 длина 55	диаметр 32 длина 52
Количество роликов, шт.	14	18	18
Исполнение	Совместное исполнение электромеханического и электронного блоков

Программное обеспечение

Работа дефектоскопов осуществляется под управлением встроенного программного обеспечения (ПО). Встроенное ПО вычисляет непосредственный результат измерения. При этом аппаратная и программная части дефектоскопа, работая совместно, обеспечивают заявленные точности результатов измерений.

Встроенное ПО каждого экземпляра дефектоскопа содержит массивы (таблицы), учитывающие конструктивные особенности вихретоковых преобразователей и измерительного тракта конкретного дефектоскопа. С помощью этих таблиц осуществляется преобразование (в цифровой форме) электрического сигнала, поступающего с вихретокового преобразователя в выходной сигнал дефекта в виде условных единиц. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого дефектоскопа будет своим.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

Идентификационное наименование ПО появляется при включении дефектоскопа, а номер версии при последующем нажатии кнопки «<».

Идентификационные признаки ПО соответствуют данным, приведенным в таблице 2.

Таблица 2

Наименование ПО	Идентификаци онное наименование ПО	Номер версии (идентификацио нный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатор а ПО
ВД-211.5М	.5М	V 10	*
ВД-211.51М	.51М	V 10	*
ВД-211.15М	.15М	V 10	*

* После изготовления дефектоскопа доступ к встроенному ПО со стороны пользователя и (или)

В комплект поставки дефектоскопа входит ПО РМД-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с дефектоскопа. Передача информации осуществляется только в одном направлении - от дефектоскопа к ЭВМ с подтверждением.

Технологическая информация содержит заводские номера подшипника, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования дефектоскопа по их назначению.

ПО РМД-1 не влияет на работу дефектоскопа, не изменяет встроенное ПО дефектоскопа. ПО РМД-1 является метрологически незначимым.

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблице 3.

Таблица 3.

Наименование параметра	Значение параметра
Минимальные размеры выявляемого искусственного дефекта на поверхности роликов, мм, не более - ширина	0,2;
- глубина	0,02;
- длина	3,0.
Пределы допускаемой основной относительной погрешности измерения глубины искусственного дефекта на поверхности ролика, %	От минус 4,0 до 15,0
Питание дефектоскопа: - напряжение, В	220 ± 20
- частота, Гц	50 ± 0,5
Ток, потребляемый дефектоскопом, А, не более	5
Средняя наработка на отказ, ч, не менее	700
Срок службы, лет, не менее	6
Габаритные размеры (длина х ширина х высо-та), мм, не более	860х800х600
Масса, кг, не более	64
Рабочие условия применения:	группа 3 по ГОСТ 22261-94
- температура окружающего воздуха, °С	От плюс 5 до плюс 40
- относительная влажность воздуха, %	90 при температуре плюс 25 °С
- атмосферное давление, кПа	от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность дефектоскопа.

Комплектность средства измерений

Таблица 4.

Наименование	Количество
	Модификация
	ВД-211.5М	ВД-211.15М	ВД-211.51М
Дефектоскоп вихретоковый автоматизированный для роликов ВД-211.5М	1 шт.	—	—
Дефектоскоп вихретоковый автоматизированный для роликов ВД-211.15М	---	1 шт.	—
Дефектоскоп вихретоковый автоматизированный для роликов ВД-211.51М	---	---	1 шт.
Пульт управления	1 шт.	1 шт.	1 шт.
Комплект стандартных образцов предприятия СОП-НО-9ОЗ	1 шт.	---	1 шт.
Комплект стандартных образцов предприятия СОП-НО-903. Паспорт	1 экз.	---	1 экз.
Комплект стандартных образцов предприятия СОП-НО-915	---	1 шт.	---
Комплект стандартных образцов предприятия СОП-НО-915. Паспорт	---	1 экз.	---
Батарея аккумуляторная перезаряжаемая никель-металлогидридная 9,6 В 1200 мА-ч (в составе пульта управления)	1 шт.	1 шт.	1 шт.
Батареи аккумуляторные перезаряжаемые никель-металлогидридные. Руководство по эксплуатации	1 экз.	1 экз.	1 экз.
Кабель-удлинитель последовательного порта DB9	1 шт.	1 шт.	1 шт.
Кабель сетевой «Евростандарт» 10 А	1 шт.	1 шт.	1 шт.
Кассета для роликов	2 шт.	2 шт.	2 шт.
Лоток для роликов	2 шт.	2 шт.	2 шт.
Станция зарядная (в комплекте)	1 шт.*	1 шт.*	1 шт.*
Адаптер для зарядки аккумуляторных батарей	1 шт.	1 шт.	1 шт.
Компакт-диск «Пакет программ РМД-1»	1 шт.	1 шт.	1 шт.
Пакет программ РМД-1. Руководство по эксплуатации	1 экз.	1 экз.	1 экз.
Упаковочная тара	1 шт.	1 шт.	1 шт.
Руководство по эксплуатации	1 экз.	1 экз.	1 экз.
Формуляр	1 экз.	1 экз.	1 экз.
Методикой поверки	1 экз.

*Поставляется по отдельному заказу

Сведения о методиках (методах) измерений

МКИЯ.427672.013 РЭ «Дефектоскоп вихретоковый ВД-211.5М. Руководство по эксплуатации»;

МКИЯ.427672.014 РЭ «Дефектоскоп вихретоковый ВД-211.51М. Руководство по эксплуатации»;

МКИЯ.427672.015 РЭ «Дефектоскоп вихретоковый

ВД-211.15М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к дефектоскопам вихретоковым автоматизированным для роликов ВД-211.5М, ВД-211.51М, ВД-211.15М

ТУ 4276-020-20883295-2001» Дефектоскопы вихретоковые автоматизированные. Технические условия»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27

Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27 телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

E-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-56-33, факс: (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Лист № 1 Регистрационный № 22618-02 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы вихретоковые ВД-213

Назначение средства измерений

Дефектоскопы вихретоковые ВД-213 (далее - дефектоскопы) предназначены для выявления и оценки глубины:

• - поверхностных дефектов в деталях, заготовках и готовых изделиях из ферромагнитных металлов и сплавов с шероховатостью поверхности Rz по ГОСТ 2789-73 не более 320 мкм;

• - поверхностных дефектов в деталях из неферромагнитных металлов и сплавов (медь, латунь, алюминий и т.д.) с высоким значением удельной электрической проводимости;

• - поверхностных дефектов в деталях из неферромагнитных металлов и сплавов (титан, легированные стали и т.д.) с невысоким значением удельной электрической проводимости;

• - поверхностных дефектов в деталях из ферромагнитных металлов и сплавов цилиндрической формы с радиусом кривизны более 14 мм.

Описание средства измерений

Конструктивно дефектоскоп представляет из себя электронный блок, размещённый в металлическом корпусе, к которому с помощью гибкого провода подсоединён вихретоковой преобразователь (ВП). С задней стороны корпуса электронного блока подсоединена сменная аккумуляторная батарея, которая подключается к дефектоскопу с помощью пружинных контактов.

Дефектоскоп питается от встроенной малогабаритной аккумуляторной батареи и относится к приборам переносного типа.

Принцип действия дефектоскопа основан на возбуждении с помощью ВП в контролируемой детали вихревых токов и регистрации изменений параметров вихревых токов при прохождении ВП над дефектом. Если ВП находится над дефектом, изменение параметров вихревых токов формируют в ВП выходной сигнал дефекта, который усиливается и обрабатывается в электронном блоке. Результаты контроля высвечиваются на дисплее в виде условных единиц характеризующих величину выходного сигнала дефекта. При превышении сигналом предварительно установленного порогового значения, включаются световой и звуковой индикаторы дефекта.

Дефектоскоп выпускается в двух модификациях: ВД-213.1 и ВД-213.3.

В дефектоскопах модификации ВД-213.1 для визуального отображения результатов измерений использован двухстрочный жидкокристаллический дисплей.

В дефектоскопах модификации ВД-213.3 для визуального отображения значения глубины найденного дефекта использован графический жидкокристаллический дисплей.

Программное обеспечение

Работа дефектоскопа осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от дефектоскопа не функционирует. Встроенное ПО вычисляет непосредственный результат измерения.

Встроенное ПО каждого экземпляра дефектоскопа содержит массивы (таблицы), учитывающие конструктивные особенности и параметры измерительного тракта конкретного дефектоскопа. С помощью этих таблиц осуществляется преобразование (в цифровой форме) сигнала дефекта, поступающего с ВП, регистрирующего изменение параметров вихревых токов. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого дефектоскопа будет своим, поэтому на дисплее он не отображается и в таблице отсутствует.

После изготовления дефектоскопа доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея дефектоскопа согласно таблице, где х - любые символы, идентифицирующие метрологически незначимую часть ПО.

Дефектоскоп	Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программ-много обеспечения	Алгоритм вычисления цифрового идентификатора
ВД-213.1	ВД-213.1	ВД-213.1	V15
ВД-213.3	ВД-213.3	ВД-213.3	001.ххх

Для ВД-213.1 идентификационное наименование ПО появляется при включении дефектоскопа, а номер версии ПО появляются при последующем нажатии кнопки «режим-».

Для ВД-213.3 идентификационное наименование ПО появляется при включении дефектоскопа, а номер версии ПО появляются при последующем нажатии кнопки «<».

В комплект поставки дефектоскопа входит ПО РМД-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с дефектоскопа. Передача информации осуществляется только в одном направлении - от дефектоскопа к ЭВМ с подтверждением.

Технологическая информация содержит заводские номера деталей, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования дефектоскопа по его назначению.

ПО РМД-1 не влияет на работу дефектоскопа, не изменяет встроенное ПО дефектоскопа. ПО РМД-1 является метрологически незначимым.

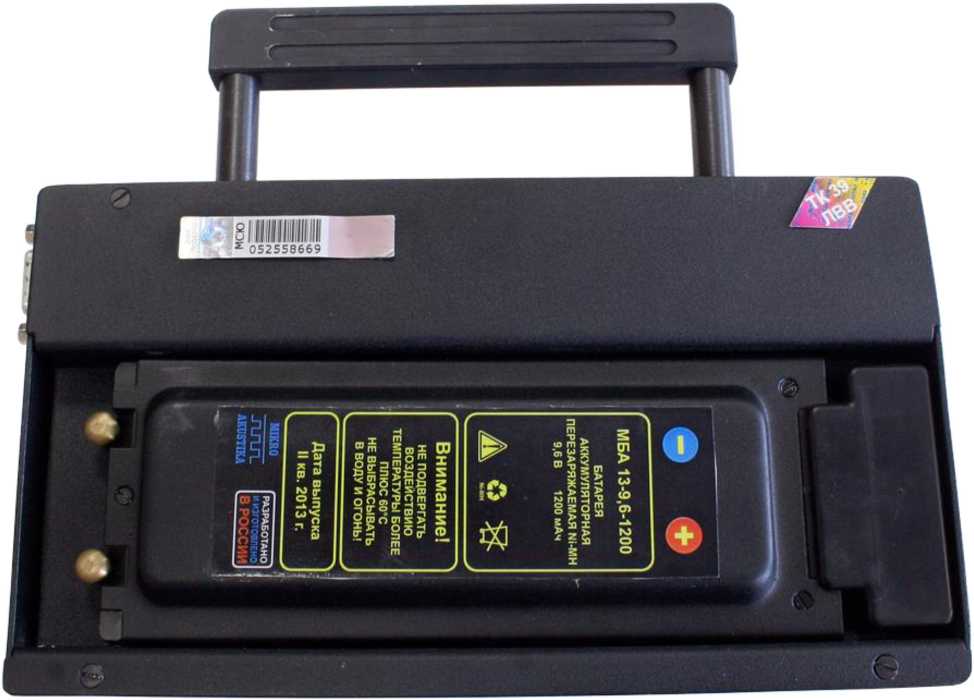

Общий вид средства измерений

Примечание: стрелками (1) обозначено место для размещения поверительного клейма в виде наклейки; стрелками (2) обозначено место пломбировки для защиты от несанкционированного доступа.

Метрологические и технические характеристики

Наименование характеристики	Значение характеристики
Минимальные размеры поверхностного искусственного дефекта выявляемого на образце с шероховатостью поверхности Ra не более 1,25 мкм, мм	ширина - 0,002 глубина - 0,2
Минимальные размеры поверхностного искусственного дефекта выявляемого на образце с шероховатостью поверхности Rz не более 320 мкм, мм	ширина - 0,1 глубина - 1,0
Минимальная длина выявляемого искусственного дефекта, мм, не более	5,0
Пределы допускаемой относительной погрешности измерения глубины поверхностного искусственного дефекта, %	±20
Максимальный ток потребляемый дефектоскопом ВД-213.1 от встроенной аккумуляторной батареи, мА, не более	50
Максимальный ток потребляемый дефектоскопом ВД-213.3 от встроенной аккумуляторной батареи, мА, не более	80
Продолжительность непрерывной работы дефектоскопа без подзарядки, ч, не менее	12
Средняя наработка на отказ, ч, не менее	2000
Установленный срок службы, лет	6
Габаритные размеры дефектоскопа ВД-213.1 в чехле (длинахширинахвысота), мм, не более	220x110x50
Габаритные размеры дефектоскопа ВД-213.3 в чехле (длинахширинахвысота), мм, не более	270x110x80
Масса дефектоскопа ВД-213.1 с аккумуляторной батареей, кг, не более	1,1
Масса дефектоскопа ВД-213.3 с аккумуляторной батареей, кг, не более	1,2
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	группа 4 по ГОСТ 22261-94 от минус 10 до плюс 50 90 при температуре плюс 30°С от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность дефектоскопа.

Комплектность средства измерений

Наименование изделия	Обозначение	Количество
Дефектоскоп вихретоковый ВД-213.1
1. Дефектоскоп вихретоковый ВД-213.1	МКИЯ.427672.013	1
2. Кабель-удлинитель последовательного порта DB-9	МВД 101.250	1
3. Адаптер для зарядки аккумуляторных батарей	МАБ 113	1
4. Батарея аккумуляторная 9,6 В (в составе дефектоскопа)	МБА 8-9,6-700	1
5. Батареи аккумуляторные перезаряжаемые никель-металлогидридные. Руководство по эксплуатации	МБА РЭ	1
6. Компакт-диск «Пакет программ РМД-1»	МКИЯ.НД-03 ПО	1
7. Пакет программ РМД-1. Руководство по эксплуатации	МКИЯ.НД-03 РЭ	1
8. Станция зарядная*	МСЗ 130.21.1	1
9. Транспортная тара	ВД 213.1 - Я1	1
10. Дефектоскоп вихретоковый ВД-213.1. Руководство по эксплуатации	МКИЯ.427672.013 РЭ	1
11. Дефектоскоп вихретоковый ВД-213.1. Формуляр	МКИЯ.427672.013 ФО	1
12. Дефектоскопы вихретоковые ВД-213 (варианты исполнения ВД-213.1 и ВД-213.3). Методика поверки	МП-213-2001	1
13. Комплект насадок	МП 928, МП 928-01, МП 928-02, МП 931	1
14. Насадка для контроля галтели колеса	МНК 316	1
15. Насадка для контроля плоских поверхностей	МНК 318	1

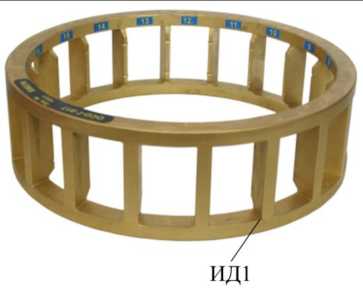

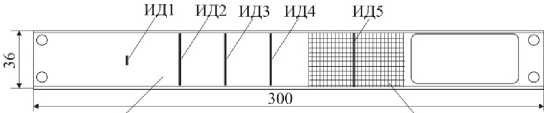

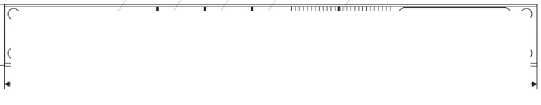

16. Стандартный образец предприятия СОП-НО-О37	МСО 037 (сталь 45)	1
17. Стандартный образец предприятия СОП-НО-О37. Паспорт	МСО 037 ПС	1
18. Стандартный образец предприятиСОП-НО-О38	МСО 038 (сталь 20)	1
19. Стандартный образец предприятия СОП-НО-О38. Паспорт.	МСО 038 ПС	1
Дефектоскоп вихретоковый ВД-213.3
1. Дефектоскоп вихретоковый ВД-213.3	МКИЯ.427672.014	1
2. Кабель-удлинитель последовательного порта DB-9	МВД 101.250	1
3. Адаптер для зарядки аккумуляторных батарей	МАБ 113	1
4. Батарея аккумуляторная 9,6 В (в составе дефектоскопа)	МБА 13-9,6-1200	1
5. Батареи аккумуляторные перезаряжаемые никель-металлогидридные. Руководство по эксплуатации	МБА РЭ	1
6. Компакт-диск «Пакет программ РМД-1»	МКИЯ.НД-03 ПО	1
7. Пакет программ РМД-1. Руководство по эксплуатации	МКИЯ.НД-03 РЭ	1
8. Станция зарядная*	МСЗ 130.21.1	1
9. Транспортная тара	ВД 213.3 - Я1	1
10. Дефектоскоп вихретоковый ВД-213.3. Руководство по эксплуатации	МКИЯ.427672.014 РЭ	1

Наименование изделия	Обозначение	Количес тво
11. Дефектоскоп вихретоковый ВД-213.3. Формуляр	МКИЯ.427672.014 ФО	1
12. Дефектоскопы вихретоковые ВД-213 (варианты исполнения ВД-213.1 и ВД-213.3). Методика поверки	МП-213-2001	1
13. Комплект насадок	МП 928, МП 928-01, МП 928-02, МП 931	1
14. Насадка для контроля галтели колеса	МНК 316	1
15. Насадка для контроля плоских поверхностей	МНК 318	1
16. Стандартный образец предприятия СОП-НО-О37	МСО 037 (сталь 45)	1
17. Стандартный образец предприятия СОП-НО-О37. Паспорт	МСО 037 ПС	1
18. Стандартный образец предприятия СОП-НО-О38	МСО 038 (сталь 20)	1
19. Стандартный образец предприятия СОП-НО-О38. Паспорт	МСО 038 ПС	1
* Поставляется по отдельному заказу.

Сведения о методиках (методах) измерений

МКИЯ.427672.013 РЭ «Дефектоскоп    вихретоковый    ВД-213.1.    Руководство

по эксплуатации»;

МКИЯ.427672.014 РЭ «Дефектоскоп    вихретоковый    ВД-213.3.    Руководство

по эксплуатации».

Нормативные и технические документы, устанавливающие требования к дефектоскопам вихретоковым ВД-213

1 ТУ 4276-032-20883295-2001 «Дефектоскопы вихретоковые ВД-213. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27 Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27 телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

E-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской   области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мультиметры цифровые В7-358.250

Назначение средства измерений

Мультиметры цифровые В7-358.250 (далее - мультиметр) предназначены для измерений:

• -  среднеквадратических значений напряжения переменного тока;

• -  среднеквадратических значений силы переменного тока;

• -  напряжения и силы постоянного тока положительной и отрицательной полярности;

• -  частоты, напряжения и силы переменного тока;

• -  сопротивления постоянному току.

Описание средства измерений

Принцип действия мультиметра основан на преобразовании входных значений измеряемой величины в цифровой код. Результат измерения отображается на жидкокристаллическом дисплее. Мультиметр позволяет проверять целостность электрических цепей и тестировать p-n переходы со звуковой индикацией.

Конструктивно мультиметр представляет собой переносной прибор настольного исполнения. Органы управления, индикации и присоединения мультиметра расположены на верхней панели.

Мультиметр питается от встроенной литий-полимерной аккумуляторной батареи напряжением 3,7 В и ёмкостью не менее 3500 мА^ч. Зарядку аккумуляторной батареи производят с помощью встроенного зарядного устройства мультиметра, питание на который подается от адаптера 220 В - USB через соединитель, находящийся на задней панели мультиметра.

Общий вид и схема пломбировки мультиметров от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 1.

Программное обеспечение

Работа мультиметра осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от аппаратной части не функционирует. Встроенное ПО вычисляет непосредственный результат измерений. При этом аппаратная и программная части мультиметра, работая совместно, обеспечивают заявленные точности результатов измерений.

Встроенное ПО каждого экземпляра мультиметра содержит массивы (таблицы), учитывающие конструктивные особенности мультиметра и измерительного тракта конкретного мультиметра. С помощью этих таблиц осуществляется преобразование (в цифровую форму) входных значений измеряемой величины. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого экземпляра мультиметра будет своим, поэтому на дисплее он не отображается.

Конструкция мультиметра исключает возможность несанкционированного влияния на ПО мультиметра и измерительную информацию.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	В7-358.250
Номер версии (идентификационный номер) ПО	не ниже 1.01

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Лист № 3 Всего листов 7 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики (диапазоны измерений)

Наименование характеристики	Значение характеристики
Диапазоны измерений среднеквадратических значений силы переменного тока, в диапазоне частот от (30 до^ 104) Гц, А	от 0 до 0,2 от 0 до 2 от 0 до 20
Диапазоны измерений среднеквадратических значений напряжения переменного тока, В: в диапазоне частот от (30 до 104 ) Гц	от 0 до 2 от 0 до 20 от 0 до 200
в диапазоне частот от (30 до^ 103) Гц	от 0 до 650
Диапазоны измерений значений напряжения постоянного тока, В	от 0 до 0,2 от 0 до 2 от 0 до 20 от 0 до 200 от 0 до 650
Диапазоны измерений значений силы постоянного тока, А	от 0 до 0,002 от 0 до 0,02 от 0 до 0,2 от 0 до 2 от 0 до 20
Диапазоны измерений значений частоты напряжения переменного тока, Гц в диапазоне измерений: от 0 до 2 В от 0 до 20 В от 0 до 200 В	от 30 до 1 • 104
от 0 до 650 В (так правильно или нет исходя что например только на частоте от 30 до 1-103)	30 до 1403
Диапазоны измерений значений частоты силы переменного тока, Гц, в диапазоне измерений: от 0 до 0,2 А от 0 до 2 А от 0 до 20 А	от 30 до 1-104
Диапазоны измерений значений сопротивления постоянному току, Ом	от 0 до 2^ 103 от 0 до 20-103 от 0 до 200^ 103 от 0 до 2^ 106

Таблица 3 - Метрологические характеристики (пределы допускаемой основной абсолютной погрешности измерений)

Наименование характеристики	Значение характеристики
	Диапазоны измерений	Значение погрешности
Напряжение постоянного тока, В	от 0 до 0,2	±0,2 мВ
	от 0 до 2	±2 мВ
	от 0 до 20	±20 мВ
	от 0 до 200	±200 мВ
	от 0 до 650	±1000 мВ
Сила постоянного тока, А	от 0 до 0,002	±0,002 мА
	от 0 до 0,02	±0,02 мА
	от 0 до 0,2	±0,2 мА
	от 0 до 2	±2 мА
	от 0 до 20	±50 мА
Среднеквадратическое значение напряжения переменного тока, В	от 0 до 2	±10 мВ
	от 0 до 20	±100 мВ
	от 0 до 200	±1000 мВ
	от 0 до 650	±5000 мВ
Среднеквадратическое значение силы переменного тока, А	от 0 до 0,2	±1 мА
	от 0 до 2	±10 мА
	от 0 до 20	±100 мА
Частота напряжения переменного тока, Гц	от 30 до 100 включ.	±0,3 Гц
	св. 100 до 10000	±2 Гц
	от 30 до 100 включ. (для предела «0-650 В»)	±0,3 Гц
	св. 100 до 1000 (для предела «0-650 В»)	±2 Гц
Частота силы переменного тока, Гц	от 30 до 100 включ.	±0,3 Гц
	св. 100 до 10000	±2 Гц
Сопротивление постоянному току, кОм	от 0 до 0,25 включ.	±1 Ом
	св. 0,25 до 0,8 включ.	±2 Ом
	св. 0,8 до 2	±3 Ом
	от 0 до 2,5 включ.	±0,01 кОм
	св. 2,5 до 8 включ.	±0,02 кОм
	св. 8 до 20	±0,03 кОм
	от 0 до 25 включ.	±0,1 кОм
	св. 25 до 80 включ.	±0,2 кОм
	св. 80 до 200	±0,3 кОм
	от 0 до 250 включ.	±1 кОм
	св. 250 до 800 включ.	±2 кОм
	св. 800 до 2000	±3 кОм

Таблица 4 - Метрологические характеристики (пределы допускаемой дополнительной абсолютной погрешности измерений, обусловленной отклонением температуры воздуха от нормально допустимой)

Наименование характеристики	Значение характеристики
	Диапазоны измерений	Значение погрешности
Напряжение постоянного тока, В	от 0 до 0,2	±0,1 мВ на 10 °С
	от 0 до 2	±1 мВ на 10 °С
	от 0 до 20	±10 мВ на 10 °С
	от 0 до 200	±100 мВ на 10 °С
	от 0 до 650	±500 мВ на 10 °С
Сила постоянного тока, А	от 0 до 0,002	±0,001 мА на 10 °С
	от 0 до 0,02	±0,01 мА на 10 °С
	от 0 до 0,2	±0,1 мА на 10 °С
	от 0 до 2	±1 мА на 10 °С
	от 0 до 20	±25 мА на 10 °С
Среднеквадратическое значение напряжения переменного тока, В	от 0 до 2	±5 мВ на 10 °С
	от 0 до 20	±50 мВ на 10 °С
	от 0 до 200	±500 мВ на 10 °С
	от 0 до 650	±2000 мВ на 10 °С
Среднеквадратическое значение силы переменного тока, А	от 0 до 0,2	±0,5 мА на 10 °С
	от 0 до 2	±5 мА на 10 °С
	от 0 до 20	±50 мА на 10 °С
Частота напряжения переменного тока, Гц	от 30 до 100 включ.	±0,1 Гц
	св. 100 до 10000	±1 Гц
	от 30 до 100 включ. (для предела «0-650 В»)	±0,1 Гц
	св. 100 до 1000 (для предела «0-650 В»)	±1 Гц
Частота силы переменного тока, Гц	от 30 до 100 включ.	±0,1 Гц
	св. 100 до 10000	±1 Гц
Сопротивление постоянному току, кОм	от 0 до 2	±1 Ом на 10 °С
	от 0 до 20	±10 Ом на 10 °С
	от 0 до 200	±100 Ом на 10 °С
	от 0 до 2000	±1 кОм на 10 °С

Таблица 5 - Технические характеристики средства измерений

Наименование характеристики	Значение характеристики
Сопротивление изоляции корпуса мультиметра, не менее, МОм	20
Средняя наработка на отказ, не менее, ч	4000
Установленный срок службы, не менее, лет	6
Масса, не более, кг	0,75
Габаритные размеры, не более, мм	50x105x200
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795)
Рабочие условия применения - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	группа 3 по ГОСТ 22261-94 от +5 до +40 90 при температуре +25°С от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность мультиметра.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование изделия	Обозначение	Количество
1. Мультиметр цифровой В7-358.250	МКИЯ.422160.001	1
2. Провод соединительный со щупом		2
3. Адаптер 220 В - USB (5 B. 1 A)*		1
4. Кабель USB 2.0 А - В (m - m)		1
5. Вставка плавкая ВП2Б-1-3,15 AF		2
6. Транспортная тара	В7-358.250/Я1	1
7. Мультиметр цифровой В7-358.250. Руководство по эксплуатации	МКИЯ.422160.001 РЭ	1
8. Мультиметр цифровой В7-358.250. Формуляр	МКИЯ.422160.001 ФО	1
9. Мультиметры цифровые В7-358.250. Методика поверки	МКИЯ.422160.001 МП	1

*Допускается комплектовать мультиметр адаптером с током более 1 А

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым В7-358.250

ГОСТ 8.022-91 ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140^-16 ...30А;

Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10^-8 до 100 А в диапазоне частот от 1-10^-1 до 1-10⁶ Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575;

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;

ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот 140^-2 .. .210⁹ Гц;

Государственная поверочная схема для средств измерений электрического сопротивления, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146;

ТУ 4221-136-20883295-2015 «Мультиметр цифровой В7-358.250. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15 Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27 Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27 телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

E-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Лист № 1 Регистрационный № 41170-09 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вольтметры цифровые универсальные В7-358

Назначение средства измерений

Вольтметры цифровые универсальные В7-358 (далее - вольтметр) предназначены для измерений:

• -  переменного напряжения;

• -  переменного тока;

• -  напряжения и силы постоянного тока;

• -  частоты переменного напряжения;

• -  сопротивления постоянному току;

• - температуры.

Описание средства измерений

Принцип действия вольтметра основан на преобразовании входных значений измеряемой величины в цифровой код. Результат измерения отображается на дисплее вольтметра. Вольтметр позволяет одновременно отображать результаты измерения значений напряжения, тока и частоты.

Конструктивно вольтметр представляет собой переносной прибор настольного исполнения. Органы управления, индикации и присоединения вольтметра расположены на передней панели, выполненной из алюминиевого сплава, к которой крепится блок электронных плат и рама. Электронные платы и расположенный на раме блок питания закрыты унифицированным корпусом из ударопрочного полистирола. Задняя панель из полистирола крепится к раме винтами и фиксирует корпус.

Предусмотрен выпуск вольтметров трех модификаций: В7-358.241, В7-358.242, В7-358.243.

Модификации различаются типом организации электропитания:

В7-358.242 и В7-358.243 питаются от сети переменного тока напряжением 220 В, частотой 50 Гц;

В7-358.241 питается от встроенной никель металлогидридной аккумуляторной батареи напряжением 7,2 В и ёмкостью 1350 А^час,

модификации В7-358.241, В7-358.242 имеют гальванически связанные измерительные каналы,

В7-358.243 имеет гальванически развязанные измерительные каналы.

Технические и метрологические характеристики у модификаций одинаковые.

Программное обеспечение

Работа вольтметра осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от вольтметра не функционирует.

Конструкция вольтметра исключает возможность несанкционированного влияния на ПО вольтметра и измерительную информацию. Уровень защиты встроенного ПО - высокий.

В комплект поставки вольтметра входит ПО УПМ, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с вольтметра. Передача информации осуществляется только в одном направлении - от вольтметра к ЭВМ. ПО УПМ не влияет на работу вольтметра, не изменяет встроенное ПО вольтметра. ПО УПМ является метрологически незначимым.

Метрологические и технические характеристики

Наименование характеристики	Значение характеристики
Диапазон измерений переменного тока, А,	от 0 до 0,002
в диапазоне частот от 30 до1 • 104 Гц	от 0 до 0,02 от 0 до 0,2 от 0 до 2 от 0 до 20
Диапазон измерений напряжения переменного	от 0 до 0,2
тока, В, в диапазоне частот от 30 до 2 • 104 Гц	от 0 до 2 от 0 до 20 от 0 до 200 от 0 до 650
Диапазон измерений значений напряжения	от 0 до 0,2
постоянного тока, В	от 0 до 2 от 0 до 20 от 0 до 200 от 0 до 650
Диапазон   измерений   значений   силы	от 0 до 0,002
постоянного тока, А	от 0 до 0,02 от 0 до 0,2 от 0 до 2 от 0 до 20
Диапазон измерений значений частоты, кГц,	от 1-10-2 до 20
напряжения переменного тока амплитудой от	от 1-10-2 до 200
0,1 до 100 В	от 1-10-1 до 2000 от 1 до 5 • 103
Диапазон измерений значений сопротивления	от 1 до 2-103
постоянному току, Ом	от 1 до 20-103 от 1 до 200^ 103 от 1 до 2-106 от 1 до 20-106
Диапазон измерений значений температуры, °С	от минус 50 до 125

Наименование характеристики	Значение характеристики
Пределы допускаемой основной относительной погрешности        при        измерении среднеквадратических     значений     силы переменного тока, среднеквадратических значений    периодического    напряжения, значений напряжения постоянного тока, значений силы постоянного тока, значений сопротивления постоянному току, %	6 X =4 где: X к - верхни X - измерен	: Si +S2 предел ди ное значен	Хк х апазона е.	у -1 )_ измер	, ений;
	измеряемая величина	диапазон измерени й	диапа зон частот , Гц	61		62
	Напряжение постоянного тока	от 0 до 650 В		0,05		0,02
	Сила постоянного тока	от 0 до 200 мА		0,05		0,02
		от 0 до 2 А		0,1		0,05
		от 0 до 20 А		0,2		0,05
	Напряжение переменного тока	от 0 до 650 В	от 30 до 20000	0,5		0,05
	Сила переменного тока	от 0 до 20 А	от 30 до 1000	0,5		0,05
			от 1001 до 10000	0,5- f		0,05 • f
	Электрическ ое сопротивлен ие	от 1 Ом до 20 МОм		0,5		0,1
	где: f - частота измеряемой величины.
Пределы    Sf    допускаемой основной, приведённой к верхнему пределу диапазона измерений,   относительной    погрешности измерения частоты напряжения переменного тока, %, на частотах: 1-10 2 ...20 кГц 1-10 2 ...200 кГц 1-10 1 ...2000 кГц 1 .. .5-103 кГц	± 0,01 ± 0,1
Пределы A t допускаемой основной абсолютной     погрешности     измерения температуры, °С	± 1

Наименование характеристики	Значение характеристики
Пределы    допускаемой    дополнительной
погрешности        при        измерении
среднеквадратических     значений     силы
переменного   тока,   среднеквадратических
значений напряжения переменного тока,
значений напряжения постоянного тока,
	+ 0,5 основной погрешности на каждые 10
значений силы постоянного тока, значений	°С
сопротивления      постоянному      току,
обусловленной отклонением температуры
окружающего воздуха от нормальной до
любого значения в пределах температур,
соответствующих     рабочим     условиям
применения, %.
Электропитание вольтметров В7-358.242, В7-358.243 — сеть переменного тока напряжением
220 В, частотой 50 Гц, мощность потребления от сети — не более 10 В А.
Электропитание вольтметров В7-358.241 —	встроенный источник постоянного тока -
аккумуляторная батарея с номинальным напряжением 7,2 В, мощность потребления от
аккумуляторной батареи — не более 10 Вт
Средняя наработка на отказ, ч, не менее	4000
Установленный срок службы, лет, не менее	6
Масса вольтметров, кг, не более:
В7-358.241	2,1
В7-358.242	1,7
В7-358.243	1,7
Габаритные размеры вольтметров
(длинахширинахвысота), мм, не более
В7-358.241	230x180x100
В7-358.242	230x140x100
В7-358.243	230x140x100
Нормальные условия применения:
- температура окружающего воздуха, °С	от плюс 15 до плюс 25
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа (мм рт. ст.)	от 84 до 106 (от 630 до 795)
Рабочие условия применения	группа 3 по ГОСТ 22261-94
- температура окружающего воздуха, °С	от минус 10 до плюс 40
- относительная влажность воздуха, %	90 при температуре плюс 30°С
- атмосферное давление, кПа (мм рт. ст.)	от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность вольтметра.

Комплектность средства измерений

Наименование изделия	Обозначение	Количество
Вольтметры цифровые универсальные В7-358.241
1. Вольтметр цифровой универсальный В7-358.241	МКИЯ.422127.241	1
2. Батарея аккумуляторная перезаряжаемая никель металлогидридная	МБА 22-7,2-1350	1
3. Зарядное устройство		1
4. Провод соединительный со щупом и изолированным зажимом		2
5. Провод соединительный с переходником и насадкой		4
6. Термопара ЕТР-01А (тип К)		1
7. Полный нуль-модемный кабель RS-232		1
8. Компакт-диск «Пакет программ УПМ»		1
9. Вставка плавкая типа ВП1-1-0,5А F		1
10. Транспортная тара	В7-358/Я1	1
11. Вольтметр цифровой универсальный В7-358.241. Руководство по эксплуатации	МКИЯ.422127.241 РЭ	1
12. Вольтметр цифровой универсальный В7-358.241. Формуляр	МКИЯ.422127.241 ФО	1
13. Вольтметры цифровые универсальные В7-358. Методика поверки	МКИЯ.422127.240 МП	1
Вольтметры цифровые универсальные В7-358.242
1. Вольтметр цифровой универсальный В7-358.242	МКИЯ.422127.242	1
2. Провод соединительный со щупом и изолированным зажимом		2
3. Провод соединительный с переходником и насадкой		4
4. Термопара ЕТР-01А (тип К)		1
5. Полный нуль-модемный кабель RS-232		1
6. Шнур питания		1
7. Компакт-диск «Пакет программ УПМ»		1
8. Вставка плавкая типа ВП2Б-1-1А F		1
9. Вставка плавкая типа ВП1-1-0,5А F		1
10. Транспортная тара	В7-358/Я1	1
11. Вольтметр цифровой универсальный В7-358.242. Руководство по эксплуатации	МКИЯ.422127.242 РЭ	1
12. Вольтметр цифровой универсальный В7-358.242. Формуляр	МКИЯ.422127.242 ФО	1
13. Вольтметры цифровые универсальные В7-358. Методика поверки	МКИЯ.422127.240 МП	1
Вольтметры цифровые универсальные В7-358.243
1. Вольтметр цифровой универсальный В7-358.243	МКИЯ.422127.243	1
2. Провод соединительный со щупом и изолированным зажимом		2
3. Провод соединительный с переходником и насадкой		4
4. Термопара ЕТР-01А (тип К)		1
5. Полный нуль-модемный кабель RS-232		1
6. Шнур питания		1
7. Компакт-диск «Пакет программ УПМ»		1
8. Вставка плавкая типа ВП2Б-1-1А F		1

Наименование изделия	Обозначение	Количество
9. Вставка плавкая типа ВП1-1-0,5А F		1
10. Транспортная тара	В7-358/Я1	1
11. Вольтметр цифровой универсальный В7-358.243. Руководство по эксплуатации	МКИЯ.422127.243 РЭ	1
12. Вольтметр цифровой универсальный В7-358.243. Формуляр	МКИЯ.422127.243 ФО	1
13. Вольтметры цифровые универсальные В7-358. Методика поверки	МКИЯ.422127.240 МП	1

Сведения о методиках (методах) измерений

МКИЯ.422127.241 РЭ «Вольтметр цифровой универсальный В7-358.241. Руководство по эксплуатации»;

МКИЯ.422127.242 РЭ «Вольтметр цифровой универсальный В7-358.242. Руководство по эксплуатации»;

МКИЯ.422127.243 РЭ «Вольтметр цифровой универсальный В7-358.243. Руководство по эксплуатации».

Нормативные и технические документы, распространяющиеся на вольтметры цифровые универсальные В7-358.

СТО 20883295-002-2007 «Вольтметры цифровые универсальные В7-358. Стандарт организации»;

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 30А»;

МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10^-8 до 25 А в диапазоне частот от 20 до 1-10⁶ Гц»;

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1^10“² до 2 10⁹ Гц»;

ГОСТ Р 8.764-2011 «ГСИ Государственная поверочная схема для средств измерений электрического сопротивления»;

ГОСТ Р 8.585-2001 «ГСИ Термопары. Номинальные статические характеристики преобразования»;

МКИЯ.422127.240 МП «Вольтметры цифровые универсальные В7-358. Методика поверки».

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27

Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27

телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

E-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Регистрационный № 70969-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники напряжения и тока стабилизированные Б3-700, Б3-800

Назначение средства измерений

Источники напряжения и тока стабилизированные Б3-700, Б3-800 (далее по тексту -источники) предназначены для воспроизведения с нормированной погрешностью выходного напряжения или силы тока в нагрузке (электротехнические изделия или радиоэлектронная аппаратура).

Описание средства измерений

Принцип действия источников основан на преобразовании напряжения сети 220 В, частотой 50 Гц в регулируемые постоянные напряжение и ток и последующей стабилизацией выходного напряжения или тока с помощью специально разработанной схемы, позволяющей свести к минимуму пульсации и нестабильность выходных напряжений и токов.

Конструктивно источник выполнен в виде настольного прибора в литом алюминиевом корпусе, на передней панели которого размещены органы управления, присоединения и средства индикации воспроизводимого напряжения и тока. На задней панели источника расположены шнур питания, предохранители, соединитель порта дистанционного управления (ДУ) и вентиляционные отверстия.

Источники напряжения и тока стабилизированные Б3-700, Б3-800 выпускаются в следующих модификациях:

- со стрелочными индикаторами: Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1;

- со светодиодными индикаторами: Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4, Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4, Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5, Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4, Б3-724.1А, Б3-724.4А, Б3-728.4А;

- с жидкокристаллическими графическими индикаторами: Б3-721.4Х, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х, Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х, Б3-745.4Х,

Б3-746.4Х, Б3-747.4Х, Б3-748.4Х, Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, Б3-756.5Х, Б3-757.5Х,

Б3-791.4Х, Б3-793.4Х, Б3-794.4Х, Б3-796.4Х, Б3-797.4Х, Б3-791.5Х, Б3-793.5Х, Б3-794.5Х,

Б3-796.5Х, Б3-801.5Х, Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х.

Расшифровка условных обозначений источников:

Б3-__. __ Х

а б в г д

а - условное обозначение категории приборов - источники питания;

б - условное обозначение серий источников питания:

• 7 - источники регулируемые и программируемые мощностью менее 1 кВ^А серии Б3-700;

• 8 - источники регулируемые и программируемые мощностью более 1 кВ^А серии Б3-800

в - порядковый двузначный номер модели источника по классификации разработчика.

г - условное обозначение модификаций источников, обладающих определенными конструктивными и схемотехническими особенностями:

1 - группа регулируемых источников со встроенными стрелочными амперметрами и вольтметрами;

1А, 4А - группа регулируемых источников с дистанционным управлением и повышенным быстродействием;

• 3 - группа программируемых источников с прецизионным шагом регулировки тока;

• 4 - группы источников с набором стандартных технических характеристик;

• 5 - группы источников питания повышенной мощности;

д - обозначение интерфейса порта дистанционного управления (при наличии) RS-232 или RS-485 и протоколами обмена PSP или MIKRONET (разработки ООО «Микроакустика»). В условном обозначении модификации источника «X» - обозначение интерфейса и протокола обмена: 232 - RS-232, 232PSP - RS-232PSP, 485 - RS-485.

Модификации источников отличаются друг от друга пределами регулировки выходных напряжений и токов, потребляемой мощностью, габаритными размерами и массой, конкретные значения которых для каждой модификации приведены в таблицах со 2 по 16.

Общий вид и схема пломбировки источников от несанкционированного доступа представлены на рисунках 1-4.

Рисунок 1 - Общий вид источников со стрелочным индикатором модификаций: Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1

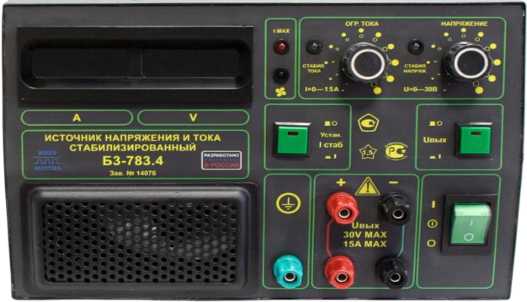

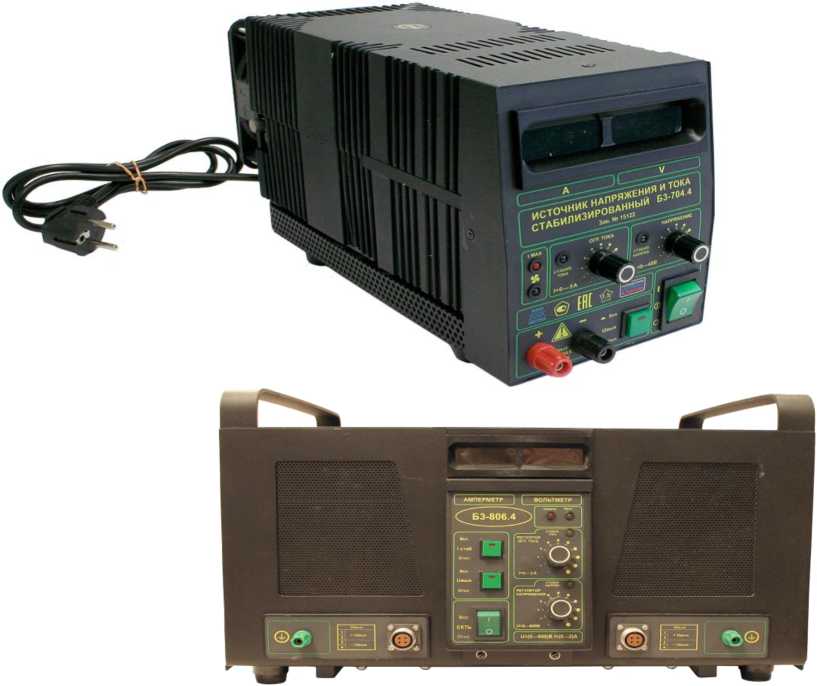

Рисунок 2 - Общий вид источников со светодиодными цифровыми индикаторами модификаций: Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4, Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4, Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5, Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4, Б3-724.1А, Б3-724.4А, Б3-728.4А

Рисунок 3 - Общий вид двухканальных источников с жидкокристаллическим графическим индикаторами модификаций: Б3-721.4Х, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х,

Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х,

Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, Б3-756.5Х, Б3-757.5Х, Б3-791.4Х, Б3-793.4Х, Б3-794.4Х,

Б3-796.4Х, Б3-797.4Х, Б3-791.5Х, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х, Б3-801.5Х, Б3-802.5Х,

Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х

лтм\\ nuw ■Sr-

место

пл ом биров алия

Рисунок 4 - Схема пломбировки источника для защиты от несанкционированного доступа

Программное обеспечение

Источники модификаций со стрелочными индикаторами программного обеспечения не имеют.

Источники модификаций со светодиодными индикаторами и с жидкокристаллическими графическими индикаторами имеют встроенное программное обеспечение (ПО), которое совместно с аппаратной частью источников обеспечивает заявленные точности результатов измерений.

Обозначение встроенного ПО отображается на дисплее программируемых источников. После изготовления источников доступ к встроенному ПО со стороны оператора и (или) других технических (программных) средств полностью исключён встроенными средствами защиты микропроцессоров.

Метрологически значимая часть встроенного ПО каждого экземпляра источников содержит массивы (таблицы), учитывающие конструктивные особенности источников и измерительного тракта конкретного источника. С помощью этих таблиц осуществляется преобразование (в цифровую форму) значений измеряемого тока и напряжения, поступающие с выходных клемм источников.

Идентификационное наименование ПО появляется при включении программируемых источников.

В комплект поставки источников входит ПО УПМ, устанавливаемое на ПЭВМ, управление источниками и регистрация их показаний осуществляется оператором дистанционно с IBM компьютера через имеющийся у источника порт дистанционного управления (ДУ) RS-232 или RS-485, или стандартная программа в составе операционной системы WINDOWS Hyper Terminal.

Если в комплект поставки источников не входит ПО УПМ, управление источниками и регистрация их показаний осуществляется оператором непосредственно с передней панели источника.

ПО УПМ не влияет на работу источников, не изменяет встроенное ПО программируемых источников. ПО УПМ является метрологически незначимым.

Уровень защиты программного обеспечения «высокий» в соответствии Р.50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Б3-7ХХ.4.232 Б3-7ХХ.5.232 Б3-7ХХ.4.485 Б3-7ХХ.5.485 Б3-7ХХ.4.232PSP Б3-7ХХ.5.232PSP Б3-8ХХ.5.232 Б3-8ХХ.5.485 Б3-8ХХ.5.232PSP
Номер версии (идентификационный номер) ПО	1.хх

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными стрелочными индикаторами, выходной мощностью от 100 до 200 Вт

Наименование характеристики	Значение
	М		одификация
	Б3-701.1	Б3-703.1	Б3-704.1	Б3-706.1	Б3-708.1
Диапазон установки выходного напряжения, В	от 0 до 15	от 0 до 30	от 0 до 40	от 0 до 60	от 0 до 120
Диапазон установки выходного тока, А	от 0 до 8	от 0 до 6	от 0 до 5	от 0 до 3	от 0 до 1
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, %	±4
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более	2
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более	10

Таблица 3 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 100 до 200 Вт

Наименование характеристики	Значение
	М		одификация
	Б3-701.4	Б3-703.4	Б3-704.4	Б3-706.4	Б3-708.4
Диапазон установки выходного напряжения,	от 0	от 0	от 0	от 0	от 0
В	до 15	до 30	до 40	до 60	до 120
Диапазон установки выходного тока, А	от 0 до 8	от 0 до 6	от 0 до 5	от 0 до 3	от 0 до 1

Продолжение таблицы 3

Наименование характеристики	Значение
	Модификация
	Б3-701.4	Б3-703.4	Б3-704.4 Б3-706.4	Б3-708.4
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, %	±2
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более	2
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более	10

Таблица 4 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 200 до 250 Вт

Наименование характеристики	Значение
	Модификация
	Б3-711.4	Б3-713.4	Б3-714.4	Б3-716.4	Б3-718.4
Диапазон установки выходного	от 0	от 0	от 0	от 0	от 0
напряжения, В	до 15	до 30	до 40	до 60	до 120
Диапазон установки выходного тока, А	от 0 до 12	от 0 до 8	от 0 до 6	от 0 до 4	от 0 до 2
Пределы допускаемой приведенной погрешности воспроизведения к
максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, %			±2
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более	2
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более	10

Наименование характеристики	Значение
	Модификация
	Б3-781.4	Б3-783.4	Б3-784.4	Б3-786.4	Б3-787.4
Диапазон установки выходного	от 0	от 0	от 0	от 0	от 0
напряжения, В	до 15	до 30	до 40	до 60	до 120
Диапазон установки выходного тока, А	от 0	от 0	от 0	от 0	от 0
	до 25	до 15	до 10	до 8	до 3
Пределы допускаемой приведенной погрешности воспроизведения к
максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, %			±2
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более	5
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более	15

Таблица 6 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 500 до 600 Вт

Наименование характеристики	Значение
	Модификация
	Б3-781.5	Б3-783.5	Б3-784.5	Б3-786.5
Диапазон установки выходного напряжения, В	от 0 до 15	от 0 до 30	от 0 до 40	от 0 до 60
Диапазон установки выходного тока, А	от 0 до 35	от 0 до 20	от 0 до 15	от 0 до 10
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазону воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, %	±2
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более	10
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более	30

Наименование характеристики	Значение
	Модификация
	Б3-751.4	Б3-753.4	Б3-754.4	Б3-756.4	Б3-757.4
Диапазон установки выходного	от 0,01	от 0,1	от 0,1	от 0,1	от 0,1
напряжения, В	до 15,00	до 30,0	до 40,0	до 60,0	до 120,0
Диапазон установки выходного тока, А	от 0,1	от 0,1	от 0,1	от 0,01	от 0,01
	до 40,0	до 25,0	до 20,0	до 12,00	до 6,00
Пределы допускаемой приведенной погрешности воспроизведения к
максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, %			±2
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более	5
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более	10	10	10	10	5

Таблица 8 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, выходной мощностью от 1200 до 1800 Вт в каждом канале

Наименование характеристики	Значение
	Модификация
	Б3- 801.4	Б3- 802.4	Б3- 803.4	Б3- 804.4	Б3- 805.4	Б3- 806.4
Диапазон установки выходного напряжения, В	от 0 до 40	от 0 до 150	от 0 до 350	от 0 до 80	от 0 до 30	от 0 до 600
Диапазон установки выходного тока, А	от 0 до 40	от 0 до 10	от 0 до 5	от 0 до 20	от 0 до 50	от 0 до 2
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра и амперметра источника) напряжения и тока на выходе источника, %	±2
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более	10	20	50	20	10	50
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более	50

		Значение
Наименование характеристики		Модификация
		Б3-	Б3-	Б3-	Б3-	Б3-	Б3-	Б3-	Б3-
		731.4	732.4	733.4	734.4	735.4	736.4	737.4	738.4
Диапазон установки	канал	от 0	от 0	от 0	от 0	от 0	от 0	от 0	от 0
	1	до 15	до 15	до 30	до 15	до 30	до 60	до 40	до 120
выходного напряжения,		от 0	от 0	от 0	от 0	от 0	от 0	от 0	от 0
В	канал
	2	до 15	до 30	до 30	до 60	до 60	до 60	до 40	до 120
	канал	от 0	от 0	от 0	от 0	от 0	от 0	от 0	от 0
Диапазон установки	1	до 12	до 12	до 8	до 12	до 8	до 4	до 6	до 2
выходного тока, А	канал	от 0	от 0	от 0	от 0	от 0	от 0	от 0	от 0
	2	до 12	до 8	до 8	до 4	до 4	до 4	до 6	до 2
Пределы допускаемой
приведенной погрешности
воспроизведения к максимальному значению
диапазона воспроизведения						±2
(измерения с помощью вольтметра и амперметра
источника) напряжения и тока на
выходе источника, %
Среднеквадратическое	канал 1	2	2	2	2	2	5	2	10
значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более	канал 2	2	2	2	5	5	5	2	10
Среднеквадратическое	канал 1	10
значение пульсаций выходного тока
источников в режиме стабилизации тока, мА, не более	канал 2					10

Таблица 10 - Метрологические характеристики регулируемых одноканальных источников напряжения и тока стабилизированных со встроенными светодиодными индикаторами, с дистанционным управлением (ДУ), повышенным быстродействием, выходной мощностью от 50 до 200 Вт

Наименование характеристики	Значение
	Модификация
	Б3-724.1А	Б3-724.4А	Б3-728.4А
Диапазон установки выходного напряжения, В	от 0,1 до 40	от 0,1 до 40	от 0,1 до 100
Диапазон установки выходного тока, мА	от 1 до 1000	от 10 до 4000	от 1 до 1000
Дискретность установки выходного напряжения в режиме ДУ, В	0,1	0,1	0,1
Дискретность установки выходного тока в режиме ДУ, мА	1	10	1

Наименование характеристики	Значение
	Модификация
	Б3-724.1А	Б3-724.4А	Б3-728.4А
Пределы допускаемой абсолютной погрешности установки напряжения на выходе источника, В: - выходное напряжение, В: 0,1 и 0,2	±0,05
в диапазоне от 0,3 до 2,0	±0,10	±(0,05+0,005^)
в диапазоне от 2,1 до 7,0	±0,15
в диапазоне от 7,1 до 8,0	±0,17
в диапазоне от 8,1 до 9,0	±0,18
в диапазоне от 9,1 до 20,0	±0,20
в диапазоне от 20,1 до 40,0	±0,30
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью вольтметра источника) напряжения на выходе источника, %	±2
Пределы допускаемой абсолютной
погрешности установки тока на выходе источника, мА:
- выходной ток, мА: 1 и 2	±0,6
3	±0,7
в диапазоне от 4 до 8	±0,8
9	±0,9
10	±1,0
диапазоне от 11 до 70	±1,2
в диапазоне от 71 до 80	±1,3
в диапазоне от 81 до 90	±1,5
в диапазоне от 91 до 200	±1,8
в диапазоне от 201 до 300	±2,0
в диапазоне от 301 до 500	±3,0	±(5+0,01'1уст)	±(0.5+0,01-1уст)
в диапазоне от 501 до 600	±4,0
в диапазоне от 601 до 700	±5,0
в диапазоне от 701 до 800	±7,0
в диапазоне от 801 до 900	±8,0
Пределы допускаемой приведенной погрешности воспроизведения к максимальному значению диапазона воспроизведения (измерения с помощью амперметра источника) тока на выходе источника, %	±2

Наименование характеристики	Значение
	Модификация
	Б3-724.1А		Б3-724.4А	Б3-728.4А
Время установления выходного напряжения, при выходном токе источника: Б3-724.1А - 2 мА, Б3-724.4А -10 мА, Б3-728.4А - 20 мА, мс, не более: - от момента подключения выходных клемм к схеме источника - при отключении нагрузки	100 100	200 200		100 100
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более	100	2		2
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более	0,5	5		0,5
Примечание: иУст - устанавливаемое значение выходного напряжения, В 1уст - устанавливаемое значение выходного тока, А

Нестабильность выходного напряжения Wu2 источников, указанных в таблицах 2 - 10, при изменении напряжения питающей сети на ±10 % от номинального значения за время измерения от 1 до 10 с в режиме стабилизации напряжения не превышает значения, определённого по формуле

Wll2 = +0,002^(.уст + U.макс ),                            (1)

где: .уст - устанавливаемое значение выходного напряжения, В,

.макс - максимальное значение выходного напряжения, В.

Нестабильность выходного тока Wi2 источников, указанных в таблицах 2 - 10, при изменении напряжения питающей сети на ±10 % от номинального значения за время измерения от 1 до 10 с в режиме стабилизации тока не превышает значения, определённого по формуле Wi2 = ± 0,002 *(1уст + !макс ),                            (2)

где: 1уст - устанавливаемое значение выходного тока, А,

1макс - максимальное значение выходного тока, А.

Нестабильность выходного напряжения WU3 источников, указанных в таблицах 2 - 10, при изменении тока нагрузки от 0 до 0,9 1макс за время измерения от 1 до 10 с в режиме стабилизации напряжения не превышает значения, определенные по формуле

WU3 = ± 0,004 (.уст + ^.макс ).                        (3)

Нестабильность выходного напряжения источников, указанных в таблице 2 - 10, (дрейф выходного напряжения) за 2 часа непрерывной работы и за любые 10 минут из этих 2 часов, не превышает значения WU2, определенного по формуле (1).

Нестабильность выходного тока источников, указанных в таблицах 2 - 10 (дрейф выходного тока) за 2 часа непрерывной работы и за любые 10 минут из этих 2 часов, не превышает значения Wi2, определенного по формуле

Wi.2 = ± 0,02^(1уст + !макс).

Таблица 11 - Метрологические характеристики программируемых одноканальных источников напряжения и тока стабилизированных с ЖК-графическим дисплеем, дистанционным управлением (ДУ), выходной мощностью от 200 до 250 Вт

Наименование характеристики	Значение
	Модификация
	Б3-721.4Х	Б3-723.4Х	Б3-724.4Х	Б3-726.4Х	Б3-728.4Х
Диапазон установки выходного напряжения, В	от 0,01	от 0,01	от 0,01	от 0,01	от 0,1
	до 15,00	до 30,00	до 40,00	до 60,00	до 120,0
Диапазон установки выходного тока, А	от 0,01	от 0,001	от 0,001	от 0,001	от 0,001
	до 12,00	до 8,000	до 6,000	до 4,000	до 2,000
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью вольтметра источника) напряжения на выходе источника, мВ	±30	±30	±30	±30	±300
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью амперметра источника) тока на выходе источника, мА	±30	±3	±3	±3	±3
Среднеквадратическое значение пульсаций
выходного напряжения источников в режиме стабилизации напряжения, мВ, не более	2	2	2	5	10
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более	5	4	2	2	2
При использовании цифровой клавиатуры или порта ДУ: Дискретность установки выходного напряжения в режиме управления цифровой, дистанционный, ручной точно, мВ	10	10	10	10	100
Дискретность установки выходного напряжения в режиме управления цифровой, дистанционный, ручной грубо, В	1	1	1	1	10
Дискретность установки выходного тока в режиме управления цифровой, дистанционный, ручной точно, мА	10	1	1	1	1
Дискретность установки выходного тока в режиме управления цифровой, дистанционный, ручной грубо, А	1	0,1	0,1	0,1	0,1
Пределы допускаемой абсолютной погрешности установки выходного напряжения, мВ	±30	±30	±30	±30	±200
Пределы допускаемой абсолютной погрешности установки выходного тока, мА	±30	±3	±3	±3	±3

Наименование характеристики	Значение
	Модификация
	Б3-721.4Х	Б3-723.4Х	Б3-724.4Х	Б3-726.4Х	Б3-728.4Х
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - воспроизведения (измерения с помощью амперметров источников) тока на выходе, мА - воспроизведения (измерения с помощью вольтметров источников) напряжения на выходе, мВ	2А1воспр. 2Аивоспр.
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - установки тока на выходе источника, мА - установки напряжения на выходе источника, мВ	5 Атуст. 5 Аиуст.
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795)
Примечание: * - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях; Аьоспр., Аивоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения; Атуст., Аиуст. - .предел допускаемой основной погрешности установки тока и напряжения

Таблица 12 - Метрологические характеристики программируемых одноканальных источников напряжения и тока стабилизированных типа с ЖК графическим дисплеем, с дистанционным управлением (ДУ), выходной мощностью от 350 до 600 Вт

Наименование характеристики	Значение
	Модификация
	X со о W I"	X 1 сп l-Q 1>	X 1 СП О> l-Q 1>	X 1 со О' W I"	X ■'Г ■ S СО О' W I"	X МО СО О' W I"	X 1Г) 1 сп l-Q 1>	X 1Г) 1 l-Q 1>	X МО 1 СО О' W I"
Диапазон установки выходного напряжения, В	от 0,01 до 15,00	от 0,01 до 30,00	от 0,01 до 40,00	от 0,01 до 60,00	от 0,1 до 120,0	от 0,01 до 15,00	от 0,01 до 30,00	от 0,01 до 40,00	от 0,01 до 60,00
Диапазон установки выходного тока, А	от 0,01 до 25,00	от 0,01 до 15,00	от 0,001 до 9,999	от 0,001 до 8,000	от 0,001 до 5,000	от 0,01 до 35,00	от 0,01 до 20,00	от 0,01 до 15,00	от 0,001 до 9,999

Наименование характеристики	Значение
	Модификация
	Б3- 791.4Х	Б3- 793.4Х	Б3- 794.4Х	Б3- 796.4Х	Б3- 797.4Х	Б3- 791.5Х	Б3- 793.5Х	Б3- 794.5Х	Б3- 796.5Х
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью вольтметра источника) напряжения на выходе источника, мВ	±30	±30	±30	±30	±300	±30	±30	±30	±30
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью амперметра источника) тока на выходе источника, мА	±30	±30	±3	±3	±3	±30	±30	±30	±3
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более	2	2	2	5	10	10	10	10	10
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более	15	10	5	5	5	30	15	5	5
При использовании цифровой клавиатуры или порта ДУ: дискретность установки выходного напряжения, мВ, ручной точно дискретность установки	10	10	10	10	100	10	10	10	10
выходного напряжения, В, ручной грубо дискретность установки выходного тока, мА,	1	1	1	1	10	1	1	1	1
ручной точно	10	10	1	1	1	10	10	10	1
дискретность установки выходного тока, А, ручной грубо	1	1	0,1	0,1	0,1	1	1	1	0,1
Пределы допускаемой абсолютной погрешности
установки выходного напряжения, мВ	±30	±30	±30	±30	±300	±30	±30	±30	±30
Пределы допускаемой абсолютной погрешности установки выходного тока, мА	±30	±30	±3	±3	±3	±30	±30	±30	±3

Наименование характеристики	Значение
	Модификация
	Б3- 791.4Х	Б3- 793.4Х	Б3- 794.4Х	Б3- 796.4Х	Б3- 797.4Х	Б3- 791.5Х	Б3- 793.5Х	Б3- 794.5Х	Б3- 796.5Х
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - воспроизведения (измерения с помощью амперметров источников) тока на выходе, мА - воспроизведения (измерения с помощью вольтметров источников) напряжения на выходе, мВ	2А1воспр. 2Аивоспр.
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - установки тока на выходе источника, мА - установки напряжения на выходе источника, мВ	5А1уст. 5Аиуст.
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795)
Примечание: * - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях; Аьоспр., Аивоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения; Атуст., Аиуст. - .предел допускаемой основной погрешности установки тока и напряжения

Таблица 13 - Метрологические характеристики программируемых одноканальных источников напряжения и тока стабилизированные с ЖК графическим дисплеем, с дистанционным управлением (ДУ), выходной мощностью от 600 до 800 Вт

Наименование характеристики		Диапазон	Значение
			М		одификация
			Б3-751.5Х	Б3-753.5Х	Б3-754.5Х	Б3-756.5Х	Б3-757.5Х
Диапазон установки выходного напряжения, В		1	от 0,01 до 15,00	от 0,01 до 30,00	от 0,01 до 40,00	от 0,01 до 60,00	от 0,1 до 120,0
		2	от		3,001 до 9,999
Дискретность установки выходного напряжения, в режиме управления цифровой, дистанционный, ручной	грубо, В	1	1				10
	точно, мВ		10				100
	грубо, В	2	0,1
	точно, мВ		1
Пределы допускаемой абсолютной погрешности установки выходного напряжения, мВ		1	±30	±30	±30	±30	±300
		2	±3
Диапазон установки выходного тока	А	1	от 0,01 до 40,00	от 0,01 до 25,00	от 0,01 до 20,00	от 0,01 до 12,00	от 0,001 до 6,000
	мА	2	от 0,1 до 999,9
	мА	3	от 0,01 до 99,99
Дискретность установки выходного тока в режиме управления цифровой, дистанционный, ручной	грубо, А	1	1				0,1
	точно, мА		10				1
	грубо, А	2	10
	точно, мА		0,1
	грубо, А	3	1
	точно, мА		0,01
Пределы допускаемой абсолютной погрешности установки выходного тока, мА		1	±30				±3
		2	±0,3
		3	±0,03
Среднеквадратическое значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более		1	5	3
		2	0,5
Среднеквадратическое значение пульсаций выходного тока в режиме стабилизации тока, мА, не более		1	20	10	3	3	1
		2	0,03
		3	0,005

Наименование характеристики	Диапазон	Значение
		М		одификация
		Б3- 751.5Х	Б3-753.5Х	Б3-754.5Х	Б3-756.5Х	Б3-757.5Х
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - воспроизведения (измерения с помощью амперметров источников) тока на выходе, мА - воспроизведения (измерения с помощью вольтметров источников) напряжения на выходе, мВ		2А1воспр. 2Аивоспр.
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - установки тока на выходе источника, мА - установки напряжения на выходе источника, мВ		5А1уст. 5Аиуст.
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)		от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795)
Примечание: * - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях; Аьоспр., Аивоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения; Атуст., Аиуст. - .предел допускаемой основной погрешности установки тока и напряжения

Таблица 14 - Метрологические характеристики программируемых одноканальных источников напряжения и тока стабилизированные с ЖК графическим дисплеем, с дистанционным управлением (ДУ), выходной мощностью от 1500 до 1800 Вт

Наименование характеристики	Значение
	Модификация
	Б3-801.5Х	Б3-802.5Х	Б3- 803.5Х	Б3-804.5Х	Б3-805.5Х	Б3-806.5Х
Диапазон установки выходного напряжения, В	от 0,01 до 40,00	от 0,1 до 150,0	от 0,1 до 350,0	от 0,01 до 80,00	от 0,01 до 30,00	от 0,1 до 600,0
Диапазон установки выходного тока, А	от 0,01 до 40,00	от 0,01 до 10,00	от 0,001 до 5,000	от 0,01 до 20,00	от 0,01 до 50,00	от 0,001 до 2,000
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более	10	20	50	20	10	50

Наименование характеристики	Значение
	Модификация
	Б3-801.5Х	Б3-802.5Х	Б3-803.5Х	Б3-804.5Х	Б3-805.5Х	Б3-806.5Х
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более	50
При использовании цифровой клавиатуры или порта ДУ: дискретность установки выходного напряжения, мВ, ручной точно	10	100	100	10	10	100
дискретность установки выходного напряжения, В, ручной грубо	1	10	10	1	1	10
дискретность установки выходного тока, мА, ручной точно	10	10	1	10	10	1
дискретность установки выходного тока, А, ручной грубо	1	1	0,1	1	1	0,1
Пределы допускаемой абсолютной погрешности установки выходного напряжения, мВ	±30	±300	±300	±30	±30	±300
Пределы допускаемой абсолютной погрешности установки выходного тока, мА	±30	±30	±3	±30	±30	±3
Пределы допускаемой абсолютной
погрешности воспроизведения (измерения с помощью вольтметра источника) напряжения на выходе источника, мВ	±30	±300	±300	±30	±30	±300
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью амперметра источника) тока на выходе источника, мА	±30	±30	±3	±30	±30	±3
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - воспроизведения (измерения с помощью амперметров источников)
тока на выходе, мА			2А1восПр.
- воспроизведения (измерения с помощью вольтметров источников)
напряжения на выходе, мВ			2Аивоспр.

Наименование характеристики	Значение
	Модификация
	Б3-801.5Х	Б3-802.5Х	Б3-803.5Х	Б3-804.5Х	Б3-805.5Х	Б3-806.5Х
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - установки тока на выходе источника, мА - установки напряжения на выходе источника, мВ	5А1уст. 5Аиуст.
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795)
Примечание: * - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях; Аьоспр., Аивоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения; Атуст., Аиуст. - .предел допускаемой основной погрешности установки тока и напряжения

Таблица 15 - Метрологические характеристики программируемых двухканальных источников напряжения и тока стабилизированные с ЖК графическим дисплеем, с дистанционным управлением (ДУ), выходной мощностью от 200 до 250 Вт в каждом канале

Наименование характеристики	Значение
	Модификация
	Б3-741.4Х	Б3-742.4Х	Б3-743.4Х	Б3-744.4Х	Б3-745.4Х	Б3-746.4Х	Б3-747.4Х	Б3-748.4Х
Канал 1 Диапазон установки выходного напряжения, В	от 0,01 цо 15,00	от 0,01 до 15,00	от 0,01 до 30,00	от 0,01 до 15,00	от 0,01 до 30,00	от 0,01 до 60,00	от 0,01 до 40,00	от 0,1 до 120,0
Диапазон установки выходного тока, А	от 0,01 до 12,00	от 0,01 до 12,00	от 0,001 до 8,000	от 0,01 до 12,00	от 0,001 до 8,000	от 0,001 до 4,000	от 0,001 до 6,000	от 0,001 до 2,000

	Значение
	Модификация
Наименование	Б3-741.4Х	Б3-742.4Х	Б3-743.4Х	Б3-744.4Х	Б3-745.4Х	Б3-746.4Х	Б3-747.4Х	Б3-748.4Х
характеристики
При использовании цифровой клавиатуры или порта ДУ: дискретность установки выходного напряжения, мВ, ручной точно	10	10	10	10	10	10	10	100
дискретность установки выходного напряжения, В, ручной грубо	1	1	1	1	1	1	1	10
дискретность установки выходного тока, мА,	10	10	1	10	1	1	1	1
ручной точно дискретность установки выходного тока, А, ручной грубо	1	1	0,1	0,1	0,1	0,1	0,1	0,1
Пределы допускаемой абсолютной погрешности установки выходного напряжения, мВ	±30	±30	±30	±30	±30	±30	±30	±300
Пределы допускаемой абсолютной погрешности	±30	±30	±3	±30	±3	±3	±3	±3
установки выходного тока, мА
Пределы допускаемой абсолютной погрешности
воспроизведения (измерения с помощью вольтметра источника)	±30	±30	±30	±30	±30	±30	±30	±300
напряжения на выходе источника, мВ
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью амперметра источника)	±30	±30	±3	±30	±3	±3	±3	±3
тока на выходе источника, мА
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более	2	2	2	2	2	5	2	10

Продолжение таблицы 15___________________________________

Значение

Модификация

Наименование характеристики	Б3-741.4Х	Б3-742.4Х	Б3-743.4Х	Б3-744.4Х	Б3-745.4Х	Б3-746.4Х	Б3-747.4Х	Б3-748.4Х
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более	5	5	4	5	4	2	2	2
Канал 2 Диапазон установки выходного напряжения, В	от 0,01 до 15,00	от 0,01 до 30,00	от 0,01 до 30,00	от 0,01 до 60,00	от 0,01 до 60,00	от 0,01 до 60,00	от 0,01 до 40,00	от 0,1 до 120,0
Диапазон установки	от 0,01	от 0,001	от 0,001	от 0,001	от 0,001	от 0,001	от 0,001	от 0,001
выходного тока, А	до 12,00	до 8,000	до 8,000	до 4,000	до 4,000	до 4,000	до 6,000	до 2,000
При использовании цифровой клавиатуры или порта ДУ: дискретность установки выходного напряжения, мВ,	10	10	10	10	10	10	10	100
ручной точно дискретность установки выходного напряжения, В, ручной грубо	1	1	1	1	1	1	1	10
дискретность установки выходного тока, мА,	10	1	1	1	1	1	1	1
ручной точно дискретность установки выходного тока, А, ручной грубо	1	0,1	0,1	1	0,1	0,1	0,1	0,1
Пределы допускаемой абсолютной погрешности установки выходного напряжения, мВ	±30	±30	±30	±30	±30	±30	±30	±300
Пределы допускаемой абсолютной погрешности
установки выходного тока, мА	±30	±3	±3	±3	±3	±3	±3	±3
Пределы допускаемой абсолютной погрешности
воспроизведения (измерения с помощью вольтметра источника)	±30	±30	±30	±30	±30	±30	±30	±300
напряжения на выходе источника, мВ

Наименование характеристики	Значение
	Модификация
	Б3-741.4Х	Б3-742.4Х	Б3-743.4Х	Б3-744.4Х	Б3-745.4Х	Б3-746.4Х	Б3-747.4Х	Б3-748.4Х
Пределы допускаемой абсолютной погрешности воспроизведения (измерения с помощью амперметра источника) тока на выходе источника, мА	±30	±3	±3	±3	±3	±3	±3	±3
Среднеквадратическое значение пульсаций выходного напряжения источников в режиме стабилизации напряжения, мВ, не более	2	2	2	5	5	5	2	10
Среднеквадратическое значение пульсаций выходного тока источников в режиме стабилизации тока, мА, не более	5	4	4	2	2	2	2	2
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С*: - воспроизведения (измерения с помощью амперметров источников) тока на выходе, мА - воспроизведения (измерения с помощью вольтметров источников) напряжения на выходе, мВ	2А1восПр. 2Аивоспр.

Наименование характеристики	Значение
	Модификация
	Б3-741.4Х	Б3-742.4Х	Б3-743.4Х	Б3-744.4Х	Б3-745.4Х	Б3-746.4Х	Б3-747.4Х	Б3-748.4Х
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до -10 °С *: - установки тока на выходе источника, мА - установки напряжения на выходе источника, мВ	5А1уст. 5Аиуст.
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795)
Примечание: * - предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, от 0 до +40 °С совпадает с погрешностью при нормальных условиях; Аьоспр., Аивоспр. - предел допускаемой основной погрешности воспроизведения тока и напряжения; Атуст., Аиуст. - .предел допускаемой основной погрешности установки тока и напряжения

Нестабильность выходного напряжения программируемых источников, указанных в таблицах 11 - 15, при изменении напряжения питающей сети на ±15 % от номинального значения за время измерения от 1 до 10 с от фронта изменения напряжения питающей сети в режиме стабилизации напряжения не превышает значения, определённого по формуле

Wu2 = ±().()()2^(Lj₇₇„ + и.макс ),                               (5)

где: Vyem - устанавливаемое значение выходного напряжения, В,

Uмакс - максимальное значение выходного напряжения, В.

Нестабильность выходного тока программируемых источников, указанных в таблицах 11, 15, при изменении напряжения питающей сети на ±15 % от номинального значения за время измерения от 1 до 10 с от фронта изменения напряжения питающей сети в режиме стабилизации тока не превышает значения, определённого по формуле

Wi2 = ± (.((6 *(1уст + !макс ),                            (6)

где: 1уст - устанавливаемое значение выходного тока, А,

1макс - максимальное значение выходного тока, А.

Нестабильность выходного тока программируемых источников, указанных в таблицах 12, 13, 14 при изменении напряжения питающей сети на ±15 % от номинального значения за время измерения от 1 до 10 с от фронта изменения напряжения питающей сети в режиме стабилизации тока не превышает значения, определённого по формуле

Wi2 = ± 0,002 *(1уст. + !макс ),                            (7)

где: 1уст - устанавливаемое значение выходного тока, А,

1макс - максимальное значение выходного тока, А.

Нестабильность выходного напряжения программируемых источников, указанных в таблицах 11, 15, при изменении тока нагрузки от 0 до 0,9 1макс за время измерения от 1 до 10 с от фронта изменения тока нагрузки в режиме стабилизации напряжения не превышает значения, определённого по формуле

WU3 = ±0,006^(.уст + U.макс ),                           (8)

где: .уст - устанавливаемое значение выходного напряжения, В,

.макс - максимальное значение выходного напряжения, В.

Нестабильность выходного напряжения программируемых источников, указанных в таблицах 12, 13, 14 при изменении тока нагрузки от 0 до 0,9 1макс за время измерения от 1 до 10 с от фронта изменения тока нагрузки в режиме стабилизации напряжения не превышает значения, определённого по формуле

WU3 = ±0,004^(Uycm + ^.макс ),                           (9)

где: .уст - устанавливаемое значение выходного напряжения, В,

.макс - максимальное значение выходного напряжения, В.

Таблица 16 - Основные технические характеристики

Наименование характеристики	Значение характеристики
Выходная мощность, Вт
Б3-724.1А	40
Б3-724.4А	160
Б3-728.4А	100
Б3-701.1, Б3-708.1, Б3-701.4, Б3-708.4	120
Б3-703.1, Б3-706.1, Б3-703.4, Б3-706.4, Б3-711.4, Б3-721.4Х	180
Б3-704.1, Б3-704.4	200
Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х,
Б3-728.4Х	240
Б3-781.4, Б3-791.4Х	375
Б3-783.4, Б3-793.4Х	450
Б3-784.4, Б3-794.4Х	400
Б3-786.4, Б3-796.4Х	480
Б3-787.4	360
Б3-781.5, Б3-791.5Х	525
Б3-783.5, Б3-784.5, Б3-786.5, Б3-751.4, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х,
Б3-797.4Х, Б3-751.5Х	600
Б3-753.4, Б3-753.5Х	750
Б3-754.4, Б3-754.5Х	800
Б3-756.4, Б3-757.4, Б3-756.5Х, Б3-757.5Х	720
Б3-801.4, Б3-804.4, Б3-801.5Х, Б3-804.5, Б3-805.5Х	1600
Б3-802.4, Б3-805.4, Б3-802.5Х	1500
Б3-803.4, Б3-803.5Х	1750
Б3-806.4, Б3-806.5Х	1200
Б3-731.4, Б3-741.4Х канал 1/канал 2	180/180
Б3-732.4, Б3-742.4Х, Б3-744.4Х, Б3-734.4 канал 1/канал 2	180/240
Б3-733.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, Б3-743.4Х, Б3-745.4Х,
Б3-746.4Х, Б3-747.4Х, Б3-748.4Х канал 1/канал 2	240/240
Мощность потребляемая, В^А, не более
Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1, Б3-701.4, Б3-703.4, Б3-704.4,
Б3-706.4, Б3-708.4	400
Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-721.4Х, Б3-723.4Х,
Б3-724.4Х, Б3-726.4Х, Б3-728.4Х	600
Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-731.4, Б3-732.4, Б3-733.4,
Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, Б3-791.4Х, Б3-793.4Х, Б3-
794.4Х, Б3-796.4Х, Б3-797.4Х, Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х,
Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х	1100
Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5, Б3-791.5Х, Б3-793.5Х, Б3-794.5Х,
Б3-796.5Х	1600
Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4, Б3-751.5Х, Б3-753.5Х,
Б3-754.5Х, Б3-756.5Х, Б3-757.5Х	2000
Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4	3500
Б3-724.1А, Б3-724.4А, Б3-728.4А	320
Б3-801.5Х, Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х	4000

Продолжение таблицы 16

Наименование характеристики	Значение характеристики
Габаритные размеры, мм, не более Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1, Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4, Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-724.1А, Б3-724.4А, Б3-728.4А, Б3-721.4Х, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4 Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5 Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4, Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, Б3-756.5Х, Б3-757.5Х, Б3-791.5Х, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4 Б3-791.4Х, Б3-793.4Х, Б3-794.4Х, Б3-796.4Х, Б3-797.4Х, Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х Б3-801.5Х, Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х	300x130x160 350x260x185 390x350x175 390x470x190 480x440x290 300x260x160 390x260x160 490x310x500
Масса, кг, не более Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1, Б3-724.1А, Б3-724.4А, Б3-728.4А, Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4 Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4, Б3-721.4Х, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-791.4Х, Б3-793.4Х, Б3-794.4Х, Б3-796.4Х, Б3-797.4Х Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5, Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, Б3-756.5Х, Б3-757.5Х,Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4 Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4, Б3-801.5Х, Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х Б3-791.5Х, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х	9,0 7,5 16,0 23,0 56,0 16,5 24,0
Электропитание от сети переменного тока: - напряжение (регулируемые источники), В - напряжение (программируемые источники), В - частота, Гц	220+22 220+33 50+0,4
Продолжительность непрерывной работы в пределах температур, соответствующих рабочим условиям применения, ч, не менее	16
Сопротивление изоляции цепей источника: между соединенными вместе выходными гнездами и зажимом защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника, МОм, не менее между соединенными вместе штырями вилки шнура питания (клавиша СЕТЬ или « » в положении «I») и зажимом защитного заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника, МОм, не менее: - нормальные условия применения - верхнее значение температуры в рабочих условий применения - верхнее значение относительной влажности рабочих условий применения	20 5 1

Продолжение таблицы 16

Наименование характеристики	Значение характеристики
Электрическая изоляция цепей источника должна выдерживать в нормальных условиях применения без пробоя и поверхностного перекрытия в течение
одной минуты среднеквадратичные значения испытательного напряжения переменного тока частотой 50 Гц: - при максимальном выходном напряжении до 150 В между соединенными
вместе выходными клеммами и зажимом защитного заземления или
заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника, В - при максимальном выходном напряжении 350 В и 600 В между	500
соединенными вместе выходными клеммами и зажимом защитного
заземления или заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника, В - между соединенными вместе штырями вилки шнура питания (клавиша СЕТЬ или « » в положении «I») и зажимом защитного заземления или	2000
заземляющим контактом трехполюсной сетевой вилки шнура питания, соединенным с корпусом источника, В	1500
Средняя наработка на отказ, ч, не менее	75000
Установленный срок службы, лет	8
Рабочие условия применения: модификаций Б3-701.1, Б3-703.1, Б3-704.1, Б3-706.1, Б3-708.1, Б3-701.4, Б3-703.4, Б3-704.4, Б3-706.4, Б3-708.4, Б3-711.4, Б3-713.4, Б3-714.4, Б3-716.4, Б3-718.4, Б3-731.4, Б3-732.4, Б3-733.4, Б3-734.4, Б3-735.4, Б3-736.4, Б3-737.4, Б3-738.4, Б3-751.4, Б3-753.4, Б3-754.4, Б3-756.4, Б3-757.4, Б3-781.4, Б3-783.4, Б3-784.4, Б3-786.4, Б3-787.4, Б3-781.5, Б3-783.5, Б3-784.5, Б3-786.5, Б3-801.4, Б3-802.4, Б3-803.4, Б3-804.4, Б3-805.4, Б3-806.4:
- температура окружающего воздуха, °С	от -30 до +50
- относительная влажность воздуха, при +30 °С, %	90
- атмосферное давление, кПа	от 84 до 106,7
модификаций Б3-724.1А, Б3-724.4А, Б3-728.4А, Б3-721.4Х, Б3-723.4Х, Б3-724.4Х, Б3-726.4Х, Б3-728.4Х, Б3-741.4Х, Б3-742.4Х, Б3-743.4Х, Б3-744.4Х, Б3-745.4Х, Б3-746.4Х, Б3-747.4Х, Б3-748.4Х, Б3-751.5Х, Б3-753.5Х, Б3-754.5Х, Б3-756.5Х, Б3-757.5Х, Б3-791.4Х, Б3-793.4Х, Б3-794.4Х, Б3-796.4Х, Б3-797.4Х, Б3-791.5Х, Б3-793.5Х, Б3-794.5Х, Б3-796.5Х, Б3-801.5Х, Б3-802.5Х, Б3-803.5Х, Б3-804.5Х, Б3-805.5Х, Б3-806.5Х:
- температура окружающего воздуха, °С	от -10 до +40
- относительная влажность воздуха, при +30 °С, %	90
- атмосферное давление, кПа	от 84 до 106,7

Знак утверждения типа

наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на корпус источника.

Комплектность средства измерений

Таблица 17 - Комплектность непрограммируемых источников

Наименование	Обозначение	Количество
Источник напряжения и тока стабилизированный	-	1 шт.
Вставка плавкая	-	от 1 до 3 шт.
Руководство по эксплуатации	МКИЯ.318572.ХХХ-ХХ РЭ	1 экз.
Формуляр	МКИЯ.318572.ХХХ-ХХ ФО	1 экз.
Методика поверки	МКИЯ.427691.001 МП	1 экз.
Транспортная тара	-	1 шт.

Таблица 18 - Комплектность программируемых источников

Наименование	Обозначение	Количество
Источник напряжения и тока стабилизированный	-	1 шт.
Вставка плавкая	-	от 1 до 3 шт.
Компакт-диск "Пакет программ УПМ"	-	1 шт.
Модемный кабель RS-232 или вилка DB-9M	-	1 шт.
Руководство по эксплуатации	МКИЯ.318572.ХХХ-ХХ РЭ	1 экз.
Формуляр	МКИЯ.318572.ХХХ-ХХ ФО	1 экз.
Методика поверки	МКИЯ.427691.001 МП	1 экз.
Транспортная тара	-	1 шт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Нормативные и технические документы, устанавливающие требования к источникам напряжения и тока стабилизированным Б3-700, Б3-800

ГОСТ 8.022-91 ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140^-16 ...30А;

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;

ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот Т10^-2 .. .210⁹ Гц;

ТУ 4276-140-20883295-2017 «Источники напряжения и тока стабилизированные Б3-700, Б3-800. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27

Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27 телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

E-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Лист № 1 Регистрационный № 29938-11                                            Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители-дефектоскопы феррозондовые Ф-215.1, Ф-205.60

Назначение средства измерений

Измерители-дефектоскопы феррозондовые Ф-215.1, Ф-205.60 (далее - измерители) предназначены для:

• - измерения напряжённости постоянного магнитного поля;

• - измерения градиента напряжённости постоянного магнитного поля;

• - выявления полей рассеяния, вызванных поверхностными и подповерхностными дефектами (нарушения сплошности материала) в деталях, заготовках и готовых ферромагнитных изделиях, в том числе в сварных конструкциях, при операциях неразрушающего контроля феррозондовым методом по ГОСТ 21104-75.

Описание средства измерений

Принцип действия измерителей основан на преобразовании напряжённости или градиента напряжённости магнитного поля в точке измерения с помощью феррозондового преобразователя (полемера или градиентометра) в электрический сигнал, пропорциональный значению напряжённости или градиента напряжённости магнитного поля. Снимаемый с выхода преобразователя электрический сигнал усиливается и обрабатывается, результат наблюдается на графическом дисплее. На дисплее отображаются значения измеряемых величин, графики изменения измеряемых величин (во времени или в пространстве) и информация о текущем состоянии измерителя. При необходимости результаты измерений могут быть переданы на компьютер или сохранены в памяти измерителя, позволяющей хранить до 16000 результатов измерений (модификация Ф-215.1), до 8000 результатов измерений (модификация Ф-205.60). Питание измерителей осуществляется от сменной малогабаритной аккумуляторной батареи. Источником питания памяти, таймера и регистра состояний на время замены аккумуляторной батареи является несъёмная литиевая батарея, установленная в электронном блоке, что позволяет сохранять накопленную в памяти информацию, таймеру отслеживать текущую дату и время.

Конструктивно измерители состоят из электронного блока в металлическом корпусе, на лицевой панели которого расположены органы управления и графический дисплей, к электронному блоку с помощью гибкого кабеля подсоединяются феррозондовые преобразователи. Сменная аккумуляторная батарея используется для питания измерителя. Электронный блок с подсоёдинённой аккумуляторной батареей помещён в чехол.

Измерители модификации Ф-215.1 комплектуются 4 различными феррозондовыми преобразователями (полемером тангенциальным, полемером нормальным, градиентометром с базой 3 мм, градиентометром с базой 4 мм) и вспомогательным устройством для определения месторасположения дефектов при операциях неразрушающего контроля - манипулятором.

Измерители модификации Ф-205.60 комплектуются 4 различными феррозондовыми преобразователями (полемером тангенциальным, полемером нормальным, градиентометром с базой 3 мм, градиентометром с базой 4 мм).

Программное обеспечение

Работа измерителей Ф-215.1, Ф-205.60 осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от измерителей не функционирует. Встроенное ПО вычисляет непосредственный результат измерения. При этом аппаратная и программная части измерителя, работая совместно, обеспечивают заявленные точности результатов измерений.

Метрологически значимая часть встроенного ПО каждого экземпляра измерителя содержит массивы (таблицы), учитывающие конструктивные особенности феррозондовых преобразователей и измерительного тракта конкретного измерителя. С помощью этих таблиц осуществляется преобразование (в цифровой форме) электрического сигнала, поступающего с феррозондового преобразователя в значение напряжённости (градиента) постоянного магнитного поля. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого измерителя будет своим.

После изготовления измерителя доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея измерителя согласно таблице, где х - любые символы, идентифицирующие метрологически незначимую часть ПО.

Таблица 1

Измерител ь	Наименование программного обеспечения	Идентификаци онное наименование программного обеспечения	Номер версии (идентификаци онный номер) программного обеспечения	Цифровой идентификатор программного обеспечения	Алгоритм вычисления цифрового идентификатор а
Ф-215.1	Ф-215.1	Ф-215.1	009.ххх
Ф-205.60	F205_60	F205 60 хх хххххх

Для Ф-215.1 идентификационное наименование ПО появляется при включении измерителя, а номер версии при последующем нажатии кнопки «<»; для Ф-205.60 идентификационные данные можно просмотреть в состоянии «справка» измерителя.

В комплект поставки измерителей входит ПО РМД-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с измерителей. Передача информации осуществляется только в одном направлении - от измерителя к ЭВМ с подтверждением.

Технологическая информация содержит заводские номера деталей, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования измерителей по их назначению.

ПО РМД-1 не влияет на работу измерителя, не изменяет встроенное ПО измерителя. ПО РМД-1 является метрологически незначимым.

Фото 1 - Общий вид измерителя-дефектоскопа феррозондового Ф-215.1

Фото 2 - Общий вид измерителя - дефектоскопа феррозондового Ф-205.60

Примечание:

• - стрелками (1) обозначены места для размещения поверительного клейма в виде наклейки;

• - стрелками (2) обозначены места пломбировки для защиты от несанкционированного доступа.

Метрологические и технические характеристики

Таблица 2

Наименование характеристики	Значение характеристики
Диапазон показаний значений напряжённости постоянного магнитного поля, А/м	от 0 до ±4000
Диапазон измерений значений напряжённости постоянного магнитного поля, А/м	от ±10 до ±3000
Пределы допускаемой основной относительной
погрешности    измерения    напряжённости постоянного магнитного поля, %	где:					,
	H к	- верхний предел				измерения
	напряжённости		постоянного магнитного
	поля, А/м;
	H	- измеренное значение напряжённости
	постоянного магнитного поля				, А/м.
Диапазон показаний значений градиента
напряжённости постоянного магнитного поля,		от ±200 до ±200000
А/м2
Диапазон измерений значений градиента
напряжённости постоянного магнитного поля,		от ±1000 до ±200000
А/м2
Пределы допускаемой основной относительной погрешности измерения градиента		5Д = ±	7 + 0,05-|	GK G	у -1 Z	,
напряжённости постоянного магнитного поля, %	где:
	Gk	- верхний	предел измерения			градиента
	напряжённости		постоянного магнитного
	поля, А/м2;
	G	- измеренное значение				градиента
	напряжённости		постоянного магнитного
	поля, А/м2.
Пределы    допускаемой    дополнительной погрешности, обусловленной отклонением
температуры   окружающего   воздуха   от нормальной до любого значения в пределах	0,25 основной погрешности на каждые 5°С
температур,    соответствующих    рабочим условиям применения, %.
Продолжительность   непрерывной   работы измерителя Ф-215.1 от аккумуляторной батареи емкостью не менее 1,2 А-ч, ч, не менее	10
Продолжительность   непрерывной   работы измерителя Ф-205.60 от аккумуляторной батареи емкостью не менее 1,2 А-ч, ч, не менее	12
Ток,     потребляемый    от    встроенной аккумуляторной батареи измерителя Ф-215.1 при напряжении 9,6 В, в режиме измерения, мА, не более	80

Наименование характеристики	Значение характеристики
Ток,    потребляемый    от    встроенной аккумуляторной батареи измерителя Ф-205.60 при напряжении 9,6 В, в режиме измерения, мА, не более	100
Средняя наработка на отказ, ч, не менее	4000
Установленный срок службы, лет	6
Масса измерителя Ф-215.1 с феррозондовыми преобразователями и аккумуляторной батареей, кг, не более	1,2
Масса измерителя Ф-205.60 с феррозондовыми преобразователями и аккумуляторной батареей, кг, не более	1,4
Габаритные размеры (длинахширинахвысота) измерителя Ф-215.1 в чехле, мм, не более	110x270x80
Габаритные размеры (длинахширинахвысота) измерителя Ф-205.60 в чехле, мм, не более	180x160x80
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от плюс 15 до плюс 25 от 30 до 80 от 84 до 106 (от 630 до 795)
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	группа 3 по ГОСТ 22261-94 от плюс 5 до плюс 40 90 при температуре плюс 25°С от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность измерителя.

Комплектность средства измерений

Таблица 3

Наименование изделия	Обозначение	Количество
Измеритель-дефектоскоп феррозондовый Ф-215.1
1. Измеритель-дефектоскоп феррозондовый Ф-215.1	МКИЯ.427633.006-01	1
2. Преобразователь феррозондовый-полемер тангенциальный	МПФ 215-1	1
3. Преобразователь феррозондовый-полемер нормальный	МПФ 215-2	1
4. Преобразователь феррозондовый-градиентометр (база 3 мм)	МГФ 215-3	1
5. Преобразователь феррозондовый-градиентометр (база 4 мм)	МГФ 215-4	1
6. Кабель-удлинитель последовательного порта DB-9	МВД 101.250	1
7. Батарея аккумуляторная	МБА 15-9,6-1350 или МБА 15-9,6-1200	1
8. Манипулятор (устройство указания)*	МУМ 433-01	1

Наименование изделия	Обозначение	Количество
9. Адаптер для заряда батарей	МАБ 113	1
10. Батареи аккумуляторные. Руководство по эксплуатации	МБА РЭ	1
11. Компакт-диск «Пакет программ РМД-1»	МКИЯ.НД-03 ПО	1
12. Пакет программ РМД-1. Руководство по эксплуатации	МКИЯ.НД-03 РЭ	1
13. Станция зарядная*	СЗ 130-21	1
14. Упаковка	Ф-215.1/Я1	1
15. Измеритель-дефектоскоп феррозондовый Ф-215.1. Руководство по эксплуатации	МКИЯ.427633.006-01РЭ	1
16. Измеритель-дефектоскоп феррозондовый Ф-215.1. Формуляр	МКИЯ. 427633.006- 01ФО	1
17. Измерители - дефектоскопы феррозондовые Ф- 215.1, Ф-205.60. Методика поверки	МКИЯ.427633.006 МП	1
Измеритель-дефектоскоп феррозондовый Ф-205.60
1. Измеритель-дефектоскоп феррозондовый Ф-205.60	МКИЯ.427633.001	1
2. Преобразователь феррозондовый-полемер тангенциальный	МПФ 205.31	1
3. Преобразователь феррозондовый-полемер нормальный	МПФ 205.31-01	1
4. Преобразователь феррозондовый-градиентометр (база 3 мм)	МГФ 205.32	1
5. Преобразователь феррозондовый-градиентометр (база 4 мм)	МГФ 205.32-01	1
6. Кабель-удлинитель последовательного порта DB-9		1
7. Батарея аккумуляторная	МБА 22-9,6-1200	1
8. Батареи аккумуляторные. Руководство по эксплуатации	МБА РЭ	1
9. Адаптер для заряда батарей	МАБ 115	1
10. Компакт-диск «Пакет программ РМД-1»	МКИЯ.НД-03 ПО	1
11. Пакет программ РМД-1. Руководство по эксплуатации	МКИЯ.НД-03 РЭ	1
12. Станция зарядная*	СЗ 130-21.1	1
13. Упаковка	Ф-205.60/Я1	1
14. Измеритель-дефектоскоп феррозондовый Ф-205.60. Руководство по эксплуатации	МКИЯ.427633.002-60РЭ	1
15. Измеритель-дефектоскоп феррозондовый Ф-205.60. Формуляр	МКИЯ. 427633.002- 60ФО	1
16. Измерители - дефектоскопы феррозондовые Ф- 215.1, Ф-205.60. Методика поверки	МКИЯ.427633.006 МП	1

*Поставляется по отдельному заказу.

Сведения о методиках (методах) измерений

1 МКИЯ.427633.006-01 РЭ «Измерители-дефектоскопы феррозондовые Ф-215.1. Руководство по эксплуатации»;

МКИЯ.427633.002-60 РЭ «Измерители-дефектоскопы феррозондовые Ф-205.60. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям-дефектоскопам феррозондовым Ф-215.1, Ф-215.60

ТУ 4276-063-20883295-2005  «Измерители-дефектоскопы феррозондовые Ф-215.

Технические условия»;

ТУ 4276-010-20883295-1997   «Приборы магнитоизмерительные феррозондовые

комбинированные Ф-205. Технические условия»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 8.030-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне k10^-12  540^-2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента

в интервале частот 0  20000 Гц»;

МКИЯ.427633.006 МП  «Измерители-дефектоскопы  феррозондовые  Ф-215.1,

Ф-205.60. Методика поверки» (утверждена ФГУ «УРАЛТЕСТ» 30 июня 2011 г.)

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА»

(ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27

Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27

телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

Е-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Регистрационный № 37752-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы цифровые измерительные щитовые РМ мод. В2-Р101, В2-Р102, В2-Р103, В2-Р104, В2-Р105, В3-Р151, В3-Р152, В3-Р153, В3-Р154, В3-Р155, А2-Р201, А2-Р202, А2-Р203, А2-Р204, А2-Р212, А2-Р213, А2-Р214, А3-Р221, А3-Р222, А3-Р223, А3-Р224, А3-Р232, А3-Р233, А3-Р234, Ч3-Р301, Ф2-Р401

Назначение средства измерений

Приборы цифровые измерительные щитовые РМ (далее - приборы) предназначены для измерений параметров электрических сигналов в цепях постоянного и переменного тока, а именно: силы тока, электрического напряжения, разности фаз, частоты.

Описание средства измерений

Принцип действия приборов основан на преобразовании измеряемой величины в цифровой код, обработке информации об измеряемом параметре электрического сигнала и индикации на светодиодном индикаторе результатов измерения.

Конструктивно приборы представляют собой квадратные показывающие приборы с круглым корпусом из ударопрочного полистирола. Приборы крепятся на щит с помощью двух болтов. Питание приборов осуществляется от сети напряжением 220 В, частотой 50 Гц.

Предусмотрен выпуск 26 модификаций приборов. Модификации отличаются друг от друга измеряемыми параметрами электрического сигнала, пределами измерений и пределами допускаемой основной погрешности. Обозначения и отличия модификаций указаны в разделе Метрологические и технические характеристики.

Вольтметр (и другие СИ аналогичного вида)

■Ipllllllllil

I fl* 0S2SS8669

Зав. № 07001

ВОЛЬТМЕТР ПОСТОЯННОГО ТОКА В2-Р10Б

МКИЯ.422197.105

-220 V 50 Hz

3VA

L“V I

650 УМАХ Jj

ВОЛЬТМЕТР B2-P105

Измеритель разности фаз

Частотомер электронно-счётный

Рисунок 1. Внешний вид приборов

Метрологические и технические характеристики

Наименование характеристики	Значение характеристики
Милливольтметр постоянного тока В2-Р 101
Напряжение постоянного тока, мВ	от 0 до 199,9
Вольтметр постоянного тока В2-Р 102
Напряжение постоянного тока, В	от 0 до 1,999
Вольтметр постоянного тока В2-Р 103
Напряжение постоянного тока, В	от 0 до 19,99
Вольтметр постоянного тока В2-Р 104
Напряжение постоянного тока, В	от 0 до 199,9
Вольтметр постоянного тока В2-Р 105
Напряжение постоянного тока, В	от 0 до 650
Пределы основной допускаемой погрешности измерения напряжения постоянного тока, %	8 = ± где Uk - верхний U - измеренное	0,2 + 0,02 предел и значение	( 6 V зм на	и ере пря	у -1 2 ний жен	, вольтметра; ия.
Милливольтметр переменного тока В3-Р 151
Напряжение переменного тока, мВ	от 0 до 199,9
Вольтметр переменного тока В3-Р 152
Напряжение переменного тока, В	от 0 до 1,999
Вольтметр переменного тока В3-Р 153
Напряжение переменного тока, В	от 0 до 19,99
Вольтметр переменного тока В3-Р 154
Напряжение переменного тока, В	от 0 до 199,9
Вольтметр переменного тока В3-Р 155
Напряжение переменного тока, В	от 0 до 650
Пределы основной допускаемой погрешности измерения напряжения переменного тока, %	8=± где Uk - верхний U - измеренное	0,5 + 0,05 предел и значение	3 V зм на	и и ере пря	у -1 )_ ний жен	, вольтметра; ия.
Миллиамперметр постоянного тока А2-Р 201
Сила постоянного тока, мА	от 0 до 1,999
Миллиамперметр постоянного тока А2-Р 202
Сила постоянного тока, мА	от 0 до 19,99
Миллиамперметр постоянного тока А2-Р 203
Сила постоянного тока, мА	от 0 до 199,9
Амперметр постоянного тока А2-Р 204
Сила постоянного тока, А	от 0 до 1,999
Амперметр постоянного тока с наружным шунтом А2-Р 212
Сила постоянного тока, А	от 0 до 19,99
Амперметр постоянного тока с наружным шунтом А2-Р 213
Сила постоянного тока, А	от 0 до 199,9
Амперметр постоянного тока с наружным шунтом А2-Р 214

Наименование характеристики	Значение характеристики
Сила постоянного тока, А	от 0 до 1999
Пределы основной допускаемой погрешности измерения силы постоянного тока, %	8=± где Ik - верхний I - измеренное з	0,2 + 0,02 предел из начение т	( 6 \ ме ок	h I ре а.	1 ний	, тока;
Миллиамперметр переменного тока А3-Р 221
Сила переменного тока, мА	от 0 до 1,999
Миллиамперметр переменного тока А3-Р 222
Сила переменного тока, мА	от 0 до 19,99
Миллиамперметр переменного тока А3-Р 223
Сила переменного тока, мА	от 0 до 199,9
Амперметр переменного тока А3-Р 224
Сила переменного тока, А	от 0 до 1,999
Амперметр переменного тока с наружным шунтом А3-Р 232
Сила переменного тока, А	от 0 до 19,99
Амперметр переменного тока с наружным шунтом А3-Р 233
Сила переменного тока, А	от 0 до 199,9
Амперметр переменного тока с наружным шунтом А3-Р 234
Сила переменного тока, А	от 0 до 1999
Пределы основной допускаемой погрешности измерения силы переменного тока, %	8 = ± где Ik - верхний I - измеренное з	0,5 + 0,05 предел из начение т	3 ме ок	h I ре а.	Y -1 )_ ний	, тока;
Частотомер электронно-счётный Ч3-Р 301
Частота переменного напряжения, Гц	от 10 до 999,9
Пределы основной допускаемой погрешности измерения частоты переменного тока, %	± 0,1
Измеритель разности фаз Ф2-Р 401
Угол фазового сдвига между двумя переменными напряжения, градус	от 0 до 360
Пределы основной допускаемой погрешности измерения угла фазового сдвига между двумя переменными напряжениями, градус	± 1
Пределы   допускаемой   дополнительной относительной погрешности, при отклонении температуры окружающего воздуха от нормальной в диапазоне рабочих условий применения, %	для приборов, кроме измерителя разности фаз ±0,05 на 10 оС; для измерителя разности фаз ± 0,5 на 10 оС.
Электропитание приборов — сеть переменного тока напряжением 220 В, частотой 50 Гц.
Средняя наработка прибора на отказ, ч, не менее	8000
Установленный средний срок службы, лет, не менее	8

Наименование характеристики	Значение характеристики
Габаритные размеры приборов, мм, не более	80x80x75
Масса, кг, не более	0,20.
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от плюс 15 до плюс 25 от 30 до 80 от 84 до 106 (от 630 до 795)
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	группа 4 по ГОСТ 22261-94 от минус 10 до плюс 55 90 при температуре плюс 30°С от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульный лист руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность прибора.

Комплектность средства измерений

Наименование изделия	Обозначение	Количество
Вольтметры (милливольтметры) постоянного тока В2-Р 101, В2-Р 102, В2-Р 103, В2-Р 104, В2-Р 105
1. Вольтметр (милливольтметр) постоянного тока В2-Р 10	МКИЯ.422198.10_	1
2. Набор крепёжных деталей для крепления прибора на щите		1
3. Транспортная тара		1
4. Вольтметры (милливольтметры) цифровые щитовые постоянного тока В2-Р 101, В2-Р 102, В2-Р 103, В2-Р 104, В2-Р 105. Руководство по эксплуатации.	В2-Р 10 РЭ	1
5. Приборы цифровые измерительные щитовые РМ. Методика поверки	МП 20883295-001-2007	1
Вольтметры (милливольтметры) переменного тока В3-Р 151, В3-Р 152, В3-Р 153, В3-Р 154, В3-Р 155
1. Вольтметр (милливольтметр) переменного тока В2-Р 10	МКИЯ.422198.15_	1
2. Набор крепёжных деталей для крепления прибора на щите		1
3. Транспортная тара		1
4. Вольтметры (милливольтметры) переменного тока В3-Р 151, В3-Р 152, В3-Р 153, В3-Р 154,В3-Р 155. Руководство по эксплуатации.	В3-Р 15 РЭ	1
5. Приборы цифровые измерительные щитовые РМ. Методика поверки	МП 20883295-001-2007	1

Наименование изделия	Обозначение	Количество
Амперметры (миллиамперметры) постоянного тока А2-Р 201, А2-Р 202, А2-Р 203, А2-Р 204
1. Амперметр (миллиамперметр) постоянного тока А2-Р 20	МКИЯ.422198.20_	1
2. Набор крепёжных деталей для крепления прибора на щите		1
3. Транспортная тара		1
4. Амперметры (миллиамперметры) постоянного тока А2-Р 201, А2-Р 202, А2-Р 203, А2-Р 204. Руководство по эксплуатации.	А2-Р 20 РЭ	1
5. Приборы цифровые измерительные щитовые РМ. Методика поверки	МП 20883295-001-2007	1
Амперметры постоянного тока с наружным шунтом А2-Р 212, А2-Р 213, А2-Р 214
1. Амперметр постоянного тока с наружным шунтом А2-Р 21	МКИЯ.422198.21_	1
2. Набор крепёжных деталей для крепления прибора на щите		1
3. Транспортная тара		1
4. Амперметры постоянного тока с наружным шунтом А2-Р 212, А2-Р 213, А2-Р 214. Руководство по эксплуатации.	А2-Р 21 РЭ	1
5. Приборы цифровые измерительные щитовые РМ. Методика поверки	МП 20883295-001-2007	1
Амперметры (миллиамперметры) переменного тока А3-Р 221, А3-Р 222, А3-Р 223, А3-Р 224
1. Амперметр (миллиамперметр) переменного тока А3-Р 22	МКИЯ.422198.22_	1
2. Набор крепёжных деталей для крепления прибора на щите		1
3. Транспортная тара		1
4. Амперметры (миллиамперметры) переменного тока А3-Р 221, А3-Р 222, А3-Р 223, А3-Р 224. Руководство по эксплуатации.	А3-Р 22 РЭ	1
5. Приборы цифровые измерительные щитовые РМ. Методика поверки	МП 20883295-001-2007	1
Амперметры переменного тока с наружным шунтом А3-Р 232, А3-Р 233, А3-Р 234
1. Амперметр переменного тока с наружным шунтом А3-Р 23	МКИЯ.422198.23_	1
2. Набор крепёжных деталей для крепления прибора на щите		1
3. Транспортная тара		1
4. Амперметры переменного тока с наружным шунтом А3-Р 232, А3-Р 233, А3-Р 234. Руководство по эксплуатации.	А3-Р 23 РЭ	1
5. Приборы цифровые измерительные щитовые РМ. Методика поверки	МП 20883295-001-2007	1

Наименование изделия	Обозначение	Количество
Частотомер электронно-счетный Ч3-Р 301
1. Частотомер электронно-счетный Ч3-Р 301	МКИЯ.422198.301	1
2. Набор крепёжных деталей для крепления прибора на щите		1
3. Транспортная тара		1
4. Частотомер электронно-счетный Ч3-Р 301. Руководство по эксплуатации.	Ч3-Р 301 РЭ	1
5. Приборы цифровые измерительные щитовые РМ. Методика поверки	МП 20883295-001-2007	1
Измеритель разности фаз Ф2-Р 401
1. Измеритель разности фаз Ф2-Р 401	МКИЯ.422198.401	1
2. Набор крепёжных деталей для крепления прибора на щите		1
3. Транспортная тара		1
4. Измеритель разности фаз Ф2-Р 401. Руководство по эксплуатации.	Ф2-Р 401 РЭ	1
5. Приборы цифровые измерительные щитовые РМ. Методика поверки	МП 20883295-001-2007	1

Сведения о методиках (методах) измерений

В2-Р 10 РЭ «Вольтметры (милливольтметры) цифровые щитовые постоянного тока В2-Р 101, В2-Р 102, В2-Р 103, В2-Р 104, В2-Р 105. Руководство по эксплуатации»;

В3-Р 15 РЭ «Вольтметры (милливольтметры) переменного тока В3-Р 151, В3-Р 152, В3-Р 153, В3-Р 154,В3-Р 155. Руководство по эксплуатации»;

А2-Р 20 РЭ «Амперметры (миллиамперметры) постоянного тока А2-Р 201, А2-Р 202, А2-Р 203, А2-Р 204. Руководство по эксплуатации»;

А2-Р 21 РЭ «Амперметры постоянного тока с наружным шунтом А2-Р 212, А2-Р 213, А2-Р 214. Руководство по эксплуатации»;

А3-Р 22 РЭ «Амперметры (миллиамперметры) переменного тока А3-Р 221, А3-Р 222, А3-Р 223, А3-Р 224. Руководство по эксплуатации»;

А3-Р 23 РЭ «Амперметры переменного тока с наружным шунтом А3-Р 232, А3-Р 233, А3-Р 234. Руководство по эксплуатации»;

Ч3-Р 301 РЭ «Частотомер электронно-счетный Ч3-Р 301. Руководство по эксплуатации»; Ф2-Р 401 РЭ «Измеритель разности фаз Ф2-Р 401. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к приборам цифровым измерительным щитовым РМ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

МП 20883295-001-2007 «Приборы цифровые измерительные щитовые РМ. Методика поверки» (утверждена ГЦИ СИ ФБУ «УРАЛТЕСТ» 20 сентября 2007 г.);

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;

ГОСТ Р 8.648- 2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1*10^-2 до 2*10⁹ Гц;

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1* 10^-16 до 30А;

ГОСТ 8.132-74 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока 0,04...300 А в диапазоне частот 0,1...300 МГц;

МИ 1949-88 ГСИ. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот 1*10^-2 ...2*10⁷ Гц;

ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

СТО 20883295-00102007 «Приборы цифровые измерительные щитовые РМ. Общие технические условия».

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27 Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27 телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

E-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Лист № 1 Регистрационный № 35897-07                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Магазины электрического сопротивления Р 054

Назначение средства измерений

Магазины электрического сопротивления Р 054 ( далее по тексту - магазины) предназначены для воспроизведения значений электрического сопротивления в цепях постоянного тока.

Описание средства измерений

Принцип действия магазинов основан на соединении в требуемой комбинации встроенных в магазин эталонных резисторов и воспроизведении выставленного значения сопротивления, отображаемого на дисплее, на выходных клеммах магазина. Встроенные в магазин эталонные резисторы разделены на семь групп. Требуемое значение сопротивления на выходе магазина набирается из этих резисторов с помощью релейной схемы, управляемой через микроконтроллер семью парами кнопок.

Конструктивно магазин состоит из передней панели, выполненной из алюминиевого сплава, к которой крепится блок электронных плат и рама. На передней панели расположены органы управления, индикации и присоединения. Электронные платы и расположенный на раме сетевой блок питания закрыты унифицированным корпусом из ударопрочного полистирола. На верхней и нижней панелях корпуса имеются вентиляционные отверстия, а на боковых стенках корпуса закреплена легкосъёмная ручка для переноски магазина. Задняя панель из полистирола крепится к раме двумя винтами и фиксирует корпус. На заднюю панель выведены зажим защитного заземления и вилка с держателем вставки плавкой для подсоединения шнура питания.

Магазины имеют 2 варианта исполнения, которые отличаются друг от друга тем, что у Р 054.2 предусмотрена возможность программирования с компьютера дополнительных функций через встроенный интерфейс RS - 232C, у модификации Р 054.1 такой возможности нет. Для обоих вариантов исполнения метрологические и основные технические характеристики остаются неизменными.

Программное обеспечение

Работа магазина осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от магазина не функционирует. Встроенное ПО вычисляет непосредственный результат измерений. При этом аппаратная и программная части магазина, работая совместно, обеспечивают заявленные точности результатов измерений.

Встроенное ПО каждого экземпляра магазина содержит массивы (таблицы), учитывающие конструктивные особенности магазина и измерительного тракта конкретного магазина. С помощью этих таблиц осуществляется преобразование (в цифровую форму) мгновенных значений измеряемого сопротивления.

Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждой модификации магазина будет своим.

После изготовления магазина доступ к встроенному ПО со стороны оператора и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея магазина согласно таблице.

Магазин	Наименован ие программног о обеспечения	Идентификационн ое наименование программного обеспечения	Номер версии (идентификационн ый номер) программного обеспечения	Цифровой идентификат ор программног о обеспечения	Алгоритм вычисления цифрового идентификато ра
Р 054.1	Р 054.1	54.1	2.04
Р 054.2	Р 054.2	54.2	2.04

Идентификационное наименование ПО появляется при включении магазина.

В комплект поставки магазин Р 054.2 входит ПО УПМ-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с магазина. Передача информации осуществляется только в одном направлении -от магазина к ЭВМ.

Технологическая информация содержит заводские номера деталей, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования магазина по его назначению.

ПО УПМ-1 не влияет на работу магазина, не изменяет встроенное ПО магазина. ПО УПМ-1 является метрологически незначимым.

Метрологические и технические характеристики

Наименование характеристики	Значение характеристики
Диапазон воспроизводимых значений сопротивления. Ом	от 1 до 9999999
Дискретность установки значений сопротивления, Ом	1
Пределы допускаемого значения основной абсолютной погрешности воспроизведения значений сопротивления в диапазоне измерения сопротивления, Ом:
от 1 до 9 Ом	±(0,1 R вых.м + 0,5 Ом)
от 10 до 99 Ом	+(0,05 R вых.м + 0,5 Ом)
Пределы допускаемого значения основной относительной погрешности воспроизведения значений сопротивления в диапазоне измерения сопротивления, %:
от 100 до 999 Ом	± 0,5
от 1000 до 9999 Ом	± 0,1
от 10000 до 99999 Ом	± 0,1
от 100000 до 999999 Ом	± 0,2
от 1000000 до 9999999 Ом	± 0,5
Начальное сопротивление (при установленном значении RP,i,lx. м = 0 Ом), Ом, не более	0,6
Пределы допускаемой дополнительной погрешности, обусловленной отклонением температуры окружающего воздуха от нормальной до любого значения в пределах температур,    соответствующих    рабочим    условиям применения, %.	±0,05 основной погрешности на каждый 10 °С.
Значение электрического напряжения прикладываемого к Rbux. м, В, не более	300
Мощность, рассеиваемая на Rвых. М, ВА, не более	2
Мощность, потребляемая от сети питания, ВА, не более	10
Продолжительность непрерывной работы, ч, не менее	8
Средняя наработка на отказ, ч, не менее	6000
Установленный срок службы, лет	6
Габаритные размеры Р 054.1 (длина* ширина* высота) , мм, не более	215x82x120
Габаритные размеры Р 054.2 (длина* ширина* высота) , мм, не более	245x115x230
Масса Р 054.1, кг, не более	1,8
Масса Р 054.2, кг, не более	3,5
Нормальные условия применения: - температура окружающего воздуха, °С	от плюс 15 до плюс 25
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа (мм рт. ст.)	от 84 до 106 (от 630 до 795)
Рабочие условия применения (светодиодный дисплей)	группа 4 по ГОСТ 22261-94
- температура окружающего воздуха, °С	от минус 10 до плюс 40
- относительная влажность воздуха, %	90 при температуре плюс 30 °С
- атмосферное давление, кПа (мм рт. ст.)	от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность магазина.

Комплектность средства измерений

Наименование изделия	Обозначение	Количество
Магазин электрического сопротивления Р 054.1
1. Магазин электрического сопротивления Р 054.1	МКИЯ.422513.001-01	1
2. Шнур питания «Евростандарт» (КС-0,9) 10 А, 1,8 м		1
3. Вставка плавкая ВП2Б-1-1АF		1
4. Магазин электрического сопротивления Р 054.1. Руководство по эксплуатации	МКИЯ.422513.001-01 РЭ	1
5. Магазин электрического сопротивления Р 054.1. Формуляр	МКИЯ.422513.001-01 ФО	1
6. Транспортная тара	Р 054.1-Я1	1
Магазин электрического сопротивления Р 054.2
1. Магазин электрического сопротивления Р 054.2	МКИЯ.422513.001-02	1
2. Шнур питания «Евростандарт» (КС-0,9) 10 А, 1,8 м		1
3. Вставка плавкая ВП2Б-1-1АF		1
4. Магазин электрического сопротивления Р 054.2. Руководство по эксплуатации	МКИЯ.422513.001-02 РЭ	1
5. Магазин электрического сопротивления Р 054.2. Формуляр	МКИЯ.422513.001-02 ФО	1
6. Транспортная тара	Р 054.2-Я1	1
7. Компакт-диск «Пакет программ УПМ»		1
8. Полный нуль-модемный кабель RS-232		1

Сведения о методиках (методах) измерений

МКИЯ.422513.001-01	РЭ	«Магазины	электрического	сопротивления	Р	054.1.
Руководство по эксплуатации»;
МКИЯ.422513.001-02	РЭ	«Магазины	электрического	сопротивления	Р	054.2.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие				требования к	магазинам

электрического сопротивления Р 054

ТУ 4221-051-20883295-2006 «Магазины электрического сопротивления Р 054. Технические условия»;

ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления;

Методические указания МИ 1695-87. ГСИ. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки.

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27

Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27 телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

E-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской   области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Лист № 1 Регистрационный № 22100-01 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы контроля натяга колец подшипников ПС-219.1 (модификации ПС-219.11 и ПС-219.21)

Назначение средства измерений

Приборы контроля натяга колец подшипников ПС-219.1 (модификации ПС-219.11 и ПС-219.21) (далее - приборы) предназначены для неразрушающего контроля натяга внутренних колец роликовых подшипников качения после их горячей посадки на шейки осей колёсных пар железнодорожных вагонов и локомотивов в условиях эксплуатации.

Описание средства измерений

Конструктивно прибор выполнен в металлическом корпусе, внутри которого размещён датчик состоящий из маятникового механизма и оптопар и программируемый микроконтроллер, который содержит микропроцессор, оперативное запоминающее устройство (ОЗУ) и постоянное запоминающее устройство (ПЗУ). В нижней части прибора имеется полукруглое посадочное место, ширина которого равна ширине дорожки качения подшипника. На верхней части прибора расположены: жидкокристаллический дисплей, панель управления и уровень.

Прибор питается от встроенной малогабаритной аккумуляторной батареи и относится к приборам переносного типа.

Принцип действия прибора основан на возбуждении с помощью маятникового механизма упругих колебаний в материале кольца и последующей регистрации параметров затухающих колебаний маятника, которые зависят от величины натяга в месте посадки.

При установке прибора на контролируемое кольцо подшипника и подачи команды «Пуск» происходит падение шарика на кольцо. Подсчитывается время 10 соударений шарика и кольца (фиксируется прохождение шариком оптопар) и после обработки информации в микроконтроллере на экран дисплея выводится информация о степени натяга контролируемого кольца на ось колёсной пары.

Прибор позволяет производить контроль натяга кольца, посаженного на шейку оси колёсной пары, выводить на экран дисплея информацию о натяге, накапливать информацию о проверяемых колёсных парах и передавать её на ПЭВМ для формирования базы данных и автоматизированного оформления документов.

Прибор выпускается в двух модификациях: ПС-219.11 для контроля подшипников грузовых вагонов, ПС-219.21 для контроля подшипников локомотивов.

Общий вид приборов приведен на рисунке 1.

Программное обеспечение

Работа приборов осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от приборов не функционирует. Встроенное ПО вычисляет непосредственный результат измерения.

Встроенное ПО каждого экземпляра прибора содержит массивы (таблицы), учитывающие конструктивные особенности и параметры измерительного тракта конкретного прибора. С помощью этих таблиц осуществляется преобразование (в цифровой форме) сигнала, поступающего с датчика, регистрирующего параметры затухающих колебаний маятникового механизма, значения которых определяются натягом в месте посадки кольца на ось. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого прибора будет своим, поэтому на дисплее он не отображается и в таблице отсутствует.

После изготовления приборов доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея прибора согласно таблице, где х - любые символы, идентифицирующие метрологически незначимую часть ПО.

Измеритель	Наименование программного обеспечения	Идентификаци онное наименование программного обеспечения	Номер версии (идентификаци онный номер) программного обеспечения	Цифровой идентификатор программного обеспечения	Алгоритм вычисления цифрового идентификатор а
ПС-219.11	PS219.il	PS219 11 xx xxxxxx
ПС-219.21	PS219.21	PS219_21 хх хххххх

Идентификационное наименование ПО, номер версии ПО появляются при установке прибора в состояние «справка».

В комплект поставки прибора входит ПО РМД-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с прибора. Передача информации осуществляется только в одном направлении - от прибора к ЭВМ с подтверждением.

Технологическая информация содержит заводские номера деталей, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования приборов по их назначению.

ПО РМД-1 не влияет на работу прибора, не изменяет встроенное ПО прибора. ПО РМД-1 является метрологически незначимым.

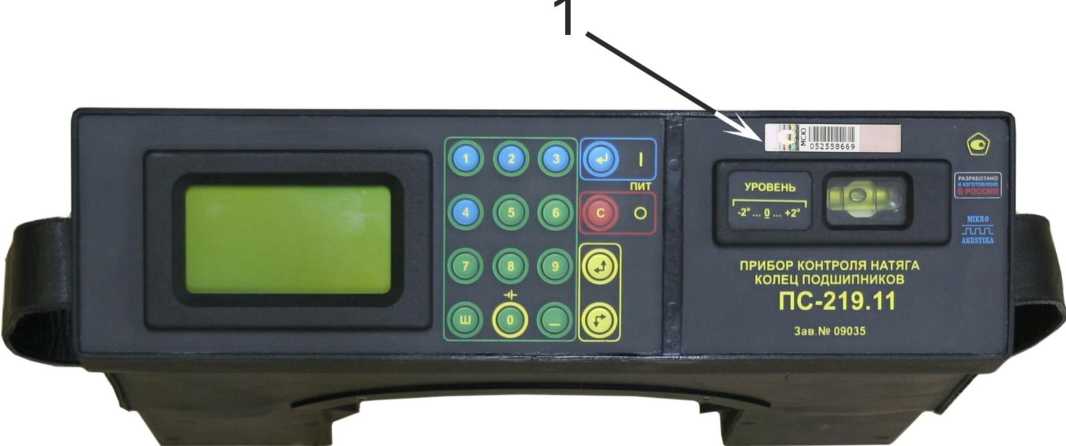

Прибор контроля натяга колец подшипников ПС-219.11

Рис. 1 Общий вид приборов.

Примечание:

- стрелками (1) обозначено место для размещения поверительного клейма в виде наклейки;

- стрелками (2) указаны места пломбировки меры в виде наклеек от несанкционированного доступа.

Метрологические и технические характеристики

Наименование характеристики	Значение характеристики
Диапазон измерений натяга, мкм	от 0 до 60
Предел допускаемой абсолютной погрешности измерения натяга прибором, мкм	± 5
Время контроля одного кольца, мин, не более	2
Количество проверяемых колёсных пар, информация о которых может храниться в памяти прибора, шт	400
Максимальный ток, потребляемый прибором от встроенной аккумуляторной батареи, А, не более	0,15
Продолжительность непрерывной работы прибора без подзарядки, ч, не менее	12
Средняя наработка на отказ, ч, не менее	4000
Установленный срок службы, лет	6
Габаритные размеры прибора ПС-219.11 (длинахширинахвысота), мм, не более	320x300x80
Габаритные размеры прибора ПС-219.21 (длинахширинахвысота), мм, не более	420x350x100
Масса ПС-219.11, кг, не более	3,5
Масса ПС-219.21, кг, не более	5

Знак утверждения типа

наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность измерителя.

Комплектность средства измерений

Наименование изделия	Обозначение	Количество
Прибор контроля натяга колец подшипников ПС-219.11
1. Прибор контроля натяга колец подшипников ПС-219.11	МКИЯ.427614.011	1
2. Кабель-удлинитель последовательного порта DB-9		1
3. Адаптер для зарядки аккумуляторных батарей	МАБ 115	1
4. Стандартный образец предприятия СОП-НО-219.11 в упаковке	ПС-219.11 - Я2/2	1
5. Батарея аккумуляторная 9,6 В (в составе прибора	МБА 22-9,6-1200 или	2
+ ЗИП)	МБА 22-9,6-960
6. Компакт-диск «Пакет программ РМД-1».	МКИЯ.НД-03 ПО	1
7. Пакет программ РМД-1. Руководство по эксплуатации	МКИЯ.НД-03 РЭ	1

Наименование изделия	Обозначение	Количество
8. Батареи аккумуляторные перезаряжаемые никель-металлогидридные. Руководство по эксплуатации	МБА РЭ	1
9. Станция зарядная*	СЗ 130.11.1	1
10. Транспортная тара	ПС 219.11 - Я 1/2	1
11. Прибор контроля натяга колец подшипников ПС-219.11. Руководство по эксплуатации	МКИЯ.427614.011 РЭ	1
12. Прибор контроля натяга колец подшипников ПС-219.11. Формуляр	МКИЯ.427614.011 ФО	1
13. Прибор контроля натяга колец подшипников ПС-219.1 (и его модификации ПС-219.11, ПС-219.21). Методика поверки	МП-34-221-01	1
14. Стандартный образец предприятия СОП-НО- 219.11. Формуляр	МСО 219.11 ФО	1
Прибор контроля натяга колец подшипников ПС-219.21
1. Прибор контроля натяга колец подшипников ПС-219.21	МКИЯ.427614.021	1
2. Кабель-удлинитель последовательного порта DB-9		1
3. Адаптер для зарядки аккумуляторных батарей	МАБ 115	1
4. Стандартный образец предприятия СОП-НО-219.21 в упаковке	ПС-219.21 - Я2/2	1
5. Батарея аккумуляторная 9,6 В (в составе прибора	МБА 22-9,6-1200 или	2
+ ЗИП)	МБА 22-9,6-960
6. Компакт-диск «Пакет программ РМД-1».	МКИЯ.НД-03 ПО	1
7. Пакет программ РМД-1. Руководство по эксплуатации	МКИЯ.НД-03 РЭ	1
8. Батареи аккумуляторные перезаряжаемые никель-металлогидридные. Руководство по эксплуатации	МБА РЭ	1
9. Станция зарядная*	СЗ 130.11.1	1
10. Транспортная тара	ПС 219.21 - Я 1/2	1
11. Прибор контроля натяга колец подшипников ПС-219.21. Руководство по эксплуатации	МКИЯ.427614.021 РЭ	1
12. Прибор контроля натяга колец подшипников ПС-219.21. Формуляр	МКИЯ.427614.021 ФО	1
13. Прибор контроля натяга колец подшипников ПС-219.1 (и его модификации ПС-219.11, ПС-219.21). Методика поверки	МП-34-221-01	1
14. Стандартный образец предприятия СОП-НО- 219.21. Формуляр	МСО 219.21 ФО	1

*Поставляется по отдельному заказу.

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в документах МКИЯ.427614.011 РЭ «Прибор контроля натяга колец подшипников ПС-219.11. Руководство по эксплуатации» и МКИЯ.427614.021 РЭ «Прибор контроля натяга колец подшипников ПС-219.21. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к приборам контроля натяга колец подшипников ПС-219.1 (модификации ПС-219.11 и ПС-219.21)

ТУ 4276-026-20883295-2001 «Приборы контроля натяга колец подшипников. Технические условия»;

МП-34-221-01   «Прибор контроля натяга колец подшипников   ПС-219.1

(и его модификации ПС-219.11, ПС-219.21). Методика поверки» (утверждена ГЦИ СИ УНИИМ в июле 2001 г.).

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27

Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27 телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

E-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской   области»

(ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Регистрационный № 78208-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Меры моделей дефектов ОСО-Г

Назначение средства измерений

Меры моделей дефектов ОСО-Г (далее - меры) предназначены для воспроизведения и (или) хранения заданной физической величины ширины, длины, глубины искусственных дефектов.

Описание средства измерений

Принцип действия мер основан на имитации естественных поверхностных дефектов деталей посредством нанесения на рабочие поверхности деталей искусственных дефектов с заданными шириной, длиной, глубиной (моделей дефектов).

Меры состоят из образцов и составных частей подшипника и с искусственными дефектами с различной шириной, длиной, глубиной и различными местами их нанесения.

Материал изготовления мер приведен в таблице 3.

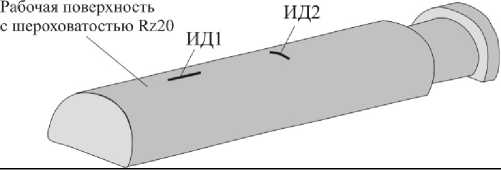

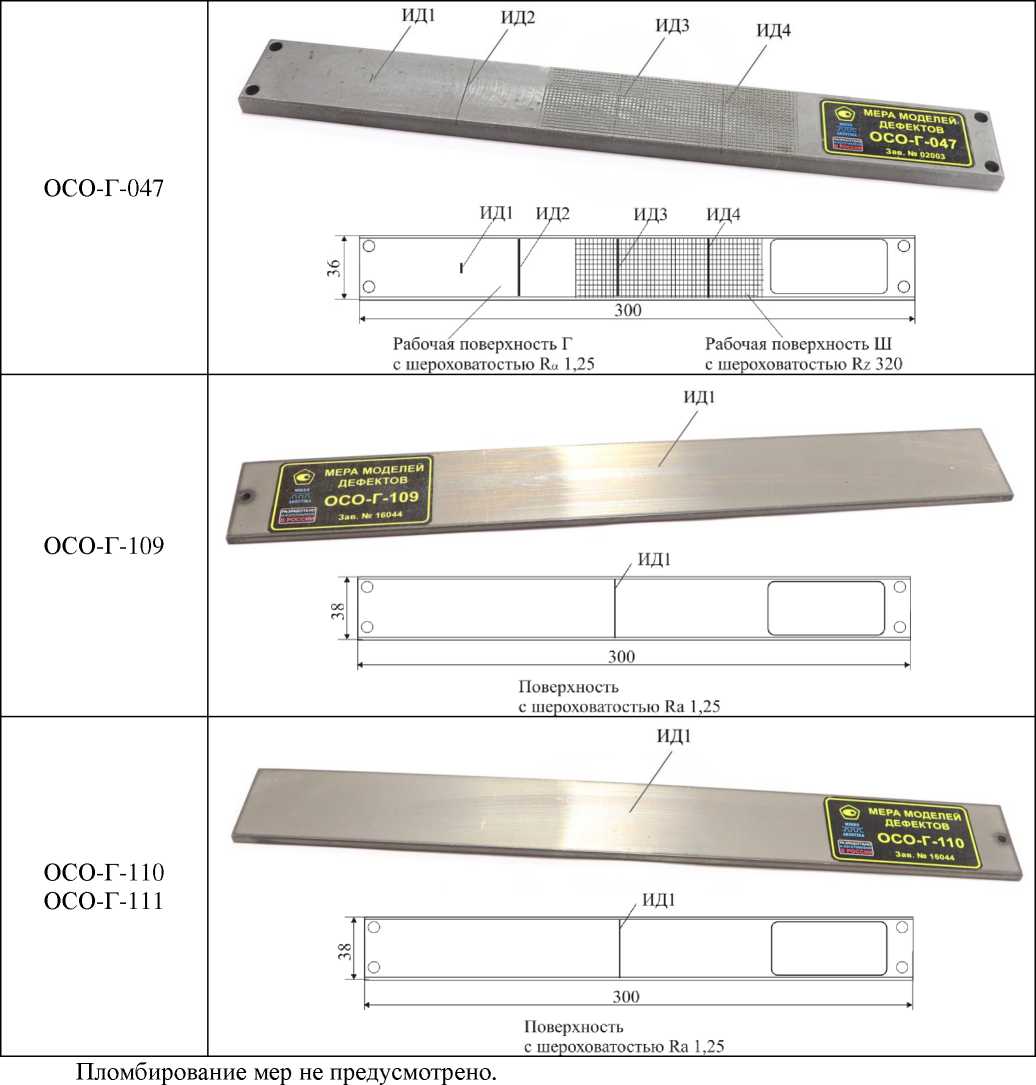

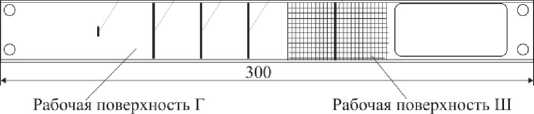

Общий вид мер представлен в таблице 1.

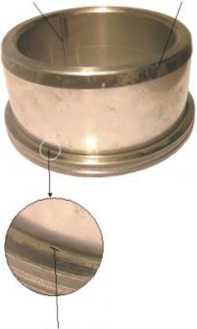

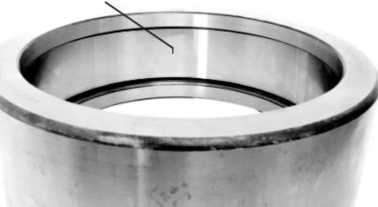

ОСО-Г-233.1В-

01

ОСО-Г-903-01

ОСО-Г-903-02

ОСО-Г-903-03

ОСО-Г-903-04

ОСО-Г-915-01

ОСО-Г-915-02

ОСО-Г-915-03

ОСО-Г-915-04

ОСО-Г-904

ОСО-Г-917

ОСО-Г-927

ИД1 ИД2 ИДЗ ИД4        ИД5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Обозначение меры	Обозначение и место нанесения искусственного дефекта	Наименование характеристики	Значение характеристики, мм	Пределы допускаемой абсолютной погрешности воспроизведения ширины, длины, глубины искусственных дефектов меры, мм
		Номинальное значение ширины, длины, глубины искусственных дефектов меры и его отклонение
1	2	3	4	5
ОСО-Г- 233.1Н	ИД1 (наружная поверхность)	Глубина	0,35±0,05	±0,02
		Ширина	О,3О±0,2О	±0,03
	ИД2 (боковая поверхность со стороны заводского номера)	Глубина	0,35±0,05	±0,02
		Ширина	0,45±0,35	±0,03
	ИД3 (поверхность качения)	Глубина	О,4О±0,10	±0,02
		Ширина	О,3О±0,2О	±0,03
	ИД4 (верхняя поверхность борта со стороны заводского номера)	Глубина	О,35±0,О5	±0,02
		Ширина	0,30±0,20	±0,03
	ИД5 (верхняя поверхность борта)	Глубина	О,35±0,О5	±0,02
		Ширина	О,3О±0,2О	±0,03
	ИД6 (боковая поверхность)	Глубина	О,4О±0,10	±0,02
		Ширина	О,3О±0,2О	±0,03
ОСО-Г- 233.1Н-01	ИД1 (поверхность качения)	Глубина	0,725±0,275	±0,06
		Ширина	О,2О±0,10	±0,06
		Длина	4,0±1,0	±0,2
ОСО-Г- 233.1В	ИД1 (зарубка на краю борта)	Глубина	О,375±0,125	±0,02
		Ширина	О,3О±0,2О	±0,03
	ИД2 (на переходе от борта к поверхности качения)	Глубина	0,45±0,15	±0,02
		Ширина	О,3О±0,2О	±0,03
	ИД3 (боковая поверхность борта)	Глубина	О,2О±0,О5	±0,02
		Ширина	О,3О±0,2О	±0,03
	ИД4 (посадочная поверхность)	Глубина	О,375±0,125	±0,02
		Ширина	О,3О±0,2О	±0,03
	ИД6 (поверхность качения)	Глубина	0,40±0,15	±0,02
		Ширина	О,35±0,25	±0,03

1	2	3	4	5
осо-г- 233.1В-01	ИД1 (поверхность качения)	Глубина	0,675±0,325	±0,06
		Ширина	О,2О±0,1О	±0,03
		Длина	4,0±1,0	±0,2
ОСО-Г- 233.1У	ИД1 (наружная поверхность)	Глубина	0,45±0,15	±0,02
		Ширина	0,175±0,075	±0,03
	ИД2 (боковая поверхность)	Глубина	0,45±0,15	±0,02
		Ширина	0,175±0,075	±0,03
	ИД3 (боковая поверхность)	Глубина	О,35±0,О5	±0,02
		Ширина	0,175±0,075	±0,03
	ИД4 (внутренняя поверхность)	Глубина	О,35±0,О5	±0,02
		Ширина	0,175±0,075	±0,03
ОСО-Г- 233.1У-01	ИД1 (боковая поверхность)	Глубина	0,725±0,275	±0,06
		Ширина	О,225±0,125	±0,03
		Длина	4,0±1,0	±0,2
ОСО-Г-903- 01	ИД1 (параллельно оси ролика на цилиндрической поверхности качения)	Глубина	О,О2О±0,О1О	±0,01
		Ширина	0,25±0,15	±0,06
ОСО-Г-903- 02	ИД2 (параллельно оси ролика на цилиндрической поверхности качения)	Глубина	0,05±0,01	±0,01
		Ширина	0,25±0,15	±0,06
ОСО-Г-903- 03	ИД3 (параллельно оси ролика на цилиндрической поверхности качения)	Глубина	О,О9±0,О3	±0,02
		Ширина	0,25±0,15	±0,06
ОСО-Г-903- 04	ИД4 (параллельно оси ролика на цилиндрической поверхности качения)	Глубина	О,12±0,О8	±0,03
		Ширина	О,25±0,15	±0,06
		Длина	3,0±1,0	±0,2
ОСО-Г-915- 01	ИД1 (параллельно оси ролика на цилиндрической поверхности качения)	Глубина	О,О2О±0,О1О	±0,01
		Ширина	0,25±0,15	±0,06
ОСО-Г-915- 02	ИД2 (параллельно оси ролика на цилиндрической поверхности качения)	Глубина	О,О5±0,О1	±0,01
		Ширина	0,25±0,15	±0,06

1	2	3	4	5
ОСО-Г-915- 03	ИД3 (параллельно оси ролика на цилиндрической поверхности качения)	Глубина	0,09±0,03	±0,02
		Ширина	0,25±0,15	±0,06
ОСО-Г-915- 04	ИД4 (параллельно оси ролика на цилиндрической поверхности качения)	Глубина	0,12±0,08	±0,03
		Ширина	0,25±0,15	±0,06
		Длина	3,0±1,0	±0,2
ОСО-Г-9О4	ИД1 (в углу окна одного из оснований сепаратора, на наружной стороне сепаратора)	Глубина	1,125±0,125	±0,06
		Ширина	0,325±0,125	±0,06
ОСО-Г-917	ИД1 (в углу окна одного из оснований сепаратора, на наружной стороне сепаратора)	Глубина	1,025±0,225	±0,06
		Ширина	0,325±0,125	±0,06
ОСО-Г-927	ИД1 (в углу окна одного из оснований сепаратора, на наружной стороне сепаратора)	Глубина	1,025±0,225	±0,06
		Ширина	0,325±0,125	±0,06
ОСО-Г-О41	ИД1 (плоская поверхность)	Глубина	1,6±0,6	±0,5
		Ширина	0,325±0,075	±0,06
		Длина	3,3±0,3	±0,2
	ИД2 (плоская поверхность)	Глубина	2,1±0,4	±0,5
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД3 (плоская поверхность)	Глубина	0,575±0,075	±0,10
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД4 (плоская поверхность)	Глубина	0,20±0,05	±0,02
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД5 (плоская поверхность)	Глубина	0,80±0,20	±0,02
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2

1	2	3	4	5
ОСО-Г-042	ИД1 (вдоль образующей цилиндрической поверхности)	Глубина	1,6±0,6	±0,5
		Ширина	0,325±0,075	±0,06
		Длина	32,5±2,5	±0,2
	ИД2 (поперёк образующей цилиндрической поверхности)	Глубина	1,7±0,3	±0,5
		Ширина	0,325±0,075	±0,06
		Длина	17,5±2,5	±0,2
ОСО-Г-О43	ИД1 (плоская поверхность)	Глубина	2,05±0,15	±0,5
		Ширина	0,325±0,075	±0,06
		Длина	3,3±0,3	±0,2
	ИД2 (плоская поверхность)	Глубина	2,25±0,25	±0,5
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД3 (плоская поверхность)	Глубина	0,65±0,15	±0,02
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД4 (плоская поверхность)	Глубина	0,30±0,10	±0,02
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД5 (плоская поверхность)	Глубина	0,95±0,15	±0,02
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
ОСО-Г-О47	ИД1 (плоская поверхность)	Глубина	1,0±0,1	±0,1
		Ширина	0,325±0,075	±0,06
		Длина	4,95±0,55	±0,2
	ИД2 (плоская поверхность)	Глубина	1,975±0,075	±0,06
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД3 (плоская поверхность)	Глубина	0,75±0,25	±0,2
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД4 (плоская поверхность)	Глубина	2,7±0,4	±0,5
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
ОСО-Г-1О9	ИД1 (плоская поверхность)	Ширина	0,003±0,001	±0,001
ОСО-Г-11О	ИД1 (плоская поверхность)	Ширина	0,013±0,003	±0,003
ОСО-Г-111	ИД1 (плоская поверхность)	Ширина	0,024±0,004	±0,003

Таблица 3 - Основные технические характеристики

Обозначение меры	Материал изготовления	Наименование характеристики	Значение характеристики
1	2	3	4
ОСО-Г-233.1Н, ОСО-Г-233.1Н-01	Сталь ШХ-15	Габаритные размеры (наружный диаметр), мм, не более	250
		Габаритные размеры (высота), мм, не более	80
		Масса, кг, не более	7,5

1	2	3	4
ОСО-Г-233.1В, ОСО-Г-233.1В-01	Сталь ШХ-4	Габаритные размеры (наружный диаметр), мм, не более	173
		Габаритные размеры (высота), мм, не более	80
		Масса, кг, не более	4,4
ОСО-Г-233.1У, ОСО-Г-233.1У-01	Сталь ШХ-4	Габаритные размеры (наружный диаметр), мм, не более	173
		Габаритные размеры (высота), мм, не более	14
		Масса, кг, не более	1,2
ОСО-Г-9О3-О1, ОСО-Г-9О3-О2, ОСО-Г-9О3-О3, ОСО-Г-9О3-О4	Сталь ШХ-4	Габаритные размеры (наружный диаметр), мм, не более	32
		Габаритные размеры (высота), мм, не более	52
		Масса, кг, не более	1,7
ОСО-Г-915-О1, ОСО-Г-915-О2, ОСО-Г-915-О3, ОСО-Г-915-О4	Сталь ШХ-4	Габаритные размеры (наружный диаметр), мм, не более	34
		Габаритные размеры (высота), мм, не более	55
		Масса, кг, не более	2,0
ОСО-Г-9О4	Латунь ЛС-961	Габаритные размеры (наружный диаметр), мм, не более	206,3
		Габаритные размеры (высота), мм, не более	69,3
		Масса, кг, не более	2,3
ОСО-Г-917	Латунь ЛС-961	Габаритные размеры (наружный диаметр), мм, не более	240,3
		Габаритные размеры (высота), мм, не более	72,3
		Масса, кг, не более	3,1
ОСО-Г-927	Латунь ЛС-961	Габаритные размеры (наружный диаметр), мм, не более	267,3
		Габаритные размеры (высота), мм, не более	73,0
		Масса, кг, не более	3,1
ОСО-Г-О41, ОСО-Г-О47	Сталь 20	Габаритные размеры (ДхШхВ), мм, не более	300х36х9
		Масса, кг, не более	0,9
ОСО-Г-О42	Сталь 20	Габаритные размеры (ДхШхВ), мм, не более	150х28х22
		Масса, кг, не более	0,7
ОСО-Г-О43	Сталь 45	Габаритные размеры (ДхШхВ), мм, не более	300х36х9
		Масса, кг, не более	0,9
ОСО-Г-1О9, ОСО-Г-11О, ОСО-Г-111	Сталь 40Х	Габаритные размеры (ДхШхВ), мм, не более	300х38х5
		Масса, кг, не более	0,4
Условия эксплуатации: Температура окружающей среды, °С			от +15 до +25
Средний срок службы мер (комплекта мер), лет			12

Знак утверждения типа

наносится печатным способом на титульный лист формуляра и методом наклейки этикетки на упаковку (пенал) меры.

Комплектность средства измерений

Таблица 4 - Комплектность мер

Наименование	Обозначение	Количество
Мера моделей дефектов ОСО-Г*		1 шт.
Упаковка(пенал)**		1 шт.
Транспортная тара		1 шт.
Формуляр**		1 экз.
Методика поверки	МП 064.Д4-19	1 экз.
* - тип и количество мер в соответствии с заказом ** - в соответствии с количеством мер

Сведения о методиках (методах) измерений

МИ 2839-2003 «Геометрические параметры слепков-копий участков поверхностей изделий. Методика выполнения измерений», используя оттискно-слепочный материал «Компар-СТ».

Нормативные и технические документы, устанавливающие требования к мерам моделей дефектов ОСО-Г

ТУ 4276-110-20883295-2011 «Меры моделей дефектов ОСО-Г. Технические условия». МКИЯ.427600.001 ТУ.

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27

Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27 телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

E-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-56-33

Факс: (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-14.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «09» февраля 2024 г. № 346

Лист № 1 Регистрационный № 36194-07 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители напряжённости магнитного поля МФ-117

Назначение средства измерений

Измерители напряженности магнитного поля МФ-117 (далее - измерители) предназначены для измерения напряжённости постоянного и переменного магнитных полей, частоты переменного магнитного поля.

Описание средства измерений

Конструктивно измеритель состоит из электронного блока, на лицевой панели которого расположены органы управления и двухстрочный жидкокристаллический алфавитно-цифровой дисплей. К электронному блоку с помощью гибкого кабеля с разъёмным соединением подключаются феррозондовые преобразователи-полемеры. Измеритель комплектуется двумя различными феррозондовыми преобразователями-полемерами: для измерения нормальной или тангенциальной составляющих напряженности магнитного поля в диапазоне от 10 до 2000 А/м. Одновременно может быть подключен один из феррозондовых преобразователей.

Преобразователь Холла подключается к электронному блоку с помощью гибкого кабеля с неразъёмным соединением и предназначен для измерения нормальной или тангенциальной составляющих напряженности магнитного поля в диапазоне от 2000 до 200000 А/м. Кондуктор преобразователя Холла может поворачиваться на 90 занимая одно из двух положений: для измерения нормальной или тангенциальной составляющей напряженности магнитного поля.

Источником питания измерителя является сменная аккумуляторная батарея напряжением 9,6 В и ёмкостью 1200 мА^ч, подключаемая с задней стороны электронного блока с помощью пружинных контактов. Электронный блок с аккумуляторной батареей помещены в чехол.

Источником питания памяти, таймера и регистра состояний на время замены аккумуляторной батареи является несъёмная литиевая батарея, установленная в электронном блоке, что позволяет сохранить накопленную в памяти информацию, таймеру отслеживать текущую дату и время.

Принцип действия измерителей основан на преобразовании напряжённости магнитного поля в точке измерения с помощью преобразователя в электрический сигнал, пропорциональный значению напряжённости магнитного поля. Снимаемый с выхода преобразователя электрический сигнал усиливается и обрабатывается в электронном блоке, результат измерения наблюдается на алфавитно-цифровом дисплее. На дисплее отображаются: значение напряжённости постоянного магнитного поля, амплитудное значение переменного или импульсного магнитного поля, частота переменного магнитного поля.

Программное обеспечение

Работа измерителей осуществляется под управлением встроенного программного обеспечения (далее - ПО), которое отдельно от измерителей не функционирует. Встроенное ПО вычисляет непосредственный результат измерения. При этом аппаратная и программная части измерителя, работая совместно, обеспечивают заявленные точности результатов измерений.

Встроенное ПО каждого экземпляра измерителя содержит массивы (таблицы), учитывающие конструктивные особенности преобразователей и измерительного тракта конкретного измерителя. С помощью этих таблиц осуществляется преобразование (в цифровой форме) электрического сигнала, поступающего с преобразователя в значение напряжённости постоянного и переменного магнитных полей. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого измерителя будет своим.

После изготовления измерителя доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея измерителя согласно таблице. Идентификационное наименование ПО и номер версии появляются при включении измерителя.

Измеритель	Наименование программного обеспечения	Идентификаци онное наименование программного обеспечения	Номер версии (идентификаци онный номер) программного обеспечения	Цифровой идентификатор программного обеспечения	Алгоритм вычисления цифрового идентификатор а
МФ-117	МФ-117	МФ-117	V07

Общий вид средства измерений

Примечание:

- стрелкой (1) обозначено место для размещения поверительного клейма в виде наклейки;

- стрелкой (2) обозначено место пломбировки измерителя для защиты от несанкционированного доступа.

Метрологические и технические характеристики

Наименование характеристики	Значение характеристики
Диапазон    измерений    напряжённости постоянного магнитного поля, А/м	от ±10 до +200000
Диапазон измерений амплитудных значений напряжённости переменного магнитного поля (в диапазоне измерений частоты), А/м	от ±10 до ±200000
Диапазон измерений частоты переменного магнитного поля, Г ц	от 10 до 1500
Пределы      допускаемой      основной относительной   погрешности   измерения напряжённости постоянного и переменного магнитных полей, %	При использовании феррозондового преобразователя: 8Д = ± А + 0,25\ Нк 1W1 + f 1, 1 Н JJ V 200J при использовании преобразователя: Холла: 5Д =± А + 0,25-| Н 1| -|1 + f |, V Н JJ < 1000J где: Нк    - верхний предел измерения напряжённости постоянного и переменного магнитных полей, А/м; Н - измеренное значение напряжённости постоянного и переменного магнитных полей, А/м; f - значение частоты переменного магнитного поля, Гц; Нк принимает следующие значения: Нк = 200 А/м при 10 А/м < Н < 200 А/м, Н к = 2000 А/м при 200 А/м < Н < 2000 А/м, Нк = 20000 А/м при 2000 А/м < Н < 20000 А/м, Нк = 200000 А/м при 20000 А/м < Н <200000 А/м. А=3 в диапазоне 50 А/м < Н < 200000 А/м; А=5 в диапазоне 10 А/м < Н < 50 А/м.
Пределы допускаемой основной абсолютной погрешности измерения частоты переменного магнитного поля, Гц	6д , f =±(0,01- f + 1), где f - измеренная частота переменного магнитного поля
Пределы   допускаемой   дополнительной погрешности, обусловленной отклонением температуры окружающего воздуха от нормальной до любого значения в пределах температур,   соответствующих   рабочим условиям применения, %	±0,25 основной погрешности Зд на каждые 5 °С   при   измерении   напряжённости магнитного поля

Наименование характеристики	Значение характеристики
Продолжительность непрерывной работы от аккумуляторной батареи, входящей в комплект поставки, ч, не менее	12
Мощность, потребляемая от сменной аккумуляторной батареи, в режиме измерения, Вт, не более	1,2
Средняя наработка на отказ, ч, не менее	4000
Установленный срок службы, лет	6
Масса измерителя с феррозондовыми преобразователями, кг, не более	1,0
Габаритные размеры измерителя в чехле (длинахширинахвысота), мм, не более	240х140x50
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от плюс 15 до плюс 25 от 30 до 80 от 84 до 106 (от 630 до 795)
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	группа 3 по ГОСТ 22261-94 от плюс 5 до плюс 40 90 при температуре плюс 25°С от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность измерителя.

Комплектность средства измерений

Наименование изделия	Обозначение	Количество
1. Измеритель напряженности магнитного поля МФ-117	МКИЯ.422281.005	1
2. Преобразователь феррозондовый тангенциальный	МПФ 117-1	1
3. Преобразователь феррозондовый нормальный	МПФ 117-2	1
4. Батарея аккумуляторная никель-металлогидридная (в составе измерителя)	МБА 9-9,6-1200	1
5. Адаптер для зарядки аккумуляторных батарей	МАБ 114	1
6. Отвертка плоская 0,5х3х100	-	1
7. Станция зарядная *	СЗ 130.11.1	1
8. Батареи аккумуляторные перезаряжаемые никель-металлогидридные. Руководство по эксплуатации	МБА РЭ	1
9. Транспортная тара	МФ-117 / Я1	1
10. Измеритель напряженности магнитного поля МФ-117. Руководство по эксплуатации	МКИЯ.422281.005 РЭ	1
11. Измеритель напряженности магнитного поля МФ-117. Формуляр	МКИЯ.422281.005 ФО	1

Наименование изделия	Обозначение	Количество
12. Измеритель напряженности магнитного поля МФ-117. Методика поверки	МКИЯ.422281.005 МП	1
* Поставляется по отдельному заказу.

Сведения о методиках (методах) измерений

МКИЯ.422281.005 РЭ «Измеритель напряженности магнитного поля МФ-117. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям напряжённости магнитного поля МФ-117

ТУ 4222-092-20883295-2007 «Измеритель напряженности магнитного поля МФ-117. Технические условия»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 8.030-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне k10^-12  540^-2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента

в интервале частот 0  20000 Гц».

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27

Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27

телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

Е-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Лист № 1 Регистрационный № 48407-11                                           Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители напряжённости магнитного поля МФ-207

Назначение средства измерений

Измерители напряженности магнитного поля МФ-207 (далее - измерители) предназначены для измерения напряжённости постоянного и переменного магнитных полей, частоты переменного магнитного поля в свободном пространстве и на поверхности объектов.

Описание средства измерений

Измеритель состоит из электронного блока и преобразователя полемера (далее -преобразователь). Принцип действия измерителя основан на преобразовании магнитного поля в точке измерения с помощью преобразователя, в электрический сигнал, пропорциональный напряжённости магнитного поля.

В корпусе преобразователя измерителей модификации МФ-207 и МФ-207А размещёны феррозондовый преобразователь и датчик Холла. Магниточувствительная ось такого преобразователя направлена перпендикулярно его продольной оси (преобразователь тангенциального типа).

В корпусе преобразователя измерителей модификации МФ-207.1Н размещён только феррозондовый преобразователь. Магниточувствительная ось такого преобразователя совпадает с его продольной осью (преобразователь нормального типа).

Снимаемый с выхода преобразователя электрический сигнал обрабатывается в электронном блоке и результат наблюдается на жидкокристаллическом дисплее. На дисплее отображаются: значение напряжённости постоянного магнитного поля, амплитудное значение переменного или импульсного магнитного поля, сумма постоянного и переменного магнитных полей, частота переменного магнитного поля. При необходимости результаты измерений могут быть переданы на компьютер или сохранены в памяти измерителя, позволяющей хранить до 12000 результатов измерений. Источником питания измерителей является сменная малогабаритная аккумуляторная батарея. Источником питания памяти, таймера и регистра состояний на время замены аккумуляторной батареи является несъёмная литиевая батарея, установленная в электронном блоке, что позволяет сохранить накопленную в памяти информацию, таймеру отслеживать текущую дату и время.

С задней стороны электронного блока с помощью пружинных контактов подключается сменная аккумуляторная батарея, предназначенная для питания измерителя. Электронный блок с подсоединенной аккумуляторной батареей помещён в чехол

В измерителях модификации МФ-207 для визуального отображения результатов измерений использован двухстрочный жидкокристаллический алфавитно-цифровой дисплей, для питания применяется аккумуляторная батарея ёмкостью 1200 мА^ч.

В измерителях модификации МФ-207А для визуального отображения результатов измерений использован широкоформатный графический жидкокристаллический дисплей, для питания применяется аккумуляторная батарея ёмкостью 1200 мА^ч.

В измерителях модификации МФ-207.1Н для визуального отображения результатов измерений использован двухстрочный жидкокристаллический алфавитно-цифровой дисплей, для питания применяется аккумуляторная батарея ёмкостью 700 мА^ч.

Программное обеспечение

Работа измерителей осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от измерителей не функционирует. Встроенное ПО вычисляет непосредственный результат измерения. При этом аппаратная и программная части измерителя, работая совместно, обеспечивают заявленные точности результатов измерений.

Метрологически значимая часть встроенного ПО каждого экземпляра измерителя содержит массивы (таблицы), учитывающие конструктивные особенности преобразователей и измерительного тракта конкретного измерителя. С помощью этих таблиц осуществляется преобразование (в цифровой форме) электрического сигнала, поступающего с преобразователя в значение напряжённости постоянного и переменного магнитных полей. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого измерителя будет своим.

После изготовления измерителя доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея измерителя согласно таблице, где х - любые символы, идентифицирующие метрологически незначимую часть ПО.

Измеритель	Наименование программного обеспечения	Идентификацио нное наименование программного обеспечения	Номер версии (идентификацио нный номер) программного обеспечения	Цифровой идентификат ор программног о обеспечения	Алгоритм вычисления цифрового идентификат ора
МФ-207	МФ-207	МФ-207	V12
МФ-207А	МФ-207А	МФ-207А	009.ХХХ
МФ-207.1Н	МФ-207.1	МФ-207.1	V05

Идентификационное наименование ПО появляется при включении измерителя, а номер версии при последующем нажатии кнопки «<».

В комплект поставки измерителей входит ПО РМД-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с измерителей. Передача информации осуществляется только в одном направлении - от измерителя к ЭВМ с подтверждением.

Технологическая информация содержит заводские номера деталей, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования измерителей по их назначению.

ПО РМД-1 не влияет на работу измерителя, не изменяет встроенное ПО измерителя. ПО РМД-1 является метрологически незначимым.

Измерители напряжённости магнитного поля МФ-207.1Н

Примечание:

• - стрелками (1) обозначено место для размещения поверительного клейма в виде наклейки;

• -  стрелками (2) указаны места пломбировки меры в виде наклеек от несанкционированного доступа.

Метрологические и технические характеристики

Наименование характеристики	Значение характеристики
Диапазон    измерений    напряжённости постоянного магнитного поля, А/м	от ±10 до +300000 (модификация МФ-207) от ±10 до ±500000 (модификация МФ-207А) от ±0,1 до ±200 (модификация МФ-207.1Н)
Диапазон измерений амплитудных значений напряжённости переменного магнитного поля (в диапазоне измерений частоты), А/м	от ±10 до ±300000 (модификация МФ-207) от ±10 до ±500000 (модификация МФ-207А) от ±0,1 до ±200 (модификация МФ-207.1Н)
Диапазон измерений частоты переменного магнитного поля, Гц В автоматическом режиме В ждущем режиме	МФ-207     МФ-207А от 10 до 800 от 5 до 800	МФ-207.1Н от 10 до 400 от 5 до 400

поля, Гц;

Н_к принимает следующие значения:

Н_к = 200 А/м при 10 А/м < Н < 200 А/м,

Н_к = 2500 А/м при 200 А/м < Н < 2500 А/м,

Н_к = 25000 А/м при 2500 А/м < Н < 25000 А/м (для модификации МФ-207),

Н_к = 35000 А/м при 2500 А/м < Н < 35000 А/м (для модификации МФ-207А),

Н_к = 300000 А/м при 25000 А/м < Н < 300000 А/м (для модификации МФ-207),

Н_к = 500000 А/м при 35000 А/м < Н < 500000 А/м (для модификации МФ-207А),

А=3 в диапазоне 50 А/м <Н < 300000 А/м (для модификации МФ-207),

А=3 в диапазоне 50 А/м <Н < 500000 А/м (для модификации МФ-207А),

А=5 в диапазоне 10 А/м < Н < 50 А/м

где:

Н_к - верхний предел измерения напряжённости постоянного и переменного магнитных полей, А/м;

Н - измеренное значение напряжённости постоянного и переменного магнитных полей, А/м;

f - значение частоты переменного магнитного поля, Гц;

Н_к принимает следующие значения:

Н_к = 2 А/м при 0,1 А/м < Н < 2 А/м,

Н_к = 20 А/м при 2 А/м < Н < 20 А/м,

Н_к = 200 А/м при 20 А/м < Н <200 А/м,

А=5 в диапазоне 0,1 А/м < Н < 2 А/м,

А=5 в диапазоне 2 А/м < Н < 20 А/м,

А=4 в диапазоне 20 А/м < Н < 200 А/м.

Наименование характеристики	Значение характеристики
Пределы     допускаемой     основной абсолютной   погрешности    измерения частоты переменного магнитного поля, Гц	8д , f =±(0,01-f+1), где f - измеренная частота переменного магнитного поля
Пределы допускаемой дополнительной погрешности, обусловленной отклонением температуры окружающего воздуха от нормальной до любого значения в пределах температур, соответствующих рабочим условиям применения, %	± 0,25 основной погрешности (при измерении напряжённости и частоты) на каждые 5°С (для модификации МФ-207, МФ 207А) ± 0,6 основной погрешности (при измерении напряжённости и частоты) на каждые 5°С (для модификации МФ-207.1Н).
Продолжительность непрерывной работы от аккумуляторной батареи, входящей в комплект поставки, ч, не менее	МФ-207 - 12 МФ-207А - 12 МФ-207.1Н - 10
Ток,    потребляемый    от    сменной аккумуляторной батареи,   в   режиме измерения, мА, не более	МФ-207 - 50 МФ-207А - 60 МФ-207.1Н - 95
Средняя наработка на отказ, ч, не менее	4000
Установленный срок службы, лет	6
Масса измерителя с феррозондовым преобразователем    и    аккумуляторной батареей, кг, не более	1,4
Габаритные размеры измерителя в чехле (длинахширинахвысота), мм, не более	МФ-207 - 240х 140x75 МФ-207А - 270x110x80 МФ-207.1Н - 240х 140x85
Средняя наработка на отказ, ч, не менее	4000
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от плюс 15 до плюс 25 от 30 до 80 от 84 до 106 (от 630 до 795)
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	группа 3 по ГОСТ 22261-94 от плюс 5 до плюс 40 90 при температуре плюс 25 °С от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность измерителя.

Комплектность средства измерений

Наименование изделия	Обозначение	Кол-во
Измерители напряжённости магнитного поля МФ-207
1. Измеритель напряженности магнитного поля МФ-207	МКИЯ.422281.001	1
2. Жгут для IBM	МВД 101.250	1
3. Батарея аккумуляторная (в составе измерителя)	МБА 13-9,6-1200	1
4. Адаптер для зарядки аккумуляторных батарей	МАБ 113	1
5. Компакт-диск «Пакет программ РМД-1»		1
6. Пакет программ РМД-1. Руководство по эксплуатации	МКИЯ.НД-03 РЭ	1

Наименование изделия	Обозначение	Кол-во
7. Батареи аккумуляторные перезаряжаемые никель-металлогидридные. Руководство по эксплуатации	МБА РЭ
8. Станция зарядная*	СЗ 130.21.1	1
9. Транспортная тара	МФ-207 / Я1	1
10. Измеритель напряженности магнитного поля МФ-207. Руководство по эксплуатации	МКИЯ.422281.001 РЭ	1
11. Измеритель напряженности магнитного поля МФ-207. Формуляр	МКИЯ.422281.001 ФО	1
12. Измеритель напряженности магнитного поля МФ-207. Методика поверки	МКИЯ.422281.001 МП	1
Измерители напряжённости магнитного поля МФ-207А
1. Измеритель напряженности магнитного поля МФ-207А	МКИЯ.422281.002	1
2. Жгут для IBM	МВД 101.250	1
3. Батарея аккумуляторная (в составе измерителя)	МБА 13-9,6-1200	1
4. Адаптер для зарядки аккумуляторных батарей	МАБ 113	1
5. Компакт-диск «Пакет программ РМД-1»		1
6. Пакет программ РМД-1. Руководство по эксплуатации	МКИЯ.НД-03 РЭ	1
7. Батареи аккумуляторные перезаряжаемые никель-металлогидридные. Руководство по эксплуатации	МБА РЭ	1
8. Станция зарядная*	СЗ 130.21.1	1
9. Транспортная тара	МФ-207А / Я1	1
10. Измеритель напряженности магнитного поля МФ-207А. Руководство по эксплуатации	МКИЯ.422281.002 РЭ	1
11. Измеритель напряженности магнитного поля МФ-207А. Формуляр	МКИЯ.422281.002 ФО	1
12. Измеритель напряженности магнитного поля МФ-207А. Методика поверки	МКИЯ.422281.001 МП	1
Измерители напряжённости магнитного поля МФ-207.1Н
1. Измеритель напряженности магнитного поля МФ-207.1Н	МКИЯ.422281.003	1
2. Жгут для IBM	МВД 101.250	1
3. Батарея аккумуляторная (в составе измерителя)	МБА 22-14,4x2-700	1
4. Адаптер для зарядки аккумуляторных батарей	МАБ 122	1
5. Компакт-диск «Пакет программ РМД-1»		1
6. Пакет программ РМД-1. Руководство по эксплуатации	МКИЯ.НД-03 РЭ	1
7. Батареи аккумуляторные перезаряжаемые никель-металлогидридные. Руководство по эксплуатации	МБА РЭ
8. Станция зарядная*	СЗ 130.222	1
9. Транспортная тара	МФ-207.1 / Я1	1
10. Измеритель напряженности магнитного поля МФ-207.1Н. Руководство по эксплуатации	МКИЯ.422281.003 РЭ	1
11. Измеритель напряженности магнитного поля МФ-207.1Н. Формуляр	МКИЯ.422281.003 ФО	1
12. Измеритель напряженности магнитного поля МФ-207.1Н. Методика поверки	МКИЯ.422281.001 МП	1

*Поставляется по отдельному заказу.

Сведения о методиках (методах) измерений

МКИЯ.422281.001 РЭ «Измеритель напряженности магнитного поля МФ-207. Руководство по эксплуатации»;

МКИЯ.422281.002 РЭ «Измеритель напряженности магнитного поля МФ-207А. Руководство по эксплуатации»;

МКИЯ.422281.003 РЭ «Измеритель напряженности магнитного поля МФ-207.1Н. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям напряжённости магнитного поля МФ-207

ТУ 3185-016-20883295-98 «Измеритель напряженности магнитного поля МФ-207. Технические условия»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 8.030-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне k10^-12  540^-2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента

в интервале частот 0  20000 Гц»;

МКИЯ.422281.001 МП «Измеритель напряженности магнитного поля МФ-207. Методика поверки» (утверждена ФБУ «УРАЛТЕСТ» 22 июля 2011 г.)

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА»

(ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27

Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27

телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

Е-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Лист № 1 Регистрационный № 27589-11                                            Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Меры напряжённости магнитного поля М-503

Назначение средства измерений

Меры напряженности магнитного поля М-503 (далее - меры) предназначены для воспроизведения с известной точностью напряжённости постоянного и переменного магнитных полей в своём рабочем пространстве и могут применяться для испытаний в целях утверждения типа и поверки (калибровки) средств измерений напряжённости постоянного и переменного магнитного поля.

По метрологическим характеристикам меры напряженности магнитного поля М-503 соответствуют эталонам 2-го разряда по ГОСТ 8.030-91 и эталонам 3-го разряда по ГОСТ 8.144-97.

Описание средства измерений

Принцип действия меры основан на преобразовании электрического тока, протекающего по намагничивающей обмотке меры, в магнитное поле. При пропускании по обмотке меры постоянного тока, в рабочем объёме меры создаётся постоянное магнитное поле, при пропускании по обмотке меры переменного тока - переменное магнитное поле. Значение напряжённости магнитного поля H в рабочем объёме меры пропорционально значению тока I в обмотке H = K • I. Коэффициент пропорциональности K называется коэффициентом преобразования (или постоянной) меры. Для согласования меры с источником переменного тока последовательно с обмоткой меры включены конденсаторы, которые образуют последовательные колебательные контуры, настроенные в резонанс для частот 50, 120 и 400 Гц. По согласованию с потребителем колебательные контуры могут быть настроены в резонанс на любые другие частоты в диапазоне до 400 Гц.

Рабочий объём меры представляет собой куб с размерами 10x10x10 мм, центр которого совпадает с геометрическим центром пространства между полюсами магнитопровода, а ребра параллельны ребрам полюсов магнитопровода.

Конструктивно мера состоит из С-образного витого магнитопровода с воздушным зазором, изготовленного из магнитомягкого материала, с нанесённой на него намагничивающей обмоткой, помещённого в корпус из стеклотекстолита. На поверхность корпуса выведены клеммы для подключения к намагничивающей обмотке меры источников постоянного или переменного тока, закрывающиеся пластмассовой крышкой, и клемма подключения защитного заземления. В зазоре магнитопровода меры расположен вкладыш, обеспечивающий размещение преобразователя поверяемого прибора в области однородного магнитного поля и предохраняющий магнитопровод от деформации.

Общий вид меры

Примечание:

1. стрелками (1) указаны места пломбировки меры в виде наклеек от несанкционированного доступа

2. стрелками (2) обозначено место для размещения поверительного клейма в виде наклейки

Метрологические и технические характеристики

Наименование характеристики	Значение характеристики
Диапазон воспроизводимых значений напряжённости постоянного магнитного поля, А/м 1	от 2000 до 560000
Диапазоны воспроизводимых среднеквадратических значений напряжённости переменного магнитного поля, А/м, на частотах: 2
- (50,0±0,5) Гц	от 10000 до 400000 3
- (120±12) Гц	от 2000 до 200000 3
- (400±40) Гц	от 2000 до 50000 3
Значение коэффициента преобразования (постоянной) меры, 1/м	от 70000 до 80000 4
Пределы допускаемой относительной погрешности коэффициента преобразования (постоянной) меры для напряжённости постоянного магнитного поля, %, в диапазоне: от 2000 до 20000 А/м	± 1,5
от 20000 до 560000 А/м	± 0,5
Пределы допускаемой относительной погрешности коэффициента преобразования (постоянной) меры для напряжённости переменного магнитного поля, %	± 1,0
Коэффициент гармоник напряжённости переменного магнитного поля в рабочем объёме меры, %, не более	1
Значение постоянной измерительной катушки магнитной индукции М-503.10, Вб/Тл	от 0,1 до 0,3 4
Пределы допускаемой относительной погрешности постоянной измерительной катушки магнитной индукции М-503.10, %	± 0,3
Неоднородность напряжённости магнитного поля в рабочем объёме меры, %, не более	0,05
Средняя наработка на отказ, ч, не менее	10000
Установленный срок службы, лет	10
Масса, кг, не более	52
Габаритные размеры (длинахширинахвысота), мм, не более	650x240x310
Климатические условия применения: - температура окружающего воздуха, ° С	20±5
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа (мм рт. ст.)	от 84 до 106 (от 630 до 795)

**** Действительные значения постоянной меры и постоянной измерительной катушки магнитной индукции М-503.10 указываются в формуляре.

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность меры.

Комплектность средства измерений

Мера напряженности магнитного поля М-503...................................................... 1 шт.

Руководство по эксплуатации МКИЯ.422541.003 РЭ..........................................1 шт.

Формуляр МКИЯ.422541.003 ФО..........................................................................1 шт.

Методика поверки МКИЯ.422541.003 МП............................................................1 шт.

Транспортная тара М-503/Я1..................................................................................1 шт.

Вкладыш для поверки МФ-207 ММН 302.20........................................................ 1 шт.

Вкладыш для поверки МФ-117 ММН 302.190...................................................... 1 шт.

Стержень ММН 302.20/6.........................................................................................2 шт.

Вкладыш для преобразователя измерителя магнитной индукции Ш1-9

ММН 302.200 *......................................................................................................... 1 шт.

Вкладыш для катушки измерительной ММН 503.10/5 *..................................... 1 шт.

Измерительная катушка магнитной индукции М-503.10 *.................................. 1 шт.

Вкладыш-заготовка ММН 302.180 **.................................................................... 1 шт.

* Поставляется по отдельному заказу. Используется только при поверке меры.

** Поставляется по отдельному заказу.

Сведения о методиках (методах) измерений

МКИЯ.422541.003 РЭ «Мера напряженности магнитного поля М-503. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к мерам напряженности магнитного поля М-503

ТУ 4225-058-20883295-2006 «Мера напряженности магнитного поля   М-503.

Технические условия»;

ГОСТ 8.030-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне 1М0^-12 5М0^-2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0  20000 Гц»;

ГОСТ 8.144-97 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции постоянного магнитного поля в диапазоне от 0,05 до 2 Тл».

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27

Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27 телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10 E-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2024 г. № 346

Регистрационный № 44867-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Меры градиента напряжённости постоянного магнитного поля М-101

Назначение средства измерений

Меры градиента напряженности постоянного магнитного поля М-101 (далее - мера) предназначены для воспроизведения градиента напряжённости постоянного магнитного поля в рабочем объёме меры.

Описание средства измерений

Принцип действия меры основан на преобразовании постоянного электрического тока, протекающего по обмотке меры, в градиент напряжённости постоянного магнитного поля в рабочем объёме меры. Значение градиента напряжённости магнитного поля G в рабочем объёме меры пропорционально значению тока I в обмотке G = К ■ I. Воспроизводимая величина - составляющая градиента напряжённости магнитного поля ^z . Коэффициент дх пропорциональности К называется коэффициентом преобразования (или постоянной) меры. Рабочий объём меры имеет форму куба с размерами сторон 10 мм и центром, совпадающим с геометрическим центром обмотки смещения меры и началом системы координат XYZ . Направление оси X соответствует длине меры, ось Z направлена по высоте меры.

Конструктивно мера состоит из двух основных катушек, соединённых последовательно и установленных на опорную плиту из алюминиевого сплава. Обмотки катушек выполнены из медного провода, нанесённого на каркас из немагнитного материала. Оси катушек взаимно параллельны и перпендикулярны опорной плите. Для компенсации магнитного поля Земли в мере предусмотрена дополнительная катушка смещения, расположенная между основными катушками.

На поверхность корпуса меры выведены клеммы для подключения к основным и дополнительным катушкам меры источников постоянного тока. В верхней части меры расположено отверстие для установки специальных вкладышей, предназначенных для размещения преобразователей средств измерений градиента напряженности магнитного поля.

Для ориентации в пространстве мера обеспечена поворотным устройством, позволяющим вращать меру вокруг вертикальной или горизонтальной оси.

Юад             -

JVU=L

AttSTtK»

"»"ХгомХ?'^ЕННОС1"

M^o, °"°^лп

'***»«. Wt

—___ ■^C,*^,V»* ,<48,

Рисунок 1 - Общий вид меры градиента напряженности постоянного магнитного поля М-101

1 ,2

052558669

Рисунок 2 - Место для размещения поверительного клейма в виде наклейки (1), места пломбировки меры для защиты от несанкционированного доступа (2)

Метрологические и технические характеристики

Наименование характеристики	Значение характеристики
Диапазон воспроизводимых значений градиента напряжённости постоянного магнитного поля, А/м2	от 1000 до 200000*
Значение коэффициента преобразования (постоянной) меры, 1/м2	от 31000 до 47000**
Пределы допускаемой относительной погрешности коэффициента преобразования (постоянной) меры, %	±3
Рабочий объём меры	куб с размерами сторон 10 мм
Относительное изменение градиента напряжённости постоянного магнитного поля в рабочем объёме меры, %, не более	1,5
Расстояние между центрами отверстий вкладыша ММП 603.120, мм	от 4,75 до 5,25***
Пределы допускаемой относительной погрешности расстояния между центрами отверстий вкладыша ММП 603.120, %	±0,5
Средняя наработка на отказ, ч, не менее	10000
Установленный срок службы, лет, не менее	10
Масса, кг, не более	3
Габаритные размеры (длинахширинахвысота), мм, не более	230х140х180
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от 15 до 25 от 30 до 80 от 84 до 106 (от 630 до 795)
* для обеспечения воспроизведения мерой градиента напряженности постоянного магнитного поля во всём диапазоне необходимо для питания меры применять источник постоянного тока с пределами регулирования напряжения не менее 40 В, тока - не менее 7 А ** действительное значение коэффициента преобразования (постоянной) меры указывается в формуляре *** действительное значение расстояния определяется при поверке меры

Знак утверждения типа

наносится типографским способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность корпуса меры.

Комплектность средства измерений

Наименование изделия	Обозначение	Количество
1. Мера градиента напряженности постоянного магнитного поля М-101	МКИЯ.422540.101	1
2. Вкладыш	МП 603.50	1
3. Вкладыш*	МП 603.120	2
4. Вкладыш*	МП 603.170	1
5. Вкладыш*	МП 603.140	1
6. Шайба*	ММП 603.80-02	2
7. Провод		5
8. Транспортная тара	М-101/Я1	1
9. Мера градиента напряженности постоянного магнитного поля М-101. Руководство по эксплуатации	МКИЯ.422540.101 РЭ	1

Наименование изделия	Обозначение	Количество
10. Мера градиента напряженности постоянного магнитного поля М-101. Формуляр	МКИЯ.422540.101 ФО	1
11. Меры градиента напряженности постоянного магнитного поля М-101. Методика поверки	МКИЯ.422540.101 МП	1
* поставляется по отдельному заказу, используется только при поверке меры

Сведения о методиках (методах) измерений

МКИЯ.422540.101 РЭ «Мера градиента напряженности постоянного магнитного поля М-101. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к мерам градиента напряженности постоянного магнитного поля М-101

СТО 20883295-005-2008 «Мера градиента напряженности постоянного магнитного поля М-101. Стандарт организации»;

ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1^10“⁹ до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»;

МКИЯ.422540.101 МП «Меры градиента напряженности постоянного магнитного поля М-101. Методика поверки».

Изготовитель

Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»)

Юридический адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15

Адрес места осуществления деятельности: 620041, г. Екатеринбург, ул. Уральская, д. 27

Почтовый адрес: 620041, г. Екатеринбург, ул. Уральская, д. 27

телефон (343) 389-03-10, 341-63-11, факс (343) 389-03-10

Е-mail: akustika@etel.ru

www.mikroakustika.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2А телефон (343) 350-25-83, факс (343) 350-40-81

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

¹

Для обеспечения воспроизведения мерой напряженности постоянного магнитного поля во всём диапазоне необходимо для питания меры применять источник постоянного тока с пределами установки выходного напряжения не менее 40 В, тока - не менее 8 А.

²

Для обеспечения воспроизведения мерой напряженности переменного магнитного поля во всём диапазоне необходимо для питания меры применять источник переменного тока с пределами установки среднеквадратических значений выходного напряжения не менее 50 В, тока - не менее 6 А, для частот от 20 до 400 Гц.

³

Диапазоны воспроизводимых среднеквадратических значений напряжённости

⁴

переменного магнитного поля для резонансных частот, отличающихся от 50, 120 и 400 Гц, определяются изготовителем при выпуске меры из производства и указываются в формуляре.

---
