Приложение к свидетельству № 30744 об утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства детектирования УДГБ-02Е Назначение средства измеренийУстройства детектирования УДГБ-02Е предназначены для измерения объёмной активности бета-излучающих радионуклидов в инертных газах (далее ИРГ), в том числе в аргоне, криптоне, ксеноне и применения в системах радиационного контроля на АЭС, а также на других ядерно и радиационно опасных объектах.
Описание средства измеренийУстройство детектирования преобразует поток бета-частиц, испускаемых радионуклидами, содержащимися в ИРГ, в электрические импульсы, средняя частота следования которых пропорциональна объемной активности радионуклидов. О появлении радионуклидов в контролируемом ИРГ судят по превышению импульсного потока на выходе устройства детектирования над фоновым значением.
Контролируемый ИРГ поступает в измерительную камеру. Регистрация бета-частиц осуществляется расположенными по торцам камеры узлами детекторов (основного (ОК) и компенсационного (КК) каналов).
Устройства детектирования УДГБ-02Е выпускаются в четырёх модификациях: УДГБ-02Е, УДГБ-02Е1, УДГБ-02Е2, УДГБ-02Е3.
Устройства детектирования УДГБ-02Е, -Е1 состоят из блоков детектирования БДГБ-29Р, -Р1 и блоков многофункциональных БИ-10Р, -Р1, (соответственно), а устройства детектирования УДГБ-02Е2, -Е3 состоят из блоков детектирования БДГБ-29Р, -Р1 и блоков преобразования комбинированных БПМ-17Е, -Е1 (соответственно).
Блок детектирования представляет собой цилиндрический металлический корпус на опоре, в котором с двух сторон герметично установлены два узла детекторов. Между узлами детекторов находится измерительная камера.
Узлы детекторов блоков детектирования БДГБ-29Р из УДГБ-02Е, УДГБ-02Е2 содержат по два газоразрядных счетчика СИ8Б (чувствительный поддиапазон) и СИ19БГ (грубый поддиапазон), а блоков детектирования БДГБ-29Р1 из УДГБ-02Е1, УДГБ-02Е3 по два газоразрядных счетчика СИ19БГ (чувствительный и грубый поддиапазоны), а также содержат узел преобразования, два узла питания и устройство проверки работоспособности (бленкер).
Бленкер позволяет осуществлять дистанционную проверку работоспособности устройств детектирования.
Импульсные потоки от газоразрядных счетчиков поступают на блок многофункциональный БИ-10Р, -Р1 из УДГБ-02Е, УДГБ-02Е1 и на блок преобразования комбинированный БПМ-17Е, -Е1 из УДГБ-02Е2, УДГБ-02Е3, в которых происходит:
-
- компенсация разброса в чувствительности газоразрядных счетчиков;
-
- вычитание из импульсных потоков ОК (чувствительного и грубого поддиапазонов) импульсных потоков КК (чувствительного и грубого поддиапазонов) соответственно;
-
- нормализация сигналов по длительности и амплитуде.
Сформированные по амплитуде и длительности импульсы по линии связи передаются в централизованную систему (аппаратуру второго уровня) для обработки информации и представления ее в удобной для оператора форме.
Устройство детектирования на месте эксплуатации фиксируется при помощи болтов из состава комплекта монтажных частей.

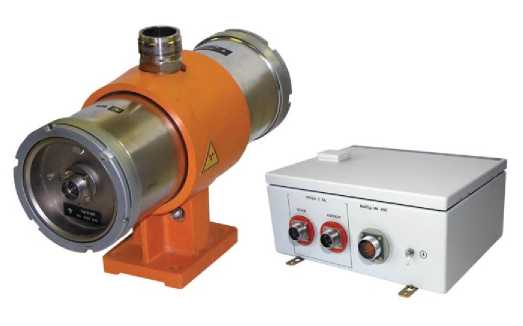

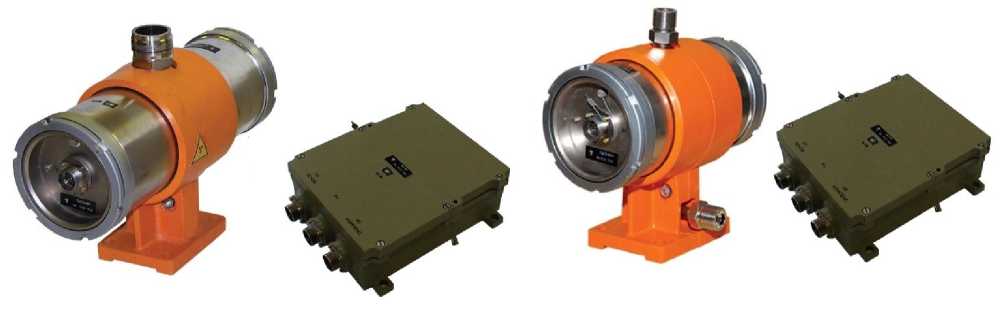

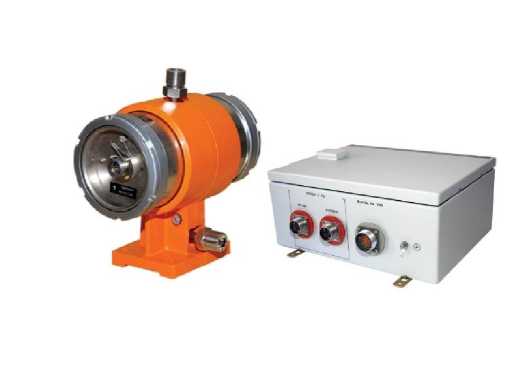

Фотографии внешнего вида исполнений устройств детектирования УДГБ-02Е представлены на рис.1, схема пломбировки в целях защиты от несанкционированного доступа и обозначения мест для нанесения оттисков клейм и размещения наклеек - на рис. 2.
УДГБ-02Е
УДГБ-02Е1
УДГБ-02Е3
Рисунок 1 - Внешний вид исполнений устройств детектирования УДГБ-02Е
УДГБ-02Е2

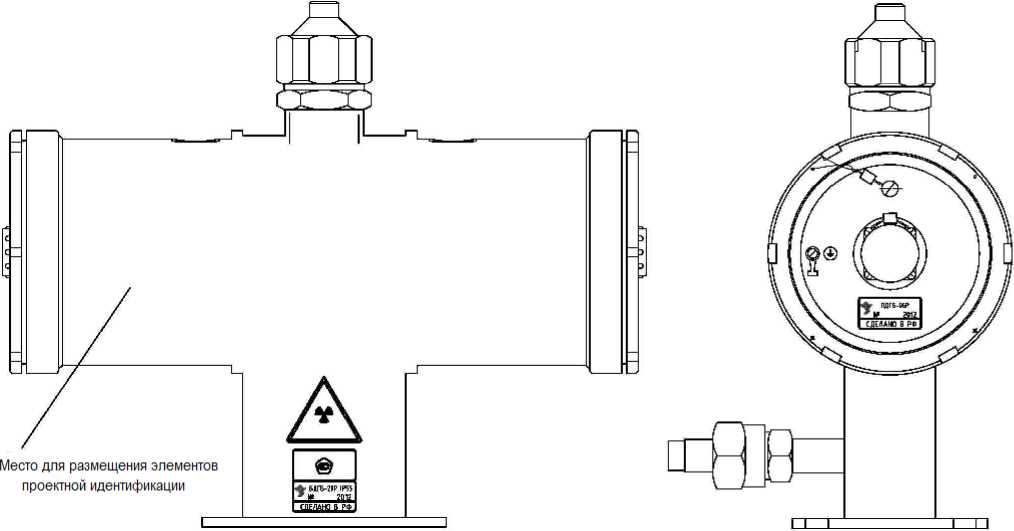

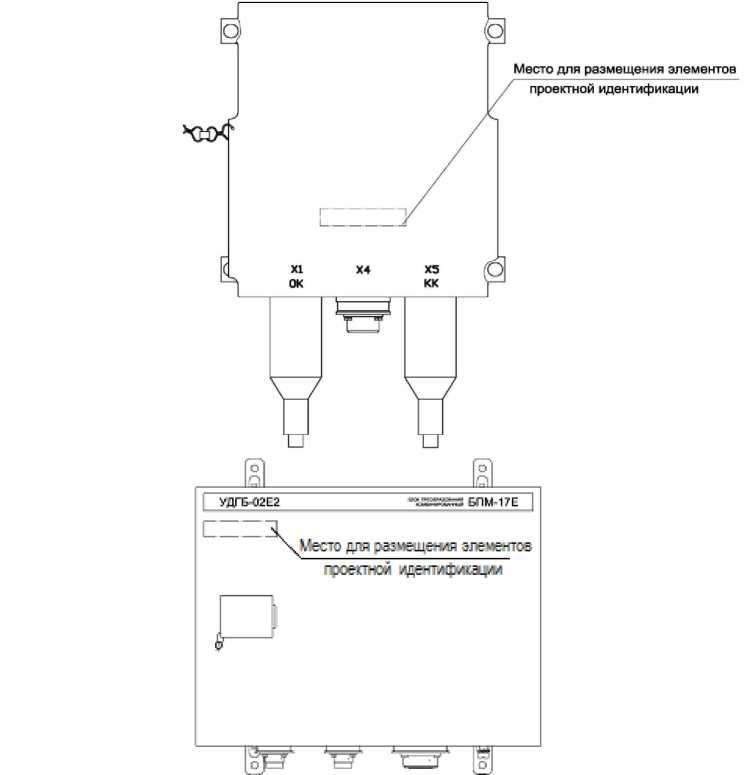

Рисунок 2 - Схема пломбировки в целях защиты от несанкционированного доступа и обозначения мест для нанесения оттисков клейм и размещения наклеек
Программное обеспечение Программное обеспечение отсутствует.
Метрологические и технические характеристикиМетрологические и технические характеристики устройства детектирования приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений (по криптону-85), Бк/м3: УДГБ-02Е, УДГБ-02Е2 |
2,5404 - 8,0409 | |
|
УДГБ-02Е1, УДГБ-02Е3 |
5,0407 - 1,04013 | |
|
Время измерений для начальных значений диапазонов, с, не более: УДГБ-02Е, УДГБ-02Е2 |
300 | |
|
УДГБ-02Е1, УДГБ-02Е3 |
150 | |
|
Чувствительный |
Г рубый | |
|
поддиапазон |
поддиапазон | |
|
Чувствительность (по криптону-85), м3/(Бк с): УДГБ-02Е, УДГБ-02Е2 |
2,340’5 |
1,4-10’7 |
|
УДГБ-02Е1, УДГБ-02Е3 |
3,040’8 |
1Д10’10 |
|
Чувствительность при измерении внешнего бета-излучения источников стронций-90+иттрий-90 активной поверхностью 1 см2, отн.ед.: УДГБ-02Е, УДГБ-02Е2 |
1,5-10’2 |
1,1-10’3 |
|
УДГБ-02Е1, УДГБ-02Е3 |
2,040’3 |
2,040’3 |
|
Переходной коэффициент от объёмной активности ИРГ к внешнему бета-излучению источников стронций-90+иттрий-90 активной поверхностью 1 см2, (сЪк)/м3: УДГБ-02Е, УДГБ-02Е2 |
6,52402 |
7,86403 |
|
УДГБ-02Е1, УДГБ-02Е3 |
6,66404 |
2,00407 |
|
Диапазон регистрируемых энергий бета-излучений, МэВ |
от 0,3 до 3,0 | |
|
Пределы допускаемой основной относительной погрешности УДГБ-02Е при измерении внешнего бета-излучения источников стронций-90+иттрий-90 активной поверхностью 1 см2, % |
±30 | |
|
Пределы допускаемой основной относительной погрешности УДГБ-02Е при измерении объёмной активности газообразного радионуклида криптон-85, % |
±50 | |
|
Питание устройств детектирования: УДГБ-02Е, УДГБ-02Е1, В |
12,0 ±0,4 | |
|
УДГБ-02Е2, УДГБ-02Е3, В |
48 ±6 | |
|
Потребляемый ток, мА: УДГБ-02Е, УДГБ-02Е1 |
не более 90 | |
|
УДГБ-02Е2, УДГБ-02Е3 |
не более 145 | |
|
Режим работы устройств детектирования |
непрерывный | |
|
Нестабильность импульсного потока на выходе за 24 ч, % |
не более ±5 | |
|
Время установления рабочего режима, с |
не более 100 | |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Устойчивость к воздействию температуры окружающего воздуха в пределах, °С |
от плюс 1 до плюс 50 |
|
Габаритные размеры, мм, не более: БДГБ-29Р (УДГБ-02Е, УДГБ-02Е2) |
390х185х300 |
|
БДГБ-29Р1 (УДГБ-02Е1, УДГБ-02Е3) |
275х185х300 |
|
БИ-10Р (УДГБ-02Е, УДГБ-02Е1) |
300х240х90 |
|
БПМ-17Е (УДГБ-02Е2) |
330х305х160 |
|
БПМ-17Е1 (УДГБ-02Е3) |
330х305х160 |
|
Кабель (УДГБ-02Е, УДГБ-02Е1, УДГБ-02Е2, УДГБ-02Е3) |
2500 |
|
Масса, кг, не более: БДГБ-29Р (УДГБ-02Е, УДГБ-02Е2) |
15 |
|
БДГБ-29Р1 (УДГБ-02Е1, УДГБ-02Е3) |
24 |
|
БИ-10Р (УДГБ-02Е, УДГБ-02Е1) |
5 |
|
БПМ-17Е (УДГБ-02Е2) |
6 |
|
БПМ-17Е1 (УДГБ-02Е3) |
6 |
|
Кабель (УДГБ-02Е, УДГБ-02Е1, УДГБ-02Е2, УДГБ-02Е3) |
0,25 |
|
Устойчивость к воздействию относительной влажности окружающего воздуха при температуре 35 °С и более низких температурах без конденсации влаги, % |
до 98 |
|
Степень защиты от проникновения твёрдых предметов и воды по ГОСТ 14254 |
IP55 |
|
Наработка на отказ, ч |
не менее 20 000 |
|
Назначенный срок службы при условии замены составных частей, выработавших ресурс, лет |
30 |
Знак утверждения типа на специальной табличке наклеивается на корпус блока детектирования.
На титульных листах паспорта и руководства по эксплуатации устройства детектирования знак утверждения типа наносится типографским способом.
Комплектность средства измерений
В комплект поставки устройств детектирования входят изделия и документы, указанные в таблицах 2, 3, 4, 5.
Таблица 2 - Комплект поставки УДГБ-02Е
|
Обозначение |
Наименование |
Количество, шт. |
Примечание |
|
ЖШ2.069.177 |
Блок многофункциональный БИ-10Р |
1 | |
|
ЖШ2.328.761 |
Блок детектирования БДГБ-29Р в составе: |
1 | |
|
ЖШ5.132.107 |
Узел детекторов ПДГБ-06Р |
2 | |
|
ЕКДФ.685661.002 |
Кабель |
2 | |
|
Комплект эксплуатационных документов |
1 |
Согласно ведомости ЕКДФ.412123.003 ВЭ |
Примечание - По отдельному заказу для использования совместно с УДГБ-02Е могут поставляться:
каплеотбойник ЕКДФ.307141.002;
комплект монтажных частей ЖШ4.075.567;
комплект инструмента и принадлежностей ЖШ4.073.434;
комплект запасных частей ЖШ4.150.170
Таблица 3 - Комплект поставки УДГБ-02Е1
|
Обозначение |
Наименование |
Количество, шт. |
Примечание |
|
ЖШ2.069.177-01 |
Блок многофункциональный БИ-10Р1 |
1 | |
|
ЖШ2.328.762 |
Блок детектирования БДГБ-29Р1 в составе: |
1 | |
|
ЖШ5.132.107-01 |
Узел детекторов ПДГБ-06Р1 |
2 | |
|
ЕКДФ.685661.002 |
Кабель |
2 | |
|
Комплект эксплуатационных документов |
1 |
Согласно ведомости ЕКДФ.412123.003 ВЭ | |
|
Примечание - По отдельному заказу для использования совместно с УДГБ-02Е могут поставляться: каплеотбойник ЕКДФ.307141.002; комплект монтажных частей ЖШ4.075.567-01; комплект инструмента и принадлежностей ЖШ4.073.435; комплект запасных частей ЖШ4.150.204 | |||
Таблица 4 - Комплект поставки УДГБ-02Е2
|
Обозначение |
Наименование |
Количество, шт. |
Примечание |
|
ЕКДФ.468364.003 |
Блок преобразования комбинированный БПМ-17Е |
1 | |
|
ЖШ2.328.761 |
Блок детектирования БДГБ-29Р в составе: |
1 | |
|
ЖШ5.132.107 |
Узел детекторов ПДГБ-06Р |
2 | |
|
ЕКДФ.685661.002 |
Кабель |
2 | |
|
Комплект эксплуатационных документов |
1 |
Согласно ведомости ЕКДФ.412123.003 ВЭ | |
|
Примечание - По отдельному заказу для использования совместно с УДГБ-02Е могут поставляться: каплеотбойник ЕКДФ.307141.002; комплект монтажных частей ЕКДФ.412911.066; комплект инструмента и принадлежностей ЕКДФ.412914.055; комплект запасных частей поузловой ЕКДФ.412913.069; комплект запасных частей поблочный ЕКДФ.412913.077. | |||
Таблица 5 - Комплект поставки УДГБ-02Е3
|
Обозначение |
Наименование |
Количество, шт. |
Примечание |
|
ЕКДФ.468364.003-01 |
Блок преобразования комбинированный БПМ-17Е1 |
1 | |
|
ЖШ2.328.762 |
Блок детектирования БДГБ-29Р1 в составе: |
1 | |
|
ЖШ5.132.107-01 |
Узел детекторов ПДГБ-06Р1 |
2 | |
|
ЕКДФ.685661.002 |
Кабель |
2 | |
|
Комплект эксплуатационных документов |
1 |
Согласно ведомости ЕКДФ.412123.003 ВЭ | |
|
Примечание - По отдельному заказу для использования совместно с УДГБ-02Е могут поставляться: каплеотбойник ЕКДФ.307141.002; комплект монтажных частей ЕКДФ.412911.067; комплект инструмента и принадлежностей ЕКДФ.412914.056; комплект запасных частей поузловой ЕКДФ.412913.070; комплект запасных частей поблочный ЕКДФ.412913.078. | |||
осуществляется по документу ЕКДФ.412123.003 РЭ (Раздел 4 Руководства по эксплуатации), согласованному ГЦИ СИ ФБУ «УРАЛТЕСТ» 20.12.2007 г.
Перечень основных средств поверки указан в таблице 6.
Таблица 6 - Перечень основных средств поверки
|
Наименование |
Обозначение стандарта, ТУ |
Примечание |
|
Прибор пересчётный ПСО2-4 |
еМ2.801.022 ТУ |
Емкость 105 имп. Ubx = (1,2 - 12) В fmax = 5 • 106 c 1 |
|
Образцовые источники бета-излучения стронций-90+иттрий-90 второго разряда: 1СО-133, 1СО-134, 1СО-135, 1СО-214, 1СО-215, 1СО-216, 1СО-323, 1СО-803, 1СО-804, 1СО-805 |
ТУ 95.477-83 |
Активная поверхность: 1 см2 Внешнее излучение: От 5402 до 3406 с-1 |
приведены в разделе «Использование по назначению» документа «Устройство детектирования УДГБ-02Е. Руководство по эксплуатации» ЕКДФ.412123.003 РЭ.
Нормативные и технические документы, устанавливающие требования к устройствам детектирования УДГБ-02ЕПеречень документов указан в таблице 7.
Таблица 7 - Перечень нормативных и технических документов
|
Обозначение |
Наименование |
|
ГОСТ 27451-87 |
«Средства измерений ионизирующих излучений. Общие технические условия» |
|
ГОСТ 29075-91 |
«Системы ядерного приборостроения для атомных станций. Общие требования» |
|
ГОСТ 8.033-96 |
«ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников» |
|
ЕКДФ.412123.003 ТУ |
«Устройства детектирования УДГБ-02Е. Технические условия» |
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
ИзготовительФедеральное государственное унитарное предприятие «Приборостроительный завод»
(ФГУП «ПСЗ»)
Адрес: 456080, Челябинская обл., г. Трехгорный, ул. Заречная, д. 13
Телефакс: +7 (35191) 55372
E-mail: psz@imf.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное бюджетное учреждение «УРАЛТЕСТ» (ГЦИ СИ ФБУ «УРАЛТЕСТ»)
Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон: +7 (343) 350-25-83
Факс: +7 (343) 350-40-81
E-mail: uraltest@uraltest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30058-08.
в части вносимых изменений
Акционерное общество «Специализированный научно-исследовательский институт приборостроения» (АО «СНИИП»)
Адрес: 123060, г. Москва, ул. Расплетина, д. 5, стр. 1
Телефон: +7 (499) 968-60-60
Факс: +7 (499) 968-60-60 доб. 12-60
Web-сайт: www.sniip.ru
E-mail: info@sniip.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311815.
