Принцип действия барометра рабочего сетевого основан на использовании вибрационно-частотного преобразователя абсолютного давления, выполненного на базе тонкостенного цилиндрического резонатора, и датчика температуры, выполненного в виде термочувствительного кварцевого резонатора.

Под воздействием измеряемого абсолютного давления изменяется выходная частота f_p, формируемая вибрационно-частотным преобразователем и автогенераторной схемой «АГр», а под воздействием температуры окружающей среды изменяется выходная частота f_t, формируемая датчиком температуры и автогенераторной схемой «АЛ». Выходные частоты fp и ft, управляемые коммутатором, поступают на частотный преобразователь, где они преобразуются в цифровые коды. Далее цифровые коды поступают в контроллер, который по поступившим данным вычисляет значение измеренного давления и передает его на жидкокристаллический индикатор, а также через устройство вывода информации на электрический разъем RS-232.

Конструктивно барометр рабочий сетевой представляет собой корпус прямоугольной формы. На передней панели расположены следующие органы управления и индикации:

• - посредине поля панели - шестиразрядное цифровое табло, выполненное на базе жидкокристаллического индикатора;

• - слева от цифрового табло - индикаторы режимов работы барометра;

• - справа от цифрового табло - индикаторы единиц измерения давления «гПа» и «мм рт.ст», и кнопка «ЕД. ИЗМЕР», с помощью которой оператор устанавливает одну из единиц измерения давления.

На задней панели барометра рабочего сетевого находятся:

• - в левой части панели - выключатель «СЕТЬ» для выключения электропитания барометра от сети переменного тока, вывод <Д» для заземления барометра, вставка плоская на 0,5 А и жгут для подключения к сети электропитания;

• - в правой части панели - штуцер «Р» типа «елочка» для подачи измеряемого давления в рабочую плоскость барометра, электрический разъем «Х1» интерфейса RS-232 для подключения барометра к ПЭВМ типа IBM PC, электрический разъем для подключения барометра к источнику постоянного тока;

• - в нижней части панели - кнопки коррекции, с помощью которых осуществляется ввод и запись поправок ПЗУ барометра и просмотр старых поправок.

Барометр рабочий сетевой состоит из следующих функциональных узлов:

• -    модуля давления, состоящего из вибрационно-частотного преобразователя абсолютного давления, выполненного на базе тонкостенного цилиндрического резонатора, и датчика температуры, представляющего собой термочувствительный кварцевый резонатор;

• - автогенераторных схем «АГр» и «Art», предназначенных для поддержания незатухающих колебаний резонаторов преобразователя давления и датчика температуры;

• - частота преобразователя;

• - коммутатора;

- контроллера программируемого;

- постоянного запоминающего устройства «PROM», предназначенного для хранения основной программы и выдачи в контроллер коэффициентов аппроксимации градуировочных характеристик модуля давления»;

- перепрограммируемого постоянного запоминающего устройства «EEPROM», служащего для хранения и выдачи в контроллер кодов поправок шкалы барометра;

- жидкокристаллического индикатора;

-устройства выхода информации;

-блока питания, обеспечивающего питание функциональных узлов барометра напряжением постоянного тока;

- генератора опорной частоты .

БРС-1М

Рисунок 1 - Внешний вид барометров

Рисунок 2 - Место нанесения пломбы на корпус барометра БРС-1М.

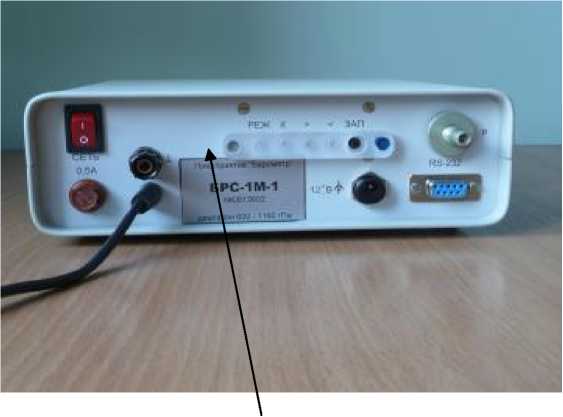

Рисунок 3 - Место нанесения пломбы на крышку кнопок коррекции барометра БРС-1М.

В комплект поставки входят :

• 1. Барометр рабочий сетевой БРС-1М

• 2. Вилка РП15-9ШКВ ГЕО.364.160 ТУ

• 3. Вилка SCART-21

• 4. Вставка плавкая ВП1-1-0,5А-250В

• 5. Упаковка

• 6. Формуляр 6Г2.832.037 ФО-ЛУ

• 7. Руководство по эксплуатации 6Г2.832.037 РЭ

барометров приведены в таблице 2. Таблица 2.
