МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

25 сентября 2018 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 14091/1 «Барометры рабочие сетевые БРС-1М» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «АП Восход» от 30 августа 2018 г. № 249/5467, № 249/5468 и от 03 сентября 2018 г. № 249/3576 приказываю:

• 1. Внести изменения в описание типа на барометры рабочие сетевые БРС-1М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 16006-97, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа №  14091/1

«Барометры рабочие сетевые БРС-1М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 16006-97, в связи с переименованием предприятия-изготовителя с ОАО «Аэроприбор-Восход», г. Москва на АО «АП Восход», г. Москва.

• 3.  Продлить срок действия свидетельства об утверждении типа

средств измерений №  14091 /1 «Барометры рабочие сетевые БРС-1М»

на последующие 5 лет.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(                            Л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECOC011E780DAE0071B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

\__________—__________/

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барометры рабочие сетевые БРС-1М предназначены для измерения абсолютного давления воздуха, поверки и калибровки барометров и манометров абсолютного давления.

Принцип действия барометров рабочих сетевых БРС-1М основан на использовании вибрационно-частотного преобразователя абсолютного давления, выполненного на базе тонкостенного цилиндрического резонатора, и датчика температуры, выполненного в виде термочувствительного кварцевого резонатора.

Под воздействием измеряемого абсолютного давления изменяется выходная частота f_p, формируемая вибрационно-частотным преобразователем и автогенераторной схемой «АГр», а под воздействием температуры окружающей среды изменяется выходная частота ft, формируемая датчиком температуры и автогенераторной схемой «АГ». Выходные частоты f_p и ft, управляемые коммутатором, поступают на частотный преобразователь, где они преобразуются в цифровые коды. Далее цифровые коды поступают в контроллер, который по поступившим данным вычисляет значение измеренного давления и передает его на жидкокристаллический индикатор, а также через устройство вывода информации на электрический разъем RS-232.

Конструктивно барометр рабочий сетевой представляет собой корпус прямоугольной формы. На передней панели расположены следующие органы управления и индикации:

• -   посредине поля панели - шестиразрядное цифровое табло, выполненное на базе жидкокристаллического индикатора;

• -   слева от цифрового табло - индикаторы режимов работы барометра;

• -   справа от цифрового табло - индикаторы единиц измерения давления «гПа» и

«мм рт.ст.», и кнопка «ЕД. ИЗМЕР», с помощью которой оператор устанавливает одну из единиц измерения давления.

На задней панели барометра рабочего сетевого расположены:

• -   в левой части панели - выключатель «СЕТЬ» для выключения электропитания барометра от сети переменного тока, вывод «^» для заземления барометра, вставка плоская на 0,5 А и жгут для подключения к сетиэлектропитания;

• -   в правой части панели - штуцер «Р» типа «елочка» для подачи измеряемого давления в рабочую плоскость барометра, электрический разъем «Х1» интерфейса RS-232 для подключения барометра к ПЭВМ типа IBM PC, электрический разъем для подключения барометра к источнику постоянного тока;

• -   в нижней части панели - кнопки коррекции, с помощью которых осуществляется ввод и запись поправок ПЗУ барометра и просмотр старых поправок.

Барометр рабочий сетевой состоит из следующих функциональных узлов:

• - модуля давления, состоящего из вибрационно-частотного преобразователя абсолютного давления, выполненного на базе тонкостенного цилиндрического резонатора, и датчика температуры, представляющего собой термочувствительный кварцевый резонатор;

• -   автогенераторных схем «АГр» и «Art», предназначенных для поддержания незатухающих колебаний резонаторов преобразователя давления и датчика температуры;

• -   частота преобразователя;

- коммутатора;

- контроллера программируемого;

-   постоянного запоминающего устройства «PROM», предназначенного для хране

ния основной программы и выдачи в контроллер коэффициентов аппроксимации градуировочных характеристик модуля давления;

-  перепрограммируемого постоянного запоминающего устройства «EEPROM»,

служащего для хранения и выдачи в контроллер кодов поправок шкалы барометра;

- жидкокристаллического индикатора;

- устройства выхода информации;

- блока питания, обеспечивающего питание функциональных узлов барометра напряжением постоянного тока;

- генератора опорной частоты.

Барометры рабочие сетевые БРС-1М изготавливаются в трех исполнениях, отличающихся диапазоном измерений и пределом допускаемой абсолютной погрешности.

Общий вид барометров рабочих сетевых БРС-1М показан на рисунке 1.

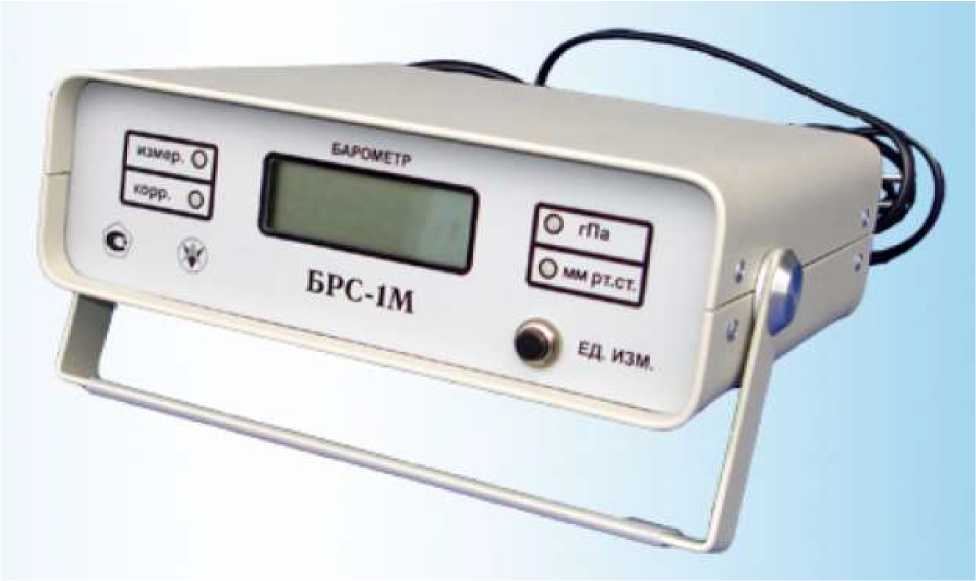

Рисунок 1 - Общий вид барометров рабочих сетевых БРС-1М

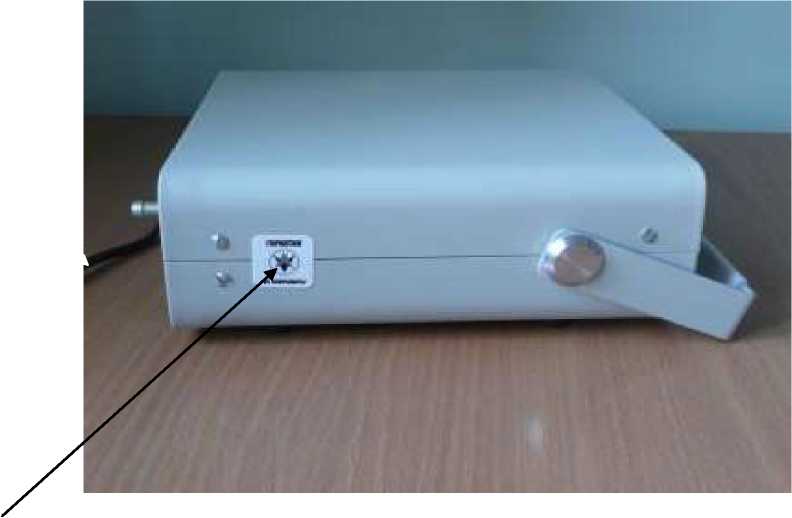

Рисунок 2 - Место нанесения саморазрушающейся наклейки на корпус барометра БРС-1М

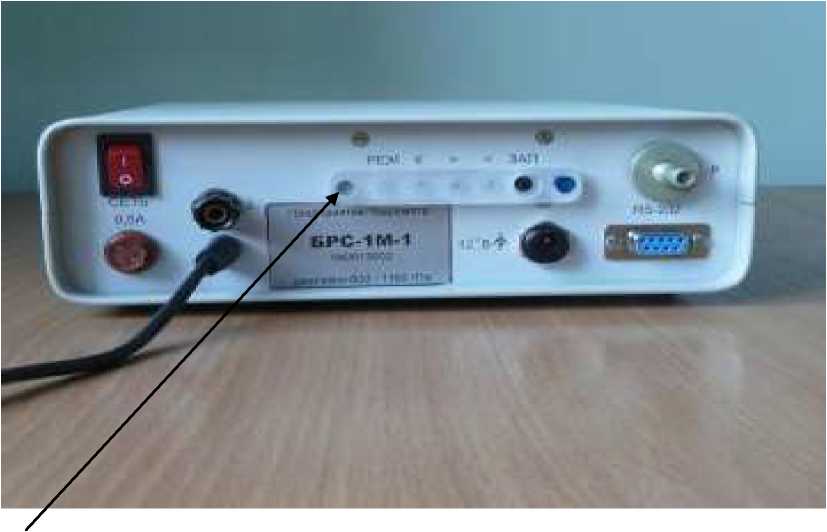

Рисунок 3 - Место нанесения пломбы на крышку кнопок коррекции барометра БРС-1М

Барометры рабочие сетевые БРС-1М имеют встроенное программное обеспечение. Программное обеспечение управляет работой встроенных измерительных преобразователей давления, сбор, обработку, передачу, отображение на дисплее данных, проверку состояния преобразователей давления. Информация о версии доступна через программатор (адрес 2000H).

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульный лист формуляра, на переднюю панель барометра - методом фотопечати.

Таблица 2 - Комплектность средства измерений

Поверка осуществляется по документу МИ 2699-2001 «ГСИ. Барометры вибрационные частотные. Методика поверки».

Основные средства поверки:

- барометр образцовый переносной БОП-1М-3, диапазон измерений от 5 до 2800 гПа, ПГ ±0,10 гПа, в диапазоне от 5 до 1100 гПа, ПГ ±0,01 % ИВ (в диапазоне св. 1100 гПа) (регистрационный номер в Федеральном информационном фонде 26469-04).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде голографической наклейки или оттиска поверительного клейма.

Сведения о методиках (методах) измерений изложены в эксплуатационном документе.

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1-10⁶ Па

6Г2.832.037 ТУ Барометры рабочие сетевые БРС-1М. Технические условия

Акционерное общество «Аэроприбор-Восход» (АО «АП Восход»)

ИНН 7719034450

Адрес: 105318, г. Москва, ул Ткацкая, д. 19, корп. 3

Телефон: +7 (495) 363-23-16

E-mail: aerovoskhod@sovintel.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
