ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мерники металлические эталонные М

Мерники металлические эталонные М предназначены для измерений объема жидкости, воспроизведения, хранения и передачи единицы объема жидкости.

Принцип действия мерников металлических эталонных М основан на измерении объема жидкости методом налива или слива. При поверке мер вместимости или при измерении объема жидкости измеряемую среду подают в предварительно смоченный измеряемой средой мерник металлический М через горловину или через наливной кран. После заполнения мерника металлического М измеряемую среду сливают через сливной кран сплошной струей в поверяемую меру вместимости или средство измерений (метод налива). Вместимость поверяемой меры вместимости так же определяют выливая измеряемую среду из поверяемой меры вместимости в мерник металлический эталонный М (метод слива).

Мерники металлические эталонные М состоят из резервуара, горловины, ампулы уровня, опор, сливного крана или клапана и, в некоторых случаях, наливного крана или клапана. Резервуар мерника металлического эталонного М установлен на опорах или раме на опорных колесах. Установка мерника металлического эталонного М в вертикальное положение осуществляется с помощью ампулы уровня и домкратов, размещенных на опорах или раме (при наличии). Мерники металлические эталонные М номинальной вместимостью от 2 до 50 дм³ могут изготавливаться без опор с плоским дном. Мерники металлические эталонные М номинальной вместимостью от 20 дм³ и выше могут изготавливаться с колесами, предназначенными для удобного перемещения.

Мерники металлические эталонные М могут комплектоваться компенсатором вместимости, переливным трубопроводом, уровнемерной трубкой, фланцевым соединением мерника и сливного трубопровода, фланцевым соединением мерника и горловины, смотровым глазком (диоптром) на сливном трубопроводе, дополнительным краном или клапаном сливного трубопровода, термокарманами (гильзами термометрическими) в средней, в верхней цилиндрической части мерника или в верхнем конусе мерника, краном для регулирования уровня жидкости, который может находится на горловине мерника или сливном трубопроводе.

Мерники металлические эталонные М имеют несколько вариантов изготовлений горловин: горловины с прозрачными окнами с отметкой номинальной вместимости; горловины переливной, срезанные на уровне номинальной вместимости; горловины, укомплектованные пеногасителем; горловины со шкалой, с отметками вместимости; горловины с выносной шкалой. Мерники металлические эталонные М выпускаются 1-го и 2-го разрядов.

Общий вид мерников металлических эталонных М представлен на рисунке 1.

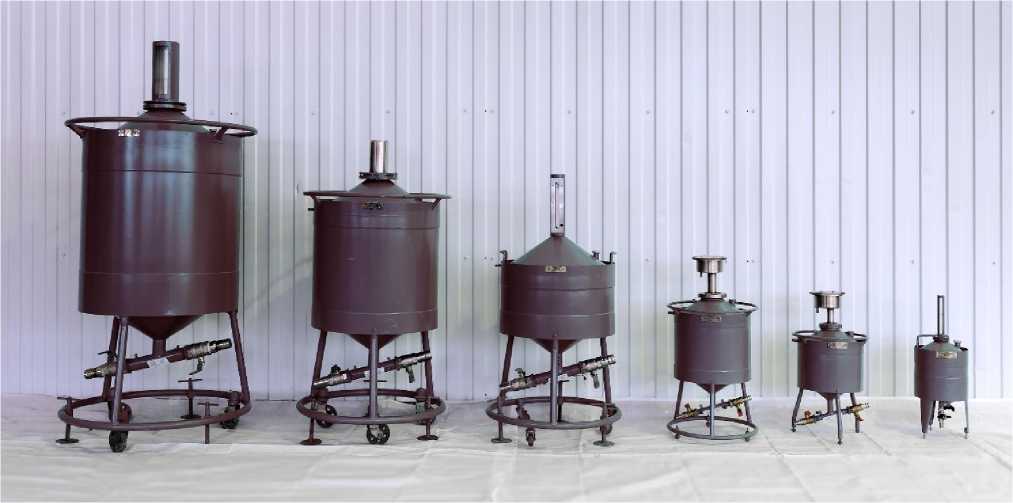

Рисунок 1 - Общий вид мерников металлических эталонных М

Пломбировка мерников металлических эталонных М осуществляется нанесением знака поверки давлением на мастику, расположенную в пломбировочной чашечке винта крепления шкалы и нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные через специальные отверстия с помощью проволоки на шкалу, уровнемерные трубки (при наличии), кране для регулирования уровня жидкости (при наличии), в смотровом окне (диоптре) сливного трубопровода (при наличии), фланцевом соединении мерника и сливного трубопровода (при наличии), фланцевом соединении мерника и измерительной горловины (при наличии), сливном кране или клапане, наливном кране или клапане (при наличии).

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

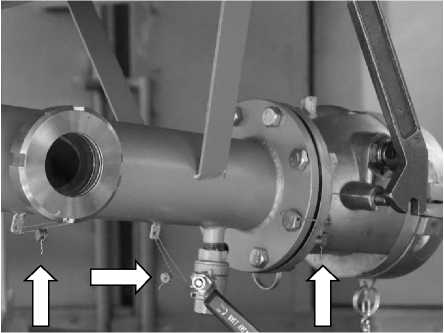

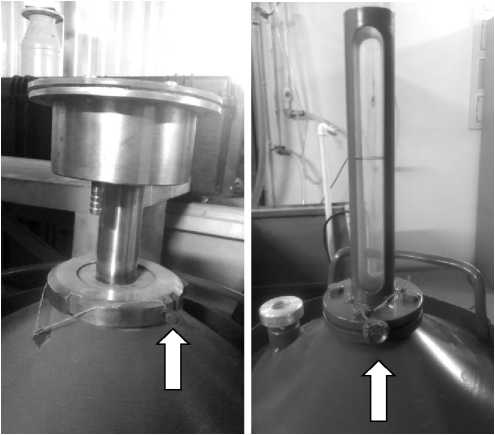

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических эталонных М

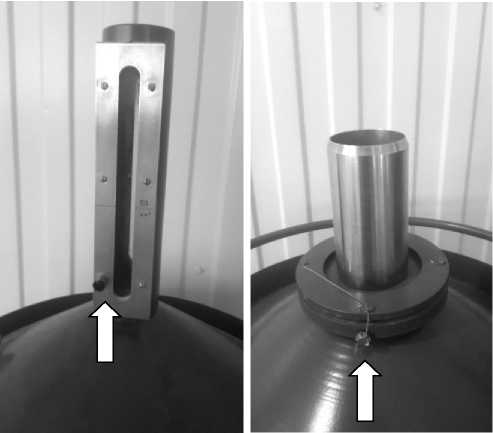

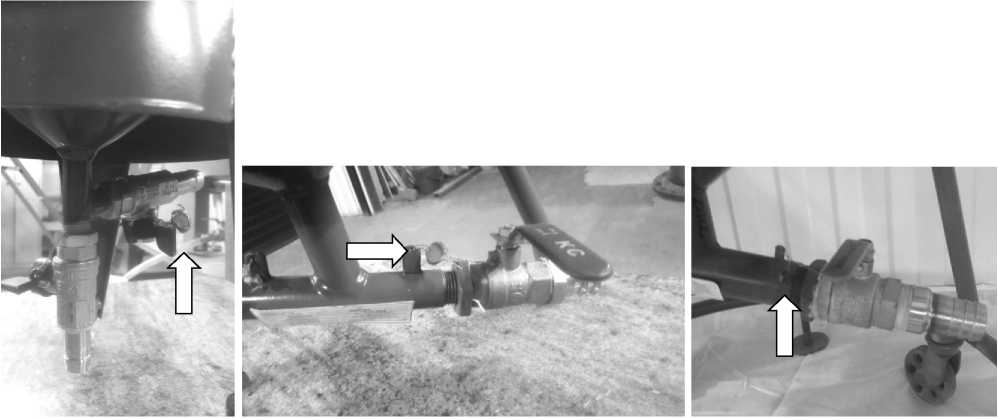

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических эталонных М

отсутствует

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную к резервуару мерника металлического эталонного М, методом гравировки и в верхнюю часть по центру титульного листа паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки».

Основные средства поверки:

• - рабочий эталон единицы массы 5-го разряда согласно ГПС для средств измерений массы, утвержденной приказом Росстандарта от 29.12.2018 № 2818.

• - рабочий эталон единицы объема 1-го разряда согласно ГПС (часть 3), утвержденной приказом Росстандарта от 07.02.2018 № 256.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также давлением на пломбы в соответствии с рисунками 2 и 3.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4381-001-04884450-2017 Мерники металлические эталонные М. Технические условия

Общество с ограниченной ответственностью «Научно-производственное объединение «Эталон» (ООО «НПО «Эталон»)

ИНН 1660280684

Адрес: 422701, Республика Татарстан, Высокогорский район, с. Высокая гора, ул. Полковая, д.4.

Юридический адрес: 420021, Республика Татарстан, г. Казань, ул. Лево-Булачная, д. 50, квартира 35

Телефон: +7(843) 292-07-84

Web-сайт: www.mernik-upm.ru

E-mail: etalonnpo@yandex.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592.
