№2650 от 08.12.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 506470
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Приказы по основной деятельности по агентству Вн. Приказ № 2650 от 08.12.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
08 декабря 2023 г.
П Р И К А З
№ 2650
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих
на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\________—_________✓
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от « 08 » декабря 2023 Г. № 2650 Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Счетчики газа ротационные |
РВГ |
3223080668 РВГ G65 DN50 (1:30) А/2У |
87075-22 |
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас |
МП 2807/2 311229-2022 |
МП 2807/2311229-2022 (с изменением № 1) |
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас |
ООО ЦМ «СТП», г. Казань | |
|
2. |
Корректоры объема газа |
ТК220 |
30230703995 |
87614-22 |
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас |
МП 2809/1 311229-2022 |
МП 2809/1311229-2022 (с изменением № 1) |
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас |
ООО ЦМ «СТП», г. Казань | |
|
3. |
Комплексы для измерения количества газа |
СГ-ТКР |
34230907 исполнение СГ-ТКР-Д-10 |
88224-23 |
Общество с ограниченной ответственностью «ТАУГАЗ» |
МП 1711/3 311229-2022 |
МП 1711/3311229-2022 (с изменением № 1) |
Общество с ограниченной ответственностью «ТАУГАЗ» |
ООО ЦМ «СТП», г. Казань |
|
(ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас |
(ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас | |||||||||
|
4. |
Комплексы измерительновычислительные объема газа |
СГ-ЭКР |
3323070217 исполнения СГ-ЭКР-Р- 0,75-650/1,6 |
89044-23 |
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас |
МП 2807/2 311229-2022 |
МП 2807/2311229-2022 (с изменением № 1) |
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас |
ООО ЦМ «СТП», г. Казань |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» декабря 2023 г. № 2650
Лист № 1
Всего листов 5
Регистрационный № 87614-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Корректоры объема газа ТК220
Назначение средства измеренийКорректоры объема газа ТК220 (далее - корректор) предназначены для измерения температуры, количества импульсов от счетчиков газа и приведения объема газа к стандартным условиям с учетом измеренной температуры и подстановочных значений коэффициента сжимаемости и абсолютного давления.
Описание средства измерений
Принцип действия корректора основан на измерении количества импульсов от счетчиков с помощью датчика импульсов и вычислении объема газа, приведенного к стандартным условиям, с учетом измеренной температуры с помощью термопреобразователя сопротивления 500П (Pt500) и подстановочных значений коэффициента сжимаемости и абсолютного давления.
Условно-постоянные величины вводятся с помощью клавиатуры на лицевой панели корректора или компьютера.
Корректор состоит из пластмассового корпуса с 12-разрядным жидкокристаллическим дисплеем с дополнительными символами и двухкнопочной клавиатуры, термопреобразователя сопротивления 500П (Pt500). Внутри корпуса расположена электронная плата CPU с клеммами и батарея питания.
Общий вид основных исполнений корректора представлен на рисунке 1.
Заводской номер в виде арабских цифр наносится на лицевую сторону корректора в виде наклейки или методом термопечати (лазерной гравировки). Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Пломбировку от несанкционированного доступа осуществляют путем пломбирования кнопки поверителя, расположенной внутри корпуса и защищенной винтом, с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, а также пломбирования винтов на задней крышке и крышке счетных входов путем нанесения знака поверки на специальную мастику.
Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

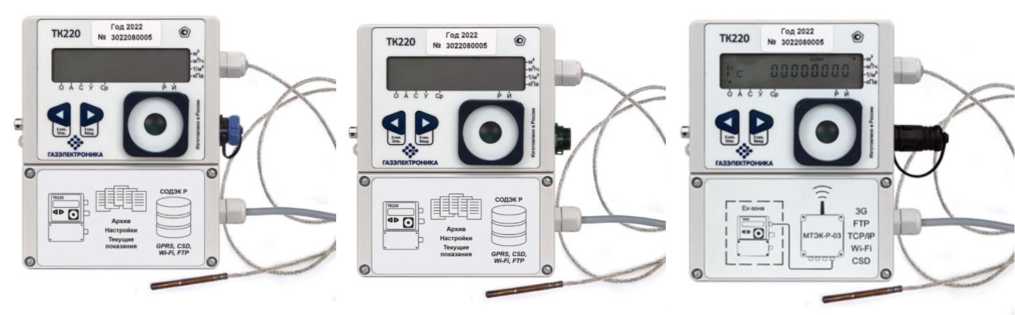

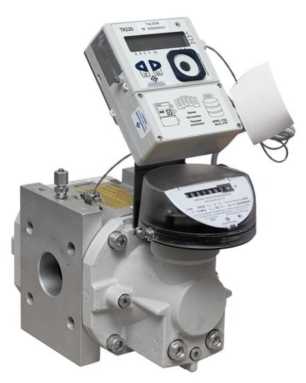

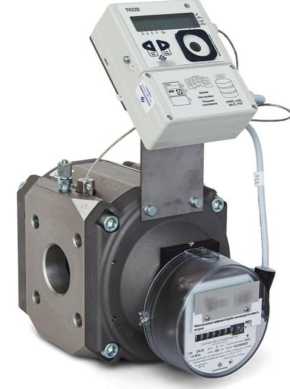

Рисунок 1 - Общий вид основных исполнений корректора
ТК22О
Год 2022 № 3022080005,
Место нанесения знака утверждения
а с У Ср
Место нанесения заводского номера
Архив Настройки Текущие показания
GPRS, CSD, WI-FI, FTP

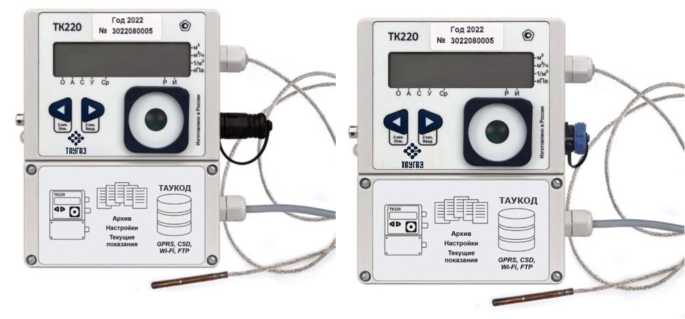

Рисунок 2 -Место нанесения заводского номера, знака утверждения типа

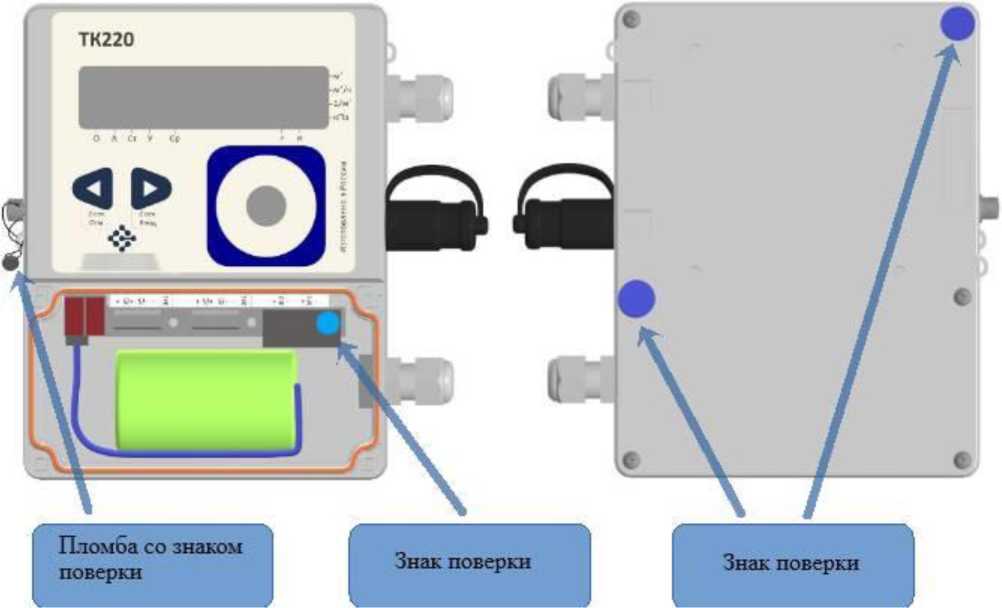

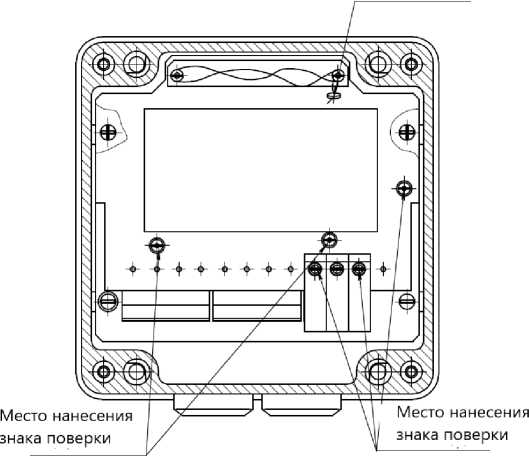

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее - ПО) корректора встроенное и разделено на метрологически значимую и метрологически незначимую части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТК220 V1.XX* |
|
Номер версии |
1.ХХ* |
|
Цифровой идентификатор ПО |
24075** |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
* Идентификационное наименование состоит из двух частей: старшая часть (до точки) номер версии | |
|
метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. | |
|
** Контрольная сумма для метрологически значимой части ПО. | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры рабочей среды, °С |
от -30 до +60 |
|
Пределы допускаемой относительной погрешности измерения температуры, % |
±0,1 |
|
Пределы допускаемой относительной погрешности вычисления объема, приведенного к стандартным условиям, с учетом погрешности измерения температуры, % |
±0,2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Интерфейсы связи |
Оптический, RS-232, RS-485 |
|
Частота входного сигнала, не более, Гц |
2 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -30 до +60 |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Напряжение питания постоянного тока, В | |
|
- встроенный источник (литиевая батарея) |
3,6 |
|
- внешний источник |
от 6 до 10 |
|
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
Группа N2 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Маркировка взрывозащиты |
1Ex ib IIB T4 Gb |
|
Габаритные размеры, мм, не более: | |
|
- длина |
155 |
|
- ширина |
160 |
|
- высота |
58 |
|
Масса, кг, не более |
0,6 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
наносится в правом верхнем углу лицевой части корпуса методом печати и на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Корректор объема газа ТК220 |
ТК220 |
1 |
|
Руководство по эксплуатации* |
УРГП.407229.006 РЭ |
1 |
|
Паспорт* |
УРГП.407229.006 ПС |
1 |
|
Комплект монтажных частей** |
КМЧ | |
|
* В бумажной и/или электронной форме. ** Поставляется по заказу |
Сведения о методиках (методах) измерений приведены в пункте 6 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
УРГП.407229.006 ТУ «Корректоры объема газа ТК220. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600
Юридический адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4
Изготовитель
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600
Адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4
Телефон: (831) 235-70-10
E-mail: info@arzge.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, подвал, помещ. 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» декабря 2023 г. № 2650
Лист № 1
Всего листов 6
Регистрационный № 87075-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа ротационные РВГ Назначение средства измеренийСчетчики газа ротационные РВГ (далее - счетчик) предназначены для измерения объема при рабочих условиях очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный, пропан, воздух, азот, инертных и других газов.
Описание средства измерений
Принцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.
Счетчики состоят из корпуса, двух роторов, редуктора и счетного механизма.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G16; G25; G40; G65; G100; G160; G250; G400.
В зависимости от конструктивных различий корпуса, роторов, счетного механизма и других элементов счетчики выпускаются в конструктивных исполнениях А, Б. Счетные механизмы счетчиков в разных конструктивных исполнениях могут быть выполнены с одним или двумя рядами цифровых роликов.
В зависимости от метрологических характеристик счетчики выпускаются в исполнениях О (основное), У, 2У.
Счетчики могут комплектоваться низкочастотным, высокочастотным, среднечастотным импульсным выходом для дистанционной передачи данных.
Структура условного обозначения счётчиков:
РВГ [1], где:
-
[1] - типоразмер: G16; G25; G40; G65; G100; G160; G250; G400.
В условное обозначение счетчика при заказе должны дополнительно входить диаметр условного прохода, диапазон расходов счетчика, обозначение конструктивного исполнения (А или Б), исполнение в зависимости от метрологических характеристик счетчика (О, У, 2У).
Пример условного обозначения счетчика при заказе конструктивного исполнения А типоразмера G160, диапазоном измерения 1:200, с условным проходом DN 80, исполнения У: Счетчик газа ротационный РВГ G160 DN 80 (1:200) А/У УРГП.407273.001.ТУ.
Общий вид основных исполнений счетчика представлен на рисунке 1. Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, пломбировка изготовителя производится с помощью разрушаемых стикеров.
Заводской номер в виде цифрового кода наносится на циферблат отсчетного механизма
одним из следующих методов: методом термопечати, гравировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
представлены на рисунке 3.
Конструктивное исполнение А
Конструктивное исполнение Б
Конструктивное исполнение Б

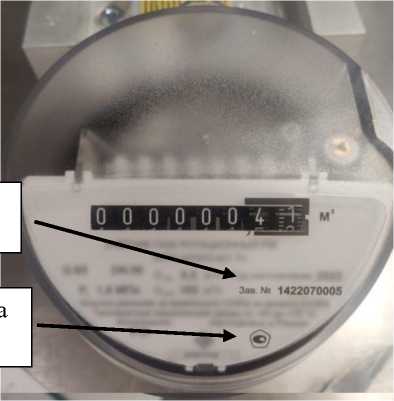

Рисунок 2 - Место нанесения заводского номера, знака утверждения типа

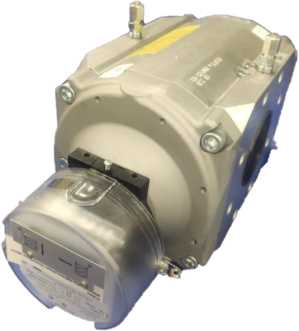

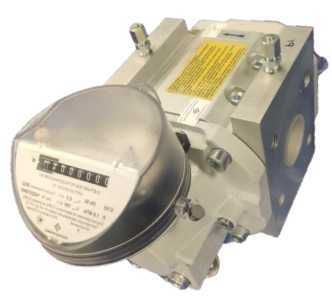

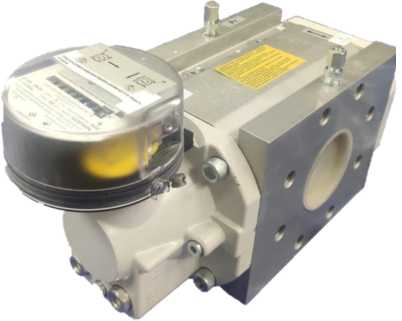

Рисунок 1 - Общий вид основных исполнений счетчиков
Место нанесения заводского номера
Место нанесения знака утверждения типа
РВГ Исполнение А

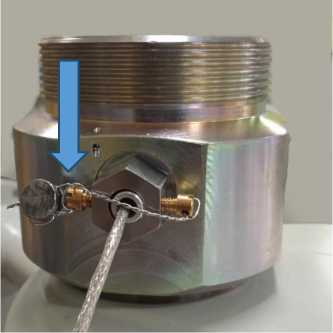

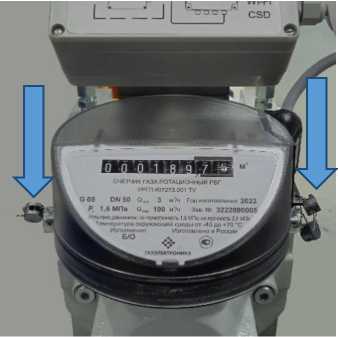

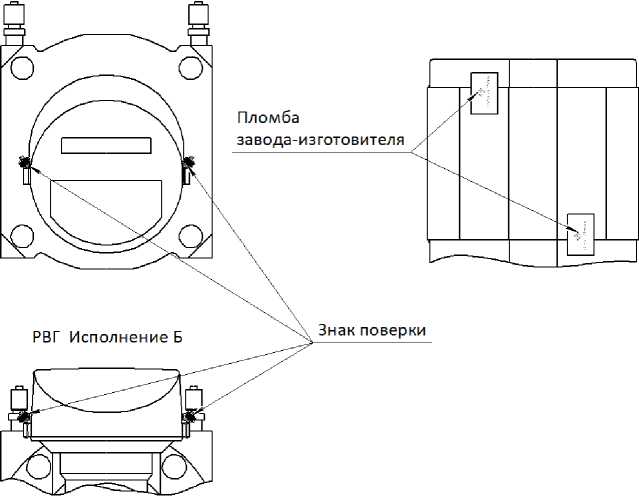

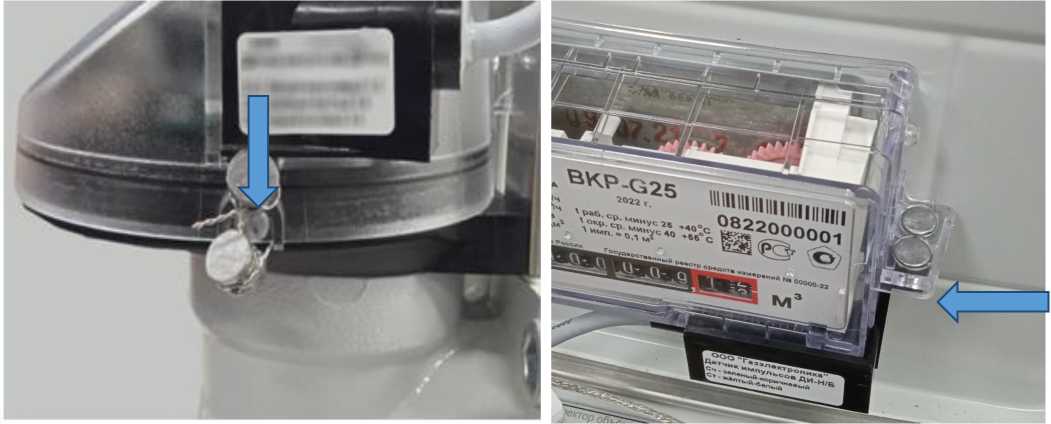

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики счетчиков в конструктивном исполнении А
|
Типоразмер |
Номинальный диаметр |
Qmax, м3/ч |
Диапазон рабочих расходов Qmin/Qmax |
Перепад давления при Qmax, Па | |||||||||
|
1:250 |
1:200 |
1:160 |
1:130 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 |
1:20 | ||||
|
Qmin, м3/ч | |||||||||||||
|
G16 |
DN 50 |
25 |
- |
- |
- |
- |
- |
- |
- |
0,5 |
0,8 | |
1,3 |
55 |
|
G25 |
DN 50 |
40 |
— |
— |
- |
- |
- |
0,5 |
0,6 |
0,8 |
1,3 |
2,0 |
80 |
|
G40 |
DN 50 |
65 |
— |
- |
- |
0,5 |
0,6 |
0,8 Г 1,0 |
1,3 |
2,0 |
3,0 |
230 | |
|
G65 |
DN 50 |
100 |
0,4 |
0,5 |
0,6 |
0,8 |
1,0 |
1,3 |
1,6 |
2,0 |
3,0 |
5,0 |
540 |
|
G100 |
DN 80 |
160 |
0,6 |
0,8 |
1,0 |
1,3 |
1,6 |
2,0 |
2,5 |
3,0 |
5,0 |
8,0 |
425 |
|
G160 |
DN 80 |
250 |
1,0 |
1,3 |
1,6 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
8,0 |
13,0 |
575 |
|
G250 |
DN 100 |
400 |
1,6 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
13,0 |
20,0 |
810 |
|
G400 |
DN 100 |
650 |
2,5 |
3,0 |
4,0 |
5,0 |
6,5 |
8,0 |
10,0 |
13,0 |
20,0 |
32,0 |
1700 |
|
G400 |
DN 150 |
650 |
2,5 |
3,0 |
4,0 |
5,0 |
6,5 |
8,0 |
10,0 |
13,0 |
20,0 |
32,0 |
1700 |
Примечания:
-
1 Исполнение счетчика 2У возможно только для рабочих расходов, расположенных справа от утолщенной линии.
-
2 Приняты следующие обозначения: Qmin - минимальный объемный расход; Qmax - максимальный объемный расход.
Таблица 2 - Метрологические характеристики счетчиков в конструктивном исполнении Б
|
Типоразмер |
Номинальный диаметр |
Qmax м3/ч |
Диапазон измерения расхода Qmin/Qmax |
Перепад давления при Qmax, Па | |||||||
|
1:200 |
1:160 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 |
1:20 | ||||
|
Qmin, м3/ч | |||||||||||
|
G16 |
DN 50 |
25 |
0,8 |
1,3 |
55 | ||||||
|
G25 |
DN 50 |
40 |
0,6 |
0,8 |
1,3 |
2,0 |
80 | ||||
|
G40 |
DN 50 |
65 |
0,8 |
1,0 |
1,3 |
2,0 |
3,0 |
230 | |||
|
G65 |
DN 50 |
100 |
0,5 |
0,6 |
1,0 |
1,3 |
1,6 |
2,0 |
3,0 |
5,0 |
490 |
|
G100 |
DN 80 |
160 |
0,8 |
1,0 |
1,6 |
2,0 |
2,5 |
3,0 |
5,0 |
8,0 |
425 |
Примечание - Исполнение счетчика 2У возможно только для рабочих расходов, расположенных справа от утолщенной линии.
Таблица 3 - Пределы допускаемой относительной погрешности при измерении объема
|
Исполнение |
Диапазон объемного расхода |
Пределы допускаемой относительной погрешности при измерении объема, % |
|
О |
от Qmin до 0,1’Qmax от 0,1’Qmax до Qmax включ. |
±2,0 ±1,0 |
|
У |
от Qmin до 0,05’Qmax от 0,05’Qmax до Qmax включ. |
±2,0 ±1,0 |
|
2У |
от Qmin до Qmax включ. |
±0,9 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Типоразмер |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
G250 |
G400 |
|
Порог чувствительности конструктивного исполнения А, м3/ч |
0,03 |
0,03 |
0,03 |
0,03 |
0,05 |
0,1 |
0,2 |
0,4 |
|
Порог чувствительности конструктивного исполнения Б, м3/ч |
0,1 |
0,1 |
0,1 |
0,1 |
0,16 |
- |
- |
- |
|
Емкость счетного механизма, м3 |
106 |
106 |
106 |
106 |
107 |
107 |
107 |
107 |
|
Объем измерительной камеры конструктивного исполнения А, дм3 |
0,87 |
0,87 |
0,87 |
0,87 |
1,61 |
2,99 |
3,7 |
4,5 |
|
Объем измерительной камеры конструктивного исполнения Б, дм3 |
0,56 |
0,56 |
0,56 |
0,56 |
1,07 |
- |
- |
- |
|
Цена деления ролика младшего 3 |
0,002 |
0,02 | ||||||
|
разряда, м3 | ||||||||
|
Рабочее давление измеряемой среды, МПа, не более |
1,6 | |||||||
|
Диапазон температуры измеряемой |
от -30 до +60 | |||||||
|
среды, °С | ||||||||
|
Диапазон температуры окружающей |
от -40 до +70 | |||||||
|
среды, °С | ||||||||
|
Относительная влажность воздуха, % |
до 100 | |||||||
|
Габаритные размеры, мм, не более: | ||||||||
|
- высота |
230 |
230 |
230 |
230 |
230 |
300 |
300 |
320 |
|
- ширина |
175 |
175 |
175 |
175 |
175 |
245 |
245 |
245 |
|
- длина |
335 |
335 |
335 |
335 |
435 |
410 |
460 |
520 |
|
Масса, кг, не более |
12 |
12 |
12 |
12 |
17 |
32 |
36 |
42 |
|
Средний срок службы, лет |
12 | |||||||
|
Наименование характеристики |
Значение | |||||||
|
Типоразмер |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
G250 |
G400 |
|
Средняя наработка на отказ, ч |
100000 | |||||||
наносится на циферблат механического отсчетного устройства методом термопечати и на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ротационный РВГ |
РВГ |
1 |
|
Руководство по эксплуатации* |
УРГП.407273.001 РЭ | |
|
Паспорт* |
УРГП.407273.001 ПС |
1 |
|
Сетка коническая защитная** |
- |
1 |
|
Емкость с маслом |
- |
2 |
|
Шторка*** |
- |
1 |
|
Шильдик «Рг» * ** |
- |
1 |
|
Шильдик «Направление потока газа»*** |
- |
1 |
|
* В бумажной и/или электронной форме. ** Поставляется для обеспечения сохранности счетчика при его запуске на новом объекте эксплуатации. *** Шторка, шильдики «Pr» и «Направление потока газа» входят в комплект поставки счетчиков со счетным механизмом с двумя барабанами, если при заказе не оговорено направление потока газа. | ||
Сведения о методиках (методах) измерений приведены в пункте 3.3 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
УРГП.407273.001 ТУ «Счетчики газа ротационные РВГ. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»)
ИНН 5243041600
Юридический адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4
ИзготовительОбщество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»)
ИНН 5243041600
Адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4
Телефон: (831) 235-70-10
E-mail: info@arzge.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, подвал, помещ. 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» декабря 2023 г. № 2650
Лист № 1 Регистрационный № 89044-23 Всего листов 9 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Комплексы измерительно-вычислительные объема газа СГ-ЭКР Назначение средства измеренийКомплексы измерительно-вычислительные объема газа СГ-ЭКР (далее - комплекс) предназначены для измерения объема и объемного расхода неагрессивного, сухого газа при рабочих и стандартных условиях (температура 293,15 К, давление 101,325 кПа), а также для измерения температуры, абсолютного давления и контроля технологических параметров (разности давлений, температуры при наличии преобразователей).
Описание средства измерений
Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям, на основе измеренного счетчиком газа объема газа при рабочих условиях, а также температуры и давлении газа в трубопроводе, измеренных корректором объема газа ЭК270 и вычисленного или подстановочного значения коэффициента сжимаемости. Информация о рабочем объеме со счетчиков в корректор объема газа ЭК270 передается c помощью импульсного электрического сигнала.
Комплексы состоят из счетчика газа, корректора объема газа ЭК270 и коммутационных элементов. Опционально комплекс может включать преобразователь разности (перепада) давлений и дополнительный преобразователь температуры, входящие в состав корректора объема газа ЭК270, для контроля технологических параметров.
В комплексе используется корректор объема газа ЭК270 (регистрационный номер 88261-23 в Федеральном информационном фонде по обеспечению единства измерений (далее -ФИФОЕИ).
В зависимости от типа применяемого счетчика комплексы имеют два исполнения:
-
- СГ-ЭКР-Т на базе турбинных счетчиков газа СГ (регистрационный номер 14124-14 в ФИФОЕИ);
-
- СГ-ЭКР-Р на базе счетчиков газа ротационных РВГ (регистрационный номер 8707522 в ФИФОЕИ), счетчиков газа ротационных RABO (регистрационный номер 54267-13 в ФИФОЕИ).
Корректор объема газа ЭК270 может быть смонтирован удаленно от счетчика. В случае установки корректора объема газа ЭК270 на стену (кронштейн) при заказе согласуется длина кабеля преобразователя температуры, импульсных трубок преобразователя давления и разности давлений, длина импульсного кабеля к датчикам импульсов.
Температура газа измеряется термопреобразователем сопротивления Pt500 (500П) по ГОСТ 6651-2009, входящим в состав корректора объема газа ЭК270 и установленным в потоке газа. Давление газа измеряется преобразователем давления, входящим в состав корректора объема газа ЭК270.
Комплексы обеспечивают выполнение следующих функций:
-
- измерение объема газа при рабочих условиях, температуры и давления газа;
-
- вычисление коэффициента сжимаемости по ГОСТ 30319.2-2015;
-
- вычисление объема газа, приведенного к стандартным условиям;
-
- обработку, отображение и хранение измеренной информации и настроечных параметров комплекса;
-
- ведение архива потребления газа, нештатных ситуаций и изменения условнопостоянных величин;
-
- передачу измеренной и рассчитанной информации по цифровым интерфейсам;
-
- опционально измерение разности давлений и температуры для контроля технологических параметров.
Структура условного обозначения комплекса:
СГ-ЭКР-[1]-[2]-[3]/[4], где:
СГ-ЭКР - наименование комплекса;
-
[1] - обозначение применяемого счетчика: турбинный - Т, ротационный - Р;
-
[2] - верхний предел измерения абсолютного давления, МПа;
-
[3] - максимальный измеряемый объемный расход газа при рабочих условиях, определяемый установленным в состав комплекса счетчиком газа согласно его описанию типа, м3/ч;
-
[4] - максимальное допустимое рабочее избыточное давление счетчика газа, МПа.
Общий вид основных исполнений комплексов представлен на рисунке 1.
Знак поверки наносится путем давления на пломбы:
-
- на корректор объема газа ЭК270 путем пломбирования пластиковой крышки, закрывающей доступ к плате управления, клеммам подключения преобразователей давления и температуры, кнопке перевода в режим «Поверка», крышки импульсных входов с помощью проволоки и свинцовой (пластмассовой) пломбы и путем нанесения знака поверки на специальную мастику;
-
- на счетчике газа путем пломбирования крышки счетного механизма счетчика с помощью проволоки и свинцовой (пластмассовой) пломбы;
-
- в местах присоединения преобразователя температуры к корпусу счетчика с помощью проволоки и свинцовой (пластмассовой) пломбы (за исключением случаев удаленного монтажа);
-
- в местах соединения импульсных линий преобразователя давления с помощью проволоки и свинцовой (пластмассовой) пломбы (за исключением случаев удаленного монтажа);
-
- в месте присоединения датчика импульсов с помощью проволоки и свинцовой (пластмассовой) пломбы.
Пломбу поставщика газа наносят:
-
- на ручку крана в открытом положении после выполнения монтажных работ;
-
- на места присоединения преобразователей температуры и давления в комплексах, имеющих в своем составе счетчики газа без предусмотренного места отбора температуры и давления, а также при удаленном монтаже корректора объема газа ЭК270 после выполнения монтажных работ.
Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2, 3.

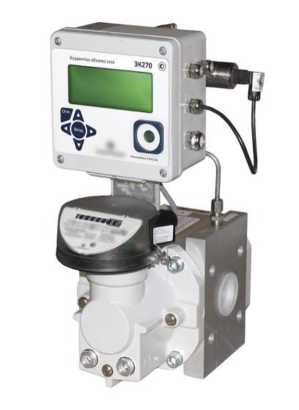

Комплекс исполнение СГ-ЭКР-Р

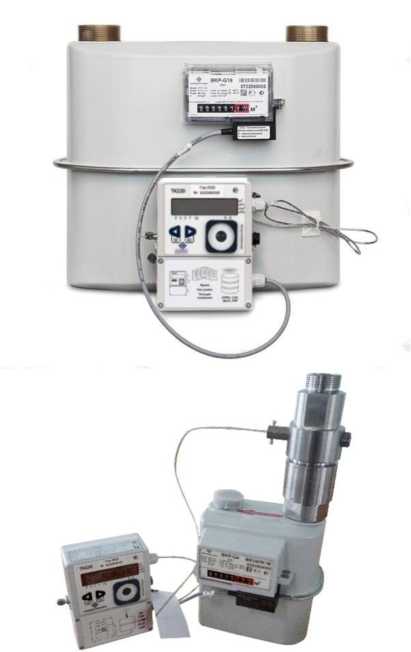

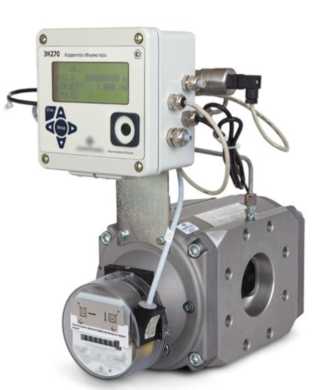

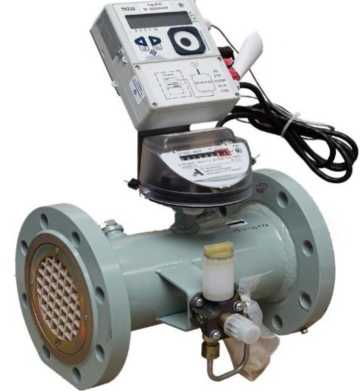

Рисунок 1 - Общий вид основных исполнений комплексов

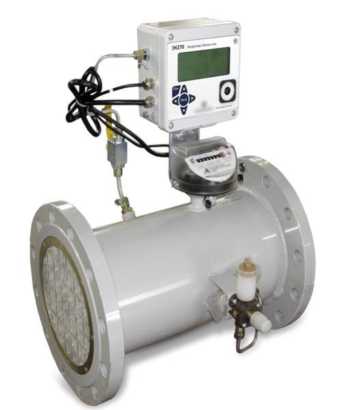

Комплекс исполнение
СГ-ЭКР-Т
Комплекс исполнение СГ-ЭКР-Р
Место нанесения
знака поверки

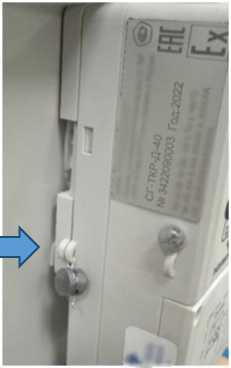

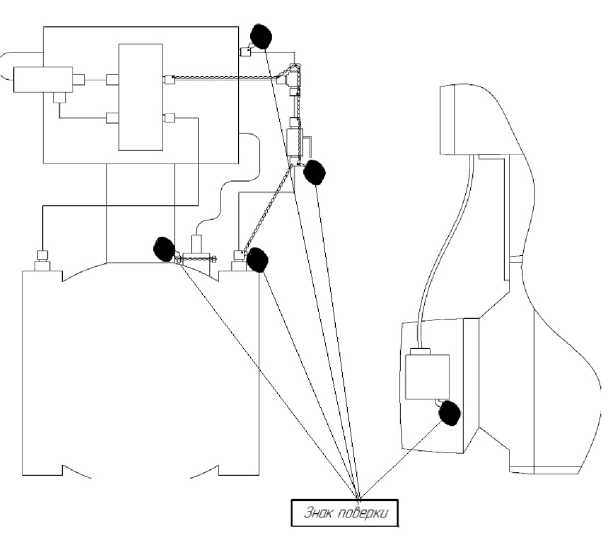

Рисунок 2 - Схема пломбировки от несанкционированного доступа корректора объема газа ЭК270, обозначение места нанесения знака поверки

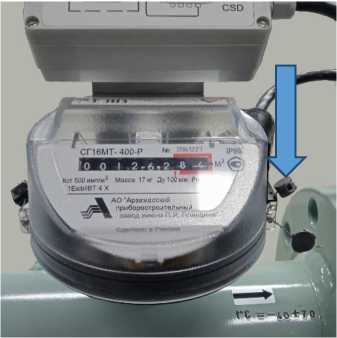

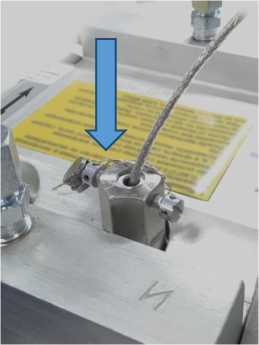

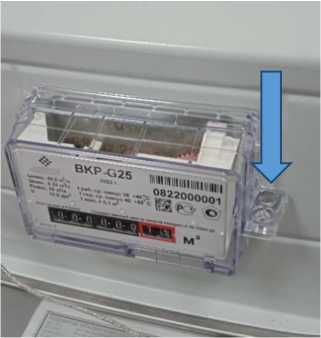

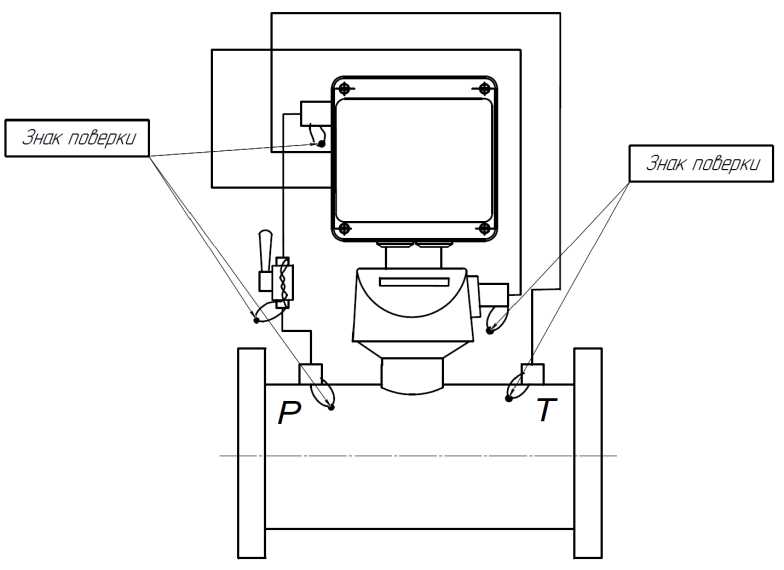

Рисунок 3 - Схема пломбировки от несанкционированного доступа счетчика газа, обозначение места нанесения знака поверки
Заводской номер в виде арабских цифр наносится методом термопечати, металлографики и/или гравировки на шильдик, расположенный на крепежной пластине корректора объема газа ЭК270. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 4.
Место нанесения знака утверждения типа
Место нанесения
заводского номера

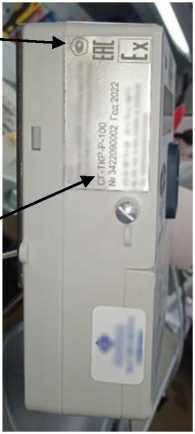

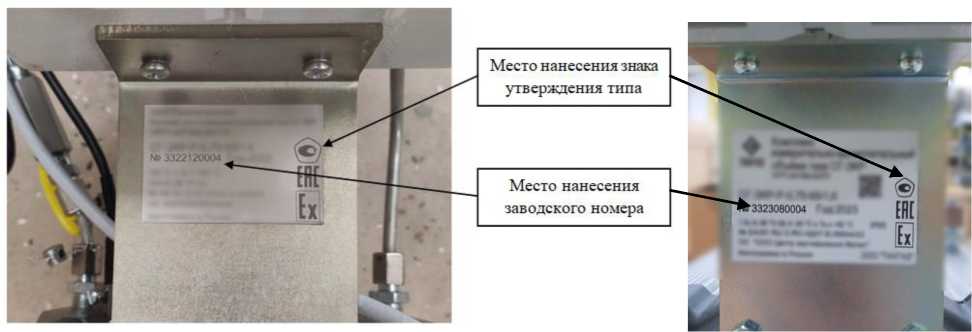

Рисунок 4 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечениеПрограммное обеспечение (далее - ПО) комплексов является встроенным ПО корректора объема газа ЭК270 и разделено на метрологически значимую и метрологически незначимую части. Идентификационные данные метрологически значимой части приведены в таблице 1. ПО комплекса защищено многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие из данных пользователь может вводить или изменять. Уровни доступа пользователей задают доступ к изменению данных по паролю через пользовательские интерфейсы. Для защиты параметров, подлежащих калибровке, используется калибровочный замок, который открывается нажатием кнопки на плате, защищаемой пломбой поверителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (VersM, ВерсМ) |
1.00 |
|
Цифровой идентификатор ПО (ChkM, ТестМ) |
55519 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон объемного расхода при рабочих условиях*, м3/ч:
|
от 5 до 4000 от 0,4 до 650,0 |
|
Диапазон измерений абсолютного давления**, МПа |
от 0,08 до 7,5 |
|
Диапазон измерений температуры газа, °С: |
от -23 до +60 |
|
Диапазон измерений температуры для контроля технологических параметров (дополнительный преобразователь температуры), °С |
от -40 до +60 |
|
Диапазон измерений разности давлений, кПа |
от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6,3; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40 |
|
Наименование параметра |
Значение |
|
Пределы допускаемой относительной погрешности при измерении объема газа при рабочих условиях, %: - исполнения СГ-ЭКР-Т, СГ-ЭКР-Р в диапазоне объемных расходов при рабочих условиях от Qmuh до Qt |
±2,0 |
|
- исполнения СГ-ЭКР-Т, СГ-ЭКР-Р в диапазоне объемных расходов при рабочих условиях от Qt до Qmhko включ. |
±1,0 |
|
- исполнение СГ-ЭКР-Р со счетчиками исполнения «2У» в диапазоне объемных расходов при рабочих условиях от Qмин до Qmhko |
±0,9 |
|
Пределы допускаемой относительной погрешности измерения абсолютного давления, % |
±0,35 |
|
Пределы допускаемой относительной погрешности измерения температуры, % |
±0,1 |
|
Пределы допускаемой относительной погрешности приведения объема газа к стандартным условиям с учетом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости, % |
±0,37 |
|
Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, без учета погрешности определения исходных данных для вычисления коэффициента сжимаемости, %: - исполнения СГ-ЭКР-Т, СГ-ЭКР-Р в диапазоне объемных расходов при рабочих условиях от Qмин до Qt |
±2,1 |
|
- исполнения СГ-ЭКР-Т, СГ-ЭКР-Р в диапазоне объемных расходов при рабочих условиях от Qt до Qmhko включ. |
±1,1 |
|
- исполнение СГ-ЭКР-Р со счетчиками в исполнении «2У» в диапазоне объемных расходов при рабочих условиях от Qмин до Qmhko |
±1,0 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений разности давлений, %: - основной |
±0,1 |
|
- дополнительной от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 ОС |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для контроля технологических параметров (дополнительный преобразователь температуры), ОС |
±1 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
* Диапазон измерения объемного расхода комплекса при рабочих условиях определяется типоразмером | |
|
применяемого счетчика. ** Диапазон измерения абсолютного давления определяется диапазоном применяемого преобразователя | |
|
давления. Примечание - Приняты следующие обозначения: QMhh - минимальный объемный расход при рабочих условиях, м3/ч; Qt - значение переходного объемного расхода при рабочих условиях, которое зависит от типа счетчика, м3/ч; | |
|
Qмакс - максимальный объемный расход при рабочих условиях, м3/ч. | |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Измеряемая среда |
Природный газ по ГОСТ 5542-2014 и ГОСТ 5542-2022, пропан, аргон, азот, воздух и другие неагрессивные сухие газы |
|
Выходной импульсный сигнал:
|
30 100 4 |
|
Интерфейс связи |
RS-232/RS-485, оптический интерфейс по ГОСТ IEC 61107-2011 |
|
Параметры электрического питания:
|
7,2 9 ±0,9 |
|
Условия эксплуатации:
|
от -40 до +60 95 от 84,0 до 106,7 |
|
Габаритные размеры исполнение СГ-ЭКР-Т, мм, не более:
|
от 240 до 455 от 475 до 595 от 240 до 450 |
|
Габаритные размеры исполнение СГ-ЭКР-Р, мм, не более:
|
от 240 до 300 от 445 до 507 от 305 до 513 |
|
Масса, кг, не более:
|
от 10,3 до 78,5 от 17 до 46 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
|
Маркировка взрывозащиты |
1 Ex ib IIB T4 Gb |
|
* Определяется характеристиками средств измерений, входящих в состав комплекса. Конкретное значение приводится в паспорте на комплекс. | |
наносится на шильдик, расположенный на крепежной пластине корректора объема газа ЭК270, методом термопечати, металлографики и/или гравировки и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительно-вычислительный объема газа СГ-ЭКР |
- |
1 |
|
Руководство по эксплуатации* |
УРГП.407369.003 РЭ |
1 |
|
Паспорт* |
УРГП.407369.003 ПС |
1 |
|
Комплект монтажных частей |
- |
1** |
|
* В бумажной и/или электронной форме. ** Поставляется по заказу. | ||
Сведения о методиках (методах) измерения приведены в п. 3 руководства по эксплуатации УРГП.407369.003 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»;
УРГП.407369.003 ТУ «Комплексы измерительно-вычислительные объема газа СГ-ЭКР. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»)
ИНН 5243041600
Юридический адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4
Изготовитель
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600
Адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4
Телефон: (831) 235-70-10
E-mail: info@arzge.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, подвал, помещ. 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» декабря 2023 г. № 2650
Лист № 1 Регистрационный № 88224-23 Всего листов 8 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Комплексы для измерения количества газа СГ-ТКР Назначение средства измеренийКомплексы для измерения количества газа СГ-ТКР (далее - комплекс) предназначены для измерения объёма неагрессивного, сухого газа (далее - газ), приведенного к стандартным условиям, путем измерения объема при рабочих условиях и автоматической электронной коррекции с учетом измеренной температуры и подстановочных значений коэффициента сжимаемости и абсолютного давления.
Описание средства измерений
Принцип действия комплекса основан на измерении объема газа при рабочих условиях с помощью счетчика газа, температуры газа с помощью корректора и вычисления корректором объема газа, приведенного к стандартным условиям по ГОСТ 2939-63, на основе измеренных параметров и введённых значений коэффициента сжимаемости и давления, принятых за условно-постоянную величину.
Комплексы состоят из счетчика газа, корректора и коммутационных элементов.
В комплексе используется корректор объёма газа ТК220 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный № 87614-22).
В зависимости от типа применяемого счетчика комплексы имеют три исполнения:
-
- СГ-ТКР-Т на базе турбинных счётчиков газа СГ (регистрационный № 14124-14);
-
- СГ-ТКР-Р на базе счётчиков газа ротационных РВГ (регистрационный № 87075-22), счётчиков газа ротационных RABO (регистрационный № 54267-13);
-
- СГ-ТКР-Д на базе счетчиков газа объемных мембранных ВКР (регистрационный № 86899-22), счетчиков газа объемных диафрагменных ВК (регистрационный № 84689-22), счетчиков газа объемных диафрагменных ВК-G (регистрационный № 60295-15), счетчиков газа диафрагменных BK-G1,6; BK-G2,5; BK-G4; BK-G6; ВК-GIO; BK-G16; BK-G25 (регистрационный № 36707-08), счетчиков газа диафрагменных ВК-('Ж'.), ВК-С165, ВК-GIOO (регистрационный № 36706-08).
Корректор объёма газа ТК220 может быть смонтирован удаленно от счетчика.
Информация о рабочем объеме со счетчиков в корректор объёма газа ТК220 передается c помощью импульсного электрического сигнала.
Температура газа измеряется термопреобразователем сопротивления Pt500 (500П) по ГОСТ 6651-2009, входящим в состав корректора объёма газа ТК220 и установленным в потоке газа или на корпусе счетчика.
Комплексы обеспечивают выполнение следующих функций:
-
- измерение объема газа при рабочих условиях и температуры газа;
-
- вычисление объема газа, приведенного к стандартным условиям;
-
- обработку, отображение и хранение измеренной информации и настроечных параметров комплекса;
- ведение архива потребления газа, нештатных ситуаций и изменения условнопостоянных величин;
- передачу измеренной и рассчитанной информации по цифровым интерфейсам.

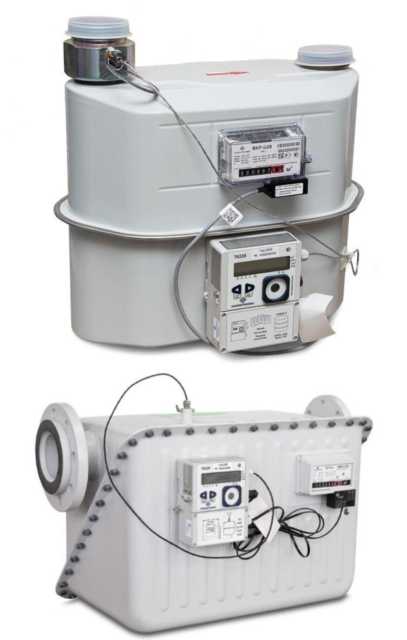

Общий вид основных исполнений комплексов представлен на рисунке 1.
Комплекс исполнение
Комплекс исполнение
СГ-ТКР-Р
Комплекс исполнение
СГ-ТКР-Р
СГ-ТКР-Т
Комплекс исполнение СГ-ТКР-Д
Рисунок 1 - Общий вид основных исполнений комплексов
Структура условного обозначения комплекса: СГ-ТКР-[1]-[2], где: СГ-ТКР - наименование комплекса;[1] - обозначение применяемого счетчика: турбинный - Т, ротационный - Р, мембранный (диафрагменный) - Д;
[2] - максимальный измеряемый объемный расход газа при рабочих условиях, определяемый установленным в состав комплекса счетчиком газа согласно его описанию типа, м3/ч.
В комплексах пломбируются:
-
- корректор объема газа ТК220 путем пломбирования винта кнопки поверителя с помощью проволоки и свинцовой (пластмассовой) пломбы, а также пломбирования винтов на задней крышке и крышке счетных входов путем нанесения знака поверки на специальную мастику;
-
- счетчик газа путем пломбирования крышки счетного механизма счетчика с помощью свинцовой (пластмассовой) пломбы;
-
- место присоединения преобразователя температуры с помощью свинцовой (пластмассовой) пломбы;
-
- место присоединения датчика импульсов с помощью свинцовой (пластмассовой) пломбы.
Знак поверки наносится путем давления на пломбы.
Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2-5.

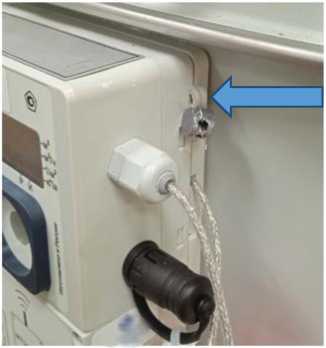

Рисунок 2 - Схема пломбировки от несанкционированного доступа корректора объема газа ТК220, обозначение места нанесения знака поверки
СГ16МТ- 400-Р
АО"Арзамасский
прибовос1рси7е.’’г
т 500 ии
1Ех-Ь>'В~
гс =
Исполнение СГ-ТКР-Т
Исполнение СГ-ТКР-Р
Исполнение СГ-ТКР-Д
Монтаж термопреобразователя сопротивления Pt500 (500П) в потоке газа
Монтаж термопреобразователя сопротивления Pt500 (500П) на корпусе счетчика
Рисунок 4 - Схема пломбировки от несанкционированного доступа места присоединения преобразователя температуры, обозначение места нанесения знака поверки
Рисунок 5 - Схема пломбировки от несанкционированного доступа места присоединения датчика импульсов, обозначение места нанесения знака поверки счетчика газа
Заводской номер в виде арабских цифр наносится методом термопечати, металлографики и/или гравировки на шильдик, расположенный на корпусе корректора объема газа ТК220, входящего в состав комплекса. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 6.
Место нанесения знака
утверждения типа
Место установки шильдика
Место нанесения
заводского номера
Программное обеспечение (далее - ПО) комплексов встроенное и разделено на метрологически значимую и метрологически незначимую части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТК220 V1.XX* |
|
Номер версии |
1.ХХ* |
|
Цифровой идентификатор ПО |
24075** |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
* Идентификационное наименование состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. ** Контрольная сумма для метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон объемного расхода при рабочих условиях*, м3/ч: | |
|
- исполнение СГ-ТКР-Д |
от 0,016 до 160 |
|
- исполнение СГ-ТКР-Т |
от 5 до 4000 |
|
- исполнение СГ-ТКР-Р |
от 0,4 до 650 |
|
Диапазон измерений температуры газа, °С: |
от -30 до +60 |
|
Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным | |
|
условиям, с учетом погрешности измерения температуры, без учета погрешности от принятия давления и коэффициента сжимаемости за условно-постоянные величины, %: | |
|
- исполнение СГ-ТКР-Д в диапазоне объемных | |
|
расходов при рабочих условиях от 0,1-Qhom до Qmhko включ. |
±1,7 |
|
- исполнение СГ-ТКР-Д в диапазоне объемных | |
|
расходов при рабочих условиях от Qмин до 0,1-Qhom |
±3,0 |
|
- исполнение СГ-ТКР-Т, СГ-ТКР-Р со счетчиками | |
|
исполнения «2У» в диапазоне объемных расходов при рабочих условиях от Qмин до Qmhko |
±1,1 |
|
- исполнение СГ-ТКР-Т, СГ-ТКР-Р в диапазоне | |
|
объемных расходов при рабочих условиях от Qмин до Qt |
±2,2 |
|
- исполнение СГ-ТКР-Т, СГ-ТКР-Р в диапазоне | |
|
объемных расходов при рабочих условиях от Qt до Qmhko | |
|
включ. |
±1,2 |
|
* Диапазон измерения объемного расхода комплекса при рабочих условиях определяется типоразмером | |
|
применяемого счетчика. | |
|
Примечание - Приняты следующие обозначения: Qhom - номинальный объемный расход при рабочих условиях, м3/ч; | |
|
Qмaкс - максимальный объемный расход при рабочих условиях, м3/ч; QMhh - минимальный объемный расход при рабочих условиях, м3/ч; Qt - значение переходного объемного расхода при рабочих условиях, которое зависит от типа счетчика, м3/ч. | |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Измеряемая среда |
Природный газ по ГОСТ 5542-2014, пропан, аргон, азот, воздух и другие неагрессивные сухие газы |
|
Максимальное избыточное давление газа*, кПа |
50;100 |
|
Температура газа*, °С |
от -30 до +60 |
|
Условия эксплуатации:
|
от -30 до +60 95 от 84,0 до 106,7 |
|
Напряжение питания постоянного тока, В |
от 6 до 9 |
|
Потребляемая мощность, Вт, не более |
0,45 |
|
Наименование параметра |
Значение |
|
Габаритные размеры комплексов, мм | |
|
- ширина |
от 194 до 900 |
|
- высота |
от 295 до 800 |
|
- длина |
от 190 до 1000 |
|
Масса, кг |
от 3,9 до 107,0 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
|
Маркировка взрывозащиты |
1 Ex ib IIB T4 Gb |
|
* Определяется характеристиками средств измерений, входящих приводится в паспорте на комплекс. |
в состав комплекса. Конкретное значение |
наносится на шильдик методом термопечати, металлографики и/или гравировки и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс для измерения количества газа СГ-ТКР |
- |
1 |
|
Руководство по эксплуатации* |
УРГП.407369.007 РЭ |
1 |
|
Паспорт* |
УРГП.407369.007 ПС |
1 |
|
Комплект монтажных частей |
- |
1** |
|
* В бумажной и/или электронной форме. ** Поставляется по заказу |
Сведения о методиках (методах) измерения приведены в п. 7.11 Руководства по эксплуатации УРГП.407369.007 РЭ.
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
УРГП.407369.007 ТУ «Комплексы для измерения количества газа СГ-ТКР. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600 Юридический адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4Изготовитель
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»)
ИНН 5243041600
Адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4
Телефон: (831) 235-70-10
E-mail: info@arzge.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, подвал, помещ. 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.
