О внесении изменений в описание типа средств измерений «Вычислители расхода нефти и нефтепродуктов «ЦифрОйл»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЦифроСистем», г. Пенза, от 31.10.2019 № 0036/19

приказываю:

• 1. Внести изменения в описание типа вычислителей расхода нефти и нефтепродуктов «ЦифрОйл», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 75827-19, изложив его в новой редакции согласно приложению к настоящему

приказу, с сохранением регистрационного номера.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Г

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» декабря 2019 г. № 3015

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вычислители расхода нефти и нефтепродуктов «ЦифрОйл» (далее - вычислители) предназначены для измерений и преобразований сигналов измерительных преобразователей в значения измеряемых параметров и вычислений по измеренным значениям количественных и качественных характеристик нефти и нефтепродуктов.

Вычислители с первичными преобразователями расхода, давления, температуры, плотности, вязкости и влагосодержания могут использоваться в составе систем измерения количества и показателей качества нефти/нефтепродуктов (СИКН/СИКНП), функционирующих на предприятиях добычи, транспортировки, переработки и хранения нефти/нефтепродуктов, в том числе в системах коммерческого учёта нефти/нефтепродуктов (бензин; топливо, занимающее по плотности промежуточное место между бензином и керосином; топливо для реактивных двигателей, керосин для реактивных двигателей, авиационное реактивное топливо ДЖЕТ А, керосин; дизельное топливо, печное топливо, мазут; смазочное масло нефтяного происхождения, полученное из дистиллятных масленых фракций с температурой кипения выше 370 °С).

В качестве первичных измерительных преобразователей (расхода, давления, температуры, плотности, вязкости, влагосодержания и т.д.) могут использоваться датчики с выходным число-импульсным, частотным, токовым сигналом или цифровым выходным сигналом.

Принцип действия вычислителей заключается в непрерывном измерении и преобразовании входных сигналов, поступающих от измерительных преобразователей, в цифровой код с последующей обработкой полученной информации и выводом её на встроенный сенсорный дисплей и на устройства верхнего уровня в цифровом виде по различным протоколам.

В состав вычислителей входят как законченные блоки других производителей, так и отдельные конструктивные элементы, конструкция и количество которых определяется в соответствии с техническими требованиями заказчика и фиксируется в формуляре. Монтаж и наладка вычислителей осуществляется непосредственно на объекте эксплуатации в соответствии с проектной документацией на вычислители, техническими условиями и эксплуатационными документами его компонентов.

Вычислители поддерживают «горячее» резервирование программно-аппаратной части.

Вычислители имеют разъёмы для подключения аналоговых, частотных и импульсных сигналов, интерфейсы связи RS-232, RS-422/RS-485, Ethernet и GSM/GPRS для обмена информацией с внешними устройствами верхнего уровня. Устройствами верхнего уровня являются технические средства сбора и обработки информации, выполненные на базе IBM PC совместимых компьютеров промышленного или офисного исполнения под управлением операционных систем WINDOWS: серверы базы данных, автоматизированные рабочие места (АРМ) и т.д. Вычислители поддерживают протоколы Modbus RTU, Modbus TCP/IP, OPC DA/HDA.

Вычислители осуществляют выполнение следующих функций:

• - измерение и преобразование аналоговых сигналов силы постоянного тока, напряжения, импульсных и частотных сигналов, а также дискретных и цифровых сигналов;

• - вычисление объёмного расхода и объёма нефти и нефтепродуктов;

• - вычисление плотности нефти и нефтепродуктов по Р 50.2.076-2010;

• - вычисление массового расхода и количества (массы), а также пересчёт плотности нефти и нефтепродуктов в соответствии с ГОСТ Р 8.595-2004;

- хранение архивов измеренных и расчетных параметров, ведение журнала событий и нештатных ситуаций;

- формирование и печать отчетных документов на подключенный принтер;

- сигнализация при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в процессах системы;

- управление автоматическими пробоотборными устройствами и реализация других алгоритмов;

- регистрация, обработка, контроль, сохранение и индикация измеренных и расчётных значений параметров массы нефти в реальном масштабе времени;

- синхронизация времени в автоматическом режиме (1 раз в час) элементов вычислителей с помощью системы обеспечения единого времени (СОЕВ) с погрешностью не более ±5 с;

- возможность подключения антенны для приёма сигнала точного времени со спутников (GPS/ГЛОНАСС);

- защита данных и результатов вычислений от несанкционированного изменения;

- передача результатов измерений и вычислений в системы более высокого уровня. Поддерживаются протоколы Modbus RTU, Modbus TCP/IP, OPC DA и OPC HDA.

Внешний вид вычислителей с указанием мест пломбирования от несанкционированного доступа и нанесения знака утверждения типа представлен на рисунках 1-6.

Рисунок 1 - Внешний вид вычислителей. Исполнение ЦВЛТ.407000.001-01 (для крепления в шкаф)

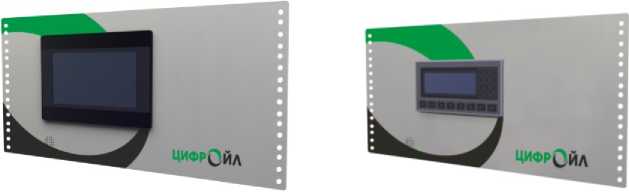

Рисунок 2 - Внешний вид вычислителей. Исполнение ЦВЛТ.407000.001-02 (для крепления в 19” каркасе (Евромеханика))

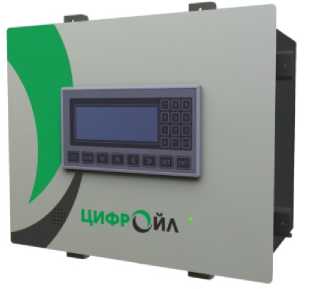

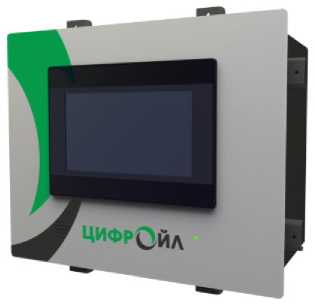

Рисунок 3 - Внешний вид вычислителей. Исполнение ЦВЛТ.407000.001-03 (для крепления на стену)

<»

Рисунок 4 - Внешний вид вычислителей. Исполнение ЦВЛТ.407000.001-04

(для крепления на стену или размещения на полу)

Пломбирование вычислителей (исполнение ЦВЛТ.407000.001-01, исполнение ЦВЛТ.407000.001-02, исполнение ЦВЛТ.407000.001-03) от несанкционированного доступа осуществляются с помощью пломбы.

Место пломбирования

Рисунок 5 - Пломбирование вычислителей. Исполнение ЦВЛТ.407000.001-01, 02, 03

Пломбирование вычислителей (исполнение ЦВЛТ.407000.001-04) от несанкционированного доступа осуществляются с помощью наклеек с контрольными клеймами эксплуатирующей или обслуживающей организации.

Место нанесения наклейки

Место нанесения знака утверждения типа

Рисунок 6 - Пломбирование вычислителей. Исполнение ЦВЛТ.407000.001-04

Лист № 4 Всего листов 7 Программное обеспечение

Программное обеспечение (далее - ПО) вычислителей состоит из встроенного ПО и, при необходимости, внешнего ПО верхнего уровня.

Встроенное ПО «ЦифрОйл» на базе ОС Linux обеспечивает выполнение заданных функций в реальном времени.

Внешнее ПО может включать SCADA «КРУГ-2000» (программный продукт для выполнения функций мониторинга данных на компьютерах, под управлением операционной системы Windows) или OPC-сервер для передачи данных по стандарту OPC DA/HDA и SCADA-систему другого производителя.

Встроенное и внешнее ПО не разделено на метрологически значимую и незначимую части.

Идентификационные данные метрологически значимого ПО приведены в таблицах 2 и 3.

Таблица 2 - Идентификационные данные метрологически значимого встроенного ПО

Таблица 3 - Идентификационные данные метрологически значимого внешнего ПО

Защита ПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики вычислителей приведены в таблицах 4

и 5.

Таблица 4 - Метрологические характеристики

Продолжение таблицы 4

Таблица 5 - Основные технические характеристики

Потребляемая мощность, В^А, не более                                        60

Продолжение таблицы 5

наносится печатным способом на маркировочную наклейку шкафа вычислителей, а также типографским способом в верхний левый угол титульного листа формуляра и руководства по эксплуатации.

В комплект поставки вычислителей входят компоненты, наименование и обозначения которых представлены в таблице 6.

Таблица 6 - Комплектность средства измерений

осуществляется по документу ЦВЛТ.407000.001 МП «Вычислители расхода нефти и нефтепродуктов «ЦифрОйл». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 29 марта 2019 г.

Основные средства поверки:

• - калибратор Fluke 5520A (регистрационный номер 51160-12 в Федеральном информационном фонде);

• - генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде);

• - частотомер универсальный GFS-8270H (регистрационный номер 19818-00 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Приказ Росстандарта от 01.10.2018 №2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 ■ 10^-16 до 100 А

Приказ Росстандарта от 31 июля 2018 г. № 1621 Об утверждении государственной поверочной схемы средств измерений времени и частоты

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

Р 50.2.076-2010 ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения

ЦВЛТ.407000.001 ТУ. Вычислители расхода нефти и нефтепродуктов «ЦифрОйл». Технические условия

Общество с ограниченной ответственностью «ЦифроСистем» (ООО «ЦифроСистем»)

ИНН 5834123217

Адрес: 440061, г. Пенза, ул. Герцена, д. 28, офис 35

Телефон: (8412) 32-96-73, 49-97-75

E-mail: info@cifroil.ru

Web-сайт: www.cifroil.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

E-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197 от 06.07.2015.
