МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

27 сентября 2022 г.                                                                       2387

_______ № ______

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 20 сентября 2022 г. № 2321 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 12 сентября 2022 г. № 2249 «О внесении изменений в сведения об утвержденных типах средств измерений»

В связи с технической ошибкой приказываю:

• 1. Внести изменения в приложение к приказу от 20 сентября 2022 г. № 2321 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 12 сентября 2022 г. № 2249 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа, изложив его в прилагаемой редакции.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат; 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

<__________—__________/

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «27» сентября 2022 г. № 2387

Лист № 1 Регистрационный № 16006-97 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барометры рабочие сетевые БРС-1М

Барометры рабочие сетевые БРС-1М предназначены для измерения абсолютного давления воздуха, поверки и калибровки барометров и манометров абсолютного давления.

Принцип действия барометров рабочих сетевых БРС-1М основан на использовании вибрационно-частотного преобразователя абсолютного давления, выполненного на базе тонкостенного цилиндрического резонатора, и датчика температуры, выполненного в виде термочувствительного кварцевого резонатора.

Под воздействием измеряемого абсолютного давления изменяется выходная частота fp, формируемая вибрационно-частотным преобразователем и автогенераторной схемой «АГр», а под воздействием температуры окружающей среды изменяется выходная частота ft, формируемая датчиком температуры и автогенераторной схемой «АГ». Выходные частоты fp и ft, управляемые коммутатором, поступают на частотный преобразователь, где они преобразуются в цифровые коды. Далее цифровые коды поступают в контроллер, который по поступившим данным вычисляет значение измеренного давления и передает его на жидкокристаллический индикатор, а также через устройство вывода информации на электрический разъем RS-232.

Конструктивно барометр рабочий сетевой представляет собой корпус прямоугольной формы. На передней панели расположены следующие органы управления и индикации:

• -     посредине поля панели - шестиразрядное цифровое табло, выполненное на базе жидкокристаллического индикатора;

• -     слева от цифрового табло - индикаторы режимов работы барометра;

• -     справа от цифрового табло - индикаторы единиц измерения давления «гПа» и «мм рт.ст.», и кнопка «ЕД. ИЗМЕР», с помощью которой оператор устанавливает одну из единиц измерения давления.

На задней панели барометра рабочего сетевого расположены:

• -     в левой части панели - выключатель «СЕТЬ» для выключения электропитания барометра от сети переменного тока, вывод «А> для заземления барометра, вставка плоская на 0,5 А и жгут для подключения к сети электропитания;

• -     в правой части панели - штуцер «Р» типа «елочка» для подачи измеряемого давления в рабочую плоскость барометра, электрический разъем «Х1» интерфейса RS-232 для подключения барометра к ПЭВМ типа IBM PC, электрический разъем для подключения барометра к источнику постоянного тока;

• -     в нижней части панели - кнопки коррекции, с помощью которых осуществляется ввод и запись поправок ПЗУ барометра и просмотр старых поправок.

Барометр рабочий сетевой состоит из следующих функциональных узлов:

- модуля давления, состоящего из вибрационно-частотного преобразователя абсолютного давления, выполненного на базе тонкостенного цилиндрического резонатора, и датчика температуры, представляющего собой термочувствительный кварцевый резонатор;

• -     автогенераторных схем «АГр» и «Art», предназначенных для поддержания незатухающих колебаний резонаторов преобразователя давления и датчика температуры;

• -      частота преобразователя;

• -     коммутатора;

• -     контроллера программируемого;

• -     постоянного запоминающего устройства «PROM», предназначенного для

хранения основной программы и выдачи в контроллер коэффициентов аппроксимации градуировочных характеристик модуля давления;

• -     перепрограммируемого постоянного запоминающего устройства «EEPROM»,

• -     служащего для хранения и выдачи в контроллер кодов поправок шкалы барометра;

• -     жидкокристаллического индикатора;

• -     устройства выхода информации;

• -     блока питания, обеспечивающего питание функциональных узлов барометра

напряжением постоянного тока;

• -      генератора опорной частоты.

Барометры рабочие сетевые БРС-1М изготавливаются в трех исполнениях, отличающихся диапазоном измерений и пределом допускаемой абсолютной погрешности.

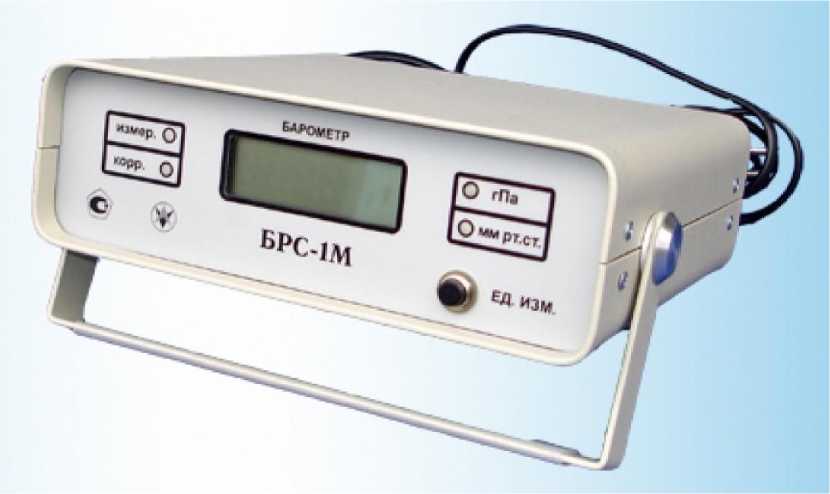

Общий вид барометров рабочих сетевых БРС-1М показан на рисунке 1.

Рисунок 1 - Общий вид барометров рабочих сетевых БРС-1М

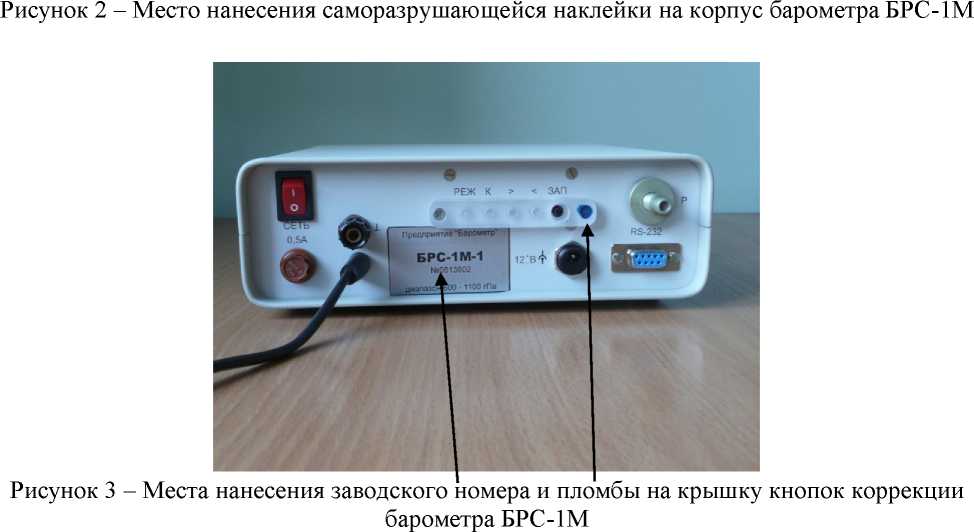

Заводской номер наносится методом печати на переднюю панель барометра. Место нанесения заводского номера указано на рисунке 3.

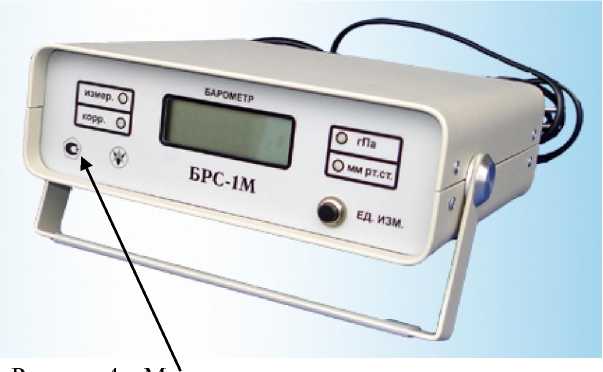

Место нанесения знака утверждения типа указано на рисунке 4.

Барометры рабочие сетевые БРС-1М имеют встроенное программное обеспечение. Программное обеспечение управляет работой встроенных измерительных преобразователей давления, сбор, обработку, передачу, отображение на дисплее данных, проверку состояния преобразователей давления. Информация о версии доступна через программатор (адрес 2000H).

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.0772014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульный лист формуляра, на переднюю панель барометра - методом фотопечати.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений изложены в эксплуатационном документе.

Государственная поверочная схема для средств измерений абсолютного давления, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;

6Г2.832.037 ТУ «Барометры рабочие сетевые БРС-1М. Технические условия».

Общество с ограниченной ответственностью Предприятие «Барометр» (ООО Предприятие «Барометр»)

ИНН 7719034450

Адрес: 105318, г. Москва, ул. Ткацкая, д. 19, корп. 3 Телефон: +7 (495) 363-23-16

E-mail: aerovoskhod@sovintel.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

ИНН 7727061249

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru Web-сайт: www.rostest.ru

Уникальный номер в реестре аккредитованных лиц № RA.RU.310639.

В части вносимых изменений:

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер в реестре аккредитованных лиц № 30004-13.
