Номер по Госреестру СИ: 96824-25
96824-25 Штангенциркули
(Miyamotometrology)
Назначение средства измерений:
Штангенциркули Miyamotometrology (далее - штангенциркули) предназначены для измерений наружных и внутренних размеров, а также для измерений глубин отверстий и уступов.

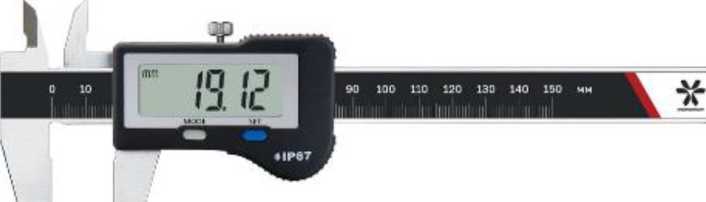

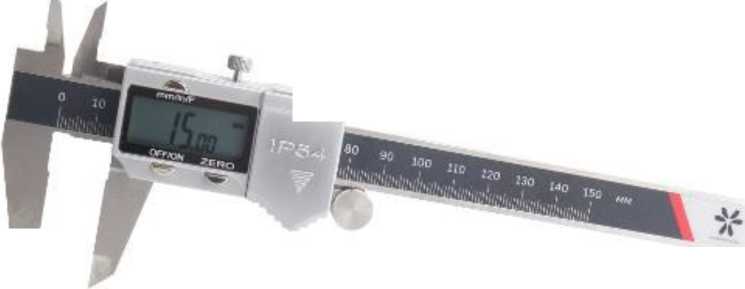

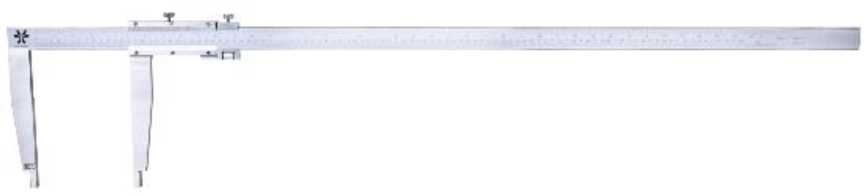

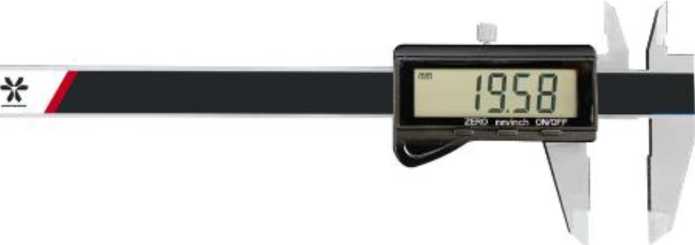

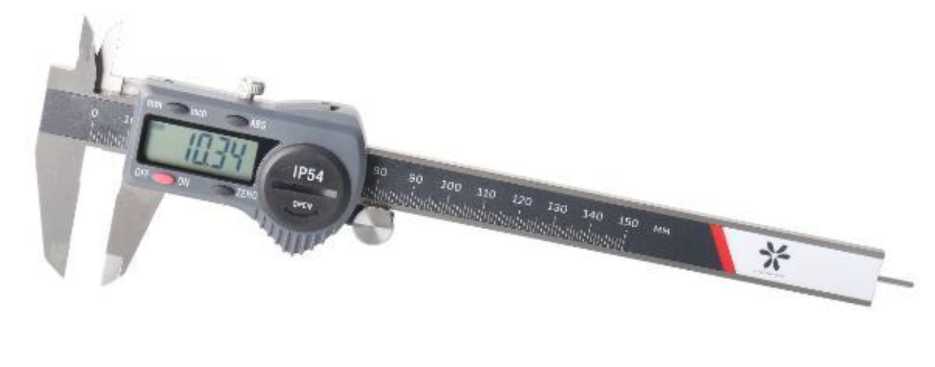

Внешний вид.
Штангенциркули
Рисунок № 1

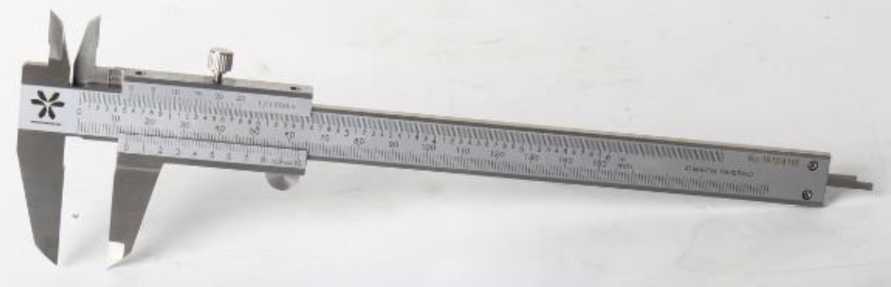

Внешний вид.
Штангенциркули
Рисунок № 2
Внешний вид.
Штангенциркули
Рисунок № 3
Внешний вид.
Штангенциркули
Рисунок № 4
Внешний вид.
Штангенциркули
Рисунок № 5
Внешний вид.
Штангенциркули
Рисунок № 6

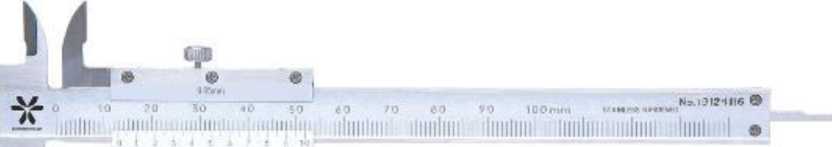

Внешний вид.
Штангенциркули
Рисунок № 7
Внешний вид.
Штангенциркули
Рисунок № 8

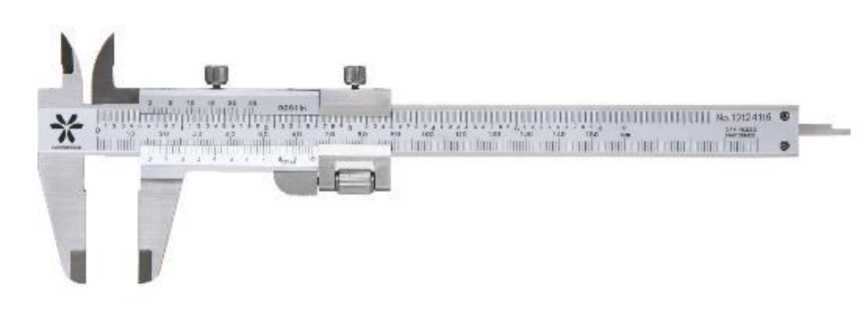

Внешний вид.
Штангенциркули
Рисунок № 9

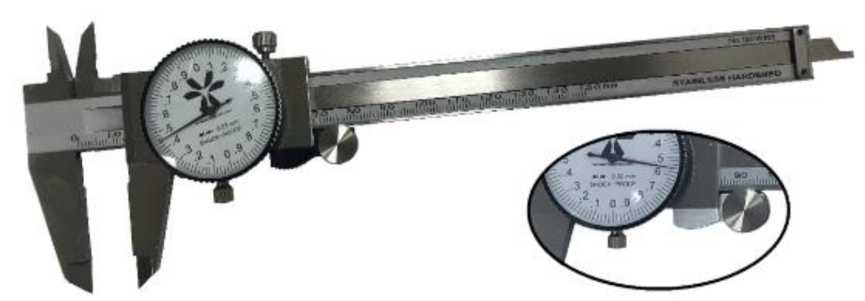

Внешний вид.
Штангенциркули
Рисунок № 10
Общие сведения
Дата публикации - 13.11.2025
Срок свидетельства - 07.11.2030
Номер записи - 820483a2-68a9-e666-4072-aa13064940fd
ID в реестре СИ - 1427269
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация 1153-150, мод. 1153-150, мод. 1141-150, мод. 1111-150, 1162-200, 1158-150, 1156-150, 1154-150W, 1154-150, 1153-200, 1153-150, 1141-150,
Производитель
Изготовитель - Общество с ограниченной ответственностью «ИНСТРУМЕНТ»
Страна - РОССИЯ
Населенный пункт - No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок - 47
Выдано извещений - 0
Кол-во периодических поверок - 29
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2415 от 2025.11.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Штангенциркули (Miyamotometrology)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ИНСТРУМЕНТ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95939-25 21.07.2030 |
Индикаторы часового типа, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
95937-25 21.07.2030 |
Микрометры специальные, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
95935-25 21.07.2030 |
Микрометры, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
96379-25 10.09.2030 |
Штангенглубиномеры, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
96450-25 18.09.2030 |
Угломеры, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
96445-25 18.09.2030 |
Индикаторы цифровые, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
96562-25 01.10.2030 |
Индикаторы рычажно-зубчатые, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
96733-25 28.10.2030 |
Нутромеры индикаторные, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
96845-25 13.11.2030 |
Нутромеры двух-и трехточечные, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
96824-25 07.11.2030 |
Штангенциркули, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
97248-25 22.12.2030 |
Скобы с отсчетным устройством, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.
В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.
В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.
Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Штангенциркули (Miyamotometrology)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВАТАР" (RA.RU.314448) | 17 | 4 | 17 | 0 | 0 | 17 | 17 | 0 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| ПАО ПЗ "СИГНАЛ" (RA.RU.311660) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| АО "ПЛУТОН" (RA.RU.311650) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Штангенциркули (Miyamotometrology)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Устройство и принцип работы» паспортов штангенциркулей Miyamotometrology.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 013-2024 «Штангенциркули Miyamotometrology. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «ИНСТРУМЕНТ»
(ООО «ИНСТРУМЕНТ»)
ИНН 5263052431
Адрес юридического лица: 603124, Россия, г. Нижний Новгород, Базовый проезд, д. 1, помещение 1
Тел: + 7 (831) 432-53-04
E-mail: info@instrumentgroup.ru
Web-сайт: www.instrument52.ru
Изготовитель
Общество с ограниченной ответственностью «ИНСТРУМЕНТ»
(ООО «ИНСТРУМЕНТ»)
ИНН 5263052431
Адрес юридического лица: 603124, Россия, г. Нижний Новгород, Базовый проезд, д. 1, помещение 1
Производственная площадка Hunan Temec Electromechanical Co, Ltd.
Адрес: No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129, China
Тел: + 7 (831) 432-53-04
E-mail: info@instrumentgroup.ru
Web-сайт: www.instrument52.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина;
142324, Московская обл., р-н Чеховский, СП Баранцевское, в районе д. Люторецкое;
142200, Московская обл., р-н Серпуховский, СНТ Калугино-2, в районе д. Калугино, уч-к 28
Правообладатель
Общество с ограниченной ответственностью «ИНСТРУМЕНТ»
(ООО «ИНСТРУМЕНТ»)
ИНН 5263052431
Адрес юридического лица: 603124, Россия, г. Нижний Новгород, Базовый проезд, д. 1, помещение 1
Тел: + 7 (831) 432-53-04
E-mail: info@instrumentgroup.ru
Web-сайт: www.instrument52.ru
Принцип действия штангенциркулей с отсчетом по нониусу основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отсчетом по круговой шкале основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей с цифровым отсчетным устройством основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет показаний производится по цифровому отсчетному устройству, на котором имеются кнопки, с помощью которых осуществляется ряд специальных функций. Питание штангенциркулей осуществляется от батарейки.
Штангенциркули выпускаются в следующих моделях:
- 1111, 1112, 1113, 1114, 1115, 1116, 1119, 1121, 1122, 1123, 1124, 1125, 1128, 1211, 1221, 1222, 1311, 1312, 1313, 1321, 1322, 1323, 1411, 1421 - с отсчетом по нониусу;
-
- 1131, 1141 - с отсчетом по круговой шкале;
-
- 1151, 1153, 1154, 1155, 1156, 1157, 1158, 1159, 1161, 1162, 1166, 1167, 1183, 1251, 1252, 1351, 1352, 1452 - с цифровым отсчетным устройством.
Модели штангенциркулей делятся на модификации, которые отличаются между собой диапазонами измерений, размерами губок и штанги и пределами допускаемой абсолютной погрешности измерений.
В зависимости от модификации, штангенциркули могут иметь в обозначении следующие дополнительные буквы латинского алфавита (A, B, C, R, W), являющиеся частью маркировки изготовителя.
Штангенциркули моделей 1111, 1112, 1113, 1114, 1115, 1116, 1119, 1121, 1122, 1123, 1124, 1125, 1128, 1131, 1141, 1151, 1153, 1154, 1155, 1156, 1157, 1158, 1159, 1161, 1162, 1166, 1167, 1183 двусторонние с глубиномером состоят из штанги с основной измерительной шкалой на рабочей поверхности (штангенциркули с цифровым отсчетным устройством могут не иметь шкалы на штанге), подвижной рамки с отсчетным устройством, зажимающего элемента (кроме моделей 1113, 1123), глубиномера, губок с кромочными измерительными поверхностями для измерений внутренних размеров, губок с плоскими измерительными поверхностями для измерений наружных размеров.
Штангенциркули моделей 1211, 1221, 1222, 1251, 1252 двусторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности (штангенциркули с цифровым отсчетным устройством могут не иметь шкалы на штанге), подвижной рамки с отсчетным устройством, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений наружных размеров, губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров, соответственно.
Штангенциркули моделей 1311, 1312, 1313, 1321, 1322, 1323, 1351, 1352 односторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности (штангенциркули с цифровым отсчетным устройством могут не иметь шкалы на штанге), подвижной рамки с отсчетным устройством, зажимающего элемента, губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров, соответственно.
Штангенциркули моделей 1411, 1421, 1452 двусторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности (штангенциркули с цифровым отсчетным устройством могут не иметь шкалы на штанге), подвижной рамки с отсчетным устройством, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров, губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров, соответственно.
Штангенциркули могут оснащаться устройством микроподачи для точного позиционирования рамки, а также могут иметь приводной ролик для удобства перемещения рамки.
У штангенциркулей моделей 1115, 1125, 1162 губки для измерений наружных и внутренних размеров имеют твердосплавные вставки, у штангенциркулей модели 1161 губки для измерений наружных размеров имеют керамические вставки.
У штангенциркулей модели 1166 губки для измерений наружных размеров имеют игольчатую форму для измерений в узких канавках, у штангенциркулей модели 1167 губки для измерений наружных размеров имеют уменьшение толщины по длине губок для измерений в узких канавках.

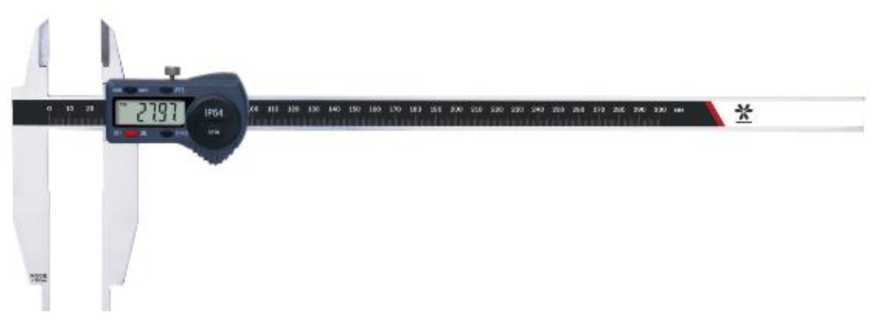

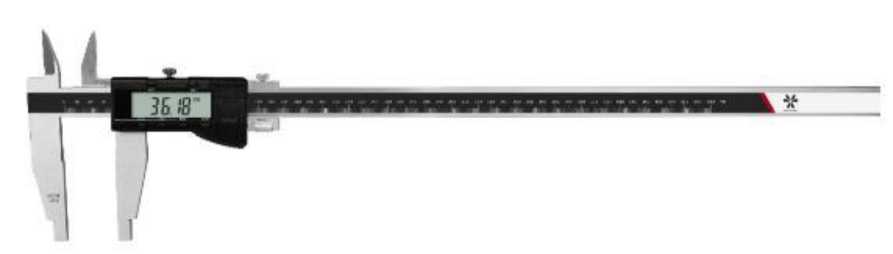

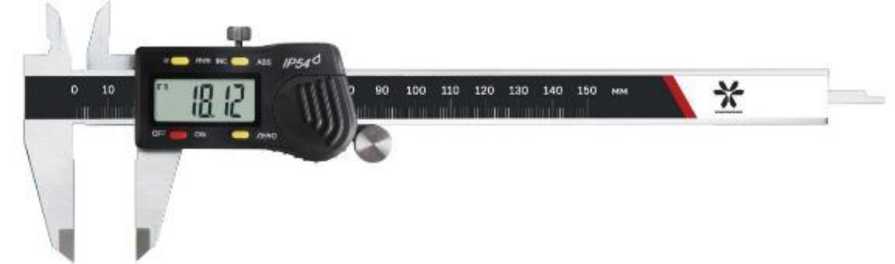

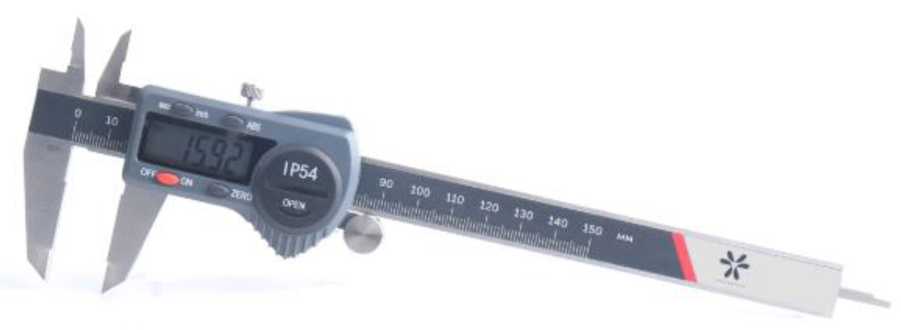

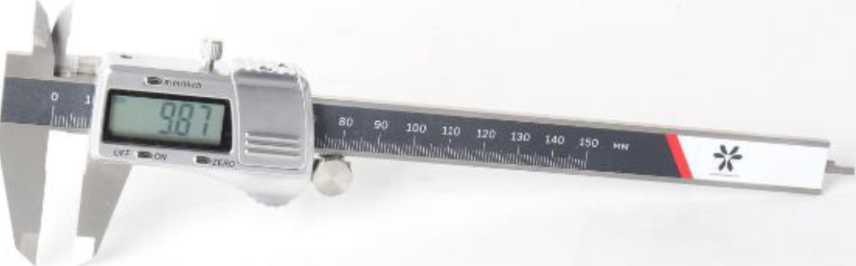

Общий вид штангенциркулей представлен на рисунках 1 - 37.

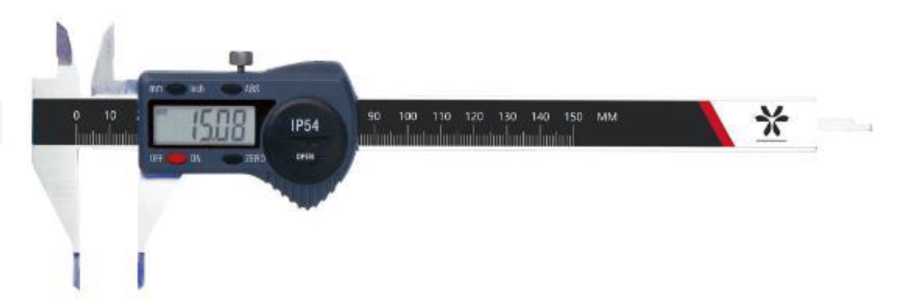

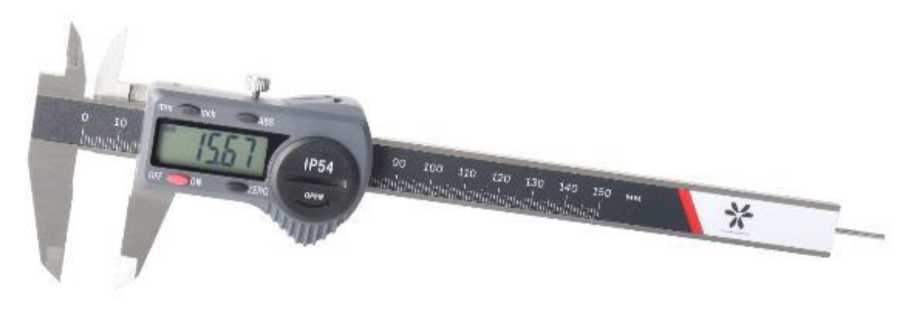

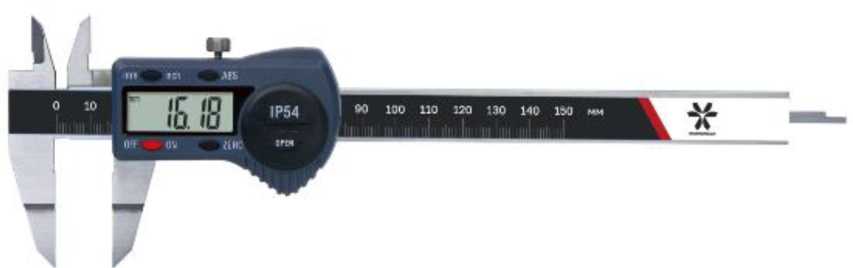

Варианты электронных цифровых отсчетных устройств приведены на рисунке 38.
Цвета корпуса и кнопок управления цифрового отсчетного устройства не влияют на метрологические характеристики штангенциркуля и могут быть изменены изготовителем.
Заводской номер наносится на нерабочую часть лицевой поверхности штанги, на оборотную сторону рамки с цифровым отсчетным устройством и/или на оборотную поверхность штанги в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, любым технологическим способом (наклейка, гравировка, штамп, краска). Места нанесения заводского номера представлены на рисунке 39.
Нанесение знака поверки на средство измерений не предусмотрено.
Товарный знак ■ ■ наносится на нерабочую лицевую поверхность штанги, рамку
(в том числе заднюю часть рамки) и/или циферблат круговой шкалы краской, методом лазерной маркировки или с помощью наклейки, а также может наноситься на футляр методом типографской печати или лазерной маркировки и паспорт методом типографской печати.
Нанесение знака утверждения типа на средство измерений и пломбирование штангенциркулей не предусмотрено.

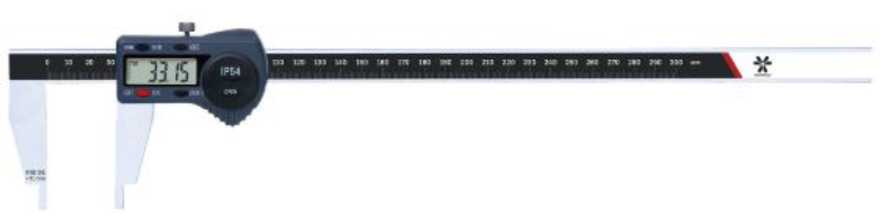

Рисунок 1 - Общий вид штангенциркулей моделей 1111, 1121

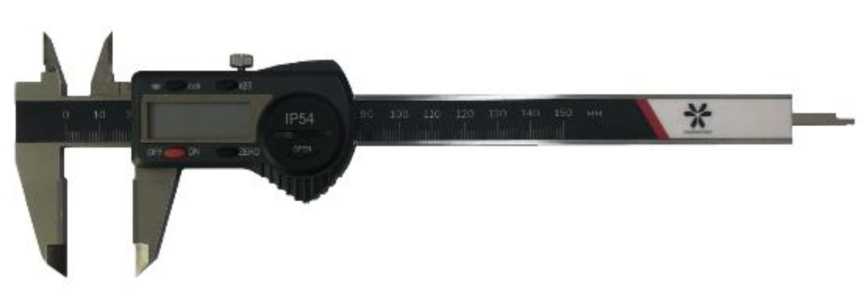

Рисунок 2 - Общий вид штангенциркулей моделей 1112, 1122
|
№ |
L |
II |
|
Ге |
1ТГПТТТТ II * * * » 1 ill1 liljil | |
Ж

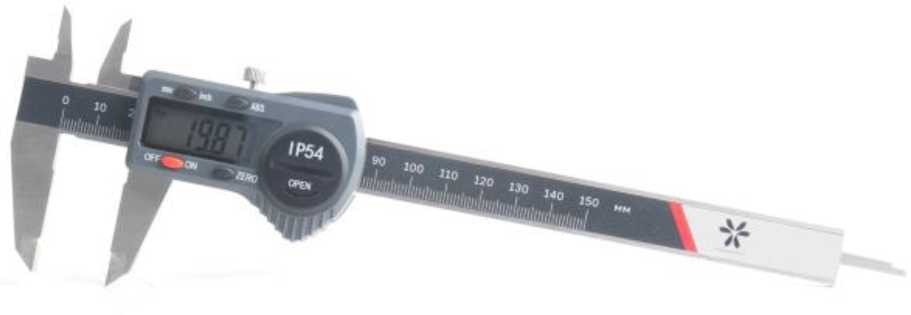

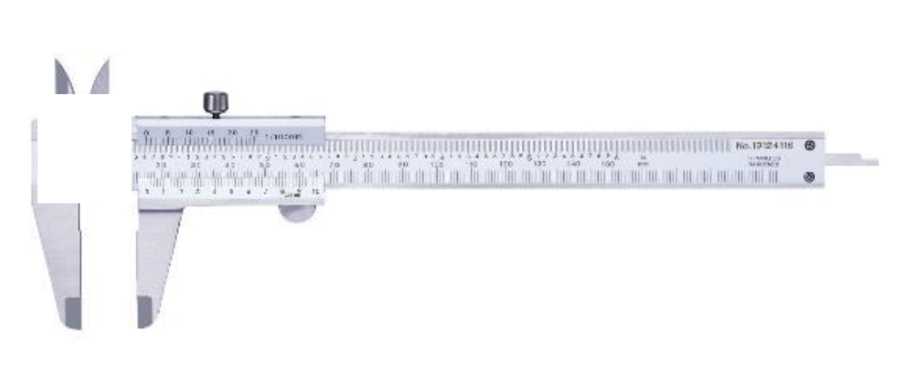

Рисунок 3 - Общий вид штангенциркулей моделей 1113, 1123

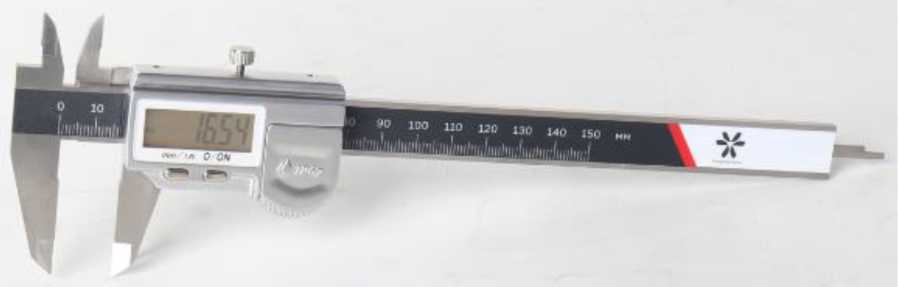

Рисунок 4 - Общий вид штангенциркулей модели 1114

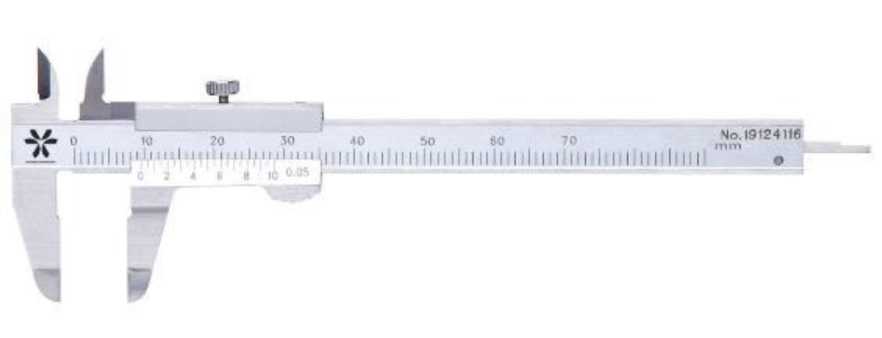

Рисунок 5 - Общий вид штангенциркулей моделей 1115, 1125
а ® «■

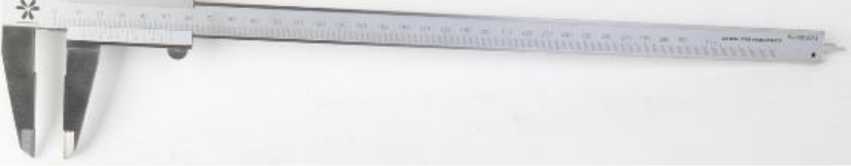

Рисунок 6 - Общий вид штангенциркулей модели 1116
1
’ Niall ". jj Hili' Tiiilii”
ч> vv-nir 111 ' 1111 III Illi III
lii | ’iiiiiiiiiii iniiiiil 'niiniiitr
Рисунок 7 - Общий вид штангенциркулей моделей 1119, 1128
*!■...•.. -i •
, -’I'v TV! Ч’П?!’
~ и и’ ЧЛ д- * '
'T/.'!'.’.1! .J!'..1! Л1.1.1)'. .*! .'! jn j HH till III! i HI *ыяг4Ив •
■ и «А »4 ICC НС *n 'It IM •«
1,1 ...... I II и II II II III II II III I II »
•III J jJll 1 Л1111 ,’йи ’ III ‘T| .1
Рисунок 8 - Общий вид штангенциркулей модели 1124

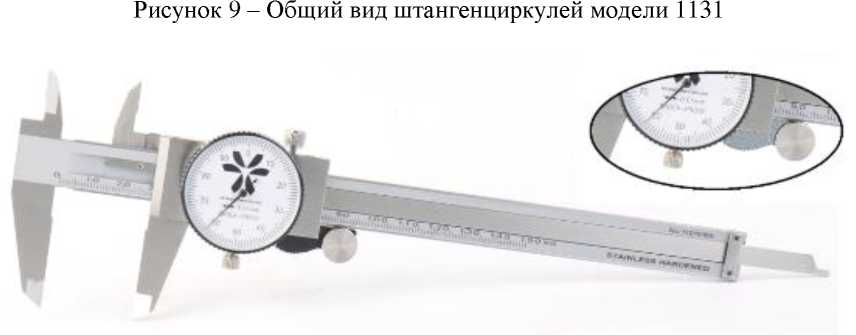

Рисунок 10 - Общий вид штангенциркулей модели 1141
Рисунок 11 - Общий вид штангенциркулей модели 1151
Рисунок 12 - Общий вид штангенциркулей модели 1153, модификаций 1153-150, 1153-200, 1153-300
Рисунок 13 - Общий вид штангенциркулей модели 1153, модификаций 1153-150W, 1153-200W, 1153-300W
Рисунок 14 - Общий вид штангенциркулей модели 1154, модификации 1154-150
Рисунок 15 - Общий вид штангенциркулей модели 1154, модификации 1154-150W

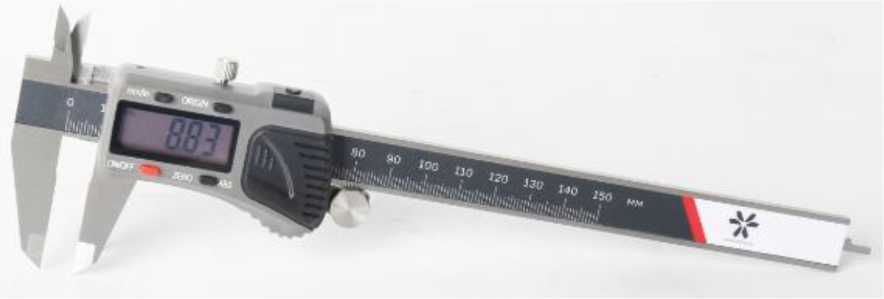

Рисунок 16 - Общий вид штангенциркулей модели 1155
Рисунок 17 - Общий вид штангенциркулей модели 1156
Я >

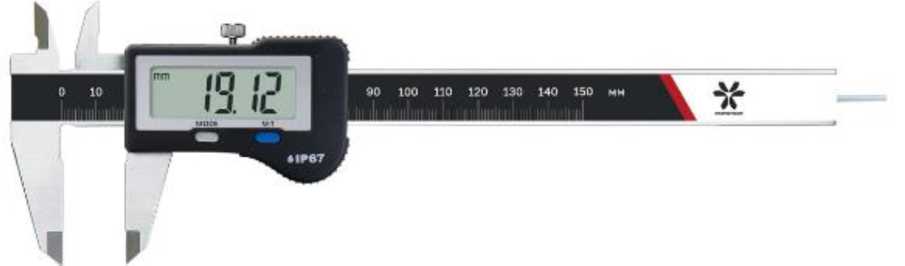

Рисунок 18 - Общий вид штангенциркулей модели 1157, модификаций 1157-150, 1157-200, 1157-300
Рисунок 19 - Общий вид штангенциркулей модели 1157, модификации 1157-150R
Рисунок 20 - Общий вид штангенциркулей модели 1158
<С]

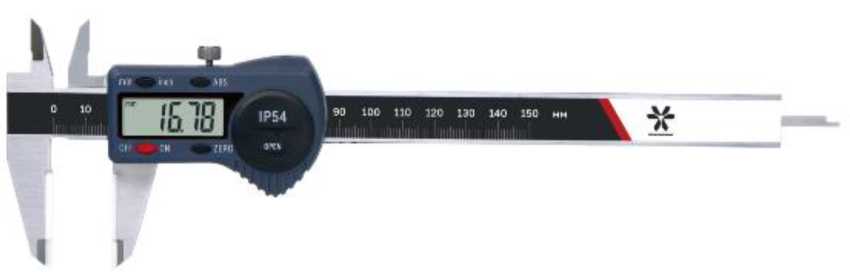

Рисунок 21 - Общий вид штангенциркулей модели 1159
Рисунок 22 - Общий вид штангенциркулей модели 1161
Рисунок 23 - Общий вид штангенциркулей модели 1162
Рисунок 24 - Общий вид штангенциркулей модели 1166
Рисунок 25 - Общий вид штангенциркулей модели 1167
Рисунок 26 - Общий вид штангенциркулей модели 1183
,Tj
*

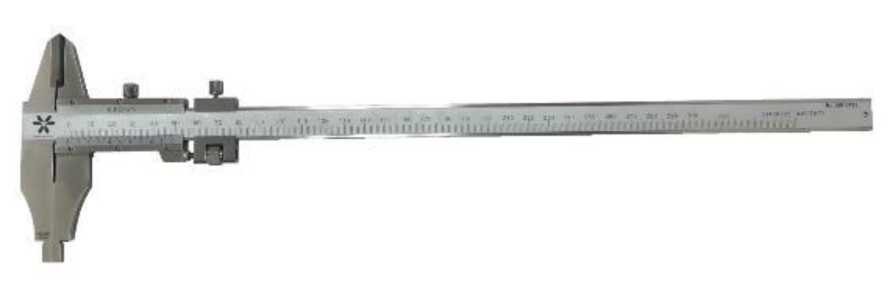

Рисунок 28 - Общий вид штангенциркулей модели 1222

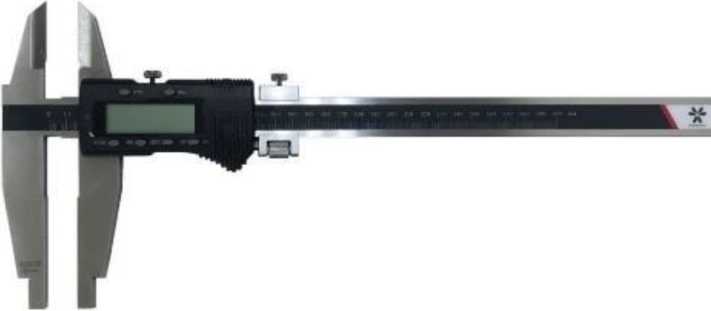

Рисунок 29 - Общий вид штангенциркулей модели 1251
Рисунок 30 - Общий вид штангенциркулей модели 1252
Рисунок 31 - Общий вид штангенциркулей моделей 1311, 1321
I Tj
I ZU
Рисунок 32 - Общий вид штангенциркулей моделей 1312, 1322
Рисунок 33 - Общий вид штангенциркулей моделей 1313, 1323

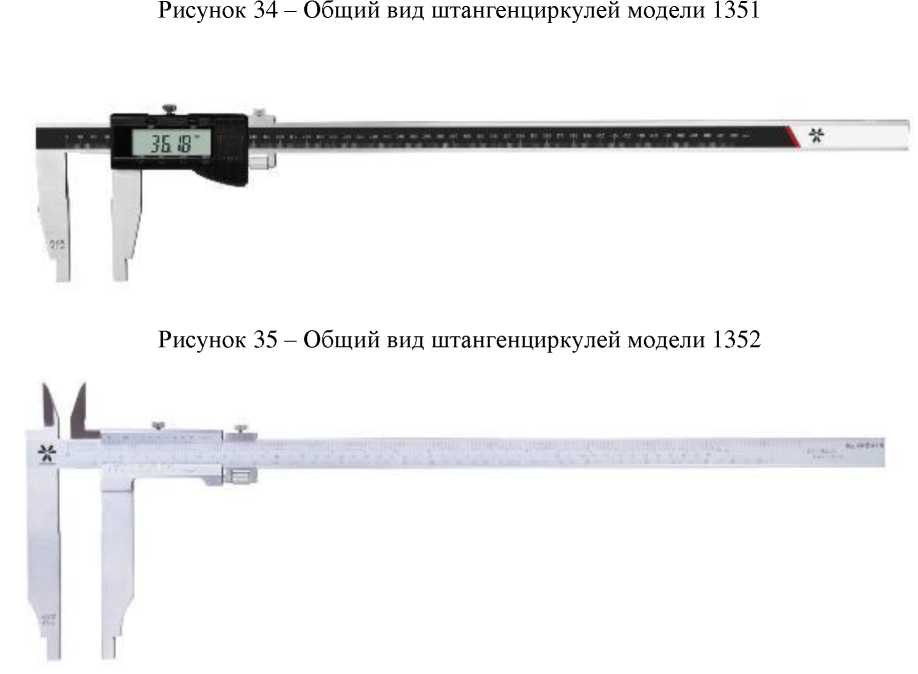

Рисунок 36 - Общий вид штангенциркулей моделей 1411, 1421
Рисунок 37 - Общий вид штангенциркулей модели 1452

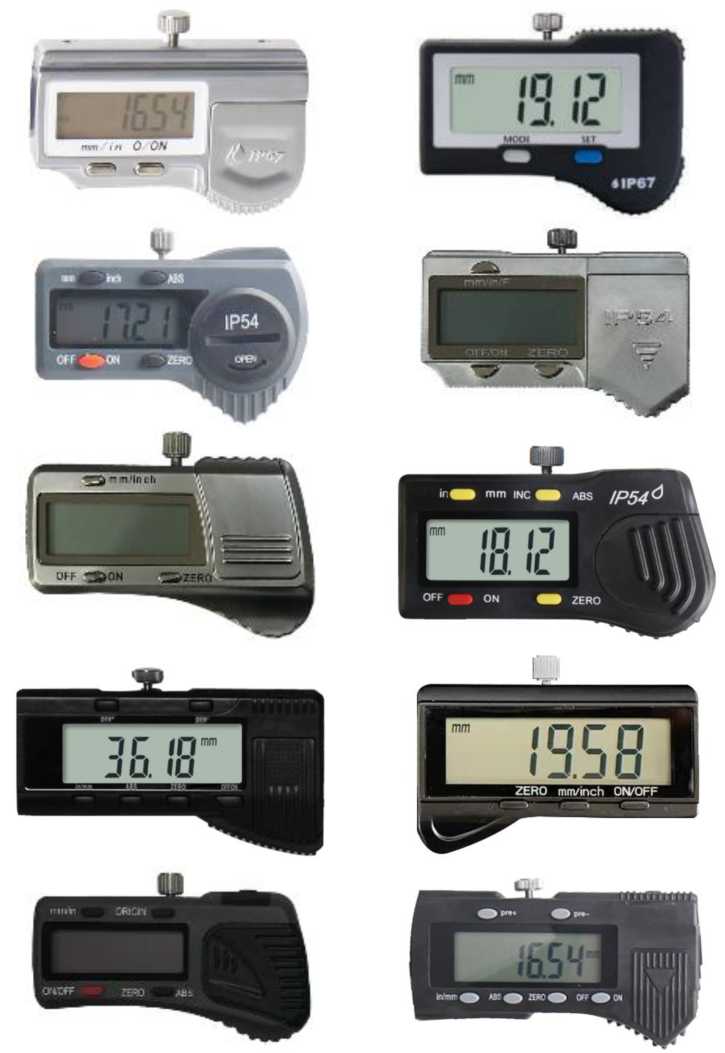

Рисунок 38 - Общий вид электронных цифровых отсчетных устройств

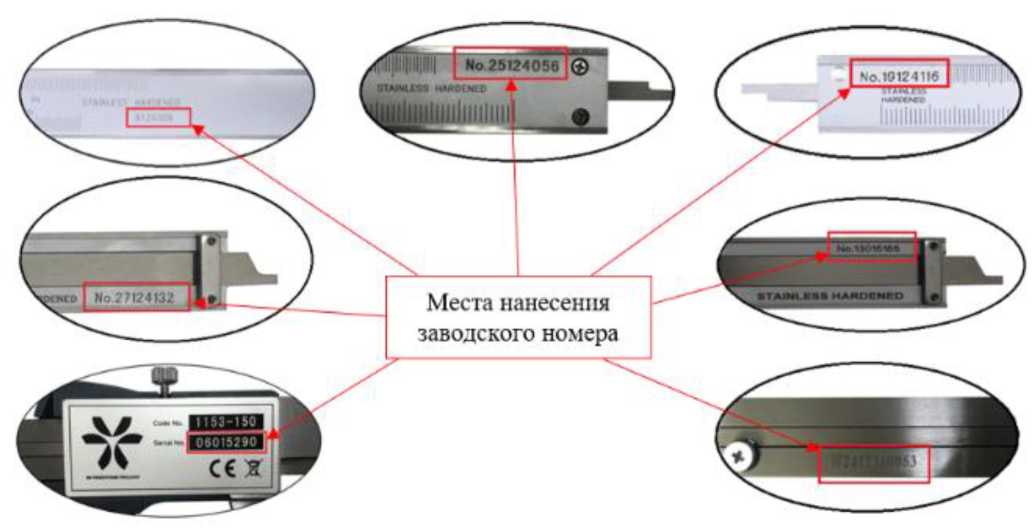

Рисунок 39 - Обозначение мест нанесения заводского номера на штангенциркули
|
Таблица |
- Метрологические характе |
ристики штангенциркулей с отсчетом по нониусу | ||||
|
Модель |
Модификация |
Диапазон измерений1), мм |
Значение отсчета по нониусу, мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1121 |
1121-150 |
от 0 до 150 |
0,02 |
±0,03 |
±0,03 |
- |
|
1121-200 |
от 0 до 200 |
0,02 |
±0,03 |
±0,03 |
- | |
|
1121-300 |
от 0 до 300 |
0,02 |
±0,03 |
±0,03 |
- | |
|
1111 |
1111-150 |
от 0 до 150 |
0,05 |
±0,05 |
±0,05 |
- |
|
1111-200 |
от 0 до 200 |
0,05 |
±0,05 |
±0,05 |
- | |
|
1111-300 |
от 0 до 300 |
0,05 |
±0,05 |
±0,05 |
- | |
|
1122 |
1122-150 |
от 0 до 150 |
0,02 |
±0,03 |
±0,03 |
- |
|
1122-200 |
от 0 до 200 |
0,02 |
±0,03 |
±0,03 |
- | |
|
1122-300 |
от 0 до 300 |
0,02 |
±0,03 |
±0,03 |
- | |
|
1112 |
1112-150 |
от 0 до 150 |
0,05 |
±0,05 |
±0,05 |
- |
|
1112-200 |
от 0 до 200 |
0,05 |
±0,05 |
±0,05 |
- | |
|
1112-300 |
от 0 до 300 |
0,05 |
±0,05 |
±0,05 |
- | |
|
1123 |
1123-150 |
от 0 до 150 |
0,02 |
±0,03 |
±0,03 |
- |
|
1123-200 |
от 0 до 200 |
0,02 |
±0,03 |
±0,03 |
- | |
|
1113 |
1113-150 |
от 0 до 150 |
0,05 |
±0,05 |
±0,05 |
- |
|
1113-200 |
от 0 до 200 |
0,05 |
±0,05 |
±0,05 |
- | |
|
1124 |
1124-130 |
от 0 до 130 |
0,02 |
±0,03 |
±0,03 |
- |
|
1124-180 |
от 0 до 180 |
0,02 |
±0,03 |
±0,03 |
- | |
|
1124-280 |
от 0 до 280 |
0,02 |
±0,03 |
±0,03 |
- | |
|
1114 |
1114-70 |
от 0 до 70 |
0,05 |
±0,05 |
±0,05 |
- |
|
1114-100 |
от 0 до 100 |
0,05 |
±0,05 |
±0,05 |
- | |
|
1116 |
1116-100 |
от 0 до 100 |
0,05 |
±0,05 |
±0,05 |
- |
|
1125 |
1125-150 |
от 0 до 150 |
0,02 |
±0,03 |
±0,03 |
- |
|
1125-200 |
от 0 до 200 |
0,02 |
±0,03 |
±0,03 |
- | |
|
1125-300 |
от 0 до 300 |
0,02 |
±0,03 |
±0,03 |
- | |
|
1115 |
1115-150 |
от 0 до 150 |
0,05 |
±0,05 |
±0,05 |
- |
|
1115-200 |
от 0 до 200 |
0,05 |
±0,05 |
±0,05 |
- | |
|
1115-300 |
от 0 до 300 |
0,05 |
±0,05 |
±0,05 |
- | |
|
1321 |
1321-300 |
от 0 до 300 |
0,02 |
±0,05 |
- |
10 |
|
1321-300А |
от 0 до 300 |
0,02 |
±0,05 |
- |
20 | |
|
1321-500 |
от 0 до 500 |
0,02 |
±0,06 |
- |
20 | |
|
1321-500А |
от 0 до 500 |
0,02 |
±0,06 |
- |
20 | |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1321 |
1321-600 |
от 0 до 600 |
0,02 |
±0,06 |
- |
20 |
|
1321-600А |
от 0 до 600 |
0,02 |
±0,08 |
- |
20 | |
|
1321-1000 |
от 0 до 1000 |
0,02 |
±0,08 |
- |
20 | |
|
1321-1000А |
от 0 до 1000 |
0,02 |
±0,11 |
- |
20 | |
|
1321-3000 |
от 0 до 3000 |
0,02 |
±0,26 |
- |
20 | |
|
1311 |
1311-300 |
от 0 до 300 |
0,05 |
±0,07 |
- |
10 |
|
1311-300А |
от 0 до 300 |
0,05 |
±0,07 |
- |
20 | |
|
1311-500 |
от 0 до 500 |
0,05 |
±0,08 |
- |
20 | |
|
1311-500А |
от 0 до 500 |
0,05 |
±0,08 |
- |
20 | |
|
1311-600 |
от 0 до 600 |
0,05 |
±0,08 |
- |
20 | |
|
1311-600А |
от 0 до 600 |
0,05 |
±0,08 |
- |
20 | |
|
1311-1000 |
от 0 до 1000 |
0,05 |
±0,12 |
- |
20 | |
|
1311-1000А |
от 0 до 1000 |
0,05 |
±0,12 |
- |
20 | |
|
1311-3000 |
от 0 до 3000 |
0,05 |
±0,31 |
- |
20 | |
|
1322 |
1322-300 |
от 0 до 300 |
0,02 |
±0,05 |
- |
10 |
|
1322-500 |
от 0 до 500 |
0,02 |
±0,05 |
- |
20 | |
|
1322-600 |
от 0 до 600 |
0,02 |
±0,05 |
- |
20 | |
|
1322-800 |
от 0 до 800 |
0,02 |
±0,08 |
- |
20 | |
|
1322-1000 |
от 0 до 1000 |
0,02 |
±0,08 |
- |
20 | |
|
1322-1500 |
от 0 до 1500 |
0,02 |
±0,11 |
- |
20 | |
|
1322-2000 |
от 0 до 2000 |
0,02 |
±0,14 |
- |
20 | |
|
1312 |
1312-300 |
от 0 до 300 |
0,05 |
±0,05 |
- |
10 |
|
1312-500 |
от 0 до 500 |
0,05 |
±0,08 |
- |
20 | |
|
1312-600 |
от 0 до 600 |
0,05 |
±0,08 |
- |
20 | |
|
1312-1000 |
от 0 до 1000 |
0,05 |
±0,10 |
- |
20 | |
|
1312-1500 |
от 0 до 1500 |
0,05 |
±0,15 |
- |
20 | |
|
1312-2000 |
от 0 до 2000 |
0,05 |
±0,20 |
- |
20 | |
|
1323 |
1323-200 |
от 0 до 200 |
0,02 |
±0,05 |
- |
10 |
|
1323-300 |
от 0 до 300 |
0,02 |
±0,05 |
- |
20 | |
|
1323-300А |
от 0 до 300 |
0,02 |
±0,07 |
- |
20 | |
|
1323-500 |
от 0 до 500 |
0,02 |
±0,05 |
- |
20 | |
|
1323-500А |
от 0 до 500 |
0,02 |
±0,06 |
- |
20 | |
|
1323-600 |
от 0 до 600 |
0,02 |
±0,06 |
- |
20 | |
|
1323-600А |
от 0 до 600 |
0,02 |
±0,08 |
- |
20 | |
|
1323-1000 |
от 0 до 1000 |
0,02 |
±0,08 |
- |
20 | |
|
1323-1500 |
от 0 до 1500 |
0,02 |
±0,11 |
- |
20 | |
|
1323-2000 |
от 0 до 2000 |
0,02 |
±0,14 |
- |
20 | |
|
1313 |
1313-200 |
от 0 до 200 |
0,05 |
±0,06 |
- |
20 |
|
1313-300 |
от 0 до 300 |
0,05 |
±0,07 |
- |
20 | |
|
1313-300А |
от 0 до 300 |
0,05 |
±0,07 |
- |
20 | |
|
1313-500 |
от 0 до 500 |
0,05 |
±0,08 |
- |
20 | |
|
1313-500А |
от 0 до 500 |
0,05 |
±0,08 |
- |
20 | |
|
1313-600 |
от 0 до 600 |
0,05 |
±0,08 |
- |
20 | |
|
1313-600А |
от 0 до 600 |
0,05 |
±0,09 |
- |
20 | |
|
1313-800 |
от 0 до 800 |
0,05 |
±0,09 |
- |
20 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1313 |
1313-1000 |
от 0 до 1000 |
0,05 |
±0,12 |
- |
20 |
|
1313-1500 |
от 0 до 1500 |
0,05 |
±0,16 |
- |
20 | |
|
1313-2000 |
от 0 до 2000 |
0,05 |
±0,20 |
- |
20 | |
|
1421 |
1421-500 |
от 0 до 500 |
0,02 |
±0,05 |
- |
20 |
|
1421-500А |
от 0 до 500 |
0,02 |
±0,06 |
- |
20 | |
|
1421-600 |
от 0 до 600 |
0,02 |
±0,06 |
- |
20 | |
|
1421-1000 |
от 0 до 1000 |
0,02 |
±0,08 |
- |
20 | |
|
1411 |
1411-500 |
от 0 до 500 |
0,05 |
±0,07 |
- |
20 |
|
1411-500А |
от 0 до 500 |
0,05 |
±0,08 |
- |
20 | |
|
1411-600 |
от 0 до 600 |
0,05 |
±0,08 |
- |
20 | |
|
1411-1000 |
от 0 до 1000 |
0,05 |
±0,12 |
- |
20 | |
|
1222 |
1222-300 |
от 0 до 300 |
0,02 |
±0,03 |
- |
10 |
|
1221 |
1221-300 |
от 0 до 300 |
0,02 |
±0,05 |
- |
10 |
|
1221-500 |
от 0 до 500 |
0,02 |
±0,05 |
- |
20 | |
|
1221-500А |
от 0 до 500 |
0,02 |
±0,06 |
- |
20 | |
|
1221-800 |
от 0 до 800 |
0,02 |
±0,07 |
- |
20 | |
|
1221-1000 |
от 0 до 1000 |
0,02 |
±0,08 |
- |
20 | |
|
1211 |
1211-300 |
от 0 до 300 |
0,05 |
±0,07 |
- |
10 |
|
1211-500 |
от 0 до 500 |
0,05 |
±0,07 |
- |
20 | |
|
1211-500А |
от 0 до 500 |
0,05 |
±0,08 |
- |
20 | |
|
1211-800 |
от 0 до 800 |
0,05 |
±0,09 |
- |
20 | |
|
1211-1000 |
от 0 до 1000 |
0,05 |
±0,12 |
- |
20 | |
|
1119 |
1119-150 |
от 0 до 150 |
0,05 |
±0,03 |
±0,03 |
- |
|
1128 |
1128-150 |
от 0 до 150 |
0,02 |
±0,03 |
±0,03 |
- |
1) Нижний предел диапазона измерений установлен для измерений наружных размеров.
Таблица 2 - Метрологические характеристики штангенциркулей с отсчетом по круговой шкале
|
Модель |
Модификация |
Диапазон измерений1), мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм |
|
1141 |
1141-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
|
1141-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 | |
|
1141-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 | |
|
1131 |
1131-150 |
от 0 до 150 |
0,02 |
±0,03 |
±0,03 |
|
1131-200 |
от 0 до 200 |
0,02 |
±0,03 |
±0,03 | |
|
1131-300 |
от 0 до 300 |
0,02 |
±0,03 |
±0,03 |
1) Нижний предел диапазона измерений установлен для измерений наружных размеров.
Таблица 3 - Метрологические характеристики штангенциркулей с цифровым отсчетным устройством
|
Модель |
Модификация |
Диапазон измерений1), мм |
Шаг дискретности, мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1151 |
1151-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
- |
|
1151-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1151-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1153 |
1153-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
- |
|
1153-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1153-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1153-150W |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1153-200W |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1153-300W |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1154 |
1154-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
- |
|
1154-150W |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1155 |
1155-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
- |
|
1155-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1155-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1156 |
1156-150 |
от 0 до 150 |
0,01 |
±0,02 |
±0,02 |
- |
|
1156-200 |
от 0 до 200 |
0,01 |
±0,02 |
±0,02 |
- | |
|
1156-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1157 |
1157-150 |
от 0 до 150 |
0,01 |
±0,02 |
±0,02 |
- |
|
1157-200 |
от 0 до 200 |
0,01 |
±0,02 |
±0,02 |
- | |
|
1157-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1157-150R |
от 0 до 150 |
0,01 |
±0,02 |
±0,02 |
- | |
|
1158 |
1158-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
- |
|
1158-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1158-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1159 |
1159-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
- |
|
1159-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1159-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1161 |
1161-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
- |
|
1161-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1161-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1162 |
1162-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
- |
|
1162-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1162-300 |
от 0 до 300 |
0,01 |
±0,03 |
±0,03 |
- |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1351 |
1351-200 |
от 0 до 200 |
0,01 |
±0,03 |
- |
10 |
|
1351-300 |
от 0 до 300 |
0,01 |
±0,04 |
- |
10 | |
|
1351-300А |
от 0 до 300 |
0,01 |
±0,06 |
- |
10 | |
|
1352 |
1352-300 |
от 0 до 300 |
0,01 |
±0,04 |
- |
20 |
|
1352-300А |
от 0 до 300 |
0,01 |
±0,05 |
- |
20 | |
|
1352-300В |
от 0 до 300 |
0,01 |
±0,05 |
- |
20 | |
|
1352-500 |
от 0 до 500 |
0,01 |
±0,05 |
- |
20 | |
|
1352-500А |
от 0 до 500 |
0,01 |
±0,06 |
- |
20 | |
|
1352-500В |
от 0 до 500 |
0,01 |
±0,06 |
- |
20 | |
|
1352-500С |
от 0 до 500 |
0,01 |
±0,08 |
- |
20 | |
|
1352-600 |
от 0 до 600 |
0,01 |
±0,05 |
- |
20 | |
|
1352-600А |
от 0 до 600 |
0,01 |
±0,06 |
- |
20 | |
|
1352-600В |
от 0 до 600 |
0,01 |
±0,06 |
- |
20 | |
|
1352-600С |
от 0 до 600 |
0,01 |
±0,08 |
- |
20 | |
|
1352-800 |
от 0 до 800 |
0,01 |
±0,07 |
- |
20 | |
|
1352-1000 |
от 0 до 1000 |
0,01 |
±0,08 |
- |
20 | |
|
1352-1000А |
от 0 до 1000 |
0,01 |
±0,08 |
- |
20 | |
|
1352-1000В |
от 0 до 1000 |
0,01 |
±0,10 |
- |
20 | |
|
1352-1200 |
от 0 до 1200 |
0,01 |
±0,11 |
- |
20 | |
|
1352-1500 |
от 0 до 1500 |
0,01 |
±0,11 |
- |
20 | |
|
1352-2000 |
от 0 до 2000 |
0,01 |
±0,14 |
- |
20 | |
|
1352-2000А |
от 0 до 2000 |
0,01 |
±0,14 |
- |
20 | |
|
1452 |
1452-300 |
от 0 до 300 |
0,01 |
±0,05 |
- |
20 |
|
1452-450 |
от 0 до 450 |
0,01 |
±0,05 |
- |
20 | |
|
1452-500 |
от 0 до 500 |
0,01 |
±0,05 |
- |
20 | |
|
1452-500А |
от 0 до 500 |
0,01 |
±0,06 |
- |
20 | |
|
1452-500В |
от 0 до 500 |
0,01 |
±0,06 |
- |
20 | |
|
1452-600 |
от 0 до 600 |
0,01 |
±0,05 |
- |
20 | |
|
1452-600А |
от 0 до 600 |
0,01 |
±0,06 |
- |
20 | |
|
1452-600В |
от 0 до 600 |
0,01 |
±0,06 |
- |
20 | |
|
1452-1000 |
от 0 до 1000 |
0,01 |
±0,08 |
- |
20 | |
|
1452-1000А |
от 0 до 1000 |
0,01 |
±0,08 |
- |
20 | |
|
1452-1500 |
от 0 до 1500 |
0,01 |
±0,11 |
- |
20 | |
|
1452-1500А |
от 0 до 1500 |
0,01 |
±0,12 |
- |
20 | |
|
1452-2000 |
от 0 до 2000 |
0,01 |
±0,14 |
- |
20 | |
|
1251 |
1251-200 |
от 0 до 200 |
0,01 |
±0,03 |
- |
10 |
|
1251-300 |
от 0 до 300 |
0,01 |
±0,04 |
- |
10 | |
|
1251-300А |
от 0 до 300 |
0,01 |
±0,04 |
- |
10 | |
|
1252 |
1252-300 |
от 0 до 300 |
0,01 |
±0,05 |
- |
20 |
|
1252-500 |
от 0 до 500 |
0,01 |
±0,05 |
- |
20 | |
|
1252-500А |
от 0 до 500 |
0,01 |
±0,06 |
- |
20 | |
|
1252-600 |
от 0 до 600 |
0,01 |
±0,05 |
- |
20 | |
|
1252-800 |
от 0 до 800 |
0,01 |
±0,07 |
- |
20 | |
|
1252-1000 |
от 0 до 1000 |
0,01 |
±0,08 |
- |
20 | |
|
1166 |
1166-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
- |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1167 |
1167-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
- |
|
1167-200 |
от 0 до 200 |
0,01 |
±0,03 |
±0,03 |
- | |
|
1167-300 |
от 0 до 300 |
0,01 |
±0,04 |
±0,04 |
- | |
|
1183 |
1183-150 |
от 0 до 150 |
0,01 |
±0,03 |
±0,03 |
- |
1) Нижний предел диапазона измерений установлен для измерений наружных
размеров.
Таблица 4 - Вылет губок, отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров, габаритные размеры и масса штангенциркулей с отсчетом по нониусу
|
Модель |
Модификация |
Вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм, не более |
Вылет губок с кромочными измерительными поверхностями для измерений наружных размеров, мм, не более |
Вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм, не более |
Вылет губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм, не более |
Отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров, мм, не более |
Габаритные размеры (Ш*Д*В), мм, не более |
Масса, г, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1121 |
1121-150 |
20,5 |
- |
40 |
- |
0,01 |
110x260x40 |
425 |
|
1121-200 |
23,5 |
- |
50 |
- |
0,02 |
120x320x40 |
525 | |
|
1121-300 |
29,5 |
- |
62 |
- |
0,02 |
140x430x40 |
920 | |
|
1111 |
1111-150 |
20,5 |
- |
40 |
- |
0,03 |
110x260x40 |
430 |
|
1111-200 |
23,5 |
- |
50 |
- |
0,04 |
120x320x40 |
485 | |
|
1111-300 |
29,5 |
- |
62 |
- |
0,04 |
140x430x40 |
905 | |
|
1122 |
1122-150 |
20,5 |
- |
40 |
- |
0,01 |
110x260x40 |
370 |
|
1122-200 |
23,5 |
- |
50 |
- |
0,02 |
120x320x40 |
485 | |
|
1122-300 |
27,5 |
- |
64 |
- |
0,02 |
140x430x40 |
845 | |
|
1112 |
1112-150 |
20,5 |
- |
40 |
- |
0,03 |
110x260x40 |
350 |
|
1112-200 |
23,5 |
- |
50 |
- |
0,04 |
120x320x40 |
485 | |
|
1112-300 |
27,5 |
- |
64 |
- |
0,04 |
140x430x40 |
845 | |
|
1123 |
1123-150 |
20,5 |
- |
40 |
- |
0,01 |
110x260x40 |
355 |
|
1123-200 |
23,5 |
- |
50 |
- |
0,02 |
120x320x40 |
490 | |
|
1113 |
1113-150 |
20,5 |
- |
40 |
- |
0,03 |
110x260x40 |
410 |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1113 |
1113-200 |
23,5 |
- |
50 |
- |
0,04 |
120x320x40 |
870 |
|
1124 |
1124-130 |
20,5 |
- |
40 |
- |
0,01 |
120x320x40 |
505 |
|
1124-180 |
23,5 |
- |
50 |
- |
0,02 |
120x320x40 |
750 | |
|
1124-280 |
27,5 |
- |
60 |
- |
0,02 |
140x430x40 |
885 | |
|
1114 |
1114-70 |
10 |
- |
19 |
- |
0,01 |
90x170x40 |
165 |
|
1114-100 |
17 |
- |
30 |
- |
0,01 |
70x220x20 |
120 | |
|
1116 |
1116-100 |
17 |
- |
30 |
- |
0,01 |
70x220x20 |
120 |
|
1125 |
1125-150 |
21 |
- |
40 |
- |
0,01 |
110x260x40 |
340 |
|
1125-200 |
24 |
- |
50 |
- |
0,02 |
120x320x40 |
490 | |
|
1125-300 |
25 |
- |
60 |
- |
0,02 |
140x430x40 |
770 | |
|
1115 |
1115-150 |
21 |
- |
40 |
- |
0,03 |
120x320x40 |
360 |
|
1115-200 |
24 |
- |
50 |
- |
0,04 |
120x320x40 |
490 | |
|
1115-300 |
25 |
- |
60 |
- |
0,04 |
140x430x40 |
805 | |
|
1321 |
1321-300 |
- |
- |
90 |
12 |
0,02 |
140x430x40 |
875 |
|
1321-300А |
- |
- |
150 |
18 |
0,02 |
240x500x40 |
880 | |
|
1321-500 |
- |
- |
150 |
18 |
0,03 |
240x800x60 |
3045 | |
|
1321-500А |
- |
- |
200 |
18 |
0,03 |
290x810x40 |
3190 | |
|
1321-600 |
- |
- |
150 |
18 |
0,03 |
260x810x60 |
5385 | |
|
1321-600А |
- |
- |
250 |
24 |
0,03 |
350x900x45 |
6000 | |
|
1321-1000 |
- |
- |
200 |
24 |
0,04 |
300x1280x45 |
8400 | |
|
1321-1000А |
- |
- |
300 |
24 |
0,04 |
420x1300x50 |
8900 | |
|
1321-3000 |
- |
- |
300 |
24 |
0,10 |
450x3550x80 |
30000 | |
|
1311 |
1311-300 |
- |
- |
90 |
12 |
0,04 |
140x430x40 |
1690 |
|
1311-300А |
- |
- |
150 |
18 |
0,04 |
240x500x40 |
3515 | |
|
1311-500 |
- |
- |
150 |
18 |
0,05 |
260x810x60 |
3045 | |
|
1311-500А |
- |
- |
200 |
18 |
0,05 |
290x810x40 |
3030 | |
|
1311-600 |
- |
- |
150 |
18 |
0,05 |
260x810x60 |
5400 | |
|
1311-600А |
- |
- |
250 |
24 |
0,05 |
350x900x45 |
6000 |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1311 |
1311-1000 |
- |
- |
200 |
24 |
0,06 |
300x1300x45 |
8400 |
|
1311-1000А |
- |
- |
300 |
24 |
0,06 |
420x1300x45 |
8900 | |
|
1311-3000 |
- |
- |
300 |
24 |
0,12 |
450x3550x80 |
30000 | |
|
1322 |
1322-300 |
- |
- |
75 |
10 |
0,02 |
140x430x40 |
905 |
|
1322-500 |
- |
- |
100 |
18 |
0,03 |
240x810x60 |
2900 | |
|
1322-600 |
- |
- |
100 |
18 |
0,03 |
240x810x60 |
3065 | |
|
1322-800 |
- |
- |
150 |
24 |
0,04 |
240x1080x45 |
5670 | |
|
1322-1000 |
- |
- |
140 |
24 |
0,04 |
250x1280x50 |
5610 | |
|
1322-1500 |
- |
- |
180 |
24 |
0,06 |
350x1960x90 |
16000 | |
|
1322-2000 |
- |
- |
200 |
24 |
0,07 |
320x2390x60 |
15445 | |
|
1312 |
1312-300 |
- |
- |
75 |
10 |
0,04 |
140x430x40 |
905 |
|
1312-500 |
- |
- |
100 |
18 |
0,05 |
240x810x60 |
2900 | |
|
1312-600 |
- |
- |
100 |
18 |
0,05 |
240x810x60 |
3065 | |
|
1312-1000 |
- |
- |
140 |
24 |
0,06 |
250x1280x50 |
5665 | |
|
1312-1500 |
- |
- |
180 |
24 |
0,08 |
350x1960x90 |
16000 | |
|
1312-2000 |
- |
- |
200 |
24 |
0,09 |
320x2400x60 |
15500 | |
|
1323 |
1323-200 |
- |
- |
100 |
12 |
0,02 |
180x350x36 |
750 |
|
1323-300 |
- |
- |
90 |
18 |
0,02 |
140x438x33 |
900 | |
|
1323-300А |
- |
- |
150 |
18 |
0,02 |
230x500x40 |
2005 | |
|
1323-500 |
- |
- |
100 |
18 |
0,03 |
240x810x60 |
2840 | |
|
1323-500А |
- |
- |
150 |
18 |
0,03 |
240x800x60 |
3105 | |
|
1323-600 |
- |
- |
100 |
18 |
0,03 |
240x810x60 |
3050 | |
|
1323-600А |
- |
- |
150 |
18 |
0,03 |
240x810x60 |
3005 | |
|
1323-1000 |
- |
- |
150 |
24 |
0,04 |
250x1280x45 |
5640 | |
|
1323-1500 |
- |
- |
150 |
24 |
0,06 |
270x1900x60 |
11235 | |
|
1323-2000 |
- |
- |
150 |
24 |
0,07 |
330x2420x60 |
14500 | |
|
1313 |
1313-200 |
- |
- |
100 |
12 |
0,04 |
180x350x40 |
750 |
|
1313-300 |
- |
- |
90 |
18 |
0,04 |
130x430x30 |
870 |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1313 |
1313-300А |
- |
- |
150 |
18 |
0,04 |
230x500x40 |
2000 |
|
1313-500 |
- |
- |
100 |
18 |
0,05 |
280x810x40 |
2970 | |
|
1313-500А |
- |
- |
150 |
18 |
0,05 |
240x810x60 |
3065 | |
|
1313-600 |
- |
- |
100 |
18 |
0,05 |
240x810x60 |
3085 | |
|
1313-600А |
- |
- |
150 |
18 |
0,05 |
240x810x60 |
2895 | |
|
1313-800 |
- |
- |
150 |
24 |
0,06 |
255x1080x50 |
5225 | |
|
1313-1000 |
- |
- |
150 |
24 |
0,06 |
250x1280x45 |
5630 | |
|
1313-1500 |
- |
- |
150 |
24 |
0,08 |
270x1900x60 |
11235 | |
|
1313-2000 |
- |
- |
150 |
24 |
0,09 |
330x2420x60 |
14500 | |
|
1421 |
1421-500 |
45 |
- |
100 |
18 |
0,03 |
260x800x60 |
2900 |
|
1421-500А |
45 |
- |
150 |
18 |
0,03 |
290x810x40 |
3030 | |
|
1421-600 |
45 |
- |
100 |
18 |
0,03 |
240x810x60 |
3000 | |
|
1421-1000 |
60 |
- |
150 |
24 |
0,04 |
300x1290x45 |
6465 | |
|
1411 |
1411-500 |
45 |
- |
100 |
18 |
0,05 |
260x800x60 |
2900 |
|
1411-500А |
45 |
- |
150 |
18 |
0,05 |
290x800x60 |
3030 | |
|
1411-600 |
45 |
- |
100 |
18 |
0,05 |
240x810x60 |
3015 | |
|
1411-1000 |
60 |
- |
150 |
24 |
0,06 |
300x1290x45 |
6465 | |
|
1222 |
1222-300 |
- |
40 |
60 |
10 |
0,02 |
140x430x40 |
860 |
|
1221 |
1221-300 |
- |
40 |
90 |
12 |
0,02 |
185x450x40 |
865 |
|
1221-500 |
- |
56 |
100 |
18 |
0,03 |
240x810x70 |
2935 | |
|
1221-500А |
- |
56 |
150 |
18 |
0,03 |
300x810x50 |
3170 | |
|
1221-800 |
- |
67 |
150 |
24 |
0,04 |
300x1260x50 |
5780 | |
|
1221-1000 |
- |
67 |
150 |
24 |
0,04 |
320x1260x50 |
6450 | |
|
1211 |
1211-300 |
- |
40 |
90 |
12 |
0,04 |
185x450x40 |
950 |
|
1211-500 |
- |
56 |
100 |
18 |
0,05 |
240x810x70 |
2935 | |
|
1211-500А |
- |
56 |
150 |
18 |
0,05 |
285x810x40 |
3045 | |
|
1211-800 |
- |
67 |
150 |
24 |
0,06 |
320x1260x50 |
6120 | |
|
1211-1000 |
- |
67 |
150 |
24 |
0,06 |
320x1260x50 |
6450 |
Модель
Модификация
IO IO оо 4^
Вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм, не более
4^ го оо
-Р^ о
04 4^ го оо
-Р^ о
Вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм, не более
о о го
о о го
Отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров, мм, не более
Габаритные размеры (ШхДхВ), мм, не более
чо со о
-р^ -р^ о
Масса, г, не более
-Р^ О
-р^ со о
Продолжение таблицы 4
I I 4^
I I 04
|
о |
о |
|
X |
X |
|
ГО |
го |
|
о> |
о> |
|
о |
о |
|
X |
X |
|
4^ |
4^ |
|
О |
о |
-р^
-о
со чо
W
О о
Ю U1
|
1156 |
1155 |
1154 |
1153 |
U1 |
- |
Модель | ||||||||||
|
1156-150 |
U1 U1 1 иэ о о |
U1 U1 1 ьэ о о |
U1 U1 1 о |
U1 4^ 1 О |
U1 4^ 1 О |
U1 иэ 1 иэ о о |
U1 иэ 1 ьэ о о |
U1 иэ 1 U1 о |
U1 иэ 1 иэ о о |
U1 иэ 1 ьэ о о |
U1 иэ 1 U1 о |
U1 1 иэ о о |
ел 1 го о о |
U1 1 U1 о |
to |
Модификация |
|
14 |
ьэ |
14 4- |
14 |
14 |
14 |
ьэ |
14 4- |
14 |
ьэ U1 |
14 4- |
14 |
ьо U1 |
го 4- |
to |
иэ |
Вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм, не более |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
4- |
Вылет губок с кромочными измерительными поверхностями для измерений наружных размеров, мм, не более |
|
4^ о |
о |
о |
4- О |
4- О |
4- О |
о\ о |
U1 о |
4- О |
о\ о |
U1 о |
4- О |
о\ о |
U1 о |
4-о |
U1 |
Вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм, не более |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
о\ |
Вылет губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм, не более |
|
о о |
о о 14 |
о о 14 |
О о |
О о |
О о |
о о 14 |
о о 14 |
О о |
о о 14 |
о о 14 |
О о |
о о 14 |
о о го |
о о |
-4 |
Отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров, мм, не более |
|
о X ьэ о X о |
4^ О X 4^ L»4 О X 4^ О |
ЬЭ О X L»4 ьэ о X 4^ О |
о X ьэ о X 4^ О |
о X ьэ о X 4^ О |
о X ьэ о X 4^ О |
4^ О X 4^ L»4 О X 4^ О |
ЬЭ О X L»4 ьэ о X 4^ О |
о X ьэ о X 4^ О |
4^ О X 4^ L»4 О X 4^ О |
ЬЭ О X L»4 ьэ о X 4^ О |
о X ьэ о> о X 4^ О |
4^ О X 4^ 04 О X 4^ о |
to о X 04 ю о X 4^ О |
о X to о> о X 4^ О |
оо |
Габаритные размеры (ШхДхВ), мм, не более |
|
440 |
оо иэ о |
U1 4^ U1 |
4-оо о |
4- 4- О |
4- 4- СЛ |
-4 U1 О |
U1 иэ о |
4- О О |
оо ьэ U1 |
U1 иэ U1 |
4- 04 О |
оо о U1 |
U1 иэ о |
4- О О |
чо |
Масса, г, не более |
Таблица 6 - Вылет губок, отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров, габаритные размеры и масса штангенциркулей с цифровым отсчетным устройством___________________________________________________
Продолжение таблицы 6
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1156 |
1156-200 |
24 |
- |
50 |
- |
0,02 |
120x320x40 |
540 |
|
1156-300 |
26 |
- |
60 |
- |
0,02 |
140x430x40 |
790 | |
|
1157 |
1157-150 |
21 |
- |
40 |
- |
0,01 |
110x260x40 |
375 |
|
1157-200 |
24 |
- |
50 |
- |
0,02 |
120x315x40 |
510 | |
|
1157-300 |
25 |
- |
60 |
- |
0,02 |
140x430x40 |
775 | |
|
1157-150R |
21 |
- |
40 |
- |
0,01 |
110x260x40 |
375 | |
|
1158 |
1158-150 |
21 |
- |
40 |
- |
0,01 |
110x260x40 |
425 |
|
1158-200 |
24 |
- |
50 |
- |
0,02 |
120x320x40 |
565 | |
|
1158-300 |
25 |
- |
60 |
- |
0,02 |
140x430x40 |
855 | |
|
1159 |
1159-150 |
21 |
- |
40 |
- |
0,01 |
110x260x40 |
480 |
|
1159-200 |
24 |
- |
50 |
- |
0,02 |
120x320x40 |
575 | |
|
1159-300 |
25 |
- |
60 |
- |
0,02 |
140x430x40 |
850 | |
|
1161 |
1161-150 |
21 |
- |
40 |
- |
0,01 |
110x260x40 |
400 |
|
1161-200 |
24 |
- |
50 |
- |
0,02 |
120x317x40 |
550 | |
|
1161-300 |
26 |
- |
60 |
- |
0,02 |
140x430x40 |
800 | |
|
1162 |
1162-150 |
21 |
- |
40 |
- |
0,01 |
110x260x40 |
430 |
|
1162-200 |
24 |
- |
50 |
- |
0,02 |
120x320x40 |
540 | |
|
1162-300 |
25 |
- |
60 |
- |
0,02 |
140x430x40 |
825 | |
|
1351 |
1351-200 |
- |
- |
60 |
12 |
0,02 |
140x430x40 |
780 |
|
1351-300 |
- |
- |
60 |
12 |
0,02 |
140x430x40 |
820 | |
|
1351-300А |
- |
- |
90 |
12 |
0,02 |
140x430x40 |
845 | |
|
1352 |
1352-300 |
- |
- |
100 |
18 |
0,02 |
190x520x40 |
1430 |
|
1352-300А |
- |
- |
150 |
18 |
0,02 |
230x500x40 |
1495 | |
|
1352-300В |
- |
- |
200 |
18 |
0,02 |
290x500x40 |
2005 | |
|
1352-500 |
- |
- |
100 |
18 |
0,03 |
240x810x40 |
2700 | |
|
1352-500А |
- |
- |
150 |
18 |
0,03 |
240x810x40 |
2965 | |
|
1352-500В |
- |
- |
200 |
24 |
0,03 |
280x810x40 |
4260 | |
|
1352-500С |
- |
- |
300 |
24 |
0,03 |
420x930x50 |
7580 |
Продолжение таблицы 6
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1352 |
1352-600 |
- |
- |
100 |
18 |
0,03 |
240x810x40 |
2925 |
|
1352-600А |
- |
- |
150 |
18 |
0,03 |
240x810x40 |
3055 | |
|
1352-600В |
- |
- |
200 |
24 |
0,03 |
280x900x50 |
4620 | |
|
1352-600С |
- |
- |
300 |
24 |
0,03 |
420x930x50 |
6545 | |
|
1352-800 |
- |
- |
150 |
24 |
0,04 |
250x1080x50 |
5520 | |
|
1352-1000 |
- |
- |
150 |
24 |
0,04 |
240x1260x50 |
5885 | |
|
1352-1000А |
- |
- |
200 |
24 |
0,04 |
2110x1280x50 |
6485 | |
|
1352-1000В |
- |
- |
300 |
24 |
0,04 |
420x1410x50 |
9445 | |
|
1352-1200 |
- |
- |
150 |
24 |
0,06 |
260x1710x50 |
8760 | |
|
1352-1500 |
- |
- |
150 |
24 |
0,06 |
280x1900x60 |
10530 | |
|
1352-2000 |
- |
- |
150 |
24 |
0,07 |
280x2420x60 |
12875 | |
|
1352-2000А |
- |
- |
200 |
24 |
0,07 |
280x2420x60 |
13000 | |
|
1452 |
1452-300 |
45 |
- |
100 |
18 |
0,02 |
230x500x40 |
1885 |
|
1452-450 |
45 |
- |
100 |
18 |
0,03 |
240x800x60 |
2630 | |
|
1452-500 |
45 |
- |
100 |
18 |
0,03 |
240x810x60 |
2815 | |
|
1452-500А |
45 |
- |
150 |
18 |
0,03 |
280x800x40 |
2955 | |
|
1452-500В |
60 |
- |
200 |
24 |
0,03 |
350x900x40 |
4865 | |
|
1452-600 |
45 |
- |
100 |
18 |
0,03 |
240x810x60 |
2935 | |
|
1452-600А |
45 |
- |
150 |
18 |
0,03 |
290x810x40 |
3070 | |
|
1452-600В |
60 |
- |
200 |
24 |
0,03 |
350x900x45 |
5500 | |
|
1452-1000 |
60 |
- |
150 |
24 |
0,04 |
300x1280x45 |
6395 | |
|
1452-1000А |
60 |
- |
200 |
24 |
0,04 |
430x1300x50 |
7880 | |
|
1452-1500 |
60 |
- |
150 |
24 |
0,06 |
330x1890x60 |
12620 | |
|
1452-1500А |
60 |
- |
200 |
24 |
0,06 |
330x1890x50 |
11575 | |
|
1452-2000 |
60 |
- |
150 |
24 |
0,07 |
330x2420x60 |
14000 | |
|
1251 |
1251-200 |
- |
38 |
60 |
12 |
0,02 |
140x430x40 |
785 |
|
1251-300 |
- |
38 |
60 |
12 |
0,02 |
140x430x40 |
840 | |
|
1251-300А |
- |
38 |
90 |
12 |
0,02 |
185x450x40 |
825 |
Продолжение таблицы 6
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1252 |
1252-300 |
- |
56 |
100 |
18 |
0,02 |
230x510x40 |
1910 |
|
1252-500 |
- |
56 |
100 |
18 |
0,03 |
260x810x60 |
2770 | |
|
1252-500А |
- |
56 |
150 |
18 |
0,03 |
290x810x40 |
2905 | |
|
1252-600 |
- |
56 |
100 |
18 |
0,03 |
260x810x45 |
3000 | |
|
1252-800 |
- |
67 |
150 |
24 |
0,04 |
300x1280x50 |
6210 | |
|
1252-1000 |
- |
67 |
150 |
24 |
0,04 |
300x1280x50 |
6210 | |
|
1166 |
1166-150 |
20 |
- |
40 |
- |
0,02 |
120x320x40 |
570 |
|
1167 |
1167-150 |
21 |
- |
40 |
- |
0,01 |
100x260x40 |
360 |
|
1167-200 |
24 |
- |
50 |
- |
0,02 |
120x320x40 |
495 | |
|
1167-300 |
26 |
- |
60 |
- |
0,02 |
140x430x40 |
755 | |
|
1183 |
1183-150 |
21 |
- |
40 |
- |
0,01 |
100x250x40 |
370 |
Таблица 7 - , условия эксплуатации
|
Наименование характеристики |
Значение |
|
Отклонение от параллельности кромочных измерительных поверхностей губок для измерений внутренних размеров, мм, не более: - всех моделей кроме 1111, 1112, 1113, 1115, 1119 |
0,01 |
|
- моделей 1111, 1112, 1113, 1115, 1119 |
0,02 |
|
Отклонение от плоскостности и прямолинейности плоских измерительных поверхностей губок на 100 мм длины измерительной поверхности, мм, не более: - с верхним пределом диапазона измерений до 1000 мм включ. |
0,003 |
|
- с верхним пределом диапазона измерений св. 1000 до 3000 мм включ. |
0,005 |
|
Отклонение от прямолинейности торца штанги1), мм, не более |
0,003 |
|
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более |
0,3 |
|
Допускаемое отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров от номинального значения, мм: - всех моделей кроме 1211, 1311, 1312, 1313, 1411 |
±0,01 |
|
- моделей 1211, 1311, 1312, 1313, 1411 |
±0,02 |
|
Отклонение от параллельности цилиндрических измерительных поверхностей губок для измерений внутренних размеров, мм, не более: - всех моделей кроме 1211, 1311, 1312, 1313, 1411 |
0,01 |
|
- моделей 1211, 1311, 1312, 1313, 1411 |
0,02 |
|
Параметр шероховатости Rа, мкм, не более: - плоских измерительных поверхностей губок |
0,2 |
|
- цилиндрических измерительных поверхностей губок |
0,4 |
|
- кромочных измерительных поверхностей губок |
0,4 |
|
- плоских вспомогательных измерительных поверхностей |
0,8 |
|
Усилие перемещения рамки по штанге, Н, не более: - с верхним пределом диапазона измерений до 300 мм включ. |
8 |
|
- с верхним пределом диапазона измерений св. 300 до 500 мм включ. |
15 |
|
- с верхним пределом диапазона измерений св. 500 до 2000 мм включ. |
25 |
|
- с верхним пределом диапазона измерений св. 2000 до 3000 мм включ. |
35 |
|
Расстояние между кромочными измерительными поверхностями губок для измерений внутренних размеров, установленных на размер 10 мм, мм: - всех моделей кроме 1111, 1112, 1113, 1115, 1119 |
10 ± 0,02 |
|
- моделей 1111,1112, 1113, 1115, 1119 |
10 ± 0,04 |
|
Степень защиты по ГОСТ 14254-2015 |
IP542); IP673) |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
| |
|
1251, 1351 с соответствующей отметкой. 3) Только для штангенциркулей моделей 1157, 1158 с соответствующей отметкой. | |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
15000 |
