Номер по Госреестру СИ: 96379-25
96379-25 Штангенглубиномеры
(Miyamotometrology)
Назначение средства измерений:
Штангенглубиномеры Miyamotometrology (далее - штангенглубиномеры) предназначены для измерений глубины ступенчатых поверхностей отверстий, выемок, выступов, пазов, толщины выступов и ширины канавок.
Внешний вид.
Штангенглубиномеры
Рисунок № 1
Внешний вид.
Штангенглубиномеры
Рисунок № 2
Внешний вид.
Штангенглубиномеры
Рисунок № 3
Внешний вид.
Штангенглубиномеры

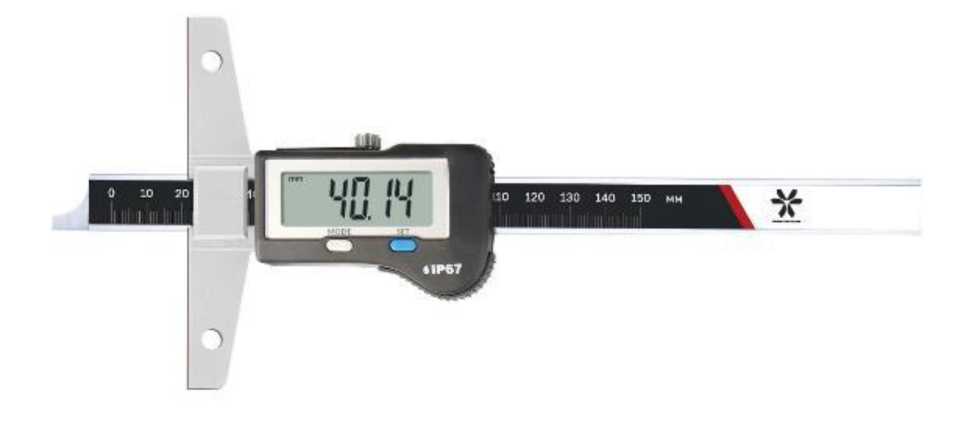

Рисунок № 4
Внешний вид.
Штангенглубиномеры
Рисунок № 5
Внешний вид.
Штангенглубиномеры

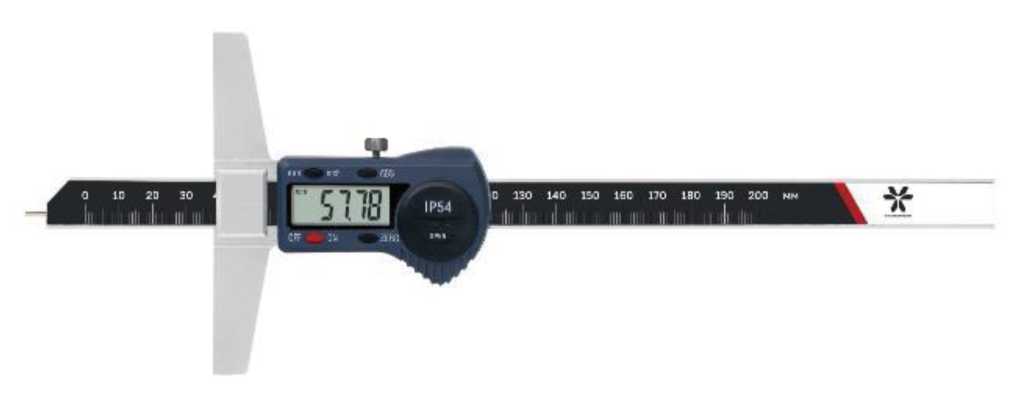

Рисунок № 6
Внешний вид.
Штангенглубиномеры

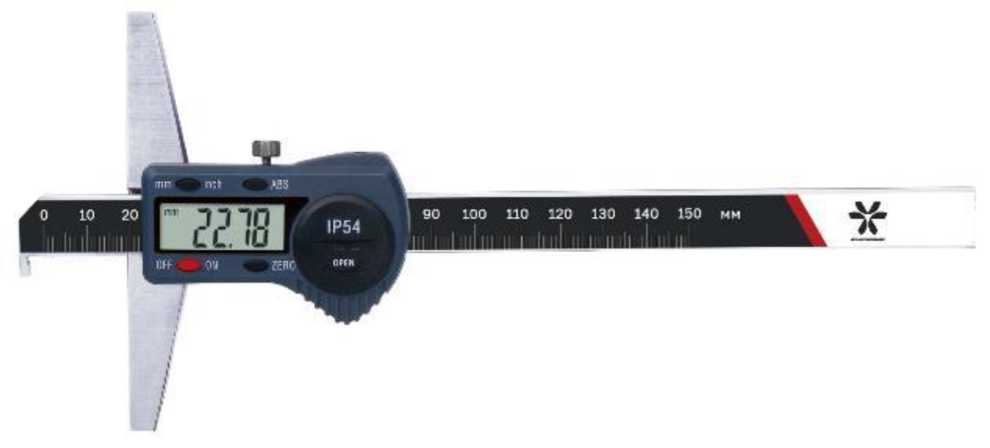

Рисунок № 7
Внешний вид.
Штангенглубиномеры

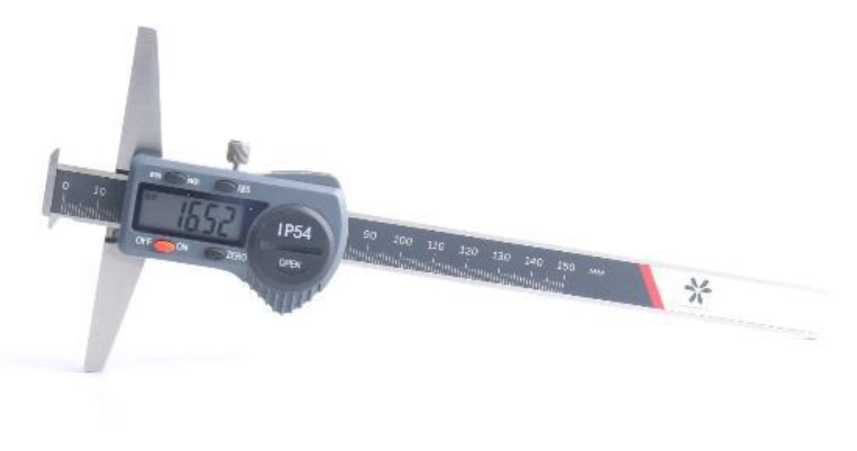

Рисунок № 8
Внешний вид.
Штангенглубиномеры

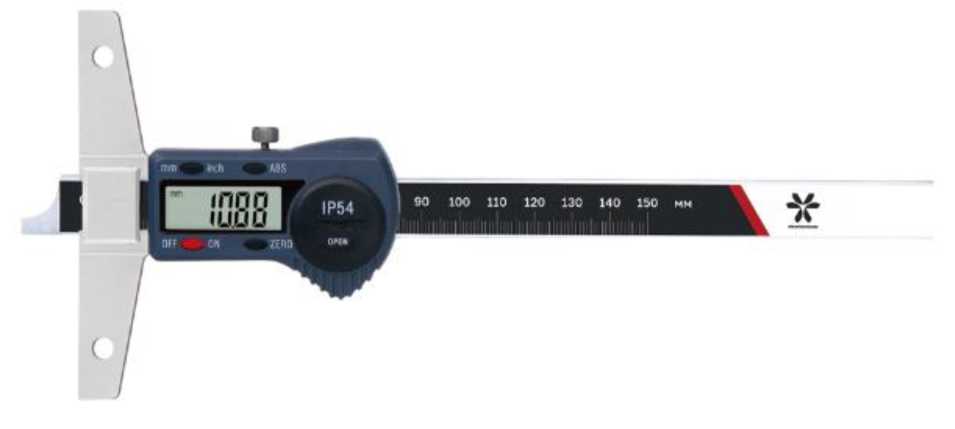

Рисунок № 9
Внешний вид.
Штангенглубиномеры
Рисунок № 10
Общие сведения
Дата публикации - 12.09.2025
Срок свидетельства - 10.09.2030
Номер записи - 4d1e694c-8526-3657-49f6-13e30f242f4c
ID в реестре СИ - 1426798
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
3113-300, 3111-200,
Производитель
Изготовитель - Общество с ограниченной ответственностью «ИНСТРУМЕНТ»
Страна - РОССИЯ
Населенный пункт - No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1930 от 2025.09.10 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Штангенглубиномеры (Miyamotometrology)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ИНСТРУМЕНТ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95939-25 21.07.2030 |
Индикаторы часового типа, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
95937-25 21.07.2030 |
Микрометры специальные, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
95935-25 21.07.2030 |
Микрометры, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
96379-25 10.09.2030 |
Штангенглубиномеры, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
96450-25 18.09.2030 |
Угломеры, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
96445-25 18.09.2030 |
Индикаторы цифровые, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
96562-25 01.10.2030 |
Индикаторы рычажно-зубчатые, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
96733-25 28.10.2030 |
Нутромеры индикаторные, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
96845-25 13.11.2030 |
Нутромеры двух-и трехточечные, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
96824-25 07.11.2030 |
Штангенциркули, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
|
97248-25 22.12.2030 |
Скобы с отсчетным устройством, Miyamotometrology Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129) |
ОТ МП |
1 год |
Кто поверяет Штангенглубиномеры (Miyamotometrology)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "АВАТАР" (RA.RU.314448) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Штангенглубиномеры (Miyamotometrology)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенглубиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Лист № 11 Всего листов 17
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Порядок работы» паспортов штангенглубиномеров Miyamotometrology.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Технические условия ТУ 012-2024 «Штангенглубиномеры Miyamotometrology. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «ИНСТРУМЕНТ»
(ООО «ИНСТРУМЕНТ»)
ИНН 5263052431
Юридический адрес: 603124, Россия, г. Нижний Новгород, Базовый проезд, д. 1, помещение 1
Телефон: + 7 (831) 432-53-04
E-mail: info@instrumentgroup.ru
Web-сайт: www.instrument52.ru
Изготовитель
Общество с ограниченной ответственностью «ИНСТРУМЕНТ»
(ООО «ИНСТРУМЕНТ»)
ИНН 5263052431
Юридический адрес: 603124, Россия, г. Нижний Новгород, Базовый проезд, д. 1, помещение 1
Производственная площадка Hunan Temec Electromechanical Co, Ltd.
Адрес: No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129 China
Телефон: + 7 (831) 432-53-04
E-mail: info@instrumentgroup.ru
Web-сайт: www.instrument52.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адреса мест осуществления деятельности:
142300,РОССИЯ, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д.2;
308023, РОССИЯ, Белгородская область, город Белгород, улица Садовая, дом 45а; РОССИЯ, Ивановская область, район Лежневский, СПК имени Мичурина
Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, Пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Правообладатель
Общество с ограниченной ответственностью «ИНСТРУМЕНТ»
(ООО «ИНСТРУМЕНТ»)
ИНН 5263052431
Юридический адрес: 603124, Россия, г. Нижний Новгород, Базовый проезд, д. 1, помещение 1
Телефон: + 7 (831) 432-53-04
E-mail: info@instrumentgroup.ru
Web-сайт: www.instrument52.ru
Принцип действия основан на измерении величины продольного перемещения подвижной рамки при измерении глубины, расположенной между измерительными поверхностями рамки и штанги.
Штангенглубиномеры изготавливаются в следующих моделях:
С цифровым отсчетным устройством:
-
- 3110, 3114, 3191 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде продольного выступа. Модели отличаются друг от друга внешним видом и диапазонами измерения;
-
- 3111, 3112, 3113, 3117, 3192 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа. Модели отличаются друг от друга внешним видом и диапазонами измерения;
-
- 3115 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде поперечного выступа;
-
- 3116 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде двойного поперечного выступа;
-
- 3118 - со сменными наконечниками, с измерительной поверхностью рамки в виде продольного или поперечного выступа (в зависимости от выбора сменного наконечника), с измерительной поверхностью штанги в виде плоской прямоугольной поверхности основания;
-
- 3119 - с измерительной поверхностью рамки в виде продольного выступа, с измерительной поверхностью штанги в виде плоской прямоугольной поверхности основания.
С отсчетом по круговой шкале:
-
- 3121 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа.
С отсчетом по нониусу:
-
- 3131, 3141 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа. Модели отличаются друг от друга значением отсчета по нониусу и диапазонами измерения;
-
- 3132, 3142 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа. Модели отличаются друг от друга значением отсчета по нониусу и диапазонами измерения;
-
- 3133 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа;
-
- 3134 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде поперечного выступа;
-
- 3151 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде продольного выступа.
Штангенглубиномеры моделей 3110, 3111, 3112, 3113, 3114, 3115, 3116, 3117, 3118, 3119, 3191, 3192 состоят из следующих элементов: штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея (варианты исполнения цифрового отсчетного устройства представлены на рисунке 19), которая перемещается вдоль штанги, источника питания, устройства для зажима рамки и основания, являющегося частью рамки (модели 3110, 3111, 3112, 3113, 3114, 3115, 3116, 3117, 3191, 3192) или штанги (модели 3118, 3119). Цвета кнопок управления и корпуса цифрового отсчетного устройства могут быть изменены изготовителем и не влияют на метрологические характеристики.
Штангенглубиномеры модели 3118 оснащены тремя сменными наконечниками: один с поперечным выступом и два с продольным выступом (с плоской и сферической измерительными поверхностями).
Штангенглубиномеры моделей 3131, 3132, 3133, 3134, 3141, 3142, 3151 состоят из следующих элементов: штанги, на которой нанесена миллиметровая шкала, рамки с нониусом, которая перемещается вдоль штанги, устройства для зажима рамки (кроме модели 3151), приводного ролика (кроме модели 3151), рамки микроподачи (модели 3132, 3142), основания, являющегося частью рамки.
Штангенглубиномеры модели 3121 состоят из следующих элементов: штанги, на которую нанесена миллиметровая шкала, круговой шкалы, встроенной в рамку, устройства для зажима рамки и основания, являющегося частью рамки. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Модели делятся на модификации, отличающиеся диапазоном измерения, длиной, плоскостностью измерительной поверхности рамки и штанги, пределами допускаемой абсолютной погрешности измерений.
Штангенглубиномеры моделей 3111 и 3112 выпускаются со степенью защиты IP67, а штангенглубиномеры моделей 3113, 3114, 3115, 3116, 3117, 3118, 3119, 3110, 3191, 3192 выпускаются со степенью защиты IP54 по ГОСТ 14254-2015.
Товарный знак наносится на паспорт штангенглубиномеров типографским
методом и/ или на футляр штангенглубиномеров краской или методом лазерной гравировки, а также может наноситься на штангу и/или рамку (в том числе на основание и/ или отсчетное устройство) методом лазерной гравировки.
Общий вид штангенглубиномеров представлен на рисунках 1-18.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабский цифр и букв латинского алфавита, наносится методом лазерной маркировки в местах, указанных на рисунке 20.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование штангенглубиномеров не предусмотрено.

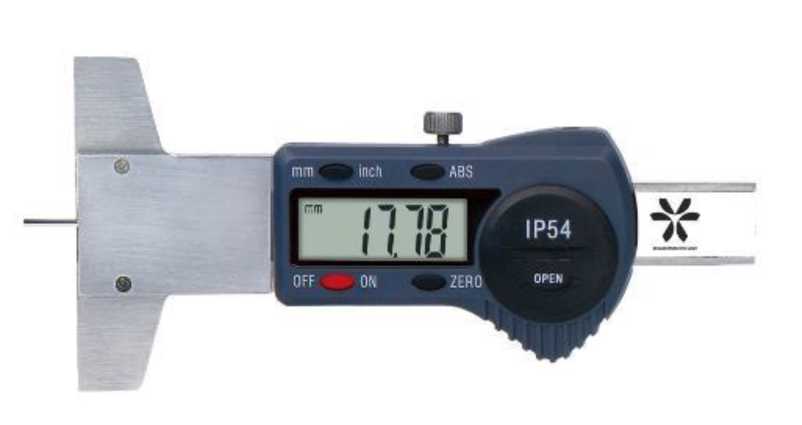

Рисунок 1 - Общий вид штангенглубиномеров модели 3110
Рисунок 2 - Общий вид штангенглубиномеров модели 3111

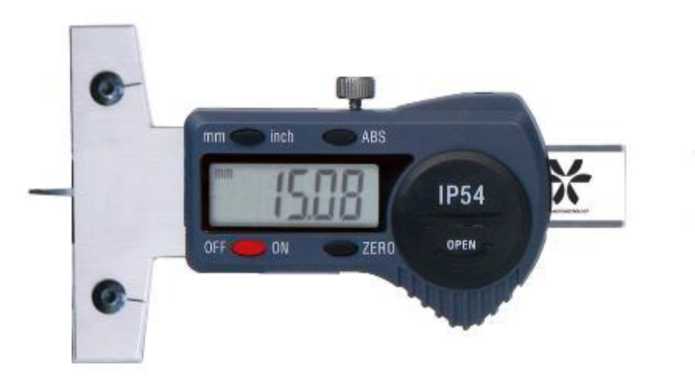

Рисунок 3 - Общий вид штангенглубиномеров модели 3112

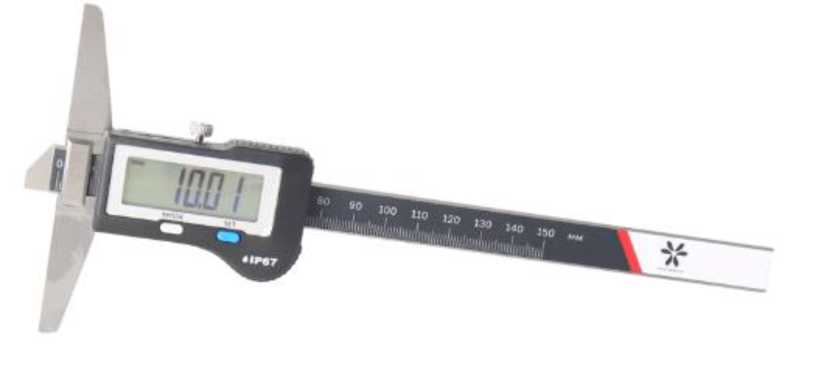

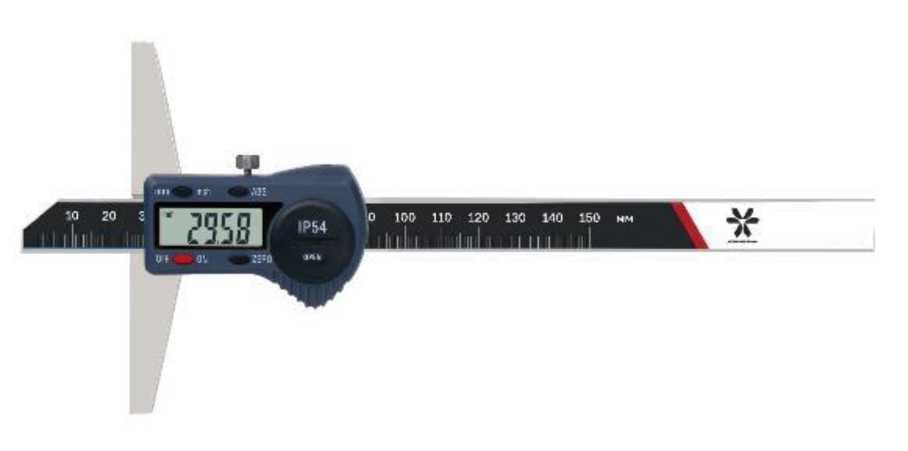

Рисунок 4 - Общий вид штангенглубиномеров модели 3113

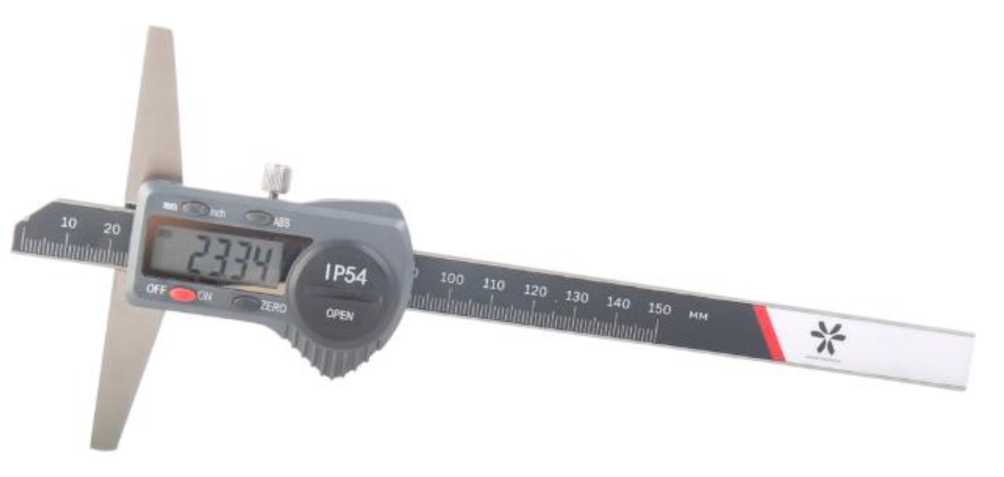

Рисунок 5 - Общий вид штангенглубиномеров модели 3114
Рисунок 6 - Общий вид штангенглубиномеров модели 3115
Рисунок 7 - Общий вид штангенглубиномеров модели 3116
Рисунок 8 - Общий вид штангенглубиномеров модели 3117
Рисунок 9 - Общий вид штангенглубиномеров модели 3118

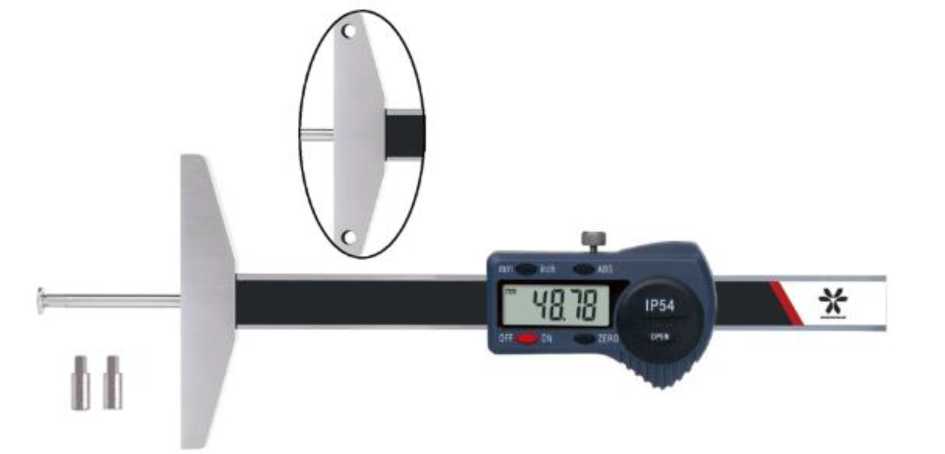

Рисунок 10 - Общий вид штангенглубиномеров модели 3119

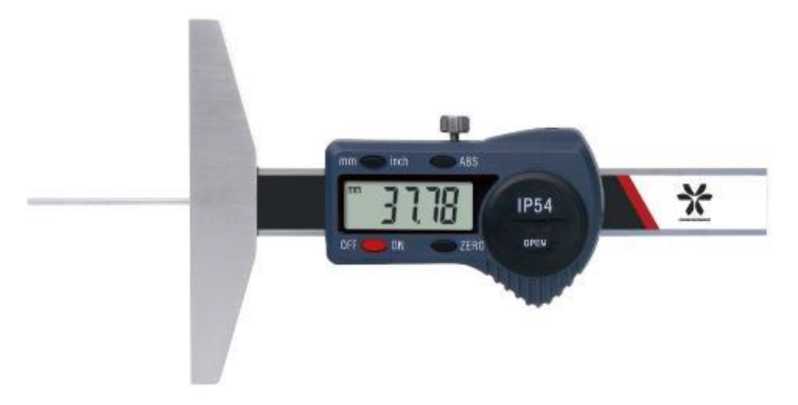

Рисунок 11 - Общий вид штангенглубиномеров модели 3191
Рисунок 12 - Общий вид штангенглубиномеров модели 3192

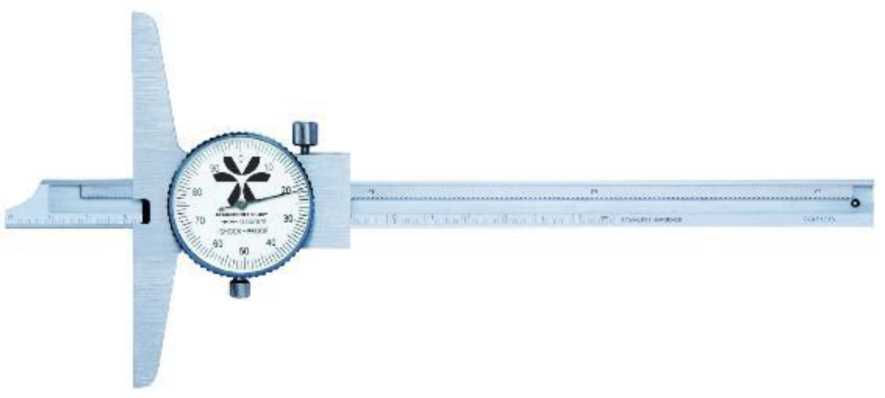

Рисунок 13 - Общий вид штангенглубиномеров модели 3121

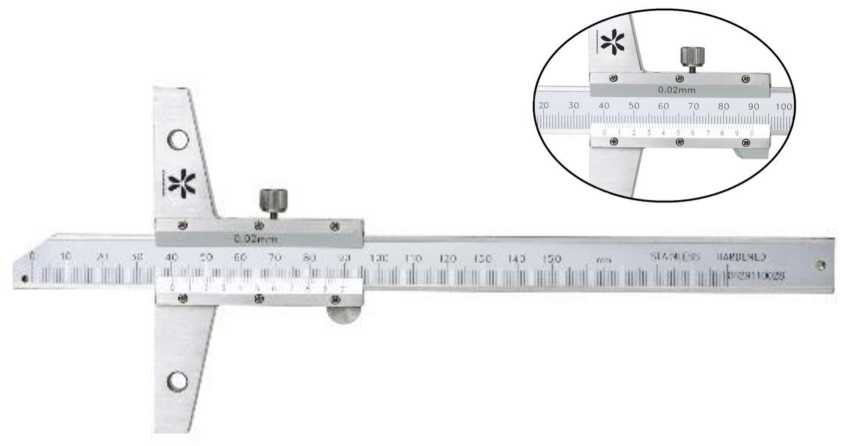

Рисунок 14 - Общий вид штангенглубиномеров модели 3131, 3141

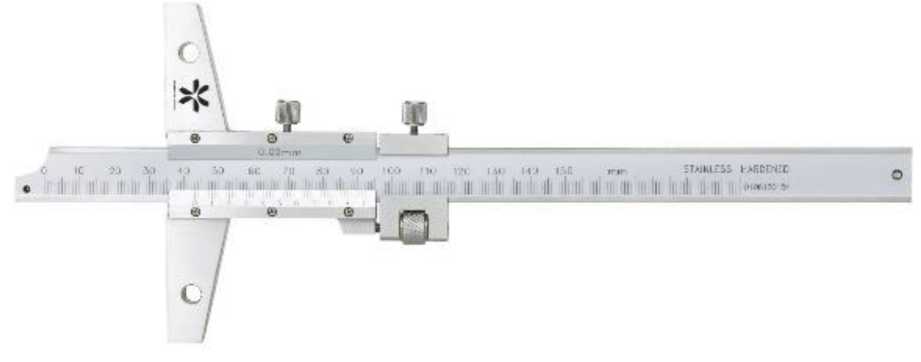

Рисунок 15 - Общий вид штангенглубиномеров модели 3132, 3142
Рисунок 16 - Общий вид штангенглубиномеров модели 3133
® © ©
4U t-J ЕО 7Г. Fl V. ?.Л |1.) - J |yj uj 15^ rrn SlAlhUSW HAHIXNtB
«_‘ ’ * ®.
Рисунок 17 - Общий вид штангенглубиномеров модели 3134

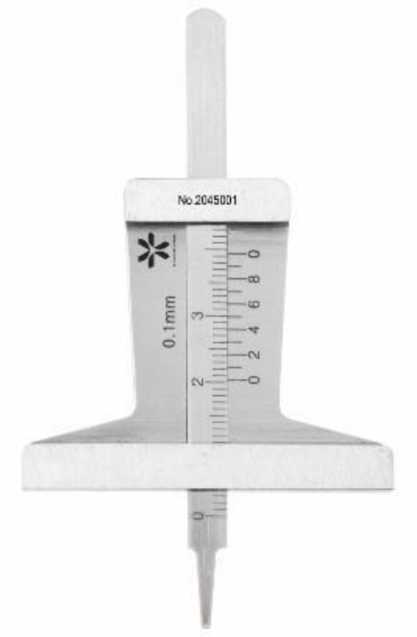

Рисунок 18 - Общий вид штангенглубиномеров модели 3151

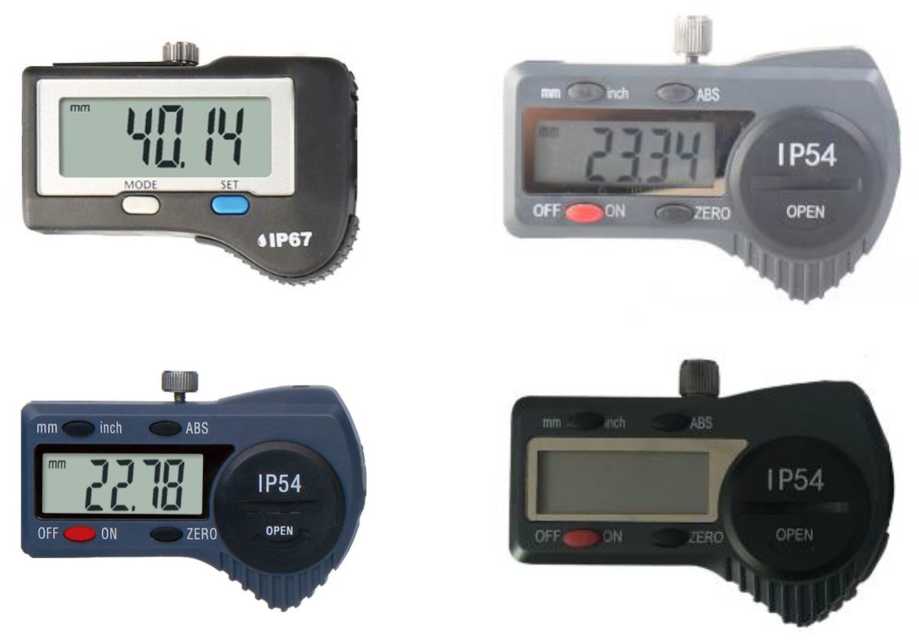

Рисунок 19 - Варианты исполнений цифрового отсчетного устройства

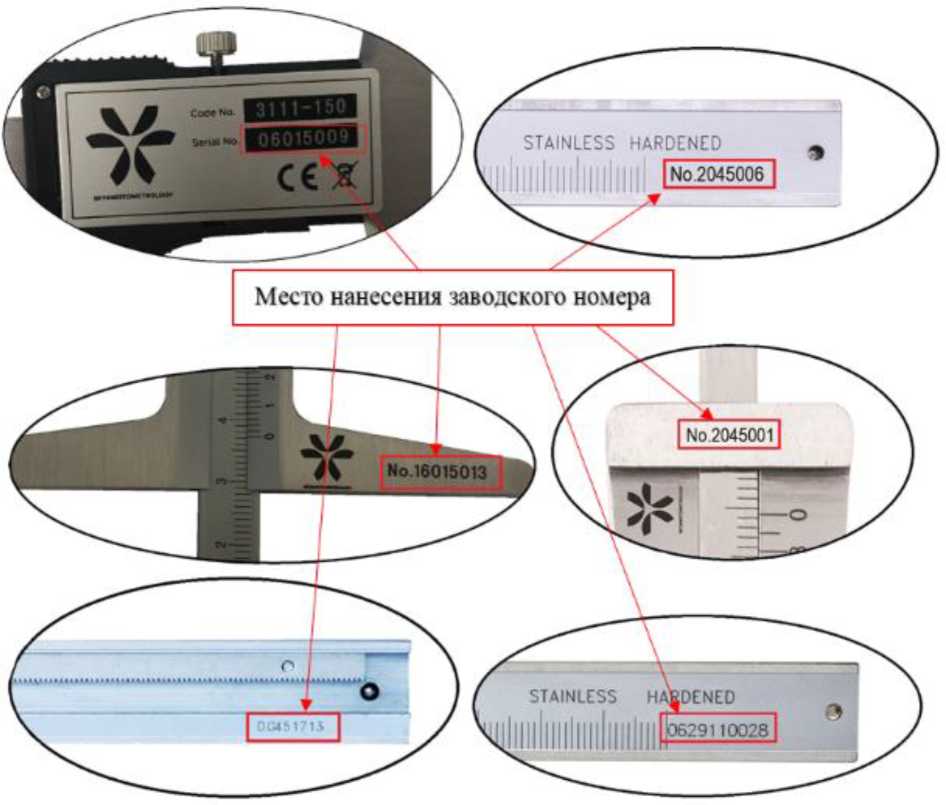

Рисунок 20 - Место нанесения заводского номера
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Штангенглубиномер Miyamotometrology 1)1 |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Сменные наконечники для модели 3118 |
- |
1 комплект |
|
Источник питания (батарейка) 2) |
- |
1 шт. |
|
Паспорт 1) |
- |
1 экз. |
| ||
Таблица 1 - штангенглубиномеров с цифровым отсчетным устройством
|
Модель |
Модификация |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Длина основания, мм, не менее |
Длина штанги, мм не более |
Ширина штанги, мм не более |
Плоскостность измерительной поверхности штанги, мм, не более |
Плоскостность измерительной поверхности рамки, мм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
3111 |
3111-150 |
от 0 до 150 |
0,01 |
±0,02 |
100 |
232 |
14,5 |
0,005 |
0,005 |
|
3111-200 |
от 0 до 200 |
0,01 |
±0,02 |
100 |
285 |
14,5 |
0,005 |
0,005 | |
|
3111-300 |
от 0 до 300 |
0,01 |
±0,03 |
150 |
390 |
14,5 |
0,005 |
0,005 | |
|
3112 |
3112-150 |
от 0 до 150 |
0,01 |
±0,02 |
100 |
237 |
16 |
0,005 |
0,005 |
|
3112-200 |
от 0 до 200 |
0,01 |
±0,02 |
100 |
287 |
16 |
0,005 |
0,005 | |
|
3112-300 |
от 0 до 300 |
0,01 |
±0,03 |
100 |
403 |
16 |
0,005 |
0,005 | |
|
3113 |
3113-150 |
от 0 до 150 |
0,01 |
±0,03 |
100 |
230 |
14,5 |
0,005 |
0,005 |
|
3113-200 |
от 0 до 200 |
0,01 |
±0,03 |
100 |
280 |
14,5 |
0,005 |
0,005 | |
|
3113-300 |
от 0 до 300 |
0,01 |
±0,04 |
150 |
380 |
14,5 |
0,005 |
0,005 | |
|
3113-500 |
от 0 до 500 |
0,01 |
±0,05 |
150 |
585 |
15 |
0,005 |
0,005 | |
|
3114 |
3114-200 |
от 0 до 200 |
0,01 |
±0,03 |
100 |
291 |
14,5 |
0,005 |
0,005 |
|
3114-300 |
от 0 до 300 |
0,01 |
±0,04 |
150 |
395 |
15 |
0,005 |
0,005 | |
|
3115 |
3115-150 |
от 0 до 150 |
0,01 |
±0,04 |
100 |
235 |
14,5 |
0,005 |
0,005 |
|
3115-200 |
от 0 до 200 |
0,01 |
±0,04 |
100 |
285 |
14,5 |
0,005 |
0,005 | |
|
3115-300 |
от 0 до 300 |
0,01 |
±0,05 |
150 |
390 |
14,5 |
0,005 |
0,005 | |
|
3115-500 |
от 0 до 500 |
0,01 |
±0,05 |
150 |
623 |
16 |
0,005 |
0,005 | |
|
3115-150А |
от 0 до 150 |
0,01 |
±0,04 |
100 |
235 |
14,5 |
0,005 |
0,005 | |
|
3115-200А |
от 0 до 200 |
0,01 |
±0,04 |
100 |
285 |
14,5 |
0,005 |
0,005 | |
|
3115-300А |
от 0 до 300 |
0,01 |
±0,05 |
150 |
390 |
14,5 |
0,005 |
0,005 | |
|
3115-500А |
от 0 до 500 |
0,01 |
±0,05 |
200 |
623 |
16 |
0,005 |
0,005 | |
|
3116 |
3116-150 |
от 0 до 150 |
0,01 |
±0,03 |
100 |
233 |
16 |
0,005 |
0,005 |
|
3116-200 |
от 0 до 200 |
0,01 |
±0,03 |
100 |
283 |
16 |
0,005 |
0,005 | |
|
3116-300 |
от 0 до 300 |
0,01 |
±0,04 |
150 |
383 |
16 |
0,005 |
0,005 | |
|
3117 |
3117-150 |
от 0 до 150 |
0,01 |
±0,03 |
100 |
237 |
16 |
0,005 |
0,005 |
|
3117-200 |
от 0 до 200 |
0,01 |
±0,03 |
100 |
287 |
16 |
0,005 |
0,005 | |
|
3117-300 |
от 0 до 300 |
0,01 |
±0,04 |
100 |
403 |
16 |
0,005 |
0,005 | |
|
3118 |
3118-100 |
от 0 до 100 |
0,01 |
±0,02 |
85 |
200 |
16 |
0,005 |
0,005п |
|
3118-150 |
от 0 до 150 |
0,01 |
±0,03 |
101 |
300 |
16 |
0,005 |
0,005п | |
|
3118-200 |
от 0 до 200 |
0,01 |
±0,03 |
101 |
300 |
16 |
0,005 |
0,005п | |
|
3118-300 |
от 0 до 300 |
0,01 |
±0,04 |
101 |
400 |
16 |
0,005 |
0,005п | |
|
3119 |
3119-25 |
от 0 до 25 |
0,01 |
±0,02 |
85 |
110 |
16 |
0,005 |
0,005 |
|
3119-50 |
от 0 до 50 |
0,01 |
±0,02 |
85 |
135 |
16 |
0,005 |
0,005 | |
|
3119-150 |
от 0 до 150 |
0,01 |
±0,03 |
100 |
235 |
16 |
0,005 |
0,005 |
П Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
3110 |
3110-25 |
от 0 до 25 |
0,01 |
±0,03 |
65 |
90 |
16 |
0,005 |
0,005 |
|
3191 |
3191-25 |
от 0 до 30 |
0,01 |
±0,03 |
60 |
140 |
16 |
0,005 |
0,005 |
|
3192 |
3192-150 |
от 0 до 150 |
0,01 |
±0,03 |
100 |
230 |
14,5 |
0,005 |
0,005 |
|
3192-200 |
от 0 до 200 |
0,01 |
±0,03 |
100 |
280 |
14,5 |
0,005 |
0,005 | |
|
3192-300 |
от 0 до 300 |
0,01 |
±0,04 |
150 |
380 |
14,5 |
0,005 |
0,005 | |
|
3192-500 |
от 0 до 500 |
0,01 |
±0,05 |
150 |
585 |
16 |
0,005 |
0,005 | |
|
3192-600 |
от 0 до 600 |
0,01 |
±0,05 |
150 |
685 |
16 |
0,005 |
0,005 |
1) Плоскостность измерительной поверхности нормируется для сменного наконечника с
поперечным выступом
Таблица 2 - штангенглубиномеров с отсчетом по нониусу
|
Модель |
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Длина основания, мм, не менее |
Длина штанги, мм не более |
Ширина штанги, мм не более |
Плоскостность измерительной поверхности штанги, мм, не более |
Плоскостность измерительной поверхности рамки, мм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
3133 |
3133-150 |
от 0 до 150 |
0,02 |
±0,03 |
100 |
245 |
11,5 |
0,005 |
0,005 |
|
3133-200 |
от 0 до 200 |
0,02 |
±0,03 |
100 |
282 |
11,5 |
0,005 |
0,005 | |
|
3133-300 |
от 0 до 300 |
0,02 |
±0,04 |
100 |
382 |
11,5 |
0,005 |
0,005 | |
|
3133-500 |
от 0 до 500 |
0,02 |
±0,05 |
150 |
585 |
11,5 |
0,005 |
0,005 | |
|
3131 |
3131-150 |
от 0 до 150 |
0,02 |
±0,03 |
100 |
240 |
16 |
0,005 |
0,005 |
|
3131-200 |
от 0 до 200 |
0,02 |
±0,03 |
100 |
290 |
16 |
0,005 |
0,005 | |
|
3131-300 |
от 0 до 300 |
0,02 |
±0,04 |
100 |
390 |
16 |
0,005 |
0,005 | |
|
3131-600 |
от 0 до 600 |
0,02 |
±0,05 |
150 |
704 |
16 |
0,005 |
0,005 | |
|
3131-1000 |
от 0 до 1000 |
0,02 |
±0,07 |
200 |
1124 |
18 |
0,005 |
0,005 | |
|
3141 |
3141-150 |
от 0 до 150 |
0,05 |
±0,05 |
100 |
240 |
16 |
0,008 |
0,008 |
|
3141-200 |
от 0 до 200 |
0,05 |
±0,05 |
100 |
290 |
16 |
0,008 |
0,008 | |
|
3141-300 |
от 0 до 300 |
0,05 |
±0,08 |
100 |
390 |
16 |
0,008 |
0,008 | |
|
3141-600 |
от 0 до 600 |
0,05 |
±0,10 |
150 |
704 |
16 |
0,008 |
0,008 | |
|
3141-1000 |
от 0 до 1000 |
0,05 |
±0,15 |
200 |
1124 |
18 |
0,008 |
0,008 | |
|
3132 |
3132-150 |
от 0 до 150 |
0,02 |
±0,03 |
100 |
256 |
16 |
0,005 |
0,005 |
|
3132-200 |
от 0 до 200 |
0,02 |
±0,03 |
100 |
306 |
16 |
0,005 |
0,005 | |
|
3132-300 |
от 0 до 300 |
0,02 |
±0,04 |
100 |
406 |
16 |
0,005 |
0,005 | |
|
3132-600 |
от 0 до 600 |
0,02 |
±0,05 |
150 |
720 |
16 |
0,005 |
0,005 | |
|
3132-1000 |
от 0 до 1000 |
0,02 |
±0,07 |
200 |
1140 |
18 |
0,005 |
0,005 | |
|
3142 |
3142-150 |
от 0 до 150 |
0,05 |
±0,05 |
100 |
256 |
16 |
0,008 |
0,008 |
|
3142-200 |
от 0 до 200 |
0,05 |
±0,05 |
100 |
306 |
16 |
0,008 |
0,008 | |
|
3142-300 |
от 0 до 300 |
0,05 |
±0,08 |
100 |
406 |
16 |
0,008 |
0,008 | |
|
3142-600 |
от 0 до 600 |
0,05 |
±0,10 |
150 |
720 |
16 |
0,008 |
0,008 | |
|
3142-1000 |
от 0 до 1000 |
0,05 |
±0,15 |
200 |
1140 |
18 |
0,008 |
0,008 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
3134 |
3134-150 |
от 0 до 150 |
0,02 |
±0,03 |
100 |
245 |
16 |
0,005 |
0,005 |
|
3134-200 |
от 0 до 200 |
0,02 |
±0,03 |
100 |
295 |
16 |
0,005 |
0,005 | |
|
3134-300 |
от 0 до 300 |
0,02 |
±0,04 |
100 |
395 |
16 |
0,005 |
0,005 | |
|
3151 |
3151-30 |
от 0 до 30 |
0,1 |
±0,10 |
55 |
90 |
6 |
0,005 |
0,005 |
Таблица 3 - штангенглубиномеров с отсчетом по круговой шкале
|
Модель |
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Длина основания, не менее, мм |
Длина штанги, мм не более |
Ширина штанги, мм не более |
Плоскостность измерительной поверхности штанги, мм, не более |
Плоскостность измерительной поверхности рамки, мм, не более |
|
3121 |
3121-150 |
от 0 до 150 |
0,02 |
±0,03 |
100 |
235 |
13 |
0,005 |
0,005 |
|
3121-200 |
от 0 до 200 |
0,02 |
±0,03 |
100 |
285 |
13 |
0,005 |
0,005 | |
|
3121-300 |
от 0 до 300 |
0,02 |
±0,04 |
100 |
308 |
13 |
0,005 |
0,005 |
Таблица 4 - Толщина поперечного выступа штангенглубиномеров с поперечным или двумя поперечными , выступами рамки или штанги
|
Модель |
Модификация |
Толщина поперечного выступа штанги, мм |
Толщина поперечного выступа рамки, мм |
Толщина двойного поперечного выступа штанги, мм |
|
3115 |
3115-150 |
2 |
- |
- |
|
3115-200 |
2 | |||
|
3115-300 |
2 | |||
|
3115-500 |
3 | |||
|
3115-150А |
1 | |||
|
3115-200А |
1 | |||
|
3115-300А |
1 | |||
|
3115-500А |
3 | |||
|
3116 |
3116-150 |
- |
2,5 | |
|
3116-200 |
2,5 | |||
|
3116-300 |
2,5 | |||
|
3118 |
3118-100 |
1!) |
- | |
|
3118-150 |
1!) | |||
|
3118-200 |
1!) | |||
|
3118-300 |
1!) | |||
|
3134 |
3134-150 |
10 |
- | |
|
3134-200 |
10 | |||
|
3134-300 |
10 | |||
|
1) Толщина поперечного выступа нормируется для сменного наконечника с поперечным выступом | ||||
Таблица 5 - Габаритные размеры и масса
|
Модель |
Модификация |
Габаритные размеры (Ширина хДлина^В ысота), мм, не более |
Масса, г, не более |
|
1 |
2 |
3 |
4 |
|
3111 |
3111-150 |
120x320x40 |
545 |
|
3111-200 |
120x320x40 |
565 | |
|
3111-300 |
185x460x40 |
800 | |
|
3112 |
3112-150 |
120x320x40 |
570 |
|
3112-200 |
120x320x40 |
565 | |
|
3112-300 |
140x430x40 |
805 | |
|
3113 |
3113-150 |
120x320x40 |
535 |
|
3113-200 |
120x320x40 |
555 | |
|
3113-300 |
190x450x40 |
935 | |
|
3113-500 |
260x820x60 |
2225 | |
|
3114 |
3114-200 |
120x320x40 |
535 |
|
3114-300 |
190x450x40 |
795 | |
|
3115 |
3115-150 |
120x320x40 |
500 |
|
3115-200 |
120x320x40 |
815 | |
|
3115-300 |
190x455x40 |
815 | |
|
3115-500 |
260x820x60 |
2225 | |
|
3115-150А |
120x330x40 |
500 | |
|
3115-200А |
130x320x40 |
530 | |
|
3115-300А |
190x450x40 |
795 | |
|
3115-500А |
280x810x40 |
2473 | |
|
3116 |
3116-150 |
120x320x40 |
555 |
|
3116-200 |
120x320x40 |
570 | |
|
3116-300 |
140x430x40 |
805 | |
|
3117 |
3117-150 |
120x320x40 |
570 |
|
3117-200 |
120x320x40 |
600 | |
|
3117-300 |
140x450x40 |
760 | |
|
3118 |
3118-100 |
120x320x40 |
530 |
|
3118-150 |
120x320x40 |
585 | |
|
3118-200 |
120x320x40 |
585 | |
|
3118-300 |
140x430x40 |
770 | |
|
3119 |
3119-25 |
120x320x40 |
535 |
|
3119-50 |
120x320x40 |
535 | |
|
3119-150 |
70x155x32 |
180 | |
|
3110 |
3110-25 |
80x120x25 |
400 |
|
3191 |
3191-25 |
120x210x40 |
400 |
|
3192 |
3192-150 |
130x320x40 |
495 |
|
3192-200 |
130x320x40 |
510 | |
|
3192-300 |
200x460x40 |
965 | |
|
3192-500 |
230x820x60 |
2535 | |
|
3192-600 |
230x820x60 |
2600 | |
|
3133 |
3133-150 |
120x320x40 |
525 |
|
3133-200 |
120x320x40 |
345 | |
|
3133-300 |
140x430x40 |
760 |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
|
3133 |
3133-500 |
250x810x60 |
2460 |
|
3131 |
3131-150 |
120x320x40 |
540 |
|
3131-200 |
120x320x40 |
560 | |
|
3131-300 |
140x430x60 |
805 | |
|
3131-600 |
240x810x60 |
2434 | |
|
3131-1000 |
260x1180x40 |
3395 | |
|
3141 |
3141-150 |
120x320x40 |
560 |
|
3141-200 |
120x320x40 |
560 | |
|
3141-300 |
140x430x60 |
805 | |
|
3141-600 |
240x810x60 |
2434 | |
|
3141-1000 |
260x1180x40 |
3395 | |
|
3132 |
3132-150 |
120x320x40 |
585 |
|
3132-200 |
140x430x40 |
790 | |
|
3132-300 |
140x430x40 |
805 | |
|
3132-600 |
250x820x100 |
2625 | |
|
3132-1000 |
270x1280x40 |
3610 | |
|
3142 |
3142-150 |
120x320x40 |
585 |
|
3142-200 |
140x430x40 |
790 | |
|
3142-300 |
140x430x40 |
825 | |
|
3142-600 |
250x810x60 |
2540 | |
|
3142-1000 |
270x1280x40 |
3610 | |
|
3134 |
3134-150 |
120x320x40 |
535 |
|
3134-200 |
120x320x40 |
560 | |
|
3134-300 |
140x430x30 |
770 | |
|
3151 |
3151-30 |
120x320x40 |
100 |
|
3121 |
3121-150 |
120x320x40 |
535 |
|
3121-200 |
140x430x40 |
745 | |
|
3121-300 |
140x430x40 |
845 |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметр шероховатости Ra измерительной поверхности штанги, кроме модели 3115, мкм, не более |
0,2 |
|
Параметр шероховатости Ra измерительной поверхности рамки, мкм, не более |
0,2 |
|
Условия эксплуатации:
|
от +15 до +25 80 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, условных измерений^ |
25000 |
|
Полный средний срок службы, лет, не менее |
5 |
|
1) Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения, при этом перемещение рамки должно быть не менее 1/3 верхнего предела измерения штангенглубиномера | |
