Номер по Госреестру СИ: 95937-25
95937-25 Микрометры специальные
(Miyamotometrology)
Назначение средства измерений:
Микрометры специальные Miyamotometrology (далее - микрометры) предназначены для измерений наружных линейных размеров сложной формы.

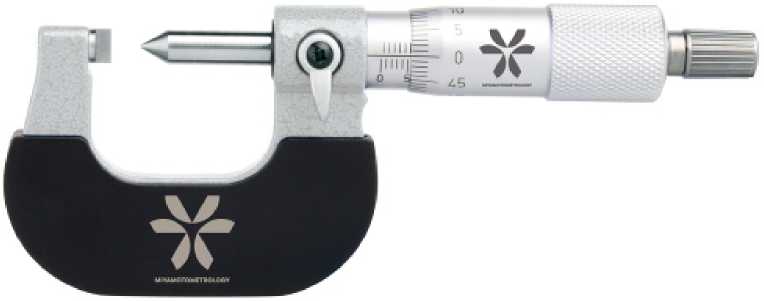

Внешний вид.
Микрометры специальные
Рисунок № 1

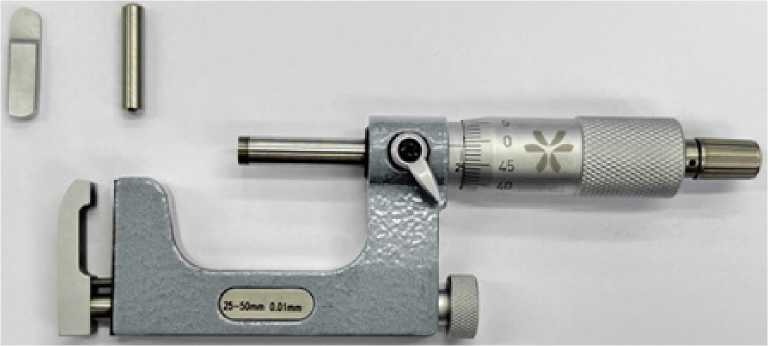

Внешний вид.
Микрометры специальные
Рисунок № 2

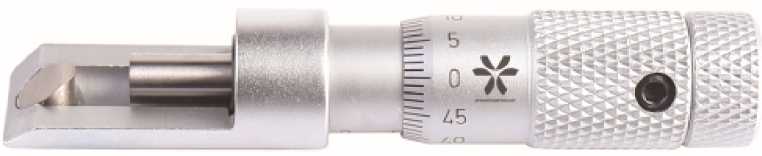

Внешний вид.
Микрометры специальные
Рисунок № 3

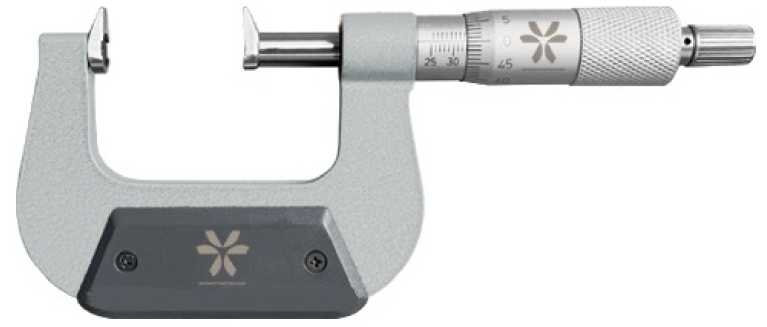

Внешний вид.
Микрометры специальные
Рисунок № 4

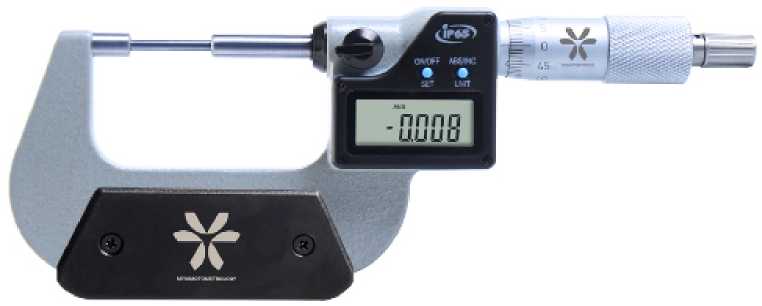

Внешний вид.
Микрометры специальные
Рисунок № 5

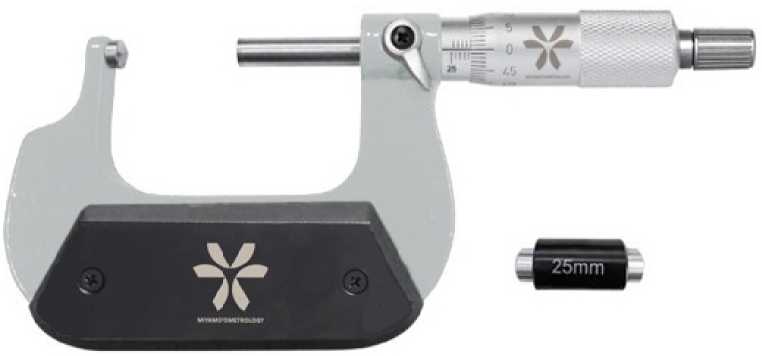

Внешний вид.
Микрометры специальные
Рисунок № 6

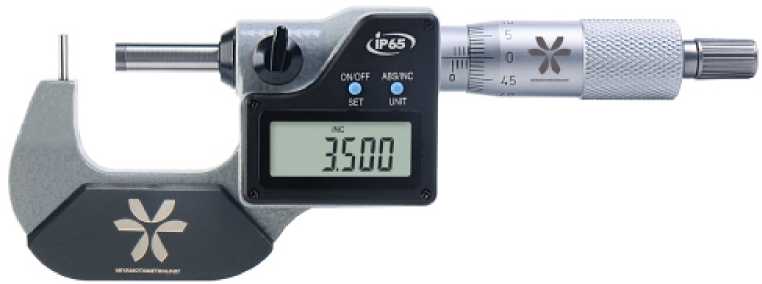

Внешний вид.
Микрометры специальные
Рисунок № 7

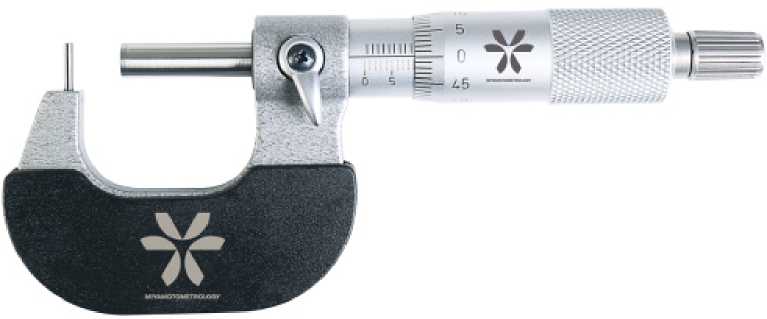

Внешний вид.
Микрометры специальные
Рисунок № 8

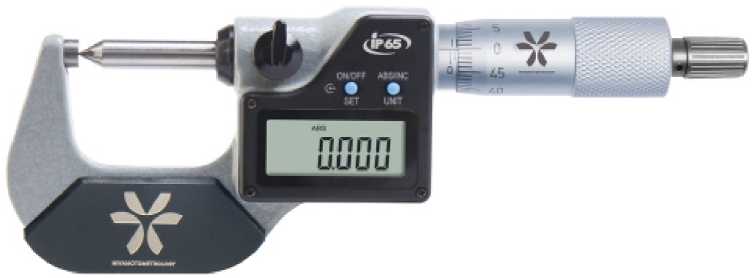

Внешний вид.
Микрометры специальные
Рисунок № 9

Внешний вид.
Микрометры специальные
Рисунок № 10
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция микрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Устройство и принцип работы» паспортов микрометров специальных Miyamotometrology.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 018-2024 «Микрометры специальные Miyamotometrology. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ИНСТРУМЕНТ»
(ООО «ИНСТРУМЕНТ»)
ИНН 5263052431
Адрес юридического лица: 603124, г. Нижний Новгород, Базовый пр-д, д. 1, помещ. 1
Тел: + 7 (831) 432-53-04
E-mail: info@instrumentgroup.ru
Web-сайт: www.instrument52.ru
Изготовитель
Общество с ограниченной ответственностью «ИНСТРУМЕНТ»(ООО «ИНСТРУМЕНТ»)
ИНН 5263052431
Адрес юридического лица: 603124, г. Нижний Новгород, Базовый пр-д, д. 1, помещ. 1 Производственная площадка Hunan Temec Electromechanical Co, Ltd.
Адрес: No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129, China
Тел: + 7 (831) 432-53-04
E-mail: info@instrumentgroup.ru
Web-сайт: www.instrument52.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Правообладатель
Общество с ограниченной ответственностью «ИНСТРУМЕНТ»(ООО «ИНСТРУМЕНТ»)
ИНН 5263052431
Адрес юридического лица: 603124, г. Нижний Новгород, Базовый пр-д, д. 1, помещ. 1
Тел: + 7 (831) 432-53-04
E-mail: info@instrumentgroup.ru
Web-сайт: www.instrument52.ru
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются:
-
- с отсчетом по шкалам стебля и барабана моделей: 2710, 2711, 2712, 2713, 2714, 2715, 2716, 2717, 2718, 2719, 2811, 2812, 2813, 2814, 2815, 2816;
-
- с отсчетом по шкалам стебля и барабана и цифровым отсчетным устройством моделей: 2730, 2731, 2732, 2733, 2734, 2735, 2736, 2737, 2739, 2831, 2832, 2833;
-
- с цифровым отсчетным устройством модели: 2738.
Микрометры с отсчетом по шкалам стебля и барабана представляют собой скобу (могут иметь теплоизолирующую накладку), в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная измерительная пятка (модель 2816 имеет сменные пятки, модель 2811 имеет перемещаемую пятку). Микрометры модели 2812 представляют собой конструкцию, которая с одной стороны представляет собой микрометрическую головку с встроенной неподвижной пяткой, а с другой -подвижную измерительную пятку. Для учета осевого перемещения микрометрического винта в целых оборотах служит продольная шкала, указателем для отсчета по этой шкале является торец барабана, закрепленный на микрометрическом винте. Для отсчета долей оборота микрометрического винта служит круговая шкала (нониус) с радиальными штрихами, нанесенными на конусной части барабана микрометра. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах, кроме моделей 2812 (модификации 2812-25, 281250, 2812-75, 2812-100, 2812-251), 2813. Модели 2710, 2711, 2717, 2718, 2812 оснащены не вращающимися измерительными поверхностями. Для закрепления микрометрического винта имеется стопорное устройство, кроме моделей 2710, 2711, 2717, 2718, 2719, 2812, 2813.
Микрометры с отсчетом по шкалам стебля и барабана и цифровым отсчетным устройством дополнительно имеют цифровое отсчетное устройство, расположенное на скобе, представляющее собой жидкокристаллический экран, а также кнопки, с помощью которых осуществляется ряд специальных функций. При включении на считывающем устройстве отображается фактическое абсолютное измерительное положение. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Модели 2730, 2731, 2737 оснащены не вращающимися измерительными поверхностями. Модель 2832 имеет сменные пятки, модель 2831 имеет перемещаемую пятку. Для закрепления микрометрического винта имеется стопорное устройство.
Микрометры с цифровым отсчетным устройством представляют собой цифровое отсчетное устройство, которое является продолжением микрометрической головки. Микрометры оснащены не вращающимися измерительными поверхностями и устройством, обеспечивающим постоянство измерительного усилия в заданных пределах (трещотка, фрикцион).
Варианты цифровых отсчетных устройств представлены на рисунке 49.
Микрометры моделей 2710, 2730 имеют сменные измерительные поверхности различной формы и предназначены для измерений в труднодоступных местах и для измерений длины общей нормали зубчатых колес.
Микрометры моделей 2711, 2731 имеют ножевидные измерительные поверхности и предназначены для измерений наружных линейных размеров диаметров канавок валов и шпоночных пазов контактным методом.
Микрометры моделей 2712, 2732 имеют точечные измерительные поверхности и предназначены для измерений наружных линейных размеров небольших канавок и шпоночных пазов контактным методом.
Микрометры моделей 2713, 2733 имеют ступенчатые измерительные поверхности и предназначены для измерений наружных линейных размеров шлицевых валов, канавок и шпоночных пазов контактным методом.
Микрометры моделей 2714 (тип А), 2734 имеют ножевидную и точечную измерительные поверхности и предназначены для измерений канавок, шпоночных пазов и высоты обжима проводов.
Микрометры моделей 2714 (тип В), 2739 имеют плоскую и точечную измерительные поверхности и предназначены для измерений канавок, шпоночных пазов и высоты обжима проводов.
Микрометры моделей 2715, 2735 имеют сферическую измерительную поверхность (тип В имеет обе сферические измерительные поверхности) и предназначены для измерений толщины стенок труб.

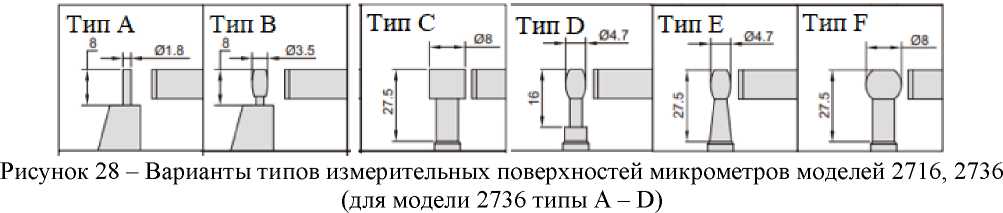

Микрометры моделей 2716, 2736, в зависимости от исполнения, имеют различные виды измерительных поверхностей и предназначены для измерений толщины стенок труб, подшипников и колец.
Микрометры моделей 2717, 2737 имеют удлиненные измерительные поверхности, моделей 2718, 2738 имеют вынесенные измерительные поверхности и предназначены для измерений в труднодоступных местах.
Микрометры модели 2719 предназначены для измерений ступицы рабочего колеса и уступов внутри отверстия.
Микрометры моделей 2811, 2831 имеют сменные шариковые измерительные наконечники диаметрами 1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 6,0 мм (шариковые измерительные наконечники являются дополнительной принадлежностью) и предназначены для измерений диаметра зубчатых колес.

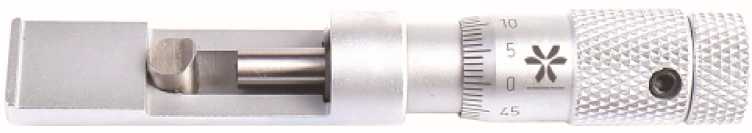

Микрометры модели 2812 предназначены для измерений внутренних линейных размеров: пазов, канавок, ступеней в отверстиях.
Микрометры модели 2813 предназначены для измерений ширины, высоты и глубины швов консервных банок.
Микрометры моделей 2814, 2833 имеют точечную и плоскую измерительные поверхности и предназначены для измерений толщины тормозных дисков.
Микрометры модели 2815 имеют пятку в форме наковальни, изготовленную из металла, и предназначены для измерений наружных размеров фигурных деталей.
Микрометры моделей 2816, 2832 имеют сменные пятки с плоской и цилиндрической измерительными поверхностями и предназначены для измерений наружных линейных размеров между кромками и высоты заклепочных головок.
Микрометры моделей 2732, 2733, 2734, 2735, 2736, 2739, 2831, 2832, 2833 выпускаются со степенью защиты IP65.
Модели микрометров делятся на модификации, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис», отличающиеся между собой значениями диапазонов измерений, погрешностью измерений, ценой деления (шагом дискретности), конструкцией, общим видом.
Установочные меры с плоскими измерительными поверхностями входят в комплект поставки, кроме микрометров с нижним пределом измерений 0 мм и микрометров модели 2812.
Питание микрометров с цифровым отсчетным устройством осуществляется от встроенного элемента питания.
Общий вид микрометров и варианты типов измерительных поверхностей представлены на рисунках 1 - 48.

Товарный знак - ■■ наносится на паспорт микрометров типографским методом,
на скобу, микрометрическую головку или теплоизоляционную накладку краской, методом лазерной маркировки или с помощью наклейки.
Заводские номера, в виде цифрового или буквенно-цифрового обозначения, наносятся на барабан, либо на оборотную сторону корпуса микрометра краской или методом лазерной гравировки. Места нанесения заводского номера представлены на рисунке 50.
Цвет скобы, теплоизоляционной накладки и кнопок управления цифрового отсчетного устройства не влияет на метрологические характеристики микрометров и может быть изменен изготовителем.
Нанесение знака поверки на средство измерений не предусмотрено.
Нанесение знака утверждения типа на средство измерений и пломбирование микрометров от несанкционированного доступа не предусмотрено.

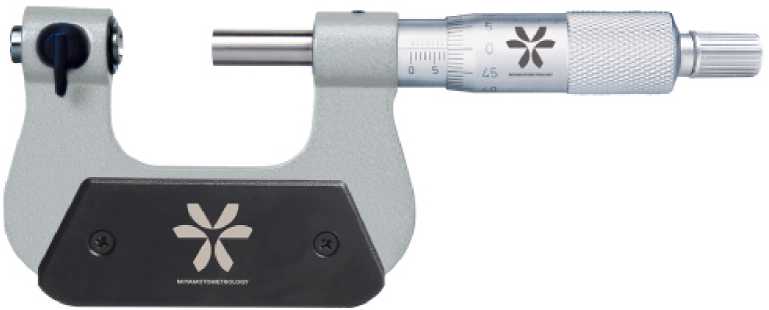

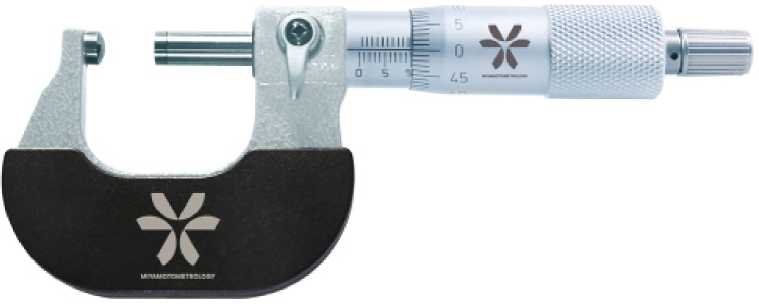

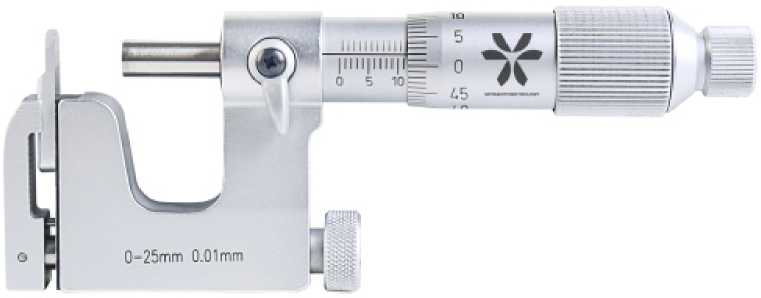

Рисунок 1 - Общий вид микрометров модели 2710
,0fi 5

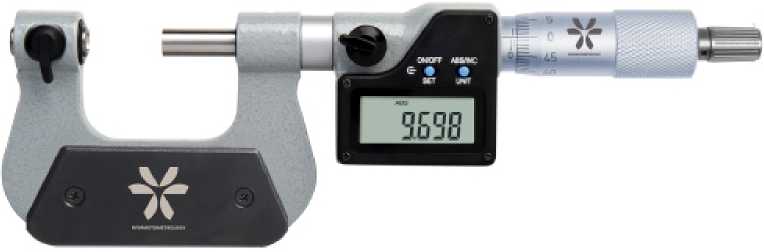

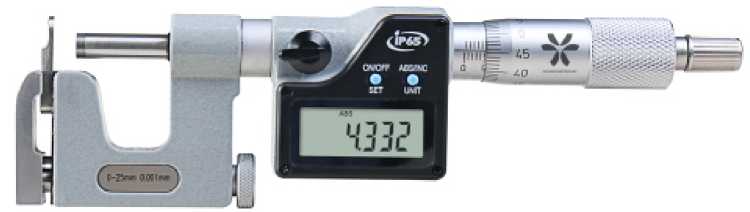

Рисунок 2 - Общий вид микрометров модели 2730
_□---о
плоские

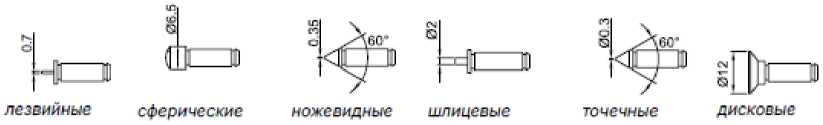

Рисунок 3 - Варианты сменных измерительных наконечников для микрометров моделей 2710, 2730

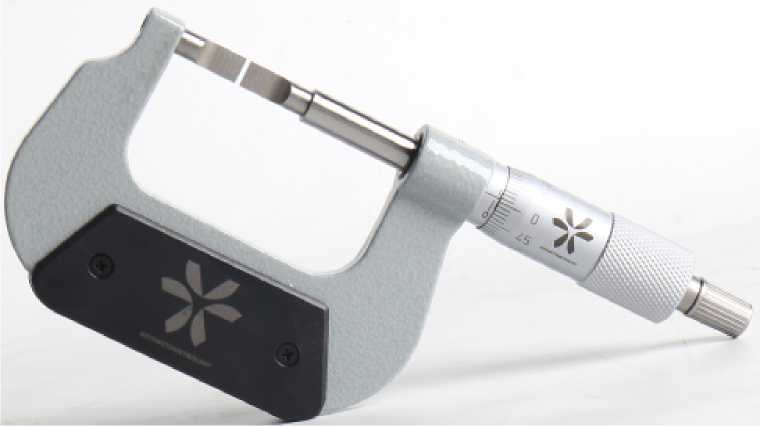

Рисунок 4 - Общий вид микрометров модели 2711

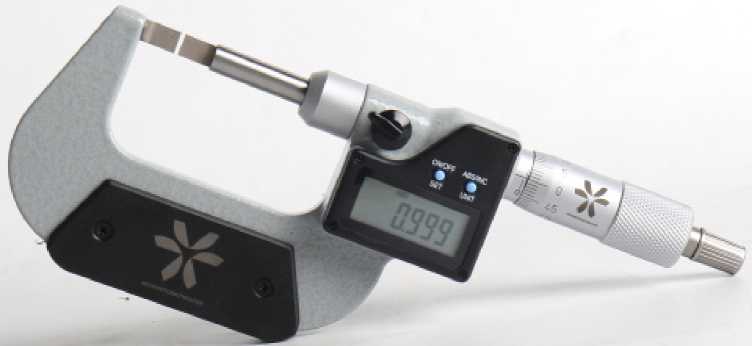

Рисунок 5 - Общий вид микрометров модели 2731
|
Тип А 0,75 е |
-н6,5 | |
|
=СЕ | ||
|
г |
т~ |
id 1 |

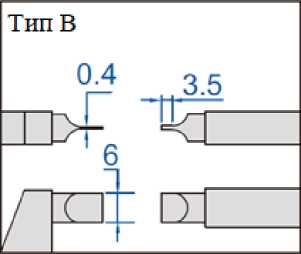

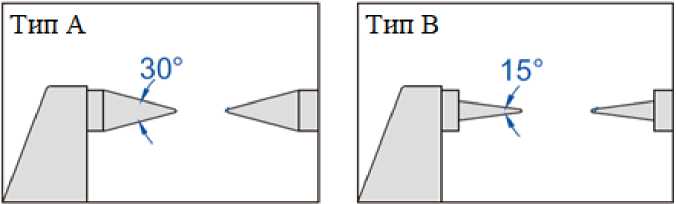

Рисунок 6 - Варианты типов измерительных поверхностей микрометров моделей 2711, 2731

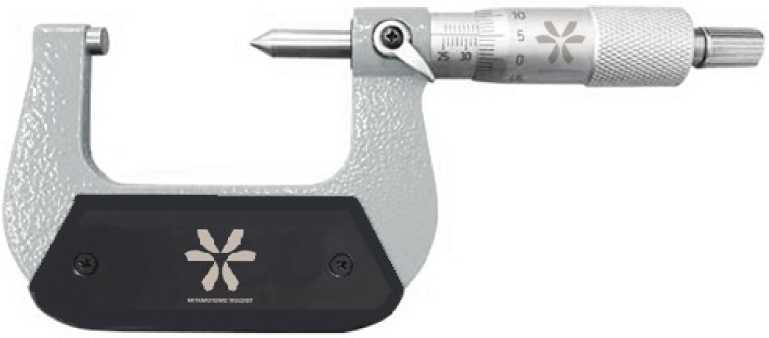

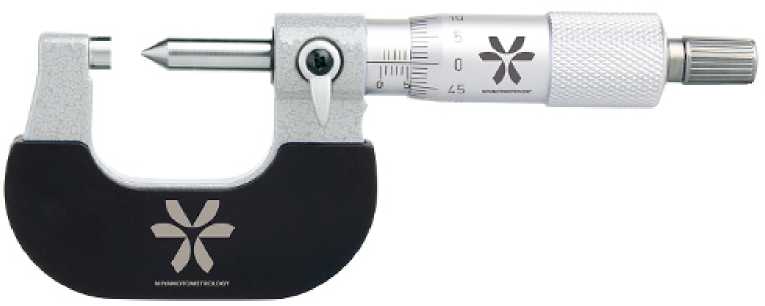

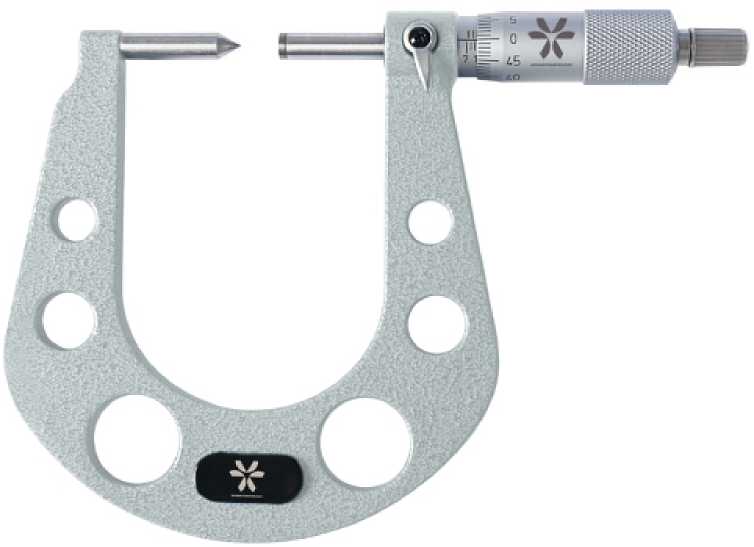

Рисунок 7 - Общий вид микрометров модели 2712

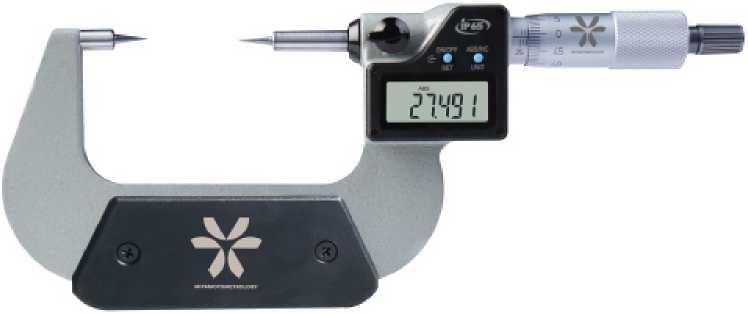

Рисунок 8 - Общий вид микрометров модели 2732

Рисунок 10 - Общий вид микрометров модели 2713
Рисунок 11 - Общий вид микрометров модели 2733
Рисунок 12 - Варианты типов измерительных поверхностей микрометров моделей 2713, 2733

Рисунок 14 - Общий вид микрометров модели 2714 модификации 2714-25
Рисунок 15 - Общий вид микрометров модели 2714 модификаций 2714-50, 2714-75, 2714-100

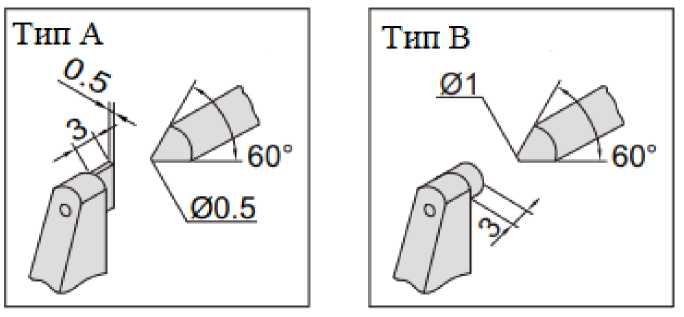

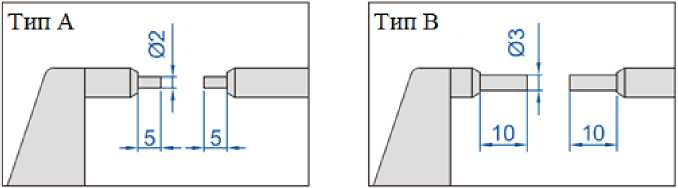

Рисунок 16 - Варианты типов измерительных поверхностей микрометров модели 2714

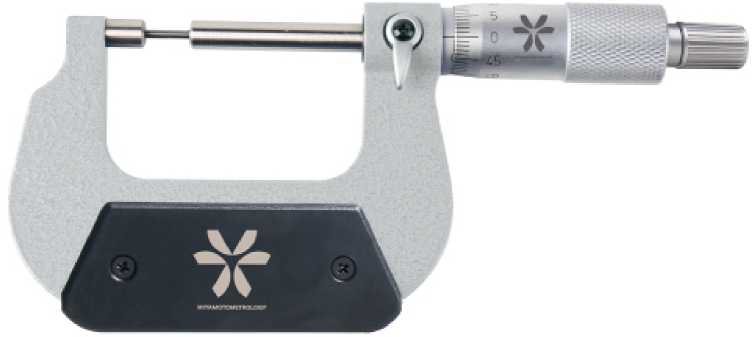

Рисунок 17 - Общий вид микрометров модели 2734
Рисунок 18 - Общий вид микрометров модели 2739
Рисунок 19 - Общий вид микрометров модели 2715 модификаций 2715-25А, 2715-25
Рисунок 20 - Общий вид микрометров модели 2715 модификаций 2715-50А, 2715-75А, 2715-100А, 2715-125А, 2715-150А, 2715-175А, 2715-50, 2715-75, 2715-100, 2715-125, 2715-150, 2715175

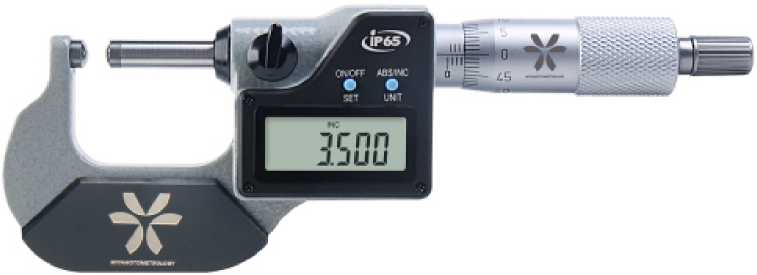

Рисунок 21 - Общий вид микрометров модели 2735

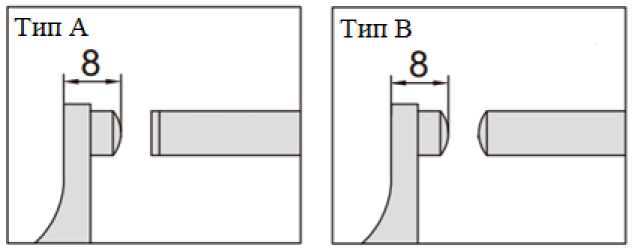

Рисунок 22 - Варианты типов измерительных поверхностей микрометров моделей 2715, 2735

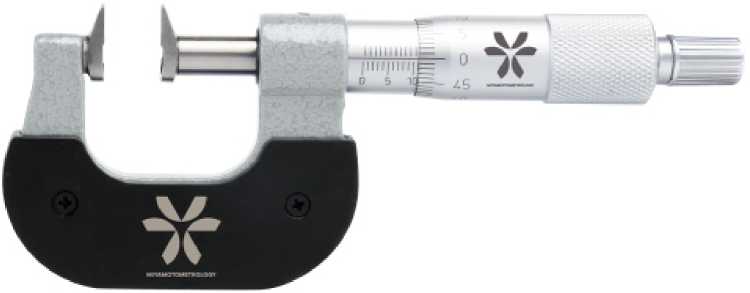

Рисунок 23 - Общий вид микрометров модели 2716 модификаций 2716-25А, 2716-25В
Рисунок 24 - Общий вид микрометров модели 2716 модификаций 2716-50А, 2716-50В
Рисунок 25 - Общий вид микрометров модели 2716 модификаций 2716-25С, 2716-50С, 271625D, 2716-50D, 2716-25Е, 2716-50Е, 2716-25F, 2716-50F

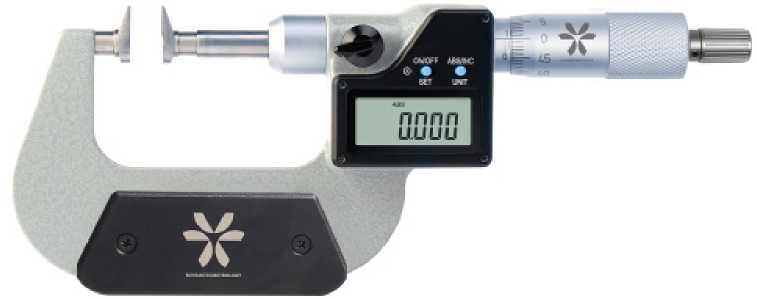

Рисунок 26 - Общий вид микрометров модели 2736 модификаций 2736-25А, 2736-25В
Рисунок 27 - Общий вид микрометров модели 2736 модификаций 2736-25С, 2736-25D

Рисунок 29 - Общий вид микрометров модели 2717 модификации 2717-25
Рисунок 30 - Общий вид микрометров модели 2717 модификаций 2717-50, 2717-75, 2717-100, 2717-125, 2717-150, 2717-175, 2717-200

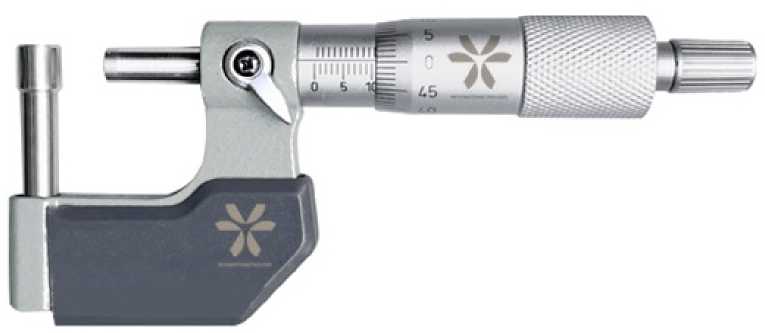

Рисунок 31 - Общий вид микрометров модели 2737
Рисунок 32 - Общий вид микрометров модели 2718

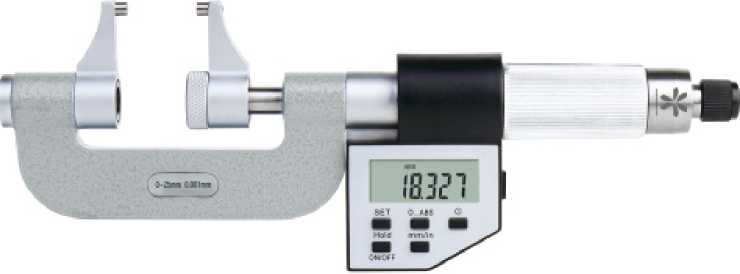

Рисунок 33 - Общий вид микрометров модели 2738

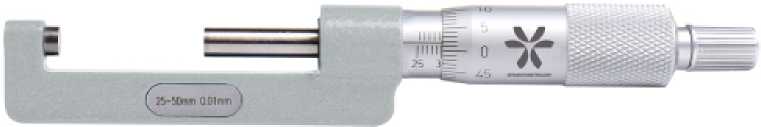

Рисунок 34 - Общий вид микрометров модели 2719

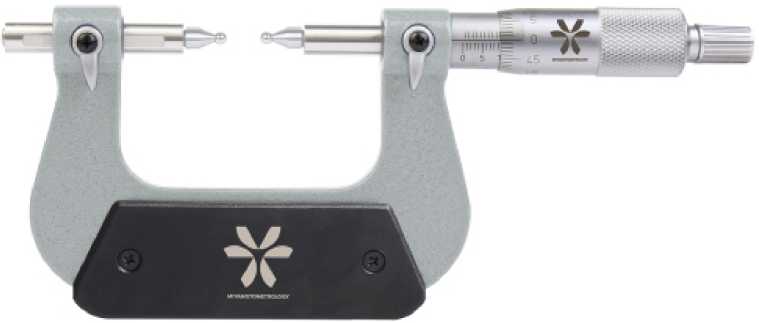

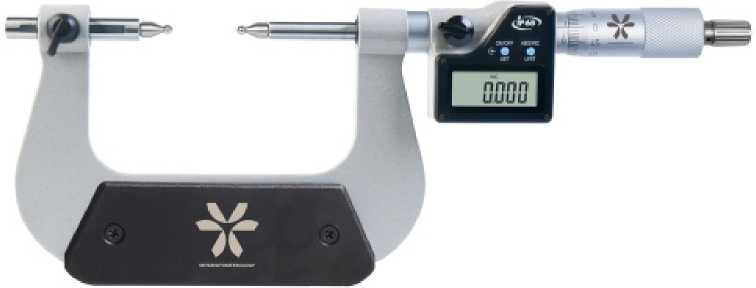

Рисунок 35 - Общий вид микрометров модели 2811
Рисунок 36 - Общий вид микрометров модели 2831

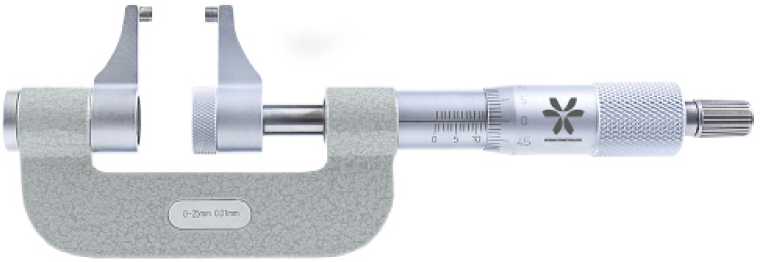

Рисунок 37 - Общий вид микрометров модели 2812 модификаций 2812-25, 2812-50, 2812-75, 2812-100, 2812-251
Рисунок 38 - Общий вид микрометров модели 2812 модификаций 2812-25А, 2812-50А, 2812-75А, 2812-100А, 2812-251А

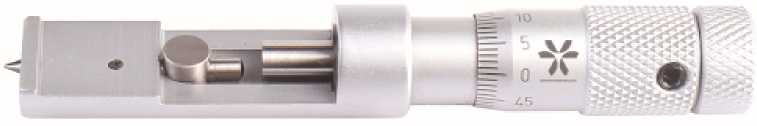

Рисунок 40 - Общий вид микрометров модели 2813 модификации 2813-132
Рисунок 41 - Общий вид микрометров модели 2813 модификации 2813-133

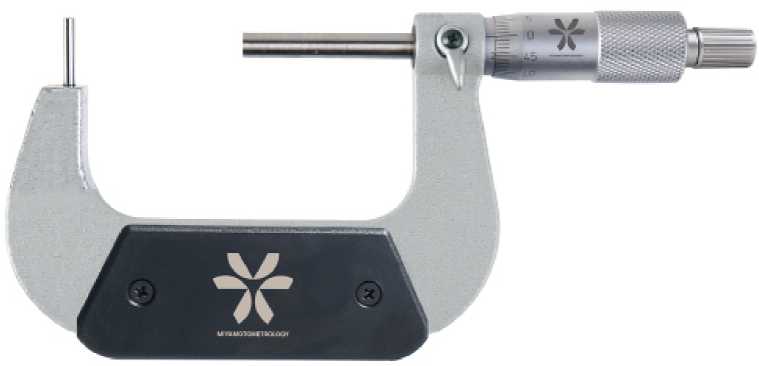

Рисунок 42 - Общий вид микрометров модели 2814

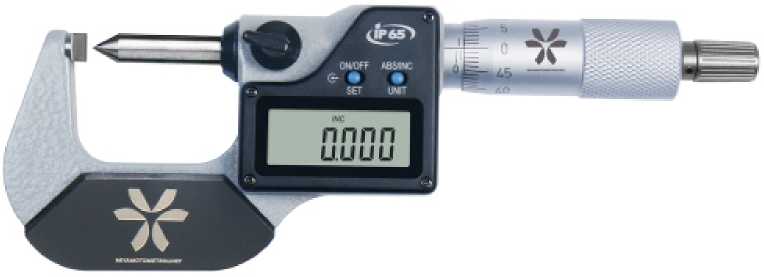

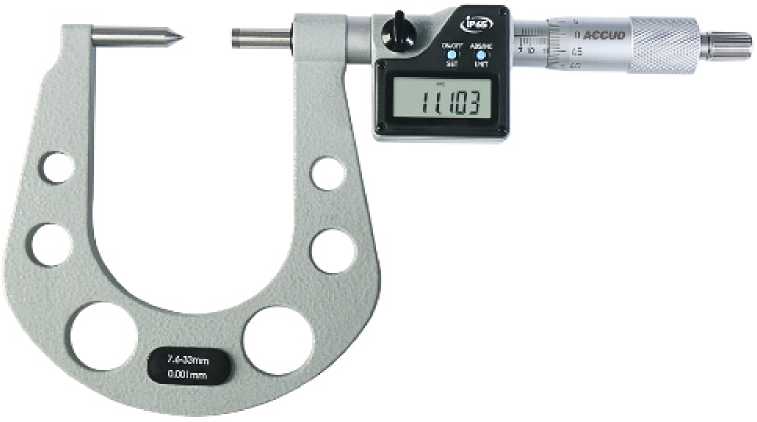

Рисунок 43 - Общий вид микрометров модели 2833

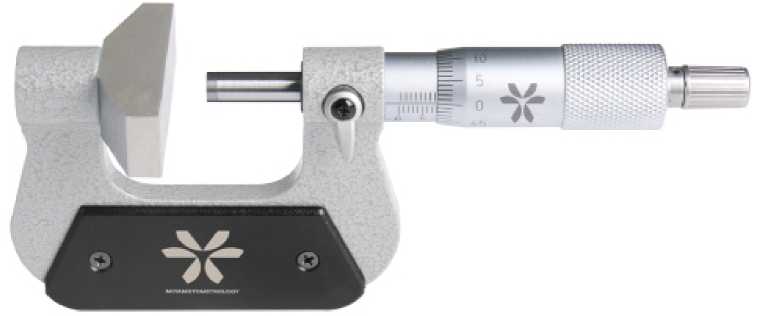

Рисунок 44 - Общий вид микрометров модели 2815
Рисунок 45 - Общий вид микрометров модели 2816 модификации 2816-25
Рисунок 46 - Общий вид микрометров модели 2816 модификации 2816-50

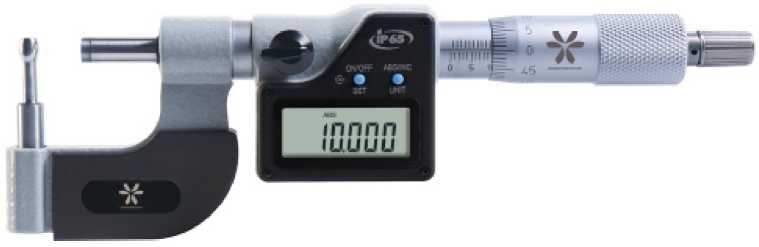

Рисунок 47 - Общий вид микрометров модели 2832

6.5
|
1.5 | |||
|
10 | |||
|
CXI | |||
Рисунок 48 - Варианты исполнений измерительных поверхностей микрометров моделей 2816, 2832




Рисунок 49 - Общий вид цифровых отсчетных устройств
Места нанесения заводского номера
Рисунок 50 - Обозначение мест нанесения заводского номера на микрометры
Таблица 9 -
|
Наименование |
Обозначение |
Количество |
|
Микрометр специальный Miyamotometrology |
_1) |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Установочная мера2) |
- |
1 шт. |
|
Сменные пятки для моделей 2816 и 2832 |
- |
2 шт. |
|
Измерительные наконечники для моделей 2710 и 2730 |
- |
1 комплект |
|
Дополнительные измерительные наконечники для моделей 2811 и 28313) |
- |
по заказу4) |
|
Ключ-отвертка |
- |
1 шт. |
|
Источник питания (батарейка)5) |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Паспорт |
-1) |
1 экз. |
| ||
Таблица 1 - Метрологические характеристики микрометров с отсчетом по шкалам стебля и барабана
|
Модель |
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
Тип измерительных поверхностей |
|
2710 |
2710-25 |
от 0 до 25 |
0,01 |
±4 |
- |
- |
- |
|
2710-50 |
от 25 до 50 |
±4 | |||||
|
2710-75 |
от 50 до 75 |
±5 | |||||
|
2710-100 |
от 75 до 100 |
±5 | |||||
|
2710-125 |
от 100 до 125 |
±6 | |||||
|
2710-150 |
от 125 до 150 |
±6 | |||||
|
2710-175 |
от 150 до 175 |
±7 | |||||
|
2710-200 |
от 175 до 200 |
±7 | |||||
|
2711 |
2711-25 |
от 0 до 25 |
0,01 |
±4 |
- |
- |
А |
|
2711-50 |
от 25 до 50 |
±4 | |||||
|
2711-75 |
от 50 до 75 |
±5 | |||||
|
2711-100 |
от 75 до 100 |
±5 | |||||
|
2711-125 |
от 100 до 125 |
±6 | |||||
|
2711-150 |
от 125 до 150 |
±6 | |||||
|
2711-175 |
от 150 до 175 |
±7 | |||||
|
2711-25В |
от 0 до 25 |
±4 |
В | ||||
|
2711-50В |
от 25 до 50 |
±4 | |||||
|
2712 |
2712-25А |
от 0 до 25 |
0,01 |
±4 |
- |
- |
А |
|
2712-50А |
от 25 до 50 |
±4 | |||||
|
2712-75А |
от 50 до 75 |
±5 | |||||
|
2712-100А |
от 75 до 100 |
±5 | |||||
|
2712-25 |
от 0 до 25 |
±4 |
В | ||||
|
2712-50 |
от 25 до 50 |
±4 | |||||
|
2712-75 |
от 50 до 75 |
±5 | |||||
|
2712-100 |
от 75 до 100 |
±5 | |||||
|
2713 |
2713-25 |
от 0 до 25 |
0,01 |
±4 |
- |
- |
В |
|
2713-50 |
от 25 до 50 |
±4 | |||||
|
2713-75 |
от 50 до 75 |
±5 | |||||
|
2713-100 |
от 75 до 100 |
±5 | |||||
|
2713-125 |
от 100 до 125 |
±6 | |||||
|
2713-150 |
от 125 до 150 |
±6 | |||||
|
2713-175 |
от 150 до 175 |
±7 | |||||
|
2713-25А |
от 0 до 25 |
±4 |
А | ||||
|
2714 |
2714-25А |
от 0 до 25 |
0,01 |
±4 |
- |
- |
А |
|
2714-25 |
от 0 до 25 |
±4 |
0,62) |
В | |||
|
2714-50 |
от 25 до 50 |
±4 | |||||
|
2714-75 |
от 50 до 75 |
±5 | |||||
|
2714-100 |
от 75 до 100 |
±5 |
|
Модель |
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
Тип измерительных поверхностей |
|
2715 |
2715-25А |
от 0 до 25 |
0,01 |
±4 |
- |
1,53) |
А |
|
2715-50А |
от 25 до 50 |
±4 | |||||
|
2715-75А |
от 50 до 75 |
±5 | |||||
|
2715-100А |
от 75 до 100 |
±5 | |||||
|
2715-125А |
от 100 до 125 |
±6 | |||||
|
2715-150А |
от 125 до 150 |
±6 | |||||
|
2715-175А |
от 150 до 175 |
±7 | |||||
|
2715-25 |
от 0 до 25 |
±4 |
- |
В | |||
|
2715-50 |
от 25 до 50 |
±4 | |||||
|
2715-75 |
от 50 до 75 |
±5 | |||||
|
2715-100 |
от 75 до 100 |
±5 | |||||
|
2715-125 |
от 100 до 125 |
±6 | |||||
|
2715-150 |
от 125 до 150 |
±6 | |||||
|
2715-175 |
от 150 до 175 |
±7 | |||||
|
2716 |
2716-25А |
от 0 до 25 |
0,01 |
±6 |
- |
1,53) |
А |
|
2716-50А |
от 25 до 50 |
±6 | |||||
|
2716-25В |
от 0 до 25 |
±6 |
В | ||||
|
2716-50В |
от 25 до 50 |
±6 | |||||
|
2716-25С |
от 0 до 25 |
±6 |
С | ||||
|
2716-50С |
от 25 до 50 |
±6 | |||||
|
2716-25D |
от 0 до 25 |
±6 |
D | ||||
|
2716-50D |
от 25 до 50 |
±6 | |||||
|
2716-25E |
от 0 до 25 |
±6 |
Е | ||||
|
2716-50E |
от 25 до 50 |
±6 | |||||
|
2716-25F |
от 0 до 25 |
±6 |
F | ||||
|
2716-50F |
от 25 до 50 |
±6 | |||||
|
2717 |
2717-25 |
от 0 до 25 |
0,01 |
±4 |
- |
0,6 |
- |
|
2717-50 |
от 25 до 50 |
±4 | |||||
|
2717-75 |
от 50 до 75 |
±5 | |||||
|
2717-100 |
от 75 до 100 |
±5 | |||||
|
2717-125 |
от 100 до 125 |
±6 | |||||
|
2717-150 |
от 125 до 150 |
±6 | |||||
|
2717-175 |
от 150 до 175 |
±7 | |||||
|
2717-200 |
от 175 до 200 |
±7 | |||||
|
2718 |
2718-25 |
от 0 до 25 |
0,01 |
±10 |
2,0 |
0,6 |
- |
|
2718-50 |
от 25 до 50 |
±10 | |||||
|
2718-75 |
от 50 до 75 |
±11 |
3,0 | ||||
|
2718-100 |
от 75 до 100 |
±11 | |||||
|
2719 |
2719-25 |
от 0 до 25 |
0,01 |
±4 |
2,0 |
0,6 |
- |
|
2719-50 |
от 25 до 50 |
±4 | |||||
|
2719-75 |
от 50 до 75 |
±5 |
3,0 | ||||
|
2719-100 |
от 75 до 100 |
±5 |
|
Модель |
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
Тип измерительных поверхностей |
|
2811 |
2811-25 |
от 0 до 25 |
0,01 |
±4 |
- |
- |
- |
|
2811-50 |
от 25 до 50 |
±4 | |||||
|
2811-75 |
от 50 до 75 |
±5 | |||||
|
2811-100 |
от 75 до 100 |
±5 | |||||
|
2811-125 |
от 100 до 125 |
±6 | |||||
|
2811-150 |
от 125 до 150 |
±6 | |||||
|
2811-175 |
от 150 до 175 |
±7 | |||||
|
2812 |
2812-25 |
от 0 до 251) |
0,01 |
±10 |
- |
- |
- |
|
2812-50 |
от 25 до 501) |
±10 | |||||
|
2812-75 |
от 50 до 751) |
±10 | |||||
|
2812-100 |
от 75 до 1001) |
±10 | |||||
|
2812-251 |
от 0 до 251) |
±10 | |||||
|
2812-25А |
от 0 до 251) |
±10 | |||||
|
2812-50А |
от 25 до 501) |
±10 | |||||
|
2812-75А |
от 50 до 751) |
±10 | |||||
|
2812-100А |
от 75 до 1001) |
±10 | |||||
|
2812-251А |
от 0 до 251) |
±10 | |||||
|
2813 |
2813-131 |
от 0 до 13 |
0,01 |
±4 |
- |
- |
- |
|
2813-132 |
от 0 до 13 |
±4 | |||||
|
2813-133 |
от 0 до 13 |
±4 | |||||
|
2814 |
2814-33 |
от 7,6 до 33 |
0,01 |
±5 |
- |
0,63) |
- |
|
2814-50 |
от 25 до 50 |
±5 | |||||
|
2815 |
2815-25 |
от 0 до 25 |
0,01 |
±4 |
- |
2,0 |
- |
|
2815-50 |
от 25 до 50 |
±4 | |||||
|
2816 |
2816-25 |
от 0 до 25 |
0,01 |
±4 |
- |
0,63) |
- |
|
2816-50 |
от 25 до 50 |
±4 |
-
1) Диапазон измерений указан для наружных измерений.
-
2) Допуск плоскостности измерительных поверхностей пятки.
-
3) Допуск плоскостности измерительных поверхностей микрометрического винта.
Таблица 2 - Метрологические характеристики микрометров с отсчетом по шкалам стебля и барабана и цифровым отсчетным устройством
|
Модель |
Модификация |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Допуск плоскостности измерительны х поверхностей, |
Тип измерительны х поверхностей |
|
2730 |
2730-25 |
от 0 до 25 |
0,001 |
±4 |
- |
- |
|
2730-50 |
от 25 до 50 |
±4 | ||||
|
2730-75 |
от 50 до 75 |
±5 |
|
Модель |
Модификация |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
Тип измерительных поверхностей |
|
2730 |
2730-100 |
от 75 до 100 |
0,001 |
±5 |
- |
- |
|
2730-125 |
от 100 до 125 |
±6 | ||||
|
2730-150 |
от 125 до 150 |
±6 | ||||
|
2730-175 |
от 150 до 175 |
±7 | ||||
|
2730-200 |
от 175 до 200 |
±7 | ||||
|
2731 |
2731-25 |
от 0 до 25 |
0,001 |
±4 |
- |
А |
|
2731-50 |
от 25 до 50 |
±4 | ||||
|
2731-75 |
от 50 до 75 |
±5 | ||||
|
2731-100 |
от 75 до 100 |
±5 | ||||
|
2731-125 |
от 100 до 125 |
±6 | ||||
|
2731-150 |
от 125 до 150 |
±6 | ||||
|
2731-175 |
от 150 до 175 |
±7 | ||||
|
2731-25В |
от 0 до 25 |
±4 |
В | |||
|
2731-50В |
от 25 до 50 |
±4 | ||||
|
2732 |
2732-25А |
от 0 до 25 |
0,001 |
±4 |
- |
А |
|
2732-50А |
от 25 до 50 |
±4 | ||||
|
2732-75А |
от 50 до 75 |
±5 | ||||
|
2732-100А |
от 75 до 100 |
±5 | ||||
|
2732-25 |
от 0 до 25 |
±4 |
В | |||
|
2732-50 |
от 25 до 50 |
±4 | ||||
|
2732-75 |
от 50 до 75 |
±5 | ||||
|
2732-100 |
от 75 до 100 |
±5 | ||||
|
2733 |
2733-25А |
от 0 до 25 |
0,001 |
±4 |
- |
А |
|
2733-50А |
от 25 до 50 |
±4 | ||||
|
2733-75А |
от 50 до 75 |
±5 | ||||
|
2733-100А |
от 75 до 100 |
±5 | ||||
|
2733-25 |
от 0 до 25 |
±4 |
В | |||
|
2733-50 |
от 25 до 50 |
±4 | ||||
|
2733-75 |
от 50 до 75 |
±5 | ||||
|
2733-100 |
от 75 до 100 |
±5 | ||||
|
2734 |
2734-25 |
от 0 до 25 |
0,001 |
±4 |
- |
- |
|
2735 |
2735-25А |
от 0 до 25 |
0,001 |
±4 |
1,51) |
А |
|
2735-50А |
от 25 до 50 |
±4 | ||||
|
2735-75А |
от 50 до 75 |
±5 | ||||
|
2735-100А |
от 75 до 100 |
±5 | ||||
|
2735-25 |
от 0 до 25 |
±4 |
- |
В | ||
|
2735-50 |
от 25 до 50 |
±4 | ||||
|
2735-75 |
от 50 до 75 |
±5 | ||||
|
2735-100 |
от 75 до 100 |
±5 | ||||
|
2736 |
2736-25А |
от 0 до 25 |
0,001 |
±6 |
0,61) |
А |
|
2736-25В |
от 0 до 25 |
±6 |
В | |||
|
2736-25С |
от 0 до 25 |
±6 |
С | |||
|
2736-25D |
от 0 до 25 |
±6 |
D |
|
Модель |
Модификация |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
Тип измерительных поверхностей |
|
2737 |
2737-25 |
от 0 до 25 |
0,001 |
±4 |
0,61) |
- |
|
2737-50 |
от 25 до 50 |
±4 | ||||
|
2737-75 |
от 50 до 75 |
±5 | ||||
|
2737-100 |
от 75 до 100 |
±5 | ||||
|
2737-125 |
от 100 до 125 |
±6 | ||||
|
2737-150 |
от 125 до 150 |
±6 | ||||
|
2737-175 |
от 150 до 175 |
±7 | ||||
|
2737-200 |
от 175 до 200 |
±7 | ||||
|
2739 |
2739-25 |
от 0 до 25 |
0,001 |
±4 |
0,62) |
- |
|
2831 |
2831-25 |
от 0 до 25 |
0,001 |
±4 |
- |
- |
|
2831-50 |
от 25 до 50 |
±4 | ||||
|
2831-75 |
от 50 до 75 |
±5 | ||||
|
2831-100 |
от 75 до 100 |
±5 | ||||
|
2831-125 |
от 100 до 125 |
±6 | ||||
|
2831-150 |
от 125 до 150 |
±6 | ||||
|
2831-175 |
от 150 до 175 |
±7 | ||||
|
2832 |
2832-25 |
от 0 до 25 |
0,001 |
±4 |
0,61) |
- |
|
2832-50 |
от 25 до 50 |
±4 | ||||
|
2833 |
2833-33 |
от 7,6 до 33 |
0,001 |
±5 |
0,61) |
- |
|
2833-50 |
от 25 до 50 |
±5 |
-
1) Допуск плоскостности измерительных поверхностей микрометрического винта.
-
2) Допуск плоскостности измерительных поверхностей пятки.
Таблица 3 - Метрологические характеристики микрометров с цифровым отсчетным
устройством
|
Модель |
Модификация |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности, мкм |
допуск параллельност и измерительны х поверхностей, |
Допуск плоскостности измерительны х поверхностей, _____мкм_____ |
|
2738 |
2738-25 |
от 0 до 25 |
0,001 |
±10 |
2,0 |
0,6 |
|
2738-50 |
от 25 до 50 |
±10 | ||||
|
2738-75 |
от 50 до 75 |
±11 |
3,0 | |||
|
2738-100 |
от 75 до 100 |
±11 |
Таблица 4 - Измерительное усилие и колебание измерительного усилия
|
Модель |
Измерительное усилие, Н |
Колебание измерительного усилия, не более, Н |
|
2710, 2711, 2712, 2713, 2714, 2715, 2716, 2717, 2718, 2719, 2730, 2731, 2732, 2733, 2734, 2735, 2736, 2737, 2738, 2739, 2811, 2812 (модификации 2812-25А, 2812-50А, 2812-75А, 2812-100А, 2812-251А), 2814, 2815, 2816, 2831, 2832, 2833 |
от 5 до 10 |
2 |
Таблица 5 - Характеристики установочных мер для микрометров, кроме модели 2812
|
Номинальный размер установочной меры, мм |
Допустимое отклонение длины установочной меры от номинального размера, мкм |
Допуск плоскопараллельности измерительных поверхностей установочной меры, мкм |
|
25 |
±2,0 |
1,0 |
|
50 |
±2,0 |
1,0 |
|
75 |
±3,0 |
1,5 |
|
100 |
±3,0 |
2,0 |
|
125 |
±4,0 |
2,0 |
|
150 |
±4,0 |
2,5 |
|
175 |
±5,0 |
2,5 |
|
Таблица 6 - |
Габаритные разме |
ры и масса микрометров | |
|
Модель |
Модификация |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
2710 |
2710-25 |
200х110х50 |
0,530 |
|
2710-50 |
240х130х50 |
0,680 | |
|
2710-75 |
260х140х50 |
0,735 | |
|
2710-100 |
310х170х60 |
0,990 | |
|
2710-125 |
310х170х60 |
1,325 | |
|
2710-150 |
450х270х70 |
2,185 | |
|
2710-175 |
450х270х70 |
2,355 | |
|
2710-200 |
450х270х70 |
2,495 | |
|
2711 |
2711-25 |
200х100х40 |
0,455 |
|
2711-50 |
220х120х30 |
0,600 | |
|
2711-75 |
250х130х30 |
0,785 | |
|
2711-100 |
320х180х50 |
1,095 | |
|
2711-125 |
340х111х50 |
1,610 | |
|
2711-150 |
370х220х50 |
1,880 | |
|
2711-175 |
420х250х40 |
2,025 | |
|
2711-25В |
200х110х40 |
0,520 | |
|
2711-50В |
240х130х50 |
0,685 | |
|
2712 |
2712-25А |
200х110х50 |
0,515 |
|
2712-50А |
240х130х50 |
0,670 | |
|
2712-75А |
290х170х50 |
0,970 | |
|
2712-100А |
300х180х50 |
1,115 | |
|
2712-25 |
200х110х50 |
0,515 | |
|
2712-50 |
240х130х50 |
0,690 | |
|
2712-75 |
240х230х50 |
0,800 | |
|
2712-100 |
300х180х50 |
1,116 | |
|
Модель |
Модификация |
Габаритные размеры (Длина x Ширина х Высота), мм, не более |
Масса, кг, не более |
|
2713 |
2713-25 |
200x110x50 |
0,520 |
|
2713-50 |
240x130x50 |
0,705 | |
|
2713-75 |
300x170x50 |
1,025 | |
|
2713-100 |
300x170x50 |
1,155 | |
|
2713-125 |
340x190x50 |
1,435 | |
|
2713-150 |
690x490x80 |
6,450 | |
|
2713-175 |
790x520x80 |
7,509 | |
|
2713-25А |
200x110x50 |
0,525 | |
|
2714 |
2714-25А |
240x160x40 |
1,065 |
|
2714-25 |
340x190x50 |
1,105 | |
|
2714-50 |
350x200x50 |
1,245 | |
|
2714-75 |
430x280x50 |
1,825 | |
|
2714-100 |
430x280x50 |
1,765 | |
|
2715 |
2715-25А |
170x90x40 |
0,335 |
|
2715-50А |
200x110x50 |
0,520 | |
|
2715-75А |
230x130x50 |
0,675 | |
|
2715-100А |
290x170x50 |
0,995 | |
|
2715-125А |
310x170x50 |
0,915 | |
|
2715-150А |
340x190x50 |
1,070 | |
|
2715-175А |
370x210x50 |
1,325 | |
|
2715-25 |
170x90x40 |
0,335 | |
|
2715-50 |
200x110x40 |
0,505 | |
|
2715-75 |
300x170x50 |
0,900 | |
|
2715-100 |
290x170x50 |
0,995 | |
|
2715-125 |
310x170x50 |
0,915 | |
|
2715-150 |
340x190x50 |
1,070 | |
|
2715-175 |
370x210x50 |
1,325 | |
|
2716 |
2716-25А |
170x90x40 |
0,335 |
|
2716-50А |
200x110x50 |
0,510 | |
|
2716-25В |
170x90x40 |
0,350 | |
|
2716-50В |
200x110x50 |
0,530 | |
|
2716-25С |
170x90x40 |
0,350 | |
|
2716-50С |
200x110x50 |
0,530 | |
|
2716-25D |
170x90x40 |
0,335 | |
|
2716-50D |
200x110x50 |
0,530 | |
|
2716-25E |
170x90x40 |
0,340 | |
|
2716-50E |
170x90x40 |
0,335 | |
|
2716-25F |
170x90x40 |
0,340 | |
|
2716-50F |
170x90x40 |
0,335 | |
|
2717 |
2717-25 |
170x90x40 |
0,355 |
|
2717-50 |
200x110x40 |
0,510 | |
|
2717-75 |
240x130x50 |
0,670 | |
|
2717-100 |
290x170x50 |
0,980 | |
|
2717-125 |
290x170x50 |
1,150 | |
|
2717-150 |
340x190x60 |
1,560 | |
|
2717-175 |
420x250x50 |
1,975 | |
|
2717-200 |
420x250x50 |
2,160 |
|
Модель |
Модификация |
Габаритные размеры (Длина x Ширина х Высота), мм, не более |
Масса, кг, не более |
|
2718 |
2718-25 |
240x130x50 |
0,575 |
|
2718-50 |
230x130x50 |
0,595 | |
|
2718-75 |
260x140x50 |
0,735 | |
|
2718-100 |
300x180x60 |
0,890 | |
|
2719 |
2719-25 |
170x90x40 |
0,295 |
|
2719-50 |
200x110x40 |
0,395 | |
|
2719-75 |
270x100x40 |
0,490 | |
|
2719-100 |
270x100x40 |
0,515 | |
|
2730 |
2730-25 |
240x130x50 |
0,720 |
|
2730-50 |
290x170x50 |
1,005 | |
|
2730-75 |
310x170x50 |
0,935 | |
|
2730-100 |
340x190x50 |
1,130 | |
|
2730-125 |
370x210x50 |
1,915 | |
|
2730-150 |
420x250x50 |
1,900 | |
|
2730-175 |
430x270x50 |
2,370 | |
|
2730-200 |
450x270x60 |
2,490 | |
|
2731 |
2731-25 |
240x130x50 |
0,655 |
|
2731-50 |
300x170x50 |
1,025 | |
|
2731-75 |
300x170x50 |
1,145 | |
|
2731-100 |
240x130x50 |
1,660 | |
|
2731-125 |
450x270x60 |
2,410 | |
|
2731-150 |
450x270x60 |
2,700 | |
|
2731-175 |
450x270x60 |
3,015 | |
|
2731-25В |
240x130x50 |
0,695 | |
|
2731-50В |
300x170x50 |
1,155 | |
|
2732 |
2732-25А |
240x130x50 |
0,670 |
|
2732-50А |
300x170x50 |
1,000 | |
|
2732-75А |
300x170x50 |
1,160 | |
|
2732-100А |
340x190x60 |
1,665 | |
|
2732-25 |
240x130x50 |
0,660 | |
|
2732-50 |
300x170x50 |
1,160 | |
|
2732-75 |
300x170x50 |
1,120 | |
|
2732-100 |
340x190x60 |
1,350 | |
|
2733 |
2733-25А |
200x110x40 |
0,315 |
|
2733-50А |
300x170x50 |
0,975 | |
|
2733-75А |
300x170x50 |
1,125 | |
|
2733-100А |
340x200x50 |
1,570 | |
|
2733-25 |
240x130x50 |
0,670 | |
|
2733-50 |
300x170x50 |
1,015 | |
|
2733-75 |
300x170x50 |
1,085 | |
|
2733-100 |
340x200x50 |
1,430 | |
|
2734 |
2734-25 |
200x110x50 |
0,400 |
|
2735 |
2735-25А |
200x110x50 |
0,500 |
|
2735-50А |
240x130x50 |
0,665 | |
|
2735-75А |
300x170x50 |
0,900 | |
|
2735-100А |
300x170x50 |
1,070 | |
|
2735-25 |
200x110x50 |
0,490 |
|
Модель |
Модификация |
Габаритные размеры (Длина x Ширина х Высота), мм, не более |
Масса, кг, не более |
|
2735 |
2735-50 |
240x130x50 |
0,600 |
|
2735-75 |
290x180x50 |
0,955 | |
|
2735-100 |
300x170x50 |
1,075 | |
|
2736 |
2736-25А |
200x110x40 |
0,485 |
|
2736-25В |
200x110x40 |
0,490 | |
|
2736-25С |
240x130x50 |
0,590 | |
|
2736-25D |
240x130x50 |
0,610 | |
|
2737 |
2737-25 |
240x130x50 |
0,705 |
|
2737-50 |
300x170x50 |
1,000 | |
|
2737-75 |
300x170x50 |
1,125 | |
|
2737-100 |
340x190x60 |
1,810 | |
|
2737-125 |
340x190x60 |
1,105 | |
|
2737-150 |
340x190x60 |
1,435 | |
|
2737-175 |
420x260x50 |
1,660 | |
|
2737-200 |
430x280x50 |
1,765 | |
|
2738 |
2738-25 |
240x130x50 |
0,705 |
|
2738-50 |
200x110x50 |
0,425 | |
|
2738-75 |
290x170x50 |
0,910 | |
|
2738-100 |
340x190x50 |
1,145 | |
|
2739 |
2739-25 |
200x110x40 |
0,480 |
|
2811 |
2811-25 |
240x130x50 |
0,660 |
|
2811-50 |
290x170x50 |
0,940 | |
|
2811-75 |
340x190x60 |
1,065 | |
|
2811-100 |
300x170x50 |
1,890 | |
|
2811-125 |
450x270x60 |
2,185 | |
|
2811-150 |
450x270x60 |
2,355 | |
|
2811-175 |
450x270x60 |
1,845 | |
|
2812 |
2812-25 |
260x100x40 |
0,405 |
|
2812-50 |
320x120x40 |
0,475 | |
|
2812-75 |
320x120x40 |
0,505 | |
|
2812-100 |
430x140x40 |
0,745 | |
|
2812-251 |
260x100x40 |
0,405 | |
|
2812-25А |
260x100x40 |
0,375 | |
|
2812-50А |
320x120x40 |
0,545 | |
|
2812-75А |
320x120x40 |
0,505 | |
|
2812-100А |
430x140x40 |
0,745 | |
|
2812-251А |
260x100x40 |
0,405 | |
|
2813 |
2813-131 |
170x90x40 |
0,220 |
|
2813-132 |
170x90x40 |
0,212 | |
|
2813-133 |
170x90x40 |
0,205 | |
|
2814 |
2814-33 |
300x180x60 |
0,865 |
|
2814-50 |
330x180x60 |
1,065 | |
|
2815 |
2815-25 |
240x150x90 |
1,010 |
|
2815-50 |
270x150x90 |
1,210 | |
|
2816 |
2816-25 |
170x90x40 |
0,370 |
|
2816-50 |
240x130x40 |
0,645 | |
|
2831 |
2831-25 |
300x170x50 |
0,885 |
|
Модель |
Модификация |
Габаритные размеры (Длина x Ширина х Высота), мм, не более |
Масса, кг, не более |
|
2831 |
2831-50 |
290x170x50 |
1,075 |
|
2831-75 |
340x190x50 |
1,380 | |
|
2831-100 |
340x190x50 |
1,890 | |
|
2831-125 |
450x270x60 |
2,185 | |
|
2831-150 |
450x270x60 |
2,355 | |
|
2831-175 |
450x270x60 |
2,495 | |
|
2832 |
2832-25 |
240x130x50 |
0,615 |
|
2832-50 |
260x140x50 |
0,825 | |
|
2833 |
2833-33 |
300x180x60 |
0,980 |
|
2833-50 |
330x180x60 |
1,180 |
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Степень защиты по ГОСТ 14254-2015^ |
IP65 |
|
Условия эксплуатации:
|
от +15 до +25 80 |
|
1) Только для микрометров моделей 2732, 2733, 2734, 2735, 2736, 2739, 2831, 2832, 2833 с соответствующей отметкой. | |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, условных измерений1) |
50000 |
|
1) Под условным измерением понимают перемещение микрометрического винта до контакта измерительных поверхностей с объектом измерения. При этом перемещение микрометрического винта должно быть не менее 1/3 верхней границы диапазона измерений. | |
