Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства.

Индикатор состоит из корпуса со встроенным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой. Настройка на «ноль» или любое другое деление шкалы производится с помощью подвижного ободка.

К средствам измерений данного типа относятся индикаторы следующих моделей:

• - 7311 - боковые со шкалой, параллельной оси измерительного рычага в среднем положении, с твердосплавным наконечником, повышенной точности измерений;

• - 7321 - боковые со шкалой, параллельной оси измерительного рычага в среднем положении, с твердосплавным наконечником. Модификации отличаются между собой диаметром циферблата;

• - 7322 - боковые со шкалой, параллельной оси измерительного рычага в среднем положении, с удлиненным измерительным рычагом. Модификации отличаются между собой метрологическими характеристиками, длиной вылета измерительного рычага и материалом измерительного наконечника: твердосплавный (модификация 7322-08) и рубиновый (модификация 7322-08А);

• - 7323 - торцевые со шкалой, перпендикулярной оси измерительного рычага в среднем положении, с твердосплавным наконечником;

• - 7324 - боковые со шкалой, расположенной под углом к оси измерительного рычага в среднем положении, с твердосплавным наконечником;

• - 7325 - боковые со шкалой, расположенной под углом к оси измерительного рычага в среднем положении, с твердосплавным наконечником, с увеличенным диапазоном измерений;

• - 7326 - боковые со шкалой, параллельной оси измерительного рычага в среднем положении, с твердосплавным наконечником. Модификации отличаются между собой диаметром циферблата;

• - 7331 - боковые со шкалой, параллельной оси измерительного рычага в среднем положении, с твердосплавным наконечником, повышенной точности измерений. Модификации отличаются между собой метрологическими характеристиками, диаметром циферблата;

• - 7332 - боковые со шкалой, параллельной оси измерительного рычага в среднем положении, с твердосплавным наконечником, повышенной точности измерений. Модификации отличаются между собой диаметром циферблата.

Индикаторы отличаются между собой диапазонами измерений, ценой деления, длиной измерительного рычага, диаметром циферблата, внешним видом, материалом изготовления измерительного наконечника (твердосплавный или рубиновый).

Индикаторы устанавливаются в стойки, штативы или другие устройства с помощью державки (модель 7325) или зажимного устройства с пазом типа «ласточкин хвост».

Конструкция индикаторов обеспечивает возможность поворота измерительного рычага в пределах ±90° от его среднего положения и неизменность установленного положения в процессе измерения.

Все модели индикаторов имеют возможность проводить измерения в двух направлениях.

Модель указана на футляре, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель индикатора.

Товарный знак "        наносится на паспорт индикаторов типографским методом и на

циферблат индикаторов краской или методом лазерной маркировки.

Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, наносится на боковую поверхность корпуса индикатора лазерной маркировкой в местах, указанных на рисунке 10.

Общий вид индикаторов указан на рисунках 1 - 9.

Возможность нанесения знака поверки на средство измерений отсутствует. Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

Цвета корпуса и циферблата отсчетного устройства могут отличаться от представленных на рисунках и не влияют на метрологические характеристики индикаторов.

Рисунок 1 - Общий вид индикаторов модели 7311

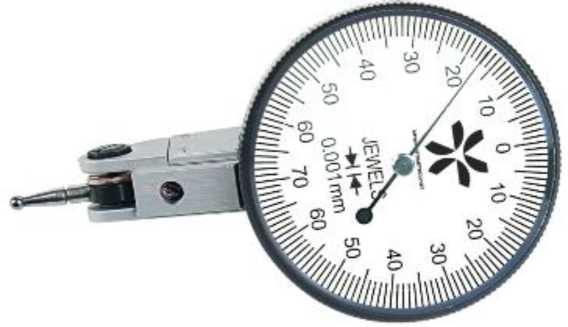

Рисунок 2 - Общий вид индикаторов модели 7321

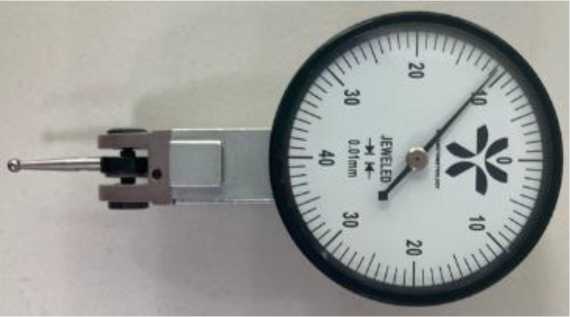

Рисунок 3 - Общий вид индикаторов модели 7322

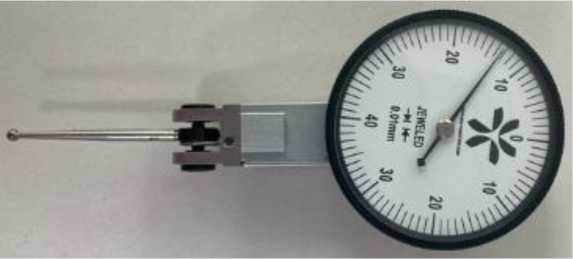

Рисунок 4 - Общий вид индикаторов модели 7323

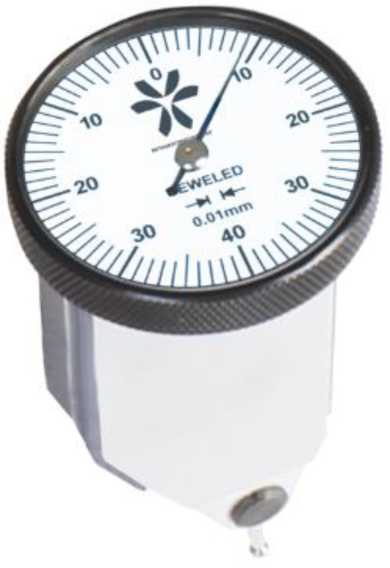

Рисунок 5 - Общий вид индикаторов модели 7324

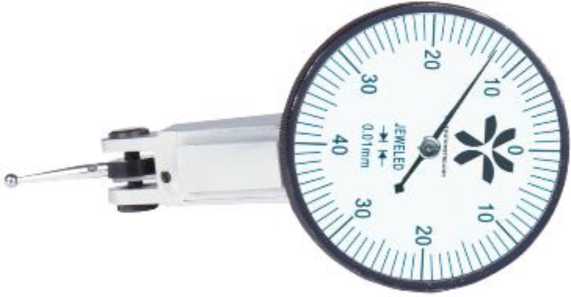

Рисунок 6 - Общий вид индикаторов модели 7325

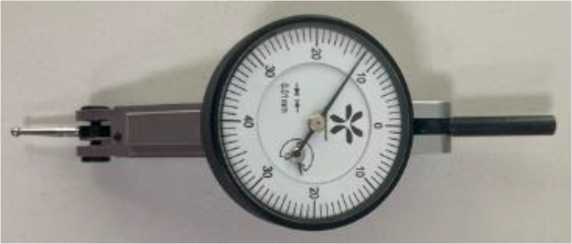

Рисунок 7 - Общий вид индикаторов модели 7326

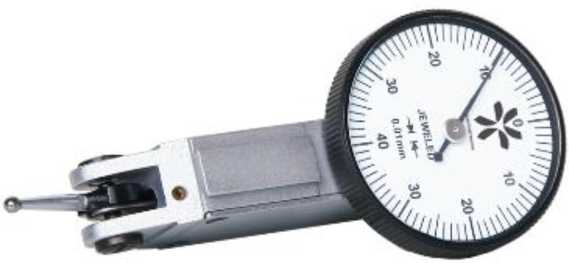

Рисунок 8 - Общий вид индикаторов модели 7331

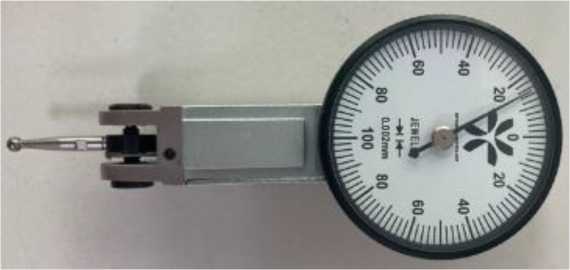

Рисунок 9 - Общий вид индикаторов модели 7332

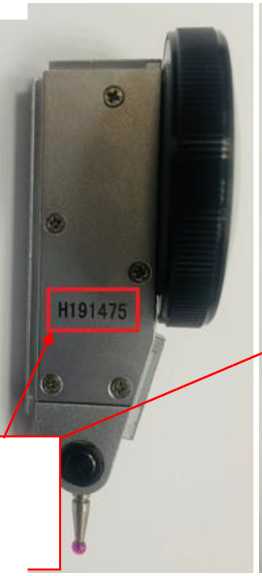

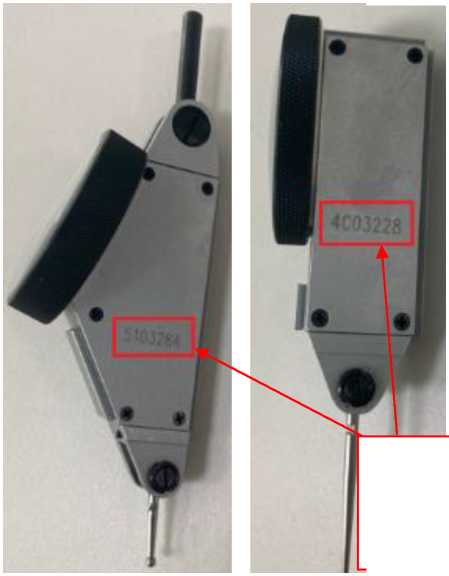

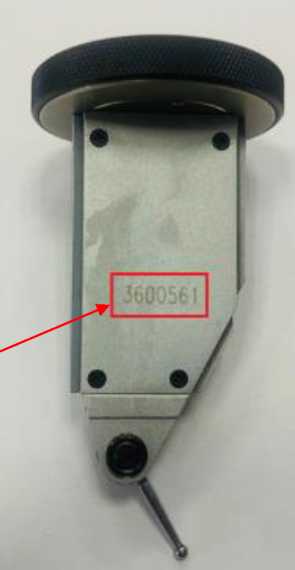

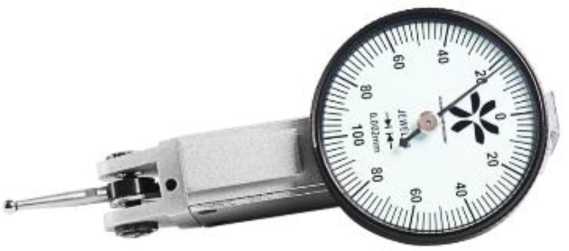

Рисунок 10 - Общий вид места нанесения заводского номера

Места

нанесения

заводского

номера

Таблица 6 -

Таблица 1 - Основные метрологические характеристики индикаторов

Продолжение таблицы 1

Таблица 2 - Измерительное усилие индикаторов и усилие поворота измерительного рычага

Таблица 3 - Основные технические характеристики индикаторов

Таблица 4 - Условия эксплуатации

Таблица 5 - Показатели надежности
