Наименование

Обозначение

Количество

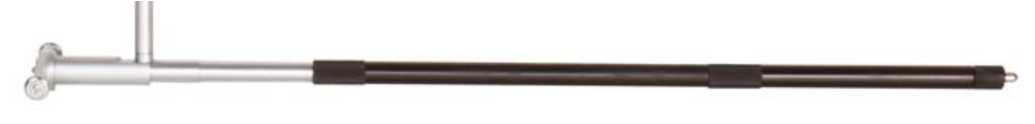

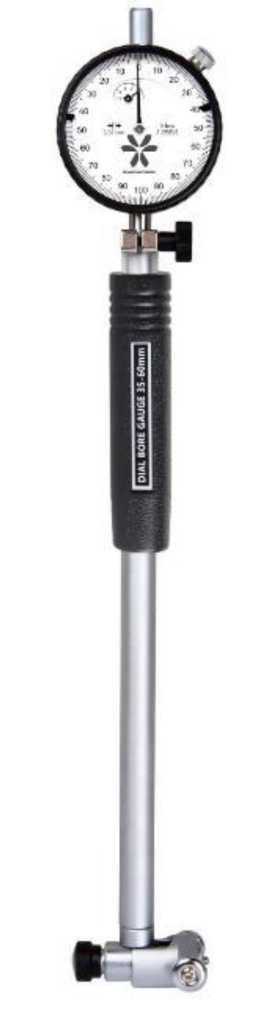

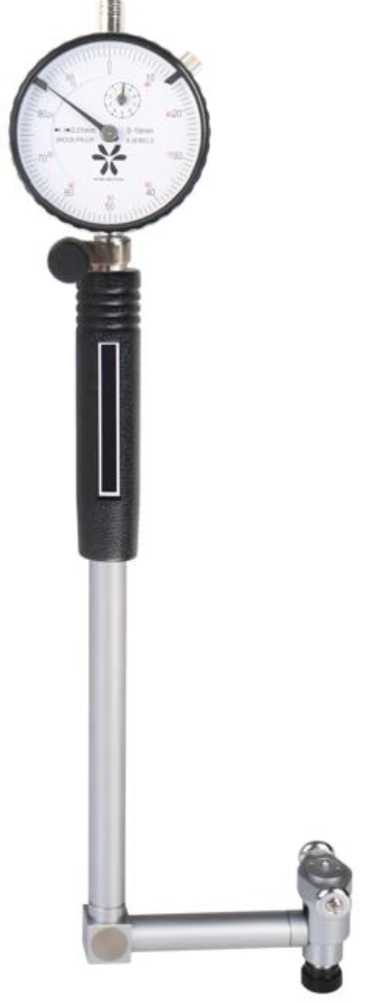

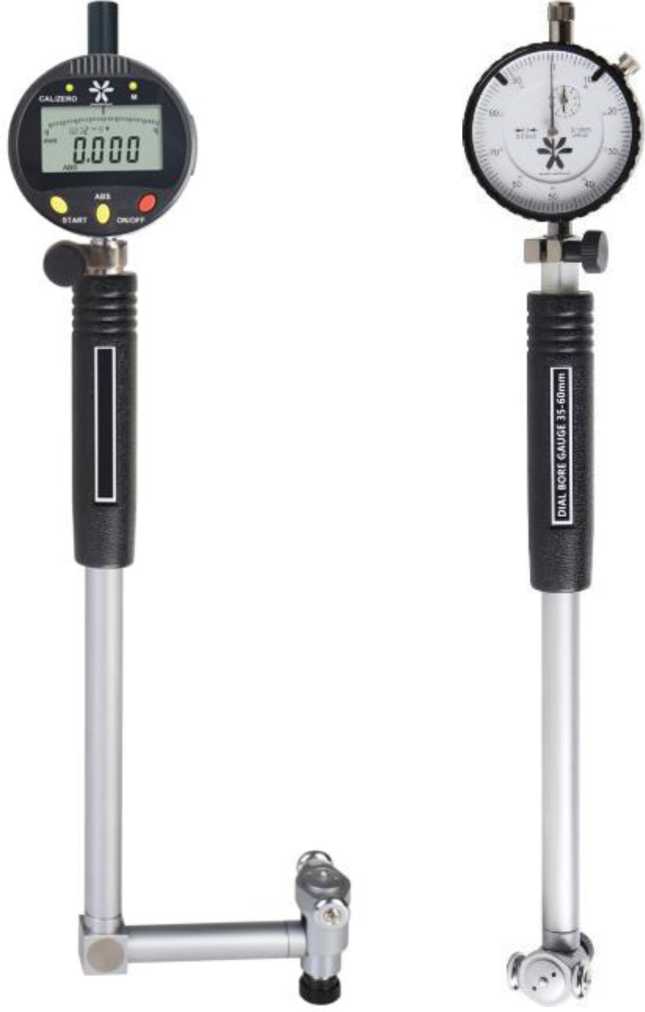

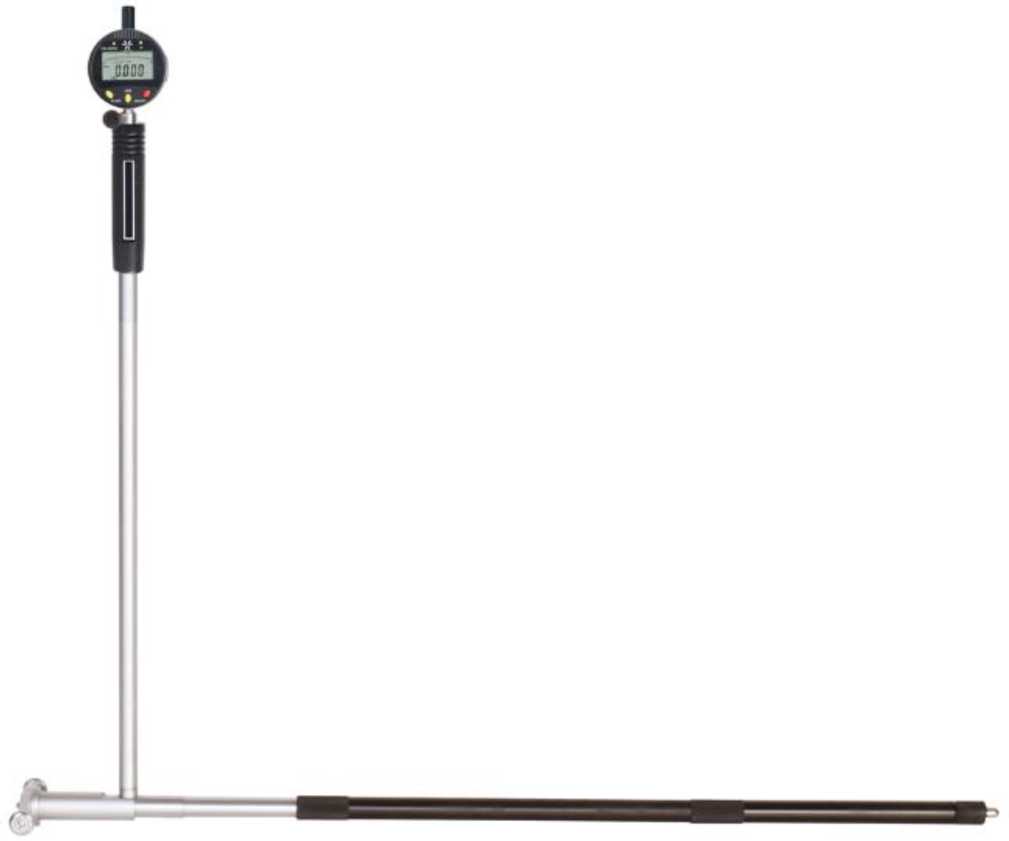

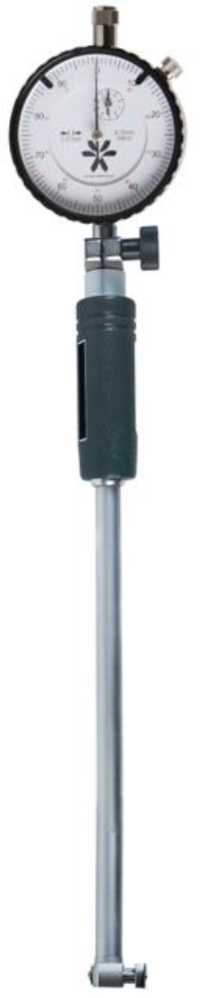

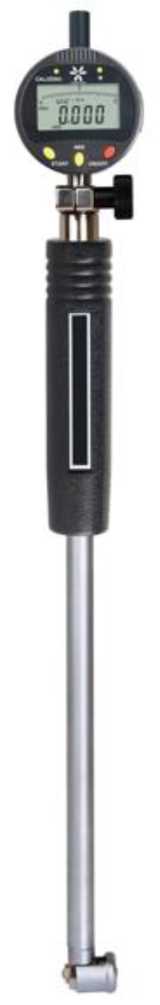

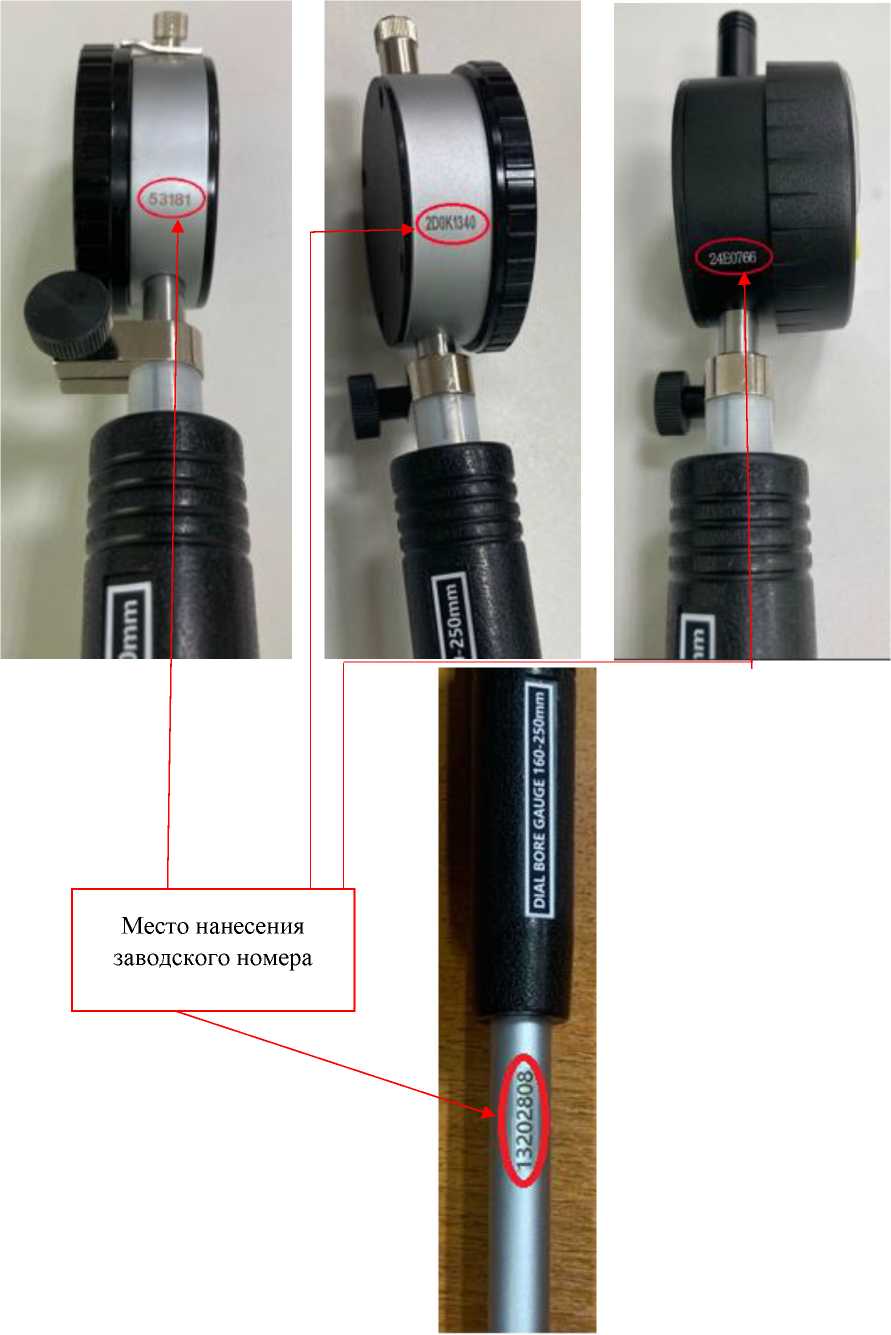

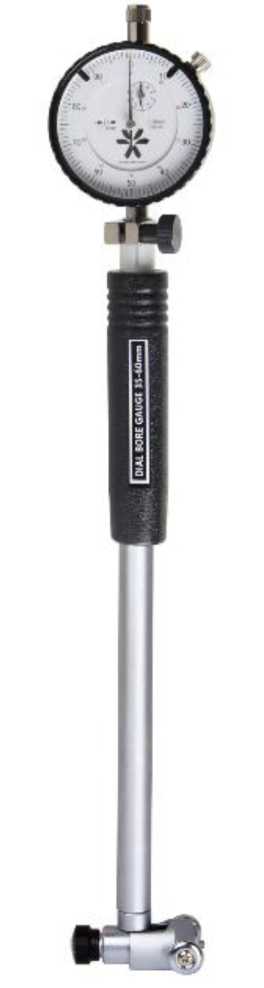

Нутромер индикаторный Miyamotometrology ¹⁾¹

-

1 шт.

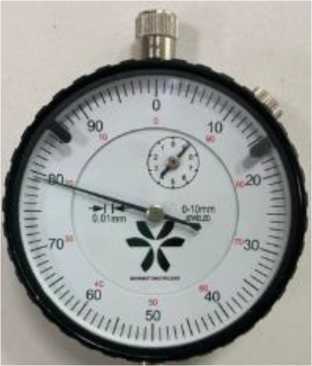

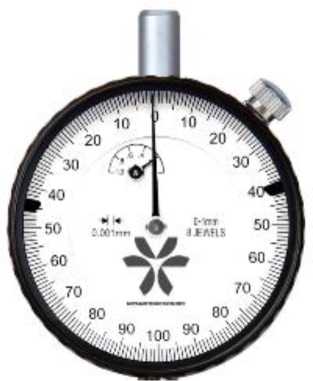

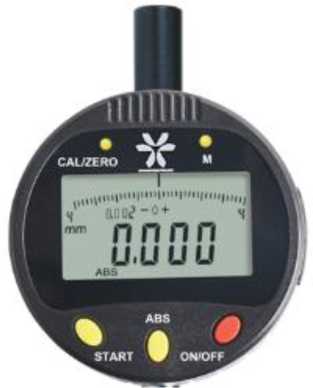

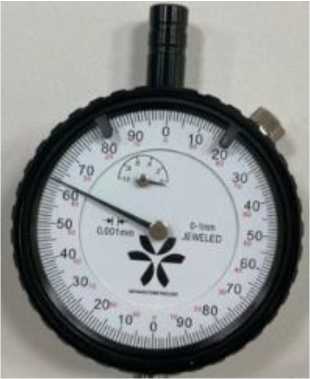

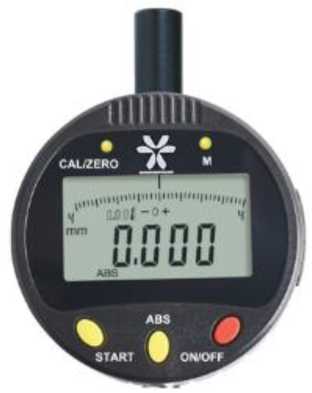

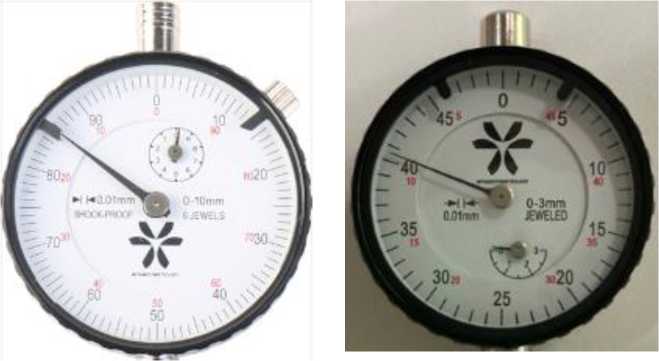

Отсчетное устройство Miyamotometrology ²⁾

-

1 шт.

Сменные измерительные стержни

-

1 комплект

Удлинитель ³⁾

-

1 комплект ⁴⁾

Шайбы

-

1 комплект

Ключ ⁵⁾

-

1 шт.

Наименование

Обозначение

Количество

Источник питания (батарейка) ⁶⁾

-

1 шт.

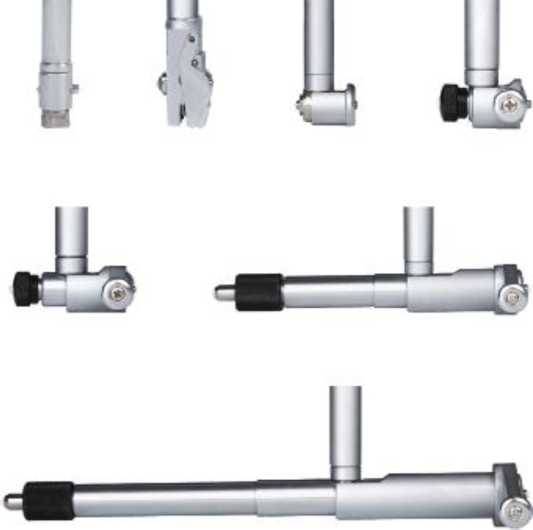

Сменная ножка для диапазона измерений 35-50 мм ⁷⁾

-

1 шт.

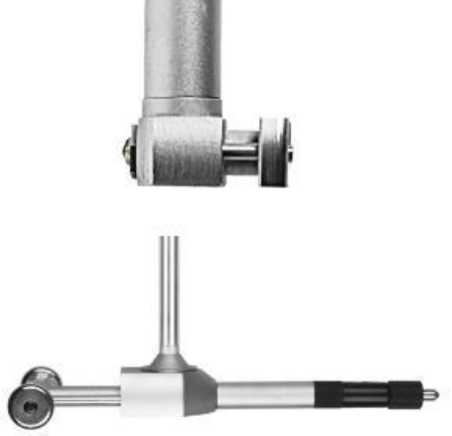

Сменные державки

-

2 шт. ⁸⁾

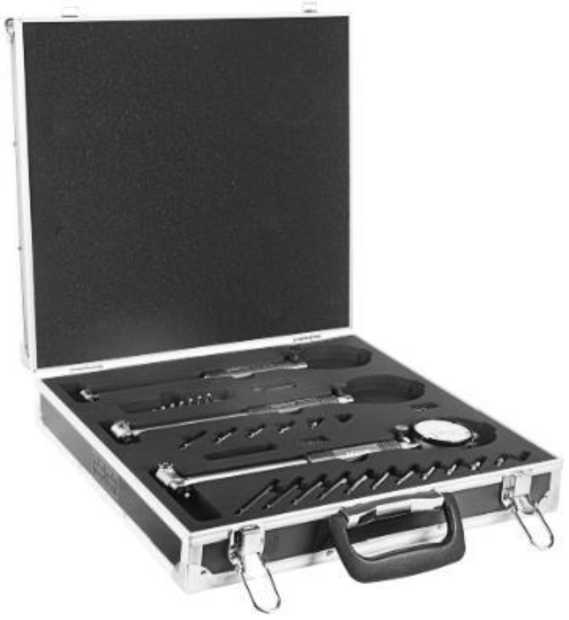

Футляр

-

1 шт.

Паспорт ¹⁾

-

1 экз.

• ¹⁾ - модель и модификация в соответствии с заказом;

• ²⁾ - отсчетное устройство в зависимости от модели;

• ³⁾ - для нутромеров с верхним пределом диапазона измерений 160 мм и больше;

• ⁴⁾ - количество удлинителей в комплекте зависит от диапазона измерений нутромера (от 1 до 4 шт.);

• ⁵⁾ - для нутромеров с верхним пределом диапазона измерений до 35 мм;

• ⁶⁾ - только для нутромеров с цифровым отсчётным устройством;

• ⁷⁾ - для нутромеров модели 5241 модификации 5241-160;

• ⁸⁾ - для нутромеров модели 5241 модификации 5241-160А.

Модель

Модификация

Диапазон измерений, мм

Цена деления отсчетного устройства, мм

Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм

Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мм

Размах показаний, мкм, не более

Наименьшее перемещение измерительного стержня, мм

Измерительное усилие, Н

Измерительное усилие центрирующего мостика, Н

5241

5241-160

от 35 до 50

0,01

±0,018

0,003

3

1,0

от 2 до 5

от 4 до 9

от 50 до 160

±0,018

0,003

3

1,6

от 2 до 6

от 6 до 10

5241-160А

от 18 до 35

±0,015

0,003

3

1,0

от 2 до 4

от 4 до 8

от 35 до 60

±0,018

0,003

3

1,0

от 2 до 5

от 4 до 9

от 50 до 160

±0,018

0,003

3

1,6

от 2 до 6

от 6 до 10

Модель

Модификация

Диапазон измерений, мм

Шаг дискретности отсчетного устройства, мм

Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм

Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мм

Размах показаний, мкм, не более

Наименьшее перемещение измерительного стержня, мм

Измерительное усилие, Н

Измерительное усилие центрирующего мостика, Н

5411

5411-10

от 6 до 10

0,001

±0,005

-

2

0,6

от 2 до 4

-

5411-18

от 10 до 18

±0,005

0,002

2

0,8

от 4 до 8

5411-35

от 18 до 35

±0,006

0,002

2

0,8

от 2 до 5

от 4 до 9

5411-60

от 35 до 60

±0,007

0,002

2

0,8

от 2 до 6

от 6 до 10

5411-100

от 50 до 100

±0,007

0,002

2

0,8

5411-160

от 50 до 160

±0,007

0,002

2

0,8

5411-160А

от 100 до 160

±0,007

0,002

2

0,8

5411-250

от 160 до 250

±0,007

0,003

2

0,8

от 3 до 7

от 8 до 12

5411-450

от 250 до 450

±0,007

0,003

2

0,8

Модель

Модификация

Диапазон измерений, мм

Шаг дискретности отсчетного устройства, мм

Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм

Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мм

Размах показаний, мкм, не более

Наименьшее перемещение измерительного стержня, мм

Измерительное усилие, Н

Измерительное усилие центрирующего мостика, Н

5412

5412-10

от 6 до 10

0,002

±0,012

-

3

0,6

от 2 до 4

-

5412-18

от 10 до 18

±0,012

0,003

3

0,8

от 4 до 8

5412-35

от 18 до 35

±0,015

0,003

3

1,0

от 2 до 5

от 4 до 9

5412-60

от 35 до 60

±0,018

0,003

3

1,0

от 2 до 6

от 6 до 10

5412-100

от 50 до 100

±0,018

0,003

3

1,6

5412-160

от 50 до 160

±0,018

0,003

3

1,6

5412-160А

от 100 до 160

±0,018

0,003

3

1,6

5412-250

от 160 до 250

±0,018

0,003

3

1,6

от 3 до 7

от 8 до 12

5412-450

от 250 до 450

±0,018

0,005

3

1,6

Модель

Модификация

Диапазон измерений, мм

Цена деления отсчетного устройства, мм

Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм

Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мм

Размах показаний, мкм, не более

Наименьшее перемещение измерительного стержня, мм

Измерительное усилие, Н

Измерительное усилие центрирующего мостика, Н

5441

5441-35

от 18 до 35

0,01

±0,015

0,003

3

1,0

от 2 до 5

от 4 до 9

5441-60

от 35 до 60

±0,018

0,003

3

1,0

от 2 до 6

от 6 до 10

5441-100

от 50 до 100

±0,018

0,003

3

1,6

5441-160

от 50 до 160

±0,018

0,003

3

1,6

5441-160А

от 100 до 160

±0,018

0,003

3

1,6

5441-250

от 160 до 250

±0,018

0,003

3

1,6

от 3 до 7

от 8 до 12

5441-450

от 250 до 450

±0,018

0,005

3

1,6

Модель

Модификация

Диапазон измерений, мм

Цена деления отсчетного устройства, мм

Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм

Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мм

Размах показаний, мкм, не более

Наименьшее перемещение измерительного стержня, мм

Измерительное усилие, Н

Измерительное усилие центрирующего мостика, Н

5442

5442-10

от 6 до 10

0,001

±0,005

-

2

0,6

от 2 до 4

-

5442-18

от 10 до 18

±0,005

0,002

2

0,8

от 4 до 8

5442-35

от 18 до 35

±0,006

0,002

2

0,8

5442-60

от 35 до 60

±0,007

0,002

2

0,8

от 2 до 6

5442-100

от 50 до 100

±0,007

0,002

2

0,8

от 6 до 10

5442-160

от 50 до 160

±0,007

0,002

2

0,8

5442-160А

от 100 до 160

±0,007

0,002

2

0,8

5442-250

от 160 до 250

±0,007

0,003

2

0,8

от 3 до 7

от 8 до 12

5442-450

от 250 до 450

±0,007

0,003

2

0,8

Модель

Модификация

Диапазон измерений, мм

Цена деления отсчетного устройства, мм

Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм

Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мм

Размах показаний, мкм, не более

Наименьшее перемещение измерительного стержня, мм

Измерительное усилие, Н

Измерительное усилие центрирующего мостика, Н

5443

5443-50

от 18 до 50

0,01

±0,015

0,003

3

1,5

от 2 до 5

от 4 до 9

5443-100

от 30 до 100

±0,018

0,003

3

1,8

от 2 до 6

от 6 до 10

5443-100А

от 50 до 100

±0,018

0,003

3

4,0

5443-160

от 100 до 160

±0,018

0,003

3

4,0

5443-250

от 160 до 250

±0,018

0,003

3

3,0

от 3 до 7

от 8 до 12

5443-300

от 100 до 300

±0,018

0,005

3

4,0

5443-450

от 250 до 450

±0,018

0,005

3

6,0

5443-700

от 450 до 700

±0,022

0,005

3

8,0

от 4 до 8

от 8 до 14

5443-1000

от 700 до 1000

±0,022

0,005

3

8,0

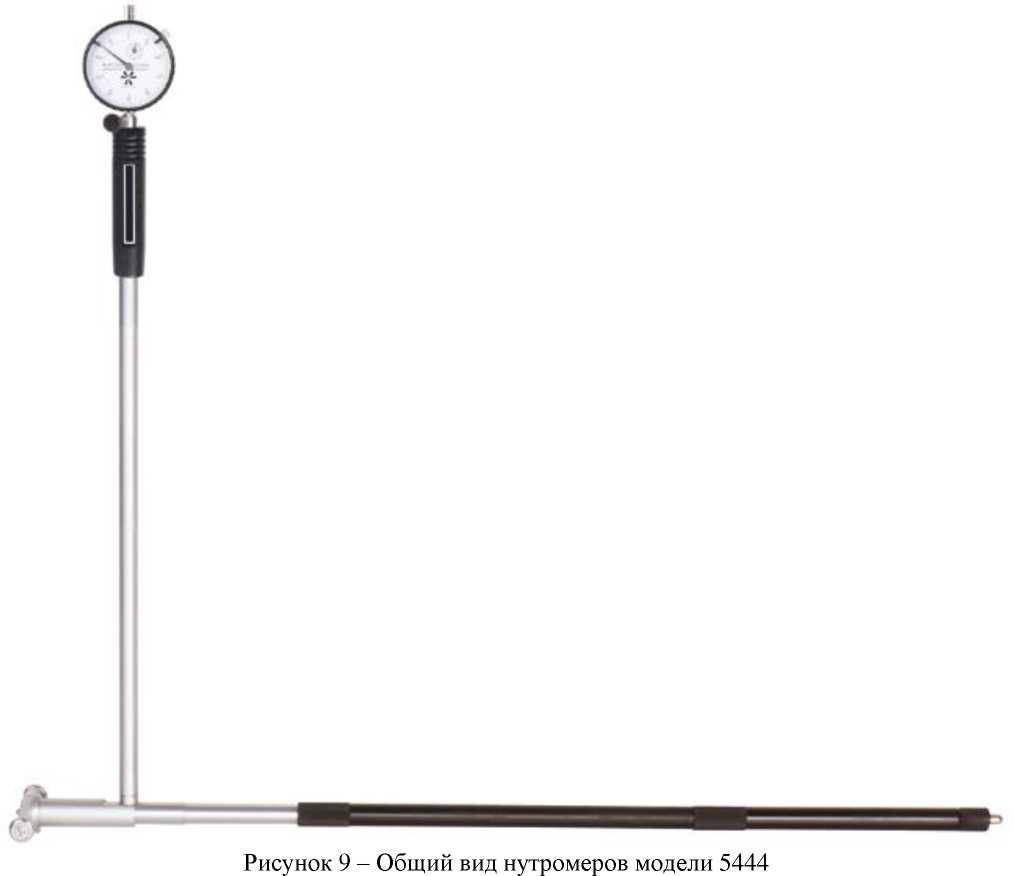

Модель

Модификация

Диапазон измерений, мм

Цена деления отсчетного устройства, мм

Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм

Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мм

Размах показаний, мкм, не более

Наименьшее перемещение измерительного стержня, мм

Измерительное усилие, Н

Измерительное усилие центрирующего мостика, Н

5444

5444-800

от 400 до 800

0,01

±0,025

0,005

3

1,6

от 3 до 7

от 8 до 12

Модель

Модификация

Габариты (Длина ^х Ширина ^х Высота), мм, не более

Масса, кг, не более

Наибольшая глубина измерений, мм, не более

5241

5241-160

390x170x50

1,365

141

5241-160А

530x360x60

3,005

141

5411

5411-10

260x140x60

0,755

48

5411-18

310x170x60

0,920

105

5411-35

430x170x70

1,140

141

5411-60

430x170x70

1,220

141

5411-100

430x170x70

1,320

141

5411-160

430x170x70

1,440

141

5411-160А

430x170x70

1,365

141

5411-250

580x210x110

3,360

400

5411-450

580x310x120

4,920

400

5412

5412-10

310x180x60

0,900

48

5412-18

430x170x70

1,155

105

5412-35

430x170x70

1,250

141

5412-60

430x170x70

1,265

141

5412-100

430x170x70

1,320

141

5412-160

430x170x70

1,365

141

5412-160А

430x170x70

1,365

141

5412-250

580x210x110

3,360

400

5412-450

580x310x120

4,920

400

5413

5413-800

580x310x140

4,535

391

5414

5414-60

430x170x70

1,215

141

5414-160

430x170x70

1,325

141

5414-250

580x210x110

3,140

391

5414-450

580x310x120

4,320

391

5441

5441-10

260x140x50

0,625

48

5441-18

310x170x50

0,765

105

5441-35

390x150x50

0,995

141

5441-60

390x150x50

1,055

141

5441-100

390x150x50

1,170

141

5441-160

390x150x50

1,160

141

5441-160А

430x170x70

1,495

141

5441-250

580x210x110

3,190

400

5441-450

580x310x120

4,100

400

5442

5442-10

260x140x50

0,795

48

5442-18

310x170x50

0,780

105

5442-35

390x150x50

1,185

141

5442-60

390x150x50

1,300

141

5442-100

390x150x50

1,370

141

5442-160

390x150x50

1,435

141

5442-160А

430x170x70

2,250

141

5442-250

580x210x110

3,050

400

5442-450

580x310x120

3,930

400

Модель

Модификация

Габариты (Длина ^х Ширина ^х Высота), мм, не более

Масса, кг, не более

Наибольшая глубина измерений, мм, не более

5443

5443-50

430x170x70

1,165

150

5443-100

430x170x70

1,280

150

5443-100А

430x170x70

1,380

200

5443-160

430x170x70

1,480

300

5443-250

580x210x110

3,360

250

5443-300

580x210x110

4,520

400

5443-450

580x210x110

4,920

500

5443-700

690x280x150

5,060

500

5443-1000

690x280x150

5,210

500

5444

5444-800

580x330x140

5,170

391

5445

5445-60

430x170x70

1,250

141

5445-160

430x170x70

1,530

141

5445-250

580x210x110

3,140

391

5445-450

580x310x120

4,320

391

Наименование xарактеристики

Значение

Условия эксплуатации

• - температура окружающего воздуxа, °С

• - относительная влажность воздуxа при температуре 25 °С, %, не более

от +15 до +25

80

Наименование xарактеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ с диапазоном измерений до 18 мм, условный измерений ^!), не менее

35000

Средняя наработка на отказ с диапазоном измерений свыше 18 мм, условные измерений ¹⁾, не менее

45000

¹⁾ Под условным измерением понимают однократное возвратно-поступательное движение подвижного измерительного стержня нутромера на величину нормируемого наименьшего перемещения измерительного стержня.
