Номер по Госреестру СИ: 96445-25
96445-25 Индикаторы цифровые
(Miyamotometrology)
Назначение средства измерений:
Индикаторы цифровые Miyamotometrology (далее по тексту индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

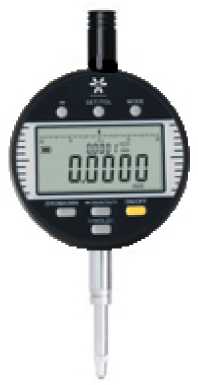

Внешний вид.
Индикаторы цифровые
Рисунок № 1

Внешний вид.
Индикаторы цифровые
Рисунок № 2

Внешний вид.

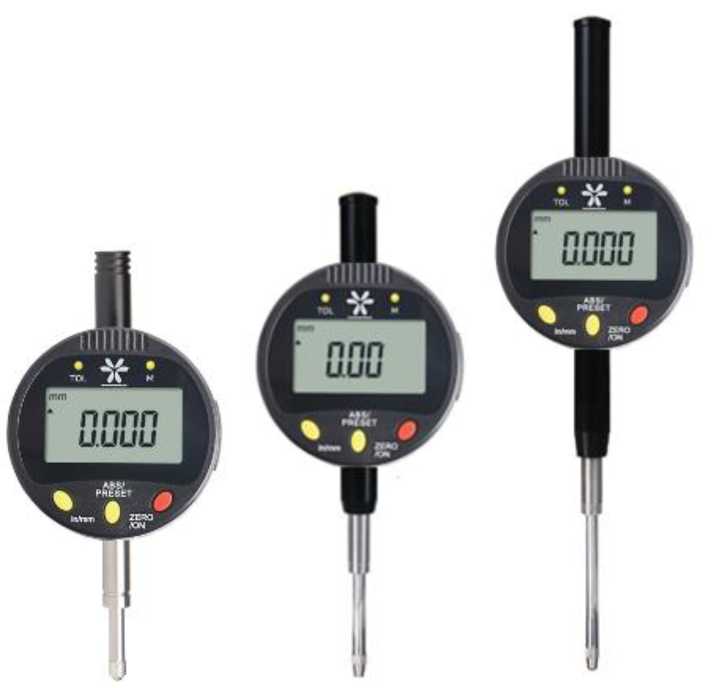

Индикаторы цифровые
Рисунок № 3

Внешний вид.
Индикаторы цифровые

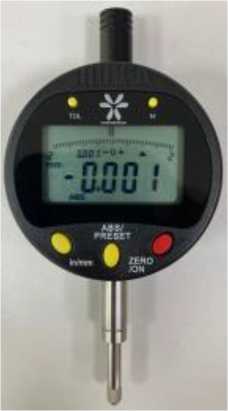

Рисунок № 4

Внешний вид.

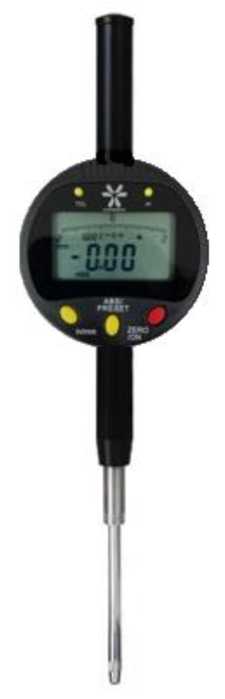

Индикаторы цифровые
Рисунок № 5

Внешний вид.
Индикаторы цифровые

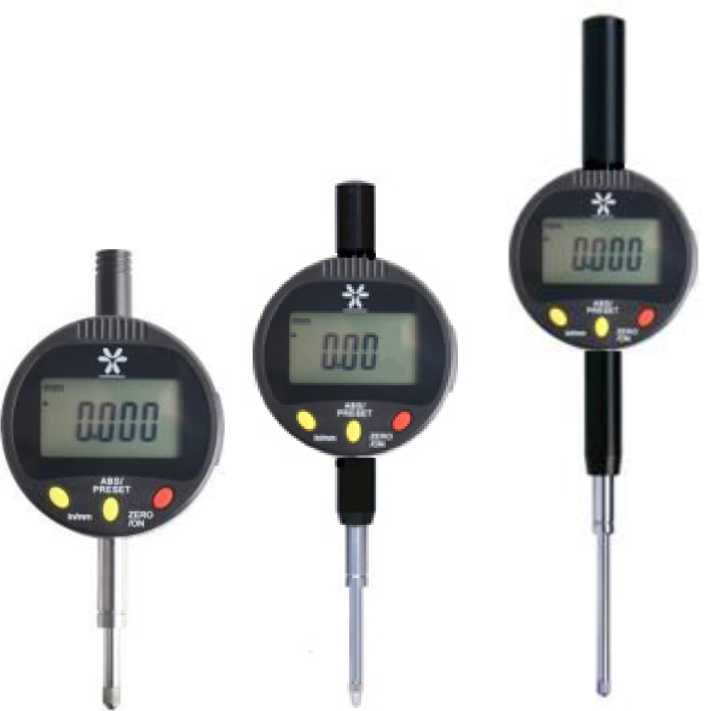

Рисунок № 6

Внешний вид.
Индикаторы цифровые
Рисунок № 7

Внешний вид.
Индикаторы цифровые
Рисунок № 8

Внешний вид.

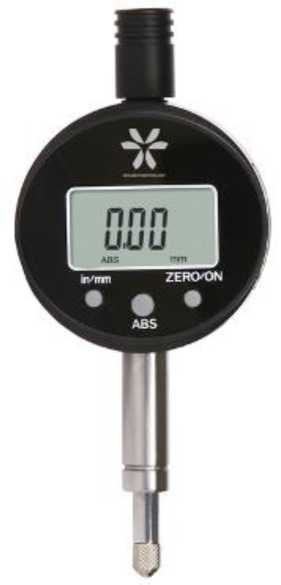

Индикаторы цифровые
Рисунок № 9

Внешний вид.

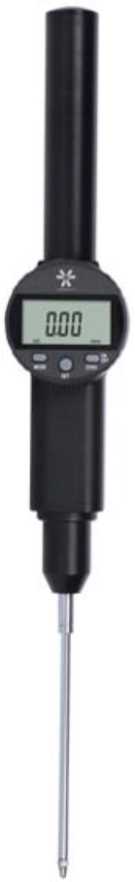

Индикаторы цифровые
Рисунок № 10
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства индикаторов на заводе-изготовителе во время производственного цикла. Конструкция индикаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8 «Порядок работы и техническое обслуживание» паспорта индикаторов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 1Д0-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.
ТУ 015-2024 «Индикаторы цифровые Miyamotometrology. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ИНСТРУМЕНТ»
(ООО «ИНСТРУМЕНТ»)
ИНН 5263052431
Адрес юридического лица: 603124, Россия, г. Нижний Новгород, Базовый проезд, д. 1, помещение 1
Тел: + 7 (831) 432-53-04
E-mail: info@instrumentgroup.ru
Web-сайт: www.instrument52.ru
Изготовитель
Общество с ограниченной ответственностью «ИНСТРУМЕНТ»(ООО «ИНСТРУМЕНТ»)
ИНН 5263052431
Адрес юридического лица: 603124, Россия, г. Нижний Новгород, Базовый проезд, д. 1, помещение 1
Производственная площадка: Hunan Temec Electromechanical Co, Ltd.
Адрес: No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129 China
Тел: + 7 (831) 432-53-04
E-mail: info@instrumentgroup.ru
Web-сайт: www.instrument52.ru
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. Муниципальный округ Новогиреево,
ул. Кусковская, д. 20А, этаж/помещ./ком. MaHcapga/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Правообладатель
Общество с ограниченной ответственностью «ИНСТРУМЕНТ»(ООО «ИНСТРУМЕНТ»)
ИНН 5263052431
Адрес юридического лица: 603124, Россия, г. Нижний Новгород, Базовый проезд, д. 1, помещение 1
Тел: + 7 (831) 432-53-04
E-mail: info@instrumentgroup.ru
Web-сайт: www.instrument52.ru
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональные изменения напряжения в электрической схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства.
Индикаторы представляют собой корпус с жидкокристаллическим экраном для отображения результатов измерений, гильзы, измерительного стержня и измерительного наконечника.
Индикаторы изготавливаются следующих моделей:
-
- 7111, 7121 - с двумя задними крышками в комплекте: с ушком для крепления и без ушка. Индикаторы выпускаются с нормированным измерительным усилием и с регулируемым полем допуска. Индикаторы отличаются между собой шагом дискретности;
-
- 7112, 7122 - с двумя задними крышками в комплекте: с ушком для крепления и без ушка. Индикаторы выпускаются с нормированным измерительным усилием, с возможностью аналогового считывания показаний и с регулируемым полем допуска. Индикаторы отличаются между собой шагом дискретности;
-
- 7113, 7123 - с двумя задними крышками в комплекте: с ушком для крепления и без ушка. Индикаторы выпускаются с нормированным измерительным усилием. Индикаторы отличаются между собой шагом дискретности;
-
- 7114, 7131 - с функцией отслеживания минимального значения для определения диаметра. Модель предназначена для использования в нутромерах. Индикаторы выпускаются с нормированным измерительным усилием и возможностью аналогового считывания показаний. Индикаторы отличаются между собой шагом дискретности;
-
- 7115, 7125 - водонепроницаемые, с двумя задними крышками в комплекте: с ушком для крепления и без ушка. Индикаторы выпускаются с нормированным измерительным усилием и с регулируемым полем допуска, индикаторы модификаций 7115-10 и 7125-10 со степенью защиты IP65, модификаций 7115-25, 7115-50, 7125-25 и 7125-50 - со степенью защиты IP54. Индикаторы отличаются между собой шагом дискретности;
-
- 7116, 7126 - компактные. Индикаторы выпускаются с нормированным
измерительным усилием. Индикаторы отличаются между собой шагом дискретности;
-
- 7117, 7127 - с удлиненным измерительным стержнем, с двумя задними крышками в комплекте: с ушком для крепления и без ушка. Индикаторы выпускаются с нормированным измерительным усилием и с регулируемым полем допуска. Индикаторы отличаются между собой шагом дискретности;
-
- 7118, 7132 - с двумя задними крышками в комплекте: с ушком для крепления и без ушка. Индикаторы выпускаются с нормированным измерительным усилием, с возможностью аналогового считывания показаний и с регулируемым полем допуска. Дисплей индикаторов может поворачиваться на угол 320°. Индикаторы отличаются между собой шагом дискретности;
-

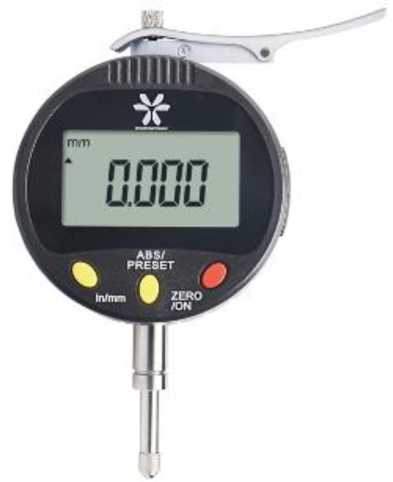

- 7119, 7128 - с рычагом подъема измерительного стержня. Индикаторы выпускаются с нормированным измерительным усилием. Индикаторы отличаются между собой шагом дискретности;
-
- 7143, 7144, 7151, 7152 - с рычагом подъема измерительного стержня. Индикаторы выпускаются с нормированным измерительным усилием, с возможностью аналогового считывания показаний, регулируемым шагом дискретности и с регулируемым полем допуска. Дисплей индикаторов может поворачиваться на угол 320°. Индикаторы отличаются между собой диапазоном измерения, шагом дискретности.
Индикаторы оснащены функцией автоматического отключения питания, кроме моделей 7143, 7144, 7151, 7152.
Питание индикаторов осуществляется от встроенного источника питания (батареи), кроме индикаторов моделей 7143, 7144, 7151, 7152. У этих моделей питание осуществляется от аккумуляторной батареи.
Модель указана на футляре, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель индикатора.

Товарный знак наносится на паспорт индикаторов типографским методом, на
корпус и/или заднюю крышку индикатора краской, лазерной маркировкой или с помощью наклейки.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится краской или лазерной маркировкой в местах, указанных на рисунке 12.
Цвет корпуса и кнопок управления цифрового отсчетного устройства не влияет на метрологические характеристики индикатора и могут быть изменены изготовителем.
Возможность нанесения знака поверки на средство измерений отсутствует.

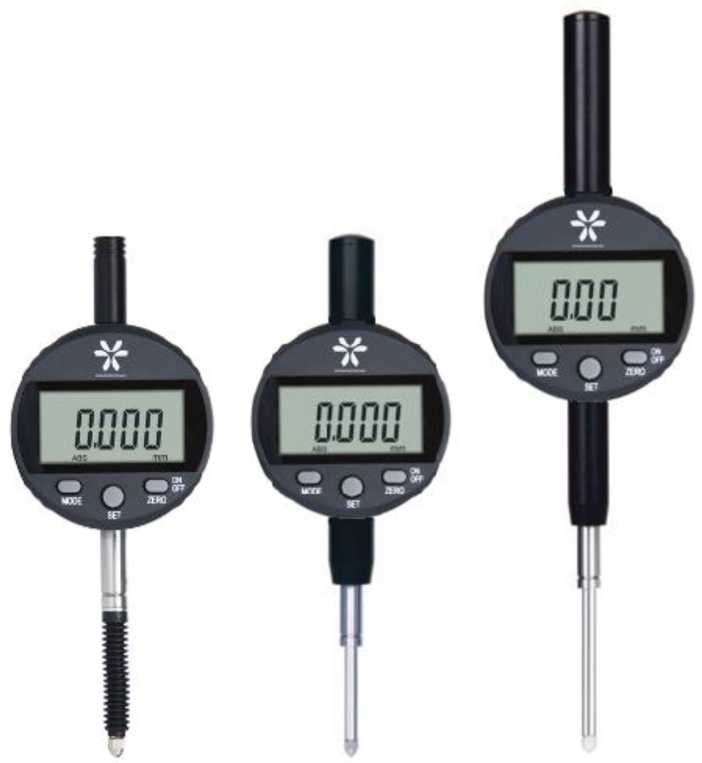

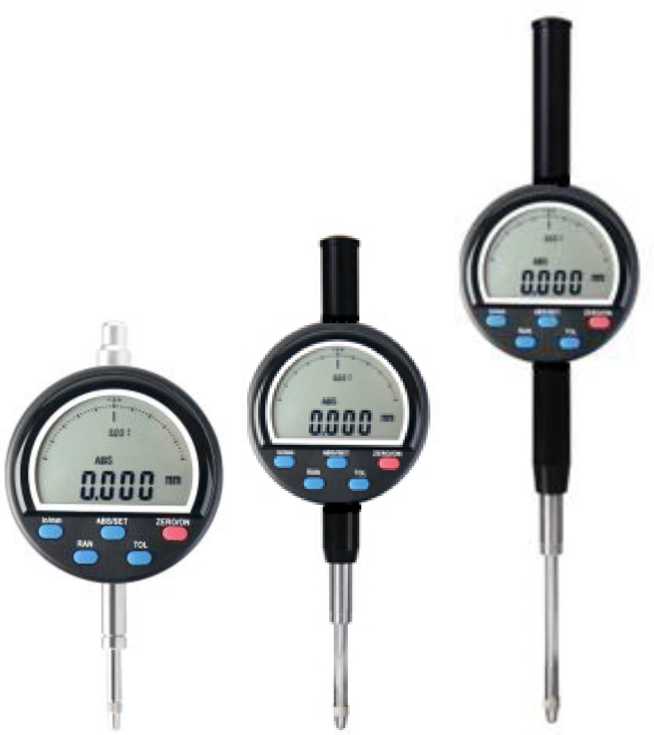

Общий вид индикаторов указан на рисунках 1 - 11. Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид индикаторов моделей 7111, 7121



Рисунок 3 - Общий вид индикаторов моделей 7113, 7123

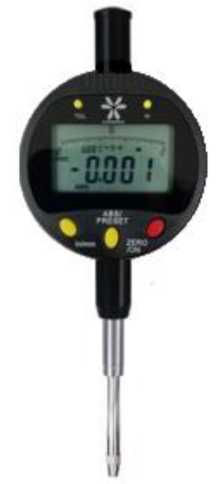

Рисунок 4 - Общий вид индикаторов моделей 7114, 7131
Рисунок 5 - Общий вид индикаторов моделей 7115, 7125

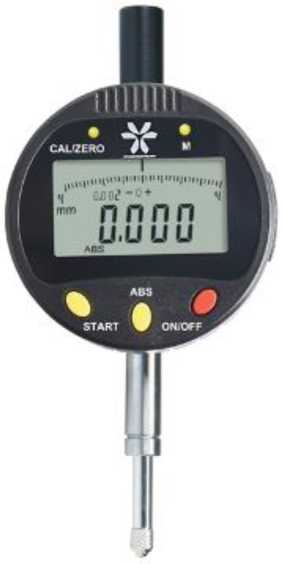

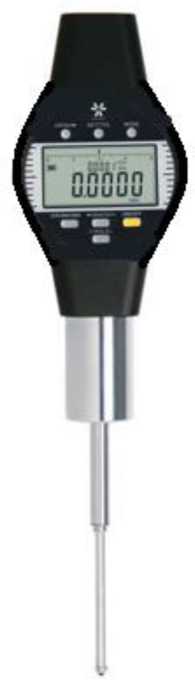

Рисунок 7 - Общий вид индикаторов моделей 7117, 7127


3001 -ллплп и.и и и и
пплпп иииии

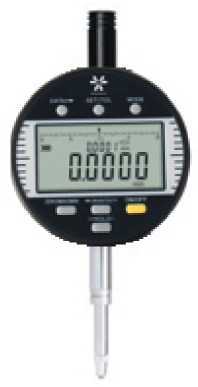

Рисунок 9 - Общий вид индикаторов моделей 7118, 7132

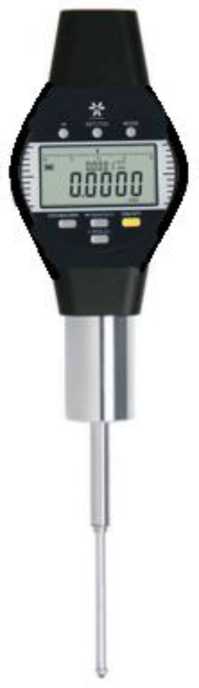

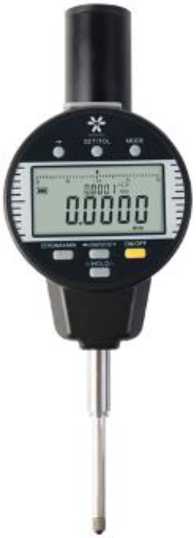

Рисунок 11 - Общий

моделей 7144, 7152
заводского
номера

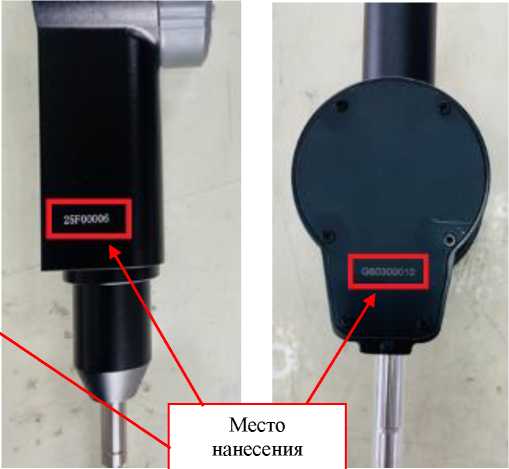

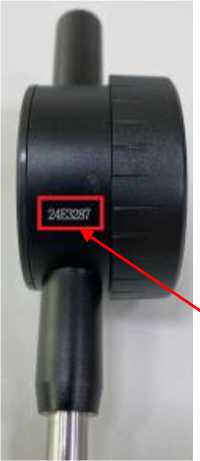

Рисунок 12 - Место нанесения заводского номера
Таблица 5 -
|
Наименование |
Обозначение |
Комплектность |
|
Индикатор цифровой |
Miyamotometrology |
1 шт. |
|
Задняя крышка^ |
- |
1 шт. |
|
Источник питания (батарейка)2) |
- |
1 шт. |
|
Зарядное устройство для аккумуляторной батареи3) |
- |
1 шт. |
|
Рычаг подъема измерительного стержня4) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
4 Для индикаторов моделей 7111, 7112, 7113, 7115, 7117, 7118, 7121, 7122, 7123, 7125, 7127, 7132;
| ||
|
Таблица 1 |
- Основные метрологические характеристики индикаторов | |||||
|
Модель |
Модификация |
Диапазон измерений, мм |
Шаг дискретности, мм |
Наибольшая алгебраическая разность погрешностей на всем диапазоне измерений при прямом и обратном ходе измерительного стержня, мкм |
Размах показаний, мкм, не более |
Вариация показаний, мкм, не более |
|
7111 |
7111-10 |
От 0 до 12,7 |
0,001 |
5,0 |
2,0 |
3,0 |
|
7111-25 |
От 0 до 25,4 |
5,0 |
3,0 | |||
|
7111-50 |
От 0 до 50,8 |
6,0 | ||||
|
7112 |
7112-10 |
От 0 до 12,7 |
0,001 |
5,0 |
2,0 |
3,0 |
|
7112-25 |
От 0 до 25,4 |
5,0 |
3,0 | |||
|
7112-50 |
От 0 до 50,8 |
6,0 | ||||
|
7113 |
7113-10 |
От 0 до 12,7 |
0,001 |
5,0 |
2,0 |
3,0 |
|
7113-25 |
От 0 до 25,4 |
5,0 |
3,0 | |||
|
7113-50 |
От 0 до 50,8 |
6,0 | ||||
|
7114 |
7114-10 |
От 0 до 12,7 |
0,001 |
5,0 |
2,0 |
3,0 |
|
7115 |
7115-10 |
От 0 до 12,7 |
0,001 |
5,0 |
2,0 |
3,0 |
|
7115-25 |
От 0 до 25,4 |
5,0 |
3,0 | |||
|
7115-50 |
От 0 до 50,8 |
6,0 | ||||
|
7116 |
7116-05 |
От 0 до 5,0 |
0,001 |
5,0 |
3,0 |
2,0 |
|
7117 |
7117-100 |
От 0 до 100 |
0,001 |
9,0 |
3,0 |
3,0 |
|
7118 |
7118-10 |
От 0 до 12,7 |
0,001 |
5,0 |
2,0 |
3,0 |
|
7118-25 |
От 0 до 25,4 |
5,0 |
3,0 | |||
|
7118-50 |
От 0 до 50,8 |
6,0 | ||||
|
7119 |
7119-10 |
От 0 до 10,0 |
0,001 |
5,0 |
2,0 |
3,0 |
|
7121 |
7121-10 |
От 0 до 12,7 |
0,01 |
20,0 |
10,0 |
10,0 |
|
7121-25 |
От 0 до 25,4 |
20,0 | ||||
|
7121-50 |
От 0 до 50,8 |
30,0 | ||||
|
7122 |
7122-10 |
От 0 до 12,7 |
0,01 |
20,0 |
10,0 |
10,0 |
|
7122-25 |
От 0 до 25,4 |
20,0 | ||||
|
7122-50 |
От 0 до 50,8 |
30,0 | ||||
|
7123 |
7123-10 |
От 0 до 12,7 |
0,01 |
20,0 |
10,0 |
10,0 |
|
7123-25 |
От 0 до 25,4 |
20,0 | ||||
|
7123-50 |
От 0 до 50,8 |
30,0 | ||||
|
7125 |
7125-10 |
От 0 до 12,7 |
0,01 |
20,0 |
10,0 |
10,0 |
|
7125-25 |
От 0 до 25,4 |
20,0 | ||||
|
7125-50 |
От 0 до 50,8 |
30,0 | ||||
Продолжение таблицы 1
|
Модель |
Модификация |
Диапазон измерений, мм |
Шаг дискретности, мм |
Наибольшая алгебраическая разность погрешностей на всем диапазоне измерений при прямом и обратном ходе измерительного стержня, мкм |
Размах показаний, мкм, не более |
Вариация показаний, мкм, не более |
|
7126 |
7126-05 |
От 0 до 5,0 |
0,01 |
20,0 |
10,0 |
10,0 |
|
7127 |
7127-100 |
От 0 до 100 |
0,01 |
30,0 |
10,0 |
10,0 |
|
7128 |
7128-10 |
От 0 до 10,0 |
0,01 |
20,0 |
10,0 |
10,0 |
|
7131 |
7131-10 |
От 0 до 12,7 |
0,002 |
20,0 |
10,0 |
10,0 |
|
7132 |
7132-10 |
От 0 до 12,7 |
0,002 |
20,0 |
10,0 |
10,0 |
|
7132-25 |
От 0 до 25,4 |
20,0 | ||||
|
7132-50 |
От 0 до 50,8 |
30,0 | ||||
|
7143 |
7143-10 |
От 0 до 12,7 |
0,0005/ 0,001/ 0,011) |
3,0 |
1,5 |
0,5 |
|
7143-25 |
От 0 до 25,4 |
3,0 |
1,0 | |||
|
7143-50 |
От 0 до 50,8 |
3,0 | ||||
|
7144 |
7144-10 |
От 0 до 12,7 |
0,0005/ 0,001/ 0,011) |
3,0 |
1,5 |
0,5 |
|
7144-25 |
От 0 до 25,4 |
3,0 |
1,0 | |||
|
7144-50 |
От 0 до 50,8 |
3,0 | ||||
|
7151 |
7151-10 |
От 0 до 12,7 |
0,0002/ 0,001/ 0,011) |
1,5 |
1,0 |
0,5 |
|
7151-25 |
От 0 до 25,4 |
1,8 |
1,0 | |||
|
7152 |
7152-10 |
От 0 до 12,7 |
0,0002/ 0,001/ 0,011) |
1,5 |
1,0 |
0,6 |
|
7152-25 |
От 0 до 25,4 |
1,8 |
1,0 |
1) шаг дискретности переключается в настройках индикатора
Таблица 2 - Измерительное усилие и колебание измерительного усилия
|
Модель |
Модификация |
Измерительное усилие, Н, не более |
Колебание измерительного усилия, Н, не более |
|
7116, 7126 |
7116-05; 7126-05 |
1,5 |
0,7 |
|
7143, 7144, 7151, 7152 |
7143-10; 7144-10; 7151-10; 7152-10 |
1,0 | |
|
7143, 7144, 7151, 7152 |
7143-25; 7144-25; 7151-25; 7152-25 |
1,8 | |
|
7111, 7112, 7113, 7114, 7115, 7118, 7119, 7121, 7122, 7123, 7125, 7128, 7131, 7132 |
|
2,2 | |
|
7143, 7144 |
7143-50; 7144-50 |
2,3 |
2,0 |
Продолжение таблицы 2
|
Модель |
Модификация |
Измерительное усилие, Н, не более |
Колебание измерительного усилия, Н, не более |
|
7111, 7112, 7113, 7115, 7118, 7121, 7122, 7123, 7125, 7132 |
7111-50; 7112-50; 7113-50; 7115-50; 7118-50; 7121-50; 7122-50; 7123-50; 7125-50; 7132-50 |
2,5 |
2,0 |
|
7117,7127 |
7117-100; 7127-100 |
3,2 |
2,5 |
Таблица 3 - Габаритные размеры и масса
|
Модель |
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Ширина |
Длина |
Высота | |||
|
7111 |
7111-10 |
160 |
100 |
60 |
0,360 |
|
7111-25 |
280 |
100 |
70 |
0,715 | |
|
7111-50 |
280 |
100 |
70 |
0,745 | |
|
7112 |
7112-10 |
160 |
100 |
60 |
0,325 |
|
7112-25 |
280 |
100 |
70 |
0,715 | |
|
7112 |
7112-50 |
280 |
100 |
70 |
0,750 |
|
7113 |
7113-10 |
160 |
100 |
60 |
0,325 |
|
7113-25 |
280 |
100 |
70 |
0,615 | |
|
7113-50 |
280 |
100 |
70 |
0,715 | |
|
7114 |
7114-10 |
160 |
100 |
60 |
0,315 |
|
7115 |
7115-10 |
160 |
100 |
60 |
0,400 |
|
7115-25 |
280 |
110 |
70 |
0,780 | |
|
7115-50 |
280 |
100 |
70 |
0,735 | |
|
7116 |
7116-05 |
160 |
100 |
60 |
0,270 |
|
7117 |
7117-100 |
440 |
120 |
70 |
1,405 |
|
7118 |
7118-10 |
160 |
100 |
60 |
0,400 |
|
7118-25 |
280 |
110 |
70 |
0,710 | |
|
7118-50 |
280 |
110 |
70 |
0,725 | |
|
7119 |
7119-10 |
180 |
110 |
70 |
0,320 |
|
7121 |
7121-10 |
160 |
100 |
60 |
0,735 |
|
7121-25 |
270 |
110 |
70 |
0,695 | |
|
7121-50 |
280 |
100 |
70 |
0,750 | |
|
7122 |
7122-10 |
160 |
100 |
60 |
0,345 |
|
7122-25 |
280 |
100 |
70 |
0,745 | |
|
7122-50 |
170 |
110 |
70 |
0,360 | |
|
7123 |
7123-10 |
160 |
100 |
60 |
0,325 |
|
7123-25 |
280 |
100 |
70 |
0,615 | |
|
7123-50 |
280 |
100 |
70 |
0,635 | |
|
7125 |
7125-10 |
160 |
100 |
60 |
0,400 |
|
7125-25 |
280 |
110 |
70 |
0,755 | |
|
7125-50 |
280 |
100 |
70 |
0,725 | |
|
7126 |
7126-05 |
160 |
100 |
60 |
0,270 |
|
7127 |
7127-100 |
440 |
120 |
70 |
1,420 |
|
7128 |
7128-10 |
170 |
110 |
70 |
0,320 |
|
7131 |
7131-10 |
160 |
100 |
60 |
0,320 |
Продолжение таблицы 3
|
Модель |
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Ширина |
Длина |
Высота | |||
|
7132 |
7132-25 |
160 |
90 |
70 |
0,400 |
|
7132-50 |
280 |
100 |
70 |
0,615 | |
|
7132-10 |
280 |
100 |
70 |
0,715 | |
|
7143 |
7143-10 |
240 |
150 |
70 |
0,800 |
|
7143-25 |
300 |
150 |
80 |
0,800 | |
|
7143-50 |
300 |
150 |
60 |
0,975 | |
|
7144 |
7144-10 |
300 |
150 |
60 |
0,975 |
|
7144-25 |
240 |
150 |
70 |
0,835 | |
|
7144-50 |
300 |
150 |
80 |
0,800 | |
|
7151 |
7151-10 |
240 |
150 |
70 |
0,800 |
|
7151-25 |
220 |
150 |
80 |
0,660 | |
|
7152 |
7152-10 |
240 |
150 |
70 |
0,800 |
|
7152-25 |
240 |
150 |
80 |
0,660 | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр присоединительной гильзы, мм |
8-0,009 |
|
Условия эксплуатации:
|
От + 15 до +25 80 |
