Принцип действия угломеров основан на совмещении измерительных поверхностей угломера с поверхностями, образующими измеряемый угол и отсчитывании со шкалы угломера значений измеряемого угла.

Угломеры изготавливаются в следующих моделях:

• - 8111 - для измерений наружных и внутренних углов контактным методом. Состоят из диска с цифровым отсчетным устройством, съемных измерительных линеек разной длины, микрометрической подачи и стопорного винта;

• - 8112 - для измерений плоских углов, проверки уровня и помощи при разметке. Состоят из алюминиевого основания с продольным пузырьковым уровнем и встроенным цифровым отсчетным устройством, а также подвижной измерительной линейки из нержавеющей стали и стопорного винта;

• - 8113 - для измерений плоских углов, установки горизонтальных и вертикальных углов скоса режущего станка. Состоят из линейки с алюминиевым основанием, подвижной измерительной линейки из нержавеющей стали и стопорного винта. В основание встроены цифровое отсчетное устройство, продольный и поперечный пузырьковые уровни;

• - 8114 - для измерений углов и рисования вспомогательных линий. Состоят из двух измерительных линеек, в одну из которых встроено цифровое отсчетное устройство, и стопорного винта;

• - 8116 - для измерений плоских углов. Состоят из магнитного основания, в которое встроено цифровое отсчетное устройство, подвижной измерительной линейки и стопорного винта;

• - 8121 - для измерений наружных и внутренних углов контактным методом. Состоят из полукруглого лимба с нанесенной на нем угловой шкалой, сектора с нониусом, угольника со съемной линейкой, стопорного винта;

• - 8122 - для измерений наружных и внутренних углов контактным методом. Состоят из диска с нанесенной на нем угловой шкалой и нониусом без параллакса, оснащенного лупой для удобства считывания показаний, съемных измерительных линеек разной длины, микрометрической подачи и стопорного винта;

• - 8123 - для измерений наружных и внутренних углов контактным методом. Состоят из основания в виде линейки с круговой шкалой и подвижными съемными линейками разной длины, которые закрепляются в требуемом положении стопорными винтами;

• - 8124 - для измерений плоских углов, длины и высоты, определения центра круглых заготовок, для разметки. Есть возможность установки лезвия под углом 90° или 45° к краю заготовки. Состоят из диска с нанесенной на нем угловой шкалой, съемных измерительных линеек различных форм (квадратная и центрирующая), стопорного винта. Измерительные линейки имеют возможность вращаться на 180°.

• - 8125, 8127, 8128 - для измерений углов и рисования вспомогательных линий. Состоят из полукруглого лимба с нанесенной на нем угловой шкалой, измерительной линейки и стопорного винта. Модели отличаются внешним видом, метрологическими и техническими характеристиками;

• - 8126 - для измерений углов и рисования вспомогательных линий. Состоят из полукруглого лимба (модификация 8126-180) или прямоугольного лимба (модификация 8126-180А) с нанесенной на нем угловой шкалой, измерительной линейки и стопорного винта. Модели отличаются внешним видом и техническими характеристиками.

Питание угломеров с цифровым отсчетным устройством осуществляется от встроенного источника питания (батареи).

Угломеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.

Модель указана на футляре, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель угломера.

Товарный знак          наносится на угломеры в местах, указанных на рисунках

1 - 14 краской, лазерной маркировкой или с помощью наклейки, а также на паспорт угломеров типографским методом.

Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на заднюю или переднюю часть угломера, линейку или заднюю часть основания угломера краской или лазерной маркировкой в местах, указанных на рисунках 15 - 16.

Цвет корпуса и кнопок управления цифрового отсчетного устройства не влияет на метрологические характеристики угломера и могут быть изменены изготовителем.

Общий вид угломеров указан на рисунках 1 - 14.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование угломеров от несанкционированного доступа не предусмотрено.

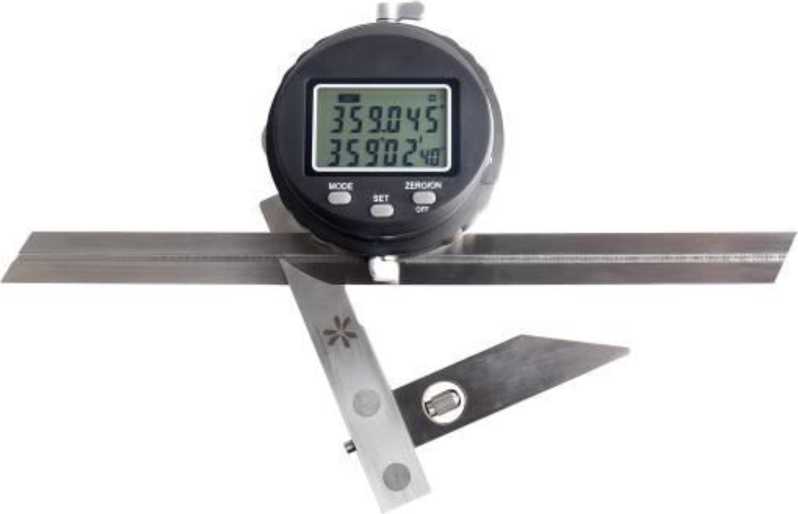

Рисунок 1 - Общий вид угломеров модели 8111

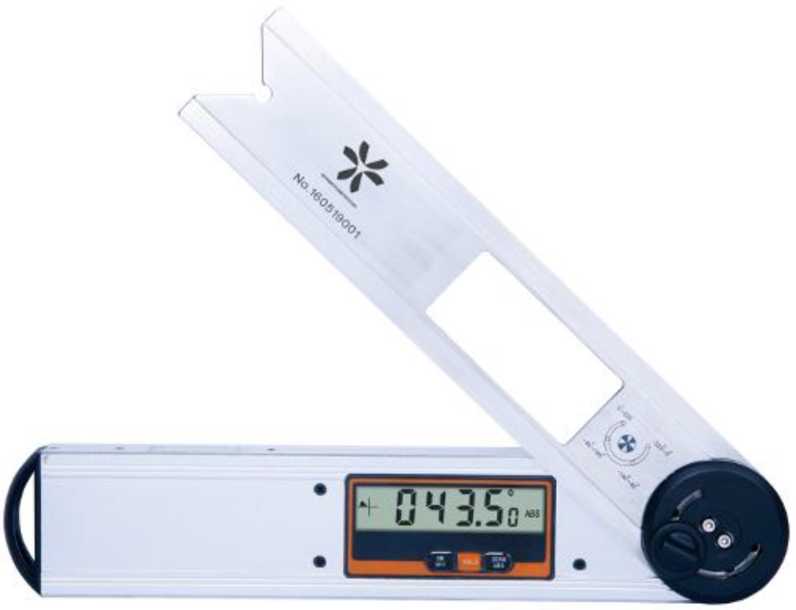

Рисунок 2 - Общий вид угломеров модели 8112

Рисунок 3 - Общий вид угломеров модели 8113

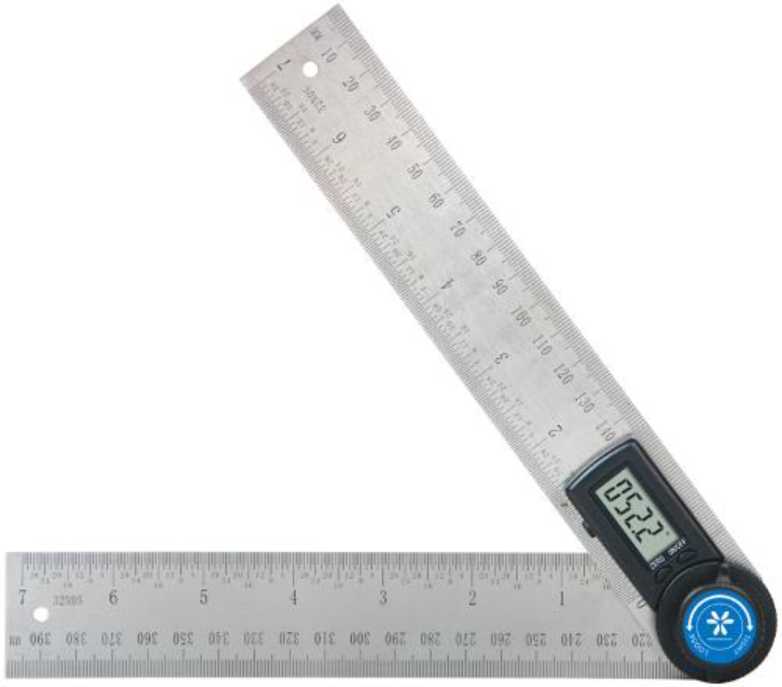

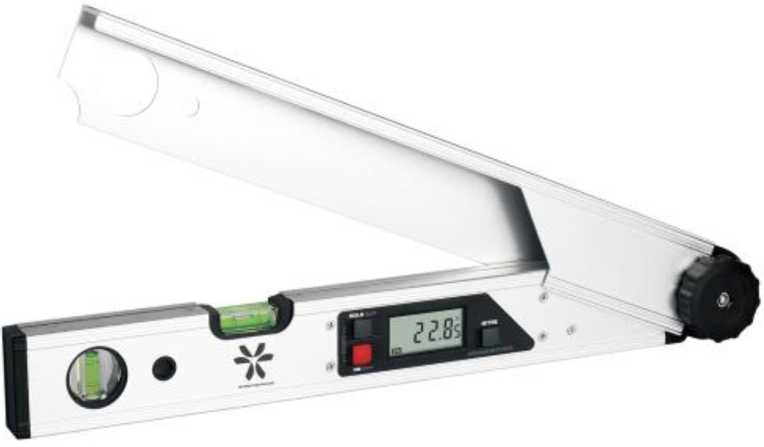

Рисунок 4 - Общий вид угломеров модели 8114

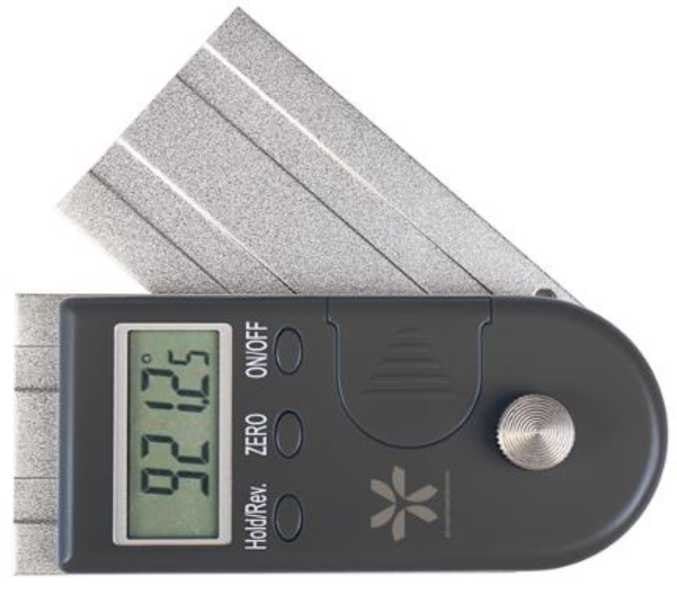

Рисунок 5 - Общий вид угломеров модели 8116

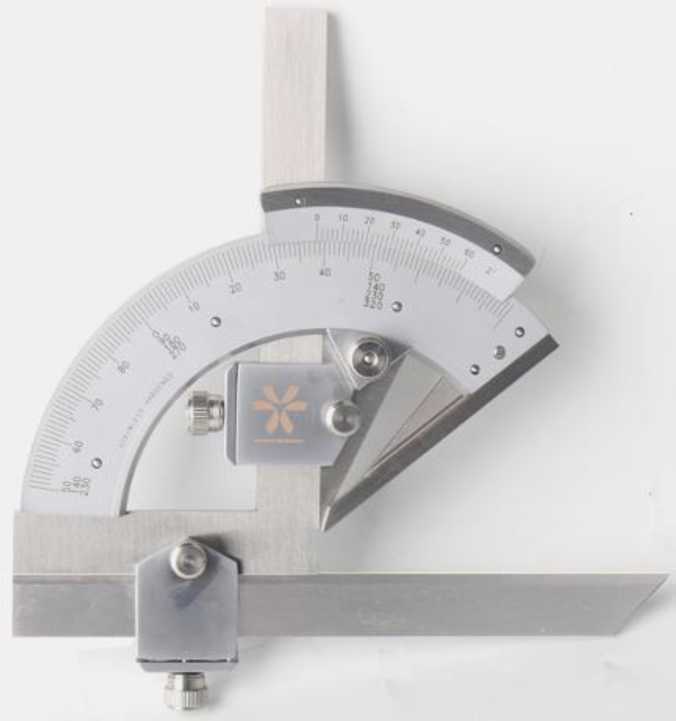

Рисунок 6 - Общий вид угломеров модели 8121

Рисунок 7 - Общий вид угломеров модели 8122

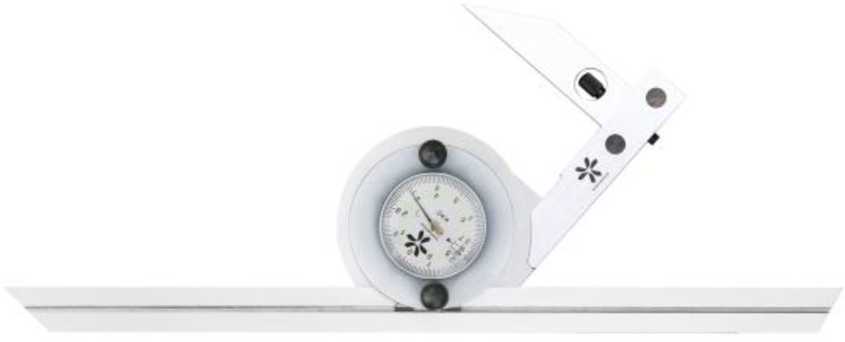

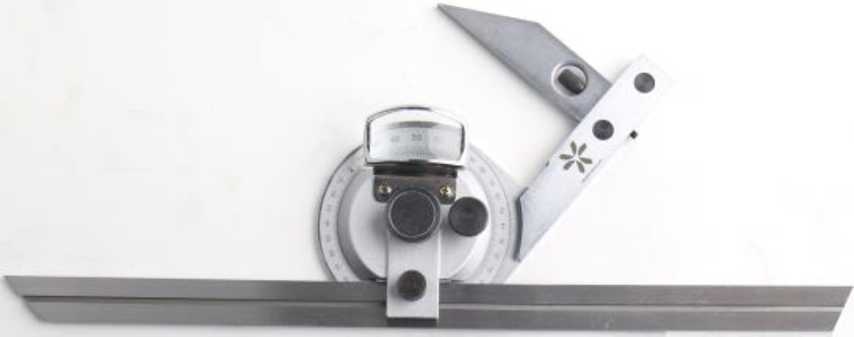

Рисунок 8 - Общий вид угломеров модели 8123

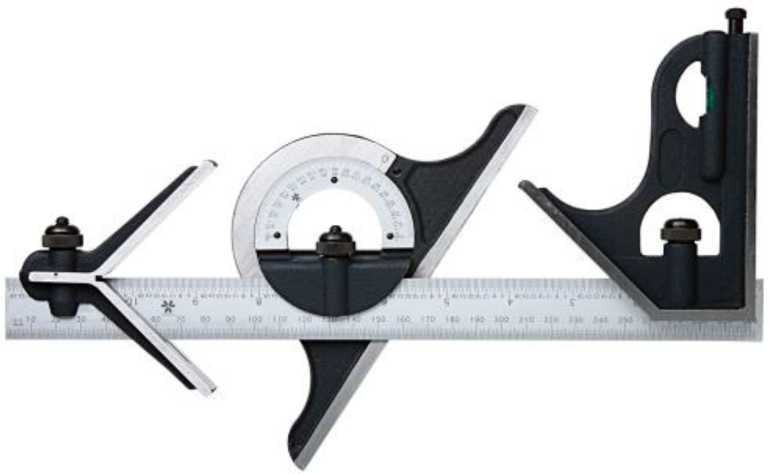

Рисунок 9 - Общий вид угломеров модели 8124

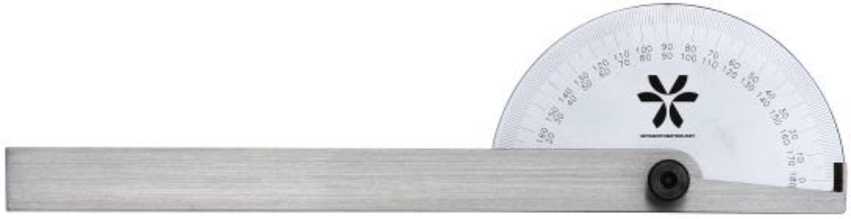

Рисунок 10 - Общий вид угломеров модели 8125

Рисунок 11 - Общий вид угломеров модификации 8126-180

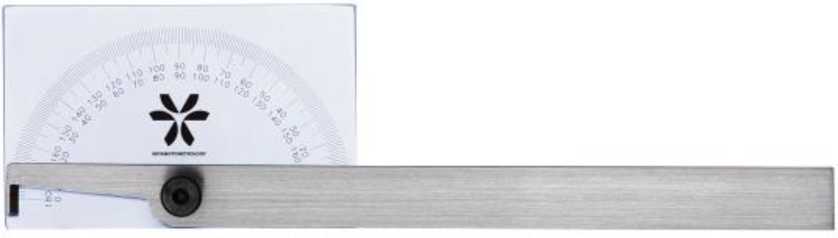

Рисунок 12 - Общий вид угломеров модификации 8126-180А

Рисунок 13 - Общий вид угломеров модели 8127

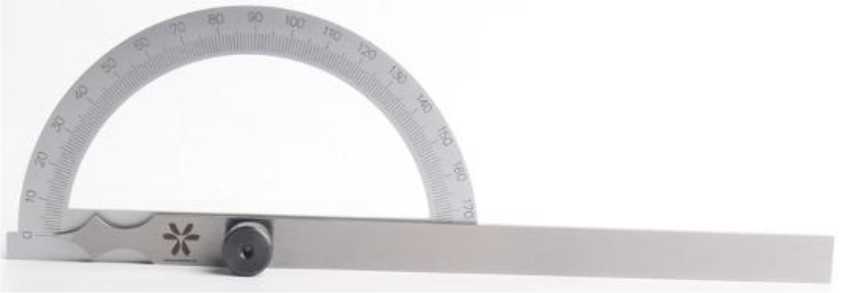

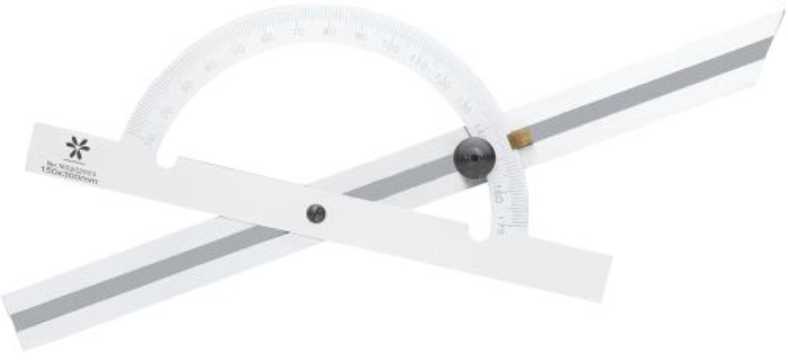

Рисунок 14 - Общий вид угломеров модели 8128

—

5015364/

Места

нанесения

заводских номеров

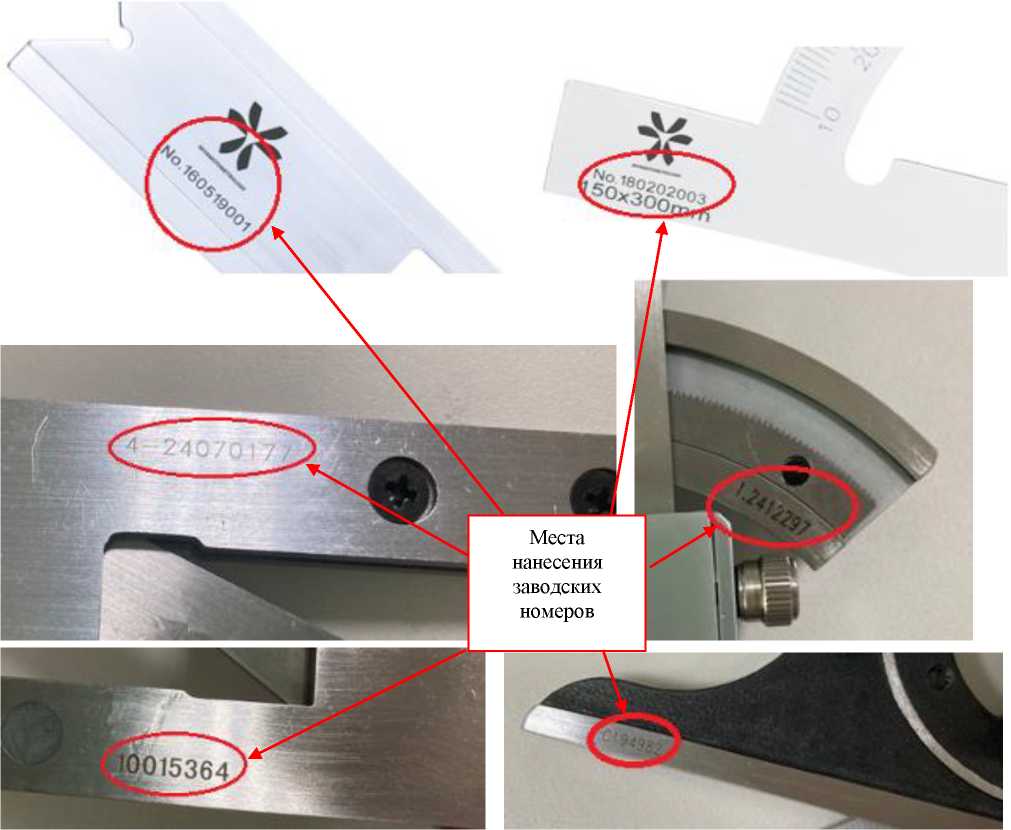

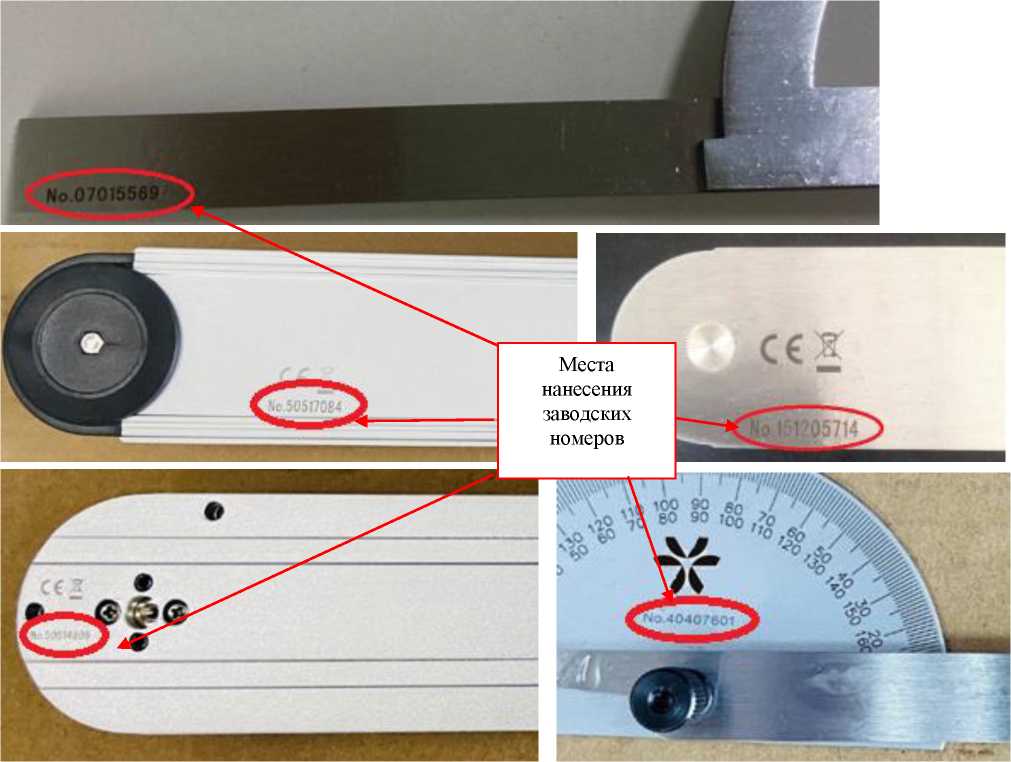

Рисунок 15 - Места нанесения заводского номера

Места нанесения заводских номеров

Рисунок 16 - Места нанесения заводского номера

Таблица 7 -

Таблица 1 - Метрологические характеристики угломеров моделей 8121, 8122, 8123, 8124, 8125, 8126, 8127, 8128

Таблица 2 - Метрологические характеристики угломеров моделей 8111, 8112, 8113, 8114, 8116

Таблица 3 - Допуск параллельности измерительных поверхностей линейки

Таблица 4 - Допуск плоскостности и прямолинейности измерительных поверхностей

Таблица 5 - Основные технические характеристики

Таблица 6 - Условия эксплуатации
