МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

10 сентября 2025 г.

1930

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

f \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Заместитель руководителя

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Е.Р. Лазаренко

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\__________________-__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ » оннбя0_ 2025 г. № ¹⁹³⁰

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код

характера произ-

вод-

ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код

иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

Машины испытательные гидравлические универсальные

UTM

96377-25

мод. UTM-

4000.FPR сер. № 24/001752, мод.

UTM-6100.SVD2 сер. № 24/001749

«UTEST

MALZEME

TEST CIHAZ-

LARI ve MAKINALARI IMALATI ve DIS. TIC. A.S», Турция

«UTEST MALZEME TEST CIHAZ-

LARI ve MAKINALARI

IMALATI ve DIS. TIC. A.S», Турция

ОС

МП-5562024 «ГСИ.

Машины испытательные гидравлические универсальные

UTM. Методика поверки»

1 год

Общество с ограниченной ответственностью «СТРИМ ОПТИМУМ» (ООО «СТРИМ ОПТИМУМ»), г. Москва ИНН 7704305869

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

27.12.2024

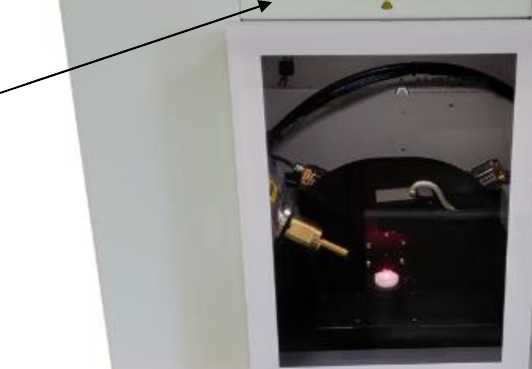

Дифрактометры рентгеновские многофункциональные

МИРА

96378-25

Модификация МИРА 50, зав. №№ 02, 04; модификация МИРА 300, зав. № 03

Общество с ограниченной ответственностью «Амтер-тек» (ООО «Амтертек»), г. Москва,

ИНН

Общество с ограниченной ответственностью «Амтер-тек» (ООО «Амтертек»), г. Москва,

ИНН

ОС

МП ДИ25-8-2025 «ГСИ. Ди-фракто-метры рентгеновские мно-гофункци-

1 год

Общество с ограниченной ответственностью «Амтер-тек» (ООО «Амтертек»), г. Москва, ИНН

АО

«НИЦПВ», г. Москва

19.05.2025

7725406515

ональные МИРА.

Методика

поверки»

7725406515

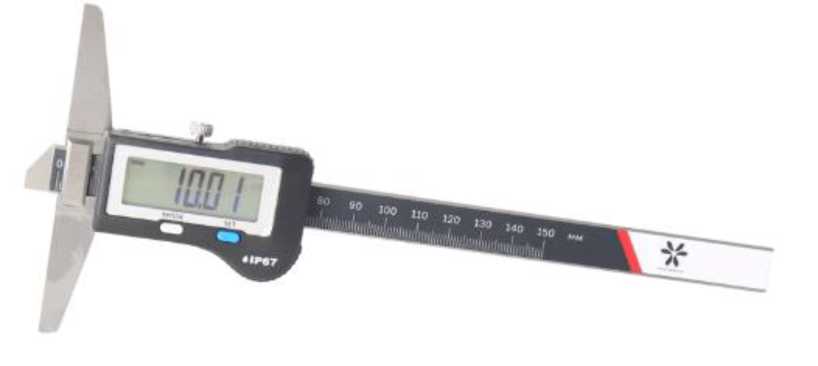

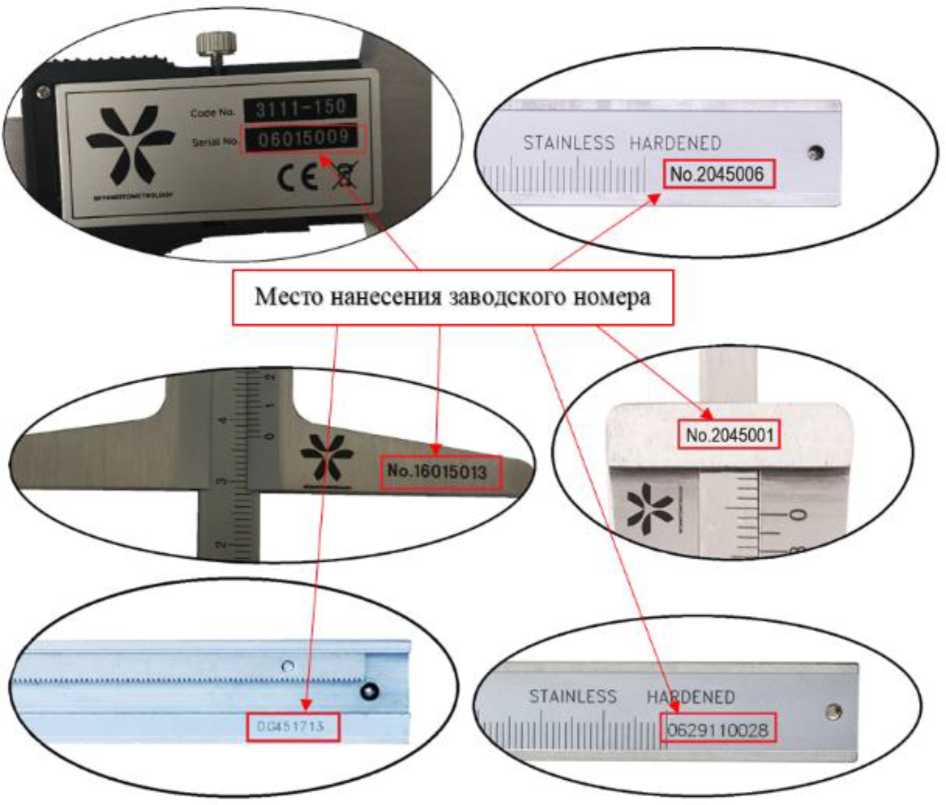

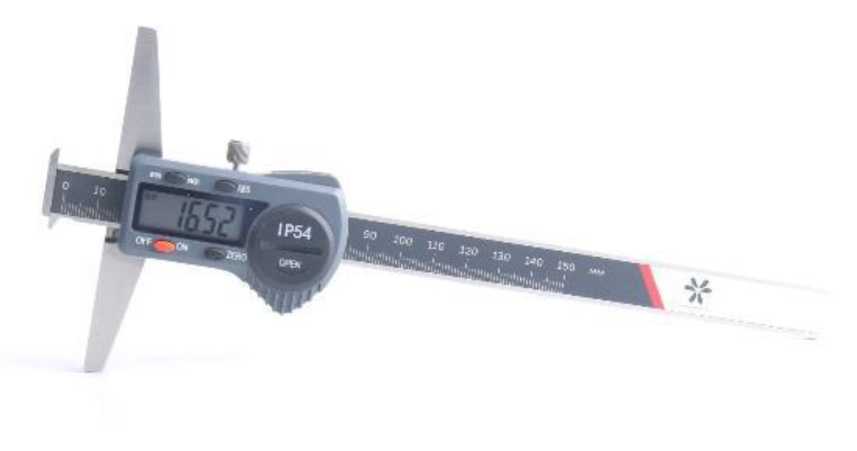

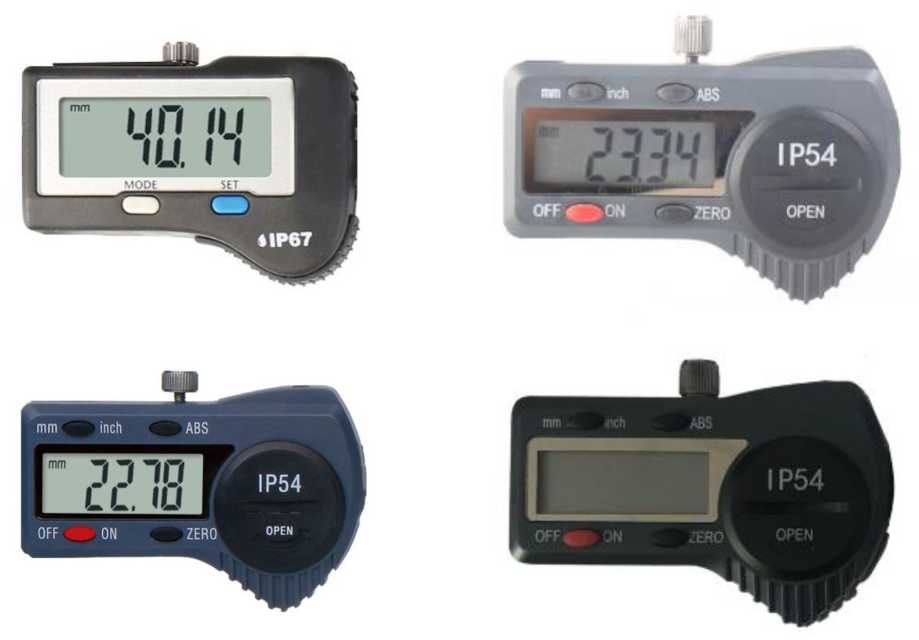

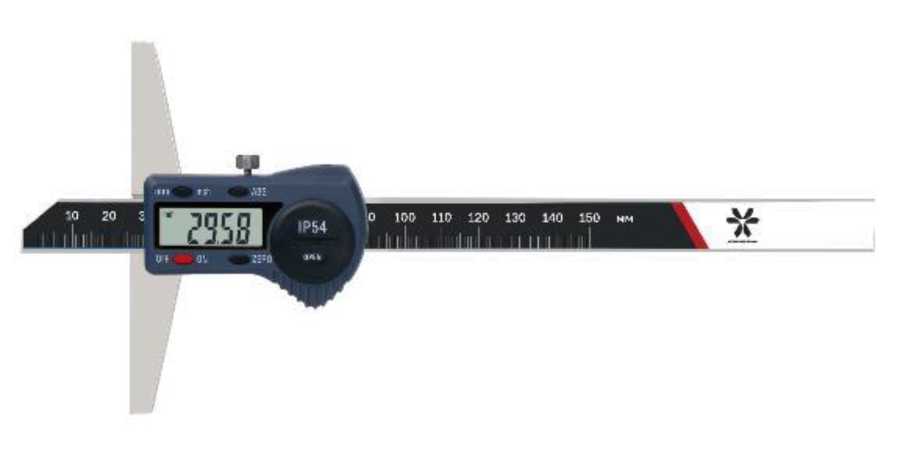

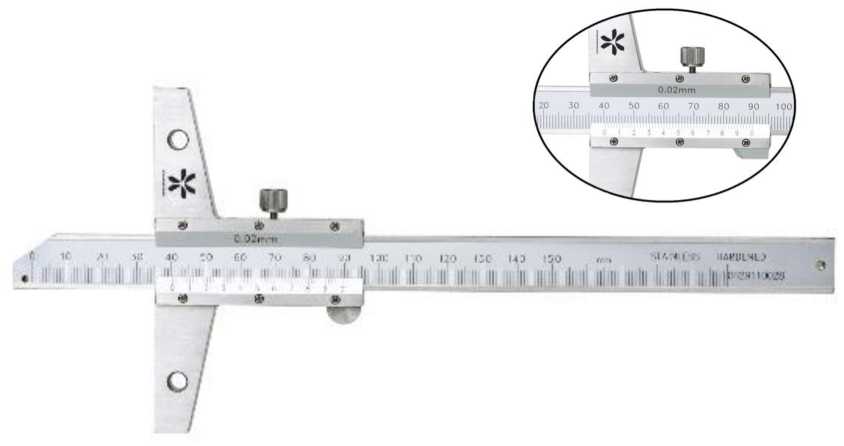

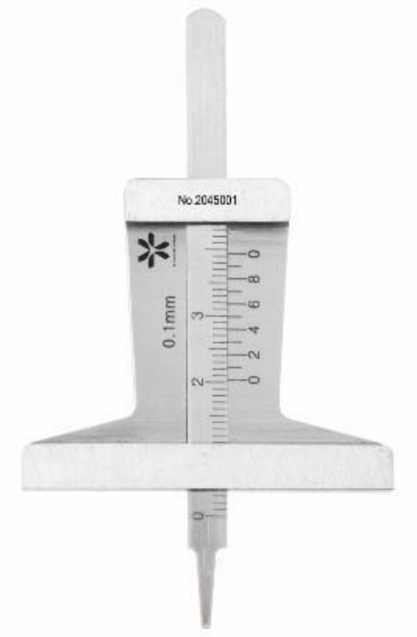

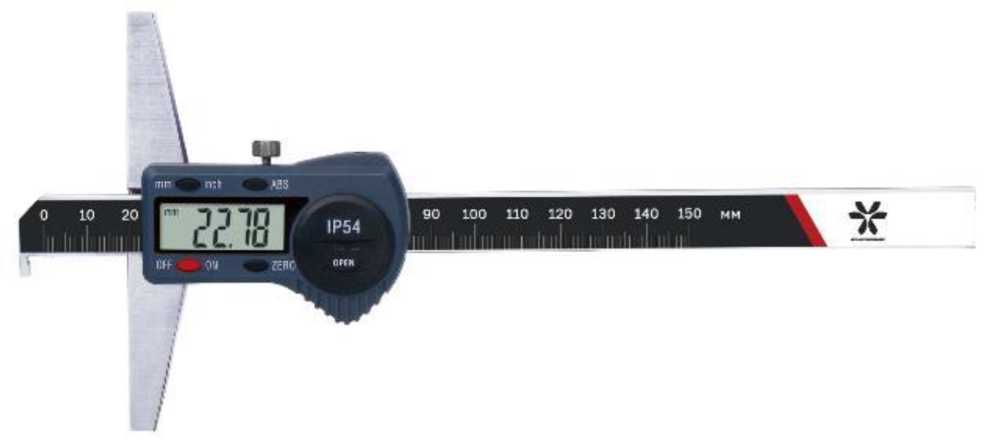

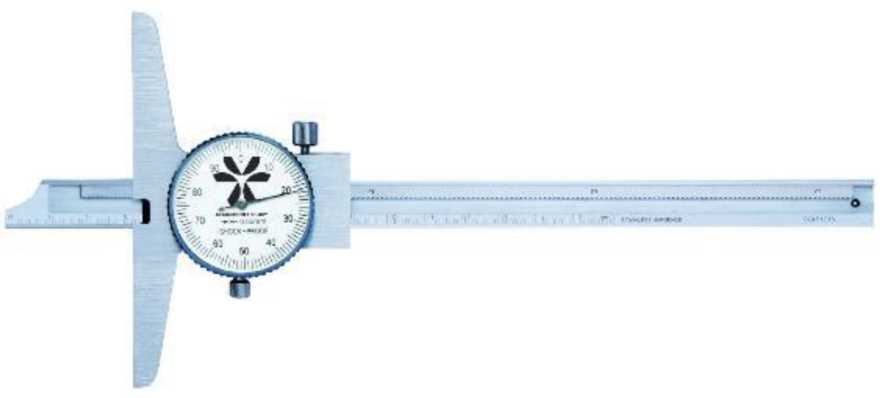

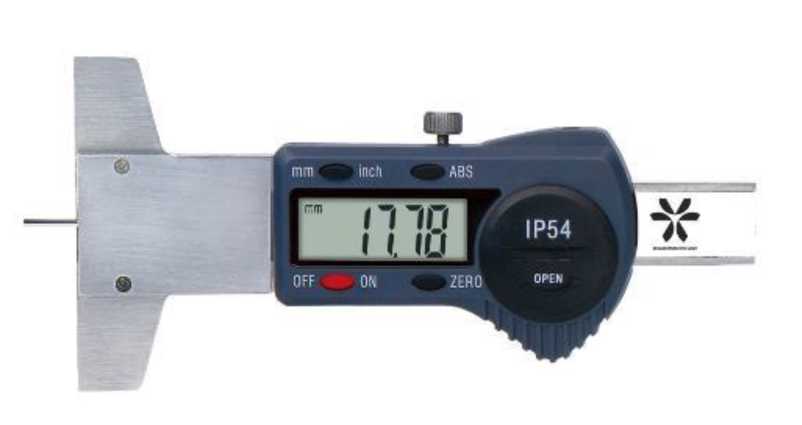

Штангенглу-биномеры

Miyamot ometrolo gy

96379-25

3133-150 зав. № 16015013, 3133-200 зав. № 16015046, 3133-300 зав. № 16015059, 3110-25 зав. № 18003258, 3118-100 зав. № 36528791, 3113-150 зав. № 14015476, 3111-150 зав. № 06015009, 3116-150 зав. № 11015103, 3113-200 зав. № 16015004, 3118-200 зав. № 36528715, 3111-200 зав. № 06015021, 3113-300 зав. № 15015012, 3192-600 зав. № 30025874, 31311000 зав. № 65480021, 3151-30 зав. № 23504783, 3121-150 зав. № 01896614, 3121-300 зав. № 01896688

Общество с ограниченной ответственностью «ИН

СТРУМЕНТ» (ООО «ИН

СТРУМЕНТ»), г. Нижний

Новгород ИНН

5263052431 (производственная площадка: Hunan

Temec Electromechani cal Co, Ltd.,

Китай)

Общество с ограниченной ответственностью «ИН

СТРУМЕНТ» (ООО «ИН

СТРУМЕНТ»), г. Нижний

Новгород

ИНН

5263052431

ОС

МП-814

2025 «ГСИ. Штанген-глубиномеры

Miyamotom etrology.

Методика поверки»

1 год

Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (ООО «ИНСТРУМЕНТ»), г. Нижний Новгород ИНН 5263052431

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

25.04.2025

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС

Обозна

чение отсутствует

96380-25

005

Общество с ограниченной ответственностью «Автоматизация Комплект Учет

Проект» (ООО «АКУП»),

г. Москва

ИНН

7725743133

Общество с ограниченной ответственностью «АЭМЗ-

ЭНЕРГО» (ООО «АЭМЗ-

ЭНЕРГО»),

г. Москва ИНН

2376002210

ОС

МТЛ.МП.0 16-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерче-

4 года

Общество с ограниченной ответственностью «ЭСО-96» (ООО «ЭСО-96»), г. Москва ИНН 7718660052

ООО «Мет-рикслаб», г. Владимир

14.05.2025

КУЭ) ООО

«АЭМЗ-

ЭНЕРГО» (3-я очередь)

ского учета электроэнергии

(АИИС

КУЭ) ООО

«АЭМЗ-

ЭНЕРГО» (3-я очередь). Методика поверки»

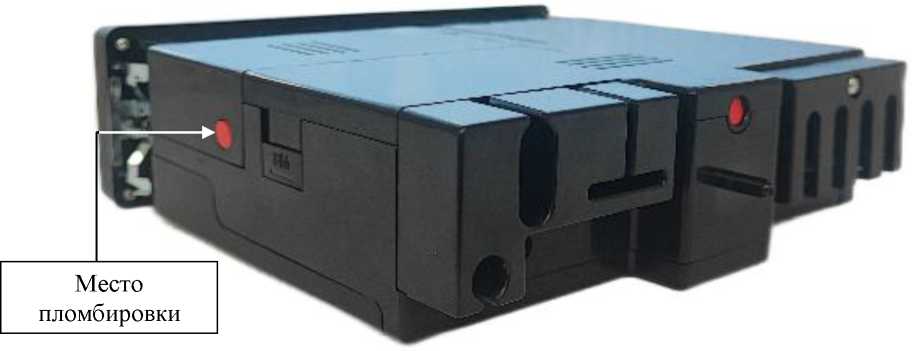

Тахографы

Спутник

96381-25

мод. Спутник исп.

21.3840000-10 зав. № 0000000026,

мод. Спутник исп.

21.3840000-10 зав.

№ 0000000029

Акционерное общество «Калужский завод электронных изделий» (АО «Автоэлектроника»),

г. Калуга ИНН

4028000135

Акционерное общество «Калужский завод электронных изделий» (АО «Автоэлектроника»),

г. Калуга ИНН

4028000135

ОС

МП 8501

25-02

«ГСИ. Тахографы Спутник.

Методика поверки»

7 лет

Акционерное общество «Калужский завод электронных изделий» (АО «Автоэлектроника»), г. Калуга ИНН 4028000135

ФГУП «ВНИИФТРИ », Московская обл., г. Солнечногорск, рабочий поселок Менделее-во

27.06.2025

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть - Сибирь» по ЛПДС «Се-тово»

Обозначение отсутствует

96382-25

Акционерное общество «Транснефть -Сибирь» (АО «Транснефть -Сибирь»), г. Тюмень

ИНН

7201000726

Акционерное общество «Транснефть -Сибирь» (АО «Транснефть -Сибирь»), г. Тюмень

ИНН 7201000726

ОС

МИ 30002022 «Ре-коменда-ция. ГСИ. Системы автоматизирован-ные ин-формаци-онно-измерительные коммерческого учета электрической энергии. Методика поверки»

4 года

Общество с ограниченной ответственностью «Инженерно-технический центр «Система» (ООО «ИТЦ «Система»), г. Москва, ИНН 3702252212

ООО «Спец-энергопроект», г. Москва

10.06.2025

Система ав-томатизиро-

Обозначение

96383-25

028

Общество с ограниченной

ОС

МП ЭПР-

789-2025

4 года

Общество с ограниченной

ООО «Энер-гоПромРе-

23.06.2025

ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «НЭК» (28-я очередь)

отсутствует

ответственностью «Новая энергетическая компания» (ООО «НЭК»), г. Краснодар ИНН 2308259377

ответственностью «Новая энергетическая компания»

(ООО «НЭК»),

г. Краснодар

ИНН

2308259377

«ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «НЭК» (28я очередь). Методика поверки»

ответственностью «Новая энергетическая компания» (ООО «НЭК»), г. Краснодар

ИНН

2308259377

сурс», Московская обл., г. Красногорск

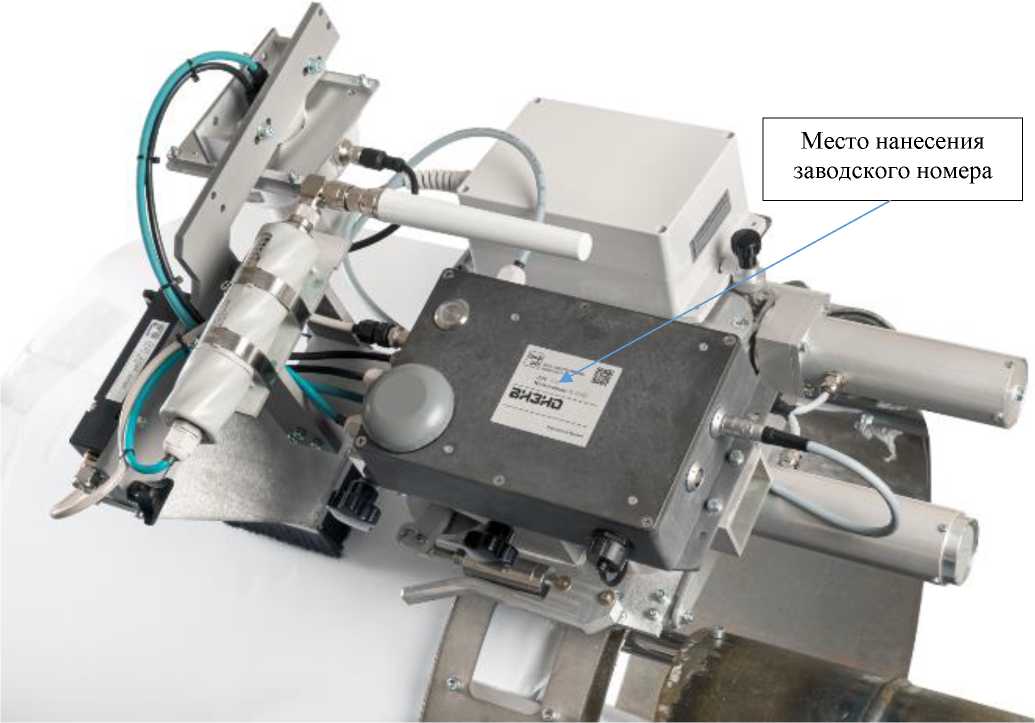

Комплексы автоматизированного визуально-измерительного контроля

ВИЗИО

96384-25

101, 102

Общество с ограниченной ответственностью «Центр Цифра» (ООО «Центр Цифра»), г. Санкт-Петербург ИНН 7705557227

Общество с ограниченной ответственностью «Центр Цифра» (ООО «Центр Цифра»), г. Санкт-Петербург

ИНН 7705557227

ОС

МП-ОТГ-202514 «ГСИ.

Комплексы автоматизированно-го визуально-измерительного контроля ВИЗИО.

Методика поверки»

1 год

Общество с ограниченной ответственностью «Центр

Цифра» (ООО «Центр Цифра»), г. Санкт-

Петербург

ИНН

7705557227

ООО «ОТГ», г. Москва

18.06.2025

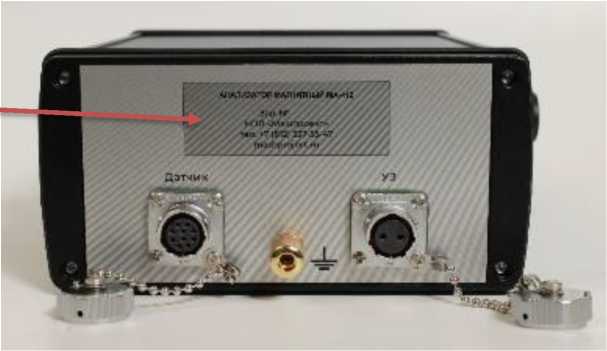

Анализаторы магнитные

МА-412

96385-25

№ 25003, в составе датчик сер. № 24005; № 25001, в составе датчик сер.

№ 24003

Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект» (ООО «НПП

ОС

МП 31261-2025 «ГСИ.

Анализаторы магнитные

МА-412.

Методика поверки»

1 год

Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект» (ООО «НПП

УНИИМ - филиал ФГУП «ВНИИМ им.

Д.И. Менделеева», г. Екатеринбург

27.06.2025

«Машпро-ект»), г. Санкт-Петербург ИНН

7842345739

«Машпро-ект»), г. Санкт-

Петербург

ИНН

7842345739

«Машпроект»),

г. Санкт-

Петербург

ИНН

7842345739

10.

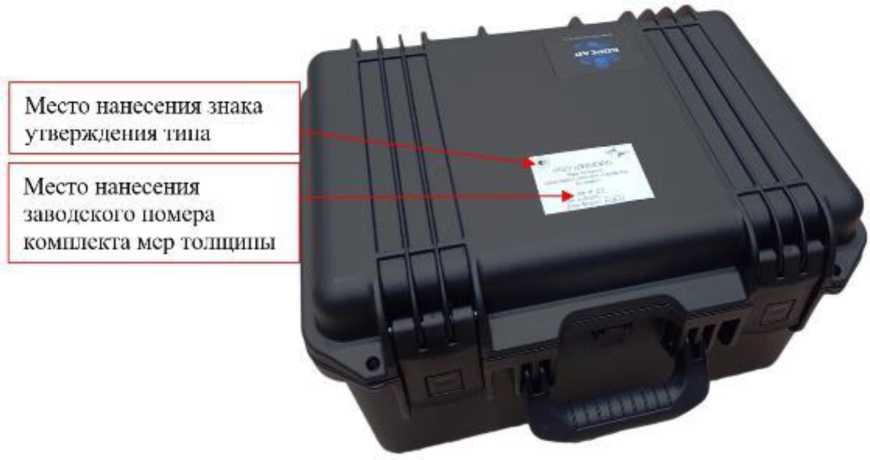

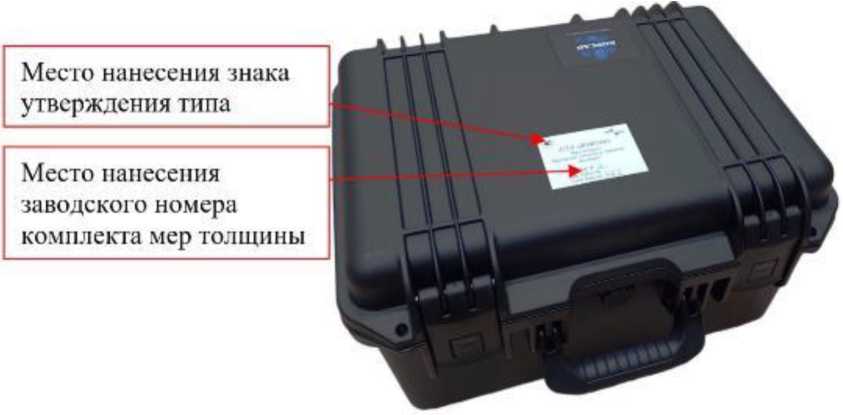

Меры толщины однослойных оптических покрытий (комплект)

Обозна

чение отсутствует

96386-25

01, 02

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптикофизических измерений» (ФГБУ «ВНИИО-ФИ»), г. Москва ИНН 9729338933

ОС

КВФШ.401

249.003

МП «ГСИ.

Меры толщины однослойных оптических покрытий (комплект).

Методика поверки»

1 год

ФГБУ

«ВНИИОФИ»,

г. Москва

09.07.2025

11.

Меры толщины двухслойных оптических покрытий (комплект)

Обозна

чение отсутствует

96387-25

01, 02

ОС

КВФШ.401

259.003

МП «ГСИ.

Меры толщины двухслойных оптических покрытий (комплект).

Методика поверки»

1 год

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптикофизических измерений» (ФГБУ «ВНИИО-

ФИ»), г. Москва ИНН 9729338933

ФГБУ

«ВНИИОФИ»,

г. Москва

09.07.2025

12.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «АтомСбыт» для электроснабжения ООО «Волжская перекись»

Обозначение отсутствует

96388-25

1372

Акционерное общество «Энергетическая компания

АтомСбыт» (АО «АтомС-быт»),

г. Воронеж, ИНН

3666092377

Акционерное общество «Энергетическая компания

АтомСбыт» (АО «АтомС-быт»),

г. Воронеж, ИНН

3666092377

ОС

МП СМО-0807-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «АтомС-быт» для электроснабжения

ООО «Волжская перекись». Методика поверки»

4 года

Акционерное общество «РЭС Групп» (АО «РЭС Групп»), г. Владимир

ИНН

3328489050

АО «РЭС Групп», г. Владимир

08.07.2025

13.

Анализаторы спектрофо-тометриче-ские автоматические

САФ

96389-25

002

Открытое акционерное общество «Лига» (ОАО «Лига»),

г. Саратов,

ИНН

6454007505

Открытое акционерное общество «Лига» (ОАО «Лига»),

г. Саратов,

ИНН

6454007505

ОС

РТ-МП-10-205-2025 «ГСИ. Анализаторы спек-трофото-метрические автоматические САФ. Методика поверки»

1 год

Открытое акционерное общество «Лига» (ОАО «Лига»), г. Саратов,

ИНН 6454007505

ФБУ «НИЦ ПМ - Ростест», г. Москва

16.07.2025

14.

Резервуар горизонтальный стальной

РГС-15

96390-25

0136-97

Общество с ограниченной ответственностью «РГС

ОС

РТ-МП-992-012025 «ГСИ. Резервуар

5 лет

Федеральное казенное учреждение «Реабилитаци-

ФБУ «НИЦ ПМ - Ростест», г. Москва

24.07.2025

Украина» (ООО «РГС Украина»), Украина

горизонтальный стальной РГС-15.

Методика поверки»

онный центр» (ФКУ «Реабилитационный центр»), г. Сочи ИНН

5032001006

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ «_ » сентябре 2025 г. № _93 о

Лист № 1 Регистрационный № 96377-25 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные гидравлические универсальные UTM

Назначение средства измерений

Машины испытательные гидравлические универсальные UTM (далее - машины) предназначены для измерений силы при испытаниях различных металлических и неметаллических материалов на растяжение, сжатие и изгиб.

Описание средства измерений

Принцип действия машин заключается в приложении силы к испытываемому образцу, возникающей при перемещении плиты с захватом с заданной скоростью, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.

Машины состоят из нагружающего устройства, гидравлического блока, цифровой панели и электронного блока управления. Нагружающее устройство включает в себя опорные колонны, нижний и верхний захваты, которые служат для установки испытываемого образца, нижнюю и верхнюю плиту и датчика силы. Гидравлический блок состоит из двухступенчатого насоса, двигателя, распределительного блока и масляного бака. Электронный блок управления позволяет задавать и контролировать режимы работы машины. На лицевой панели расположена кнопка авариной остановки и регулятор.

Испытываемый образец закрепляется в верхнем и нижнем захватах. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным между подвижной и неподвижной верхними плитами.

К данному типу средства измерений относятся следующие модификации машин: UTM-3000.FPR, UTM-4000.FPR, UTM-6060.SVD2, UTM-6100.SVD2, UTM-6200.SVD2. Выпускаемые модификации машин различаются внешним видом, массой, габаритными размерами, диапазонами измерений силы и рядом технических характеристик.

Общий вид машин приведен на рисунках 1,2 и 4.

Идентификация машин осуществляется визуальным осмотром электронного блока управления, на который нанесена маркировочная табличка с указанием серийного номера, нанесенного типографским способом, а также информация о наименовании изготовителя, модификации и годе выпуска. Серийный номер имеет обозначение, состоящее из арабских цифр.

Маркировочные таблички наносятся на боковую часть электронного блока управления. Общий вид маркировочной таблички приведен на рисунке 3.

Нанесение знака поверки на машины не предусмотрено.

Пломбирование машин не предусмотрено. Доступ к внутренним частям машин доступен только при помощи специального инструмента.

Приказ Росстандарта №1930 от 10.09.2025, https://oei-analitika.ru

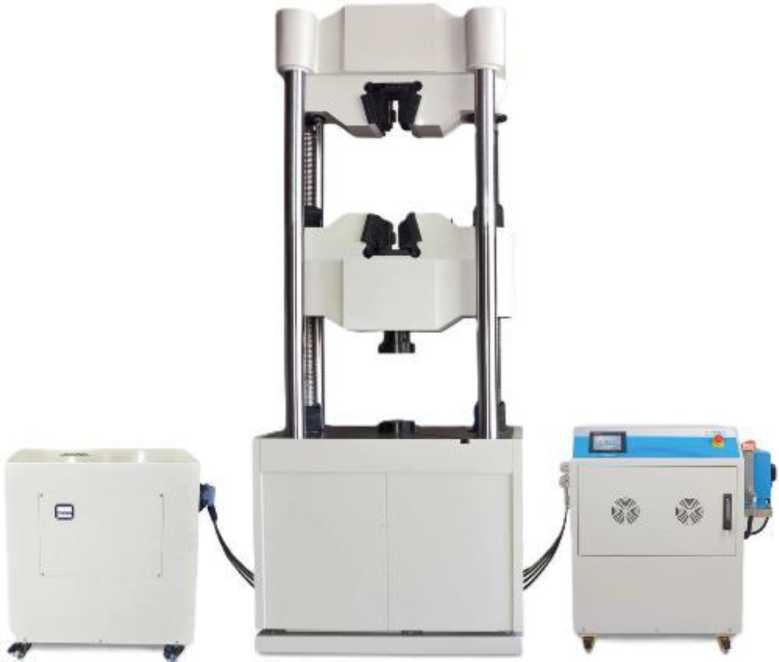

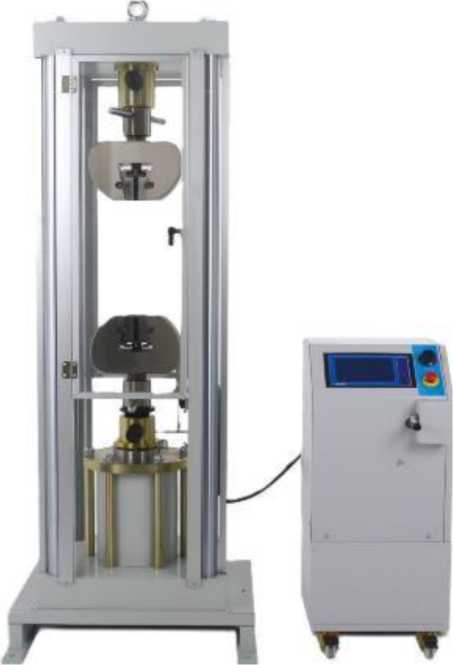

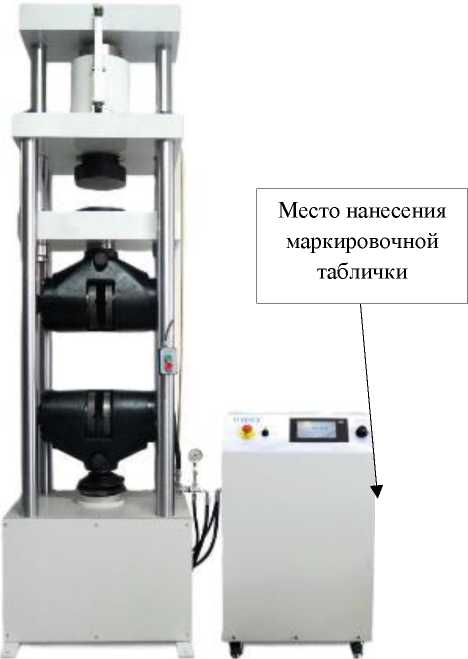

Рисунок 1 - Общий вид машин испытательных гидравлических универсальных UTM-3000.FPR

Рисунок 2 - Общий вид машин испытательных гидравлических универсальных UTM-4000.FPR

Место нанесения знака утверждения типа

Место нанесения серийного номера


UTGSTOo® MALZEME TEST CIHAZLARI Турция ASO 1. OSB Ural Caddesi No 18 06935 Sirrcan - Ankara Сделано в Турции
P. 90 312 394 38 75 F. 90 312 394 38 77 into@utest.com.tr/www. ulest.com.tr ,
МАШИНЫ ИСПЫТАТЕЛЬНЫЕ ГИДРАВЛИЧЕСКИЕ/ УНИВЕРСАЛЬНЫЕ UTM /
Парамо tp ш юк 1 роли 13НИ м		Модификация
Параметр электропитания		Серийный номер
Параметр электропитания		Г од выпуска
Параметр электропитания		Верхний предел измерений силы
Масса		Габаритнью размеры

Рисунок 3 - Общий вид маркировочной таблички машины

Рисунок 4 - Общий вид машин испытательных гидравлических универсальных UTM-6060.SVD2, UTM-6100.SVD2, UTM-6200.SVD2

Программное обеспечение

Программное обеспечение (далее - ПО) машин состоит из встроенного и внешнего ПО.

Метрологически значимым является только встроенное ПО, и устанавливается на предприятии изготовителе во время производственного цикла. Встроенное ПО выполняет обработку и преобразование измерительной информации. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные встроенного программного обеспечения - отсутствуют. Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014.

Внешнее ПО «UTEST», устанавливается на устройство ввода-вывода информации, не является метрологически значимым и предназначено для управления машиной, сбора информации, отображения и вывода результатов испытаний. Доступ к внешнему ПО «UTEST» ограничен паролями. Уровень защиты внешнего ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные внешнего ПО приведены в таблице 1.

аблица 1 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	UTEST
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО	отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Модификации	Нижний предел измерений силы, кН	Верхний предел измерений силы, кН	Пределы допускаемой относительной погрешности измерений силы, %
UTM-3000.FPR	10	500/1000*
UTM-4000.FPR	6	600
UTM-6060.SVD2	6	600	±2
UTM-6100.SVD2	10	1000
UTM-6200.SVD2	20	2000
*значение верхнего предела измерений силы на растяжение/ сжатие

Таблица 2 - Технические характеристики

Модификации	Масс а, кг, не более	Габаритные размеры, мм, не более			Потребляемая мощность, Вт, не более
Модификации	Масс а, кг, не более	Высота	Длина	Ширина	Потребляемая мощность, Вт, не более
UTM-3000.FPR	785	1880	780	985	800
UTM-4000.FPR	1650	2750	950	2090	2200
UTM-6060.SVD2	2100	2200	770	1020	2200
UTM-6100.SVD2	2280	2400	850	1330	2400
UTM-6200.SVD2	8700	3600	1450	7600	2600

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц

от 220 до 240

от 49 до 51

Условия эксплуатации: температура окружающей среды, °C относительная влажность, %, не более атмосферное давление, кПа

от +15 до +25

от 95 до 105

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	2000
Срок службы, лет	10

Знак утверждения типа

наносится на маркировочную табличку и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5- Комплектность средства измерений

Наименование	Обозначение	Количество
Машина испытательная гидравлическая универсальная	UTM *	1 шт.
Программное обеспечение на электронном носителе	UTEST	1 шт.
Руководство по эксплуатации	-	1 экз.
* модификация в соответствии с заказом покупателя

Сведения о методиках (методах) измерений

приведены в разделе 5 «эксплуатация» документа «Машины испытательные гидравлические универсальные UTM. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г;

СТП UTM 001-2024 «Машины испытательные гидравлические универсальные UTM. Стандарт предприятия».

Правообладатель

«UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S», Турция

Адрес: Турция, ASO 1. OSB Ural Caddesi No:18 06935 Sincan - Ankara

Телефон (факс): +90 312 394 38 75

E-mail: info@utest.com.tr, сайт: ttps://www. utest.com.tr

Изготовитель

«UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S», Турция

Адрес: Турция, ASO 1. OSB Ural Caddesi No:18 06935 Sincan - Ankara

Телефон (факс): +90 312 394 38 75

E-mail: info@utest.com.tr, сайт: ttps://www. utest.com.tr

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, Россия, г.Москва, вн. тер. г. муниципальный округ

Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Россия, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д. 2;

308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, дом 45а;

Россия, Ивановская область, Лежневский район, СПК им. Мичурина

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_ » _^н_^б_Р5 2025 г. № ^{193 0}

Лист № 1 Регистрационный № 96378-25 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дифрактометры рентгеновские многофункциональные МИРА

Назначение средства измерений

Дифрактометры рентгеновские многофункциональные МИРА (далее - дифрактометры) предназначены для измерений угловых положений дифракционных пиков (максимумов), возникающих при воздействии коллимированного рентгеновского излучения на анализируемый объект, при решении задач рентгенодифракционного и рентгеноструктурного анализа.

Описание средства измерений

Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества в соответствии с законом Вульфа-Брегга. Результатом измерения является дифрактограмма, представляющая собой зависимость интенсивности дифрагированного излучения от угла дифракции. Дифрактограмма может быть расшифрована с помощью специализированного программного обеспечения для определения параметров кристаллической решетки, фазового состава, наличия микронапряжений в кристаллах. В дифрактометрах используется геометрия параллельного пучка, который формируется монолитной поликапиллярной полулинзой, установленной на выходе рентгеновской трубки.

Дифрактометры выпускаются в 2-х модификациях: МИРА 50 и МИРА 300, которые отличаются мощностью используемой рентгеновской трубки.

Конструктивно дифрактометр состоит из измерительного модуля, выполненного в настольном исполнении, и персонального компьютера с предустановленным программным обеспечением для управления работой дифрактометра.

Измерительный модуль включает в себя:

- гониометр, на который установлены рентгеновская трубка с поликапиллярной полулинзой, детектор и угловые датчики положения;
- предметный столик, на котором размещается исследуемый образец с возможностью его вращения. Предметный столик имеет моторизованную систему подачи и служит для выполнения юстировки образца в автоматическом либо ручном (через программный интерфейс) режиме;
- блок питания и регистрации, содержащий контроллеры, высоковольтные источники питания, соответствующие аналого-цифровые преобразователи (АЦП) и лазерный датчик.

Дифрактометры оснащены системой безопасности, препятствующей проникновению оператора внутрь прибора при работающей рентгеновской трубке.

Пломбирование дифрактометров не предусмотрено. Заводской номер в цифровом формате и год изготовления нанесены типографским способом на шильдик, расположенный на задней панели измерительного модуля. Нанесение знака поверки на дифрактометры не предусмотрено. Общий вид измерительного модуля, место нанесения знака утверждения типа и место нанесения заводского номера приведены на рисунках 1 и 2.

*.•

место нанесения знака утверждения типа

Рисунок 1 - Общий вид измерительного модуля дифрактометров рентгеновских многофункциональных МИРА

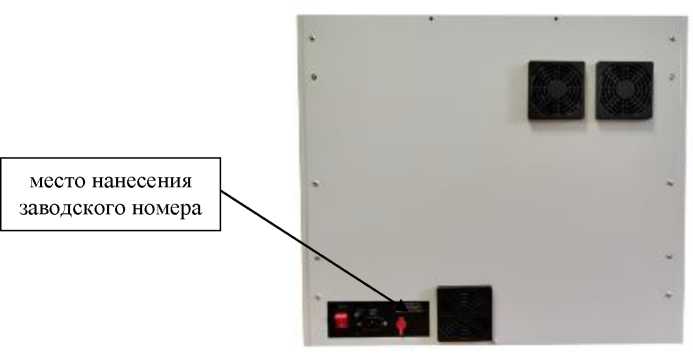

Рисунок 2 - Место нанесения заводского номера

Программное обеспечение

Управление дифрактометром осуществляется с помощью персонального компьютера с использованием специализированного программного обеспечения (далее - ПО) «MIRA».

ПО «MIRA» состоит из нескольких функциональных модулей, объединенных в одном интерфейсе. ПО «MIRA» предназначено для управления основными узлами дифрактометра, обработки получаемого дифракционного спектра из измерительного тракта детектора рентгеновского излучения, поиска и расчета положения центра тяжести дифракционного пика как в автоматическом, так и в ручном режиме с выводом результатов на экран. ПО «MIRA» не может быть использовано отдельно от дифрактометра.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MIRA
Номер версии (идентификационный номер) ПО	2.0.0 и выше
Цифровой идентификатор ПО	-

Уровень защиты ПО соответствует уровню «средний» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений углов дифракции 29

от 0° до +160°

Пределы допускаемой абсолютной погрешности измерений угловых положений дифракционных

максимумов по углу 29

±0,04°

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	МИРА 50	МИРА 300
Максимальная мощность рентгеновской трубки, Вт	50	300
Материал анода рентгеновской трубки	Cu (Mo, Fe, Co, Cr -опционально)
Масса измерительного модуля, кг, не более	60	100
Габаритные размеры измерительного модуля (ширина хглубина ^хвысота), мм, не более	700x700x800
Потребляемая мощность, В^А, не более	180	1100
Параметры электрического питания: - напряжение питания от однофазной сети переменного тока частотой (50±1) Гц, В	от 205 до 255
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %	от +20 до +30 от 10 до 75

Знак утверждения типа

наносится на лицевую панель измерительного модуля в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Дифрактометр рентгеновский многофункциональный	МИРА 50 (либо МИРА 300)	1 шт.
Руководство по эксплуатации	20384385.265153.100.РЭ	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе 20384385.265153.100.РЭ «Дифрактометр рентгеновский многофункциональный МИРА. Руководство по эксплуатации», раздел 2 «Проведение измерений».

Нормативные документы, устанавливающие требования к средству измерений

ТУ 26.51.53-100-20384385-2021 «Дифрактометр рентгеновский многофункциональный «МИРА». Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Амтертек»

(ООО «Амтертек»)

ИНН 7725406515

Юридический адрес: 115191, г. Москва, ул. 2-я Рощинская, д. 4, этаж 5, пом. IA, К 1, каб. 503, раб. м. №XI

Телефон: +7-977-287-6340

E-mail: info@amtertek.com

Сайт: amtertek.ru

Изготовитель

Общество с ограниченной ответственностью «Амтертек»

(ООО «Амтертек»)

ИНН 7725406515

Юридический адрес: 115191, г. Москва, ул. 2-я Рощинская, д. 4, этаж 5, пом. IA, К 1, каб. 503, раб. м. №XI

Адрес места осуществления деятельности: 125459, г. Москва, Походный пр-д, д. 23, офис 107

Телефон: +7-977-287-6340

E-mail: info@amtertek.com

Сайт: amtertek.ru

Испытательный центр

Акционерное общество «Научно-исследовательский центр по изучению свойств поверхности и вакуума»

(АО «НИЦПВ»)

Адрес: 119421, г. Москва, ул. Новаторов, д. 40, корп. 1

Телефон/Факс: (495) 935-97-77

E-mail: mail@nicpv.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314803

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _⁰ » сентябр> 2025 г. № _⁹³⁰

Лист № 1 Регистрационный № 96379-25 Всего листов 17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенглубиномеры Miyamotometrology

Назначение средства измерений

Штангенглубиномеры Miyamotometrology (далее - штангенглубиномеры) предназначены для измерений глубины ступенчатых поверхностей отверстий, выемок, выступов, пазов, толщины выступов и ширины канавок.

Описание средства измерений

Принцип действия основан на измерении величины продольного перемещения подвижной рамки при измерении глубины, расположенной между измерительными поверхностями рамки и штанги.

Штангенглубиномеры изготавливаются в следующих моделях:

С цифровым отсчетным устройством:

- 3110, 3114, 3191 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде продольного выступа. Модели отличаются друг от друга внешним видом и диапазонами измерения;
- 3111, 3112, 3113, 3117, 3192 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа. Модели отличаются друг от друга внешним видом и диапазонами измерения;
- 3115 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде поперечного выступа;
- 3116 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде двойного поперечного выступа;
- 3118 - со сменными наконечниками, с измерительной поверхностью рамки в виде продольного или поперечного выступа (в зависимости от выбора сменного наконечника), с измерительной поверхностью штанги в виде плоской прямоугольной поверхности основания;
- 3119 - с измерительной поверхностью рамки в виде продольного выступа, с измерительной поверхностью штанги в виде плоской прямоугольной поверхности основания.

С отсчетом по круговой шкале:

- 3121 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа.

С отсчетом по нониусу:

- 3131, 3141 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа. Модели отличаются друг от друга значением отсчета по нониусу и диапазонами измерения;
- 3132, 3142 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа. Модели отличаются друг от друга значением отсчета по нониусу и диапазонами измерения;
- 3133 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа;
- 3134 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде поперечного выступа;
- 3151 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде продольного выступа.

Штангенглубиномеры моделей 3110, 3111, 3112, 3113, 3114, 3115, 3116, 3117, 3118, 3119, 3191, 3192 состоят из следующих элементов: штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея (варианты исполнения цифрового отсчетного устройства представлены на рисунке 19), которая перемещается вдоль штанги, источника питания, устройства для зажима рамки и основания, являющегося частью рамки (модели 3110, 3111, 3112, 3113, 3114, 3115, 3116, 3117, 3191, 3192) или штанги (модели 3118, 3119). Цвета кнопок управления и корпуса цифрового отсчетного устройства могут быть изменены изготовителем и не влияют на метрологические характеристики.

Штангенглубиномеры модели 3118 оснащены тремя сменными наконечниками: один с поперечным выступом и два с продольным выступом (с плоской и сферической измерительными поверхностями).

Штангенглубиномеры моделей 3131, 3132, 3133, 3134, 3141, 3142, 3151 состоят из следующих элементов: штанги, на которой нанесена миллиметровая шкала, рамки с нониусом, которая перемещается вдоль штанги, устройства для зажима рамки (кроме модели 3151), приводного ролика (кроме модели 3151), рамки микроподачи (модели 3132, 3142), основания, являющегося частью рамки.

Штангенглубиномеры модели 3121 состоят из следующих элементов: штанги, на которую нанесена миллиметровая шкала, круговой шкалы, встроенной в рамку, устройства для зажима рамки и основания, являющегося частью рамки. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.

Модели делятся на модификации, отличающиеся диапазоном измерения, длиной, плоскостностью измерительной поверхности рамки и штанги, пределами допускаемой абсолютной погрешности измерений.

Штангенглубиномеры моделей 3111 и 3112 выпускаются со степенью защиты IP67, а штангенглубиномеры моделей 3113, 3114, 3115, 3116, 3117, 3118, 3119, 3110, 3191, 3192 выпускаются со степенью защиты IP54 по ГОСТ 14254-2015.

Товарный знак наносится на паспорт штангенглубиномеров типографским

методом и/ или на футляр штангенглубиномеров краской или методом лазерной гравировки, а также может наноситься на штангу и/или рамку (в том числе на основание и/ или отсчетное устройство) методом лазерной гравировки.

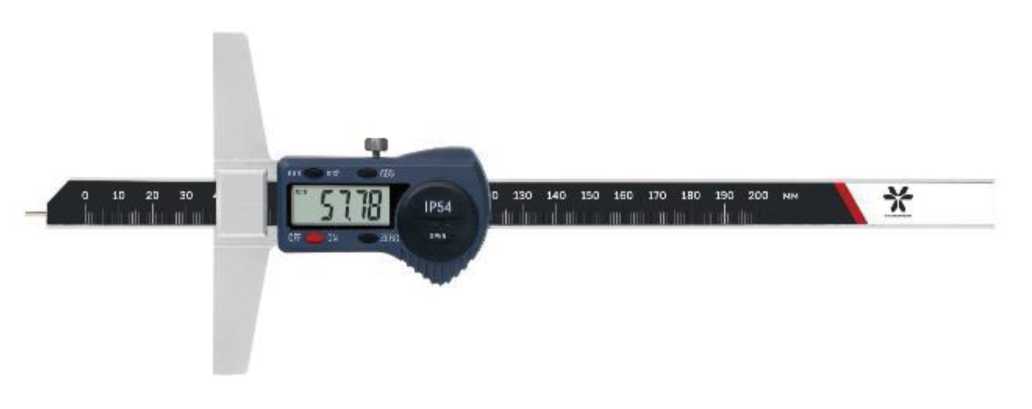

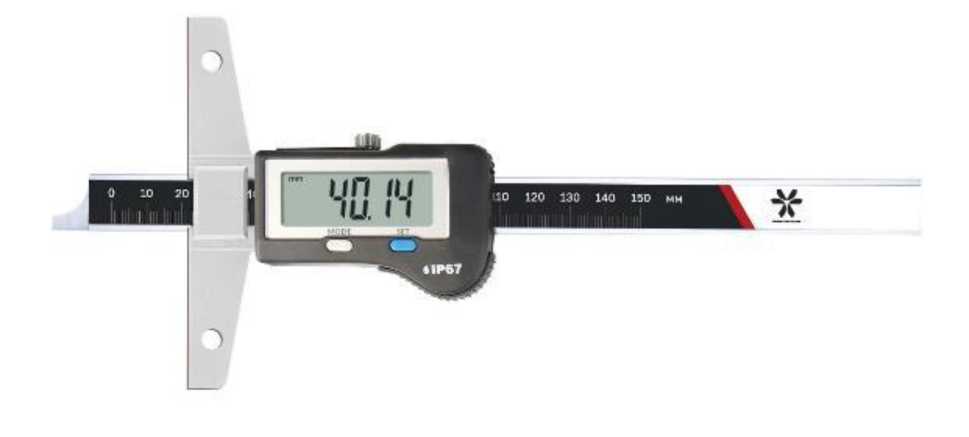

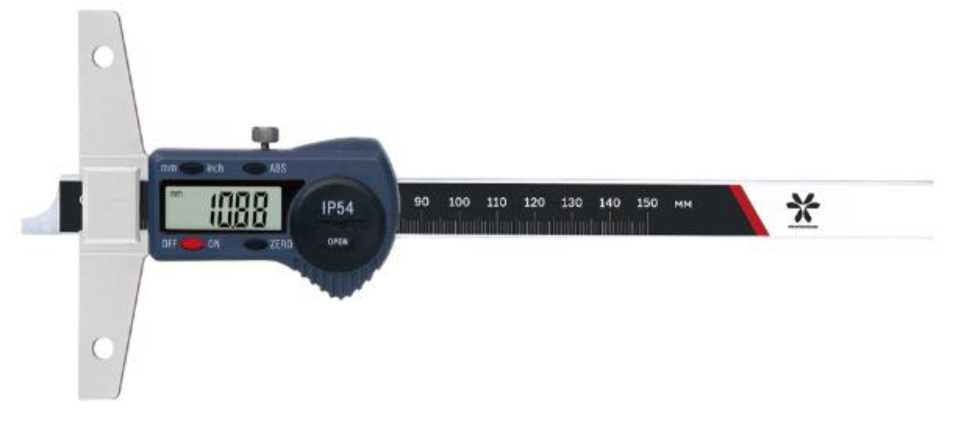

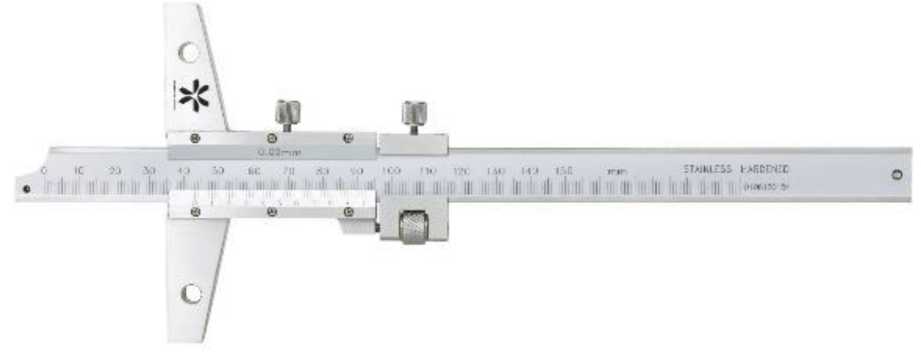

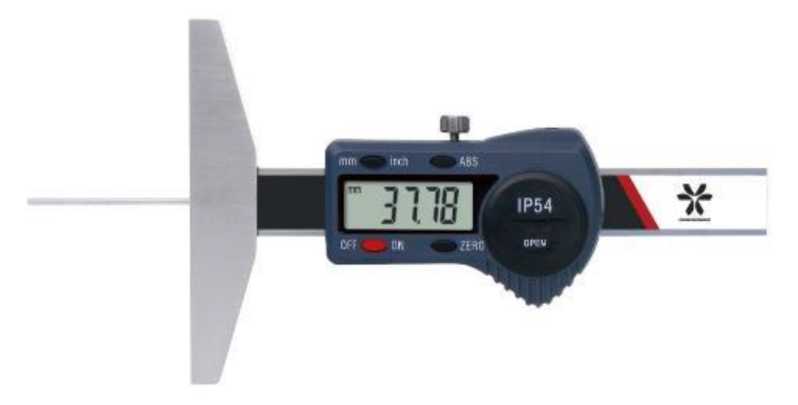

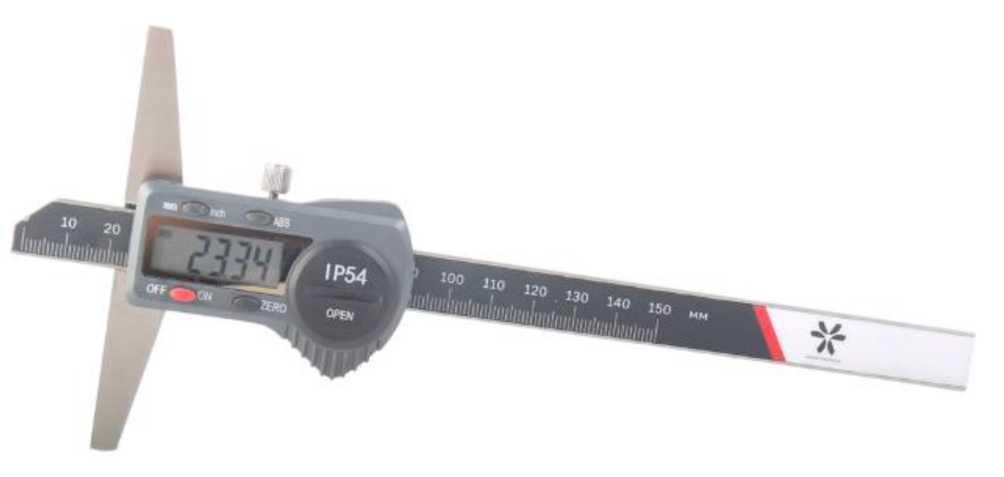

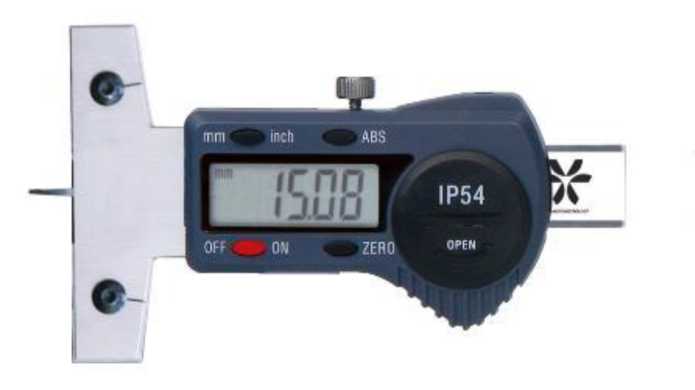

Общий вид штангенглубиномеров представлен на рисунках 1-18.

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабский цифр и букв латинского алфавита, наносится методом лазерной маркировки в местах, указанных на рисунке 20.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование штангенглубиномеров не предусмотрено.

Рисунок 1 - Общий вид штангенглубиномеров модели 3110

Рисунок 2 - Общий вид штангенглубиномеров модели 3111

Рисунок 3 - Общий вид штангенглубиномеров модели 3112

Рисунок 4 - Общий вид штангенглубиномеров модели 3113

Рисунок 5 - Общий вид штангенглубиномеров модели 3114

Рисунок 6 - Общий вид штангенглубиномеров модели 3115

Рисунок 7 - Общий вид штангенглубиномеров модели 3116

Рисунок 8 - Общий вид штангенглубиномеров модели 3117

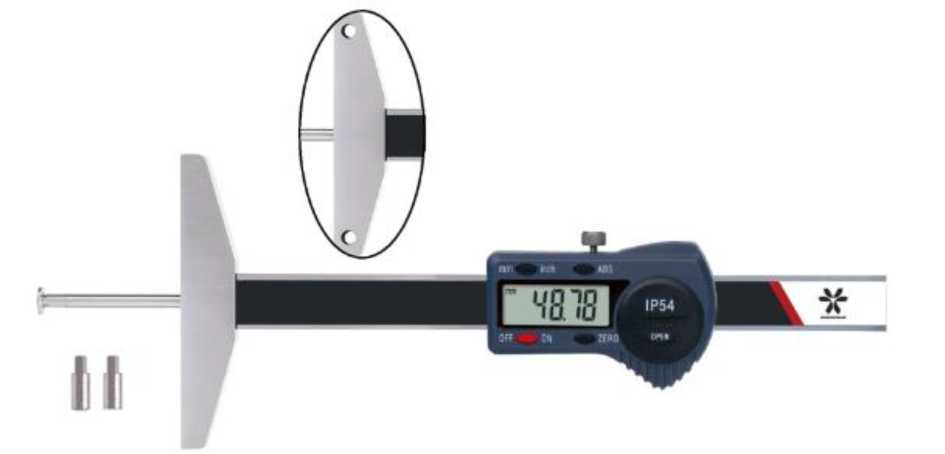

Рисунок 9 - Общий вид штангенглубиномеров модели 3118

Рисунок 10 - Общий вид штангенглубиномеров модели 3119

Рисунок 11 - Общий вид штангенглубиномеров модели 3191

Рисунок 12 - Общий вид штангенглубиномеров модели 3192

Рисунок 13 - Общий вид штангенглубиномеров модели 3121

Рисунок 14 - Общий вид штангенглубиномеров модели 3131, 3141

Рисунок 15 - Общий вид штангенглубиномеров модели 3132, 3142

Рисунок 16 - Общий вид штангенглубиномеров модели 3133

® © ©

4U t-J ЕО 7Г. Fl V. ?.Л |1.) - J |yj uj 15^ _rrn SlAlhUSW HAHIXNtB

«_‘ ’ * ®.

Рисунок 17 - Общий вид штангенглубиномеров модели 3134

Рисунок 18 - Общий вид штангенглубиномеров модели 3151

Рисунок 19 - Варианты исполнений цифрового отсчетного устройства

Рисунок 20 - Место нанесения заводского номера

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенглубиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Лист № 11 Всего листов 17 Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики штангенглубиномеров с цифровым отсчетным устройством

Модель	Модификация	Диапазон измерений, мм	Дискретность отсчета, мм	Пределы допускаемой абсолютной погрешности измерений, мм	Длина основания, мм, не менее	Длина штанги, мм не более	Ширина штанги, мм не более	Плоскостность измерительной поверхности штанги, мм, не более	Плоскостность измерительной поверхности рамки, мм, не более
1	2	3	4	5	6	7	8	9	10
3111	3111-150	от 0 до 150	0,01	±0,02	100	232	14,5	0,005	0,005
	3111-200	от 0 до 200	0,01	±0,02	100	285	14,5	0,005	0,005
	3111-300	от 0 до 300	0,01	±0,03	150	390	14,5	0,005	0,005
3112	3112-150	от 0 до 150	0,01	±0,02	100	237	16	0,005	0,005
	3112-200	от 0 до 200	0,01	±0,02	100	287	16	0,005	0,005
	3112-300	от 0 до 300	0,01	±0,03	100	403	16	0,005	0,005
3113	3113-150	от 0 до 150	0,01	±0,03	100	230	14,5	0,005	0,005
	3113-200	от 0 до 200	0,01	±0,03	100	280	14,5	0,005	0,005
	3113-300	от 0 до 300	0,01	±0,04	150	380	14,5	0,005	0,005
	3113-500	от 0 до 500	0,01	±0,05	150	585	15	0,005	0,005
3114	3114-200	от 0 до 200	0,01	±0,03	100	291	14,5	0,005	0,005
3114	3114-300	от 0 до 300	0,01	±0,04	150	395	15	0,005	0,005
3115	3115-150	от 0 до 150	0,01	±0,04	100	235	14,5	0,005	0,005
	3115-200	от 0 до 200	0,01	±0,04	100	285	14,5	0,005	0,005
	3115-300	от 0 до 300	0,01	±0,05	150	390	14,5	0,005	0,005
	3115-500	от 0 до 500	0,01	±0,05	150	623	16	0,005	0,005
	3115-150А	от 0 до 150	0,01	±0,04	100	235	14,5	0,005	0,005
	3115-200А	от 0 до 200	0,01	±0,04	100	285	14,5	0,005	0,005
	3115-300А	от 0 до 300	0,01	±0,05	150	390	14,5	0,005	0,005
	3115-500А	от 0 до 500	0,01	±0,05	200	623	16	0,005	0,005
3116	3116-150	от 0 до 150	0,01	±0,03	100	233	16	0,005	0,005
	3116-200	от 0 до 200	0,01	±0,03	100	283	16	0,005	0,005
	3116-300	от 0 до 300	0,01	±0,04	150	383	16	0,005	0,005
3117	3117-150	от 0 до 150	0,01	±0,03	100	237	16	0,005	0,005
	3117-200	от 0 до 200	0,01	±0,03	100	287	16	0,005	0,005
	3117-300	от 0 до 300	0,01	±0,04	100	403	16	0,005	0,005
3118	3118-100	от 0 до 100	0,01	±0,02	85	200	16	0,005	0,005^п
	3118-150	от 0 до 150	0,01	±0,03	101	300	16	0,005	0,005^п
	3118-200	от 0 до 200	0,01	±0,03	101	300	16	0,005	0,005^п
	3118-300	от 0 до 300	0,01	±0,04	101	400	16	0,005	0,005^п
3119	3119-25	от 0 до 25	0,01	±0,02	85	110	16	0,005	0,005
	3119-50	от 0 до 50	0,01	±0,02	85	135	16	0,005	0,005
	3119-150	от 0 до 150	0,01	±0,03	100	235	16	0,005	0,005

П Продолжение таблицы 1

1	2	3	4	5	6	7	8	9	10
3110	3110-25	от 0 до 25	0,01	±0,03	65	90	16	0,005	0,005
3191	3191-25	от 0 до 30	0,01	±0,03	60	140	16	0,005	0,005
3192	3192-150	от 0 до 150	0,01	±0,03	100	230	14,5	0,005	0,005
	3192-200	от 0 до 200	0,01	±0,03	100	280	14,5	0,005	0,005
	3192-300	от 0 до 300	0,01	±0,04	150	380	14,5	0,005	0,005
	3192-500	от 0 до 500	0,01	±0,05	150	585	16	0,005	0,005
	3192-600	от 0 до 600	0,01	±0,05	150	685	16	0,005	0,005

¹⁾ Плоскостность измерительной поверхности нормируется для сменного наконечника с

поперечным выступом

Таблица 2 - Метрологические и технические характеристики штангенглубиномеров с отсчетом по нониусу

Модель	Модификация	Диапазон измерений, мм	Значение отсчета по нониусу, мм	Пределы допускаемой абсолютной погрешности измерений, мм	Длина основания, мм, не менее	Длина штанги, мм не более	Ширина штанги, мм не более	Плоскостность измерительной поверхности штанги, мм, не более	Плоскостность измерительной поверхности рамки, мм, не более
1	2	3	4	5	6	7	8	9	10
3133	3133-150	от 0 до 150	0,02	±0,03	100	245	11,5	0,005	0,005
	3133-200	от 0 до 200	0,02	±0,03	100	282	11,5	0,005	0,005
	3133-300	от 0 до 300	0,02	±0,04	100	382	11,5	0,005	0,005
	3133-500	от 0 до 500	0,02	±0,05	150	585	11,5	0,005	0,005
3131	3131-150	от 0 до 150	0,02	±0,03	100	240	16	0,005	0,005
	3131-200	от 0 до 200	0,02	±0,03	100	290	16	0,005	0,005
	3131-300	от 0 до 300	0,02	±0,04	100	390	16	0,005	0,005
	3131-600	от 0 до 600	0,02	±0,05	150	704	16	0,005	0,005
	3131-1000	от 0 до 1000	0,02	±0,07	200	1124	18	0,005	0,005
3141	3141-150	от 0 до 150	0,05	±0,05	100	240	16	0,008	0,008
	3141-200	от 0 до 200	0,05	±0,05	100	290	16	0,008	0,008
	3141-300	от 0 до 300	0,05	±0,08	100	390	16	0,008	0,008
	3141-600	от 0 до 600	0,05	±0,10	150	704	16	0,008	0,008
	3141-1000	от 0 до 1000	0,05	±0,15	200	1124	18	0,008	0,008
3132	3132-150	от 0 до 150	0,02	±0,03	100	256	16	0,005	0,005
	3132-200	от 0 до 200	0,02	±0,03	100	306	16	0,005	0,005
	3132-300	от 0 до 300	0,02	±0,04	100	406	16	0,005	0,005
	3132-600	от 0 до 600	0,02	±0,05	150	720	16	0,005	0,005
	3132-1000	от 0 до 1000	0,02	±0,07	200	1140	18	0,005	0,005
3142	3142-150	от 0 до 150	0,05	±0,05	100	256	16	0,008	0,008
	3142-200	от 0 до 200	0,05	±0,05	100	306	16	0,008	0,008
	3142-300	от 0 до 300	0,05	±0,08	100	406	16	0,008	0,008
	3142-600	от 0 до 600	0,05	±0,10	150	720	16	0,008	0,008
	3142-1000	от 0 до 1000	0,05	±0,15	200	1140	18	0,008	0,008

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9	10
3134	3134-150	от 0 до 150	0,02	±0,03	100	245	16	0,005	0,005
	3134-200	от 0 до 200	0,02	±0,03	100	295	16	0,005	0,005
	3134-300	от 0 до 300	0,02	±0,04	100	395	16	0,005	0,005
3151	3151-30	от 0 до 30	0,1	±0,10	55	90	6	0,005	0,005

Таблица 3 - Метрологические и технические характеристики штангенглубиномеров с отсчетом по круговой шкале

Модель	Модификация	Диапазон измерений, мм	Цена деления, мм	Пределы допускаемой абсолютной погрешности измерений, мм	Длина основания, не менее, мм	Длина штанги, мм не более	Ширина штанги, мм не более	Плоскостность измерительной поверхности штанги, мм, не более	Плоскостность измерительной поверхности рамки, мм, не более
3121	3121-150	от 0 до 150	0,02	±0,03	100	235	13	0,005	0,005
	3121-200	от 0 до 200	0,02	±0,03	100	285	13	0,005	0,005
	3121-300	от 0 до 300	0,02	±0,04	100	308	13	0,005	0,005

Таблица 4 - Толщина поперечного выступа штангенглубиномеров с поперечным или двумя поперечными , выступами рамки или штанги

Модель	Модификация	Толщина поперечного выступа штанги, мм	Толщина поперечного выступа рамки, мм	Толщина двойного поперечного выступа штанги, мм
3115	3115-150	2	-	-
	3115-200	2
	3115-300	2
	3115-500	3
	3115-150А	1
	3115-200А	1
	3115-300А	1
	3115-500А	3
3116	3116-150	-		2,5
	3116-200			2,5
	3116-300			2,5
3118	3118-100		1^!)	-
	3118-150		1^!)
	3118-200		1^!)
	3118-300		1^!)
3134	3134-150	10	-
	3134-200	10
	3134-300	10
¹⁾ Толщина поперечного выступа нормируется для сменного наконечника с поперечным выступом

Таблица 5 - Габаритные размеры и масса

Модель	Модификация	Габаритные размеры (Ширина хДлина^В ысота), мм, не более	Масса, г, не более
1	2	3	4
3111	3111-150	120x320x40	545
	3111-200	120x320x40	565
	3111-300	185x460x40	800
3112	3112-150	120x320x40	570
	3112-200	120x320x40	565
	3112-300	140x430x40	805
3113	3113-150	120x320x40	535
	3113-200	120x320x40	555
	3113-300	190x450x40	935
	3113-500	260x820x60	2225
3114	3114-200	120x320x40	535
3114	3114-300	190x450x40	795
3115	3115-150	120x320x40	500
	3115-200	120x320x40	815
	3115-300	190x455x40	815
	3115-500	260x820x60	2225
	3115-150А	120x330x40	500
	3115-200А	130x320x40	530
	3115-300А	190x450x40	795
	3115-500А	280x810x40	2473
3116	3116-150	120x320x40	555
	3116-200	120x320x40	570
	3116-300	140x430x40	805
3117	3117-150	120x320x40	570
	3117-200	120x320x40	600
	3117-300	140x450x40	760
3118	3118-100	120x320x40	530
	3118-150	120x320x40	585
	3118-200	120x320x40	585
	3118-300	140x430x40	770
3119	3119-25	120x320x40	535
	3119-50	120x320x40	535
	3119-150	70x155x32	180
3110	3110-25	80x120x25	400
3191	3191-25	120x210x40	400
3192	3192-150	130x320x40	495
	3192-200	130x320x40	510
	3192-300	200x460x40	965
	3192-500	230x820x60	2535
	3192-600	230x820x60	2600
3133	3133-150	120x320x40	525
	3133-200	120x320x40	345
	3133-300	140x430x40	760

Продолжение таблицы 5

1	2	3	4
3133	3133-500	250x810x60	2460
3131	3131-150	120x320x40	540
	3131-200	120x320x40	560
	3131-300	140x430x60	805
	3131-600	240x810x60	2434
	3131-1000	260x1180x40	3395
3141	3141-150	120x320x40	560
	3141-200	120x320x40	560
	3141-300	140x430x60	805
	3141-600	240x810x60	2434
	3141-1000	260x1180x40	3395
3132	3132-150	120x320x40	585
	3132-200	140x430x40	790
	3132-300	140x430x40	805
	3132-600	250x820x100	2625
	3132-1000	270x1280x40	3610
3142	3142-150	120x320x40	585
	3142-200	140x430x40	790
	3142-300	140x430x40	825
	3142-600	250x810x60	2540
	3142-1000	270x1280x40	3610
3134	3134-150	120x320x40	535
	3134-200	120x320x40	560
	3134-300	140x430x30	770
3151	3151-30	120x320x40	100
3121	3121-150	120x320x40	535
	3121-200	140x430x40	745
	3121-300	140x430x40	845

Таблица 6 - Технические характеристики

Наименование характеристики	Значение
Параметр шероховатости Ra измерительной поверхности штанги, кроме модели 3115, мкм, не более	0,2
Параметр шероховатости Ra измерительной поверхности рамки, мкм, не более	0,2
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +20 °С, %, не более	от +15 до +25 80

Таблица 7 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, условных измерений^	25000
Полный средний срок службы, лет, не менее	5
¹⁾ Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения, при этом перемещение рамки должно быть не менее 1/3 верхнего предела измерения штангенглубиномера

Знак утверждения типа наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество
Штангенглубиномер Miyamotometrology ¹⁾¹	-	1 шт.
Футляр	-	1 шт.
Сменные наконечники для модели 3118	-	1 комплект
Источник питания (батарейка) ²⁾	-	1 шт.
Паспорт ¹⁾	-	1 экз.
¹⁾ ¹ Модель в соответствии с заказом; ²⁾ Для штангенглубиномеров с цифровым отсчетным устройством

Сведения о методиках (методах) измерений

приведены в разделе 6 «Порядок работы» паспортов штангенглубиномеров Miyamotometrology.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Технические условия ТУ 012-2024 «Штангенглубиномеры Miyamotometrology. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ИНСТРУМЕНТ»

(ООО «ИНСТРУМЕНТ»)

ИНН 5263052431

Юридический адрес: 603124, Россия, г. Нижний Новгород, Базовый проезд, д. 1, помещение 1

Телефон: + 7 (831) 432-53-04

E-mail: info@instrumentgroup.ru

Web-сайт: www.instrument52.ru

Изготовитель

Общество с ограниченной ответственностью «ИНСТРУМЕНТ»

(ООО «ИНСТРУМЕНТ»)

ИНН 5263052431

Юридический адрес: 603124, Россия, г. Нижний Новгород, Базовый проезд, д. 1, помещение 1

Производственная площадка Hunan Temec Electromechanical Co, Ltd.

Адрес: No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129 China

Телефон: + 7 (831) 432-53-04

E-mail: info@instrumentgroup.ru

Web-сайт: www.instrument52.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адреса мест осуществления деятельности:

142300,РОССИЯ, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д.2;

308023, РОССИЯ, Белгородская область, город Белгород, улица Садовая, дом 45а; РОССИЯ, Ивановская область, район Лежневский, СПК имени Мичурина

Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, Пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

Лист № 1 Регистрационный № 96380-25 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «АЭМЗ-ЭНЕРГО» (3-я очередь) Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «АЭМЗ-ЭНЕРГО» (3-я очередь) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электрической энергии

(далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий сервер с программным обеспечением (ПО) «Пирамида 2.0», устройства синхронизации системного времени (далее - УССВ), каналообразующую аппаратуру, автоматизированные рабочие места (далее - АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

От сервера информация в виде xml-файлов установленных форматов поступает на АРМ по каналу связи сети Internet.

Передача информации от сервера или АРМ в програмно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектвов оптового рынка электрической энергии и мощности.

Сервер может принимать измерительную информацию в виде xml -файлов установленных форматов от ИВК прочих АИИС КУЭ третьих лиц утвержденного типа, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, и передавать всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ ИВК. УССВ обеспечивают передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с часами УССВ типа УСВ-3 осуществляется один раз в час. Корректировка часов сервера производится при расхождении времени сервера и УССВ на величину более, чем ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время каждого сеанса связи со счетчиками, но не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении времени счетчиков и сервера на величину более, чем ±2 с.

Цикличность сравнения времени корректируемого и корректирующего компонентов, а также величина порога синхронизации времени являются программируемыми параметрами.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Средству измерений присвоен заводской номер 005. Заводской номер АИИС КУЭ ООО «АЭМЗ-ЭНЕРГО» (3-я очередь) наносится на этикетку, расположенную на тыльной стороне сервера типографским способом, а также указывается в формуляре АИИС КУЭ. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение «Пирамида 2.0».

ПО «Пирамида 2.0» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2.0». Метрологически значимая часть ПО «Пирамида 2.0» указана в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения «Пирамида 2.0»

Идентификац ионные данные (признаки)

Значение

Идентификац

ионное наименование ПО

Binary Pack Control s.dll

Check

Data Integrit

y.dll

ComI

ECFunc tions.dll

ComMod busFuncti ons.dll

Com StdFun ctions. dll

DateTi meProc essing.d ll

Safe

Values DataUp-date.dll

Simple

Verify Data Statuses

.dll

Sum mary Check CRC.

dll

Value s DataP rocess ing.dll

Номер версии (идентификац ионный номер) ПО

не ниже 8.2

Цифровой идентификато р ПО

EB198

4E007 2ACFE 1C797 269B9 DB154

E021C

F9C97

4DD7

EA912 19B4 D4754 D5C7

BE77C

5655C4

F19F89

A1B412 63A16C

E27

AB65E

F4B617

E4F786

CD87B 4A560F

C917

EC9A8

6471F3

713E60 C1DAD 056CD 6E373

D1C26

A2F55

C7FEC

FF5CA

F8B1C 056FA4

B6740D3

419A3B

C1A4276

3860BB6

FC8AB

61C144

5BB04

C7F9B

B4244

D4A08

5C6A3

EFCC

55E9 1291

DA6F 80597 93236 4430

013E

6FE1

081A

4CF0

C2D

E95F 1BB6

EE64

Алгоритм вычисления цифрового идентификато ра По

MD5

Метрологические и технические характеристики

Таблица 2 - Состав АИИС		КУЭ
№ ИИК	Наименование ИИК	Состав ИИК АИИС КУЭ			УССВ/ Сервер
№ ИИК	Наименование ИИК	Трансформатор тока	Трансформатор напряжения	Счётчик электрической энергии	УССВ/ Сервер
1	2	3	4	5	6
1	КРУ-10 кВ, СШ 10 кВ, яч. 2, КЛ-10 кВ	ТОЛ кл.т. 0,5S Ктт = 400/5 рег. № 47959-16	ЗНОЛП-НТЗ кл.т. 0,5 Ктн = (10000/^3)7(100/^3) рег. № 69604-17	ПСЧ-4ТМ.05МК.00 кл.т. 0,5S/1,0 рег. № 50460-18
2	ТП МФЦ 2*2000 6 кВ, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. К102, КЛ-6 кВ	ТОЛ-СЭЩ кл.т. 0,5S Ктт = 400/5 рег. № 51623-12	НАЛИ-СЭЩ кл.т. 0,5 Ктн = 6000/100 рег. № 51621-12	ПСЧ-4ТМ.05МК.12 кл.т. 0,5S/1,0 рег. № 50460-18	УСВ-3 рег. № 84823-22 Сервер, совместимый с платформой х86-х64
3	ТП МФЦ 2*2000 6 кВ, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. К202, КЛ-6 кВ	ТОЛ-СЭЩ кл.т. 0,5S Ктт = 400/5 рег. № 51623-12	НАЛИ-СЭЩ кл.т. 0,5 Ктн = 6000/100 рег. № 51621-12	ПСЧ-4ТМ.05МК.12 кл.т. 0,5S/1,0 рег. № 50460-18
4	ТП-16606 10 кВ, РУ-0,4 кВ, Ввод Т-1	ТТН кл.т. 0,5S Ктт = 800/5 рег. № 75345-19	-	Меркурий 236 ART-03 PQRS кл.т. 0,5S/1,0 рег. № 47560-11
5	ТП-16606 10 кВ, РУ-0,4 кВ, Ввод Т-2	ТТН кл.т. 0,5S Ктт = 4000/5 рег. № 75345-19	-	Меркурий 236 ART-03 PQRS кл.т. 0,5S/1,0 рег. № 47560-11

Продолжение таблицы 2___________________________________________________________

Примечания

1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с описанием типа АИИС КУЭ, как его неотъемлемая часть.
2. Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, - активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИИК	cosф	Границы интервала допускаемой относительной погрешности ИИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 %<Кзм<!120%
1-3	1,0	2,1	1,2	1,0	1,0
(Счетчик 0,5S; ТТ	0,8	2,7	1,7	1,3	1,3
0,5S; ТН 0,5)	0,5	4,9	3,1	2,3	2,3
4-5	1,0	2,0	1,0	0,8	0,8
(Счетчик 0,5S; ТТ	0,8	2,6	1,6	1,1	1,1
0,5S)	0,5	4,7	2,8	1,9	1,9
Номер ИИК	cosф	Границы интервала допускаемой относительной погрешности ИИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
Номер ИИК	cosф	52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 %<Кзм<!120%
1-3 (Счетчик 1,0; ТТ 0,5S; ТН 0,5)	0,8	4,1	2,8	2,1	2,1
1-3 (Счетчик 1,0; ТТ 0,5S; ТН 0,5)	0,5	2,7	1,8	1,5	1,5
4-5	0,8	4,0	2,6	1,8	1,8
(Счетчик 1,0; ТТ 0,5S)	0,5	2,6	1,7	1,3	1,3
Номер ИИК	cosф	Границы интервала допускаемой относительной погрешности ИИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
Номер ИИК	cosф	51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 %<Кзм<!120%
1-3	1,0	2,4	1,7	1,6	1,6
(Счетчик 0,5S; ТТ	0,8	3,0	2,1	1,8	1,8
0,5S; ТН 0,5)	0,5	5,1	3,4	2,6	2,6
4-5	1,0	2,3	1,6	1,4	1,4
(Счетчик 0,5S; ТТ	0,8	2,9	2,0	1,7	1,7
0,5S)	0,5	4,9	3,1	2,3	2,3

Продолжение таблицы 3

Номер ИИК	COSф	Границы интервала допускаемой относительной погрешности ИИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		§2%,	§5 %,	§20 %,	§100 %,
		12% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	I100 %<1изм<1120%
1-3 (Счетчик 1,0; ТТ 0,5S; ТН 0,5)	0,8	5,1	4,1	3,7	3,7
1-3 (Счетчик 1,0; ТТ 0,5S; ТН 0,5)	0,5	4,0	3,5	3,3	3,3
4-5 (Счетчик 1,0; ТТ 0,5S)	0,8	5,0	4,0	3,5	3,5
4-5 (Счетчик 1,0; ТТ 0,5S)	0,5	4,0	3,4	3,2	3,2
Пределы допускаемой абсолютной погрешности смещения шкалы времени СОЕВ 5 АИИС КУЭ относительно шкалы времени UTC (SU), (±Д), с
Примечания 1 Границы интервала допускаемой относительной погрешности §1(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности §1(2)%р и §2%q для cos9<1,0 нормируются от П%. 2Метрологические характеристики ИИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Количество измерительных каналов	5
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °C: - для счетчиков электроэнергии	от 99 до 101 от 1(2) до 120 0,87 от 49,85 до 50,15 от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности, не менее - частота, Гц диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН - для счетчиков - для сервера, УССВ	от 90 до 110 от 1(2) до 120 0,5 от 49,6 до 50,4 от -45 до +40 от +10 до +30 от +18 до +24

Продолжение таблицы 4

1	2
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии ПСЧ-4ТМ.05МК.00, ПСЧ-4ТМ.05МК.12:
- средняя наработка до отказа, ч, не менее	165000
- среднее время восстановления работоспособности, ч, не более	2
счетчики электроэнергии Меркурий 236 ART-03 PQRS:
- средняя наработка до отказа, ч, не менее	220000
- среднее время восстановления работоспособности, ч, не более	2
УССВ:
- средняя наработка до отказа, ч, не менее	180000
Сервер АИИС КУЭ:
- средняя наработка до отказа, ч, не менее	100000
- среднее время восстановления работоспособности, ч, не более	1
Глубина хранения информации
счетчики электроэнергии:
тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
при отключенном питании, лет, не менее	5
Сервер АИИС КУЭ:
результаты измерений, состояние объектов и средств измерений, лет, не	3,5
менее

Надежность системных решений:

- резервирование питания серверов с помощью источников бесперебойного питания;
- в журналах событий счетчиков фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекция шкалы времени;
- в журналах событий сервера фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекция шкалы времени в счетчиках и серверах;
- пропадание и восстановление связи со счетчиком. Защищенность применяемых компонентов:
- наличие механической защиты от несанкционированного доступа и пломбирование:
- счетчиков электроэнергии;
- промежуточных клеммников вторичных цепей напряжения и тока;
- испытательной коробки/
- наличие защиты на программном уровне:
- пароль на счетчиках электроэнергии;
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени:

- в счетчиках электроэнергии (функция автоматизирована);
- в сервере (функция автоматизирована). Возможность сбора информации:
- о результатах измерений (функция автоматизирована);
- о состоянии средств измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована).
- сбора результатов измерений - не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количеств о шт./экз.
1	2	3
Трансформаторы тока опорные	ТОЛ	3
Трансформаторы тока	ТОЛ-СЭЩ	6
Трансформаторы тока	ТТН	6
Трансформаторы напряжения	ЗНОЛП-НТЗ	3
Трансформаторы напряжения трехфазной антирезонансной группы	НАЛИ-СЭЩ	2
Счетчики электрической энергии статические трехфазные	Меркурий 236 ART-03 PQRS	2
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК.00	1
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК.12	2
Устройства синхронизации времени	УСВ-3	1
Сервер АИИС КУЭ	-	1
Формуляр	АКУП.411711.023.ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «АЭМЗ-ЭНЕРГО» (3-я очередь), аттестованном ООО «Энертест», г. Химки, уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314746.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «АЭМЗ-ЭНЕРГО»

(ООО «АЭМЗ-ЭНЕРГО»)

ИНН 2376002210

Юридический адрес: 127006, г. Москва, ул. Краснопролетарская, д. 4, эт. 5, ком. 18

Телефон: +7 (499) 643-83-04, доб. 3831

E-mail: adb@aemzenergo.ru

Изготовитель

Общество с ограниченной ответственностью «Автоматизация Комплект Учет Проект» (ООО «АКУП»)

ИНН 7725743133

Адрес: 111024, г. Москва, ул. 2-я Энтузиастов, д. 5, к. 40, оф. 307 Телефон: +7 (985) 343-55-07

E-mail: proekt-akup@yandex.ru

Испытательный центр

Общество с ограниченной ответственностью «Метрикслаб»

(ООО «Метрикслаб»)

ИНН 3300012154

Адрес: 600028, Владимирская область, г. Владимир, ул. Сурикова, д. 10а, пом. 11 Телефон: +7-991-444-02-96

E-mail: MetrXLab@yandex.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314899

Лист № 1 Регистрационный № 96381-25 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахографы Спутник

Назначение средства измерений

Тахографы Спутник (далее - тахографы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS одновременно; измерений количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока средства криптографической защиты информации (далее - СКЗИ) при работе по сигналам ГНСС ГЛОНАСС/GPS одновременно.

Описание средства измерений

К настоящему типу средств измерений относятся тахографы следующих модификаций: Спутник (исполнения: 21.3840000-10, 21.3840000-11, 21.3840000-12, 21.3840000-13) и Спутник онлайн (исполнения: 21.3840000-14, 21.3840000-15), которые отличаются друг от друга наличием или отсутствием модулей беспроводной передачи данных (Bluetooth, GPRS), сертификата дорожной перевозки опасных грузов и возможностью или отсутсвием возможности работы с автоматизированной информационной системой «Тахографический контроль».

Принцип действия тахографов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1 блоком СКЗИ, а также подсчете электрических импульсов от датчика движения, количество которых пропорционально пройденному автотранспортным средством пути. Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на колесных транспортных средствах осуществляется в соответствии с руководством по эксплуатации.

Конструктивно тахографы состоят из моноблока с блоком СКЗИ и навигационной антенны (не входит в комплект поставки). На лицевой панели тахографов расположены дисплей, органы управления, крышка термопринтера и слоты для установки электронных карт.

Для приема сигналов ГНСС ГЛОНАСС/GPS используется навигационная антенна, обладающая следующими характеристиками: разъем FAKRA (тип С), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 25 дБ.

Результаты измерений блока СКЗИ в неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на чеке.

Электрические импульсы от датчиков движения поступают в электронный блок тахографов, где обрабатываются микропроцессором по заданным алгоритмам. Результаты обработки сохраняются в энергонезависимой памяти тахографа, выгружаются на внешние носители, подписанные электронной подписью, отображаются в графическом виде и на чеке.

Метрологические характеристики тахографов обеспечиваются при работе с импульсными датчиками движения, имеющими следующие параметры выходного сигнала:

- количество импульсов на один километр пройденного пути: от 2400 до 64255;

- амплитуда логической единицы не менее 3,8 В (максимальное значение указано в паспорте тахографа);

- минимальная длительность импульса не менее 200 мкс;

- амплитуда логического нуля не более 1 В (минимальное значение указано в паспорте тахографа);

- время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс.

Метрологические характеристики тахографов обеспечиваются только при работе с блоками СКЗИ, соответствующими приказу Минтранса РФ от 20.10.2020 № 440, утвержденного типа, имеющими сведения в Федеральном информационном фонде по обеспечению единства измерений о положительных результатах поверки с не истекшим сроком действия и обладающими метрологическими и техническими характеристиками, приведенными в таблице 1.

аблица 1 - Метрологические и технические характеристики блоков СКЗИ

Наименование характеристики	Значение
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м	±3
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м	±15
Пределы допускаемой абсолютной погрешности измерений скорости^* в диапазоне скоростей от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч	±2
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с	±2
Рабочие условия эксплуатации	не хуже рабочих условий эксплуатации тахографа
_* - плановая составляющая

После окончания срока действия ключей блока СКЗИ он выдает информацию тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных. Для продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок СКЗИ на аналогичный активированный блок, имеющий сведения в Федеральном информационном фонде по обеспечению единства измерений о положительных результатах поверки с не истекшим сроком действия.

Тахографы обеспечивают дискретности выдачи измеренных данных, приведенные в таблице 2.

аблица 2 - Дискретности выдачи тахографами измеренных данных

Наименование источника информации	Дискретность выдачи
Файл блока СКЗИ	координаты (широта и долгота): 0,00000001 ^окоординаты (высота): 1 м скорость: 1 км/ч время: 1 с
Файл тахографа для выгрузки на внешние носители данных	пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 с
Чек контрольный	пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 мин координаты (широта и долгота): 0, 00000001^о
Дисплей	координаты (широта и долгота): 0,00001 ^оскорость: 1 км/ч время блока СКЗИ: 1 с время тахографа: 1 мин пройденный путь: 0,1 км

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационную табличку корпуса тахографов типографским способом в месте, указанном на рисунке 1.

Знак поверки на корпус тахографов не наносится.

Общий вид тахографов представлен на рисунке 1 и 2.

Обозначение мест нанесения знака утверждения типа, заводского номера, а также схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.

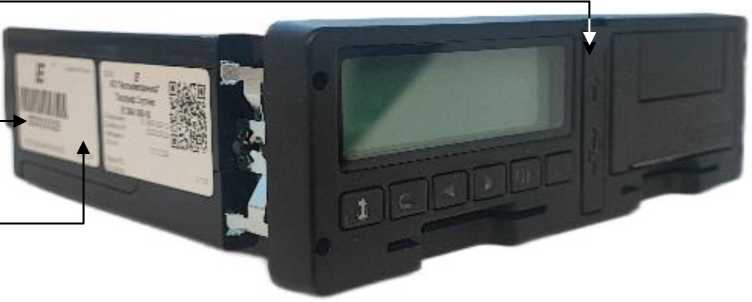

Рисунок 1 - Общий вид тахографов Спутник (лицевая сторона)

Рисунок 2 - Общий вид тахографов Спутник (тыльная сторона)

Программное обеспечение

Тахографы работают под управлением специализированного программного обеспечения (ПО).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция тахографов исключает возможность несанкционированного влияния на ПО тахографов и измерительную информацию.

аблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	не ниже 1.01

Метрологические и технические характеристики Таблица 4 - Метрологические характеристики
Наименование характеристики	Значение
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) измерений интервала времени в диапазоне от 60 до 86400 с, с	±4
Пределы допускаемой абсолютной погрешности измерений скорости^* в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, км/ч	±2
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения, км/ч	±2
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м	±3
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м	±15

Продолжение таблицы 4

Наименование характеристики	Значение
Доверительные границы относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути в диапазоне от 1 до 9 999 999,9 км, %	±1
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с	±2
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS, с	±2
* - плановая составляющая

аблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
- длина	191
- ширина	186
- высота	58
Масса, кг, не более	0,79
Условия эксплуатации:
- температура окружающего воздуха, °С	от -40 до +70
- относительная влажность при температуре +20 °C, %, не более	80

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, и на информационную табличку корпуса тахографов.

Комплектность средства измерений

аблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тахограф Спутник	21.3840000-1X*	1 шт.
Внешний модуль (Bluetooth/БМТСС)	21.3840410-10 / 21.3840420-10	1 шт.
Комплект монтажных частей	21.3840200-10	1 комплект
Руководство по эксплуатации	21.3840000-1Х РЭ	л ** 1 шт.
Паспорт	21.3840000-1Х ПС	1 шт.
^* - где X от 0 до 5 ** - по отдельному заказу (доступно на сайте изготовителя)

Сведения о методиках (методах) измерений

приведены в п. 1.4.4 «Работа тахографа» документа 21.3840000-1Х РЭ «Тахограф Спутник. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Министерства транспорта Российской Федерации от 28 октября 2020 года № 440 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства» (п.п. 1 п. 47, п.п. 3 п.47, п.п. 7 п.47, п.п. 9 п.47, п.п. 11 п.47, п.п. 12 п.47, п.п. 13 п.47);

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 26.51.64-248-00228430-2023. Тахограф Спутник. Технические условия.

Правообладатель

Акционерное общество «Калужский завод электронных изделий»

(АО «Автоэлектроника»)

ИНН 4028000135

Адрес юридического лица: 248017, Калужская обл., г. Калуга, ул. Азаровская, д. 18

Телефон (факс): +7 (4842) 40-36-00, 40-35-46

Web-сайт: https://ae.ru/

E-mail: ae@ae.ru

Изготовитель

Акционерное общество «Калужский завод электронных изделий»

(АО «Автоэлектроника»)

ИНН 4028000135

Адрес: 248017, Калужская обл., г. Калуга, ул. Азаровская, д. 18

Телефон (факс): +7 (4842) 40-36-00, 40-35-46

Web-сайт: https://ae.ru/

E-mail: ae@ae.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц 30002-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

ОТ «К) » сентябре 2025 Г. № 193 О

Лист № 1 Регистрационный № 96382-25 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть - Сибирь» по ЛПДС «Сетово»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть - Сибирь» по ЛПДС «Сетово» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счётчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2 - 4.
2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, сервер опроса, сервер приложений, сервер резервного копирования, автоматизированные рабочие места персонала (далее - АРМ), серверы синхронизации времени ССВ-1Г и программное обеспечение (далее - ПО) ПК «Энергосфера».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

На втором уровне системы выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации, оформление отчетных документов.

Данные хранятся на сервере БД. Последующее отображение собранной информации происходит при помощи АРМ. Данные с ИВК передаются на АРМ, установленные в соответствующих службах, по сети Ethernet. Полный перечень информации, получаемой на АРМ, определяется техническими характеристиками многофункциональных счетчиков и уровнем доступа АРМ к базе данных и сервера БД. ИВК является единым центром сбора и обработки данных всех АИИС КУЭ организаций системы ПАО «Транснефть».

Система осуществляет обмен данными между АИИС КУЭ смежных субъектов и сторонних организаций по каналам связи Internet в формате xml-файлов.

Данные по группам точек поставки передаются с уровня ИВК в виде xml-файлов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка, в том числе с использованием ЭЦП субъекта рынка.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание единого календарного времени на всех уровнях системы (счетчиков и ИВК). Задача синхронизации времени решается использованием службы единого координированного времени UTC(SU). Для его трансляции используется спутниковая система глобального позиционирования ГЛОНАСС. Синхронизация часов ИВК АИИС КУЭ с единым координированным временем обеспечивается двумя серверами синхронизации времени ССВ-1Г (Рег. № 58301-14), входящими в состав ЦСОД. ССВ-1Г непрерывно обрабатывает данные, поступающие от антенного блока и содержащие точное время UTC(SU) спутниковой навигационной системы. Информация о точном времени распространяется устройством в сети ТСР/IP согласно протоколу NTP (Network Time Protocol). ССВ-1Г формирует сетевые пакеты, содержащие оцифрованную метку всемирного координированного времени, полученного по сигналам спутниковой навигационной системы ГЛОНАСС, с учетом задержки на прием пакета и выдачу ответного отклика. Сервер синхронизации времени обеспечивает постоянное и непрерывное обновление данных на сервере ИВК. Резервный сервер синхронизации ИВК используется при выходе из строя основного сервера.

Сличение часов счетчиков с часами ИВК АИИС КУЭ происходит при каждом обращении к счетчикам, но не реже одного раза в сутки. Синхронизация часов счетчиков проводится при расхождении часов счетчика и сервера ИВК более чем на ±1 с.

Журналы событий счетчиков и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на коммутационном шкафу, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ - 99.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1
Цифровой идентификатор ПО	СBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 3.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2-3.

Таблица 2 - Состав ИК АИИС КУЭ

Номер и наименование ИК		ТТ	ТН	Счетчик	Сервер синхронизации времени/ Сервер БД
1	ЗРУ-10кВ НПС-1 ЛПДС «Сетово», 1 СШ 10кВ, яч.1, Ввод №1	ТЛО-10 Ктт = 1500/5 Кл. т. = 0,5S Рег. № 25433-11	НАЛИ-НТЗ Ктн = 10000/100 Кл. т. = 0,5 Рег. № 70747-18	СЭТ- 4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17	ССВ-1Г Рег. № 58301-14/ HP ProLiant BL460 Gen8, HP ProLiant BL460 Gen6
2	ЗРУ-10кВ НПС-1 ЛПДС «Сетово», 2 СШ 10кВ, яч.2, Ввод №2	ТЛО-10 Ктт = 1500/5 Кл. т. = 0,5S Рег. № 25433-11	НАЛИ-НТЗ Ктн = 10000/100 Кл. т. = 0,5 Рег. № 70747-18	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17
3	ЗРУ-10кВ НПС-1 ЛПДС «Сетово», 1 СШ 10кВ, яч.25, ВЛ-10кВ «Жилпоселок»	ТЛО-10 Ктт = 50/5 Кл. т. = 0,5S Рег. № 25433-11	НАЛИ-НТЗ Ктн = 10000/100 Кл. т. = 0,5 Рег. № 70747-18	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17
4	ЗРУ-10кВ НПС-2 ЛПДС «Сетово», 3 СШ 10кВ, яч.45, Ввод №3	ТЛП-10 Ктт = 1500/5 Кл. т. = 0,5S Рег. № 30709-05	ЗНОЛП Ктн = 10000^3/100^ 3 Кл. т. = 0,5 Рег. № 23544-02	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04
5	ЗРУ-10кВ НПС-2 ЛПДС «Сетово», 4 СШ 10кВ, яч.44, Ввод №4	ТЛП-10 Ктт = 1500/5 Кл. т. = 0,5S Рег. № 30709-05	ЗНОЛП Ктн = 10000^3/100^ 3 Кл. т. = 0,5 Рег. № 23544-02	СЭТ- 4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12

П Продолжение таблицы 2

Номер и наименование

ИК

ТТ

ТН

Счетчик

Сервер синхронизации времени/ Сервер БД

Примечания

1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
2 Допускается замена серверов синхронизации времени на аналогичные утвержденных типов. Допускается замена сервера БД при условии сохранения цифрового идентификатора ПО.
3 Замена оформляется техническим актом в установленном

на АО «Транснефть-Сибирь» порядке, все изменения вносятся в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

4 Кл. т. - класс точности, Ктн - коэффициент трансформации трансформаторов напряжения, Ктт - коэффициент трансформации трансформаторов тока.

аблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номера ИК	Вид электроэнергии	Границы основной погрешности (±^), %	Границы погрешности в рабочих условиях (±*), %
1,2,5	Активная	±2,86	±2,93
1,2,5	Реактивная	±4,44	±4,60
3	Активная	±3,03	±3,27
3	Реактивная	±4,60	±5,38
4	Активная	±1,60	±1,71
4	Реактивная	±4,39	±4,52
Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU),			5
(±А), с
Примечания
1 Погрешность в рабочих условиях указана при температуре окружающего воздуха
в месте расположения счетчиков электроэнергии от +17°			С до +30° С для
ИК №№ 1- 5, при GOS ф=0,8 инд 1=0,02 Ином
2 Характеристики погрешности ИК даны для измерения электроэнергии и средней
мощности (получасовой).
3 В качестве характеристик относительной погрешности указаны границы интервала,
соответствующие вероятности 0,95

Основные технические характеристики ИК приведены в таблице 4.

аблица 4 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество измерительных каналов	5
Нормальные условия:
параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, ^оС	от +21 до +25

П Продолжение таблицы 4

Наименование характеристики	Значение
Условия эксплуатации:
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, ^оС	от -45 до +40
- температура окружающей среды в месте расположения
счетчиков, ^оС	от -40 до +60
- температура окружающей среды в месте расположения
сервера, ^оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- среднее время наработки на отказ, ч, не менее:
для счетчика СЭТ-4ТМ.03М	165000
- среднее время восстановления работоспособности, ч	2
- среднее время наработки на отказ, ч, не менее:
для счетчика СЭТ-4ТМ.03	90000
- среднее время восстановления работоспособности, ч	2
- среднее время наработки на отказ, ч, не менее:
для счетчика СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.01	220000
- среднее время восстановления работоспособности, ч	2
ССВ-1Г:
- среднее время наработки на отказ, ч, не менее	22000
- среднее время восстановления работоспособности, ч	2
Сервер HP ProLiant BL460 Gen8:
- среднее время наработки на отказ Т, ч, не менее	261163
- среднее время восстановления работоспособности tв не более,	0,5
Сервер HP ProLiant BL460 Gen6:
- среднее время наработки на отказ Т, ч, не менее	264599
- среднее время восстановления работоспособности tв не более, ч.	0,5
Глубина хранения информации
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	113
- при отключении питания, лет, не менее	45
Сервер:
- хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера.

Возможность коррекции времени в:

- счетчиках (функция автоматизирована);
- ИВК (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ ПАО «Транснефть» в части АО «Транснефть - Сибирь» по ЛПДС «Сетово» типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТЛО-10	8
Трансформатор тока	ТЛП-10	6
Трансформатор напряжения	НАЛИ-НТЗ	2
Трансформатор напряжения	ЗНОЛП	6
Счётчик электрической энергии многофункциональный	СЭТ-4ТM.03M	3
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.01	1
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03	1
Сервер синхронизации времени	ССВ-1Г	2
Программное обеспечение	ПК «Энергосфера»	1
Сервер БД	HP ProLiant BL 460 Gen8	1
Сервер БД	HP ProLiant BL 460 Gen6	1
Паспорт-Формуляр	ИТЦС.2651.72.РД- 23.12.ТСИБ-С.АСКУЭ.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть - Сибирь» по ЛПДС «Сетово», аттестованном ООО «Спецэнергопроект», г. Москва. Уникальный номер записи об аккредитации в реестре аккредитованных лиц по аттестации методик измерений RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 59793-2021 «Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Транснефть - Сибирь»

(АО «Транснефть - Сибирь»)

ИНН: 7201000726

Юридический адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139

Телефон: +7 (3452) 32-27-10

Факс: +7 (3452) 20-25-97

E-mail: info@tmn.transneft.ru

Изготовитель

Акционерное общество «Транснефть - Сибирь»

(АО «Транснефть - Сибирь»)

ИНН: 7201000726

Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139

Телефон: +7 (3452) 32-27-10

Факс: +7 (3452) 20-25-97

E-mail: info@tmn.transneft.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312429

Лист № 1 Регистрационный № 96383-25 Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «НЭК» (28-я очередь) Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «НЭК» (28-я очередь) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ООО «НЭК» с программным комплексом (ПК) «Энергосфера», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Лист № 2 Всего листов 20 коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов, передача информации на АРМ. При этом, если вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН осуществляется в счетчиках, на сервере данное вычисление осуществляется умножением на коэффициент равный единице.

Также сервер может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ).

Передача информации от сервера или АРМ коммерческому оператору с электронной цифровой подписью субъекта ОРЭ, системному оператору и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется не реже 1 раза в час. Корректировка часов сервера производится независимо от величины расхождений.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи со счетчиками. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера более ±2 с.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «НЭК» (28-я очередь) наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 028 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПК «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПК «Энергосфера» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПК «Энергосфера» указана в таблице 1.

Таблица 1 - Идентификационные данные ПК «Энергосфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pso metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Номе р ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэ нергии	Метрологические характеристики ИК
Номе р ИК	Наименование точки измерений	ТТ	ТН	Счетчик	УСВ	Сервер	Вид электроэ нергии	Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10
1	ТП 10 кВ ООО Центр Кстово, Ввод 0,4 кВ Т1	ТТЕ-60 Кл. т. 0,5 600/5 Рег. № 73808-19	-	ТЕ2000.65 Кл. т. 0,5S/1,0 Рег. № 83048-21	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Активна я Реактив ная	1,0 2,1	3,2 5,5
2	ТП 10 кВ ООО Центр Кстово, Ввод 0,4 кВ Т2	Т-0,66 У3 Кл. т. 0,5S 600/5 Рег. № 71031-18	-	ТЕ2000.65 Кл. т. 0,5S/1,0 Рег. № 83048-21			Активна я Реактив ная	1,0 2,1	3,3 5,6
3	ВРЩ 0,4 кВ ООО Центр Кстово, СШ 0,4 кВ, АВ1, ЛЭП 0,4 кВ Домбровский В.Ю.	-	-	Меркурий 234 ARTMX2-02 DPOBR.R Кл. т. 1,0/2,0 Рег. № 75755-19			Активна я Реактив ная	1,0 2,0	3,2 6,1

1	2	3	4	5	6	7	8	9	10
	ВРЩ 0,4 кВ ООО			Меркурий 234			Активна
	Центр Кстово, СШ			ARTMX2-02			я	1,0	3,2
4	0,4 кВ, АВ2, ЛЭП	-	-	DPOBR.R
	0,4 кВ Кузменко			Кл. т. 1,0/2,0			Реактив	2,0	6,1
	В.А.			Рег. № 75755-19			ная
	ВРЩ 0,4 кВ ООО			Меркурий 234			Активна
	Центр Кстово, СШ			ARTMX2-02			я	1,0	3,2
5	0,4 кВ, АВ3, ЛЭП	-	-	DPOBR.R
	0,4 кВ Филоненко			Кл. т. 1,0/2,0			Реактив	2,0	6,1
	Л.В.			Рег. № 75755-19			ная
	ВРЩ 0,4 кВ ООО			Меркурий 234			Активна
	Центр Кстово, СШ			ARTMX2-02			я	1,0	3,2
6	0,4 кВ, АВ4, ЛЭП	-	-	DPOBR.R
	0,4 кВ Азизов Э.Н. (жилой дом)			Кл. т. 1,0/2,0 Рег. № 75755-19	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Реактив ная	2,0	6,1
	ВРЩ 0,4 кВ ООО Центр Кстово, СШ			Меркурий 234 ARTX2-02	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Активна я	1,0	3,2
7	0,4 кВ, АВ5, ЛЭП	-	-	DPOBR
	0,4 кВ Азизов Э.Н.			Кл. т. 1,0/2,0			Реактив	2,0	6,1
	(электрокотел)			Рег. № 75755-19			ная
8	ВРЩ 0,4 кВ ООО Центр Кстово, СШ 0,4 кВ, АВ6, ЛЭП 0,4 кВ ПАО МТС	-	-	Меркурий 234 ARTX2-02 DPOBR Кл. т. 1,0/2,0			Активна я Реактив	1,0 2,0	3,2 6,1
				Рег. № 75755-19			ная
	ПС 110 кВ ГПЗ-24, ЗРУ-10 кВ, 3 СШ 10	ТПЛ-10с Кл. т. 0,5S 200/5 Рег. № 29390-10	НТМИ-10-66 Кл. т. 0,5 10000/100 Рег. № 831-69	Меркурий 230 ART-00			Активна я	1,3	3,4
9	кВ, яч. № 8, КЛ 10 кВ яч. № 8			PQRSIDN Кл. т. 0,5S/1,0			Реактив	2,5	5,7
	(3 СШ)			Рег. № 23345-07			ная

ПС 110 кВ ГПЗ-24,

ЗРУ-10 кВ, 2 СШ 10

кВ, яч. № 33, КЛ 10 кВ яч. № 33 (2 СШ)

ТОЛ-10

Кл. т. 0,5

200/5

Рег. № 47959-16

НТМИ-10-66

Кл. т. 0,5

10000/100

Рег. № 831-69

Меркурий 230

ART-00 PQRSIDN

Кл. т. 0,5S/1,0

Рег. № 23345-07

УСВ-3 Рег. № 64242-16

Сервер

ООО

«НЭК»

Активна я

Реактив

ная

1,3

2,5

3,3

5,6

ПС 110 кВ ГПЗ-24,

ЗРУ-10 кВ, 4 СШ 10

кВ, яч. № 46, КЛ 10

кВ яч. № 46 (4 СШ)

ТОЛ-10

Кл. т. 0,5 100/5

Рег. № 47959-16

НТМИ-10-66

Кл. т. 0,5

10000/100

Рег. № 831-69

Меркурий 230 ART-00

PQRSIDN

Кл. т. 0,5S/1,0

Рег. № 23345-07

Активна

Реактив

ная

1,3

2,5

3,3

5,6

РП № 1 10 кВ, РУ-10 кВ, 2 СШ 10 кВ, яч. № 22, КЛ 10 кВ яч. № 22 (2 СШ)

РП № 1

ТОЛ-10

Кл. т. 0,5

200/5

Рег. № 47959-16

НТМИ-10-66

Кл. т. 0,5 10000/100

Рег. № 831-69

Меркурий 230 ART-00

PQRSIDN

Кл. т. 0,5S/1,0

Рег. № 80590-20

Активна

Реактив

ная

1,3

2,5

3,3

5,6

ВРУ 0,4 кВ мазутная/насосная, СШ 0,4 кВ, КЛ 0,4 кВ ООО АБМ

Т-0,66 У3

Кл. т. 0,5S 100/5

Рег. № 71031-18

Меркурий 230

ART-03 PRSIDN

Кл. т. 0,5S/1,0

Рег. № 23345-07

Активна

Реактив

ная

1,0

2,1

3,3

5,6

ТП № 37 10 кВ, РУ-0,4 кВ, 2СШ 0,4 кВ,

КЛ 0,4 кВ

ИП Кудакова Н.С.

Т-0,66 У3

Кл. т. 0,5S 150/5

Рег. № 71031-18

Меркурий 230 ART-03

PQRSIDN

Кл. т. 0,5S/1,0

Рег. № 23345-07

Активна

Реактив

ная

1,0

2,1

3,3

5,6

ТП № 37 10 кВ, РУ-0,4 кВ, 1СШ 0,4 кВ,

КЛ 0,4 кВ Управление по делам ГО и ЧС, ввод 2

Т-0,66 У3

Кл. т. 0,5

250/5

Рег. № 71031-18

Меркурий 236

ART-03 PQRS

Кл. т. 0,5S/1,0 Рег. № 90000-23

Активна

Реактив

ная

1,0

2,1

3,2

5,5

ТП № 37 10 кВ, РУ-

0,4 кВ, 2СШ 0,4 кВ, КЛ 0,4 кВ

Управление по делам ГО и ЧС, ввод 1

Т-0,66 У3

Кл. т. 0,5

250/5

Рег. № 71031-18

ПСЧ-

4ТМ.05МК.16 Кл. т. 0,5S/1,0

Рег. № 50460-12

УСВ-3

Рег. № 64242-16

Сервер

ООО

«НЭК»

Активна я

Реактив ная

1,0

2,1

3,2

5,5

ТП № 37 10 кВ, РУ-

0,4 кВ, 1СШ 0,4 кВ, КЛ 0,4 кВ ПАО

ВымпелКом

Меркурий 236

ART-02 PQRS

Кл. т. 1,0/2,0 Рег. № 90000-23

Активна я

Реактив ная

1,0

2,0

3,2

6,1

ВРУ 0,22 кВ АО Газпром газораспределение Пенза, СШ 0,22 кВ,

Ввод 0,22 кВ

Меркурий 206

PRSNO

Кл. т. 1,0/2,0 Рег. № 71246-18

Активна я

Реактив ная

1,0

2,0

3,2

6,1

ВРУ 0,4 кВ сооружения - ЦТП-32, Ввод 1 0,4 кВ

Т-0,66 У3

Кл. т. 0,5S 200/5

Рег. № 71031-18

Меркурий 236

ART-03 PQRS

Кл. т. 0,5S/1,0

Рег. № 90000-23

Активна я

Реактив ная

1,0

2,1

3,3

5,6

ВРУ 0,4 кВ сооружения - ЦТП-32, Ввод 2 0,4 кВ

Т-0,66 У3

Кл. т. 0,5S 200/5

Рег. № 71031-18

Меркурий 236

ART-03 PQRS Кл. т. 0,5S/1,0

Рег. № 90000-23

Активна я

Реактив ная

1,0

2,1

3,3

5,6

ВРУ 0,4 кВ сооружения - ЦТП-33, Ввод 1 0,4 кВ

Т-0,66 У3

Кл. т. 0,5S 200/5

Рег. № 71031-18

Меркурий 230

ART-03 PRSIDN Кл. т. 0,5S/1,0

Рег. № 23345-07

Активна я

Реактив ная

1,0

2,1

3,3

5,6

1	2	3	4	5	6	7	8	9	10
22	ВРУ 0,4 кВ сооружения - ЦТП-33, Ввод 2 0,4 кВ	Т-0,66 У3 Кл. т. 0,5S 200/5 Рег. № 71031-18	-	Меркурий 230 ART-03 PRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07			Активна я Реактив ная	1,0 2,1	3,3 5,6
	РП-20 10 кВ, РУ-10	ТПЛ-10	НАМИ-10	Меркурий 234 ARTM2-00 DPBR. R Кл. т. 0,5S/1,0 Рег. № 75755-19			Активна	1,1	3,2
23	кВ, СШ 10 кВ, Яч.	Кл. т. 0,5	Кл. т. 0,2				я	1,1	3,2
23	6, КЛ 10 кВ РП-20	400/5	10000/100				Реактив ная	2,2	5,6
	Яч. 6	Рег. № 1276-59	Рег. № 11094-87				Реактив ная	2,2	5,6
24	ТП-802 10 кВ, РУ- 10 кВ, 2 СШ 10 кВ, КЛ 10 кВ к ТП-578	ТОЛ-10 Кл. т. 0,5S	ЗНОЛП-НТЗ-10 10000/^3/100/^3	ПСЧ- 4ТМ.05МК.12			Активна я	1,3	3,4
24		100/5	Кл. т. 0,5	Кл. т. 0,5S/1,0			Реактив ная	2,5	5,7
		Рег. № 47959-11	Рег. № 69604-17	Рег. № 46634-11	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Реактив ная	2,5	5,7
	ТП-52038 6 кВ, РУ-	ТШЛ-0,66 Кл. т. 0,5 4000/5 Рег. № 3422-06		Меркурий 234 ARTMX2-03	УСВ-3 Рег. № 64242-16	Сервер ООО «НЭК»	Активна я	1,0	3,2
25	0,4 кВ, 2 СШ 0,4 кВ,		-	DPBR.R
	Ввод 2 0,4 кВ			Кл. т. 0,5S/1,0 Рег. № 75755-19			Реактив ная	2,1	5,5
	ТП-52038 6 кВ, РУ-	ТШЛ-0,66 Кл. т. 0,5 4000/5 Рег. № 3422-06		Меркурий 234 ARTMX2-03			Активна я	1,0	3,2
26	0,4 кВ, 1 СШ 0,4 кВ,		-	DPBR.R
	Ввод 1 0,4 кВ			Кл. т. 0,5S/1,0 Рег. № 75755-19			Реактив ная	2,1	5,5
	ТП-52038 6 кВ, РУ-	Т-0,66 У3		Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19			Активна	1,0	3,2
27	0,4 кВ, 1 СШ	Кл. т. 0,5					я	1,0	3,2
27	0,4 кВ, КЛ 0,4 кВ Аптека	300/5 Рег. № 71031-18					Реактив ная	2,1	5,5

1	2	3	4	5	6	7	8	9	10
	ТП-52038 6 кВ, РУ-			Меркурий 234 ARTX2-02 DPOBR Кл. т. 1,0/2,0 Рег. № 75755-19			Активна	1,0	3,2
28	0,4 кВ, 2 СШ 0,4 кВ,						я	1,0	3,2
28	КЛ 0,4 кВ Зарядная станция						Реактив ная	2,0	6,1
				CE308			Активна
	ТП-52038 6 кВ, РУ-	Т-0,66 У3		S31.543.OAG.SY			Активна	1,0 1,9	3,3 4,6
29	0,4 кВ, 2 СШ 0,4 кВ, КЛ 0,4 кВ Зарядная	Кл. т. 0,5S 250/5	-	UVJLFZ GS01 SPDS			я Реактив
	станция Россети	Рег. № 71031-18		Кл. т. 0,5S/0,5			я Реактив
				Рег. № 59520-14			ная
30	ЭЩ-1 0,4 кВ, 1 СШ 0,4 кВ, КЛ 0,4 кВ	ТШП-М-0,66 Кл. т. 0,5 200/5 Рег. № 71205-18		Меркурий 234 ARTM-03 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19			Активна я	1,0	3,2
	Ввод 1	ТШП-М-0,66 Кл. т. 0,5 200/5 Рег. № 71205-18			УСВ-3 Рег. №	Сервер ООО	Реактив ная	2,1	5,5
31	ЭЩ-1 0,4 кВ, 2 СШ 0,4 кВ, КЛ 0,4 кВ	ТШП-М-0,66 Кл. т. 0,5 200/5 Рег. № 71205-18		Меркурий 234 ARTM-03 DPBR.R	64242-16	«НЭК»	Активна я	1,0	3,2
	Ввод 2	ТШП-М-0,66 Кл. т. 0,5 200/5 Рег. № 71205-18		Кл. т. 0,5S/1,0 Рег. № 75755-19			Реактив ная	2,1	5,5
				Меркурий 234			Активна
	ЭЩ-1 0,4 кВ,			ARTX2-02			я	1,0	3,2
32	КЛ 0,4 кВ	-	-	DPOBR
	дымоудаление 1			Кл. т. 1,0/2,0			Реактив	2,0	6,1
				Рег. № 75755-19			ная
33	ЭЩ-2 0,4 кВ, 1 СШ 0,4 кВ, КЛ 0,4 кВ	ТШП-0,66 Кл. т. 0,5 250/5 Рег. № 64182-16		Меркурий 234 ARTMX2-03 DPBR.R			Активна я	1,0	3,2
	Ввод 3	ТШП-0,66 Кл. т. 0,5 250/5 Рег. № 64182-16		Кл. т. 0,5S/1,0 Рег. № 75755-19			Реактив ная	2,1	5,5

1	2	3	4	5	6	7	8	9	10
34	ЭЩ-2 0,4 кВ, 2 СШ 0,4 кВ, КЛ 0,4 кВ	ТШП-0,66 Кл. т. 0,5 250/5 Рег. № 64182-16		Меркурий 234 ARTMX2-03 DPBR.R			Активна я	1,0	3,2
	Ввод 4	ТШП-0,66 Кл. т. 0,5 250/5 Рег. № 64182-16		Кл. т. 0,5S/1,0 Рег. № 75755-19			Реактив ная	2,1	5,5
				Меркурий 234			Активна
	ЭЩ-2 0,4 кВ,			ARTX2-02			я	1,0	3,2
35	КЛ 0,4 кВ	-	-	DPOBR
	дымоудаление 2			Кл. т. 1,0/2,0			Реактив	2,0	6,1
				Рег. № 75755-19			ная
36	КТП-1097 10 кВ, РУ-10 кВ, 1 СШ 10 кВ, яч. № 9, Ввод 10 кВ	ТЛО-10 Кл. т. 0,5S 75/5 Рег. № 25433-11	НАМИ-10-95 УХЛ2 Кл. т. 0,5	ТЕ2000.61 Кл. т. 0,5S/1,0			Активна я	1,3	3,4
			10000/100	Рег. № 83048-21			Реактив	2,5	5,7
			Рег. № 20186-05		УСВ-3	Сервер	ная
37	ВРУ 0,4 кВ ИП Завизион Т.Н., СШ	Т-0,66 У3 Кл. т. 0,5 250/5 Рег. № 71031-18		Меркурий 234 ARTM-03 PBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19	Рег. № 64242-16	ООО «НЭК»	Активна я	1,0	3,2
	0,4 кВ, Ввод 0,4 кВ	Т-0,66 У3 Кл. т. 0,5 250/5 Рег. № 71031-18					Реактив ная	2,1	5,5
		Т-0,66 У3 Кл. т. 0,5S 300/5 Рег. № 71031-18					Активна
	ТП-СЕ-2-1148п 10			ТЕ2000.65			я	1,0	3,3
38	кВ, РУ-0,4 кВ, СШ		-	Кл. т. 0,5S/1,0
	0,4 кВ, Ввод 0,4 кВ			Рег. № 83048-21			Реактив ная	2,1	5,6
	ПКУ 0,4 кВ			CE308			Активна
	присоединенного от	ТТИ-40		S31.543.OAG.SY			Активна	1,0	3,2
39	Оп. № 1,	Кл. т. 0,5		UVJLFZ GS01				1,0	3,2
39	ответвление ВЛ 0,4	300/5		SPDS			Реактив ная	1,9	4,6
	кВ линия № 1 от Оп. № 1	Рег. № 28139-12		Кл. т. 0,5S/0,5 Рег. № 59520-14			Реактив ная	1,9	4,6

ПКУ 0,4 кВ присоединенного от

Оп. № 4, ответвление ВЛ 0,4 кВ линия

№ 1 от Оп. № 4

Т-0,66 У3

Кл. т. 0,5

300/5

Рег. № 71031-18

Меркурий 234

ARTMX2-03

DPBR.G

Кл. т. 0,5S/1,0

Рег. № 75755-19

УСВ-3

Рег. № 64242-16

Сервер

ООО

«НЭК»

Активна я

Реактив ная

1,0

2,1

3,2

5,5

ВРУ 0,4 кВ ИП

Уткин Р.М., СШ 0,4 кВ, Ввод 0,4 кВ

ТОП-М-0,66

Кл. т. 0,5 150/5

Рег. № 71205-18

ТЕ2000.65 Кл. т. 0,5S/1,0 Рег. № 83048-21

Активна я

Реактив

ная

1,0

2,1

3,2

5,5

ВРУ 0,4 кВ Кочубей

С.Ф., ответвление ВЛ 0,4 кВ линия № 4 от Оп. № 18/1-17

Т-0,66 У3

Кл. т. 0,5

300/5

Рег. № 71031-18

Меркурий 234

ARTM2-03 DPBR.G

Кл. т. 0,5S/1,0 Рег. № 75755-19

Активна

Реактив ная

1,0

2,1

3,2

5,5

ПКУ 0,4 кВ присоединенного от

Оп. № 2-4, ответвление ВЛ 0,4 кВ линия № 3 от Оп. № 2-4

Т-0,66 У3

Кл. т. 0,5 150/5

Рег. № 71031-18

ТЕ2000.65

Кл. т. 0,5S/1,0 Рег. № 83048-21

Активна

Реактив ная

1,0

2,1

3,2

5,5

ВРУ 0,4 кВ ИП Корчагина Е.Е., СШ 0,4 кВ, Ввод 0,4 кВ

Т-0,66 У3

Кл. т. 0,5

200/5

Рег. № 71031-18

ТЕ2000.65

Кл. т. 0,5S/1,0 Рег. № 83048-21

Активна

Реактив ная

1,0

2,1

3,2

5,5

ВРУ 0,4 кВ Радчевский А.Н., СШ 0,4 кВ, Ввод 0,4 кВ

Т-0,66 У3

Кл. т. 0,5 150/5

Рег. № 71031-18

ТЕ2000.65

Кл. t.0,5S/1,0

Рег. № 83048-21

Активна я

Реактив

ная

1,0

2,1

3,2

5,5

КТП-0289 6 кВ,

Ввод 0,4 кВ Т1

ТШП-0,66

Кл. т. 0,5 1500/5

Рег. № 15173-06

ТЕ2000.65

Кл. т. 0,5S/1,0

Рег. № 83048-21

УСВ-3

Рег. № 64242-16

Сервер

ООО «НЭК»

Активна

Реактив ная

1,0

2,1

3,2

5,5

КТП-0289 6 кВ, Ввод 0,4 кВ Т2

ТШП-0,66

Кл. т. 0,5 1500/5

Рег. № 15173-06

ТЕ2000.65

Кл. т. 0,5S/1,0

Рег. № 83048-21

Активна

Реактив ная

1,0

2,1

3,2

5,5

ВРУ 0,4 кВ

Рабаданова Е.М.,

СШ 0,4 кВ, Ввод 0,4 кВ

Меркурий 234 ARTX2-02 DPOBR

Кл. т. 1,0/2,0

Рег. № 75755-19

Активна

Реактив ная

1,0

2,0

3,2

6,1

ВРУ 0,4 кВ ИП Пак Д.М., СШ 0,4 кВ,

Ввод 0,4 кВ

Меркурий 236

ART-02 PQRS

Кл. т. 1,0/2,0 Рег. № 47560-11

Активна

Реактив ная

1,0

2,0

3,2

6,1

ВРУ 0,4 кВ ИП

Покотилов В.Ю.,

СШ 0,4 кВ, Ввод 0,4 кВ

Т-0,66 У3

Кл. т. 0,5S 250/5

Рег. № 71031-18

Меркурий 236

ART-03 PQRS

Кл. т. 0,5S/1,0 Рег. № 47560-11

Активна

Реактив ная

1,0

2,1

3,3

5,6

РЩ 0,4 кВ ООО ПиК, СШ 0,4 кВ,

Ввод 0,4 кВ

Т-0,66 У3

Кл. т. 0,5S 100/5

Рег. № 71031-18

ТЕ2000.65

Кл. т. 0,5S/1,0 Рег. № 83048-21

Активна я

Реактив

ная

1,0

2,1

3,3

5,6

ТП-107 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, КВЛ

0,4 кВ Л-7

Т-0,66 У3

Кл. т. 0,5S 400/5

Рег. № 71031-18

Меркурий 234

ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0

Рег. № 75755-19

УСВ-3

Рег. № 64242-16

Сервер

ООО «НЭК»

Активна

Реактив ная

1,0

2,1

3,3

5,6

ТП-124 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, КВЛ

0,4 кВ Л-2

Т-0,66 У3

Кл. т. 0,5S 150/5

Рег. № 71031-18

Меркурий 234

ARTMX2-03 DPBR.R

Кл. т. 0,5S/1,0

Рег. № 75755-19

Активна

Реактив ная

1,0

2,1

3,3

5,6

2БКТП № 0312 6

кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, КЛ 0,4

кВ № 2 1 секция

шин

ТТИ-А

Кл. т. 0,5

300/5

Рег. № 28139-12

Меркурий 236

ART-03 PQRS

Кл. т. 0,5S/1,0

Рег. № 90000-23

Активна

Реактив ная

1,0

2,1

3,2

5,5

2БКТП № 0312 6

кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, КЛ 0,4

кВ № 2 2 секция

шин

ТТИ-А

Кл. т. 0,5

400/5

Рег. № 28139-12

Меркурий 236

ART-03 PQRS Кл. т. 0,5S/1,0

Рег. № 90000-23

Активна

Реактив ная

1,0

2,1

3,2

5,5

ВРУ 0,4 кВ ИП

Безух Е.В., 1 СШ

0,4 кВ, Ввод 1 0,4 кВ

Т-0,66 У3

Кл. т. 0,5S 600/5

Рег. № 71031-18

ТЕ2000.65 Кл. т. 0,5S/1,0 Рег. № 83048-21

Активна

Реактив ная

1,0

2,1

3,3

5,6

ВРУ 0,4 кВ ИП

Безух Е.В., 2 СШ

0,4 кВ, Ввод 2

0,4 кВ

Т-0,66 У3

Кл. т. 0,5S 600/5

Рег. № 71031-18

ТЕ2000.65

Кл. т. 0,5S/1,0 Рег. № 83048-21

Активна я

Реактив

ная

1,0

2,1

3,3

5,6

ТП № 84 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ,

ЛЭП 0,22 кВ

Воронцова Е.А.

Меркурий 204

ARTMX2-02 DPOBR

Кл. т. 1,0/2,0

Рег. № 75755-19

УСВ-3

Рег. № 64242-16

Сервер

ООО «НЭК»

Активна

Реактив ная

1,0

2,0

3,2

6,1

ТП-2501 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ,

Яч. 5, руб. 4, КЛ1 0,4 кВ

ТТИ-40

Кл. т. 0,5 400/5

Рег. № 28139-12

ТЕ2000.05

Кл. т. 0,5S/1,0

Рег. № 83048-21

Активна

Реактив ная

1,0

2,1

3,2

5,5

ТП-2501 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ,

Яч. 7, руб. 4, КЛ2 0,4 кВ

ТШП-0,66

Кл. т. 0,5 400/5

Рег. № 64182-16

СЭТ-

4ТМ.03М.08

Кл. т. 0,2S/0,5

Рег. № 36697-08

Активна

Реактив ная

0,9

1,9

2,9

4,6

ТП-2501 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ,

Яч. 5, руб. 2, КЛ3 0,4 кВ

ТТИ-40

Кл. т. 0,5 400/5

Рег. № 28139-12

ТЕ2000.05

Кл. т. 0,5S/1,0

Рег. № 83048-21

Активна

Реактив ная

1,0

2,1

3,2

5,5

ТП-2501 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ,

Яч. 7, руб. 2, КЛ4 0,4 кВ

ТШП-0,66

Кл. т. 0,5 400/5

Рег. № 64182-16

СЭТ-

4ТМ.03М.08

Кл. т. 0,2S/0,5

Рег. № 36697-08

Активна

Реактив ная

0,9

1,9

2,9

4,6

ТП-2501 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ,

Яч. 1, руб. 4, КЛ5 0,4 кВ

ТШП-0,66

Кл. т. 0,5 400/5

Рег. № 64182-16

ТЕ2000.05

Кл. т. 0,5S/1,0

Рег. № 83048-21

Активна я

Реактив

ная

1,0

2,1

3,2

5,5

ТП-2501 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ,

Яч. 3, руб. 4, КЛ6 0,4 кВ

ТТИ-40

Кл. т. 0,5 400/5

Рег. № 28139-12

ТЕ2000.05

Кл. т. 0,5S/1,0 Рег. № 83048-21

УСВ-3

Рег. № 64242-16

Сервер

ООО «НЭК»

Активна

Реактив ная

1,0

2,1

3,2

5,5

ТП-2501 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ,

Яч. 1, руб. 2, КЛ7 0,4 кВ

ТШП-0,66

Кл. т. 0,5 400/5

Рег. № 64182-16

ТЕ2000.05

Кл. т. 0,5S/1,0

Рег. № 83048-21

Активна

Реактив ная

1,0

2,1

3,2

5,5

ТП-2501 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ,

Яч. 3, руб.2, КЛ8 0,4 кВ

ТТИ-40

Кл. т. 0,5 400/5

Рег. № 28139-12

ТЕ2000.05

Кл. т. 0,5S/1,0 Рег. № 83048-21

Активна

Реактив ная

1,0

2,1

3,2

5,5

ПС 6 кВ № 38,

РУ-6 кВ, 3СШ 6 кВ,

яч. 465, КЛ 6 кВ п.л.

№ 465

ТПЛМ-10

Кл. т. 0,5

300/5

Рег. № 2363-68

ТПЛ-10

Кл. т. 0,5

300/5

Рег. № 1276-59

НТМИ-6-66

Кл. т. 0,5 6000/100 Рег. № 2611-70

ТЕ2000.61

Кл. т. 0,5S/1,0 Рег. № 83048-21

Активна

Реактив ная

1,3

2,5

3,3

5,6

ПС 6 кВ № 38, РУ-6 кВ, 4СШ 6 кВ, яч. 470, КЛ 6 кВ п.л.

№ 470

ТПЛ-10

Кл. т. 0,5 300/5

Рег. № 1276-59

НТМИ-6

Кл. т. 0,5 6000/100

Рег. № 831-53

ТЕ2000.61

Кл. т. 0,5S/1,0 Рег. № 83048-21

Активна я

Реактив ная

1,3

2,5

3,3

5,6

ТП-1694п 10 кВ,

РУ-10 кВ, Ввод 10 кВ Т1

PRK(CGT) Кл. т. 0,5 75/5 Рег. № 46006-10

ЗНОЛП-НТЗ-10

Кл. т. 0,5 10000/^3/100/^3

Рег. № 69604-17

Меркурий 230 ART-00

PQRSIDN

Кл. т. 0,5S/1,0 Рег. № 23345-07

УСВ-3 Рег. № 64242-16

Сервер

ООО

«НЭК»

Активна я

Реактив ная

1,3

2,5

3,3

5,6

ТП-1694п 10 кВ,

РУ-10 кВ, Ввод 10 кВ Т2

PRK(CGT)

Кл. т. 0,5 75/5 Рег. № 46006-10

ЗНОЛП-НТЗ-10

Кл. т. 0,5 10000/^3/100/^3 Рег. № 69604-17

Меркурий 230 ART-00

PQRSIDN

Кл. т. 0,5S/1,0 Рег. № 23345-07

Активна я

Реактив ная

1,3

2,5

3,3

5,6

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

±5 с

Примечания:

1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
3 Погрешность в рабочих условиях указана для ИК №№ 2, 9, 13, 14, 19 - 22, 24, 29, 36, 38, 50 - 53, 56, 57 для силы тока 2 % от 1ном, для остальных ИК - для силы тока 5 % от 1ном; cos ф = 0,8инд.
4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	70
Нормальные условия:
параметры сети:	от 95 до 105
напряжение, % от ином сила тока, % от 1ном
для ИК №№ 2, 9, 13, 14, 19 - 22, 24, 29, 36, 38, 50 - 53, 56, 57	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном
для ИК №№ 2, 9, 13, 14, 19 - 22, 24, 29, 36, 38, 50 - 53, 56, 57	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ, ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от +5 до +35
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков типов Меркурий 234, Меркурий 236 (регистрационный номер в Федеральном информационном фонде 90000-23):
среднее время наработки на отказ, ч, не менее	320000
среднее время восстановления работоспособности, ч	2
для счетчиков типа ПСЧ-4ТМ.05МК:
среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для счетчиков типа СЭТ-4ТМ.03М:
среднее время наработки на отказ, ч, не менее	140000
среднее время восстановления работоспособности, ч	2
для счетчиков типов Меркурий 236 (регистрационный номер в Федеральном информационном фонде 47560-11), ТЕ2000, СЕ308, Меркурий 206:
среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для счетчика типа Меркурий 230 (регистрационный номер в Федеральном информационном фонде 80590-20):
среднее время наработки на отказ, ч, не менее	210000
среднее время восстановления работоспособности, ч	2
для счетчиков типа Меркурий 230 (регистрационный номер в Федеральном информационном фонде 23345-07):
среднее время наработки на отказ, ч, не менее	150000
среднее время восстановления работоспособности, ч	2

1	2
для УСВ: среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
для сервера: среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков типов ПСЧ-4ТМ.05МК, СЭТ-4ТМ.03М, ТЕ2000: тридцатиминутный профиль нагрузки, сут, не менее	113
при отключении питания, лет, не менее	40
для счетчиков типов Меркурий 234, Меркурий 236, Меркурий 206: тридцатиминутный профиль нагрузки, сут, не менее	170
при отключении питания, лет, не менее	5
для счетчиков типа Меркурий 230: тридцатиминутный профиль нагрузки, сут, не менее	85
при отключении питания, лет, не менее	10
для счетчиков типа СЕ308: тридцатиминутный профиль нагрузки, сут, не менее	90
при отключении питания, лет, не менее	30
для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

- журнал счетчиков: параметрирования;

пропадания напряжения; коррекции времени в счетчиках.

- журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

- защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений; о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока измерительные	ТТЕ-60	3
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ	ТТИ-А	6
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ	ТТИ-40	15
Трансформаторы тока	Т-0,66 У3	72
Трансформаторы тока	ТШЛ-0,66	6
Трансформаторы тока	ТШП-М-0,66	6
Трансформаторы тока	ТОП-М-0,66	3
Трансформаторы тока шинные	ТШП-0,66	24
Трансформаторы тока	ТПЛ-10с	2
Трансформаторы тока опорные	ТОЛ-10	9
Трансформаторы тока проходные с литой изоляцией	ТПЛ-10	5
Трансформаторы тока	ТПЛМ-10	1
Трансформаторы тока	ТЛО-10	3
Трансформаторы тока измерительные	PRK(CGT)	6
Трансформаторы напряжения	НТМИ-10-66	4
Трансформаторы напряжения	НАМИ-10	1
Трансформаторы напряжения	НАМИ-10-95 УХЛ2	1
Трансформаторы напряжения	ЗНОЛП-НТЗ-10	9
Трансформаторы напряжения	НТМИ-6	1
Трансформаторы напряжения	НТМИ-6-66	1
Счетчики электрической энергии многофункциональные	ТЕ2000	21
Счетчики электрической энергии статические однофазные	Меркурий 206	1
Счетчики электрической энергии трехфазные статические	Меркурий 230	10
Счетчики электрической энергии статические	Меркурий 234	24
Счетчики электрической энергии статические трехфазные	Меркурий 236	8

1	2	3
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	2
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	2
Счетчики электрической энергии трехфазные многофункциональные	CE308	2
Устройства синхронизации времени	УСВ-3	1
Сервер ООО «НЭК»	—	1
Формуляр	33178186.411711.028.ФО	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием

АИИС КУЭ ООО «НЭК» (28-я очередь)», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Новая энергетическая компания» (ООО «НЭК»)

ИНН 2308259377

Юридический адрес: 350049, Краснодарский край, г. Краснодар, ул. Красных партизан, д. 206, этаж 3, помещ. 1

Телефон: (800) 700-69-83, (861) 218-79-83

Web-сайт: www.art-nek.ru

E-mail: info@art-nek.ru

Изготовитель

Общество с ограниченной ответственностью «Новая энергетическая компания» (ООО «НЭК»)

ИНН 2308259377

Адрес: 350049, Краснодарский край, г. Краснодар, ул. Красных партизан, д. 206, этаж 3, помещ. 1

Телефон: (800) 700-69-83, (861) 218-79-83

Web-сайт: www.art-nek.ru

E-mail: info@art-nek.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

Лист № 1 Регистрационный № 96384-25 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы автоматизированного визуально-измерительного контроля ВИЗИО

Назначение средства измерений

Комплексы автоматизированного визуально-измерительного контроля ВИЗИО (далее по тексту - комплексы) предназначены для измерений линейных размеров сварного шва: длины и ширины участка сварного шва, глубины подреза, смещения кромок, высоты валика сварного шва, а также для получения, анализа, обработки и архивирования цифровых профилей, характеризующих форму и размеры сварных соединений в соответствии с требованиями СТО Газпром 15-1.3-004-2023.

Описание средства измерений

Принцип действия комплексов основан на триангуляционном методе измерений. На измеряемый объект наводится линия лазерного излучения, формируемая лазерным модулем с оптическим генератором линии. Изображение линии проецируется оптической системой на матрицу фотоприемника, оцифровывается и передается в контроллер, где производится обработка сигнала.

Комплексы состоят из каретки с блоком управления, лазерного триангуляционного 2D сканера (далее по тексту - сканер), батареи питания, направляющего пояса и ноутбука с программным обеспечением Дисофт.

На трубу с внутренним диаметром от 530 до 1420 мм со сварным соединением устанавливается направляющий пояс с закрепленными на нем кареткой с блоком управления и сканером, которые перемещаются вдоль сварного соединения по направляющему поясу. В качестве источника излучения используется полупроводниковый лазер с длиной волны излучения от 400 до 660 нм. Для измерений линейных размеров сварного шва, отображенных на дисплее ПК, оператор-дефектоскопист на ПК устанавливает по краям полученного изображения объекта контроля маркеры, между которыми ПО определяет расстояние. Для вычисления размеров объекта контроля ПО использует эквивалентные размеры пикселя, полученные в процессе предварительной калибровки по объекту с известными размерами, установленному на объекте контроля.

Возможно использование комплекса как отдельно, так и вместе с комплексом цифровой радиографии ТРАНСКАН.

Направляющий пояс может быть двух видов: плоский или под определенный диаметр трубы.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится на верхнюю панель блока управления методом наклеивания этикетки.

Пломбирование комплексов от несанкционированного доступа не предусмотрено.

Фотография общего вида комплексов с указанием места нанесения заводского номера представлена на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид комплексов с указанием места нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) Дисофт выполняет функции управления комплексом, получения изображения сварного шва, обработки результатов измерений, создания и сохранения файлов с данными сканирования и их архивирование.

Влияние программного обеспечения на метрологические характеристики комплексов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Дисофт
Номер версии (идентификационный номер) ПО, не ниже	2.0.3
Цифровой идентификатор ПО	-

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Лист № 3 Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики комплексов

Наименование характеристики	Значение
Диапазон измерений линейных размеров сварного шва, мм
- длина участка сварного шва;	от 0,1 до 100,0
- ширина сварного шва;	от 5,0 до 50,0
- глубина подреза;	от 0,1 до 4,0
- смещение кромок, высота валика сварного шва	от 0,5 до 10,0
Пределы допускаемой абсолютной погрешности измерений
линейных размеров сварного шва, мм, в диапазоне:
от 0,1 до 0,5 включ.	±0,1
св. 0,5 » 1,0 »	±0,2
» 1,0 » 1,5 »	±0,3
» 1,5 » 2,5 »	±0,4
» 2,5 » 4,0 »	±0,5
» 4,0 » 6,0 »	±0,6
» 6,0 » 10,0 »	±0,8
» 10,0 » 100,0	±1,0

Таблица 3 - Основные технические характеристики комплексов

Наименование характеристики	Значение
Разрешение сканирования, мкм - перпендикулярно движению каретки (в плоскости шва)	10
- по высоте (шва)	10
Габаритные размеры (длина^хширина^хвысота), мм, не более: - каретка с блоком управления;	560^х420^х200
- каретка с блоком управления, установленная на направляющий пояс;	1800x300x500
- лазерный триангуляционный 2D сканер со шторкой;	160х90х180
- транспортировочный кейс	860x560x360
Масса комплекса в транспортировочном кейсе, кг, не более	40
Параметры электрического питания: - напряжение переменного тока, В;	от 198 до 242
- частота переменного тока, Гц	от 49 до 51
Потребляемая мощность, Вт, не более	500
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +50
- относительная влажность воздуха при температуре 25 °С, %, не более	80

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет, не менее	8
Средняя наработка на отказ, ч	1000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Комплекс автоматизированного визуальноизмерительного контроля: - каретка¹⁾²⁾ с блоком управления комплексом; - лазерный триангуляционный 2D сканер со шторкой; - персональный компьютер (ноутбук) ¹⁾²⁾ с блоком питания и предустановленным ПО Дисофт	ВИЗИО	1 шт.
Сменные батареи питания¹⁾²⁾	-	2 шт.
Зарядное устройство для батарей питания¹⁾²⁾	-	1 шт.
Направляющий пояс¹⁾²⁾	-	1 шт.
Стенд поверочный²⁾	-	1 шт.
Транспортировочный кейс	-	1 шт.
Образцы №№ 1 - 3²⁾	-	3 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.
¹⁾ Совместимы с комплексом цифровой радиографии Транскан и поставляются только по требованию заказчика. ²⁾ Наличие в соответствии с заказом.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Порядок работы с Комплексом» Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ТУ 26.51.66-001-18299092-2024 «Комплекс автоматизированного визуальноизмерительного контроля ВИЗИО. Технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от Т10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018).

Правообладатель

Общество с ограниченной ответственностью «Центр Цифра»

(ООО «Центр Цифра»)

ИНН 7705557227

Юридический адрес: 197022, г. Санкт-Петербург, наб. Аптекарская, д. 20, литера А, офис 703

Телефон: +7(812) 385-59-50

E-mail: info@digital-xray.ru

Web-сайт: www.digital-xray.ru

Изготовитель

Общество с ограниченной ответственностью «Центр Цифра» (ООО «Центр Цифра»)

ИНН 7705557227

Юридический адрес: 197022, г. Санкт-Петербург, наб. Аптекарская, д. 20, литера А, офис 703

Адрес места осуществления деятельности: 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, литера Б, помещ. 11Н

Телефон: +7(812) 385-59-50

E-mail: info@digital-xray.ru

Web-сайт: www.digital-xray.ru

Испытательный центр

Общество с ограниченной ответственностью «Омега Тест Групп» (ООО «ОТГ»)

Адрес: 111141, г. Москва, ул. Плеханова, д. 15А стр.3, пом. 68/1, комнаты 197-229 Телефон (факс): +7 (499) 302-01-37

E-mail: info@omega-tg.com

Web-сайт: omega-tg.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.315018

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «¹⁰ » сентябр_ 2025 г. № ^{193 0}

Лист № 1 Регистрационный № 96385-25 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы магнитные МА-412

Назначение средства измерений

Анализаторы магнитные МА-412 (далее - коэрцитиметр) предназначены для измерений коэрцитивной силы на локальных участках изделий из ферромагнитных материалов.

Описание средства измерений

Принцип действия коэрцитиметра основан на намагничивании локального участка контролируемого изделия с последующим его размагничиванием с помощью накладного датчика до тех пор, пока преобразователь Холла в его цепи не зарегистрирует нулевой магнитный поток. Измеренное значение размагничивающего тока пересчитывается в значение коэрцитивной силы, которое выводится на цифровой дисплей.

Конструктивно коэрцитиметр представляет собой переносной прибор, состоящий из электронного блока и датчика, соединенных гибким кабелем. Коэрцитиметр окрашен в цвет, определяемый изготовителем. Кнопки управления и дисплей обеспечивают управление коэрцитиметром и считывание данных. Электронный блок коэрцитиметра выполнен в ударопрочном металлическом корпусе прямоугольной формы. Датчик представляет собой приставной электромагнит с П-образным ярмом (магнитопроводом), выполненным из электротехнической стали. На датчике расположена кнопка запуска измерения.

Нанесение знака поверки на коэрцитиметры не предусмотрено. Заводской номер коэрцитиметра в виде арабских цифр наносится методом лазерной гравировки и указан на маркировочной табличке, закрепленной на корпусе электронного блока. Серийный номер датчика в виде арабских цифр наносится методом лазерной гравировки и указан на маркировочной табличке, закрепленной на боковой поверхности датчика.

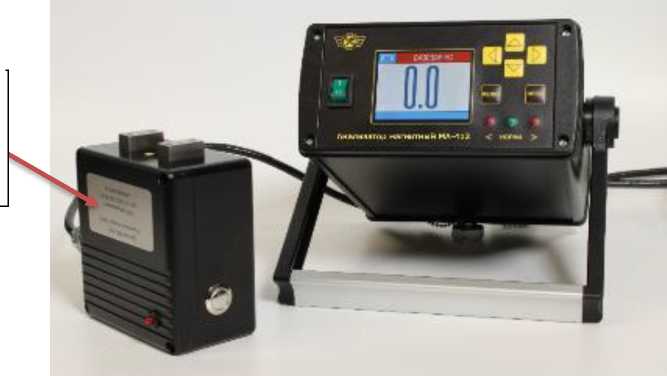

Общий вид коэрцитиметров с указанием места нанесения заводского номера электронного блока и серийного номера датчика представлен на рисунке 1.

Пломбирование коэрцитиметров не предусмотрено.

Место

нанесения серийного номера датчика

нанесения заводского номера электронного блока

Рисунок 1 - Общий вид коэрцитиметров а - вид спереди, б - вид сзади

Программное обеспечение

Программное обеспечение (далее - ПО) коэрцитиметра предназначено для управления режимами работы, выбора основных настроек, и отображения результатов на дисплее.

ПО коэрцитиметра - встроенное, загружается при изготовлении. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	skrPR 1.0
Номер версии (идентификационный номер ПО)	1.Х*
Цифровой идентификатор ПО	-
* Х - не относится к метрологически значимой части ПО и принимает значения от 1 до 9

Лист № 3 Всего листов 4 Метрологические и технические характеристики средства измерений

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений коэрцитивной силы, А/м	от 200 до 5000
Пределы допускаемой относительной погрешности измерений коэрцитивной силы, %	± 5,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания через сетевой блок питания: - напряжение сети переменного тока, В	220±22
- частота сети переменного тока, Гц	50±1
Напряжение внутреннего источника питания, В	14,4
Габаритные размеры электронного блока, мм, не более: - длина	260
- ширина	220
- высота	90
Габаритные размеры датчика, мм, не более: - длина	110
- ширина	110
- высота	65
Масса электронного блока, кг, не более	3
Масса датчика, кг, не более	2
Условия эксплуатации: - температура окружающего воздуха, °С	от +5 до +40
- относительная влажность воздуха, %	от 30 до 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Коэрцитиметр в составе:	МА-412	1 шт.
- электронный блок	-	1 шт.
- датчик	-	1 шт.
Соединительный кабель	-	1 шт.
Сетевое зарядное устройство с кабелем	-	1 шт.
Анализатор магнитный МА-412. Руководство по эксплуатации	МА-412 РЭ	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2.5 «Проведение измерений» документа «Анализатор магнитный МА-412. Руководство по эксплуатации. МА-412 РЭ».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;

ТУ 4276-017-96819331-2010 «Анализаторы магнитные МА-412. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект»

(ООО «НПП «Машпроект»)

Юридический адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, литера К, офис 1

ИНН 7842345739

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект»

(ООО «НПП «Машпроект»)

Адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, литера К, офис 1

ИНН 7842345739

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _⁰ » cem_6p> 2025 г. № _⁹³⁰

Лист № 1 Регистрационный № 96386-25 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Меры толщины однослойных оптических покрытий (комплект)

Назначение средства измерений

Меры толщины однослойных оптических покрытий (комплект) (далее - комплект мер толщины) предназначены для воспроизведения, хранения и передачи единицы длины в области измерений толщины оптических покрытий рабочим средствам измерений: лазерным, спектральным, многоугловым эллипсометрам и спектральным рефлектометрам, а также их поверки и калибровки.

Комплекты мер толщины могут применяться в качестве рабочего эталона согласно Государственной поверочной схеме для средств измерений комплексного показателя преломления и толщины оптических покрытий, утвержденной Приказом Росстандарта от 09.09.2024 № 2154.

Описание средства измерений

Конструктивно комплект мер толщины представляет собой набор из восьми мер диаметром 200 мм из кристаллического кремния Si (вафер). На шести мерах термическим способом выращены покрытия из двуокиси кремния SiO2 разной толщины, а на двух мерах выращены покрытия из нитрида кремния Si3N4 разной толщины. Каждая мера упакована в индивидуальный герметичный пластиковый контейнер, который предохраняет меру от резких ударов и повреждений. На крышке контейнера находится этикетка с маркировкой. Маркировка включает в себя: наименование средства измерений, заводской номер меры, товарный знак изготовителя, исполнение.

Меры из комплекта мер толщины выпускаются в следующих исполнениях: SiO2, Si3N4.

Комплект мер толщины помещен в тару в виде герметичного ударопрочного кейса для хранения и перевозки комплекта мер толщины. В кейс помещается также набор пинцетов.

Заводской номер комплекта мер толщины, идентифицирующий каждый экземпляр средства измерений, состоит из арабских цифр и наносится типографским способом на этикетку, прикрепляемую на кейс для хранения и перевозки комплекта мер толщины.

Заводской номер мер из комплекта мер толщины, включает в себя: арабские цифры и буквы, нижнее подчеркивание, и наносится типографским способом на этикетку, прикрепляемую на крышку контейнера с мерой из комплекта мер толщины.

Пломбирование комплекта мер толщины не предусмотрено. Нанесение знака поверки на комплект мер толщины не предусмотрено.

Общий вид мер из комплекта мер толщины с обозначением места нанесения заводского номера мер представлен на рисунке 1. Общий вид кейса для хранения и перевозки комплекта мер толщины с обозначением места нанесения заводского номера комплекта мер толщины и места нанесения знака утверждения типа представлен на рисунке 2.

М"

I*,»”"**

_1о«<о> <*’¹-► м»-

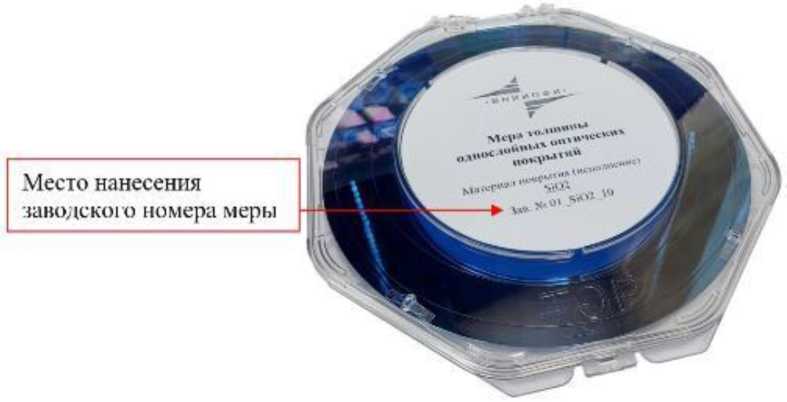

Место нанесения заводского номера меры

Рисунок 1 - Общий вид индивидуального герметичного пластикового контейнера с мерой толщины однослойных оптических покрытий

Место нанесения знака утверждения чина

Место нанесения заводского номера комплекта мер толщины

Рисунок 2 - Общий вид кейса для хранения и перевозки мер толщины однослойных оптических покрытий (комплект)

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики комплекта мер толщины

Наименование характеристики	Значение
Диапазон допускаемых (номинальных) значений толщины оптического покрытия из двуокиси кремния SiO2, нм*	от 9 до 11 от 37 до 43 от 105 до 115 от 220 до 240 от 475 до 525 от 950 до 1050
Диапазон допускаемых (номинальных) значений толщины оптического покрытия из нитрида кремния Si3N4, нм*	от 13 до 17 от 85 до 95
Пределы допускаемой абсолютной погрешности измерений толщин оптического покрытия, нм	±0,5
* Действительные значения допускаемых (номинальных) толщин оптического покрытия мер определяются при их первичной поверке

Таблица 2 - Основные технические характеристики комплекта мер толщины
Наименование характеристики	Значение
Диаметр мер толщины, мм, не более	200
Габаритные размеры индивидуального контейнера (длина^хширина^хвысота), мм, не более	220x240x25
Габаритные размеры ударопрочного кейса (длина^хширина^хвысота), мм, не более	412x328x248
Масса комплекта мер толщины в кейсе, кг, не более	6
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от +19,5 до + 20,5 от 45 до 70 от 96 до 104

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на этикетку, прикрепляемую на кейс для хранения и перевозки комплекта мер толщины, типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Меры толщины однослойных оптических покрытий	SiO2;	6
(комплект)	Si3N4	2
Индивидуальный герметичный пластиковый контейнер с этикеткой	-	8
Герметичный ударопрочный кейс	Корсар	1
Комплект пинцетов	-	1
Паспорт	КВФШ.401249.003 ПС	1
Руководство по эксплуатации	КВФШ.401249.003 РЭ	1

Сведения о методиках (методах) измерений

приведены в главе 2 «Использование изделия по назначению» документа КВФШ.401249.003 РЭ «Руководство по эксплуатации. Меры толщины однослойных оптических покрытий (комплект)».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 09.09.2024 № 2154 «Об утверждении Государственной поверочной схемы для средств измерений комплексного показателя преломления и толщины оптических покрытий»;

КВФШ.401249.003 ТУ. Меры толщины однослойных оптических покрытий (комплект). Технические условия.

Правообладатель

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»

(ФГБУ «ВНИИОФИ») Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

ИНН 9729338933

Телефон: +7 (495) 437-56-33; факс +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30003-2014

Изготовитель

(ФГБУ «ВНИИОФИ»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

ИНН 9729338933

Телефон: +7 (495) 437-56-33; факс +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30003-2014

Испытательный центр

(ФГБУ «ВНИИОФИ»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

ИНН 9729338933

Телефон: +7 (495) 437-56-33; факс +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30003-2014

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ «10 » сентябр_ 2025 Г. № 193 0

Лист № 1 Регистрационный № 96387-25 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Меры толщины двухслойных оптических покрытий (комплект)

Назначение средства измерений

Меры толщины двухслойных оптических покрытий (комплект) (далее - комплект мер толщины) предназначены для воспроизведения, хранения и передачи единицы длины в области измерений толщины оптических покрытий рабочим средствам измерений: лазерным, спектральным, многоугловым эллипсометрам и спектральным рефлектометрам, а также их поверки и калибровки.

Описание средства измерений

Конструктивно комплект мер толщины представляет собой набор из шести мер диаметром 200 мм из кристаллического кремния Si (вафер), на которых выращены двухслойные покрытия из следующих веществ:

- силицид титана TiSh/двуокись кремния SiO₂;
- нитрид титана TiN/двуокись кремния SiO₂;
- алюминий Al/двуокись кремния SiO₂;
- двуокись кремния SiO2/аморфный кремний A-Si;
- двуокись кремния SiO2/нитрид кремния Si3N4 (2 меры разной толщины покрытий).

Каждая мера упакована в индивидуальный герметичный пластиковый контейнер, который предохраняет меру от резких ударов и повреждений. На крышке контейнера находится этикетка с маркировкой. Маркировка включает в себя: наименование средства измерений, заводской номер, товарный знак изготовителя, исполнение.

Меры из комплекта мер толщины выпускаются в следующих исполнениях: TiSi2/SiO2, TiN/SiO2, А!/8Ю2, SiO2/A-Si, SiOz/SisN^

Комплект мер толщины помещен в тару в виде герметичного ударопрочного кейса для хранения и перевозки. В кейс помещается также набор пинцетов.

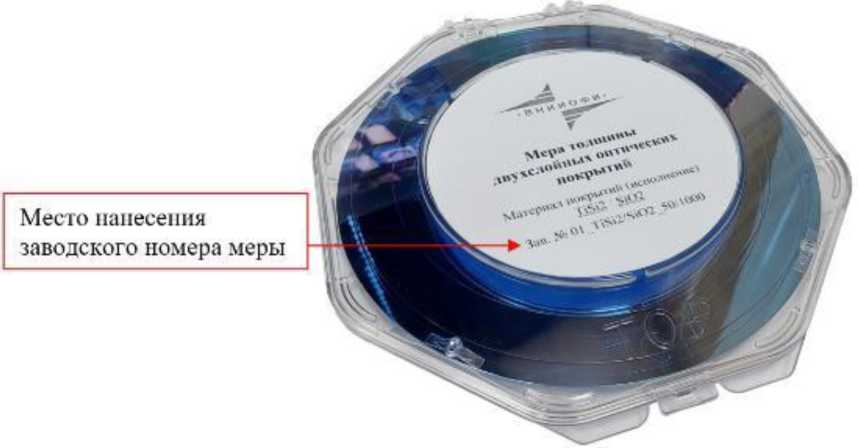

Место нанесения заводского номера меры

Рисунок 1 - Общий вид индивидуального герметичного пластикового контейнера с мерой толщины двухслойных оптических покрытий

Место нанесения знака утверждения типа

Место нанесения заводского номера комплекта мер толщины

Рисунок 2 - Общий вид кейса для хранения и перевозки мер толщины двухслойных оптических покрытий (комплект)

Метрологические и технические характеристики

аблица 1 - Метрологические характеристики комплекта мер толщины

Наименование характеристики	Значение
Диапазон допускаемых (номинальных) значений толщин оптического покрытия, нм* - силицид титана TiSi2/двуокись кремния SiO2 - нитрид титана TiN/двуокись кремния SiO2 - алюминий Al/двуокись кремния SiO2 - двуокись кремния SiO2/аморфный кремний A-Si - двуокись кремния SiO2/нитрид кремния Si3N4 - двуокись кремния SiO2/нитрид кремния Si3N4	от 46 до 54/от 950 до 1050 от 60 до 80/ от 950 до 1050 от 75 до 85/ от 950 до 1050 от 5 до 8/от 114 до 126 от 12 до 18/ от 76 до 84 от 45 до 55/ от 950 до 1050
Пределы допускаемой абсолютной погрешности измерений толщин оптического покрытия, нм	±0,5
* Действительные значения допускаемых (номинальных) толщин оптического покрытия мер определяются при их первичной поверке

аблица 2 - Основные технические характеристики комплекта мер толщины

Наименование характеристики	Значение
Диаметр мер толщины, мм, не более	200
Габаритные размеры индивидуального контейнера (длина^хширина^хвысота), мм, не более	220x240x25
Габаритные размеры ударопрочного кейса (длина^хширина^хвысота), мм, не более	412x328x248
Масса комплекта мер толщины в кейсе, кг, не более	6
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от +19,5 до +20,5 от 45 до 70 от 96 до 104

Знак утверждения типа

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Меры толщины двухслойных оптических покрытий	TiSi2/SiO2	1
(комплект)	TiN/SiO2	1
	Al/SiO2	1
	SiO2/A-Si	1
	SiO2/Si3N4	2
Индивидуальный герметичный пластиковый контейнер	-	6
Герметичный ударопрочный кейс	Корсар	1
Комплект пинцетов	-	1
Паспорт	КВФШ.401259.003ПС	1
Руководство по эксплуатации	КВФШ.401259.003РЭ	1

Сведения о методиках (методах) измерений

приведены в главе 2 «Использование изделия по назначению» документа КВФШ. 401259.003РЭ «Руководство по эксплуатации. Меры толщины двухслойных оптических покрытий (комплект)».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 09.09.2024 № 2154 «Об утверждении Государственной поверочной схемы для средств измерения комплексного показателя преломления и толщины оптических покрытий»;

КВФШ.401259.003ТУ. Меры толщины двухслойных оптических покрытий (комплект). Технические условия.

Правообладатель

ИНН 9729338933

Телефон: +7 (495) 437-56-33; факс +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30003-2014

Изготовитель

(ФГБУ «ВНИИОФИ»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

ИНН 9729338933

Телефон: +7 (495) 437-56-33; факс +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30003-2014

Испытательный центр

(ФГБУ «ВНИИОФИ»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

ИНН 9729338933

Телефон: +7 (495) 437-56-33; факс +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30003-2014

Лист № 1 Регистрационный № 96388-25 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «АтомСбыт» для электроснабжения ООО «Волжская перекись»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «АтомСбыт» для электроснабжения ООО «Волжская перекись» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям.

Описание средства измерений

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.
2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер АИИС КУЭ, автоматизированные рабочие места персонала (далее - АРМ), устройство синхронизации системного времени (далее - УССВ), программное обеспечение (далее - ПО) «АльфаЦЕНТР», «Энфорс АСКУЭ» и каналообразующую аппаратуру.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин. Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер АИИС КУЭ, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Передача информации от уровня ИВК в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (далее - ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с действующими требованиями к предоставлению информации.

АИИС КУЭ также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УССВ осуществляется каждые 30 мин. Корректировка часов сервера производится при расхождении показаний часов сервера с УГСВ более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется при каждом сеансе связи, но не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении показаний с часами сервера более ±1 с.

Журналы событий счетчиков электроэнергии отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств с фиксацией времени до и после коррекции.

Журналы событий сервера отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№ 1372) в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используются ПО «АльфаЦЕНТР» и «Энфорс АСКУЭ», в состав которого входят метрологически значимые модули, указанные в таблице 1. ПО «АльфаЦЕНТР» и ПО «Энфорс АСКУЭ» обеспечивают защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР» и ПО «Энфорс АСКУЭ».

ПО «АльфаЦЕНТР» и «Энфорс АСКУЭ» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПО «АльфаЦЕНТР» Библиотека ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1.0.0
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	ПО «АльфаЦЕНТР» Библиотека ac metrology2.dll
Номер версии (идентификационный номер) ПО	не ниже 15.1.0.0
Цифровой идентификатор ПО	39989384cc397c1b48d401302c722b02
Алгоритм вычисления цифрового идентификатора ПО	MD5
Идентификационное наименование ПО	ПО «Энфорс АСКУЭ» EnfAdmin2.exe
Номер версии (идентификационный номер) ПО	не ниже 2.4.0.2
Цифровой идентификатор ПО	2bcd5602b5a6cff5bbc2808eaab76315
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (далее - ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

О S о К	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
О S о К	Наименование ИК	ТТ	ТН	Счётчик	УССВ	Вид электроэнергии	Основная погрешность, %	Погрешность в рабочих условия х, %
1	2	3	4	5	6	7	8	9
1	ГПП-1 110 кВ, РУ-6 кВ, яч. 23	ТЛО-10 Кл. т. 0,5S Ктт 300/5 Рег. № 25433-11	ЗНОЛ.06-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17	УССВ-2 Рег. № 54074-13	активная реактивная	±1,2 ±2,8	±4,0 ±6,9
2	ГПП-1 110 кВ, РУ-6 кВ, яч. 24	ТЛО-10 Кл. т. 0,5S Ктт 300/5 Рег. № 25433-11	ЗНОЛ.06-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
3	ГПП-1 110 кВ, РУ-6 кВ, яч. 47	ТЛО-10 Кл. т. 0,5S Ктт 200/5 Рег. № 25433-11	ЗНОЛ.06-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
4	ГПП-1 110 кВ, РУ-6 кВ, яч. 57	ТЛО-10 Кл. т. 0,5S Ктт 200/5 Рег. № 25433-11	ЗНОЛ.06-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
5	ГПП-1 110 кВ, РУ-6 кВ, яч. 81	ТЛО-10 Кл. т. 0,5S Ктт 200/5 Рег. № 25433-11	ЗНОЛ.06-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
6	ГПП-1 110 кВ, РУ-6 кВ, яч. 98	ТЛО-10 Кл. т. 0,5S Ктт 200/5 Рег. № 25433-11	ЗНОЛ.06-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72	СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
7	ГПП-1 110 кВ, РУ-6 кВ, яч. 121	ТЛО-10 Кл. т. 0,5S Ктт 300/5 Рег. № 25433-11	ЗНОЛ.06-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72	СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
8	ГПП-1 110 кВ, РУ-6 кВ, яч. 122	ТЛО-10 Кл. т. 0,5S Ктт 300/5 Рег. № 25433-11	ЗНОЛ.06-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72	СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17	УССВ-2 Рег. № 54074-13	активная реактивная	±1,2 ±2,8	±4,0 ±6,9
9	ГПП-1 110 кВ, РУ-6 кВ, яч. 136	ТЛО-10 Кл. т. 0,5S Ктт 200/5 Рег. № 25433-11	ЗНОЛ.06-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72	СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
10	ГПП-1 110 кВ, РУ-6 кВ, яч. 138	ТЛО-10 Кл. т. 0,5S Ктт 200/5 Рег. № 25433-11	ЗНОЛ.06-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72	СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с							±5

Примечания:

1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).
2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.
3. Погрешность в рабочих условиях указана при cos ф = 0,8 инд, 1=0,024ном и температуре окружающего воздуха в месте расположения счетчиков от -40 °C до +60 °C.
4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.
5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.
6. Допускается замена УССВ на аналогичные утвержденного типа.
7. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
8. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	10
Нормальные условия: - параметры сети: - напряжение, % от ином	99 до 101
- ток, % от 1ном	100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos ф	0,9
- температура окружающей среды, ^оС	от +21 до +25
Условия эксплуатации: - параметры сети: - напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- частота, Гц	от 49,5 до 50,5
- коэффициент мощности cos ф	от 0,5 инд до 0,8 емк
- температура окружающей среды в месте расположения: - ТТ и ТН, ^оС	от -45 до +40
- счетчиков электроэнергии, ^оС	от -40 до +60
- сервера, ^оС	от +10 до +30
- УССВ, ^оС	от +10 до +30
ежность применяемых в АИИС КУЭ компонентов: Счетчики электроэнергии: - среднее время наработки на отказ, ч, не менее	220000
- среднее время восстановления работоспособности, ч	2
УССВ: - среднее время наработки на отказ, ч, не менее	74500
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации: Счетчики электроэнергии: - тридцатиминутный профиль нагрузки, сут, не менее	114
- при отключении питания, год, не менее	40
Сервер: - хранение результатов измерений и информации состояний средств измерений, год, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:

- параметрирования;

- пропадания напряжения;
- коррекции времени в счетчике;

- журнал сервера:

- изменения значений результатов измерений;
- изменения коэффициентов трансформации измерительных ТТ и ТН;
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике и сервере. Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование: -счётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счётчика;
- сервера.

Возможность коррекции времени в:

- счётчиках (функция автоматизирована);
- сервере (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений;
- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы паспорта-формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТЛО-10	30
Трансформаторы напряжения	ЗНОЛ.06-6	21
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М.01	10
Устройство синхронизации системного времени	УССВ-2	1
Программное обеспечение	«АльфаЦЕНТР»	1
Программное обеспечение	«Энфорс АСКУЭ»	1
Паспорт-формуляр	РЭСС.411711.АИИС.1372 ПФ	1

Сведения о методиках (методах) измерений приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «АтомСбыт» для электроснабжения ООО «Волжская перекись», аттестованном ООО «ПИКА», г. Владимир, уникальный номер записи в реестре аккредитованных лиц RA.RU.315181.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Энергетическая компания АтомСбыт»

(АО «АтомСбыт»)

ИНН 3666092377

Юридический адрес: 394018, Воронежская обл., г. Воронеж, ул. Дзержинского, д. 12а Телефон: +7 (473) 222-71-41

Web-сайт: atomsbyt.ru

Изготовитель

Акционерное общество «Энергетическая компания АтомСбыт»

(АО «АтомСбыт»)

ИНН 3666092377

Адрес: 394018, Воронежская обл., г. Воронеж, ул. Дзержинского, д. 12а Телефон: +7 (473) 222-71-41

Web-сайт: atomsbyt.ru

Испытательный центр

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600029, Владимирская область, г.о. город Владимир, г. Владимир, ул. Аграрная, д. 14А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312736

Лист № 1

Всего листов 5

Регистрационный № 96389-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы спектрофотометрические автоматические САФ Назначение средства измерений

Анализаторы спектрофотометрические автоматические САФ (далее - анализаторы) предназначены для измерений в атмосферном воздухе массовых концентраций формальдегида.

Описание средства измерений

Принцип действия анализаторов основан на предварительном отборе и концентрировании пробы, взаимодействии с реактантом и последующем спектрофотометрическом детектировании полученного соединения.

Анализаторы конструктивно представляют собой одноблочные стационарные приборы. В корпусе анализаторов расположены: поглотитель, регулятор расхода газа (электронный и/или механический), побудители (насосы) для отбора проб воздуха и прокачки жидкостей, система клапанов-переключателей, электрические платы и спектрофотометрический детектор.

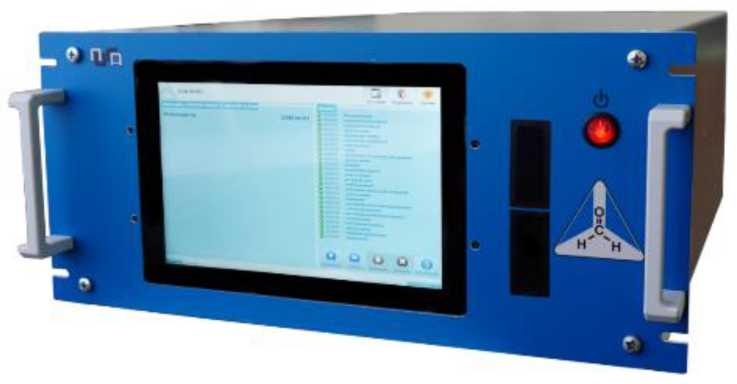

Общий вид анализаторов приведен на рисунке 1.

Нанесение знака поверки на анализаторы не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится способом термотрансферной печати на маркировочную табличку. Общий вид задней панели анализаторов с указанием места нанесения маркировочной таблички приведен на рисунке 2. Пример маркировочной таблички приведен на рисунке 3.

Пломбирование анализаторов от несанкционированного доступа не предусмотрено.

Маркировочная табличка

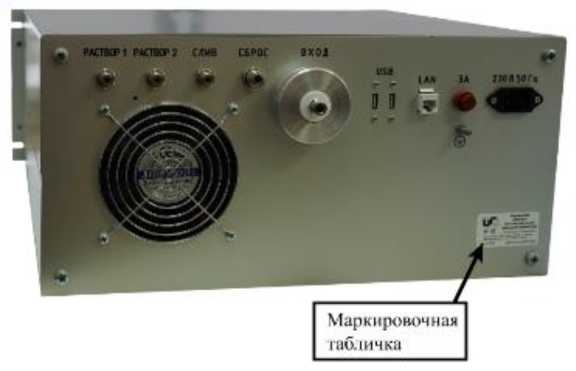

Рисунок 2 - Общий вид задней панели анализаторов спектрофотометрических автоматических САФ с указанием места нанесения маркировочной таблички

Место нанесения

-- Анализатор

g g-jl j' слектро-

liJ —. фотометрический

I Irnr автоматический САФ

П S’ |tnl TVltSl.S3-11S-t2»»M2‘2№

Ит-гп-оедтего ОАО Гмга* 41С0Ьв. • Саратея -tay.n... 4 _|ар .;МЬ7| Mt» <*Г>

Зав № 002 | Дата выпуска 03 2025

знака утверждения типа

Место нанесения заводского номера

Рисунок 3 - Маркировочная табличка

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение. Программное обеспечение осуществляет следующие функции:

- автоматический контроль параметров работы анализатора;
- выполнение измерений непрерывно (циклически), разово и по расписанию;
- отображение результатов измерений, хранение и передача во внешние системы.

Программное обеспечение идентифицируется через меню пользователя путем вывода на экран окна программы с номером версии и цифровым идентификатором.

Уровень защиты встроенного программного обеспечения анализаторов «средний» в соответствии с Р 50.2.077-2014.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализаторов.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО (свидетельство о государственной регистрации)	«Лига-Автохром» (Свидетельство № 2015613006 от 12.01.2015)
Номер версии (идентификационный номер) ПО	не ниже 1.8.1.2795
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	e27eb74d18f4614c2eee19ff26a8aea1
Примечание - Значение контрольной суммы исполняемого кода относится только к файлам ПО указанной версии

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Определяемый компонент	Диапазон и поддиапазоны измерений массовой концентрации определяемого компонента, мг/м³		Пределы допускаемой погрешности
			приведенной*, Y, %	относительной, 6, %
Формальдегид	от 0 до 0,5	от 0 до 0,039 включ.	±25	—
		св. 0,039 до 0,5	—	±20
* Погрешность приведена к верхнему значению поддиапазона измерений

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры сети электрического питания:
- напряжение переменного тока, В	от 196 до 253
- частота переменного тока, Гц	от 47,5 до 52,5
Потребляемая электрическая мощность, В^А, не более	200
Электрическое сопротивление изоляции, МОм, не менее	100
Габаритные размеры, мм, не более:
- высота	223
- ширина	483
- длина	690
Масса, кг, не более	20
Условия эксплуатации:
- температура окружающего воздуха, °С	от +10 до +35
- относительная влажность окружающего воздуха (при 30 °С и более
низких температурах, без конденсации влаги), %, не более	75
- атмосферное давление, кПа	от 84 до 106,7

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	6
Средняя наработка до отказа, ч	10000

Знак утверждения типа

наносится на маркировочную табличку, расположенную на задней панели прибора, способом термотрансферной печати и на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор спектрофотометрический автоматический САФ	-	1 шт.
Кабель питания	-	1 шт.
Паспорт	УФКВ 619.0115 ПС	1 экз.
Руководство по эксплуатации	УФКВ 619.0115 РЭ	1 экз.
Комплект ЗИП¹⁾	-	1 компл.
¹⁾ Согласно ведомости ЗИП

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации УФКВ 619.0115 РЭ, раздел 2.5 «Работа с анализатором».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2315 от 31.12.2020 г. Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах;

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха Общие технические условия;

Приказ Минприроды России № 524 от 30.07.2020 г. Об утверждении требований к проведению наблюдений за состоянием окружающей среды, ее загрязнением;

ТУ 26.51.53-115-12259462-2024 Анализаторы спектрофотометрические автоматические САФ. Технические условия.

Правообладатель

Открытое акционерное общество «Лига»

(ОАО «Лига»)

ИНН 6454007505

Юридический адрес: 410056, г. Саратов, пер. Мирный, зд. 4

Тел./факс: +7 (8452) 74-69-70, 800-333-69-70

E-mail: info@ligaoao.ru

Web-сайт: www.ligaoao.ru

Изготовитель

Открытое акционерное общество «Лига»

(ОАО «Лига»)

ИНН 6454007505

Адрес: 410056, г. Саратов, пер. Мирный, зд. 4

Тел./факс: +7 (8452) 74-69-70, 800-333-69-70

E-mail: info@ligaoao.ru

Web-сайт: www.ligaoao.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной

метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 665-30-87, (495) 792-07-17

E-mail: info@rostest.ru,

Web-сайт: http://www.rostest.ru/ Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ « _0 » сентябре 2025 Г. № _930

Лист № 1

Всего листов 3

Регистрационный № 96390-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар горизонтальный стальной РГС-15

Назначение средства измерений

Резервуар горизонтальный стальной РГС-15 (далее - резервуар) предназначен для измерений объема нефтепродуктов при их приеме, хранении и выдаче.

Описание средства измерений

Резервуар представляют собой наземную горизонтальную цилиндрическую емкость с усечено-коническими днищами. Резервуар оборудован эксплуатационной горловиной, на крышке которой установлены патрубки для установки сигнализатора уровня и дыхательного клапана, и замерным люком.

Принцип действия резервуара основан на измерении объема нефтепродуктов в зависимости от уровня наполнения. Заполнение резервуара и выдача нефтепродукта из него производится через приемно-раздаточный патрубок.

К данному типу средства измерений относятся резервуар, выпущенный в одной модификации РГС-15, с заводским номером 0136-97.

Нанесение знака поверки на резервуар не предусмотрено.

Заводской номер нанесен фотохимическим методом на маркировочную табличку, закрепленную на одном из днищ резервуара.

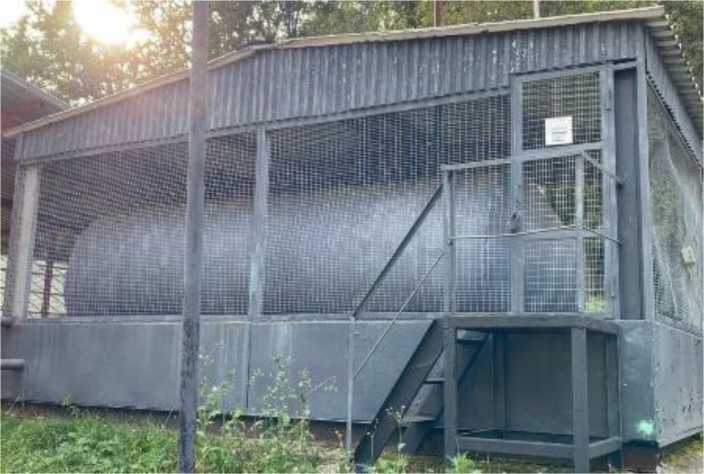

Общий вид резервуара приведен на рисунке 1.

Рисунок 1 - Общий вид резервуара горизонтального стального РГС-15

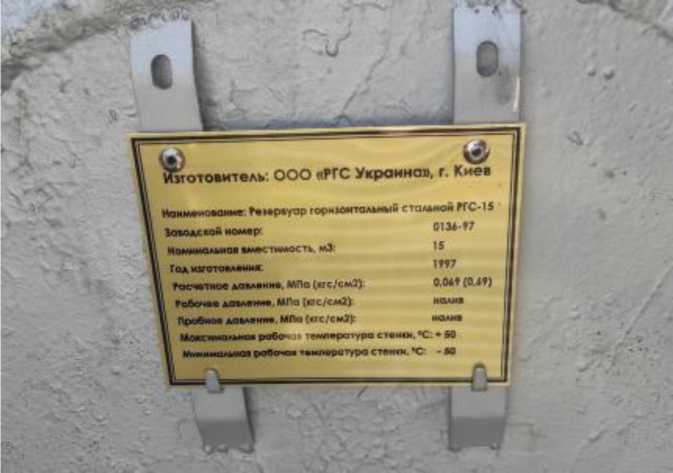

Общий вид маркировочной таблички резервуара приведен на рисунке 2.

Рисунок 2 - Маркировочная табличка резервуара

Пломбирование резервуара не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Характеристика резервуара	Значение
Номинальная вместимость резервуара при температуре 20 °С, м³	15
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,25

аблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -50 до +50

аблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной	РГС-15	1 шт.
Паспорт	-	1 экз.

Сведения о методах (методиках) измерений приведены в пункте 1.6 «Основные сведения об изделии» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (часть 3-я).

Правообладатель

Общество с ограниченной ответственностью «РГС Украина»

(ООО «РГС Украина»)

Юридический адрес: 03062, Украина, г. Киев, ул. Экскаваторная, д. 30

Изготовитель

Общество с ограниченной ответственностью «РГС Украина»

(ООО «РГС Украина»)

Адрес: 03062, Украина, г. Киев, ул. Экскаваторная, д. 30

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, 31

Адрес осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2

Телефон: +7 (496) 242-41-62

Факс: +7 (496) 247-70-70

Web-сайт: www.rostest.ru

E-mail: info.kln@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30083-2014

Техническая поддержка
