МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »   ^ноябР_____ 2023 г. № ____

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2386

Лист № 1 Регистрационный № 62301-15                                           Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа КТМ600 РУС

Счетчики газа КТМ600 РУС предназначены для измерений и вычислений объёмного расхода, объёма газа при рабочих и стандартных условиях, массового расхода различных неагрессивных и агрессивных газов и пара, в том числе природного, влажного, попутного нефтяного и факельных газов в однофазной области параметров.

Принцип измерения счетчиков газа КТМ600 РУС (далее - счетчики) основан на измерении разности времени прохождения ультразвуковых импульсов. На обеих сторонах трубопровода под определенным углом к потоку устанавливаются приемопередающие блоки. Приемопередающие блоки имеют пьезоэлектрические преобразователи ультразвука, работающие попеременно как приемник и передатчик. Звуковые импульсы посылаются под углом к направлению газового потока. В зависимости от угла и скорости газового потока в результате эффектов вовлечения в движение и торможения наблюдается различное время распространения для определенного направления звуковых импульсов. Разница во времени распространения звуковых импульсов тем значительнее, чем больше скорость газового потока и чем меньше угол к направлению движения потока. Скорость газового потока складывается из разницы двух значений времени распространения независимо от значения скорости ультразвука. Изменения скорости звука в результате колебаний давления или температуры при данном методе измерения не оказывают влияния на рассчитанное значение скорости газового потока.

Конструктивно счетчик состоит из корпуса, с установленными в нем ультразвуковыми приемопередатчиками (электроакустическими преобразователями), блока обработки информации (далее - БОИ), который закреплен с наружной стороны корпуса и модуля выносного. БОИ имеет два исполнения: стандартное и Лайт. Исполнения БОИ отличаются внешним видом и встроенным программным обеспечением. БОИ может разворачиваться вокруг своей оси на угол до 330 градусов и может быть оснащен встроенным вычислителем расхода. В состав БОИ входит жидкокристаллический дисплей, на котором могут отображаться результаты измерений и сообщения системы самодиагностики; результаты вычислений, данные архива, показания внешних датчиков - в модификации со встроенным вычислителем.

Модификации счетчика (внешний вид счетчиков представлен на рисунках 1а, 1б, 1в, 1г):

• - модификация КТМ600 РУС - в один измерительный корпус может быть встроено 1, 2 или 4 пары ультразвуковых приемопередатчиков и один БОИ;

• - модификация КТМ600 РУС Квадро - в один стандартный измерительный корпус встроено два идентичных независимых счетчика, каждый из которых может быть оснащен 1, 2 или 4 парами ультразвуковых приемопередатчиков и собственным БОИ. Данная система позволяет осуществлять полное дублирование результатов измерений одним прибором.

В БОИ встроен вычислитель расхода, который дополнительно обеспечивает вычисление объемного расхода и объема газа при стандартных условиях, массового расхода и массы газа. Вычисление теплофизических свойств газовых смесей различного состава, осуществляется по специальным методикам, утвержденным и аттестованным в установленном порядке. В функционале вычислителя реализованы следующие методы расчета физических свойств газов:

• - ГСССД МР 113-03

• - ГОСТ 30319.2-2015

• - ГОСТ 30319.3-2015

• - ГСССД МР118-2005

• - ГОСТ 30319.2-96 (GERG-91)

• - ГОСТ 30319.2-96 (NX19)

• - AGA NX 19 1962

• - ISO 12213 3 2006 SGERG 88

• - ГСССД МР273-2018

• - AGA 8 Gross method 1

- AGA 8 Gross method 2

- AGA NX-19 mod

- Гидрокарбон (Hydrocarbon).

Все изменения конфигурируемых параметров или архивов автоматически протоколируются.

Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ГОСТ, ANSI, DIN или с помощью сварного соединения.

В счетчиках предусмотрена автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин.

В счетчиках предусмотрена возможность измерения расхода газа как в прямом, так и в обратном направлениях (в реверсивном режиме).

В общем случае счетчике предусмотрены следующие входы/выходы:

• - аналоговые (токовая петля), активные/пассивные, оптически изолированные, 4-20 мА, с поддержкой HART;

• - цифровые выходы, пассивные, оптически изолированные типа открытый коллектор или NAMUR;

• - цифровые входы, пассивные;

• - RS-485 с поддержкой Modbus RTU и Modbus ASCII;

• - Ethernet с поддержкой ModbusTCP/IP.

• - для модификаций со встроенным в БОИ вычислителем расхода, предусмотрен ввод в автоматическом режиме значений с датчиков температуры и давления - по протоколу HART; с других датчиков параметров газа (хроматограф, плотномер и т.д.) - по протоколу Modbus.

Примечание - В зависимости от исполнения счетчика и требований заказчика предусмотрены различные варианты входов/выходов (приведены в эксплуатационной документации).

Модуль выносной предназначен для удаленного взаимодействия пользователя с блоком обработки информации счетчика.

Модуль выносной, выполняет следующие функции:

• - считывание информации от блока обработки информации;

• - визуальное представление на дисплее информации о значениях измеряемых параметров, состоянии счетчика;

• - передача на верхний уровень системы учета значений измеряемых и вычисляемых счетчиком параметров;

• - управление работой счетчика;

• - хранение собственной конфигурации;

• - самодиагностика состояния внутренних узлов.

На рисунке 2 приведены схемы пломбирования от несанкционированного доступа. Пломба, предотвращающая доступ к элементам конструкции, устанавливается изготовителем СИ или уполномоченной организацией.

Знак поверки на счетчик не наносится.

Заводской номер имеет цифровой формат и наносится на маркировочную табличку методом лазерной гравировки, которая крепится на корпусе БОИ.

Места нанесения заводского номера и знака утверждения типа указаны на рисунке 3.

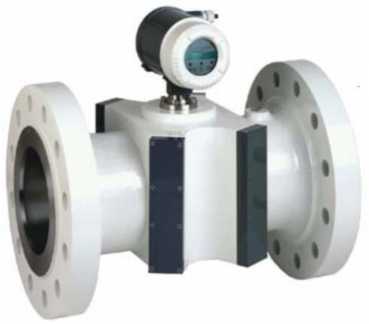

Рисунок 1а - Внешний вид счетчика в модификации КТМ600 РУС со стандартным БОИ.

Рисунок 1б - Внешний вид счетчика в модификации КТМ600 РУС с БОИ Лайт (цельноточеный измерительный корпус).

о

Рисунок 1в - Внешний вид счетчика в модификации КТМ600 РУС с БОИ Лайт (сварной измерительный корпус)

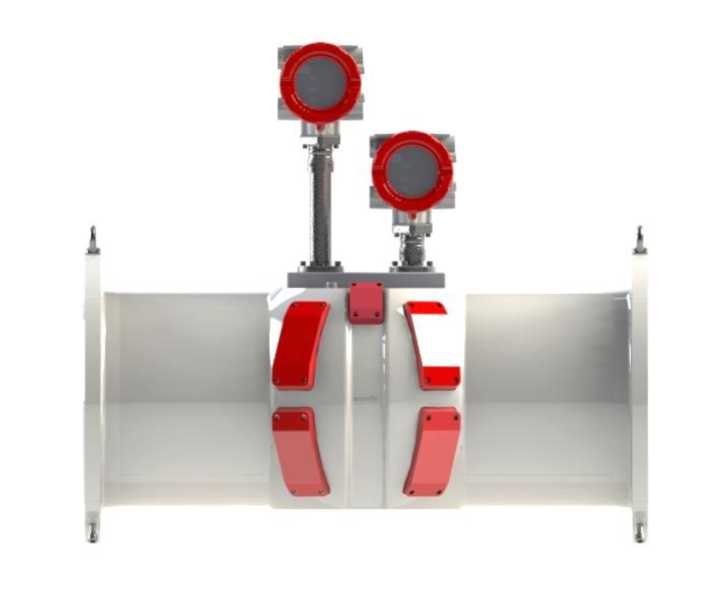

Рисунок 1г - Внешний вид счетчика в модификации КТМ600 РУС Квадро с БОИ Лайт

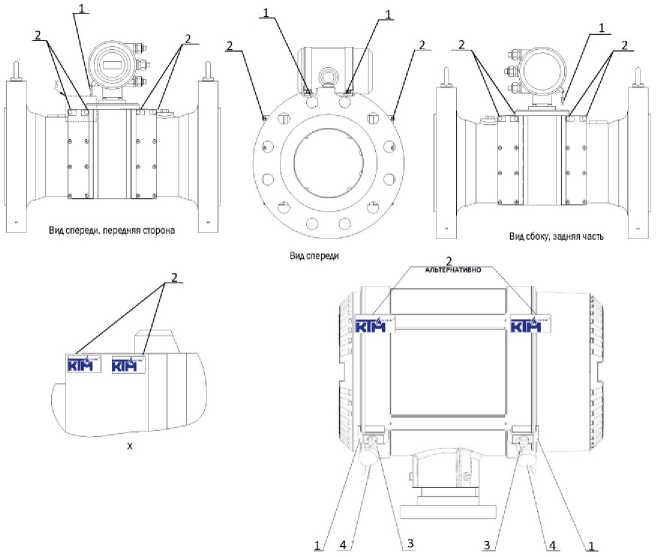

Рисунок 2 - Схема пломбирования

1 - Предохранительный хомут, 2 - Пломбирующая наклейка, 3 - Места для пломб для крышки передней части и задней части, 4 - Винт с крестообразным сверлением головки М4.

Место нанесения знака утверждения типа

2P01DN100PN4C

;114-MX-DC3

[ia Ga] ПС T4 X

-40CsTcps 60 С -46 С5Тгаэай 85 С

'0RF2N-22-4DC1N1N

Серия № Заводской № Год выпуска

1086655 17098620

,, 2017

КТМ600 РУС 2P3D12CL1500(

Сделано в России

КТМ600'РУС

1Exdbe la [ia Ga) ПС T2 GbX

ЕАЭС RU C-RU AA87 B.00878/21

HIExdbeia

ОСЦСВЭ

EA3CRUC

40

13 1600

60

Предупреждение открывать, отключив от сети

Омии

Омаке

Vmskc

Импульс фактор

22500 имп/м¹

RS-485                 Цифровые выходы

UI = 6 296 h - 2О9мА UI = 306 И = ЗЗыА С1»31м*ФЬ = 09мкГн CI » ОыкФLi - ОмкГн

Заводсхой № |    22078114

Дата изготовления Июль 2022

030 НПП КуйбышевТепеком-Метрология

СчетчЦк газа КТМ600 РУС

■К ■ ВЙЙЯ ТУ 421^2-20642404-2014

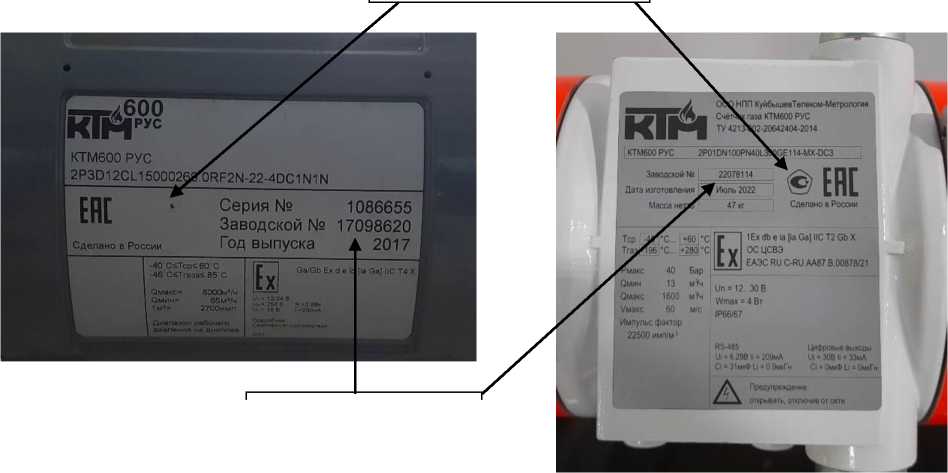

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа

Место нанесения заводского номера

Алгоритмы вычислений счетчиков базируются на программном обеспечении БОИ и предназначены для следующих задач:

• - приведения измеренного объемного расхода и объема газа в рабочих условиях в объемный расход и объем газа при стандартных условиях, вычисление массового расхода и массы газа;

• - вычисления теплофизических свойств газа.

• - формирование и хранение энергонезависимых архивов событий, измеренных и вычисленных значений (состав и глубина архивов гибко настраиваемые);

• -  сигнализацию отказов и превышения установленных пределов измерений подключенных внешних датчиков;

• - передачу информации по имеющимся интерфейсам связи, в том числе с выводом на принтер;

• - периодическое введение и регистрацию значений условно-постоянных величин;

• - защиту от несанкционированного доступа к параметризации и архивам.

Доступ к счетчику может осуществляться с помощью конфигурационного программного обеспечения MEPAFLOW600 СВМ или KTM Smart Stream (для счетчиков с БОИ Лайт), которое состоит из набора программ редактирования. Программное обеспечение предназначено для конфигурирования, параметризации и диагностики счетчика. Содержит процедурные модули, предназначенные для проведения проверки технического состояния счетчика и его поверки, такие как модуль автоматического сбора и обработки диагностических данных счетчика, калькулятор скорости звука в среде и другие модули.

Программное обеспечение защищено многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие из данных пользователь может вводить или изменять. При изменении конфигурации счетчика, настройки системы защиты, в том числе уровни доступа пользователей, задают вход по паролю через пользовательские интерфейсы. Метрологические характеристики счетчиков нормированы с учетом влияния встроенного программного обеспечения.

Таблица 1 - Идентификационные данные ПО

Примечание - конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой системой паролей доступа с обязательным протоколированием всех вмешательств. Целостность метрологически значимого ПО, не относящегося к области кода, определяют по журналам событий и состояниям специально выделенных параметров конфигурации, предназначенных для целей проверки целостности ПО в соответствии с руководством по эксплуатации.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - высокий.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Диапазоны расходов газа при измерении объемного расхода газа в рабочих условия.

Продолжение таблицы 4

наносят на титульные листы руководства по эксплуатации и паспорта методом компьютерной графики, на маркировочную табличку счетчика в соответствии с рисунком 3.

Таблица 5 - Комплектность средства измерений

приведены в разделе 1.5 «Устройство и работа» Руководства по эксплуатации.

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 1 октября 2018 № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10^-16 до 100 А»;

ТУ 4213-002-20642404-2014. Счётчики газа «КТМ600 РУС». Технические условия.

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология»)

ИНН 6312102369

Адрес: 446394, Самарская обл., М. Р-Н КРАСНОЯРСКИЙ, ГП. ВОЛЖСКИЙ,

ПГТ ВОЛЖСКИЙ, УЛ. ПИОНЕРСКАЯ, ЗД. 5, ЭТ. 2, ПОМЕЩ. 8

Тел./факс: (846) 202-00-65

E-mail: info@ktkprom.com

Web-сайт: www.ktkprom.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер в реестре аккредитованных лиц № RA.RU.310592.
