Сведения о средстве измерений: 95695-25 Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета

Номер по Госреестру СИ: 95695-25
95695-25 Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета (далее - СИКН) предназначена для автоматического измерения массы нефтепродуктов и контроля показателей качества при сдаче нефтепродуктов на ПК «Шесхарис» АО «Черномортранснефть».

сертификация программного обеспечения

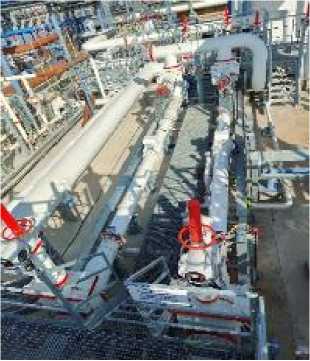

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета
Рисунок № 1
Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета
Рисунок № 2

Общие сведения

Дата публикации - 17.06.2025
Срок свидетельства -
Номер записи - 197466
ID в реестре СИ - 1426096
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть")
Страна - РОССИЯ
Населенный пункт - г. Новороссийск, Краснодарский край
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RB_2 Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций

Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.

На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1180 от 2025.06.16 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1180 от 2025.06.16 Об утверждении типов средств измерений

Наличие аналогов СИ: Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81903-21

 Система измерений количества и показателей качества нефти № 73, 1, 8, 1, 1, 6, 9
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
87718-22

 Установка поверочная, Brooks Compact Prover
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		2 года
88118-23

 Резервуары железобетонные цилиндрические, ЖБР-10000
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
88120-23

 Резервуары железобетонные цилиндрические, ЖБР-10000
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
88121-23

 Резервуар вертикальный стальной цилиндрический, РВС-400
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
88492-23

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110/6 кВ Неберджаевская, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		4 года
88493-23

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) "ЛПДС "Незлобная", ПС 110/10 кВ "Водораздел" ф. 324, ф. 205, ПС 35 кВ "Русская", ЛПДС "Крымская" (ОАО "Новоросцемент"), НПС "Псекупская" (ООО "Агрокомплекс Челбасский"), ПП "Грушовая" (п. Афонка), ПС 110/35/10 "Чеботовская" ОРУ-110 кВ ВЛ-110 кВ "Погорелово", Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		4 года
88571-23

 Резервуар железобетонный вертикальный цилиндрический, ЖБР-10000
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
91763-24

 Система измерений количества и показателей качества нефти № 73 ПСП НПС "Махачкала", Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
91988-24

 Система измерений количества и показателей качества нефти № 464 ПСП "Заречье". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
91989-24

 Система измерений количества и показателей качества нефти № 464 ПСП "Заречье", Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
92017-24

 Система измерений количества и показателей качества нефти № 462 ПСП "Краснодарский", Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
92033-24

 Система измерений количества и показателей качества нефти № 462 ПСП "Краснодарский". Резервная схема учета, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
92369-24

 Система измерений количества и показателей качества нефтепродуктов № 708, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
92722-24

 Резервуар горизонтальный стальной цилиндрический, РГС-20
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
92723-24

 Резервуар горизонтальный стальной цилиндрический, РГС-20
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
92724-24

 Резервуар горизонтальный стальной цилиндрический, РГС-20
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
92807-24

 Система измерений количества и показателей качества нефтепродуктов № 708. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
93943-24

 Резервуары горизонтальные стальные цилиндрические, РГС-20
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
95485-25

 Резервуары вертикальные стальные цилиндрические, РВСП-30000
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		5 лет
95695-25

 Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть") (РОССИЯ г. Новороссийск, Краснодарский край) 		ОТ
МП 		1 год
Отчет - RB_7 Справочник государственных первичных эталонов РФ ФГИС «АРШИН» (fgis.gost.ru)

Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.

Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Кто поверяет Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета (Обозначение отсутствует)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.

ПО АРМ оператора не содержит метрологически значимой части.

Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО СИКН

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AnalogConverter.app

Номер версии (идентификационный номер) ПО

1.2.14.1

Цифровой идентификатор ПО (CRC32)

9319307D

Идентификационное наименование ПО

SIKNCalc.app

Номер версии (идентификационный номер) ПО

1.7.14.3

Цифровой идентификатор ПО (CRC32)

17D43552

Идентификационное наименование ПО

Sarasota.app

Номер версии (идентификационный номер) ПО

1.1.14.18

Цифровой идентификатор ПО (CRC32)

5FD2677A

Идентификационное наименование ПО

PP 78xx.app

Номер версии (идентификационный номер) ПО

1.1.14.20

Цифровой идентификатор ПО (CRC32)

CB6B884C

Идентификационное наименование ПО

MI1974.app

Номер версии (идентификационный номер) ПО

1.6.14.11

Цифровой идентификатор ПО (CRC32)

116E8FC5

Идентификационное наименование ПО

MI3233.app

Номер версии (идентификационный номер) ПО

1.1.14.28

Цифровой идентификатор ПО (CRC32)

3836BADF

Идентификационное наименование ПО

MI3265.app

Номер версии (идентификационный номер) ПО

1.6.14.3

Цифровой идентификатор ПО (CRC32)

4EF156E4

Идентификационное наименование ПО

MI3266.app

Номер версии (идентификационный номер) ПО

1.6.14.6

Цифровой идентификатор ПО (CRC32)

4D07BD66

Пр одолжение таблицы 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3267.app

Номер версии (идентификационный номер) ПО

1.6.14.5

Цифровой идентификатор ПО (CRC32)

D19D9225

Идентификационное наименование ПО

MI3287.app

Номер версии (идентификационный номер) ПО

1.6.14.4

Цифровой идентификатор ПО (CRC32)

3A4CE55B

Идентификационное наименование ПО

MI3312.app

Номер версии (идентификационный номер) ПО

1.1.14.30

Цифровой идентификатор ПО (CRC32)

E56EAB1E

Идентификационное наименование ПО

MI3380.app

Номер версии (идентификационный номер) ПО

1.6.14.12

Цифровой идентификатор ПО (CRC32)

23F21EA1

Идентификационное наименование ПО

KMH PP.app

Номер версии (идентификационный номер) ПО

1.1.14.17

Цифровой идентификатор ПО (CRC32)

71C65879

Идентификационное наименование ПО

KMH PP AREOM.app

Номер версии (идентификационный номер) ПО

1.3.14.1

Цифровой идентификатор ПО (CRC32)

62C75A03

Идентификационное наименование ПО

MI2816.app

Номер версии (идентификационный номер) ПО

1.1.14.5

Цифровой идентификатор ПО (CRC32)

B8DF3368

Идентификационное наименование ПО

MI3151.app

Номер версии (идентификационный номер) ПО

1.1.14.21

Цифровой идентификатор ПО (CRC32)

F3B1C494

Идентификационное наименование ПО

MI3272.app

Номер версии (идентификационный номер) ПО

1.1.14.50

Цифровой идентификатор ПО (CRC32)

232DDC3F

Идентификационное наименование ПО

KMH MPR MPR.app

Номер версии (идентификационный номер) ПО

1.1.14.4

Цифровой идентификатор ПО (CRC32)

6A8CF172

Идентификационное наименование ПО

MI3288.app

Номер версии (идентификационный номер) ПО

1.1.14.14

Цифровой идентификатор ПО (CRC32)

32D8262B

Пр одолжение таблицы 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3155.app

Номер версии (идентификационный номер) ПО

1.1.14.30

Цифровой идентификатор ПО (CRC32)

F70067AC

Идентификационное наименование ПО

MI3189.app

Номер версии (идентификационный номер) ПО

1.1.14.21

Цифровой идентификатор ПО (CRC32)

35DD379D

Идентификационное наименование ПО

KMH PV.app

Номер версии (идентификационный номер) ПО

1.1.14.1

Цифровой идентификатор ПО (CRC32)

9F5CD8E8

Идентификационное наименование ПО

KMH PW.app

Номер версии (идентификационный номер) ПО

1.1.14.2

Цифровой идентификатор ПО (CRC32)

5C9E0FFE

Идентификационное наименование ПО

MI2974.app

Номер версии (идентификационный номер) ПО

1.1.14.21

Цифровой идентификатор ПО (CRC32)

AB567359

Идентификационное наименование ПО

MI3234.app

Номер версии (идентификационный номер) ПО

1.1.14.34

Цифровой идентификатор ПО (CRC32)

ED6637F5

Идентификационное наименование ПО

GOSTR8908.app

Номер версии (идентификационный номер) ПО

1.1.14.33

Цифровой идентификатор ПО (CRC32)

8D37552D

Примечания:

  • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе.

  • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Инструкция. Масса нефтепродуктов. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефтепродуктов № 34 ПК «Шесхарис» АО «Черномортранснефть», регистрационный номер в ФИФОЕИ ФР.1.29.2023.46591.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»)

ИНН 2315072242

Юридический адрес: 353902, Краснодарский край, городской округ город Новороссийск, г. Новороссийск, ш. Сухумское, д. 85, к. 1

Изготовитель

Акционерное общество «Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»)
ИНН 2315072242
Адрес: 353902, Краснодарский край, городской округ город Новороссийск, г. Новороссийск, ш. Сухумское, д. 85, к. 1
Телефон: +7(8617) 64-57-40
E-mail: chtn@nvr.transneft.ru
Web-сайт: www.chemomor.transneft.ru

Испытательный центр

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: (495) 950-87-00
E-mail: TAM@transneft.ru
Web-сайт: https://metrology.transneft.ru/

Правообладатель

Акционерное общество «Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»)
ИНН 2315072242
Юридический адрес: 353902, Краснодарский край, городской округ город Новороссийск, г. Новороссийск, ш. Сухумское, д. 85, к. 1

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефтепродуктов с помощью преобразователей расхода жидкости ультразвуковых (далее - УЗР). Выходные сигналы преобразователей расхода УЗР, преобразователей температуры, давления, плотности по линиям связи поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

СИКН имеет заводской номер 34/21.

В состав СИКН входят:

  • - узел резервной схемы учета, состоящий из двух рабочих измерительных линий (далее - ИЛ);

  • - блок измерений показателей качества (далее - БИК) (из состава СИКН № 34 ОСУ);

  • - поверочная установка (из состава СИКН № 34 ОСУ);

  • - система сбора и обработки информации (далее - СОИ).

Общий вид СИКН представлен на рисунке 1.

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета (Обозначение отсутствует), http://oei-analitika.ru

Рисунок 1 - Общий вид СИКН

В состав СИКН входят средства измерений, приведенные в таблице 1.

Таблица 1 - СИ, входящие в состав СИКН

Наименование СИ

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Преобразователи расхода жидкости ультразвуковые DFX-MM

57471-14

Датчики давления Метран-150

32854-13

Преобразователи давления измерительные FCX-AII и FCX-CII

53147-13

Термопреобразователи универсальные ТПУ 0304/М1

50519-12

Термопреобразователи прецизионные ПТ 0304-ВТ

77963-20

Преобразователи плотности и расхода CDM (далее - ПП)

63515-16

Влагомер нефти поточный УДВН-2п

77816-20

Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

67527-17

В состав СИКН сходят показывающие СИ давления и температуры утвержденных типов. В БИК установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.

СИКН обеспечивает выполнение следующих основных функций:

  • - автоматические измерения массы нефтепродуктов косвенным методом динамических измерений за установленные интервалы времени в рабочем диапазоне расхода, температуры, давления, плотности нефтепродуктов;

  • - автоматические измерения параметров качества нефтепродуктов;

  • - измерения давления и температуры нефтепродуктов автоматические и с помощью показывающих средств измерений давления и температуры нефтепродуктов соответственно;

  • - поверка и контроль метрологических характеристик УЗР с применением поверочной установки;

  • - автоматический и ручной отбор проб нефтепродуктов в соответствии с требованиями ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

  • - автоматический контроль технологических параметров нефтепродуктов в СИКН, их индикацию и сигнализацию нарушений установленных границ;

  • - регистрацию и хранение результатов измерений, формирование отчетов;

  • - защиту информации от несанкционированного доступа программными средствами. Пломбирование СИКН не предусмотрено.

Заводской номер СИКН нанесен типографским способом на информационную табличку, установленную на площадке СИКН, представленную на рисунке 2. Формат нанесения заводского номера - буквенно-цифровой.

Нанесение знака поверки на СИКН не предусмотрено.

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета (Обозначение отсутствует), http://oei-analitika.ru

Рисунок 2 - Информационная табличка СИКН


Таблица 6 - Комплектность СИКН

Наименование

Обозначение

Количество, шт./экз.

Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета

-

1

Комплект эксплуатационной документации

-

1

Методика поверки

-

1


аблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений расхода нефтепродукта через РСУ СИКН, м3/ч

от 400 до 4800*

Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

±0,25

* - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может превышать максимальный диапазон измерений.

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Давление на входе РСУ СИКН, МПа:

  • - минимально допускаемое

  • - максимально допускаемое

0,15

1,6

Измеряемая среда

нефтепродукты

Вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт)

от 0,2 до 6,0

Плотность в рабочем диапазоне температуры, кг/м3

от 806 до 905

Температура перекачиваемого нефтепродукта, оС

  • - минимальная

  • - максимальная

-5

+35

Режим работы СИКН

периодический

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Г ц

380, трехфазное 220±22, однофазное 50

Условия эксплуатации:

- диапазон температуры окружающего воздуха, °C

от -28 до +45

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Срок службы, лет, не менее

25
