Сведения о средстве измерений: 81903-21 Система измерений количества и показателей качества нефти № 73

Номер по Госреестру СИ: 81903-21
81903-21 Система измерений количества и показателей качества нефти № 73
(1, 8, 1, 1, 6, 9)

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 73 (далее - система) предназначена для автоматизированных измерений массы нефти.

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефти № 73, http://oei-analitika.ru рисунок № 1

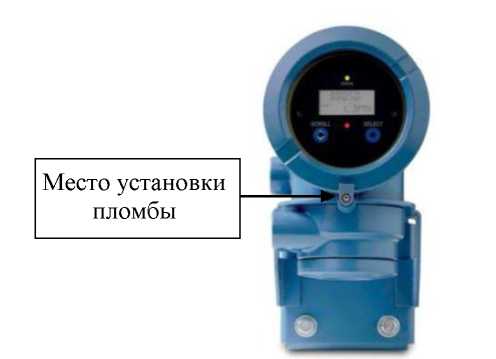

Внешний вид.
Система измерений количества и показателей качества нефти № 73
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи - 08.06.2021
ID в реестре СИ - 1388472
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификаций, Нет модификации,

Производитель

Изготовитель - Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть")
Страна - РОССИЯ
Населенный пункт - г. Новороссийск, Краснодарский край
Уведомление о начале осуществления предпринимательской деятельности - Да
